Власов
Линейный электрический двигатель постоянного тока
Номер патента: 964890
Опубликовано: 07.10.1982
Авторы: Беликов, Власов, Корытин
МПК: H02K 41/035
Метки: двигатель, линейный, постоянного, электрический
...Ширина торца стержня равна или кратна двойному полюсному делению двигателя.Неподвижный магнитопровод линейного электрического двигателя постоянного тока выполнен в виде прямоугольной рамы 5, на внутренней поверхности которой размещены выступы б, расположенные в два ряда в шахматном порядке, лри этом расстояние меж ду осями выступов равно С, а длина их вдоль хода подвижной части сос"тавляет Оу "С , где- полюсное деление двигателя; а, - коэффициент расчетной полюсной дуги.По вертикали выступы разделены немагнитным зазором, что обеспечивает необходимое Формирование основного магнитного потока и уменьшение потоков рассеяния.Двигатель может быть снабжен дополнительными неподвижным магнитопроводом 7 выполненным в виде прямоугольной рамы,...
Способ корректировки фотошаблонов при изготовлении резисторов на кристаллах
Номер патента: 964490
Опубликовано: 07.10.1982
Авторы: Бабаков, Власов, Зеленцов, Козин, Стрельцин
МПК: G01L 1/22
Метки: изготовлении, корректировки, кристаллах, резисторов, фотошаблонов
...фиг, 1.изображен радиальный резистор; , на фиг. 2 - тангенциальный резистор.964490Измерительная схема представляет собойдва радиальных резистора, содержащих шестьпрямолинейных участков 1, обладающих элек.трическим сопротивлением (фиг. 1) и два/тангенциальных резистора, каждый из которыхсодержит по два прямолинейных участка 2реэистивного слоя, (фиг, 2).Методом фотолитографии на подложкеформируют монтажные площадки 3 и металлизированные перемычки 4 в изгибах резисто.ров. При этом используют негативные фото.шаблоны с единичным изображением схемычувствительного элемента, представляющие со.бой слой,для вскрытия окон под контакты.Затем после удаления незащищенных фоторезистором участков проводящего слоя формируют фоторезистивную...
Заправочный узел газовой зажигалки
Номер патента: 964361
Опубликовано: 07.10.1982
Авторы: Власов, Данилов, Розанов
МПК: F23Q 2/173
Метки: газовой, зажигалки, заправочный, узел
...полости 9 и 10, сообщенные через зазоры 11 и 12, с баллоном 1 и газовым объемом зажигалки. На наружных торцах клапанов 2 и 8 выполнены проточки 13 и 14 для уплотнения с ответными плоскостями 15 и 16 переходника 4, снабженного также отверстиями 17 и 18 для подачи газа. Зазоры 11 и 12 герметизируются в нерабочем состо янин уплотнениями 19 и 20.При работе заправочного узла переходник 4 вставляют дополнительным наконечником 5 в отверстие 6 штока 3. Другой торец переходника 4 упирают в торец штока 7 входного клапана 8 зажигалки. Далее. приклад964361 15 20 ВНИИПИ Заказ 7599/15 Тираж 598 Подписи Филиал ППП "Патент", г. Ужгород, ул. Проектная,3пывают усилие к Баллону 1 и перемегцаот его в направлении входного клапана 8 зажигалки. При этом...
Скважинный штанговый насос
Номер патента: 964231
Опубликовано: 07.10.1982
Авторы: Аржанов, Власов, Гарушев, Ефименко, Литвинов
МПК: F04B 47/00
Метки: насос, скважинный, штанговый
...открывается всасывающий клапан 2. В зтовремя подпружиненная полость 8 заполняется пластовой жидкостью и газом, причем газ стремится занять положение непосредственно под плунжером 4. С яачалом цикла всасывания,давление в подплунжерной полости 8уменьшается по сравнению с давлением,существовавшим в ней при цикле нагнетания, однако остается большим,чем в кольцевом пространстве 10 (неравенство 1), В то же время, поскольку суммарное давление газа вкольцевом пространстве 10 и пружины13 больше, чем давление в подплунжерной полости 8 (неравенство 2), перепускнце клапаны 7 открываются и, газ,находящийся под плунжером насоса,устремляется в кольцевое пространство, Объем подплунжерной полости, освобождающейся на счет перетока газаиз насоса в...
Огнеупорная масса
Номер патента: 963975
Опубликовано: 07.10.1982
Авторы: Власов, Кабанов, Редько, Суворов
МПК: C04B 33/22
Метки: масса, огнеупорная
...изделий. В составе огнеупорной массы могут быть использованы следующие матери алы:шамотный порошок с содержанием А 120 З не менее 25, получаемый дроблейием брака шамотных изделий или изделий после службы; 40порошок обожженного магнезита или Каустический магнезит с содержанием окиси магния не менее 80 с размером частиц 30-88 мкм;глина огнеупорная пластичная или средней пластичности, молотая, с45 огнеупорностью не ниже 1580 С;магний сернокислый МрЯОл. 7 НОтехнической степени чистоты и "чистый" марки "Ч") с размером частиц, не более 0,1 мм. 50Приготовление огнеупорной массы состоит в совместном тщательном перемешивании еекомпонентов в любом смесительном оборудовании: скоростШамот Фракции 3-2 мм Шамот Фракции 2-0,5 мм ном лопастном...
Установка для уплотнения бетонных смесей
Номер патента: 963857
Опубликовано: 07.10.1982
Авторы: Абраменко, Власов, Мухин, Трегубов, Трофимович
МПК: B28B 1/08
Метки: бетонных, смесей, уплотнения
...с ограничителями хода 14. Последние связаны с виброштампом 3.Бойки 6 равномерно расположеныпод плитой 4 и могут быть выполнены подпружиненными с упругими связямы 15,Кроме того, бойки 6 выполнены сударными эластичными элементами 16.В качестве выпускных клапановмогут быть использованы эластичныетарельчатые клапаны 17, снабженныеограничителями их хода 18, имеющимисвязь с виброштампом.Установка работает следующим образом,На неподвижную раму 1 помещаютформу 2 с бетонной смесью, а затемопускают виброштамп с удар. яиком иподают в полость 8 сжатый воздух.В начальный момент плита 4 и бойки 6 опущены, поэтому подпружиненные клапаны 9 благодаря контактутолкателей 10 с виброштампом 3 открыты, и сжатый воздух через распределительное...
Способ изготовления образцов для дефектоскопов
Номер патента: 962801
Опубликовано: 30.09.1982
Авторы: Анохов, Власов, Зарапин, Качанов, Кудряшов, Мужицкий, Шестеркин
МПК: G01N 27/90
Метки: дефектоскопов, образцов
...тем,что согласно способу изготовленияобразцов для дефектоскопов, заключающемуся в том, что выполняют рискуна заготовке, нагружают последнююи снимают механическую нагрузку подостижении требуемых параметров де-.фекта, заготовку перед нагружениемнагревают до пластической деформациипоследней, а нагружают заготовкупродольно-поперечным обжатием.Способ реализуется следующим образом.На поверхности заготовки наносится риска заданных размеров (ширина,глубина, протяженность) Затем заготовку нагревают до температуры, необходимой для пластической деформа ции, после чего подвергают калиброванному продольно-поперечному на- . -гружению, например протягивают ввалках или фильерах. При этом металл как бы "течет" в двух направле- ЗО ниях:. вдоль и...
Трамбовка
Номер патента: 962410
Опубликовано: 30.09.1982
Авторы: Власов, Мухин, Трегубов
МПК: E01C 19/34
Метки: трамбовка
...конкретного выполнения предлагаемой трамбовки предусматривается, что массы наружного 1 и внутреннего 3 удар ных тел должны быть равными. Устройство работает следующим образом.Трамбовку, с помощью водил 13 при- фф цепленную к самоходному шасси, и поднятую с помощью подъемного устройства-крана, установленного на этом же шасси (не показано) за ремболты 12, перемещают на участок поверх- ЗО ности грунта бетона и т.д,) и опускают на эту поверхность, после чего подсоединяют шланг 10 к штуцеру 9 и к источнику энергоносителя, например сжатого воздуха, и начинают по- З давать сжатый воздух в устройство, который по калиброванному каналу 8 (фиг, 1 и 2) поступает в силовую камеру 7. Под давлением сжатого воздуха, поступающего в силовую камеру 7,...
Устройство для увлажнения и окомкования сыпучих материалов
Номер патента: 962325
Опубликовано: 30.09.1982
Авторы: Антипов, Беловодов, Болихова, Власов, Граховский, Капорулин, Кукушкин, Невмержицкий, Педяш, Фоменко
МПК: C22B 1/24
Метки: окомкования, сыпучих, увлажнения
...эффекта в равномерности перемешнвания, Более легкая и мелкая насадка удельная поверхность выше 8 10 з м/кг замедляет процессы увлажнения и смешения и делает их неустойчивыми.Вес насадки выбран в наиболее экономически и технически эффективных пределах. Насадка несом более 350 кг/мз значительно утяжеляет барабан-окомкователь беэ замет 45 ного ускорения процесса увлажнения и перемешиванияНасадка весом менее 200 кг/м не оказывает влияния на процесс перемешивания и увлажнения сыпучей массы.Наличие перегородок дает возможность50 разделить и интенсифицировать процессы предварительного увлажнения и собственно гра. нуляции, учитывая, что вес и поверхность насадки в различной степени влияют на смешивание при увлажнении и собственно...
Пылесос
Номер патента: 961666
Опубликовано: 30.09.1982
МПК: A47L 9/00
Метки: пылесос
...пылесборнику 3 неустойчивое положение относительно каркаса 2.,Кроме того, угол 10 - 12 позволяет быстро без особых усилий вывести рукоятку 4 из зафиксированного положения в случае снятия пылесборника 3. При значениях угла, меньших 10 не обеспечивается надежное фиксирование рукоятки 4. При значениях угла, больше 12, возрастут усилия, необходимые для отделения пылесборника.Выполнение стенок 9 пазов 8 со скосами 40 - 45 к горизонтали позволяет стержню 6 плавно без резкого скачка соскальзывать по ним в пазы 8 кронштейнов 7. При значениях, угла, меньших 40, потребуются значительные усилия обслужи вающего персонала для преодоления силы трения рукоятки 4 о, поверхность скоса. При значениях угла, больших 45, увеличится длина стенки 9, что...
Пылесос
Номер патента: 961664
Опубликовано: 30.09.1982
Авторы: Баранов, Власов, Заец, Кирман
МПК: A47L 5/00
Метки: пылесос
...6 й стенка 16 фильтровальной камеры 7 имеют соосно выполненные отверстия 17 и 18. Отражатель 10 своим меньшим основанием закреплен на стенке 16 фильтровальной камеры 7 внутри нее и соосно с ее отверстием 18. Труба 9 смонтирована в отражателе 10 на одной с ним оси, причем расстояние между стенкой 16 фильтровальной камеры 7 и концом трубы 9 равно 1,4 - 1,6 ее диаметра. Герметичность расположения трубы 9 в фильтровальной камере 7 обеспечена уплотнителями 19 и 20.Для очистки поверхностей машин и станков, а также верхней зоны производственных помещений пылесос имеет гибкий шланг 21 с комплектом удлинителей и насадков.Пылесос работает следующим образом.При включении побудителя 3 тяги создается разрежение, под действием которого воздух...

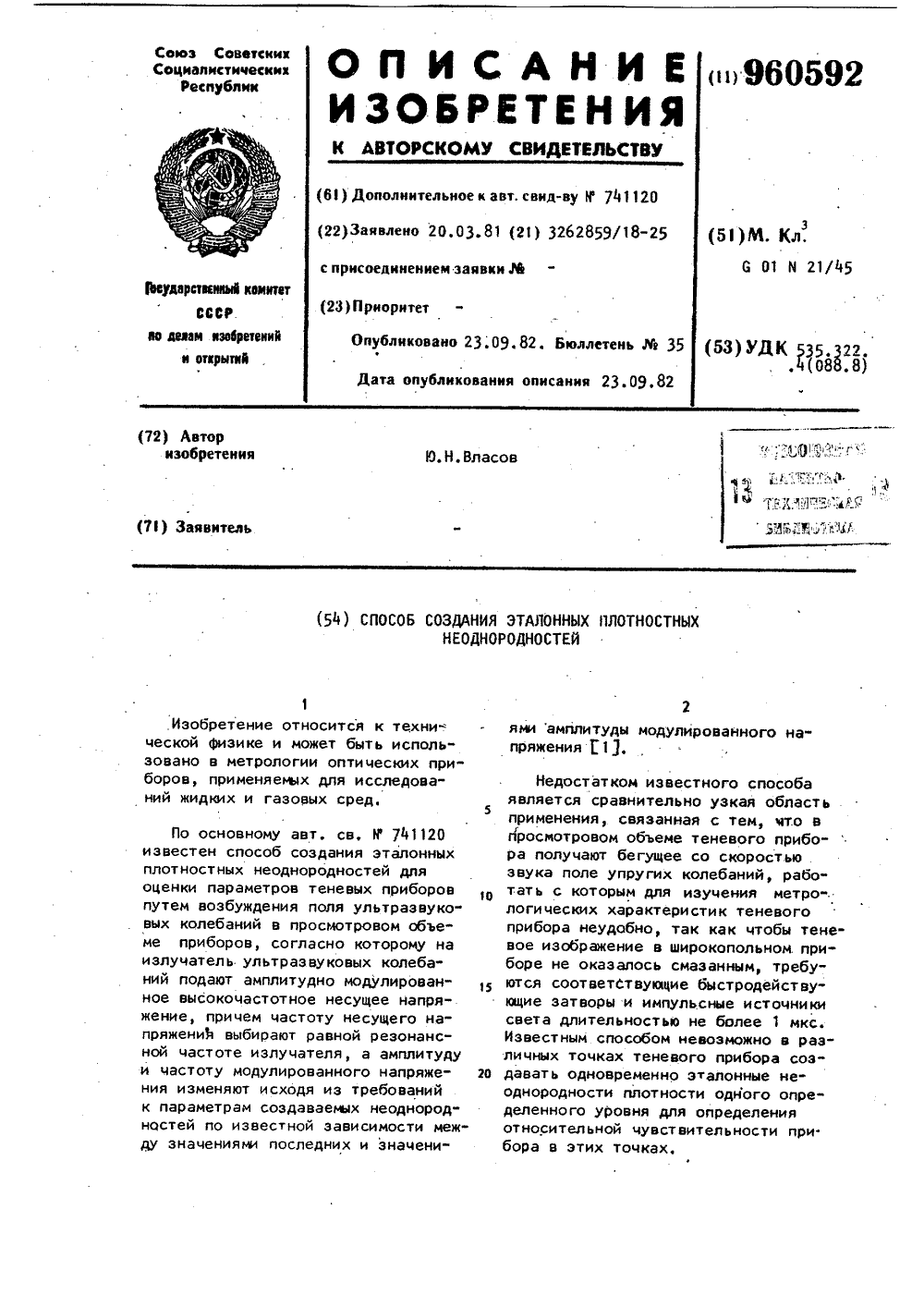

Способ создания эталонных плотностных неоднородностей
Номер патента: 960592
Опубликовано: 23.09.1982
Автор: Власов
МПК: G01N 21/45
Метки: неоднородностей, плотностных, создания, эталонных
...пленку и фотометрируют полученноетеневое изображение эталонных неоднородностей. В узкопольном теневомприборе (фиг. 2) одну из пучностейстоячей волны перемещают в зону лазерного луча 18 и по фототоку фотоприемника 16 проводят исследованиеметрологических характеристик прибора, его чувствительность, динамические характеристики, линейность,рабочий диапазон, как это делаетсясогласно известному способу. Приэтом полученные характеристики являются значительно более точными, по 3 960Кроме того; получаются большие погрешности при исследовании узкопо" лосных теневых приборов с фотоэлек- . трической регистрацией выходного сигнала, требующих наличия равномерного поля плотности по поперечному сечению луча при исследовании,чувствительности...
Роторный понизитель давления
Номер патента: 960448
Опубликовано: 23.09.1982
Авторы: Власов, Дуганов, Рожко, Романенко, Тимофеевский, Торговников, Чолак, Штомпель
МПК: E21F 3/00
Метки: давления, понизитель, роторный
...осаженного на придерживаемого на иемс помощью шпонки 10, поршня 11, расположенного а каждой геРметичнойемкости, крышки 12 с отверстиями 13и 14, служащими для подвода и отводаэнергоносителя, крышки 15 с отверстиями 16 и 17, служащими тем жецелям, подшипников 18 и 19, уплотнительных колец 20 для обеспечениягерметичности между корпусом 1 ивращающимся ротором 2.В роторе для уменьшения его массымогут быть предусмотрены полости 21.Предлагаемый понизитель давленияработает следующим образом.Охлажденный энергоноситель поступает в понизитель давления черезотверстий 13крышке 12 и заполняет герметичную емкость 3,Поршень 11 герметичной емкости 3под давлением охлажденного энергоносителя движется в сторону отверс"тия 16 и вытесняет отепленный...
Установка для полунепрерывного литья слитков
Номер патента: 959906
Опубликовано: 23.09.1982
Авторы: Власов, Горбунов, Колосов, Кормилицын, Старцев, Шалаев
МПК: B22D 11/14
Метки: литья, полунепрерывного, слитков
...расплава как бы зажата между роликом 17и кристаллизатором 4, что уравновешивает момент, создаваемый пружинами 4 Окристаллиэатора 4 в направляющихоснования 2. Каждое основание 2 вокруг изложницы 3 имеет жесткое рамное кольцо 18 с 4 элементами зажима 19, обеспечивающее стягивание и раскрывание трех стенок 14 изложницы 3 по всей их высоте. Каждое основание 2 перемещается в направляющих 7 от винтовой пары винт 8 - гайка 20, причем каждый винт 8, а следовательно, основание 2, а с ним рама и изложницы 3, с помощью раздаточной коробки 10 и механизма 11 включения имеет независимое от других движение в обе стороны или полное отключение от привода. Таким образом, к приводу подключаются один, два, или все основания с изложницами при направлении...
Способ записи радужных голограмм
Номер патента: 959033
Опубликовано: 15.09.1982
Авторы: Власов, Мариновский, Савилова
МПК: G03H 1/24
Метки: голограмм, записи, радужных
...2 восстанавливают (фиг.2) волновым полем,сопряженным по кривизне с опорнымволновым полем и распространяющимсяпо направлению 8, противоположномунаправлению распространения опорноговолнового поля при записи вспомогательной голограммы. Окончательноеограничение, спектра пространственныхчастот объектного волнового поляпроизводят, выделяя кольцевой участок упомянутого спектра, для чего вданной оптической схеме достаточноограничить действующий диаметр вспомогательной голограммы 2, восстанавливающей действительное изображениеобъекта, записываемое на радужнуюголограмму 9. Ограничение действую-щего диаметра вспомогательной голограммы, плоскость которой совпадаетс плоскостью пространственных частот, просто осуществить, освещая ее,например,...
Двухтактный самовозбуждающийся конвертор
Номер патента: 957381
Опубликовано: 07.09.1982
Автор: Власов
МПК: H02M 3/335
Метки: двухтактный, конвертор, самовозбуждающийся
...по технической сущности является двухтак-ный,самовозбуждающийся конвертор, содержащий два основных тран.зистора, змиттеры которого объединены и соединены с первым входным выводомконвертора, и выходной трансформатор, концы первичной обмотки которого соединены с коллекторами основных транзисторов, а отвод от среднейточки этой обмотки соединен с первыми выводами двух времяэадающих резисторов и вторым входным выводом конвертора, и конденсатор 3. Недостатками известного конвертора являются пониженный КПД из-за невысокой крутизны фронтов переключения основных транзисторов, зависящейот длительности заряда времязадающихконденсаторов; неполное использование основных транзисторов по току,так как часть их коллекторных токов служит для перезарядки...
Устройство для извлечения вязких продуктов из емкостей
Номер патента: 956359
Опубликовано: 07.09.1982
Авторы: Власов, Зайцев, Лукьянов, Михайлов, Поляков, Радбиль, Чащин
МПК: B65B 69/00
Метки: вязких, емкостей, извлечения, продуктов
...подвода напряжения к нагревателю,На фиг. 5 показан вариант, когданагреватель перемещается по спиралис помощью. водила 7, имеющего механизм вращения 17 и пружинный механизм 18 для сообщения радиального,движения каретки 8. Пружинный механизм вводится в действие с помощьюзащелки 19,На схеме регулирования работы уст"ройства (Фиг, 6) показаны нагреватель"насос 20, его вибрационный привод 21, механизм 11 вращения емкос"ти, датчик 22 сопротивления радиальному перемещению каретки, датчик 23температуры нагревателя, блока управления 2 ч и исполнительного механизма 25, включающего и регулирующего напряжения на нагревателе, а также механизма радиального перемещения 10,пржимающего нагреватель к расплавленному материалу,Устройство работает...
Способ извлечения вязких материалов из емкостей
Номер патента: 956358
Опубликовано: 07.09.1982
Авторы: Власов, Зайцев, Лукьянов, Михайлов, Поляков, Радбиль, Чащин
МПК: B65B 69/00
Метки: вязких, емкостей, извлечения
...центра к периферии емкости и одно: временном вращении емкости создают контакт между нагревателем и твердым материалом. После перевода материала в жидкое состояние нагреватель подводят к центру емкости и с помощью привода 6 воэвратнопоступательного перемещения поднимается в исходное положение. Жидкость откачивают иэ емкости 3 насосом 13, пустую емкость заменяют заполненной материалом и цикл повторяется. Внедрять нагреватели в материал можно путем подъема стола 2, а вместо нагревателя использовать нагреватель,насос 19, Тогда отпадет необходимостьв установке специального насоса.Работа устройства на Фиг. 3,4 аналогична работе устройства, изображенного на Фиг. 1,2, только нагреватель 10 вращается вокруг своей оси за счет Фрикционного...
Ваерный блок
Номер патента: 955884
Опубликовано: 07.09.1982
Авторы: Власов, Корнилов, Кузовлев, Лишин, Неделько, Филиппов, Чалов
МПК: A01K 73/06
...для определения количества углублений на съемномфланце илиободе позволяет, исходя из шагарезьбы, соединяющей съемный фланецс ободом, и допустимой деформацииэластичной прокладки, расчитать такое количество углублений, при кото.ром обеспечивается легкость и быстрота совмещения этих углублений призавинчивании фланца и надежное зажатие Футеровки.На Фиг, 1 изображен ваерный блок,разрез; на фиг. 2 - то же, вид сбоку.. Ваерный блок содержит обод 1 сфланцами 2 и 3. Фланец 2 выполнен как:одно целое с ободом 1, Фланец 3 выполнен 60съемным на резьбе, В рабочей зонеблока между фланцами 2 и 3 размещенасменная Футеровка 4, выполненная изтвердого материала, например капролона, Яежду Футеровкой 4 и неподвижным 65 Фланцем 2 установлена...
Устройство для определения времени окончания приработки пары трения
Номер патента: 954857
Опубликовано: 30.08.1982
Авторы: Власов, Семеник, Холодилов
МПК: G01N 3/56
Метки: времени, окончания, пары, приработки, трения
...содержит датчик 1 акустической эмиссии, предусипитепь 2, усипитепь 3, эпектронный кпюч 4, счетчики5 и 6 сигнапов, вкпючаюшие в себя одновременно и оперативно запоминающиебпоки (не показаны), бпок 7 сравненияи блок 8 управпения.Устройство работает спедуюшим образом.ВНИИПИ Заказ 6416/43 Тираж 887 одпи ППП Патент", г род, ул. Проектная, 4 3 95485При трении датчик 1 акустической эмиссии вырабатывает электрический сигнал, который поступает на предусилитель 2 и усилитель 3 и через электронный кшоч 4 подается на счетчики 5 и 6 и оперативно запоминаюшие блоки. Счетчики и запоминающие блоки включаются только через определенные интервалы времени, Информация, содержащаяся в запо-Ф минаюших блоках, сопоставляется блоком 16 7...
Опорно-поворотный круг крана
Номер патента: 954364
Опубликовано: 30.08.1982
Авторы: Власов, Гудис, Демидов, Лопаткина, Торопов
МПК: B66C 23/84
Метки: крана, круг, опорно-поворотный
...3 и 4 подвижной обоймы закреплены болтами 9 на поворотной раме 10 крана. Секторы 3 и 4 расположены диаметрально в плоскости действия опрокидывающего момента. Каждый сектор имеет на своих концевыхучастках с торца крышки 11 с мелобом 12, который соединяет рядЫ шариков 5 и 6 между собой, образуя замкнутую дорожку качения, Крышки 11крепятся к секторам болтами 13.Опорно-поворотный круг работаетследующим образом.На поворотную часть крана постоян.но воздействует опрокидывающийсямомент либо от поднимаемого груза,либо от противовеса при холостомповороте, Поэтому в каждом секторепостоянно нагружен и находится вработе какойто один ряд шариков, 954364а второй представляет собой холостую ветвь. ПрИМем, если в кольцевомсекторе 3 нагружен верхний...
Способ изготовления литейных форм
Номер патента: 954142
Опубликовано: 30.08.1982
Авторы: Бянкин, Власов, Машошин
МПК: B22C 9/00
...вследствие неизбекного попадания на них Формовочной смеси.1 ОВсе это усложняет процесс формообразованияКроме того, известный спссоб обладает ограниченны ми технологическими возможностями, так как не позволяет изготавливать литейные стержни.Цель изобретения - упрошеттие прщесса формообразования,Поставленная цель достигается теллчто согласно способу изготовления литер.ных форм, включающему подачу формовочной смеси, уплотнение ее в опоке и уда- ление модели, подачу формовочной смеси ссушествляют во вспомогательную емкость954 14 а уплотт ение смеси производят погружением опеки с моделью в формовочную смесь,нахоъшуюся во вспомогательной емкости.Па чертеже изображено устройство дляосуществления способа, разрез. 5Способ осуществляют следующим...
Устройство для автоматической сортировки листов
Номер патента: 954127
Опубликовано: 30.08.1982
МПК: B21B 37/00
Метки: автоматической, листов, сортировки
...передний конец полосыпоступает к датчику 2 качества полосы,В момент его появления в зоне датчика4 определения начала полосы, выполненного, например, в виде фотореле, сигналс датчика поступает в блок разрешенияснятия информации датчика 2 качестваполосы, который позволяет проходитьинформации об обнаруженных дефектахна полосе в блок 5 сопровождения дефектных участков полосы, переключателями.На чертеже представлена блок-схема предлагаемого устройства.Полоса 1 проходит в зоне контроля датчикб 2 качества полосы, выход которого йодключен к первому входу блока 3 разрешения снятия информации, к второму входу которого подключен выход датмпса 4 начала полосы.Входы блока 5 сопровождения дефектов полосы связаны с выходом датчика 6 перемещения полосы,...
Устройство для измерения толщины покрытий
Номер патента: 953443
Опубликовано: 23.08.1982
Авторы: Власов, Меледин, Титаев
МПК: G01B 7/06
...7 временных интер 3 95344 валов, цифровой преобразователь 8, второй ключ 9, регистр 10 нуля, сумматор 11 и индикатор 12, последовательно соединенные генератор 13 запускающих импульсов и схему 14 ИЕ, подключенные ко второму входу первого ключа 4 второй вход формирователя 7 временных интервалов соединен с выходом генератора 13 запускающих импульсов, и второй детектор 1, вклю ценный между вторым выходом дифференциального преобразователя 2 и вторым входом каскада 6 сравнения, а второй вход сумматора 11 соединен с выходом цифрового преобоазователя 8. 5Устройство работает следующим образом.При измерении толщины покрытия сигнал источника 1 возбуждения посту" пает на дифференциальный преобразова тель 2, на обмотках которого возни кает...
Установка для нанесения торкрет-бетона
Номер патента: 953214
Опубликовано: 23.08.1982
Авторы: Бланк, Власов, Голубов, Дружин, Протченко, Радичкин, Старосельский, Сыркин, Шемардов, Юровский
МПК: E21D 11/10
Метки: нанесения, торкрет-бетона
...две парыоткидных аутригеров 15, балку 16 свыдвижными опорами 17, направляющие18, силовые гидроцилиндры 19, являющиеся приводом поперечного перемещения установки в горизонтальнойплоскости,АутриГеры 15 служат временной.опорой установки, монтируют их на раме 1, симметрично относительноее осей. Балки 16 установлены перпендикулярно продольной оси установки с возможностью их выдвижения внаправляющих 18 рамы. Балки 16 шарнирно соединены со штоками 20 силовых гидроцилиндров 19, корпус которых шарнирно закреплен на раме 1.Подача вагонетки 21 с сухой бетонной смесью в выработку осуществляется по рельсовому пути 22, например,.контактным электровозом (не показан), питающимся от электрического контактного провода 23. Установка работает...
Рабочий орган для уплотнения грунтов
Номер патента: 953090
Опубликовано: 23.08.1982
Автор: Власов
МПК: E02D 3/046
Метки: грунтов, орган, рабочий, уплотнения
...поверхностирабочим органом с шаботом, которыйв плане представляет собой правильный шестиугольник, выполняется по технологической схеме, которая состоитиз двух циклов. При этом в первом иво втором циклах трамбования ( фиг.9и 11) в соответствии с геометриейрасположения следов и от воздействиярабочего органа две из сторон шестиугольного шабота 10 должны быть нормальны по отношению к оси 25 стрелы 2 грузоподъемного механизма 1,т,е. ось симметрии 13 шабота 10 иось 25 стрелы 2 должны находитьсяв одной плоскости,С помощью грузоподъемного механизма 1 (фиг. 1) посредствомзахватного приспособления 4 рабочийорган 3 поднимают на некоторую высоту тяговым троссом 17. При подъемекорпус-ударник 5 движется вдольударных цилиндрических штанг 7 до...
Шихта для изготовления огнеупорного материала
Номер патента: 952817
Опубликовано: 23.08.1982
Авторы: Бенделев, Власов, Дудеров, Макаров
МПК: C04B 29/02
Метки: огнеупорного, шихта
...интегральной величины, что резко снижает25 термостойкость материала и препятствует образованию необходимых количеств силико. и алюмохромфосфатов, которые в значительной степени обуалавливают повышенную термическую стойкость. Одновременно образование прочно связанной с стальным волокном структуры. в результате взаимодействия фосфатированной поверхности стального волокна с алюмохромфосфатной связкой, содержащей тонкодис.персный активный необожжениый глинозем,Таблица 1 Содержание компонентов, мас.% в составе 1 1Компоненты ЪКварцевое стекло 77 61 Технический глиноземс удельной поверхностью6000 - 7000 см /г 30 15 10 Алюмохромфосфатнаясвязка 25 20 10 Предварительно фосфатиро.ванное стальное волокно 4предотвращает процесс выгорания...
Шихта для изготовления огнеупорного материала
Номер патента: 952816
Опубликовано: 23.08.1982
Авторы: Бенделев, Власов, Дудеров, Макаров
МПК: C04B 29/02
Метки: огнеупорного, шихта
...компонентов, мас.Ъ:Кварцевое стеклофракции 6-0,08 мм 32-50 фракции менее 0,08 мм 18-23932816 Алюмохромфосфатноесвязующее 16-25Глинозем техническийс удельной поверхностью6000-7000 см /г 16-205введение технического глиноземаукаэанных в предлагаемой рецептурепроцентах оказывается излишним ввидузначительного повышения термическогорасширения материала, что приводит к 0растрескиванию и снижению сроков егослужбы. Использование в шихте кварцевого стекла различных фракций в сочетании 5 с тонкомолотым техническим глиноземом и алюмохрЬмфосфатным связующим позваляет создать беэусадочный каркас огнеТаблица 1 Содержание компонентов, мас.Ъ в составе Компоненты Г Т Молотое кварцевое стекло фракций 6-0,08 мм фракций 0,08 мм 32 40 50 18 20 16 20...
Роторно-конвейерная линия
Номер патента: 952533
Опубликовано: 23.08.1982
Авторы: Власов, Гринберг, Давидович, Спиридонов, Щербаков
МПК: B23Q 41/00
Метки: линия, роторно-конвейерная
...(фиг.- 5) размещено устройство 42 кассетного питания предметами 8 обработки, которое представляет собой дополнительный вертикально замкнутый конвейер 43 перемещения кассет 44 4с предметами 8 обработки и механизм 45передачи предметов 8 из кассет 44 в носители 7 основного конвейера 6 на его участке 5. Предметы обработки 8 удерживаютсяв носителях 7 фиксаторами 46.Приводное зубчатое колесо 47 дополнительного конвейера 43 кинематически связано с приводом 13 линии. На валу 48зубчатого колеса 47 посажен барабанныйкулачок 49, связанный двухкоромысловыммеханизмом 50 с храповым механизмом 51,храповое колесо 52 которого насажено наведущий вал 53 дополнительного конвейера 43, благодаря чему последний получаетпрерывистое поступательное...
Способ определения токсичности материалов при горении
Номер патента: 952268
Опубликовано: 23.08.1982
Авторы: Васильев, Власов, Иванова, Иличкин, Яковлева
МПК: A62C 3/10
Метки: горении, токсичности
...токсичность продуктов горения двух материалов трудносгораемого декоративного бумажно-слоистого пластика (5 - П) и декоративного бумажно- слоистого пластика (ДБСП). Для этого по предлагаемому способу проводят по три опыта для каждого материала с переменными навесками от 500 до 5000 мг, а именно: 300 мг, 500 мг и 000 мг для Б - П и 3000 мг, 4000 мг и 5000 мг для ДБСП. Сжигание проводят при температуре 800 С. Летучие продукты горения материалов рециркулируют через 100-литровую затравочную камеру из нержавеющей стали. В каждом опыте используют в качестве подопытных животных по 10 белых мышей-самцов весом 18 - 22 г. По зависимости летальности определяют, что для Б - П и ДБСП величины навесок материалов, при сжигании которых выделяются...
