Номер патента: 772888

Опубликовано: 23.10.1980

Авторы: Варламов, Васяк, Власов, Коган, Макаров, Утробин

МПК: B30B 15/02

Метки: крепления, штампов

...клинья9 - 12 в горизонтальной - набор прокладок 13 - 15,Устройство работает следующим образом.Баба 1 молота при помощи специального упора фиксируется в верхнем положении. Комплект штампов 5 и 8 краномустанавливается вплотную и к левойконтактирующей поверхности хвостовикаштамподержатепя 7. Затем комплектштампов при помощи левого клина сдви-гается вправо, так чтобы нижняя шпонка6 вошла в шпоночный паз, выполненныйи хвостовине нижнего штампа 8. Нашпанку 4, запресованную в верхнемштампе 5, устанавливается регулирующее кольцо 3. Упор убирается, бабаосторожно опускается в нижнее положение,так чтобы в кольцевую выемку отверстия2 вошло регулирующее кольцо 3, и происходит затяжка клиньями 9-12. Еслив процессе штамповки обнаружится несоосность...

Номер патента: 771384

Опубликовано: 15.10.1980

Авторы: Власов, Фомичев, Щекутьев

МПК: F16H 3/02

Метки: масс, привод, тяжелых, шаговый

...6 редуктора зубчатое колесо 7, сателлит 8, солнечное колесо 9, являющееся ведомым элементом зубчато-рычажного механизма, и шарнирно-связанные с колесом 7, сателлитом 8 и солнечным колесом 9 рычаги 1 О, 1.Солнечное колесо 9 размещено с возможностью вращения в корпусе 3 редуктора и связано с его ведомым валом 12 посредством муфты 13, обеспечивающей регулировку исходного положения ведомого вала 12 редуктора. Ведомый вал 12 через зубчатую передачу 14 связан с рабочим органом 15, с которым взаимодействует фиксатор 16 аккумулятор энергии (не показан).Привод работает следующим образом.В конце поворота рабочего органа 15 при выходе зубчато-рычажного механизма в фазу выстоя без разрыва кинематической цепи привода происходит остановка рабочего...

Номер патента: 771348

Опубликовано: 15.10.1980

Авторы: Апазов, Власов, Липчанский, Мухин

МПК: E21F 15/02

Метки: закладочном, компенсационного, массиве, образования, простраства, твердеющем

...Один конец троса 3 прикреплен к опалубке 1, а другой конец - к лебедке (на фигурах не показано). На наружной цилиндрической поверхности емкости опалубки установлены датчики 10 контроля допускаемого уровня погружения опалубки в текучую твердеющую закладку, например, поплавкового типа. С внутренней стороны стенки 6 установлен датчик 11 для контроля уровня заполнителя внутри опалубки 1.Устройство для образования компенсационной полости в выработанном пространстве работает следующим образом.В выработанное пространство с помощью тросо-блочной системы 2, подсоединенной к лебедке, опускают опалубку 1 и устанавливают ее на заданной глубине непосредственно около поверхности забоя, после чего в выработанное пространство подают твердеющую...

Номер патента: 770825

Опубликовано: 15.10.1980

Авторы: Власов, Кисс, Кузовлев, Рубинов, Филиппов, Чалов

МПК: B29F 5/02

Метки: вспенивающейся, композиции, термопластичной

...композицию, а потом обеспечить разложение гаэообразователя,причем эти процессы необходимо осуществить равномерно, без перегреваили недогрева отделЬных частей эа 77082590,55 40 Навеску пенополиэтилена предварительно рассчитывают, исходя из выбранной плотности запрессовки композиции, которая в данном примере равняется 0,67 г,см и объема форготовки, что вызывает неравномерноеее вспенинание и не позволяет осуществить способ,Равномерное и полное прогренаниевспенивающейся композиции достигается в термокамере, где процесс теплопередачи одинаков как для нижней,верхней, так и для боковых частейформы.На Фиг. 1 показан разрез формыдля спекания с заготовкой; на фиг. 2форма для вспенивания заготовки,Форма для спекания выполнена разьемной и...

Номер патента: 770648

Опубликовано: 15.10.1980

Авторы: Агапов, Айзенберг, Власов, Глазырин, Денисов, Загудайлов, Старков, Танцырев, Цикарев, Черепанов

МПК: B22D 7/00

Метки: смесь, шлакообразующая

...окислов обеспечивает получение 1 шлакового расплава низкой вязкости. Это способствует, образованию слоя шлака на границе слиток - изложница и беспрепятственному перемещению сокращающейся корочки слитка относитель-щ но поверхности изложницы. В результате действия перечисленных Факторов иа поверхности слитка образуется меньшее количество раковин, плен, заворотов окисленной корочки, трещин, Такой слиток требует меньшего объема ручной зачистки перед последующей прокаткой. На основании данных, приведенных в таблице, были выбраны шлакообраэую щие смеси опробования при разливке стали в изложницу, в условиях мартеновского цеха металлургического завода. Сталь марки 20 трубная, разливали ее сифонным способом в десятигранные слитки массой 2,4 т....

Номер патента: 768983

Опубликовано: 07.10.1980

Авторы: Власов, Мухин, Умнов

МПК: E21C 41/04

Метки: крутых, пластов, разработки, угольных

...угольного пласта производят подэтажами 1 с проведением подэтажных штреков 2 в нисходящем порядке. Перед отработкой подэтажей на верхнем горизонте этажа производят монтаж гибкого перекрытия 3, к которому прикрепляют стабилизаторы 4, располагаемые со стороны обрушенных пород 5. Отбойку угля в подэтаже производят блоками 6 и придают забою подэтажа наклон в сторону ведения очистных работ, Наклон принимают равным углу образующейся зоны потока угля при выпуске под покрывающими породами, В каждом блоке бурят дегазационно-компенсационные скважины 7, затем производят бурение скважин 8 для размещения в них зарядов ВВ. Отбойку угля в блоке ведут на компенсационные скважины и замагазинированный уголь 9. Выпуск замагазинированного угля ведут под...

Номер патента: 768837

Опубликовано: 07.10.1980

Авторы: Барлет, Брагин, Васильев, Власов, Воеводин, Воронов, Королев, Ленович, Невмержицкий, Проскурин, Рисухин, Юкса

МПК: C22B 1/00

Метки: железорудных, линия, поточная, пробоподготовки

...ширийой не менее чем в три раза превьппающей максимальный размер куска и площадью,составляющей 5-207 площади поперечного сечения насадки, и отверсти-.ем 14. К отверстию насадки 13 примыкает камера 15 для сбора проб, скабженкая в нижней части затвором 16,55 Корпус штока 9 в заборкой частиснабжен приемной воронкой 17,Виброгрохот 4 состоит из загрузочного бункера 18, рамы, к которой1 768 жестко прикреплена дека9 и воронка сбора пробы 20. К раме крепится вибратор 21. Воронка 20 заканчивается выпускным отверстием 22. Дека 19 в эагрузочной части 23 имеет неперФорированную поверхность длиной, соответствующей выходному отверсгию загрузочного бункера, а в рабочей ,части 24 - отверстия, диаметр которых превышает на 2-3 мм максимальный г 0...

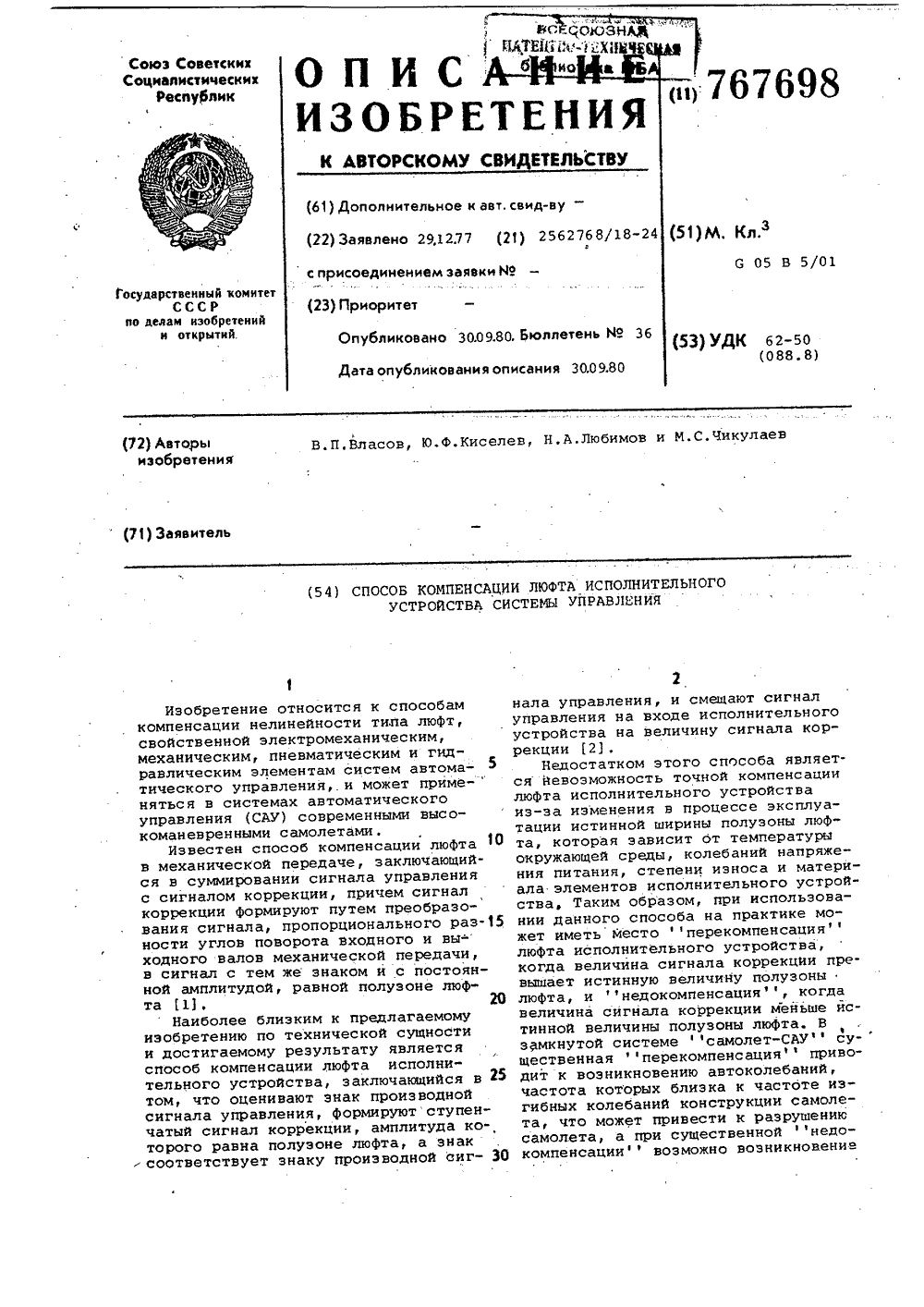

Номер патента: 767698

Опубликовано: 30.09.1980

Авторы: Власов, Киселев, Любимов, Чикулаев

МПК: G05B 5/01

Метки: исполнительного, компенсации, люфта, системы, устройства

...по пред,рагаемому способу сигнал коррекцииФормируют в момент превышения абсолютной величиной производной сигнала управления сигнала, пропорционального"величине полузонй люфта.При этом величина сигнала .коррекции ранна предельно допустимой ширинеполуэоны люфта,На Фиг.1 изображена блок-схемасйстемц, реализующей предлагаемыйспособ; на Фиг2 - характеристикаФормирбват еля сигнала коррекции,Сигнал Г(х)коррекции формируют изуправляющего сигнала х (фиг,1), дляйго"предварительно измеряют его " ;производную х с помощью измерителя1 производной, Знак сигнала коррек-, "гйи-устанавливают в соответствии сознаком производной сигнала управления (см, характеристику формирователя 2 на фиг.2),Затем суммируют сигнал й(х) коррекции с сигналом х уп- . "...

Номер патента: 767660

Опубликовано: 30.09.1980

Авторы: Власов, Мотиенко, Паскевич

МПК: G01R 23/10

Метки: импульсов, следования, частоты

...второй - с выходом триггера, а третий - с инверсным выходом старшего разряда основного счетчика, В - вход триггера соеди- З 5 нен с выходом дополнительного селектора 8, первый вход которого соединен с выходом старшего разряда дополнительного счетчика 3, а второй с шиной 5, Шина 9 импульсов запуска соединена с 5 входом триггера, 5 входом основного счетчика и К - входом дополнительного счетчика. Формула изобретения лонной частоты соединен с вторым вхо-дом-второго селектора, входная шйна устройства соединена с вторым -входом первого селектора, шина импуль" сов запуска подключена к 5 входу- триггера, дополнительно введен селектор, причем прямой выход старшего разряда дополнительного счетчика соеди": нен;с первым входом...

Номер патента: 766973

Опубликовано: 30.09.1980

Авторы: Власов, Ерошкин, Кузин, Орлов

МПК: B65G 1/04

Метки: грузов, стеллаж, хранения, штучных

...за.тратам на ремонт и устранение аварий,3валы связаны трансмиссией. 1 Рагьсмиссия содержит две пары конических шестерен; ведущие шестерни 9 установлены на валах 6, а ве.домые 10 закреплены на вертикальных рамахи связаны при задвинутых полках 2 передаточным валом 11, установленным в подшипниках12 в верхней части каркаса стеллажа и снаб.женным подпружиненными фланцами 13 наконцах. Подпружиненные фланцы 13 имеютна внешней поверхности гптыри 14, а в ступицах ведомых шестерен конических пар выпол.иены отверстия 15 под штыри. На вертикальных рамах напротив отверстий; выполненныхв ступицах ведомых шестерен, закреплены подпружиненные пальцы 16.На каркасе стеллажа вдоль оси фланца установлена скоба 17, охватывающая его с торцов, а на фланце...

Номер патента: 765535

Опубликовано: 23.09.1980

Авторы: Власов, Воробьев, Смирнов

МПК: F16B 39/28

Метки: гайка, самоконтрящаяся

...надежность стопоренця.это достигается тем, что витки резьбы коцтрягцего участка гайки деформированы равномерно по окружности в осевом и радиальном направлениях.ффкевло 535 Формула изобретения иг г. Сос)авгг)елв Б,Техрсл К. ШуфрнТирак 095 уларственного ком3)аобретений и о Ж 35, Раугнска ент, г Ужгорол,Байко. 11 лннов)О,35ВНИИП Еоррс11 олтета СССРкрытийнаб., л.л. 1 роек ор 1 СС З)акк нкни елакт акал б И Гос дела кМосква 1 Га 113035,лиал П 45тная Ь,ргме ТОГО, стцнь лформации коцтр 51- ц 1 ГО ветка В Осн(31 ц)црг 13 леции 1 ст 13- лцет 36%.При меньшей степени деформации пер 13 г- )иальный коцтрящий хпмент 1 чець м 11.1, и цри большой сИгпи деформации 13- лик, по сравнению с заданными в соответствующих техни 1 ских хс,1ви 51 х ца...

Номер патента: 765037

Опубликовано: 23.09.1980

Авторы: Власов, Гладилин

МПК: B60K 11/00

Метки: привод, радиатора, средства, транспортного, шторки

...16, которые начинаются навысоте первого витка троса 4. Привод 5 снабжен фиксирующим устройством, включающимстопор конечного положения барабана 12 ввиде установленного в прорезях 16 пальца 17с выступающими относительно реборд концами.В пальце 17 выполнено поперечное отверстие 18,через которое пропущен конец первого виткатроса.35На с 1 енках кронштейна 8 имеются упоры 19,расположенные на таком же расстоянии от оси11 барабана 12, что и наружный конец проре.зи 16. Конец тягового троса 4 закреплен набарабане 12 с помощью винта 20,Периферийные участки реборд барабана разнесены на ширину большую, чем на рабочем.его участке, при этом на реборде 15 штампо.ванной половины 14 барабана закреплены пласт.массовые рукоятки 21, На реборде половины 4513...

Номер патента: 765024

Опубликовано: 23.09.1980

Авторы: Власов, Гойзман

МПК: B41L 29/12

Метки: гибких, крепления, печатных, форм, формном, цилиндре

...на опорной планке 3 с возможностью перемещения в пазах 4 при помощи винтов 5. Кроме того, устройство имеет средство для перемещения зажимной планки в радиальном относительно формного цилиндра направлении, включающее рычаги 6 и стопорный элемент 7, выполненный на опорной планке и взаимодействующий с упором 8, укрепленным на формном цилиндре. При этом опорная планка подпружинена пружиной 9 в радиальном направлении относительно формного цилиндра.Рычаги 6, регулирующие момент открытия или закрытия устройства, установлены также на формном цилиндре.Устройство работает следующим обра. зом.При повороте рычага 6 против часовой стрелки зажимная планка 2 поднимается. Вместе с ней под действием пружины 9 поднимается опорная планка 3 до тех пор,...

Номер патента: 764718

Опубликовано: 23.09.1980

Авторы: Власов, Дерюжкина, Зорко, Мухленов, Пак, Черепков

МПК: B01J 23/26

Метки: водорода, катализатор, окисления, хлористого

...действйю водяных 5 рпаров, а поэтому и не меняет силу кислотных центров.Особенность йрименения серной кислоть 1 заключается также в том,что кислотная обработка геля гидроокиси алюминфя создает тонкопористую структуру -И О с развитой удельной поверхностью,230-280 м"/г и радиусомпор 20-60 А, в которой нет условийдля кристаллизации отдельной неактивной фазы окиси хрома (Сг+),П р и м е р;1, Готовят 100 гката- лизатора, содержащего, вес.АОу (60)з 2 р Сг Оз 5 и АР 0 93. 65 Обрабатывают 310 г геля гидроокисиалюминия с влажностью 7 0 8 мл19-ной серной кислоты (плотность1,132 г/смэ), После тщательного перемешиванияобразовавшейся пасты в тече.ние 30 мин ее сушат. при 140 С 5 ч ипрокаливают при 550 С в течение 4;ч,Носитель, полученный таким...

Номер патента: 763596

Опубликовано: 15.09.1980

Авторы: Власов, Мухин, Умнов

МПК: E21C 41/04

Метки: крутых, мощных, пластов, разработки, угольных

...блока.Способ заключается в следующем.Мощный крутой угольный пласт отрабатывают подэтажами 1 с проведением в подэтаже подэтажных выработок 2. Отработку подэтажей производят с применением гибкого перекрытия 3 блоками 4, Предварительно перед выемкой блоки отмекают от боковых пород и от массива угля подэта жа, а также разделяют блок на клиновидные части 5, 6, 7. Отсечку блока и его разделение производят путем бурения скважин 8. Скважины заряжают и взрывают через одну. Диаметр скважин, расстояние между ними, конструкцию и количество ВВ определяют исходя из горно-геологических условий таким образом, чтобы после взрыва образовывалась щель по плоскости расположения скважин, а массив блока былкак можно меньше нарушен. Гидроотбойку блока...

Номер патента: 754088

Опубликовано: 07.08.1980

Авторы: Власов, Мухин, Умнов, Шапошников

МПК: E21F 5/00

Метки: воздушной, волны, гашения, перемычка, ударной

...конструкцию перемычки для гашения ударной воздушной волны. Предлагаемое устройство для размещения водоналивных емкостей, выполненное из гибкого троса, не боится ударных воздушных волн и может быть многократно использовано без существенного ремонта, что значительно снизить расход материалов и стоимость возведения перемычек для гашения ударных волн. Кроме того предлагаемая схема позволит создать плотную перемычку без существенных зазоров между водоналивными емкостями по всему сечению выработки, что увеличит эффективность по гашению ударных воздушных волн. Перемычка для гашения ударной воздушной волны состоит из перемычки 1, подвешенной на элементах крепления 2 к кровле выработки 3. Перемычка 1, несущий каркас которой изготовлен из тросовой...

Номер патента: 754065

Опубликовано: 07.08.1980

Авторы: Власов, Мезенцев, Мухин, Попов

МПК: E21C 41/06

Метки: ископаемых, месторождений, полезных, разработки

...В блоке проходят горноподготовительные и нарезные. выработки для буровзрывных работ, транспортируют руду и вентилируют по известной схеме, выбранной для отработки данного месторождения. Затем перед началом закладочных работ в первом блоке на плоскости забоя 1 создают методом набрызга (напыления) с помощью данного генератора слой 2 из пористого материала, например жест ких пенополиуретанов.Толщина слоя из пористого материала должна быть не менее 12-15 от линии наименьшего сопротивления (расстояние до первого ряда скважин в блоке ) с целью обеспечения разрыхления раздробленной взрывом руды первого слоя.В случае использования в качестве пористого материала веществ требующих специальной технологии приготовления в автоклавах, например,...

Номер патента: 753992

Опубликовано: 07.08.1980

Авторы: Власов, Малков, Чагинский, Шаволов

МПК: E02D 15/04

Метки: бетонирования, набивных, подобных, свай, элементов

...стержень со смонтированным внутри него глубинным рибратором; на фиг. 4 - разрез А-Ана фйг. 1 1 на фиг. 5 - разрез Б-Б на фиг. 2.Устройство включает бункер 1 с прямолинейными стенками, канатную подвеску 2, связанную. с груэоподъемиым средством, расположенные внутри буйкера направляющие 3, сквозь которые пропущен центральный стержень 4 с электрокабелем 5 для питания смонтированного внутри него вибратора Стержень 4 имеет верхний упор б и нижнюю прямоугольную (или квадратную) площадку 7, с которой соединены нижние стенки 8 затвора, вЫполненного в виде двухзвенных леПестков, в то время как верхние стенки 9 затвора шарнирно соединены с одного конца с нижними стенками, а с другого со стенками бункера.Устройство работает следующим...

Номер патента: 753677

Опубликовано: 07.08.1980

Авторы: Власов, Сафонов, Степанов, Субич, Холмогоров

МПК: B30B 15/00

Метки: кривошипного, пресса, привод

...- расстояние сегментов 3 статора доцентра вращения ротора-маховика 4;6,н - номинальное скольжение электродвигателя.Для выполнения этого соотношения в связи с уменьшением угловой скорости ы маховика 4 необходимо увеличивать расстояние К расположения сегментов дугостатора относительно оси вращения ротора-маховика. Это осуществляется соответствующим образом спрофилированными кулачками 14 и 15, воздействующими на копиры 16 и далее через серьги 19, рычаги 17 и серьги 20 на плоские сегменты 3 статора. При этом линейная скорость ротора-маховика 4 в месте д расположения дугостаторов (К) остаетсяпостоянно равной Ц(1 - 5).Дальнейший участок холостого хода внизпроисходит с увеличением угловой скорости Ю вращения ротора-маховика 4 и связанзф ных с...

Номер патента: 751423

Опубликовано: 30.07.1980

Авторы: Власов, Мухин, Умнов

МПК: B02C 19/16

Метки: вибрационная, мельница

...фланцем оболочки; на фиг. 2 - то же, приразрыве контакта,Помольная камера 1 мельницы с загрузочным и выпрузочным отверстиями 2, 3опирается пружинами 4 на неподвижное25 основание 5. К основанию герметичноприкреплен нижний фланец о пневмоулругой кольцевой оболочки 7, .верхний фланецВ которой примыкает снизу к днищу каме,ры, На фиг. 1 схематически зафиксировавшиЭ 6 момент, когда днище и верхний фланец наВибрационная мельница, содержащая 10 помольную камеру с днищем, опорные пружины, основание и вибровозбудитель, отличающаяся тем, что, с целью облегчения обслуживания мельницы, упрощения конструкции, ви 5 ровозбудитель вьвполнен в 15 виде аневмоупругой кольцевой оболочки сторцовыми фланцами и источника сжатого воздуха, причем один из...

Номер патента: 751399

Опубликовано: 30.07.1980

Авторы: Бочукина, Власов, Гапонова, Демин, Джермакян, Жмылев, Коршак, Макарова, Сивидова, Тевлина, Филатов, Челноков

МПК: A61H 31/00

Метки: газообменная, мембрана, оксигенератора

...основание может быть также выполнено переплетением саржа 2/2 со сдвигом по основе в раппорте переплетения сплотностью по основе 28 и по утку 36 нитей на 1 см.Структура и переплетение текстильного нЙРИййапис лпл в Лгазообменной мембраны для оксигенатора,а именно уровень ее оксигенации,Увеличение длины перекрытия системнитей основы и утка по сравнению с полот 5 няным переплетением способствует болеесвободному прохождению газа через тканое основание, а наличие полимерного покрытия, наносимого с двух сторон ткани,не дает возможность одной системы нитей1 О сдвигаться относительно другой, что предотвращает образование крупных ячеистыхпор и исключает проникновение крови через мембрану (протекание крови).При нанесении двухстороннего покрытия15...

Номер патента: 750084

Опубликовано: 23.07.1980

Авторы: Алихашкин, Власов, Григорьев, Иванов, Карцев, Луговцов, Можаев, Фишман, Ходош

МПК: E21D 11/10, E21D 9/06

Метки: бетонной, монолитно-прессованной, обделкой, сооружения, тоннелей, щит

...11, которые обеспечивают как их совместное передвижение, так и движение относительно друг друга в продольном направлении.На поддерживающей опалубке установлены домкраты 12, выдвигающие плиты 13 .в радиальном аправлении.Бетонная смесь в заопалубочное про - странство подается через канал 14 в формующей опалубке, перекрываемый на период прессования бетонной смеси запорным устройством 15.Прессующее кольцо может выполняться как в виде цельной жесткой конструк - ции, так и из отдельных частей. В пос - леднем случае каждая группа щитовых домкратов, упирающихся в отдельную часть прессующего кольца, иеет свой гидропривод, что позволяет создавать в 30 Зг 40 45 г 55 3нее в продольном направлении, причем опорные катки закреплены с...

Номер патента: 749881

Опубликовано: 23.07.1980

Авторы: Борисов, Власов, Краснеев, Лецкин, Петров, Пузанков, Смирнов, Чучелин, Шефер

МПК: C10G 33/04

Метки: нефти, обезвоживания, обессоливания

...в голову процесса.Перед электродегидратором в глубоко обезвоженную нефть подается промывная вода. Обессоленная и обедненная реагентом нефть из электродегидратора направляется насосами через печь в колонну стабилиЪации и затем после охлаждения - потребителю.Промывная вода, введенная в глубоко обезвоженную нефть перед электродегидратором, эмульгируется в нефти, при этом происходит вымывание солей и одновременно на каплях эмульгированной промывной воды адсорбируется деэмульгатор из объема нефти, который затем с этой эмульсией дренируется из аппарата до чистой нефти и возвращается в голову процесса.По полученным значениям межфазного напряжения на границе раздела нефти - вода (до и после эмульгирования воды и нефти) с помощью калибровочной...

Номер патента: 749393

Опубликовано: 23.07.1980

Авторы: Власов, Колчев, Мацак, Чирко, Ярош

МПК: A62C 35/02

Метки: пожаров, тушения

...произ, водится без дренажа сжатого воздуха из газового аккумулятора давления. В этом случае между шаровым поплавковым клапаном ц корпусом с огцегасительной жидкостью устанавливается вентиль. На чертеке показана установка для тушения пожаров, общий вид,Установка состоит из емкости 1, запол-, ненной огггетушащей жидкостью, аккумулятора давления газового 2 или порохового 3, распылителя 4, пускового узла 5, шарового поплавкового клапана 6, расположенного в стакане 7, закрытом крышкой 8 ц установленном на трубопроводе 9. Полость стакана соединена с емкостью дополнительным трубопроводом 10, имеющим обратный клапан 11. К установке подключец питательный трубопровод клапана 6, расположенного в стакане 7, закрытом крыцгкой 8 и установленцом ца...

Номер патента: 748800

Опубликовано: 15.07.1980

Авторы: Власов, Головинов

МПК: H03F 3/45

Метки: дифференциальный, усилитель

...влияния шумов биполярных транзисторов.нагрузку на полевом транзисторе 3, ге- При подаче на вход сигнала происхонератор, тока входного каскада на полевых дит изменение тока стока входного поле 20 дит иэтранзисторах 4 и 5, источник 6 опорного вого транзистора 1, которое образует нанапряжения дополнительный полевой тран высокоомной динамической нагруэке -зистор 7, дифференциальный промежуто - на полевом тРанзисторе 3 усиленное наглый каскад, состоящий из входных полеряжение то напряженивых транзисторов 8 и 9, транзисторов 10 - затвор входного полевого транзистора 8и 11, генератора тока 12 и нагрузки 13, промежуточного каскада и усиленное этими конденсатор 14 частотной корре, каскадом появляетсянавыходе,В тожевреУсилитель работает...

Номер патента: 748383

Опубликовано: 15.07.1980

Авторы: Багинский, Власов

МПК: G05F 1/56

Метки: импульсный, параметрический, постоянного, стабилизатор

...проводимости, а эмиттерный переход шунтирован резистором 10.Устройство работает следующим образом. 35При включении напряжения источника 1 питания начинает возрастать ток базы ключевого транзистора 2, протекающий через двухполюсйик 7. Ключевой транзистор 2 при этом работает в активном 40 режиме, близком к границе насыщения, его ток коллектора и, следовательно,.ток дросселя 3 линейно нарастают.Вольт-амперная характеристихадвухполюсника 7 (фиг. 2) имеет участок с отри 45 цательной проводимостью, обусловленныйположительной обратной связью по направлению транзисторов 8 и 9. При достижении тока через двухполюсник 7 и, сле- довательно, тока базы транзистора 2 точ ки В на вольт-амперной характеристике двухполюсника 7 ток через...

Номер патента: 747938

Опубликовано: 15.07.1980

Авторы: Власов, Янцур

МПК: E21B 7/30

Метки: образования, скважин

...попарно друг против друга с воэможностью взаимодействия между собойпри ударе,Внутренняя полость полого корпусанижнего бойка 1 выполнена в виде усе-.ченного конуса или усеченной пирамиды,малое основание которой в рабочем положении является днищем, обращеннымбольшим основанием к верхнему бойку.Направляющий корпус 5 для фиксациисвоего положения в нижней части снабжен ограничительным воротником 18,Для загрузки шаров 2 полый корпуснижнего бойка 1 снабжен люком 19,Для захвата 9 верхняя часть пологокорпуса нижнего бойка 1 снабженагнездом с выступом 20, образованнымверхним большим основанием корпусанижнего бойка.Верхний боек 3 крепят к грузоподьемному механизму базовой машины 6 посредством троса 21,Устройство для образования...

Номер патента: 747605

Опубликовано: 15.07.1980

Авторы: Власов, Зинченко, Матвеенко

МПК: B21J 13/10

Метки: механическая, рука

...неподвижная губка ползушки 22,а позициями 31 и 32-штоковая и поршневая полости дополнительного горизонтального силового цилиндра 21 40Позицией 33 обозначены направляющие корпуса 1, а позицией 34 - дугообразные пазы в промежуточном кронштейне 14, Позициями 35 и 36 обозначены болты с гайками. 45В исходном положении перед захватом изделий ползушка 22 и рычаг 25 захватов 20 находяжя в крайнем правом положении (раскрытом) за счет подачи энергоносителя в штоковую 31 полость дополни тельного горизонтального силового пилив дра 21 и оттяжкой рычага 25 пружиной 26. Рычаг переноса 6 в этом случае находижя в вертикальном положении, что -озеспечивается собственным весом руки,осуществления захвата иэделия (не) В поршневую 32 полость подается...

Номер патента: 747586

Опубликовано: 15.07.1980

Авторы: Власов, Линков, Петин, Розен, Чернов

МПК: B21D 43/00

Метки: движущегося, непрерывно

...в паз цвуплечего рычага 13. Накори се ползушки 7 закреплены бесконтектпые конечные выключатели 26 и 27 З 5с возможностью взеимодейс.:впя с пленкой 18 через флажок 28, закрепленнымна планке 18, На ползушке 7 закреплентакже бесконтактный конечный выключатель 29, а на опоре 10 закреплен фл."кок30, воздействующий на конечный выкл 1 очатель 29,Устройство работает слецующи.л оЬ- разом. 45В исходном положении каретка 2 находится в крайнем левом положении, ползушка 7 прижата пружинами 12 к опоре 9, а полости силового цилиндра соеФщены с атмосферой.50Плите 19 под цействием пружин 24 не находится в верхнем положении, а фиксаторы 21 поджаты к движущемуся материалу 5, например ленточному матерйалу, в котором предварительно пробиты отверстия...

Номер патента: 747528

Опубликовано: 15.07.1980

Авторы: Власов, Евстигнеев, Калмыков, Кравченко, Лехциер, Симонов, Шрамко

МПК: B03B 13/00

Метки: объектами, статистическими, технологии, углеобогатительной, характеристиками, экстремальными

...которого подключен к входу блока формирования критерия управления, а выход - через вычислительное устройство к экстремальному регулятору.На чертеже представлена функциональная схема устройства применительно к конктретному объекту углеобогатительной технологии флотации.Устройство содержит объект управления 1 (флотационная машина), блок 2 формирования критерия управления, блок 3 определения знака критерия управления, вычислительное устройство 4, экстремальный регулятор 5 и систему 6 стабилизации удельных расходов флотореагентов.Устройство работает следующим образом.Блок 2 формирования критерия управления по значениям качественно-количественных показателей выходных продуктов флотационной машины 1 формирует с учетом :граничений процесса...
