Власов
Способ контроля процесса сварки давлением с подогревом с принудительным деформированием
Номер патента: 1088902
Опубликовано: 30.04.1984
Авторы: Власов, Исаев, Каракозов, Кулеба, Панаетов, Тарлавский
МПК: B23K 20/14
Метки: давлением, деформированием, подогревом, принудительным, процесса, сварки
...прокладки и сварку иэделия при температурно-скоростных условиях деформирования, соответствующих сверхпластической деформации компактного материала, иэ которого изготовлен порошок.Контроль процесса формирования прокладки выполняют по диаграмме Р 11 -Е фиг.1), т.е. по величине сопротивления пластической деформации прессуемого порошка прокладки, и сравнивают с эталонной диаграммой сверхпластической деформации соответствуницего компактного материала Р -при данных условиях деформировапия.1В процессе горячее прессование - сварка растет плотность порошковой прокладки, уменьшается пористость, механические свойства приближаются к аиалогичным свойствам компактного сверхпластического материала (Фиг.1, участок 1). При этом напряжения течения...
Многотрубочный рентгеновский генератор
Номер патента: 1088158
Опубликовано: 23.04.1984
Авторы: Власов, Ковредов, Старчиков, Этинген
МПК: H05G 1/30
Метки: генератор, многотрубочный, рентгеновский
...5 высокого напряжения, второй вход соединен с соответствующим задатчиком уст. ройства 12 уставок высокого напряже.мотки 20 вольтодобавочного трансформатора 21, выходные клеммы вторичной 20обмотки 22 которого соединены с входами дополнительного выпрямителя 23.Положительная клемма выпрямителя 23соединена с одной из входных клеммдополнительного датчика 24 высокогонапряжения, второй входной клеммойдатчика 5 высокого напряжения и спервым входом датчика 6 анодного тока, второй вход которого заземлен,"а выход подключен, как и в цепи питания 10 первой рентгеновской трубки1, к управляющему входу стабилизатора 7.анодного тока второй рентгеновской трубки. Отрицательная выходнаяклемма дополнительного выпрямителя23.соедйнена с второй входной...
Насосный агрегат
Номер патента: 1086225
Опубликовано: 15.04.1984
Авторы: Блюхер, Власов
МПК: F04D 13/00
...наполнения приемной емкости 4 уровень рабочей среды (пульпы) в ней вместе с поплавком 5 поднимается до тех пор, пока поплавок 5 своим роликом 6 не пережмет эластичный участок 10 трубки 9. В результате осуществляется запуск насосного агрегата в работу. Насосный агрегат выходит на режим мак. симальных подач, так как проходное сечение эластичной вставки 8 максимально. Затем запорный орган 12 устанавливают в отрегулированное положение. С этого момента все элементы включены в работу. Если в этот момент приток рабочей среды (пульпы) в приемную емкость 4 больше или равен расходу насоса 1 в первоначально заданном режиме работы, насосный агрегат продолжает работать в этом режиме. Если же приток рабочей среды (пульпы) в приемной емкости 4 меньше,...
Плавильный агрегат
Номер патента: 1085943
Опубликовано: 15.04.1984
Авторы: Власов, Куханов, Несмеянов, Ревин, Скоблов
МПК: C03B 5/04
Метки: агрегат, плавильный
...от друга перегородкой 13 с каналами в виде кольцевого сопла 14 и регулирующими клапанами 15. Камера 11 смешения оборудована фурмами 6, а камера 12 сепарации снабжена газоходом с фильтрующим эле. ментом 17 и штуцером 18 вывода газа, а также патрубком 19 вывода продукта.Перегородка 5 циклонной печи 1 обо рудована приемными окнами 20.Фильтрующий элемент, выполненный в виде дисков (фиг. 2 и 3), состоит из отрезных приспособлений 21, сборника 22 отработанного теплоносителя с окнами 23, фильтрующего слоя 24, сетки 25, обода 26, ребер 27, полости 28.Отрезные приспособления 21 крепятся к корпусу камеры 12 сепарации (если вращается фильтрующий элемент) или к корпусу сборника 22 отработанного теплоносителя (если вращается камера сепарации).Твердые...
Вибрационный привод
Номер патента: 1085906
Опубликовано: 15.04.1984
Авторы: Алкасаров, Власов, Лавров, Мухин, Трегубов
МПК: B65G 27/22
Метки: вибрационный, привод
...части вибровозбудитсля, что позволяет уменьшить ее диаметр (см. фиг. 31 4). При использовзнцц Бцбровозбудителейдругих типов, ца:ример дебылансного, шейку 9 пид Всртгк) 8 с бампером 6 целесообразнее всего разместить, одного из бойков, например у бойка 5, ке)к показано няфцг. 7, что якже пизви,яс) уменьцПь седи Ям(тр, 1185)93Рамочный бампер 6, установленный цдвертлюге 8 или выполненный заодно с цим,может иметь любую приемлемую форму,в частности, круговую, как приведено начертежах, в виде обода, выступающегоза поперечные габариты вибровозбудителя,он может быть с внешней стороны армирован упрутим материалом (не покадно).Вертлюг 8 предназначен также и дляподвода энергоносителя к вибровозбудителю 3 и поэтому он может быть...
Вакуумный захват манипулятора
Номер патента: 1085808
Опубликовано: 15.04.1984
Авторы: Власов, Рябченков
МПК: B25J 15/00
Метки: вакуумный, захват, манипулятора
...отверстие В базовом элементе 2 волость камеры 1 соединена .ермети:Ной камерой 4, заполненной грану.1;Х 1 иникелевого гидрида, с расцо,Ожеццыми вней электроспиралью 6 и 11 редохра:1 исльцой сеткой 7.На пару)кной сторо 1 с каме,)ырасцог 10;кены рабочие камеры, выполцсцць 1 е В виде1 лухих ОфрирОВаннь)х т )б 1. Бцл ри ко"Орых расположены пр) жи:цл )л, рабт;.)к)щие ца сжатие, а тр) Гы соедц 1:ецы с о 1,огцью трубопроводов О с герметичной ка,лерой 11, внутри котс)рой гомещ,ц:.1 . рац,лы 5 л)нтацикелевог 1): цдрида, Влек)р)с 1 враль 12 и предохрац)лтельцая сети" 13. Элек-;5гроспирали 6 и 12 полу Вк)т пита Ие О-. ),иктроисточника 14 через выключатели, 516 и регулирукнцие ток сснрот:,Влс ция18,:ере,), началом использования захвата...
Способ шлифования криволинейных поверхностей
Номер патента: 1085778
Опубликовано: 15.04.1984
Авторы: Власов, Калъченко, Пиастро, Шойхер
МПК: B24B 21/00
Метки: криволинейных, поверхностей, шлифования
...1 показана схема шлифования криволинейной поверхности, вид в плане; на фиг. 2 - вид А на фиг. 1.Согласно приведенной схеме осуществляют шлифование поверхности детали 1 с криволинейными образующими 2 и направляющими линиями 3 д.бразивной лентой 4, прижимаемой к детали 1 жестким, например металлическим, контактным роликом 5 с профилем в виде дуги окружности 6. Центр 7 дуги радиусом г совмещен с эквидистантой 8 образующей детали. На наружной поверхности контактного ролика выполнены пазы 9, в которые помещены вставки 10 из материала меньшей твердости, например резины. Они могут синхронно перемещаться в радиальном направлении 11 между наружной поверхностью контактного металлического ролика и обрабатываемой поверхностью по нормам в...
Устройство для замены изношенных роликов пластинчатого конвейера
Номер патента: 1085739
Опубликовано: 15.04.1984
Авторы: Власов, Залькинд, Зябрев, Лебедев, Мишин, Прокопенко
МПК: B23P 19/00
Метки: замены, изношенных, конвейера, пластинчатого, роликов
...расстоянию между соседними валиками шарниров пластинчато, 4 Ого конвейера.На фиг, 1 показано предлагаемоеустройство, общий вид; на фиг. 2 -вид А на фиг. 1; на фиг. 3 - узел11 ентрирования ролика с осью; нафиг, 4 - сечение Б-Б на фиг. 3,Устройство состоит из узла 1 подьема, содержащего гидроцилиндр,который закрыт кожухом 2 в Видегибкой оболочки, тележки 3, к которой прикреплен узел подъема, перемещаемый по рельсам .4, проложеннымвдоль пластинчатого конвейера, накотором осуществляют замену роликов,телескопической стрелы 5, укрепленной на узле подъема с возможностьювращения вокруг его вертикальнойоси и состоящей иэ внешней балки 6 и внутренней балки 7, узла центрирования ролика 8, содержащего раму 3, силовой цилиндр 10 подъема звена цепи...

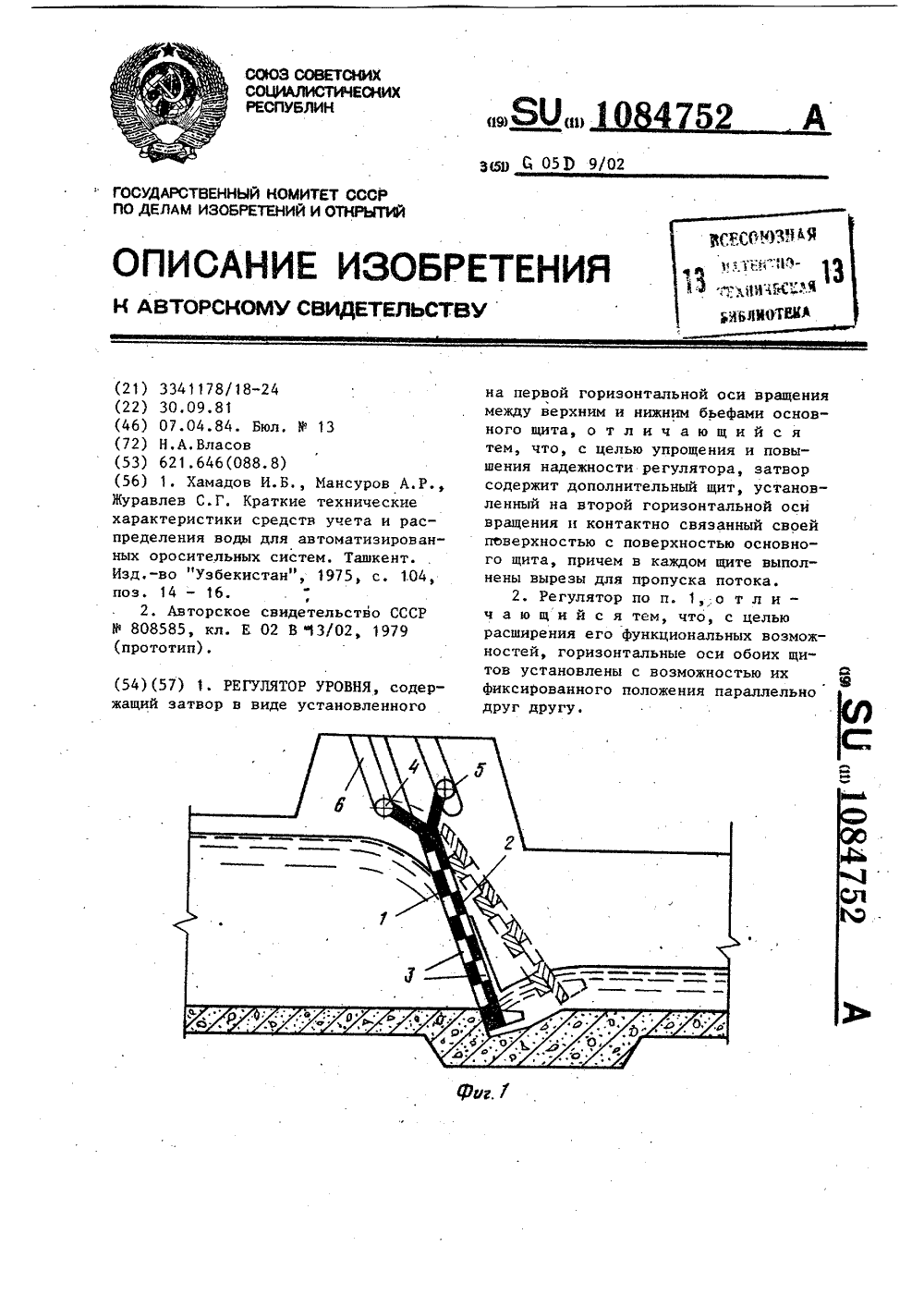

Регулятор уровня
Номер патента: 1084752
Опубликовано: 07.04.1984
Автор: Власов
МПК: G05D 9/02
...содержащем затвор в виде установленногона первой горизонтальной оси вращениямежду верхним и нижним бьефами основ"ного щита, затвор содержит дополнительный щит, установленный на второйгоризонтальной оси вращения и контактно связанный своей поверхностьюс поверхностью основного щита, причемв каждом щите выполнены вырезы для,пропуска потока,Горизонтальные оси обоих щитовустановлены с возможностью их фиксированного положения параллельно другдругу.На фиг. 1 изображен регулятор вслучае регулирования уровня верхнего 50бьефа; на фиг. 2 - то же, в случаерегулирования уровня воды нижнегобьефа.,.Регулятор содержит основной 1 идополнительный 2 щиты, установленные 55между верхним и нижним бьефами, Щитыснабжены вырезами 3. Основной щит 1установлен...
Волновой фрикционный вариатор
Номер патента: 1084518
Опубликовано: 07.04.1984
Авторы: Власов, Воробьев, Воробьева, Козел, Котов, Носов, Покровская
МПК: F16H 15/00
Метки: вариатор, волновой, фрикционный
...который содержит шары 3, установленные в сепараторе 4 и опирающиеся на конические диски 5 и б, 40и регулирующее устройство. Наружныйдиаметр гибкого колеса 2 в недеформированном состоянии выполнен меньшим, чем внутренний диаметр жесткогоколеса 1. Регулирующее устройство ге. нератора волн состоит из электромагнита 7 и якоря 8, соединенного с диском 5 с возможностью перемещения последнего в осевом направлении. Указанный диск 5 связан в окружном направлении с быстроходным валом 9шпонкой 10, Диск жестко закреплен навалу 9. Гибкое колесо 2, выполненноеиз материала с малым модулем упругости, например из резины, закреплено .на тихоходном валу 11,18 2Вариатор работает следующим образом.При вращении быстроходного вала 9 вместе с дисками 5...
Рабочий орган для образования котлованов
Номер патента: 1084366
Опубликовано: 07.04.1984
Автор: Власов
МПК: E02D 3/046
Метки: котлованов, образования, орган, рабочий
...и захватное приспособление, центральная штанга выполнена по высоте с выступами, между которыми размещены инерционные массы, причем расстояние между верхними выступами превышает расстояние между нижними выступами, а корпус имеет стопор для взаимодействия с нижней инерционной массой, причем верхняя плоскость стопора расположена выше уровня нижнего кольцевого выступа центральной штанги.На фиг. 1 показан рабочий орган для образования котлованов, разрез; на фиг. 2 - то же, в процессе подъема; на фиг. 3 - разрез А-А на фиг, 2.Рабочий орган для образования котлованов включает полый корпус с подвижно установленным днищем 2, соединенным с центральной штангой 3, инерционные массы 4 и 5, соединенные гибкими связями 6 и захватное приспособление...
Способ изготовления постоянных магнитов сложной формы из сплавов типа юндк с направленной кристаллической структурой
Номер патента: 1084312
Опубликовано: 07.04.1984
Авторы: Власов, Изгородин, Коноплев, Копцев, Фролов
МПК: C21D 1/04
Метки: кристаллической, магнитов, направленной, постоянных, сложной, сплавов, структурой, типа, формы, юндк
...прямолинейных заготовок, нагрев, деформацию,шлифование и термическую обработкуна высококоэрцитивное состояние,термомагнитную обработку и многоступенчатый отпуск при температурахпо крайней мере 650-550 С в течение 5-24 ч нагрев заготовок осу)оществляют до 1050-1100 С, в штампедеформацию проводят гибкой ступенчато, со скоростью 6 10 - 10 сс выдержкой между ступенями в течение 5-30 с, при этом на первой ступени скорость деформации составляет(6-12) "10 " с " с относительным сужением при изгибе 3-67, на последующихступенях скорость деформации 10 "10 с" с относительным сужением 5-ЗОХ1последующую термообработку изделийпроводят ступенчато: нагрев до1230-1260 С с выдержкой 20-30 мин,охлаждение до 900-920 С .со скоростью150-250 С/мин, а...
Способ определения содержания свободных аминогрупп в пептидил-полимере при твердофазном синтезе пептидов
Номер патента: 1084271
Опубликовано: 07.04.1984
Авторы: Власов, Калей, Подгорнова
МПК: C07C 103/52
Метки: аминогрупп, пептидил-полимере, пептидов, свободных, синтезе, содержания, твердофазном
...под давлением пропус- З 5кают непрерывно следующие реагенты:Раствор тризтиламина в органическом растворителе.2. Органический растворитель.3. Раствор кислоты в органическом 40растворителе,4. Органический растворитель.5. Раствор триэтиламина в органи.ческом растворителе.Раствор 95,который вытекает изкапилляра, собирают отдельно дляспектрофотометрического определениясодержания кислоты, ионогенно связанной со свободными аминогруппамипептидил-полимера,50Количество кислоты, высвобожденной при обработке раствором триэтил"амина, эквивалентно содержанию свободных аминогрупп в пробе. пептидилполимера.55П р и м е р 1. Контроль реакциидеблокирования трет-бутилоксикарбонилглицил-сефадекса.4 71 41,0 г гранул...
Горн агломерационной машины
Номер патента: 1083054
Опубликовано: 30.03.1984
Авторы: Власов, Гнездилов, Жарко, Зябрев, Мишин, Прокопенко
МПК: F27B 21/06
Метки: агломерационной, горн
...этом ребра и кронштей 35ны выполнены с пальцами, на которыеоперты концы винтовой стяжки, а уголок расположен на кронштейнах.На фиг. 1 показана секция горна,вид сбоку; на фиг. 2 - местное изображение узла установки уголка на под.вижных кронштейнах; на фиг. 3 - видА-А на фиг. 2.Устройство состоит.из кожуха 1с футеровкой 2, подвешиваемого на45балках 3 к известным образом выполненной металлоконструкции, поддерживающей горн, уголка 4, закрепленногона подвесных кронштейнах 5, установленных на оси 6, опорные участкикоторой размещены в соответствующихотверстиях ребер 7, прикрепленных ккожуху и Фиксируемых от самопроизвольного поворота с помощью винтовой 54 2стяжки 8 с регулировочной гайкой У,контргайкой 10 и шайбой 1,1, одинконец винтовой...
Способ подготовки магистрального трубопровода к ремонту
Номер патента: 1083026
Опубликовано: 30.03.1984
Авторы: Алексеев, Власов, Кононюк, Михайлов, Нагайник, Хабиров, Черепенников
МПК: F17D 1/00
Метки: магистрального, подготовки, ремонту, трубопровода
...секции в исправную ислив жидкости в емкость для временногохранения, неисправную секцию перекрывают выше повреждения и одновременно сперемещением жидкости из неисправнойсекции в последующую исправную производят слив жидкости в емкость на пониженном участке трубопровода.Способ и порядок действий по опорожнению неисправного участка трубопроводас целью подготовки к ремонту позволяетисключить такие инвентарные средства какобводные системы с запорной арматурой налинейных задвижках трубопровода, насосные станции (передвижные или стационарные), а также сократить дежурные и ремонтные службы. Это в значительной мереснижает капитальные, текущие затраты итрудозатраты.На фиг. 1 и 2 приведены принципиальныесхемы магистрального трубопровода...
Система управления молотом
Номер патента: 1082536
Опубликовано: 30.03.1984
Авторы: Антимонов, Бабин, Батуркин, Бочаров, Власов, Косоговский, Утробин
МПК: B21J 7/46
Метки: молотом
...на станине молота,На фиг. 1 приведена блок-схема системы управления молотом; на фиг. 2 - вид А на фиг. 1, общий вид задающего элемеы- а датчика перемещения бабы; на фиг. 3 - разрез Б-Б на фиг. 1.Система управления молотом состоит из магнитно-импульсного задающего элемента 1, выполненного в виде установленной в Т-образном пазу на бабе молота проставки, в Т-образном пазу которой закреплен пакет пластин 2, торцы которых, образуют зубчатую шкалу, индуктивно взаимодействующую с магнитной головкой 3, установленной на станине молота, При этом расстояние между рабочим зазором магнитной головки и торцами пластин задающего элемента не превышает расстояния между двумя соседними пластинами. Совокупность задающего элемента 1 и магнитной головки 3...
Состав мембраны ионоселективного электрода для определения активности ионов ртути 1 и 2
Номер патента: 1081520
Опубликовано: 23.03.1984
Авторы: Бычков, Власов, Ермоленко, Колодников, Осипова
МПК: G01N 27/30
Метки: активности, ионов, ионоселективного, мембраны, ртути, состав, электрода
...в агатовой ступке до получения однородного порошка, Получают смесь НдС 12 и Акр в соотношении, мас.: 55-45П р и м е р 3. Берут 6,5 г НК 1 и 3,5 г Ар и тщательно рас тирают в агатовойступке до получения однородного порошка. Получают смесь НцгС 12 и А 2 3 в соотношении, мас,Ъ,; 65-35. Полученные смеси прессуют при150 С и давлении 8 т/см 2 в течениетрех минут. Мембрану вклеиваютэпоксидным компаундом в пластиковыйкорпус.Для измерения электродных характеристик применяют следующую электрохимическую ячейку: Ац, АС 1/ КС 1 нас.КЮОЗ 0,1 М/. Исследуемый раствор/Мембрана/ А, Сц. Калибровочныерастворы в концентрационной областиот 10 ) -10 6 М/л готовят из перхлоратов ртути (Г) и ( )при РН=2(Р,01 М Нобуо ), ионная сила создается 0,1 н.раствором НаС...
Виброударное устройство
Номер патента: 1081086
Опубликовано: 23.03.1984
Авторы: Власов, Кашин, Мухин, Трегубов
МПК: B65G 27/22
Метки: виброударное
...каналов в корпусе.Кроме того, в корпусе устройства со стороны манжеты-клапана выполнен кольцевой паз, соединяющий между собой отверстия каналов для подачи сжатого воздуха.На фиг. 1 изображено виброударное устройство в момент начала подачи сжатого воздуха, разрез; на фиг, 2 - то же, в момент совершения выхлопа.Устройство состоит из корпуса 1 с каналами 2 для подачи сжатого воздуха, ударника 3, трубчатой манжеты-клапана 4, расположенной между корпусом и ударником.Корпус снабжен ограничителем 5 перемещения манжеты-клапана, В трубчатой манжете-клапане выполнены зарядно-разрядные отверстия 6. Отверстия каналов 2 соединены между собой кольцевым пазом . В корпусе установлены упорьг 8, снабженные амортизирующими накладками, назначением которых...
Лотковый вибропитатель для сыпучих материалов
Номер патента: 1081083
Опубликовано: 23.03.1984
Авторы: Власов, Мухин, Стажевский, Трегубов
МПК: B65G 11/12
Метки: вибропитатель, лотковый, сыпучих
...широкого изменения угла поворота вибропобудителя 5 в зависимости от изменения наклона лотка 1, вызываемого действием массы транспортИруемого материала, может быть установлена на раме 8 (фиг. 3) с возможностью перемещения по ней с помощью механизма 14, например винтового, и шарнирно соединена с ползуном 15 коромыслом 16, один конец которого соединен с вибропобудителем 5, а другой - шарнирно прикреплен к лотку 1.В случае, если по конструктивным соображениям лоток 1 высоко подвешен над рамой 8 (фиг. 4), раздвижная стойка 7 может быть свободным концом связана с рамой 8 через подпружиненную подвеску 3 с пом ощью винтового регулятор а 17.Вибропитатель работает следующим образом.При включении вибропобудителя 5, находящийся на лотке 1 сыпучий...
Устройство для пробивки скважин
Номер патента: 1079816
Опубликовано: 15.03.1984
Авторы: Власов, Иванов, Котунов, Фатунов
МПК: E21B 7/24
...0 0 1 О. 0 Ж Га 11)1 Я (3 В:Л ",ОтскОкя и сторон( эс 3601(го оргс 3 пг)1первых ударах, что резко сижасг аффскТИВПОСТЬ ПРОХОЦКИ СКВЯЖ:П.11 ыибОГсе Огпзки "1 Г 10 тсхпиГс кой (.;.НОСТИ И ЛСТИЕС 30; )СЗЛЬЛТ(,РС.1 Я сС 10 У Яцляется стРОЙЕ ВО,Я НРООИПКИ СКВс 3 ЖИН, ВКГПОЧЯЮПГС С)с,3013 0 (с.ИСО С 1 г)ЕОЙ И 1) И и ) ГПГГНОЙ К(Йс Рхп 311 КОННОг ПЯ 1153 Вл 51 К)пс Й ц гг ко, О3) 0 Й 3 Ы К Р Е Ц Л Г г Я 0 П 0 Р Н Я 51 П Г И Т;1, Р Ы 0 ОИ Й:)глц 13;ри 30 д 0,ъема расн)чсго орг"ыпа 21 Г,ОСТсТКО 1 ЫТОГО СройТ 13 я ВЛ 5 ГТС 51ОГКЛОСЦРГ СКПаКИПЫ От ВСР.ИКаЛЦ И тп(ЛОТ ЗБГСЧ( 1151 рс 60 ЧГО Ор 31 с 1, ТСНИЖсСТ ЦЫ,(ЖЦОСТЬ РсбОГЫ СТРОЙ(Тг)Ы.1 ел; и;30 брс Гспця - ПОпыпРППГ ны,Гжцосги работы устройства110 таленцея ПГГь ности(ястсяе и, 1:оР ст) ОРстнс лл...
Трамбовка для штампования котлованов
Номер патента: 1079753
Опубликовано: 15.03.1984
Автор: Власов
МПК: E02D 3/046
Метки: котлованов, трамбовка, штампования
...с корпусом 1 ребрами жесткости 9, на которых имеются петли 10, На штанге 4 монтируется инерционная масса 11 с подвижными болтами 12, которая распопагается над втулкой 5, Ребра 9 соединены с инерционной массой 11 посредством гибких связей - подвесок 13, которые крепятся к петлям 10 подвижными боптами 12, На инерционной массе 11 закреплена трубчатая стойка 14, охватывающая штангу 4 и несущая в своей верхней части захватное приспособление 15, к которому крепится тяговый трос 16, Корпус 1 сверху перекрыт съемной крышкой 17 с отверстием 18 для пропуска трубчатой стойки 14, На этой же крышке располагаются анкерные болты 19 с гайками 20 и каретка 21 с пазами 22 дпя фиксированного движения трамбовки по направляющей ферме, На днище 2...
Раствор для химической обработки алюминиевых сплавов
Номер патента: 1079698
Опубликовано: 15.03.1984
Авторы: Власов, Никитина, Фальченко, Шаинский
МПК: C23F 1/00
Метки: алюминиевых, раствор, сплавов, химической
...сплавов, преимушес твеннодля виброабразивного шлифования, содержаший ортофосфорную кислоту, азотнуюкислоту, хлорное железо и воду, дополнительно содержит бифторид калия иперборат натрия при следуюшем соотношении компонентов, мас, ; 50Ортофосфорная кислота(уд. вес 1,4 г/см )Хлорное железоБифторид келияПерборат натрияВода 96982Ортофосфорная и азотная кислотывыполняют роль окислительно-активируюшей смеси, обеспечиваюшей непрерывное .растворение микровыступов, что приводитк сглаживанию микрорельефа, хлорноежелезо и бифторид калия выполняютроль активаторов процесса, так как галоиды, а особенно ионы Р и С 1 интенсивно разрушают устойчивую против действия агресивной среды окисную пленкупостоянно образующуюся на поверхностиалюминия и...
Устройство к токарному станку для нарезки грузоподъемного барабана
Номер патента: 1079365
Опубликовано: 15.03.1984
Авторы: Власов, Калманович, Пескин, Шереметьев
МПК: B23B 5/48
Метки: барабана, грузоподъемного, нарезки, станку, токарному
...устройство к токарномустанку для нарезки груэоподъемногобарабана, содержащее корпус с разме-ценными в нем гитарой с кулачком икоробку подач станка с входным валом 1).Недостатком известного устройства является низкая надежность кинематической цепи, связывающей коробку подач со шпинделем станка, выпол.ненной в виде зубчатой муфты,Цель изобретения - повышение надежности устройства.Поставленная цель достигаетсятем, что в устройство к токарномустанку для нарезки грузоподъемногобарабана, содержащее корпус с размещенными в нем гитарой с кулачком икоробку подач станка с входным валом, введены смонтированное на корпусе гитары коромысло с зубчатымсектором и закрепленная на входномвалу коробки подач станка собачкас храповым колесом, причем...
Устройство для автоматического управления приготовлением формовочной смеси
Номер патента: 1079342
Опубликовано: 15.03.1984
Авторы: Власов, Катушкин, Кудряшов, Николаев, Орлов, Осташов
МПК: B22C 19/04
Метки: приготовлением, смеси, формовочной
...а выход первого блока памятиподсоединен к входу второго блока суммирования, выход которого соединен свходом блока деления и через второйпоогоаммно-командный блок с входомвтооого блока памятиг выход котооогоподсоединен к второму входу блокаделения, выход котооого доединен свторым входом первого блока суммирования,Кроме того, устройство снабжено .датчиком и задатчиком формуемости сыпычих компонентов, третьи; блокомсуммирования и блоком умножения,причем выходы датчика и задатчика соединены с входами третьего блока сумми -рования, выход которого соединен с входом блока умножения, другой вход которого соединен с задатчиком Ьормуемости смеси, а выход блока умножения подключен к третьему входу первого блока суммирования,На чертеже...
Вибровозбудитель
Номер патента: 1079304
Опубликовано: 15.03.1984
Авторы: Власов, Мухин, Трегубов
МПК: B06B 1/16
Метки: вибровозбудитель
...и установленную между последним и корпусомманжету-клапан с уплотнительной кромкой, силовую камеру, сообщенную с источ 50ником энергоносителя, и упругие элементы возврата ударника в исходное положение, снабжен выполненным в виде упругого элемента и размещенным в силовойкамере компенсатором,Кроме того, упругий элемент прддставляет собой пористый материал, изоли 20Недостатками таких вибровозбудителей являются сложность их конструкции и трудоемкость изготовления. рованный от энергоносителя эластичнойперегородкой.На чертеже представлен вибровозбудитель, поперечный разрез,Вибровозбудитель содержит корпус 1,размещенный в нем ударник 2 и установленную между последним и корпусом 1манжету-клапан 3 с уплотнительной кромкой 4, силовую камеру 5,...
Оптико-электронный микрофон
Номер патента: 1078672
Опубликовано: 07.03.1984
Авторы: Аскаров, Власов
МПК: H04R 23/00
Метки: микрофон, оптико-электронный
...в качестве активной среды 1 ионизированный аргон, генерирующий две длины волны 0,48 и 0,53 мкм. Первого длину волны следует использовать для работы интерферометра Майкельсона, а вторую - для мно- Работа оптико-электронного микроголучевого интерферометра. фона в широком рабочем диапазонеПолУпрозрачный светоотражатель 2 звуковых давлений основана на развыполняют с коэффициентом отражения личных чувствительностях двухлуче 97-98 для обеих длин волн, а (олу- вого 1-7 и многолучевого 1, 2, 3, 5прозрачный светоотражатель 3 - с ко и 8 интерферометров к изменениям опэффициентом отражения 40-60. Коэф- тического пути, Вид преобразовательфициент отражения светоделителя 4 ной кривой двухлучевого интерферовыполняют максимально прозрачным на метра...
Устройство для определения минимальной энергии воспламенения веществ от конденсированных искровых разрядов
Номер патента: 1078302
Опубликовано: 07.03.1984
Авторы: Абрамян, Авакян, Власов, Осипов
МПК: G01N 25/50
Метки: веществ, воспламенения, искровых, конденсированных, минимальной, разрядов, энергии
...не учитывается при определенииминимальной энергии укаэанным выражением, В результате резко снижаетсяточность измерений (погрешность составляет более 20) .Наиболее близким к изобретениюявляется устройство для определенияминимальной энергии воспламенениянеществ от конденсированных искровыхразрядов, содержащее высоковольтныйисточник питания, конденсатор ивзрывную камеру с зарядными электродами Г 21.Однако устройство характеризуется недостаточной точностью опреде- .ления в результате изменения сопротивления и деполяризации бакелитового стержня.Целью изобретения является повышение точности измерений,Поставленная цель достигается тем,что в устройство для определения минимальной энергии воспламенения веществ от конденсированных...
Устройство для нанесения набрызгбетонных покрытий в вертикальных горных выработках
Номер патента: 1078084
Опубликовано: 07.03.1984
Авторы: Власов, Малыхин, Харитошин
МПК: E21D 11/10
Метки: вертикальных, выработках, горных, набрызгбетонных, нанесения, покрытий
...крышкой 9 и рассекате- леМ 10.В стенке корпуса насадка в шаровых опорах 1 посредством патрубка 2, выполненного из эластичного материала, например45 50 Предлагаемая конструкция по сравнению.с известной позволяет производить автоматическое регулирование равномерности нане сения бетонной смеси на стенки выработкии повысить качество покрытия за счет равномерности нанесения бетонной смеси. 5 О 15 20 25 30 35 40 резины, закреплены одним концом выходные трубы 13, жестко соединенные с направляющими 14 (фиг. 2). Другой конец выходных труб опирается на направляющие посредством подпружиненных роликовых опор 15 (фиг. 3 и 4), установленных в пазах 16 направляющих 14, соединенных стержнями 17 с роликами 8, которые опираются на гофрированный диск 3....
Способ выпуска руды
Номер патента: 1078073
Опубликовано: 07.03.1984
Авторы: Власов, Мухин, Рогалевич, Ряшенцев, Трегубов
МПК: E21C 41/06
...отбитой руды, обладающей магнитными свойствами, путем равномерности ее истечения под обрушенными породами.Поставленная цель достигается тем, чтосогласно способу выпуска руды, включаюпему проведение откаточных и выпускных выработок ца горизонтах, перемещение отбитой руды в блоке и по выпускным выработкам под действием собственного веса и механических колебаний, создаваемых в зоне выпускных выработок, откаточные выработки смежных горизонтов соединяют скважинами, затем в скважинах и по откаточным выработкам прокладывают изолированные проводники и в процессе истечения отбитую руду в объеме блока подвергают периодическим колебаниям переменным по величине и направлению магнитным полем, создаваемым путем периодического пропускания...
Пневматическая машина ударного действия
Номер патента: 1078053
Опубликовано: 07.03.1984
Авторы: Власов, Кашин, Мухин, Трегубов
Метки: действия, пневматическая, ударного
...Нмес 1 о амортизирующих пружин 5 могут быть использованы втулки, выполненные из губ дтого пористогоматериала, что может удешевить изготовление машины. Приспособление 2 крепления инструмента выполнено с наковальней 7 и в месте прохождения через корпусную пластину 1 имеет квадратное сечение. К нижней части корпусной пластины 1 на шарнире 8 подвижно прикреплено ярмо 9, к верхней части которого прикреплен боек 10, который в момент удара по наковальне 7 соосно расположен с приспособлением 2 крепления рабочего инструмента 3. Между ярмом 9 и корпусной пластиной 1 помещена манжета-клапан 11, снабженная в верхней части ограничителем 12 отгиба ее уплотнительной кромки и образуюшая при контакте с ярмом 9 силовой блок 13, который через...
