Терешкин

Номер патента: 1449849

Опубликовано: 07.01.1989

Авторы: Аскаров, Бондарцев, Терешкин

МПК: G01M 7/00, G01P 21/00

Метки: испытаний, ударных

...13 с направляющим штоком 14, ригелем 15, который взаимодействует с водилом 12, указателем 1 б энергии маятника 8, а также микрометрическими винтами 17 и 18.Наклонная плоскость 5 установлена с уклоном в сторону, противоположную возбудителю, и образует с платформой 3 пару трения скольжения, а на144Платформе 3 смонтирована выставляеМая в горизонтальной плоскости с поиощью микрометрического винта 19 . площадка 20 для крепления испытуемо,го изделия 4 с помощью, набора зажимных пластин 21 для регулировки центра масс платформы 3. Испытуемым иэделием 4 является средство измере-, ния ускорения. На фиг. 2 введены следующие обозначения: ш - масса платформы 3 с изделием 4, пластинами 21, площадкой 20 и винтом 19; я - ускорение силы тяжести; Р...

Номер патента: 1436101

Опубликовано: 07.11.1988

Автор: Терешкин

МПК: E02B 7/36, G05D 3/12

Метки: гидротехническим, затвором, шлюза

...спаренньн. наодном валу дна потенциометра, Выхсдысумматоров 12 связаны с входами регулируемых электрогидравлических уста"новок 1. Устройство работает следующим образом.При движении затнора 5 посредством силовых поршней 3, связанных по 5 средством штокон 4 с кромками затвора, длина магнитопроводов трансформаторов не остается неизменной, поэтому магнитное сопротивление изменяется и зависит от положения поршней 3.-" Причем при синхронном движении затвора 5 магнитные сопротивления обоихмагнитопроводов равны, а при несинхронном они отличны, Так как магнитноесопротивление не остается постоянным,1 то не остается постоянным магнитныйпоток в магнитопронодах и ЭДС на вторичных обмотках 7 трансформаторов, аследовательно, и на входах реверсивного...

Номер патента: 1425118

Опубликовано: 23.09.1988

Авторы: Азовский, Алексюткин, Болотин, Бубнов, Волков, Карасев, Константинов, Лапандин, Савчук, Терешкин, Устич, Юдин, Ярлыков

МПК: B61F 5/16

Метки: вагона, пятниковый, узел

...отплоского основания поперечного сечения с цилиндрическим заглублецием вцентре ее наружной поверхности диаметром Д, соответствующим размерувкладыша 7. Последний представляетсобоц пластину 8, подкрепленную сверху в центральной части и по перифериизамкнутыми с уменьшающейся толщинойот основания 9 к верхней кромке 10кольцевыми ребрами 11 и 12 жесткости.Опорная поверхность 13 вкладыша, контактирующая с подпятником 4, по наружному диаметру имеет коническийскос 14. Ширина скоса Л составляетвосемнадцатую часть диаметра Д вкладыша, а глубина Н - пятую часть шцоины Л. Вкладыш 7 своей верхней кромкой 10 кольцевых ребер 11 и 12 устанавливается в цилиндрическое заглублецие пятника 1, который крепится к раме вагона болтами. Противоголожной...

Номер патента: 1411369

Опубликовано: 23.07.1988

Авторы: Дробилов, Иванов, Терешкин

МПК: E02C 1/06

Метки: камер, многоступенчатого, наполнения, режимом, шлюза

...включатель, получив предварительно разрешение на включение по связи25.1 после окончания работы электродвигателя 1,2, включается и запускает3 14113двигатель 1. 2 перепускных клинкетоввторых ворот.По той же самой программе работает аиловая установка 8, 1 на двигатель1,2, питание при этом подается также5по шине 4. Система блокировок (не показана) запрещает включение любой последующей установки (по направлениюшлюзования), если работает предыдущая силовая установка. Поэтому последняя сопровождает шлюзование судкаили группы судов до самого верка припоследовательном включении по командесигналов с конечных выключателей 15(каналов 28, 1-28. 5) остальных двигателей 1,3-1,6 приводов перепусккыхворот камер шлюза. Порядок передачисигналов и...

Номер патента: 1397595

Опубликовано: 23.05.1988

Автор: Терешкин

МПК: E02C 5/02

Метки: камеры, наполнения, опорожнения, шлюза

...5. В закрытом положении затворазаслонки 22 закрываются полностью, аклинкеты 9 и 10 устанавливаются горизонтально. Затворы при этом перекрывают верхний бьеф воды. Но нижняякромка затвора все еще находится взакладной, поэтому вода из камер дляприема судов снизу может сливаться,например, через затворы галерей, ннижний бьеф,Для наполнения снова открываются заслонки 22, поплавки вместе с затвором снова приходят в движение вверх, внизу затвора образуется щель для поступления воды в камеры при ее наполнении.При наполнении камеры поверхность воды как правило имеет уклон того или иного направления. Допустимый уклон определяется водоизмещением шлюзовых судов. От уклона зависят усилия в швартовых судов при наполнении и опорожнении....

Номер патента: 1394419

Опубликовано: 07.05.1988

Авторы: Офицеров, Росина, Терешкин

МПК: H03K 5/01

Метки: биполярных, импульсов, приемник

...12, 13, 16 и 17 срабатывают элементы 19, 18, 15 и 14.В результате появляется отрицательный импульс на выходе элемента И-НЕ 18 (фиг.2 л), на выходной шине23 - положительный импульс, а триггер20 по входу Н переключается в "нулевое состояние, поэтому на выходнойшине 22 формируется нулевой потенциал,Длина ликии определяет величинузатухания электрического биполярногосигнала, поэтому в зависимости отусловий применения нходные импульсымогут по амплитуде отличаться примерно на порядок. Для повышения достоверности принимаемой информации необ 15 ходимо, чтобы величина порога компаратора 3 и 4, т,е. величина положительного напряжения смещения на входах этих компараторов, изменялась взависимости от амплитуды принимаемых20 сигналов. В противном...

Номер патента: 1388829

Опубликовано: 15.04.1988

Автор: Терешкин

МПК: G05B 19/02

Метки: задающее, программное

...контакта реле К 1.1 времени и к сумматору контактом К 1,2 обратной полярностью по отношению к напряжению 17 (с), Четырехполюсник 3 собран на элементах Н,1 С с такими параметрами, чтобы ток х изменялся апериодически по кривой, практически совпадающей с ьП = .й на участке оа (фиг. 2), Сигнал этот 617 будет вычитаться из напряжения Б(с), поступающего на сумматор 5 с блока 2 задания В период до Т р замкнуты оба контакта К 1,5 и К 1,б реле времени в блоке 2 задания ступенчатой кривой.Сумма двух сигналов, поступающих наинтегратор 7, будет формиронать наего выходе участок оа ступенчатойкривой оаЬ, более крутой, чем учас-ток аЬ, В момент времени р происходит переключение реле 1, приэтом к напряжению Н подключается четырехполюсник 4...

Номер патента: 1381330

Опубликовано: 15.03.1988

Авторы: Кошевой, Кьамынина, Терешкин

МПК: G01B 7/32

Метки: объекта, площади, поверхности, электропроводного

...пленки обеспечивают внесение вэлектролит такого количества продуктов еерастворения (деполяризатора), которое расходуется в процессе измерения. Таким образом, обеспечивается поддержание в элек, тролите материального баланса по деполяризатору, что позволяет получить стабильные результаты измерений во времени. Способ может быть реализован следуюшим образом.Измеряемый образец обезжиривают в течение 2 мин при 20 С в растворе состава, г/л: серная кислота 28, препарат ОС - 20 8, выдерживают на воздухе в течение 20 с, промывают в проточной воде в течение 2 мин и вновь выдерживают на воздухе в течение 20 с. Затем образец в качестве катода погружают в ванну определения площади поверхности с раствором электролита при 20 С состава, г/л:Натрий...

Номер патента: 1371884

Опубликовано: 07.02.1988

Авторы: Степин, Терехов, Терешкин, Шихирев

МПК: B24B 37/02

Метки: доводки, отверстий, притир, цилиндрических

...шпинделе ловодочного станка цритир, сегменты которого цреднарительщ) сведены (плоскость Г стыка сегментов совпадает с больц)ой осью отверстия В 1, нводят в обрабатываемое отверстие летали 12. Затем нклктчдют приводы главных движений станка и осуществляют расфиксацию сегментов притира путем поноротд кольца 8 на 90 (плоскость Г перпендикулярна большой оси отверстия В. При этом сегменты 3 и 4 под дейстнием пружин 5 поворачиваются на осях 2 в направлении цо часовой стрелке до контакта своими рабочими поверхностями с вцутренней поверхностью обрабатываемого отверстия и начинается цикл обработки. В процессе доводки происходит автоматическая раздвижка сегментов по мере снятия црипускд с обрабатываемой поверхгности. По достижении заданного...

Номер патента: 1351821

Опубликовано: 15.11.1987

Авторы: Кузьмич, Миронов, Нурмамбетов, Скобелев, Терешкин

МПК: B61C 9/48

Метки: осевого, подвеска, редуктора

...для обеспечения вписывания в ограниченное габаритное пространство и обхода траверсы 1 Й тормозной рычажной передачи тележки, которая позволяет применить подвеску с оптимальными параметрами, обеспечивающими наименьшие динамические нагрузки на элементы шарниров 15, скомпанованных из двух резиновых конических втулок 16 в объемно-сжатом состоянии на определенное усилие, при этом исключается трение конических втулок 17 стержней 3-6 с поверхностями крестовины 7, кронштейнов 12, 13 коромысла 11 и фиксированных нажимных шайб 18, кроме того исключается возможность проникновения пыли и влаги в рабочую среду шарниров и представляется возможным обеспечение минимальных радиальных деформаций шарнировпри максимальных нагрузках.При вращении колесной...

Номер патента: 1335713

Опубликовано: 07.09.1987

Авторы: Коптилов, Рожко, Терешкин, Штомпель

МПК: E21F 3/00

Метки: воздуха, газовыделением, лаве, низким, охлаждения

...лавы. 10На чертеже представлена технологическая схема, реализующая предлагаемый способ.Схема состоит из основного воздухоохладителя 1, размещенного на от каточном горизонте 2, теплообменная поверхность 3 которого подключена к трубопроводам нижнего яруса 4 вторичного хладоносителя, и размещаемого на вентиляционном горизонте 5 20 вспомогательного охладителя б, к напорной стороне 7 которого присоединен автономный воздуховод 8, оснащенный воздуховыпускными отверстиями 9, к всасывающей стороне 10 присоединена 25 насадка 11 для изменения направления и рециркуляции части вентиляционного воздуха, а к теплообменной поверхности 12 подключены трубопроводыверхнего яруса вторичного хладоноси теля.Способ осуществляется следующим образом.Часть...

Номер патента: 1320259

Опубликовано: 30.06.1987

Авторы: Агеенко, Кириллов, Терешкин, Чекулаев

МПК: C23C 8/60

Метки: нанесения, покрытий, фрикционно-механического

...паз, в который входит стопорный винт 10, . фиксирующий от поворота винт 9 относительно корпуса 1. Винт 9 служит для присоединения устройства к шпинделю расточного станка. В корпусе 1 на осях установлены ролики 12. К корпусу 1 со стороны обрабатываемой детали 13 прикреплены шайба 14 и наконечник 15, В шайбе 14 выполнено два глухих отверстия, расположенные параллельно и находящиеся по обе стороны от оси устройства, в которых установлены толкатели 16 и прутки 17 наносимого материала, например латуни. В толкателях 16 установлены шарики 18, а в наконечнике 15 на оси 19 установлена пружина 20, входящая своими концами в отверстие 21 толкателей 16. В корпусе 1 установлен тро 2сик 22, проходящий по роликам 8, 12 через отверстия толкателей...

Номер патента: 1291675

Опубликовано: 23.02.1987

Авторы: Иванов, Костров, Терешкин

МПК: E02C 1/06

Метки: камеры, наполнения, шлюза

...2.1 и 2.2, что в конечном итоге приводит к корректировке скорости перемещения затвора 1,При этом сохраняется порядок и последовательность работы элементов схемы блока 3 стабилизации движения, поддерживающего бесперекосное движение затвора 1 с необходимой скоростью по сигналам обратных связей, поступающих с датчиков (не показаны) перекоса и скорости затвора.Действительный уклон водной поверхности в камере шлюза определяется по разности глубин, измеренных в местах установки датчиков 13 и 14 уровня, в качестве которых могут быть использованы устройства известных конструкций (например, акустические, поплавковые и др.), позволяющие измерять расстояния от водной поверхности до дна камеры и преобразовывать их в пропорциональный...

Номер патента: 1265706

Опубликовано: 23.10.1986

Автор: Терешкин

МПК: G05D 3/14

Метки: двустворчатым, затвором, шлюза

...1 могут быть связаны с выходами конечных выключателей 13 и 14. Сельсины 4 и 5 представляют собой блоки контроля перемещения затвора.Устройство работает следующим об" разом.После включения в сеть установок 1 подключения к ним электродвигателей 2 приходят в движение створки 3 двустворчатых ворот (или кромки подъемно-спускного затвора, или затворы галерей), Начинают вращаться механи" чески связанйые с валами створок .сельсин-датчики 4 и соответственно сельсин-приемиики 5, электрически связанные с сельсин-датчиками 4. Один из сельсин-приемников 5 с помощью зубчатой пары 6 приводит во вращение винт 8 блока синхронизации, другой сельсин-приемник 5 с помощью зубчатой пары 7 с такой же частотой вращения и в ту же сторону вращает гайку...

Номер патента: 1262453

Опубликовано: 07.10.1986

Авторы: Иванов, Терешкин

МПК: G05B 19/43

Метки: гидротехническим, затвором, программное

...датчика на управляющий электрод оптронного тиристора -го приемника, последний открывается, что приводит к сбросу выходных сигналов интеграторов 13,1 и13.2. После прохождения датчикомочередного приемника на входы интеграторов подаются постоянные по величине сигналы и на выходах интеграторов появляются линейно возрастающие сигналы. В момент сброса выходных сигналов интеграторов в преобразователях 19 и 20 скорости фиксируются максимальные величины этих сигналов и производится деление постоянной величины, пропорциональной расстоянию между приемниками на максимальное значение поступившего сигнала, величина которого пропорциональна времени прохождения кромкамизатвора 7 расстояний между приемника-ми 12. 1 1, ,(12,2 1)В результате на...

Номер патента: 1258874

Опубликовано: 23.09.1986

Авторы: Агеенко, Терешкин, Чекулаев

МПК: C23C 8/60

Метки: нанесения, покрытий, фрикционно-механического

...к корпусу 1 и прижата к упору 19 на рамке 14 за рычаг 20, Рамка 14 с помощью рычага 21 и пружины 22также удерживается в нормальном положенки и прижата к упору 23 на корпусе 1. Управление работой электрической системы обеспечено взаимодействием контакта 24, установленного на корпусе 1, и контакта 25, установленного на плунжере 2, Оси 15 подвески сухаря 16 и рамка 14 эксцентрично расположены относительно центра шарового шарнира 17, через который проходит инструмент 5 к обрабатываемой детали 26 с углублением 27,Обработку устройством производят на токарном станке (не показан),Устроиство крепят, например, в резцедержателе, а деталь 26 получает вращение от шпинделя. Обрабатываемую поверхность смачивают при этом рабочей жидкостью. Пружина 3...

Номер патента: 1257314

Опубликовано: 15.09.1986

Авторы: Полехин, Терешкин, Шевандин

МПК: F16F 5/00

Метки: амортизатор, гидравлический, двухтрубный, телескопический

...гофрированную упругую трубу и образует с рабочим цилиндром 2 полость 25,Двухтрубный телескопический гидравлический амортизатор работает следующим образом. При ходе сжатия шток 8 с поршнями 9 и 11 движется вниз, рабочая жидкость при этом из подпоршневой полости 10 по сверлению 18 и пазам 24 поступает в полость цилиндрической расточки 16 дросселирующего клапана 6, приподнимает перепускной клапан 7 н далее через полость хвостовика 19, проточку 22 сверления 21 перетекает в камеру 13. Одновременно жидкость, вытесняемая штоком 8 при ходе сжатия, перетекает через клапан 5 в полость 25. При этом корпус 1 упруго увеличивает 1 О 15 20 25 зо 35 40 45 свою длину, принимая на себя часть нагрузки от кузова транспортного средства. В конце хода...

Номер патента: 1239013

Опубликовано: 23.06.1986

Авторы: Полехин, Терешкин, Шевандин

МПК: B61G 9/08, F16F 5/00

Метки: автосцепки, аппарат, гидравлический, железнодорожного, поглощающий, средства, транспортного

...гайками 24. В камере Б, образуемой стенками 55 компенсационного резервуара 2, размещены герметичные сферические оболочки 25, выполненные из упругого ма 13 Хтериала например резины, Оболочки25 заполнены газом, например атмосферным воздухом, Количество, размеры и материалы оболочек должны определяться расчетным путем, исходя изобъема вытесняемой поршнем 4 жидкости и усилия, требуемого для обеспечения обратного хода аппарата.Свободное от оболочек 25 пространство в резервуаре 2, а также внут"ренняя полость рукава 22 и полостивнутри корпуса 3 аппарата заполненырабочей жидкостью. Для предотвращения случаев закрытия отверстия 26 рукава в компенсационном резервуаре 2оболочками 25 при обратном перетекании жидкости предусмотрен...

Номер патента: 1235990

Опубликовано: 07.06.1986

Авторы: Агеенко, Зимин, Симонов, Терешкин, Чекулаев

МПК: C23C 24/06

Метки: нанесения, покрытий, фрикционно-механического

...предприятие, г. Ужгород, ул . Проектная, 4 . Изобретение относится к оборудованию для нанесения покрытий фрикционно-механическими способами.Целью изобретения является повышение производительности, 5На чертеже представлена принципиальная схема устройства.Устройство содержит корпус 1,соединенный неподвижно с ведущим валом 2. Соосно с ведущим валом 2 установлена солнечная шестерня 3., В корпусе 1, выполняющем роль водила,установлены шестерня-сателлит 4 исвязанная с ней через вал 3 звездочка 6, Причем шестерня-сателлит 4 входит в зацепление с зафиксированнойот поворота солнечной шестерней 3.Звездочка 6 через цепь 7 соединенасо звездочкой 8, С корпусом 1 связанрегулирующий корпус 9, В корпусе 1установлена коронная шестерня 10,связанная...

Номер патента: 1209496

Опубликовано: 07.02.1986

Авторы: Губарева, Дровосеков, Колесник, Ребенок, Терешкин, Чашкин

МПК: B61D 7/26

Метки: бункерного, вагона, закрывания, крышек, люков, открывания, разгрузочных

...в закрытом положениис приводом от пневмоцилиндра);на фиг. 4. вид В на фиг,1 (устройство в закрытом положении с червячным приводом);на фиг.5 - вид Г на фиг.2.Устройство состоит из ведущегорычага 1, установленного на кронштейне 2, ведомого рычага 3, жестко закрепленного на приводном валу 4, регулируемого по длине соединительногоэлемента 5, соединяющего концы ведущего 1 и ведомого 3 рычагов и тяг 6,соединенных с двуплечим рычагом 7,приводного рычага 8, жестко закрепленного на дополнительном валу 9,цилиндра 10, установленного на подвеске кронштейна 11 и соединенного сприводным рычагом 8, червячного сектора 2, жестко установленного надополнительном валу 9, закрепленногона кронштейне 13, червячного вала14, установленного на цапфах в кронштейне...

Номер патента: 1204444

Опубликовано: 15.01.1986

Авторы: Полехин, Терешкин, Шевандин

МПК: B61G 9/08, F16F 5/00

Метки: аппарат, гидравлический, поглощающий

...5. опирающийся на цилиндрический хвостовик 25, выполненный на стержне 19. Втулка обратного клапана 15 снабжена перфорированным полым хвостовии сообщенной каналом с полостью прямогоклапана. 3. Аппарат по и. 1, отличающийся тем, что другой конец гибкой оболочки смонтирован на наружной поверхности плунжера с возможностью осевого перемещения. 2ком 26, который служит направляющей втулкой для тарельчатых пружин, образуюших предохранительный клапан 6. Усилие сжатия тарельчатых пружин регулируется вращением корпуса обратного клапана 15 относительно поршня 23.При срабатывании предохранительного клапана 16 жидкость из рабочей камеры 1 в компенсационную камеру 2 поступает через радиальные сверления в хвостовике втулки 26, кольцевые зазоры по...

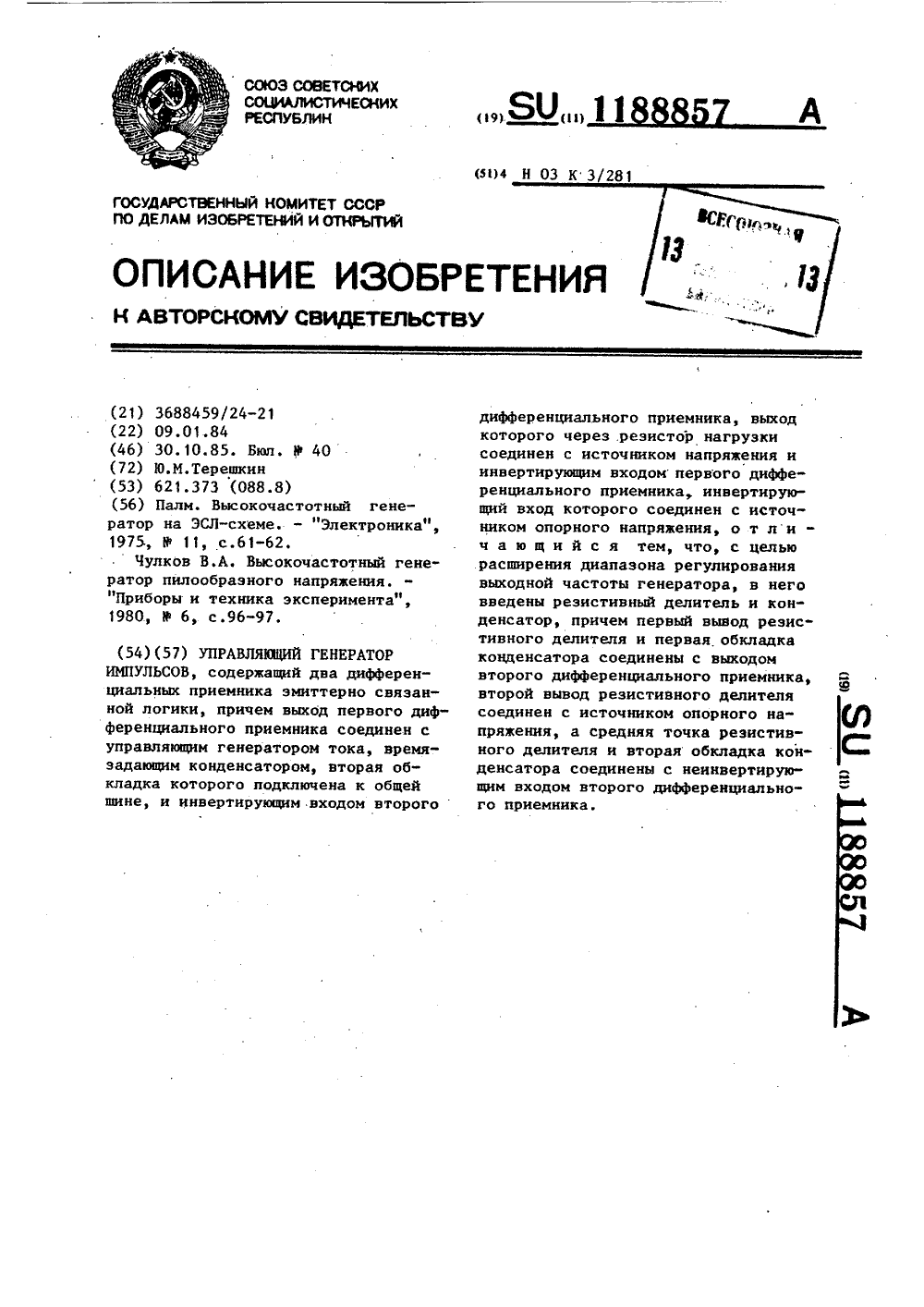

Номер патента: 1188857

Опубликовано: 30.10.1985

Автор: Терешкин

МПК: H03K 3/281

Метки: генератор, импульсов, управляемый

...1 будет напряжение низкого логического уровня, равное сумме падения напряжения на резисторе 19 за счет тока генератора17 и напряжения эмиттер-база транзистора 18.Дифференциальный приемник 2 работает аналогично дифференциальномуприемнику 1,Источник 4 опорного напряжениявырабатывает на выходе напряжение(ц), равное средней величине логического перепада выходных сигналовдифференциальных приемников.Напряжения логических уровней Ци ц и опорное напряжение цоустанавливаются такой величины, чтобы переключатели токов дифференциальных приемников находились в ненасыщенном режиме, что обеспечивает максимальное быстродействие. Так, длясерии К 500 стандартных интегральных схем эмиттерно связанной логикиэти напряжения равны Цз =-О, 8 В, Ц =-1, 8 В;...

Номер патента: 1188669

Опубликовано: 30.10.1985

Авторы: Алексеев, Луховской, Потапов, Терешкин, Юдин

МПК: G01R 25/00

Метки: фазометр, цифровой

...двоичных разрядов цифровой части данного устройства; фиксация запя-той между целой и дробной частью кода измеренной частоты. 20Текущее число и двоичных разрядов, необходимых для представления целой части, измеряемой частоты, определяется с помощью неравенствап) Зов -ММг что эквивалентно совместному выпол нению неравенств Из последнего выражения следует,в-ачто с погрешностью +2 М , стремяс отп 1Мт О30 Решение этих неравенств осуществляется путем последовательного умножения числа Мт на 2, сравнения этих произведений с числом И, подсчета и фиксации числа и этих сравнений, 35 Эта операция в предлагаемом устройстве осуществляется следующим образом. Из счетчика 11 импульсов код И-. записывается в регистр 12 сдвига и поступает на входы...

Номер патента: 1187100

Опубликовано: 23.10.1985

Авторы: Алексеев, Луховской, Потапов, Терешкин, Юдин

МПК: G01R 25/08

Метки: фазометр, цифровой

...одному периоду исследуемого сигнала, В свою очередь этот код соответствует фазоз 1187вому сдвигу 360 ф исследуемого сигнала (с учетом текущего значения частоты). Из счетчика 11 импульсов этоткод записывается в регистр 12 сдвига,При каждом х-м сдвиге, где д=1,2,3,,и, и - число разрядов фазометра,в этом регистре Формируется цифроваяэталонная мера Фазового сдвига И, /2о(360 /2 ). После и сдвигов в регистре 12 сдвига (при проведении каждого измерения) Фиксируется наименьшая цифровая мера Фазового сдвигаИ /2" (360 /2"), которая определяетцену единицы младшего разряда выходного кода фаэометра, 5При сдвиге кода И на один разряд вправо (старшие разряды в регистре 12 сдвига расположены слева) фиксируется в регистре 12 сдвига...

Номер патента: 1186710

Опубликовано: 23.10.1985

Авторы: Бушков, Кошевой, Петров, Семашко, Терешкин

МПК: C25D 21/12

Метки: растворов, способности, травильной

...в разомкнутое состояние. На П-образных элементах 7 и 8 закреплены штыри 13 и 14 для взаимодействия с соответствующим из упоров 11 и 12. На перемычке 4 расположены также контакт 15 фиксатора 16 времени травления, выполненного в виде электроизмерительего оси и взаимодействия с защелкой.3. Устройство по и. 1, о т - л и ч а ю щ е е с я тем, что, зажимы соединены с поворотным валом посредством гибкой тяги и обводных роликов. ного прибора. На перемычках 3 и 4установлены по дна обводных ролика 17, Кроме того на перемычке 3установлены катушка 18 с проволокой-образцом 19, поворотный вал20 с барабаном 21 и приводом,направляющий ролик 22 и связанныйс ним фиксатор 16 времени травления.Элементы 5 и.б зажимов связаны споворотным валом 20 через...

Номер патента: 1177388

Опубликовано: 07.09.1985

Авторы: Агеенко, Терешкин, Чекулаев

МПК: C23C 8/00

Метки: нанесения, покрытий, фрикционно-механического

...10, которыезаФиксированы от поворота в одну сто рону храповиками 11.Подающие ролики находятся в контакте с токоподводящими щетками 12,например, граФитовыми, Для обеспечения возможности перемещения магнитопровода б относительно корпуса впоследнем выполнены пазы 13.На корпус установлены контакты 14,которые замыкают и размыкают электрические цепи обмоток 7 и щеток 12, ЗОДеталь 15 установлена с возможностьюконтакта с инструментом 5.Устройство работает следующимобразом.Вращением регулировочной гайки 4сжимают пружину 3 до получения необходимого рабочего усилия. В устройство вводят инструмент 5, напримерлатунную проволоку, так, что про 88волока выступает из корпуса 1 на определенную величину (5-10 мм). Устройство крепят в резцедержателе...

Номер патента: 1175774

Опубликовано: 30.08.1985

Авторы: Дьяченко, Колесник, Олефир, Ребенок, Терешкин, Трубачев, Царапкин

МПК: B61D 7/20

Метки: бункерного, вагона, закрывания, крышек, люков, открывания, разгрузочных

...возможностей,На фиг. 1 изображено устройство на вагоне, вид сбоку; на фиг. 2 - привод устройства, общий вид, узел 1 на фиг. 1; на фиг. 3 - сечение А-А на фиг. 2,Устройство состоит из смонтированного под вагоном приводного вала 1, связанного кинематически с крышками люков, и червячного привода 2, расположенного в концевой части кузова. Червячный привод 2 содержит червяк 3 с вертикально расположенным валом 4, червячный сектор 5 и продольный вал 6, на конце которого жестко закреплен двуплечий рычаг 7. Червячный привод 2 установлен на раме при помощи кронштейнов 8. Вал 4 червяка 3 в верхней части крепится при помощи балочки 9 и приводится во вращение посредством штурвала 10. Приводной вал 1 и продольный вал 6 червячного привода 2 по...

Номер патента: 1157087

Опубликовано: 23.05.1985

Авторы: Берштейн, Дерябин, Коваль, Малыгин, Матвиенко, Михалев, Осадчук, Попов, Сотников, Терешкин, Шагалов

МПК: C21D 7/02

Метки: упрочнения

...в среднейчасти нижнего пояса.В наиболее напряженных зонахуказанных деталей остаточные плас-тические деформации находятся в , пределах 0,05-0,47. Затем проводятусталостные испытания упрочненныхдеталей. В табл.1 приведена живучесть деталей. В табл.2 приведеновлияние упрочнения на выносливостьдеталей с литейными дефектами.Испытания боковых рам и надрессорных балок проводят в режиме постоянной средней нагрузки цикла,равной соответственно 300 и 400 кН,а поддерживающих балочек в режимепостоянного коэффициентаасимметрии,равного 0,29.Живучесть деталей, приведеннаяв табл.1, определяется как разностьчисел циклов переменной нагрузкидо разрушения (Бр) и появления первой трещины длиной 20 мм (Я,.).Сравнение вариантов в зависимостиот величины...

Номер патента: 1139981

Опубликовано: 15.02.1985

Авторы: Иванов, Лазарев, Терешкин

МПК: G01L 3/00

Метки: вращающего, момента, синхронного, электродвигателя

...1, и неподвижнойобмоткой 5, размещенной на полюсахмагнитопривода 6, связанного с основанием, а также переменный резистор7, корпус обмотки которого жесткосвязан с ьалом электродвигателя 1,а ось 8 подвижного контакта - с валомиспытуемого синхронного электродвигателя 9. Синхронные частоты вращенияэлектродвигателей 1 и 9 должны бытьодинаковыми, кроме того, резистор 7электрически по последовательной схеме соединен с подвижной обмоткой 3индуктивного преобразователя 2 и контактными кольцами приводного двигателя 1 (в случае применения синхронного двигателя 1 с постоянными магнитами питание обмотки 3 может бытьвзято с контактных колец испытуемогосинхронного двигателя 9). Неподвижная обмотка 5 своими концами подключена к выходным...

Номер патента: 1132146

Опубликовано: 30.12.1984

Авторы: Жданович, Мильман, Терешкин

МПК: G01B 7/32

Метки: объекта, площади, поверхности, электропроводного

...от приложенной разности потенциалов для Фиксированного момента времени; на фиг. 3 - теоретическая а) и реальная б) зависимостипредельного тока от времени.Установка для реализации способа содержит ванну 1 с электролитом и размещенными в ней анодом 2; электродом 3 сравнения и измеряемым объектом 4, которые подключены к источнику пита3 1132146 ния - потенциостату 5. В цепь анода 2 включены цифровой амперметр б и/или электронный (электрохимический) интегратор тока - кулонометр 7, К входу амперметра б подключено реле 8 времени с нормально замкнутым контактом в цепи анода 2 ванны 1.Сущность способа определяется двумя основными свойствами предельного тока диффузии, одно из которых заключается в том, что предельный ток 1 лр диффузии в любой...
