Сергеев

Номер патента: 935668

Опубликовано: 15.06.1982

Автор: Сергеев

МПК: F16L 7/00

Метки: вкладышей, труб, футерованных, центрирования

...стороны.На Фиг. 1 показана кольцеваяпрокладка между торцами двух смежных .вкладышей, на фиг. 2 - устройство,общий вид, на Фиг. 3 - разрез А-Ана Фиг, 2,Кольцевая прокладка состоит иэ тзнаружного 1 и внутреннего 2 колец,выполненных, например, иэ проволоки. Кольца 1 и 2 соединены раскосами 3, На внутреннем кольце 2 установ"лены центрирующие накладки 4, а на"ружное кольцо 1 разделено на сегменты, снабженные на торцах концевыми отгибами 5, направленнымив противоположные стороны.935668 4бой и вкладышем заполняется цементным раствором известным способом,Данное устройство упрощает центрирование и фиксацию стыков труб Формула изобретения Для придания большей жесткости устройству, обеспечения центровки по внутреннему диаметру вкладышей 6 и 7 и...

Номер патента: 935423

Опубликовано: 15.06.1982

Авторы: Броневский, Полыковский, Сергеев

МПК: B66B 5/16

Метки: кабины, лифта, ловитель

...Для уменьшения трения между клиновыми поверхностями клина 4и обоймы 2 размещен сепаратор 8,который установлен с помощью пла 935423Иок 9 и 10. Концы рычагов 3 жесткосоединены со втулками 11 установленными а воэможностью поворота в отверстии основания 1. Втулка 11 имеет внутренние шлицы, при помощи которых она соединена с торсионом 12,второй конец которого жестко закреплен на каркасе кабины. Шарнирноесоединение рычагов 3 с обоймой 2осуществлено при помощи пальца 13,шайбы 14 и шплинтов 15. Клин 14 свя" що.эан с механизмом включений тягой16, жестко закрепленной., на клине4. Для ограничения хода клина 4 нанем установлен регулируемый упор 17.. Регулировка положения обоймы 2 относительно основания 1 осуществляется регулируемым упором 18.Работа...

Номер патента: 935388

Опубликовано: 15.06.1982

Авторы: Динкевич, Куснер, Липстман, Маликов, Сергеев, Хохлов

МПК: B65G 1/06

Метки: изделиями, кареток, между, направляющими, передачи, подвесными, путями

...ограничитель 22, предохраняющий от произвольного скатывания кареток 23 с монорельсов 15. На каретки 23 навешиваются швейные изделия 24. 40 45 Работа устройства осуществляется следующим образом. 50 При приемке швейных изделий 24 каретки 23 размещают на монорельсе 15 тележки 14, которую подают к накопителю 5. Затем включают в работу устройство для передачи кареток 23, Для этого накладывают стыковочный элемент 6 его пластиной 10 на конец монорельса 15 тележки 14. Выступ 9 элемента 6 поднимает рычаг 11 огра 55 щнх концах монорельса 3 и 4 поворотный в вертикальной плоскости стыковочный элемент 6, который прикреплен к упомянутым концам монорельсов 3 и 4 посредством шарового шарнира 7, и ограничитель 8 перемещения кареток по монорельсам 3 и...

Номер патента: 935153

Опубликовано: 15.06.1982

Авторы: Агеев, Гилевич, Горохов, Горячев, Жилкин, Сергеев

МПК: B21C 25/00

Метки: непрерывного, прессования

...валка 1 с калибром переменного сечения, ролик 2, распо ложенный между валками, кольцевую секторную вставку 3 и 4, которая входит в калибр валков 1 на некоторую глубину, запирая его в радиальном направлении, причем зазор образованный поверхностью 20вставки и дном калибра, уменьшается в направлении вращения валков. Создаются, таким образом, два контейнера переменного сечения, боковыми и нижней стенками которых является калибр валков 1, а верхней - кольцевая поверхность вставкиФормула изобретения 9351 3 и 4 и ролик 2. Валки 1 и ролик 2 имеют привод через зубчатые шестерни,Устройство работает следующим образом.Заготовка 5 задается в контейнер и продвигается по нему под действием сил трения по поверхности контакта с калибром вра щающихся...

Номер патента: 935006

Опубликовано: 15.06.1982

Авторы: Дербин, Кралин, Кралина, Попов, Сергеев

МПК: A01G 23/08

Метки: лесозаготовительная

....3 с 1 ХВДТ Р 1 МСЕТ ВОЗМОЖЦОСТЬ ЦОВС)РОТс 1 )ОКРУГ ОРЦЗОЦГДЛЬЦОЙ О(.ЦВО:ВРсТс 1 В Ц С Х ОДЦО( 10 М(Е Ц 1 С Ц Р Р 1 3105101133 У 1 РУГОГО ЭЛС.сСЦГс ЦЯЦРИХС 3) Ц)У- жицы 13, которая работает ця кручение.1( ( Озс ГООВ 1 т(.ль 33 с 151 мс 13 И(д Г)ЯООтдет слслу 0 ц(1 м Обрс 303.ГРД 11010 РТНОМ ПОЛОЖСЦ ИЦ Ц(ЯРЦ И Р 1 Ы Й 131 Рс,1 ЛСРДММ ,ОТ;10 В,С 1 ВДОЛЬ ОСИ СДМО- х(дшс цдс и 1. 11 ослс цол(сзд(1 мя(пццы к дср( Ву, 1 цдлсжящсму раЗдЕЛКЕ, ВКцос(дс(С 5 1 И,3)ОЦЦ,3 ЦЦДР 0Зс 1 ХВДТ, УСГДЦО 3)Е(ЦЬ 1 Цд КОИ Ц(. ЦсР 1 ИРЦ 010 ПсРс 1 ЛЛЕЛ 01 Рс 1 М)1 ск ПОДВО. ЛЦТС 51 К ДСР(33 У.,)с)ТСс )И ВИЛ 0 Сни ГЦДРО- цилиндра 0 1)рпм(имцой рычаг 9 захндтыва- СТ ДСР30, 310 СЛС. (СГО 1)ОИЗ 130 Д 1 ТС 5 СЦР 1 ЛИВс 3- ццс дср( Вд срезаюци м Оргд цом 2. Ндт 51 Г...

Номер патента: 933743

Опубликовано: 07.06.1982

Авторы: Костюченко, Павличков, Сальников, Сергеев, Ткаченко

МПК: C21D 1/62

Метки: камера, холодильная

...й днищем ем 933743кости. Полость между стенками и днищем соединена с полостью емкости (рабочей зоной) перфорированными трубками 6, расположенными по периметру рабочей эоны емкости.Для сброса избыточного давления, 5 возникающего в рабочей зонЕ, в крьшке 7 выполнен выпускной клапан 8. Гнездо 9 служит для установки термометра, Перед заправкой, камеры крьаака 7 подпрессовывается к сопрягаемой по верхности камеры винтами 10, а перемещение всей камеры осуществляется с помощью колес 11 и ручки 12При подготовке камеры холодильной к работе проверяется плотность при легания крышки, после чего произво" дится заправка хладагентом, которая выполняется в следующем порядке от" крыть крышку 7, внутрь, рабочей камеры вводят небольшое количество...

Номер патента: 933499

Опубликовано: 07.06.1982

Авторы: Ермаков, Кушляев, Попов, Сергеев, Сметанин, Шляков

МПК: B60P 3/41

Метки: лесозаготовительная

...с гидроманипулятороми прицеп с шарнирно установленнымна нем коником, о т л и ч а ю щ а яс я тем, что, с целью повышения еепроходимости и маневренности, онаснабжена закрепленными на тягаче силовым цилиндром и двуплечим рычагом,1 одно плечо которого шарнирно соединено с силовым цилиндром, а другоес рамой прицепа, при этом шарнирысоединения двуплечено рычага с силовым цилиндром, тягачом и прицепом разнесены в продольной вертикальной плоскости.2. Иавина по и. 1, о т л и ч а ющ а я с я тем, что между двуплечимрычагом и рамой прицепа размещендемпфер,Источники информации,принятые во внимание при экспертиж1. Авторское свидетельство СССРй 589145 кл. В 60 Р 3/40, 1975(прототип). 3 93349 вую тележку 17. Оси шарниров 5, 9 и 11 разнесены по углам...

Номер патента: 932244

Опубликовано: 30.05.1982

Авторы: Гуревич, Ламова, Сахненко, Сергеев, Соколов

МПК: G01F 11/08

Метки: дозатор, жидкости, плунжерный

...центром 15 мембранного привода 14, а лишь касается его своей торцевой поверхностью и служит упором, ограничивающим (справа) ход плунжера 10 в конце процесса всасывания жидкости в камеру 9. При смеще. нии микрометрического винта 20 огра-. ничителя хода плунжера 10 влево, соответственно уменьшается ход плунжера 10, а значит и обьем единичной дозы.Командные сигналы, подаваемые на мембранные клапаны дозатора, вырабатывает по заданному алгоритму прибор 2 управления частотой подачи доэ в аиде дискретных пневматических импульсов.Прибор 2 управления может быть реализован на базе пневмоэлементов УСЭППА. Он содержит генератор 21 прямоугольных пневматических импульсов, пневматическое реле 22 и 23, переменные дроссели 24-26 и усилительные элементы...

Номер патента: 932102

Опубликовано: 30.05.1982

Авторы: Гильде, Сергеев, Стужин, Тасс, Шлейфер

МПК: F22B 31/02

Метки: агрегат, котельный

...к промежуточному пароперегревателю б. Вход и выход выносной камеры 1 сгорания по окисли 15 телю дополнительно соединены байпасным трубопроводом 9, снабженным регулирующим шибером 10.Котельный агрегат работает, следую 20щим образом.При работе с нагрузками,.превьвицощими 50номинальной, горячий воздухпоступает в выносную камеру 1 сгорания и через открытый шибер 10 байпасный трубопровод 9 - в топку 2 кот"ла 3. При этом топливо в выноснуюкамеру 1 сгорания не подается, адополнительная поверхность 8 нагреваотключена по пару от промежуточногопаронагревателя б. Затем оба потокавоздуха соединяются и поступают в932102 формула изобретения оставитель М.Вацуро ехред А. Бабинец орректор Ю.Макарен Редактор Л.филь 11/49 Тираж 451 ВНИИПИ...

Номер патента: 931628

Опубликовано: 30.05.1982

Авторы: Сараева, Сергеев, Тютюшкина, Шевченко

МПК: B65H 19/18

Метки: бумажных, действия, непрерывного, полотен, раскате, соединения

...наб д. 4/5Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 93а нарушение этого режима приводит куменьшению прочности склейки.Кроме того, известный способ невозможно применить для склеиваниянаклеенных и слабо клееных видов бумажных полотен,Цель изобретения - расширениеассортиментных возможностей и снижение стоимости.Укаэанная цель достигается тем,что в способе соединения бумажных.полотен на раскате непрерывного действия путем последовательного приклеивания двусторонней липкой ленты одной стороной к кромке заправляемогорулЬна, а другой - к натянутому полотну разматываемого рулона,приклеивание липкой ленты к полотйу разматываемого рулона осуществляют приподдержании натяжения полотна в пределах от 0,5 до 1,5 кН/м и...

Номер патента: 931581

Опубликовано: 30.05.1982

Авторы: Мильчуцкий, Сергеев

МПК: B63B 19/19

Метки: закрытие, люковое, судна

...комингсе 6.Люковое закрытие судна работает следующим образом.При закрытом люке. В условиях деформации корпуса судна, вызванной его качкой, возникают деформации комингса люка и смещение секций закрытия, максимальная величина которого в направлении вдоль судна (люка) не превышает величины зазора с между рабочей поверхностью катков 9 и торцом 11 направляющей 10. Поэтому ходовые катки не контактируют с направляющими и соответственно не воспринимают дополнительных нагрузок со стороны корпуса судна, вызванных его деформациями при качке.При открывании люка. В начальный момент открывания первая крышка 1 поворачивается под воздействием привода 8. Соединенная с ней вторая крышка 2, опираясь роликами 13 на горизонтальный участок 15 опоры 14,...

Номер патента: 931526

Опубликовано: 30.05.1982

Авторы: Ермаченко, Малышев, Сергеев, Юркин

МПК: B60P 3/40, B62D 53/06

Метки: грузов, крупногабаритных, перевозки, средство, тежеловесных, транспортное

...на тележке 4. Передняя часть 5 рамы выполнена Г-образной формы, В транспортном положении передняя часть 5 рамы опирается на поперечную балку 6, смонтированную на седельном устройстве тягача 1.Механизм 7 подъема передней части 5 рамы полуприцепа включает размещенные на балке 6 тягача 1 силовые цилиндры 8; На штоках цилиндров 8 закреплены концы тросов 9. Тросы проходят через балки 1 О и свешиваются с концов балки в виде петель. Для фиксации передней части 5 рамы в поднятом положении имеются фиксаторы 11 в виде, например, пальцев.Устройство работает следующим образом.Для разгрузки полуприцепа вынимаются фиксаторы 11, после чего механизм подъема включается на опускание, и передняя часть 5 полуприцепа на тросах 9 опускается на...

Номер патента: 559476

Опубликовано: 30.05.1982

Авторы: Брандт, Генкин, Дильман, Сергеев

МПК: B01D 3/32

Метки: потоков, распределитель

...разрез; на фиг.2 - то же, частичный разрез; на фиг, 3 - распределитель с перфорированными пластинами; на фиг. 4 - то же, для одновременного распределения двух потоков; на фиг. 5 - то же, с центральным вводом потока.Потоки вводят в направлениях, указанных стрелками, и выводят через отверсгия в крышке.Распределитель имеет цилиндрический корпус 1 с перфорированной крышкой 2, в котором размещена спиральная перегородка 3 и дополнительные поперечные перфорированные пластпны 4.Распределитель работает следующим образом.Поток подается через входной штуцер в перфорированный спиралевидный канал, основание которого является одновременно крышкой распределителя, н выводится через отверстия в окружающую среду, Для равномерного истечения...

Номер патента: 930572

Опубликовано: 23.05.1982

Авторы: Большаков, Сергеев, Солодовников, Шнайдер

МПК: H03B 5/26

Метки: генератор, перестраиваемый

...на базеусилителя 1, определяется значениемсопротивления элементов с электрическиуправляемым активным сопротивлением 4,входящих в состав цепи 3, стабилизацияамплитуды выходных колебаний осуществляется цепью 2 частотно-независимойотрицательной обратной связи. Напряжение с источника 5 на управляющие входыэлементов с электрически управляемымактивным сопротивлением 4 подается через инвертируюший операционный усили -тель 8. 5 1 О 15 20 30 35 Значение тока, протекающего через резистор 8, определяется величиной его сопротивления и уровнем напряжения ис 40 точника 5Значение компенсируюшего тока, поступающего от источника 7, определяется величиной сопротивления элемента с электрически управляемым активным сопротивлением 9, которое зависит от...

Номер патента: 930383

Опубликовано: 23.05.1982

Авторы: Сергеев, Холопкин

МПК: G11C 11/14

Метки: доменного, доменов, запоминающего, магнитных, одноуровневого, переключатель, устройства, цилиндрических

...пленку 1, на которой расположены 1-образные 2 шевронные 3 и С-образные 4 Ферромагнитные аппликации, образующие входные 5 и выходные 6 каналы продвижения ЦМД, а также основная 7 и дополнительная 8 токопроводящие шины. Вектор 9 управляющего поля Нупр вращается по часовой стрелке.Переключатель ЦМД работает следующим образом.А. Режим переключения ЦМД из входных каналов в выходные каналы продвижения ЦМД. На фиг. 2 (а-е) показано .расположение доменов во входном и выходном каналах. При положении вектора управляющего поля НПР (фиг. 2 б) в управляющую шину входного канала подается импульс тока 1 длительностью, равной половине периода вращения НпР, и такой полярности, при которой домен может растянуться только по верхней границе...

Номер патента: 930359

Опубликовано: 23.05.1982

Авторы: Бодин, Майоров, Сергеев

МПК: G09G 1/08

Метки: лучевой, маркера, перемещения, трубки, экране, электронно

...синусно-косинусного потенциометра и двух АЦП, причем вход соединен с первым выходом синусно-косинусного потенциометра, амплитуда напряжения на выходе которого изменяется пропорционально косинусу. угла поворота движка потенциометра. Очевидно, что. код, заносимый в первый двоичный умножитель 4 с выхода первого АЦП, определяется значением косинуса, Аналогично, напряжение на втором выходе синусно-косинусного потен,циометра, а, следовательно, и код, заносимый во второй двоичный умножитель 5 с выхода второго АЦП, пропорциональны синусу угла поворо,та движка потенциометра. На вторые входы первого 4 и второго 5 двоич" ных умножителей подается частота 1 с выхода третьего двоичного умно- жителя 6, определяющая скорость перемещения изображения...

Номер патента: 930289

Опубликовано: 23.05.1982

Авторы: Бондаренко, Ильин, Кононов, Сергеев, Терещенков, Церковный

МПК: G05D 13/26

Метки: дизельгенератора, регулятор, скорости

...перестановку поршня 3 при изме 930289нении условий равновесия между движущими силами центробежного датчика 1 скорости, силой сопротивления пружины механизма предварительной настройки регулятора 5, электромагнитной силой электромагнита 7 и демпфирующей силой, создаваемой якорем электромагнита 9, кинематически соединенного через пружинный демпФер 8 с золотником 4 исполнительного сервомотора 2. 16Регулятор работает следующим образом.При нарушении установившегося режима датчик 12 скорости Формирует сигнал, который вызывает изменение И тока в обмотке 11 электромагнита 7.Создаваемая при этом электромагнитная сила перемещает якорь 9 электромагнита и изменяет условия равновесия золотника 4, который устанавлива ется в положении,...

Номер патента: 930164

Опубликовано: 23.05.1982

Автор: Сергеев

МПК: G01R 31/04, G01R 31/327

Метки: контактных, соединений

...характеристикицепи с контролируемым контактным соединением в функции контрольного сигнала., подаваемого на контролируемоесоединение,930164 формула изобретения Составитель 8, БочаровРедактор В. Лазаренко Техред Т. Фанта Корректор Е.Рошкоф Заказ 3460/58 Тираж 719 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная,Сущность способа поясняется на при.,мере контроля контактных соединенийв резисторах (микропроволочных илиметаллодиэлектрических).В этом случае увеличивают ток через резистор до значения, не превышающего предельно-допустимого, снимают степень нелинейности вольт-амперной характеристики резистора, например, по методу...

Номер патента: 930010

Опубликовано: 23.05.1982

Авторы: Артемьев, Комков, Сергеев

МПК: G01D 5/243

Метки: величин, неэлектрических

...-Фвторой вход второго вычитагеля соеци-,я -". Онен с вьиоаом первого вычитатеЬя.На чертеже приведена структурнаяВыполняя деление многочпена на мноэпектрическая схема предлагаемого уст. гочпен и выбирая коэффициент, исходяройства. из условий пинеариэации - искпючениеУстройство 1 содержит управляемый.квадратичного члена в результирующейгенератор 1, неуправляемые генераторы 10 функции преобразователя, видно, .что2 и 3, вычитатепи 4 и 8, депитепь 6 устройство при обеспечении эначитепь,частоты кп чФ ного уменьшения объема датчика первичИзмеряемый сигнал подан на входную ной величины, уменьшения, значения часшину 9. тоты сигнала измерительной информацииПринцип работы устройства закпюча и применения однопроводной пинии связи,ется в саед...

Номер патента: 929866

Опубликовано: 23.05.1982

Авторы: Буланов, Ермолаев, Конных, Сергеев

МПК: E21F 1/10

Метки: вентиляционная, дверь, шахтная

...блокировки, свободно насаженным на полу" ось 2 и жестко соединенным с соответствующей створкой 3 фиксирующим пальцем 5. Фиксирующий палец 5 закреплен на соответствующей створке 3 с возможностью аксиального перемещения в направляющих 6 и подпружинен пружиной 7, В рабочем положении фиксирующий палец 5 введен в 15 отверстие 8, выполненное в рычаге 4 блокировки.На каждой створке 3 в кронштейнах 9 на высоте буфера подвижного состава шарнирно закреплены двуплечие рычаги 10, один конец каждого из которых подпружинен20 плоской пружиной 11, а другой гибкой тягой 12 через блоки 13 соединен с фиксирующим пальцем 5.Рычаги 4 блокировки соединены блокировочной тягой 14, которая обычно выпол няется из двух стержней, соединенных стяжной гайкой,...

Номер патента: 929366

Опубликовано: 23.05.1982

Авторы: Марков, Пархимович, Пенкина, Поздняков, Сергеев

МПК: B23K 11/24

Метки: контактной, режима, сварки

...блок устройства содержит Фотоэлектрическийпреобразователь 14, усилитель 15,связанный с блоком анализа направления перемещения интерференционных 35полос 16, реверсивный счетчик 17,множительное устройство 18, блок19 цифровой индикации, сравнивающееустройство 20 и задатчик 21 уставок.устройство работает следующим об Оразом.После установки свариваемого ма-,териала 13 подается команда навключение системы управления и опускания электрода 10. При пропусканиисварочного тока во вторичном контуретрансформатора; 1 тока, закрепленногона верхней консоли 5, наводится ЭДСи включается цепь источника 2 излучения. Когерентный световой поток,сформированный с помощью геометрической оптики 3 и интерференционногоФильтра 4, направляется на светоделительный...

Номер патента: 929266

Опубликовано: 23.05.1982

Авторы: Алюшин, Горелик, Клименко, Никитенко, Орлов, Савин, Сергеев, Тимченко

МПК: B21B 37/58, B21B 38/08

Метки: прокатки

...расходов на стане.Указанная цель достигается тем, что при реалйзации способа прокатки с определением сопротивления деформации металла перед прокаткой и кор" рекцией по ег 6 отклонениям раство" ра валков в клетях непрерывной пы стана, согласно изобретению ротивление деФормации металла определяют по усилию реза переднего конца полосы.Способ осуществляется следуоцим образом.Перед задачей полосы в первую клеть непрерывной группы обрезают передний конец полосы.Усилиереза измеряе ся месдозой,установленной в ножницах. Сигналот месдозы поступает в счетно-решающее устройство, где он преобразуется в сигнал, харайтЕризующий сопротивление деформации металла, Полу.1. Авторское свидетельство СССРй 476043, кл. В 21 В 1/26,1974. Формула...

Номер патента: 929066

Опубликовано: 23.05.1982

Авторы: Емиленко, Сергеев

МПК: A61B 17/24

Метки: век, выворота, губ, лечения, рубцового, сочетанного

...СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 43вой кожи, которые при отсутствии натяжения ушивают между собой по боковым разрезам. Рану покрывают многослойной марлевой повязкой на 12 - 14 дней. Второй этапоперации начинают с открывания трансплантата кожи и после частичного отслаиванияего краев покрывающие лоскуты отсекают уоснований. Края кожи .отсепаровывают иушивают с краями трансплантата. Ранувновь покрывают повязкой на 10 - 12 дней.Хирургическое лечение рубцового выворота губ осуществляют по тому же плану снекоторыми особенностями. Сначала производят окаймляющий разрез на границе здоровой красной каймы и рубцово-измененнойкожи в виде линии...

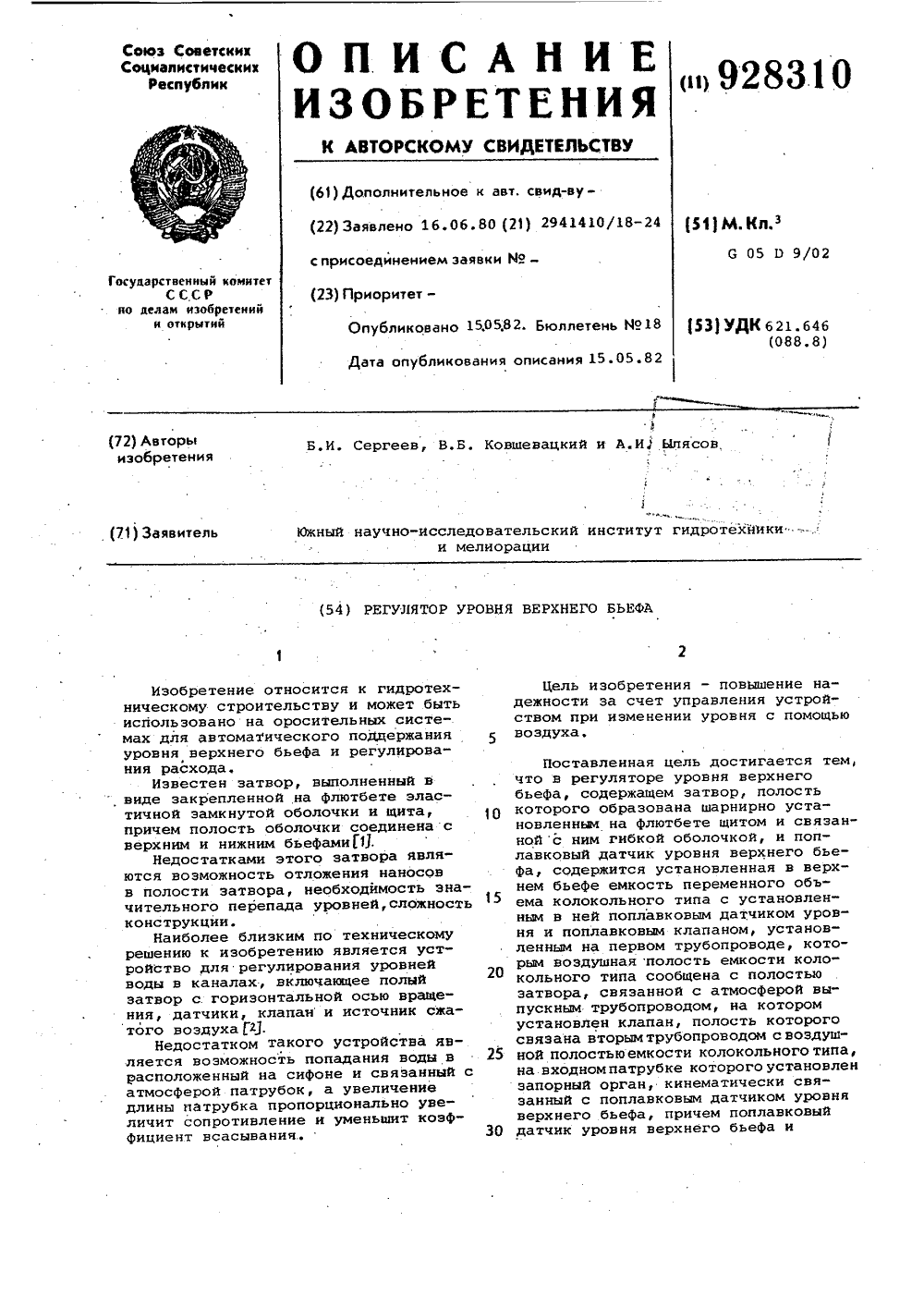

Номер патента: 928310

Опубликовано: 15.05.1982

Авторы: Ковшевацкий, Сергеев, Ылясов

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...трубопровода 4 перекрывается поплавковым клапаном 10. Трубопроводы снабжены задвижками 16 и 17, Емкость колокольного типа с целью изменения полезного объема имеет вырез 18, перекрываемый подвижным щитом 19. На трубопроводе 5 в полости затвора установлен клапан 20, перекрывающий отверстие 21 впускного трубопровода 22, соединяющий полость 3 затвора с атмосферой.Устройство работает следующим образом.При повышении уровня воды в верхнем бьвфе происходит вытеснение воздуха из емкости колокольного типаб через отверстие 15 по трубопроводу4 в полость затвора 3, образованнуюгибкой оболочкой 1 и щитом 2. Приэтом патрубок 11 и отверстие 13 закрыты, Избыток давления в полости 3 вызывает подъем щита 2 и закрывает клапан 20, перекрывающий отверстие 21....

Номер патента: 928308

Опубликовано: 15.05.1982

Авторы: Коренев, Крошнев, Сергеев

МПК: G05D 9/02

Метки: бьефа, воды, нижнего, регулятор, уровня

...верхним бьефом трубопроводом, вкотором выполнено сливное отверстие,928308 Формула изобретения Фиг.г08 1 Ьдписное аз 3237 59 ВНИИПИ Филиал ППП Патент на котором установлен клапан датчика уровня нижнего бьефа.На фиг. 1 изображен регулятор уровня воды нижнего бьефа в закрытом положении; на фиг. 2 - то же,в рабочем. 5Конструкция включает в себя цилиндрический водовыпуск 1 с водовыпускным окном 2 и глухим патрубком, перекрываемым полым тороидом 3, выполненным из эластичного материала и связанным с верхним бьефом посредством трубопровода 4. Для управления работой водовыпуска предусмотрен датчик уровня, включающий поплавок 5 и клапан б, перекрывающий сливное 15 отверстие 7, выполненное в трубопроводе.Регулятор уровня воды нижнего бьефа...

Номер патента: 928044

Опубликовано: 15.05.1982

Авторы: Бабарыкин, Сергеев

МПК: F01K 13/02

Метки: котла, прямоточного, пускового, расхолаживания, узла

...и нижнего донышек встроенногосепаратора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 730989, кл, Г 01 К 13/02, 1978(прототип)9 - с регулИрующим кдапаном 10 с растопочным расширителем 11, который соединен линией 12 с коллектором 13 собственных нужд. Линия 5 подачи перегретой воды после регулирующего клапана б и линия 7 отвода пара до регулирующего клапана 8 соединены перемычкой 14, на которой установлена запорная арматура 15 и 16, а между последней к перемычке 14 подключен перепускной трубопровод 1.7 с регули рующим клапаном 18, а последний через задатчик 19 соединен с датчиками 20 и 21 температур металла верхнего и нижнего донышек 22 и 23 встроенных сепараторов 4. Перепускной 15 трубопровод 17...

Номер патента: 927707

Опубликовано: 15.05.1982

Авторы: Броневский, Полыковский, Сергеев

МПК: B66B 5/24

Метки: включения, ловителей, механизм

...7 - со вторым концом рычага 4.Кроме того, на валиках 2 шарнирно установлены П-образные рычаги 8,которые посредством пружин 9 взаимодействуют с рычагами 3. Для регулировки пружин 9 служат шпильки 10.Рычаги 8 соединены с вертикальнымитягами 11, на концах которых укреплены клинья 12 ловителей.Устройство рабстает следующим образом.При превышении кабиной 1 лифтадопускаемой скорости движения срабатывает ограничитель скорости Ьачертеже не указан),останавливая пркэтом канат б, который в свою очередьостанавливает рычаг 5. При дальнейшем движении кабины 1 вниз рычаг 5927707 формула изобретения аи 93 б Поцпис л.Проект илиад ПП 11 "11 атент" ", г. Ужгоро поворачивается вместе с валиком 2,на котором он установлен, гак какрычаг 5 вторым своим...

Номер патента: 927521

Опубликовано: 15.05.1982

Авторы: Бредихина, Иноземцев, Петрушанский, Радченко, Румянцев, Сергеев, Тесленко, Торнер, Шермин

МПК: B29C 27/02

Метки: горелка, сварки, термопластичных

...трехсекционный узел многократного поворота газового потока,выполненный в виде тонкостенных втулок 5 и 6. Втулки установлены концентрично корпусу с радиальными зазорами и снабжены проточными отверстиями 7 для прохода газа. В корпусесо стороны, обращенной к соплу, установлен рассекатель 8, выполненныйв виде диска с параллельно расположенными открытыми пазами 9, Торцыдиска ориентированы относительнопродольной оси корпуса под прямымуглом.Сопло 4 выполнено щелевым, выходное отверстие 10 которого параллельно пазам рассекателя. Продольныйразмер Н выходного отверстия сопла,35определяющий ширину струи, намного превышает поперечный размер й;Горелка работает следующим образом.В трубчатый корпус 1 подают черезгазоподводящий патрубок...

Номер патента: 927507

Опубликовано: 15.05.1982

Авторы: Сергеев, Стуклис

МПК: B28C 5/16

Метки: приготовления, суспензий

...рабочим органом 6.Устройство снабжено смонтированным к каретке 3 и имеющим трубопро вод 7 для подачи разбавляющей жидкости кожухом 8, расположенным по длине вертикального вала и выполненным в концевой части с радиальными отверстиями 9 на уровне лопастей ра бочего органа, причем последний выполнен в виде колеса центробежного насоса 10, охватывающего концевую часть кожуха, Кожух 8 в верхней части сопряжен с насосом 11.Устройство работает следующим образом,.Емкость 1 устройства заполнена концентрированным известковым молоком, которое локально перемешивает ся в месте его забора с помощью колеса центробежного насоса 10,.приводимого во вращательное движение вертикальным валом 4. Колесо насоса 1 О создае направленный поток 30 известкового...

Номер патента: 926714

Опубликовано: 07.05.1982

Авторы: Сергеев, Холопкин

МПК: G11C 11/14

Метки: генератор, доменного, доменов, запоминающего, магнитных, одноуровневого, устройства, цилиндрических

...4 С-образной формы, элемент 5 ф 5 образования зародышевого домена в виде диска и управляющая токопроводящая шина 6 в форме полупетли, образующая на аппликации 3.уступ 7. Вектор 8 управляющего поля Нвращается 55 по часовой стрелке,Предлагаемый генератор ЦМД работает следующим образом. фНа фиг. 2 а,б,в,г,д,е показано расположение доменов на диске 5 и в канале 2 продвижения ЦМД в режиме генерации ЦМД. При положении вектора управляющего поля, показанном на Фиг. 2 б, в управляющую шину подается импульс тока 1 длительностью 0,25- 0,3 мкс (порядка 60 мА) такой полярности, при которой зародышевый домен, находящийся под диском, растягивается внутри управляющей шины, захватывается притягивающими полосами С-образной аппликации и, образуя...
