Сергеев
Частотно-импульсное вычислительное устройство
Номер патента: 1732361
Опубликовано: 07.05.1992
Авторы: Двораковский, Парамонов, Сергеев, Юссеф
Метки: вычислительное, частотно-импульсное
...счетчика 3, выход которого соединен с установочным входом регистра 4, блок 5 формирования временных интервалов, первый выход которого соединен с первым входом элемента И 1, а второй выход - с входом разрешения записи регистра 4, триггер 6, вычитающий счетчик 7 и блок 8 опорных частот, а блок 5 формирования временных интервалов выполнен в виде счетчиков 9 и 10 и триггера 11, выход которого является первым выходом блока 5 формирования временных интервалов, в котором выход счетчика 10 подключен к первому входу триггера и к входу сброса счетчика 9, выход которого соединен с втооым входом триггера, а выход счетчика 10 является вторым выходом блока 5 формирования временных интервалов, а счетные входы счетчиков 9 и 10 этого блока являются...
Способ неразрушающего контроля
Номер патента: 1732152
Опубликовано: 07.05.1992
Авторы: Пивоварова, Сергеев, Яковлев
МПК: G01B 21/00
Метки: неразрушающего
...радиусу сердцевины световода,Н 1, и ,- Фотоупругие константы стекла световода,коэффициент Пуассона,.Е - модуль упругости,можно показать, что под воздействиемакустического давления в радиальномнаправлении изменение Фазы оптическо"5 О го излучения обусловлено в основномизменением показателя преломления(Фотоупругий эФФект) и изменением дли.ны световода. Как показывают результаты экспериментальных исследований55 величины вкладов названных механизмовразличны по знаку, но определяющимявляется вклад эа счет Фотоупругогоэффекта. В случае действия акустиче5 173ского давления в продольном направлении определяющим будет вклад засчет изменения длины сяетовода,при этом противоположность знаковсохраняется, Как в первом, так и вовтором слуцаях...
Поршень для автоматического регулирования степени сжатия двигателя внутреннего сгорания
Номер патента: 1731969
Опубликовано: 07.05.1992
Авторы: Вятченина, Маруценко, Перлов, Сельский, Сергеев
МПК: F02B 75/04, F02F 3/00
Метки: внутреннего, двигателя, поршень, сгорания, сжатия, степени
...известного поршня являются небольшие степени сжатия, КПД двигателя и низкая надежность поршня.Недостатки обусловлены небольшой величиной осевого перемещения головки поршня, возможностью соскока ее с пружины при больших числах оборота двигателя, когда инерционная сила начинает превышать усилия крепления и стуком при работе такого поршня, Для устранения стука между головкой поршня и юбкой помещают демпфирующий элемент из огнеупорного вибродемпфирующего материала. Однако периодические осевые удары головки о демпфирующий элемент расклепывают головку, вызывая ее заедание в цилиндре двигателя и вырыв юбки с пружиной из головки, что ведет к разрушению двигателя.Цель изобретения - повышение степени сжатия, КПД и надежности...
Устройство орошения очагов пылеобразования
Номер патента: 1731963
Опубликовано: 07.05.1992
Авторы: Сергеев, Тябин, Усик, Шляпин
МПК: E21F 5/04
Метки: орошения, очагов, пылеобразования
...органа).Устройство включает трубчатый коллектор в виде высоконапорного рукава 1 с отверстиями 2 на боковой поверхности, на которой установлены выгнутые по наружной поверхности трубчатого коллектора вкладыши 3 с выходными отверстиями 4, образованными, например, в результате изготовления во взаимно перпендикулярном направлении внутренних поперечных и внешних продольных пазов. Вкладыши 3 на наружной поверхности коллектора закреплены посредством стяжных хомутов 5 с окнами на боковой поверхности, соосными отверстиям 2 и выходным отверстиям 4 вкладышей 3. Между вкладышами 3 и наружной поверхностью высоконапорного рукава 1 устанавливают фильтрующую сетку 6, а концы последнего снабжены муфтами для подсоединения водовода 7 и сливной...
Штамм респираторного коронавируса свиней для изготовления вакцины против трансмиссивного гастроэнтерита свиней
Номер патента: 1731812
Опубликовано: 07.05.1992
Авторы: Алипер, Непоклонов, Рухадзе, Сергеев
МПК: C12N 7/00
Метки: вакцины, гастроэнтерита, коронавируса, против, респираторного, свиней, трансмиссивного, штамм
...хранится в течение года, практически не снижая инфекционной активности,У вакцинированных поросят-гнотобиотов и свиноматок штамм САРМ - Ч 355 стимулирует формирование локального и системного иммунитета (табл, 5 и 6) при контрольном заражении вирулентным штаммом вируса ТГС в дозе 2 х 10 ЛД 5 о,Иммуногенность штамма САРМ - Ч 355 РКС (индукция активного иммунитета) приведена в табл. 5.Сравнительная иммуногенность штаммов САРМ - Ч 355 и ЛУК респираторного коронавируса свиней (индукция пассивного иммунитета) приведена в табл, 6,Установлено, что титры специфических антител к вирусу ТГС в молозиве и молоке свиноматок, иммунизированных штаммом САРМ - Ч 355 вируса РКС,достигают уровня 1:5000 - 1;10000 в ИФА и сохраняют на достаточно высоком уровне...
Устройство для обработки криволинейных поверхностей
Номер патента: 1731447
Опубликовано: 07.05.1992
Автор: Сергеев
МПК: B23B 5/40
Метки: криволинейных, поверхностей
...перемещения вдоль этой линии, при этомшатун шарнирно связан с кулисой и ползуном.На чертеже показана схема предлагаемого устройства,Устройство для обработки криволинейных поверхностей состоит из станины 1 с взаимно перпендикулярными направляющими 2 и 3. В направляющих 2 установлен ползун 4 - звено, расположенное на линии, прохо 10 дящей перпендикулярно направляющей 3 суппорта, С.ползуном 4 связана кулиса 5 посредством поворотного элемента 6, образующего поступательную пару с кулисой 5. С последней посредством шарнира 7 связан шатун 8, который посредством шарнира 9 связан с ползуном 4. В направляющей 3 установлен суппорт 10, несущий ползун 11,15 связанный с кулисой посредством шарнира 12 и шатуна 14, связанного с шарниром 15...
Устройство для обработки криволинейных поверхностей
Номер патента: 1731446
Опубликовано: 07.05.1992
Автор: Сергеев
МПК: B23B 5/40
Метки: криволинейных, поверхностей
...возможностью продольного перемещения и фиксации относительно станины 1. На рычаге 8 закреплен сектор 31, кинематически связанный с рейкой 32, установленной в направляющей 33 суппорта 2 и закрепленной на штоке гидроцилиндра 34, установленного на суппорте 2. Поршневые полости гидроцилиндров 30 и 34 сообщены между собой гибким трубопроводом 35, Штоковые полости этих гидроцилиндров сообщены между собой гибким трубопроводом 36. Жидкостью заполняются полностью под давлением, превышающим атмосферное, все полости гидроцилиндров и трубопроводы.Таким образом, получается замкнутая гидравлическая система, в которой перемещение поршня одного гидроцилиндра соответствует перемещению поршня другого гидроцилиндра в противоположную сто 1731446рону....
Устройство для обработки жидкости
Номер патента: 1731264
Опубликовано: 07.05.1992
Авторы: Докучаев, Коврижников, Сергеев
МПК: B01F 7/26
Метки: жидкости
...- 5 к дискам б в их крайнем наклонном положении.Обрабатываемая среда поступает через патрубок 3 ввода в рабочую камеру 2 и далее через переточные отверстия 20 и радиальные пазы 9 в зазор 8 между дисками б, Пр. вращении ротора 5 диски 6 будут ограничивать площадь, определяемую углом а (фиг,З), и создавать осевой поток к крышкам 13 и 14 и центробежный поток к цилиндрической перегородке 10. За счет наклонных пазов 22 и выступов 23 поток среды будет направляться к цилиндрической перегородке 10. При этом твердые компоненты суспензии будут подвергаться ударам о диски б, пазы 22 и выступы 23, разрушаясь в основном за счет ударов (траектория точки Ао - А 2 на фиг.З). Твердые компоненты суспензии, попавшие в зазор 8 между дисками б, будут...
Винт регулируемого шага
Номер патента: 1729910
Опубликовано: 30.04.1992
Авторы: Сергеев, Степанов
МПК: B63H 3/08
Метки: винт, регулируемого, шага
...А на фиг. 1.Винт регулируемого шага содержит ступицу 1, скрепленную с гребным валом 2 фланцевым соединением, лопасти 3, жестко 5 10 15 20 25 30 35 40 45 50 55 соединенные каждая с пальцевой шайбой 4, и ползун 5, закрепленный на штанге б гидравлического механизма изменения шага (не показан) и опирающийся на кормовую 7 и носовую 8 втулки ступицы, Закрепленный на пальцевой шайбе 4 палец 9 выполнен в форме параллелепипеда и гранями, параллельными друг другу и радиусу поворота лопасти, сопряжен с плоскими внутренними поверхностями сухаря 10, Последний своей внешней цилиндрической поверхностью подвижно сопряжен с круглой расточкой ползуна 5. Внутренние полости ступицы заполнены смазочной жидкостью.При включении механизм изменения шага ползун...
Монорельсовая транспортная система
Номер патента: 1729861
Опубликовано: 30.04.1992
Авторы: Гришин, Сергеев
МПК: B61B 13/02
Метки: монорельсовая, транспортная
...4 участками, транспортное средство 5 с контейнером 6. Транспортное средство 5 содержит4опорные колеса 7, ходовое колесо 8, диск 9 и зубчатое колесо 10, установленные на приводном валу 11. На переходном участке 4 и вертикальном участке 3 монорельса 1 установлены зубчатая рейка 12, планка 13, поверхность которой размещена на уровне длительной линии зубчатой рейки 12, Планка 13 и рейка 12 закреплены на монорельсе 1. Концы планок 13 имеют заходные скосы 14, При этом концы рейки 12 выполнены в виде отрезков 15, которые размещены в вырезах 16 и шарнирно связаны осью 17 с основанием 18 рейки 12. Заходные концы, отрезков 15 подпружинены относительно основания 18 пружиной 19 сжатия.Перемещение транспортных средств по трассе...
Планетарная винтовая передача
Номер патента: 1728553
Опубликовано: 23.04.1992
Авторы: Сергеев, Синодеев, Шептунов
МПК: F16H 1/30, F16H 25/20
Метки: винтовая, передача, планетарная
...длинерезьбы зубчатый венец, и резьбовые ролики-сателлиты, также имеющие зубчатыевенцы по всей длине резьбы для взаимодействия с зубчатым венцом винта. Недостатками известной передачи являютсясложность реализации, нетехнологичность,трудоемкость изготовления, Кроме того,зубчатая пара в передаче наиболее подвержена износу, а критерием работоспособности данной передачи в целом являетсядолговечность параметров взаимодействующих зубчатых венцов на винте и гайке,являющихся вспомогательным кинематическим элементом,Цель изобретения - повышение технологических возможностей,На роликах-сателлитах выполнен по меньшей мере один спиральный паз, в котором установлена спираль, а зубчатый венец выполнен на наружной поверхности последней. Кроме того,...
Ороситель
Номер патента: 1728499
Опубликовано: 23.04.1992
МПК: E21F 5/04
Метки: ороситель
...насосов высокого давления или компрессор для создания факелов с высокой степенью распыливания жидкости.Цель изобретения - повышение эффективности работы оросителя за счет обеспечения увеличения давления жидкости на выходе из сопл.Это достигается тем, что в оросителе, включающем корпус с подводящим каналом, имеющий крышку с отверстиями, сообщенными с соплами, размещенные в отверстиях крышки вкладыши с конусообразными головками и с завихряющими винтовыми канавками, он снабжен размещенными в корпусе турбинкой, заслонкой с отверстиями, и винтовым механизмом, винт которого расположен вдоль центральной оси корпуса и соединен с крышкой, а гайка которого расположена со стороны подводя1728499щего канала, при этом турбинка и заслонкажестко...
Состав для обработки призабойной зоны терригенного пласта
Номер патента: 1728479
Опубликовано: 23.04.1992
Авторы: Вилисов, Глезденева, Опалев, Сергеев, Южанинов, Якимов
МПК: E21B 43/27
Метки: зоны, пласта, призабойной, состав, терригенного
...впервые оказалось возможным использовать такой состав в терригенных коллекторах и одновременно удалять капиллярно удерживаемую в породе воду с предотвращением выпадения в осадок продуктов реакции, а также обеспечить составу свойства фильтруемости в нефтяную часть пласта, замедления скорости реакции с породой и удаления АСПО.Это достигается за счеттого, что галоидзамещенная уксусная кислота является гомогенизатором и стабилизатором всей системы в целом (в том числе и продуктов реакции с породой АСПО и т.д.) Углеводородная часть молекулы обеспечивает растворимость галоидзамещенной уксусной кислоты в углеводородном растворителе, а карбоксильная группа - в водных растворах вследствие своей гидрофильности. Углеводородный растворитель,...
Объемный блок
Номер патента: 1728404
Опубликовано: 23.04.1992
Авторы: Карасев, Кравцов, Пляцек, Прах, Сергеев, Ткаченко, Хоменко
МПК: E04B 1/348
...этих стеновых панелей, на элементах 5 крепления, выполненных в виде закладных деталей, закрепленных с двух сторон угловых элементов 4 в местах стыковки их со стеновыми панелями 1, 2 и 3, жестко закреплены стальные пластины 6, установленные в местах стыковки стеновых панелей 1, 2 и 3 с панелью пола 7, на которой укреплены опорные стойки 8, и с панелью потолка 9.В свою очередь, элементы 5 крепления выполнены в виде стальных пластин 10, на внешней поверхности которых образованы продольные и поперечные канавки 11, а между этими стальными пластинами 10 размещен постоянный магнит 12, Причем на поверхности стальных пластин 10 и постоянных магнитов 12 нанесен магнитоабразивный порошок 13. Элементы 5 крепления, выполненные в виде закладных...
Раздвижная дверь кабины лифта
Номер патента: 1728113
Опубликовано: 23.04.1992
Авторы: Сергеев, Титов
МПК: B66B 13/06
Метки: дверь, кабины, лифта, раздвижная
...на верхнем и нижнем торцах створок. Отводка 16 служит для соединения и совместного перемещения дверей кабины и шахты.Шатун 5 имеет прямолинейно перемещающийся конец, которым он шарнирно связан со створкой 2. Прямолинейность перемещения конца шатуна 5 определена условием соблюдения соотношения размеров звеньев механизма, Отрезки ОВ и ВС, представляющие собой плечи шатуна 5, равны между собой и отрезку АВ, представляюще1728113 иг. 7 му собой опорно-поворотное звено 6, и в 2,5 раза больше длины отрезка ЕС, соответствующего кривошипу 7, т,е. СБ=ВА=ВО=2,5 ЕС, а расстояние между опорными точками А и Е в два раза больше длины отрезка ЕС 5 (длины кривошипа 7), т.е, АЕ=2 Е С.Иными словами длины плеч шатуна 5 и опорно-поворотного звена 6 равны...
Способ возведения гидроизоляционной перемычки в горных выработках
Номер патента: 1726766
Опубликовано: 15.04.1992
Авторы: Помельников, Сергеев, Хавротин
МПК: E21C 41/16
Метки: возведения, выработках, гидроизоляционной, горных, перемычки
...тела 1, в котором пробурены я тампонажа контакта перемыч ой 5, Временную перемычку уста т на пути водного потока 4 вбли прорываводы на участке вырабо мальным количеством трещин и х прослоев в стенках, Перем1726766 иг снабжена сегментом, который состоит из шахтных чугунных тюбингов 3, соединенных по торцам друг с другом болтами 6. Сегмент установлен вертикально в передней части перемычки в упор с боковыми стенками клинообразной разделки выработки 7 и выпуклой своей частью расположен навстречу водопотоку 4. Передняя и задняя части перемычки выполнены в виде полых цилиндров 8, внешние диаметры которых больше диаметра выработки 2,Предлагаемую перемычку возводят; следующим образом,Выработку 7 разделывают без применения буровзрывных работ под...
Способ приготовления катализатора гидрирования непредельных органических соединений
Номер патента: 1726011
Опубликовано: 15.04.1992
Авторы: Буяновская, Васильков, Грязнов, Караванов, Коган, Марценицена, Оленин, Сергеев
МПК: B01J 23/44, B01J 37/02, B01J 37/34 ...
Метки: гидрирования, катализатора, непредельных, органических, приготовления, соединений
...синтеза снимают охлаждение, а в реактор напускают аргон, При повышении температуры матрица соконденсата плавится, образуя 5 10 15 20 25 30 35 40 45 50 55 черную устойчивую суспензию диспергированного палладия в толуоле, которую затемв атмосфере аргона передавливают в верхнюю часть реактора нанесения металла,Создаваемое в нижней части реактораразрежение способствует из-за перепададавления поступлению суспензии в нижнюю часть. При этом ультрадисперсныи меалл осаждается в порах подложки. Процессфиксации палладия в металлической подложке ведут при ультразвуковом воздействии, что позволяет внедрять металл в порыподложки, Система транспортировки суспензии из нижней в верхнюю часть реактора позволяет производить повторноеосаждение...
Роторный тепломассообменный реактор
Номер патента: 1725942
Опубликовано: 15.04.1992
Авторы: Радченко, Самойлова, Сергеев
Метки: реактор, роторный, тепломассообменный
...взэимодействующих сред и чащи в виде полутора, обрэщенные друг к другу лопастями, э тэкже заслонку, рэзмещенную в разъеме чэш, При вращении одной из получэш, в их совместных полуторообрэзных полостях возникают вихри, которые осуществляют интенсивное перемешивэние жидкостей. и нагрев их. Основными недостатками прототипа являются невозможность качественного смешения больших объемов газа с малыми обьемэми жидкости и их последующее рэзделение,Целью изобретения является устрэнение отмеченных недостэтков, т. е, повышение качества смешения и рэзделения больших обьемов газа с малым обьемом жидкости.Постэвленнэя цель достигается тем, что роторный тепломэссообменный реактор, содержащий разьемиый корпус со штуцервми подоодэ-отводэ...
Отвертка для остеосинтеза
Номер патента: 1725866
Опубликовано: 15.04.1992
Авторы: Буданцев, Качурин, Сергеев, Чернов
МПК: A61B 17/58
Метки: остеосинтеза, отвертка
...инструмента.Во время поджатия головки винта к лезвию приходится преодолевать трение между несколькими парами поверхностей (резьбовые соединения стержня и муфты. муфты и гильзы, направляющие поверхности стержня и гильзы), что приводит к усложнению труда хирурга,Цель изобретения - повышение жесткости фиксации винта.Для достижения цели в известной отвертке для остеосинтеза, содержащей рукоятку, стержень с установленной на нем полой гильзой, снабженной устройством для передачи крутящего момента, и муфту, связанную с гильзой резьбовым соединением, рукоятка и стержень выполнены за одно целое, на конце стержня установлена гильза, наружный конец осевого отверстия которой выполнен коническим, а вдоль этого конца расположены шлицы.Благодаря...
Интегральная микросхема в матричном корпусе
Номер патента: 1725294
Опубликовано: 07.04.1992
Авторы: Проценко, Розе, Сергеев
МПК: H01L 23/34
Метки: интегральная, корпусе, матричном, микросхема
...в центреподложки, полупроводниковый кристалл,соединения его со схемой межсоединений и слой отвержденного герметика.Однако в указанных схемах не предусмотрена возможность получения корпуса интегральной микросхемы в од 40ном пакете совместно с теплоотводом,площадь внешней части которого выбрана равной площади монтажных слоев,На фиг.1 представлены составныечасти пакета; на фиг, 2 - интеграль 4ная микросхема в матричном корпусе всборе, разрез,Интегральная микросхема содержитплоский теплоотвод 1 (фиг.1) иэ ме 50 таллицеского, например медного илиалюминиевого, листа с матричной сеткой отверстий 2, диаметр которыхвыбран превышаюшимдиаметр металлизированных отверстий. 3 (фиг,2) под55штырьковые выводы 4, монтажные слои5 фиг.1) с рисунком...

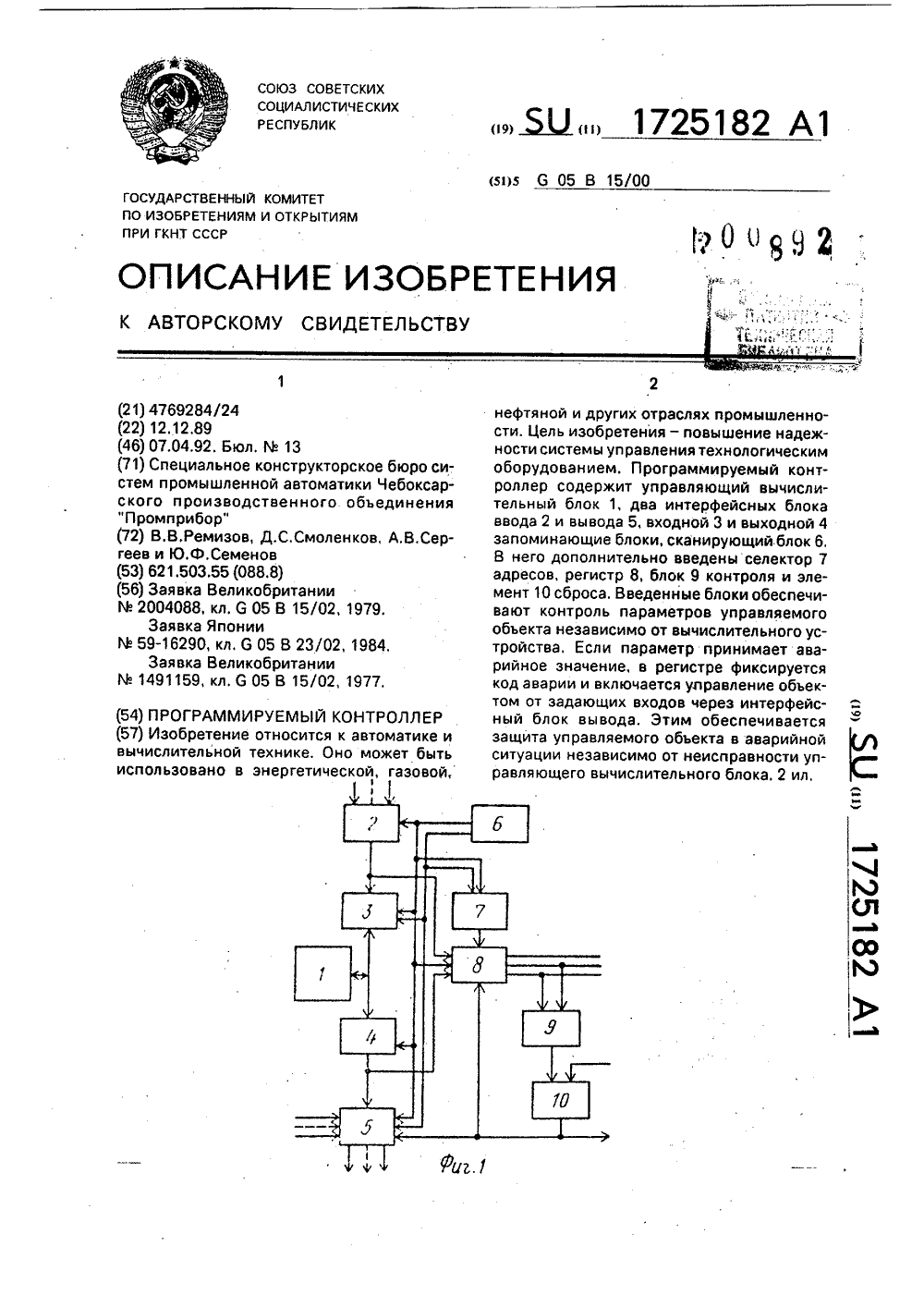

Программируемый контроллер
Номер патента: 1725182
Опубликовано: 07.04.1992
Авторы: Ремизов, Семенов, Сергеев, Смоленков
МПК: G05B 15/00
Метки: контроллер, программируемый
...Вторые входыданных (01) каждого переключателя (20) соединены через соответствующие задающиевходы блока 5 с соответствующими задаю 40 щими входами контроллера. Вход переключения на вторые входы (С 31) каждогопереключателя (20) соединен через вход переключения блока 5 с прямым выходом триггера 10, каждый выход(О/Ч) переключателя45 (20) соединен через соответствующий управляющий выход блока 5 с соответствующим управляющим выходом контроллера.Запись кодов выходных сигналов в ре. гистр 19 из выходного запоминающего уст 50 ройства осуществляется под управлениемсканирующего блока 6 следующим образом,На входы данных О дешифратора 18 подается текущий код адреса, на входы блока5 - код соответствующего управляющего55 сигнала (сигналов). После этого...
Устройство для определения места короткого замыкания линии электропередачи
Номер патента: 1725074
Опубликовано: 07.04.1992
Авторы: Мрыхин, Сергеев
МПК: G01R 31/08
Метки: замыкания, короткого, линии, места, электропередачи
...линии 1, генерирует в линию модулированное в соответствии с протекающим в линии промышленным током высокочастотное напряжение. С этой целью на управляемый его вход подается напряжение выхода трансформатора 6 тока, что обеспечивает модуляцию (например, частотную) генерируемого напряжения. По трассе линии 1 на опорах (при необходимости на каждой) устанавливаются и подключаются к линии сигнализаторы 4 короткого замыкания. Сигнализатор 4 может работать в одном из двух режимов: "Прием" или "Передача". В рабочем режиме линии 1 сигнализатор работает в режиме "Прием", В этом случае напряжение источника 7, модулированное током линии, поступает на первый вход блока 16 связи с линией. Напряжение с выхода блока 16 через третью...
Коррозионно-стойкая магнитомягкая ферритная сталь
Номер патента: 1724720
Опубликовано: 07.04.1992
Авторы: Лебедев, Масленок, Павлов, Повышев, Сергеев, Соболев, Филимонов
МПК: C22C 38/28
Метки: коррозионно-стойкая, магнитомягкая, сталь, ферритная
...судовой электромагнитной арматуры в условиях длительной эксплуатации.Подавлению процессов, приводящих к МКК и коррозионному растрескиванию сварных соединений, способствует также и введение небольших добавок титана, являющегося наиболее активным стабилизирующим элементом,Увеличение содержания иттрия приводит к заметному ухудшению магнитных свойств и охрупчиванию хромистого феррита, что вызвано образованием и выделением избыточных фаз и неметаллических включений,П р и м е р, Проводят лабораторные и опытно-промышленные плавки в открытых индукционных, плазменно-дуговых и вакуумных индукционных печах с использованием чистых и особо чистых шихтовых материалов, а также пластическую и термическую обработку металла,Химический состав...
Мягкий контейнер для сыпучих грузов
Номер патента: 1724522
Опубликовано: 07.04.1992
Авторы: Генель, Козлов, Лизунов, Сергеев, Шорникова
МПК: B65D 30/00
Метки: грузов, контейнер, мягкий, сыпучих
...рукав установлен на днище со смещением относительно его центра, а отверстие расположено на стороне рукава, наиболее приближенной к боковой поверхности наружной оболочки,1724522 45 50 60 Отверстие обеспечивает свободный доступ к днищу при его разрезании.На чертеже представлен контейнер, общий вид.Мягкий контейнер для сыпучих грузов с полимерным вкладышем выполнен из прямоугольной заготовки полотна, сложенной пополам и сшитой по бокам, содержит две строповочные ленты 1, корпус 2 и днище 3, образованное сшиванием,Между строповочными лентами находится загрузочное отверстие 4. В днище 3 контейнер имеет разгрузочное отверстие 5, к краям которого пришит разгрузочный рукав 6. Разгрузочное отверстие 5 и рукав 6 смещены от центра к одной из...
Турбоциклон
Номер патента: 1724372
Опубликовано: 07.04.1992
Авторы: Денисенко, Красиков, Проняга, Сергеев, Христов
Метки: турбоциклон
...с известным турбоциклоном,Укаэанная цель достигается тем, что в известном турбоциклоне, включающем цилиндрический корпус, лопастное колесо, всасывающий, сливной и песковый разгру.зочные патрубки, корпус выполнен в виде двух параллельных дисков и плавно сопряженных с кромками дисков и друг с другом тангенциальных патрубков отвода продуктов разделения, которые выполнены сужи 5 10 15 20 25 30 35 40 45 50 55 вающимися, при этом патрубок отвода песков смещен от внутреннего торца спирального желоба (точка В) на угол 360 О, а внутри корпуса установлен спиральный желоб.Плавный, безударный переход пульпы иэ каналов лопастного колеса на спиральный желоб снижает местные гидравлические сопротивления, а последовательное расположение тангенциальных...
Устройство для шелушения зерна
Номер патента: 1724353
Опубликовано: 07.04.1992
Авторы: Аристов, Леонтьев, Сергеев
МПК: B02B 3/02
...диска 6 - кольцевые выступы 12, Выступы 11 и 12 образуют зазор 13, при этом величина зазо 1724353ра между выступами 11 и 12 увеличиваетсяот центра дисков к периферии. Под зазором13 выполнены кольцевые отверстия 14, подкоторыми в корпусе 1 расположены выпускные окна 15. 5На диске 3 выполнены радиальные лопатки 16 (фиг. 2), при этом между перегородками 7 и лопатками 16 имеется зазор 17. Влопатках 16 (фиг. 3) выполнены прямоугольные отверстия 18, при этом высота отверстий 18 увеличивается в направлении отцентра диска к его периферии.Устройство работает следующим образом,При включении привода диски 3 и 6 начинают вращаться в противоположные стороны. Обрабатываемое зерно череззагрузочный патрубок 2 поступает на распределительный конус 8,...
Шина сергеева с. с. для иммобилизации костного остова грудной клетки
Номер патента: 1724216
Опубликовано: 07.04.1992
Автор: Сергеев
МПК: A61F 5/04
Метки: грудной, иммобилизации, клетки, костного, остова, сергеева, шина
...грудной клетки грудногосегмента 2. Далее на торцовом участке другой концевой части 4 модуляпутем отгибания кнаружи образуютзагиб 6,Изготовленную шину, а именно еегрудной сегмент 2 и элементы фиксации:окно 5 и загиб 6 обкладывают ватойили помещают на них подстилочную прокладку, которую фиксируют с помощьюперевязочного материала, напримербинта, и шина готова к использованию,Изготовленная шина работает следующим образом,Предварительно через окно 5 проводят сегменты тела пострадавшего,располагая затем окно 5 на основании шеи (Аиг. 3), на корнях верхней(Аиг, 4) и нижней (фиг. 5) конечностей, после чего грудной сегмент 2размещают на пораженной зоне грудной клетки и осуществляют затем фиксацию дугой концевой части 4 к пост"радавшему посредством...
Зеркально-линзовый объектив
Номер патента: 1723555
Опубликовано: 30.03.1992
Авторы: Комарова, Порфирьев, Прохоров, Сергеев, Соломатов
МПК: G02B 17/08
Метки: зеркально-линзовый, объектив
...и увеличить число свободных параметров, исполь-.зуемых для минимизации аберрационных функций, Известно уникальное свойство зеркальных менисков (линз Менжена), заключающееся в возможности изменения в широких пределах как сферической, так и хроматических аберраций осевого пучка при постоянстве оптической силы компонента. Указанная особенность позволяет использовать линзу Манжена как основной элемент по развитию апертуры всей системы объектива, активно воздействуя и на его ахроматизацию за счет введения радиуса "склейки". Т.к. сферическое зеркало с наружным отражением не имеет практически коррекционных параметров, исправление вносимых им искажений в картину изображения осуществляется компенсатором параллельного пучка, выполненного т.очто...
Устройство радиометрического дифференциального измерения толщины
Номер патента: 1723435
Опубликовано: 30.03.1992
Авторы: Баженова, Парнасов, Сергеев, Фрид, Шулятев, Эссен
МПК: G01B 15/02
Метки: дифференциального, радиометрического, толщины
...блок-схема основных электронных блоков; на фиг. 2 - осциллограммы импульсов на разных стадиях обработки сигналов; на фиг.3 - принципиальная схема органиэации 15 внутренней структуры и переноса сигналов в детекторе излучения на основе прибора с зарядовой связью (ПЗС).В основании 1 расположен источник 2 излучения, по одну сторону от него - муль тиколлимэтор 3 в виде системы коллимационных отверстий. Контролируемая мембрана 4 размещена в держателе 5, в центре которого сделано отверстие, ограничивающее рабочее поле мембраны, Держа тель с мембраной установлен так, чтобы, по крайней мере, один коллимэтор не был перекрыт объектом, Соссно с коллимационными отверстиями ориентированы приемные элементы 6 координатно-чувствительного 30 детектора...
Линия для изготовления литейных стержней
Номер патента: 1722682
Опубликовано: 30.03.1992
Авторы: Абрамов, Куракин, Наследников, Сергеев, Фролов, Шептунов, Шиганов
МПК: B22C 25/00
Метки: линия, литейных, стержней
...плит 7, механизмы 34 крепления стержневых ящиков 2 и упоры 35. К боковым сторонам коробки 28 прикреплены цапфы 36 и 37, связанные с опорными стойками 25 и 26 при помощи подшипников (не показаны). При этом на цапфе 37 закреплена реечная шестерня 38, находящаяся в зацеплении с рейкой - плунжером 39 гидропривода поворота 40 кантователя 5.Каждый механизм 34 крепления стержневых ящиков 2 включает силовой цилиндр 41, шток 42 которого снабжен цилиндрической головкой 43 для взаимодействия с Т- образным продольным пазом 44, выполненным на стержневом ящике 2,Каждый из механизмов 33 крепления сушильных плит включает двойной пневмоцилиндр 45, каждый шток 46 которого посредством стержня 47, оси 48 и расположенных по бокам стержня 47 шатунов 49...
