Сергеев

Номер патента: 709596

Опубликовано: 15.01.1980

Авторы: Иозефович, Сергеев

МПК: C04B 35/04

Метки: масса, огнеупорная

...низкий предел прочности при сжатии :в температурном интервале 600-1100 оС,Целью изобретения является повышение механической прочности в интервале температур 20-1450 оСДостигается это тем, что огнеупор ная масса, нключающая магнезит, хромит и триполифосфат натрия дополнительно содержит добавку буры при ,следующем соотношении компонентов, вес.: 20 Предел прочности при сжатии,кг/смпосле сушки при 20 оС н течение (сутки) 3 124 7 179 30 283 После 4-х ч теселообработки; при температуреоС 200 333 800 277 1450 288,Редактор Э, Шибаева Техред Л.Алферова Корректор Н. Стец тираж 67) Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений иоткрытий 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 8693/29 Филиал ППП Патент", г. Ужгород,...

Номер патента: 709519

Опубликовано: 15.01.1980

Авторы: Вайнштейн, Демат, Петрухин, Сергеев

МПК: B66F 11/00

Метки: вертикальных, конструкций, подъема

...3 - разрез Б-Б фиг. 1. ЕРТИКАЛЬНЫХ КОНСТРУКЦИЙ3 709519Для подъема верхней части конструкции устройство содержит грузоподъемный .механизм 12, а для перемещения еенижней части на фундаменте расположенполиспаст 13.5Поднимаемую конструкцию 1 выкладывают по оси симметрии фундамента 7так, чтобы узел строповки конструкции 1к грузоподъемному механизму 12 былрасположен примерно на расстоянии1,5 м от оси симметрии фундамента,при этом основание конструкции 1 должноопираться на полозья 5, расположенныепо бокам корпуса конструкции 1 и установленные на направляющих 6, закрепленных на приливах 8 фундамента 7,Верхнюю часть конструкции 1 стропятк грузоподъемному механизму 3.2, аустройство крепят с помощьюстропа кполиспасту 13, второй конец которого2...

Номер патента: 709259

Опубликовано: 15.01.1980

Авторы: Сергеев, Чайка

МПК: B23B 27/16

Метки: инструмент, режущий

...количестве трех, расположены в центральном отверстиипластины, стенки которого выполнены тороидальными, болт смещен относительно центраотверстия пластины в сторону режущей кромкав большего диаметра, актирует с головкой бали с двумя другими ша. ся в дна сферическихидальной поверхностью отверстия в точках Б и В, расположенных ниже центров О,Оэ.С шариками 8 и 9 контактирует промежуточный шарик 10 большего диаметра, который одновременно контактирует с тороидальной по. верхностью центрального отверстия в точке Г и со сферической поверхностью головки 6 бол. та 5 в точке Д. Сферическая головка болта контактирует в точке Е с тороидальной выпук. лой поверхностью центрального отверстия 2, о Болт 5 закрепляется гайкой 11, которая сжимает также...

Номер патента: 442632

Опубликовано: 05.01.1980

Авторы: Буксбаум, Бучацкий, Вавилин, Гаркалюк, Иванов, Казакевич, Кудрявцев, Кузьмин, Лебедев, Медведев, Медников, Паникаров, Полухин, Сергеев, Скачко

МПК: B21C 37/08

Метки: труб

...ранее изогнутых кромок заготовки.На фиг. 1 схематически изображен изгиб кромок по известному способу сварки труб; на фиг, 2 - то же, по предлагаемому,способу.Сущность способа заключается в следующем.Излишнее усилие гиба элементов. заготовки воспринимается не свариваемыми кромками, а, например, валками внутренней оправки (при сварке труб), Регулировкой величины и места приложения усилий режима можно получить любое давление в стыке, нужное для сварки.По предлагаемому способу (см. фиг.2) сваренный шов частично разгружают от действия силы М путем разжима сваренной трубы изнутри силами Йна2 некотором расстоянии от оси сжимающих валков. В результате на шов действует уже не сила М, а усилие М, пред- ставляющее собой разность Ии йТаким образом,...

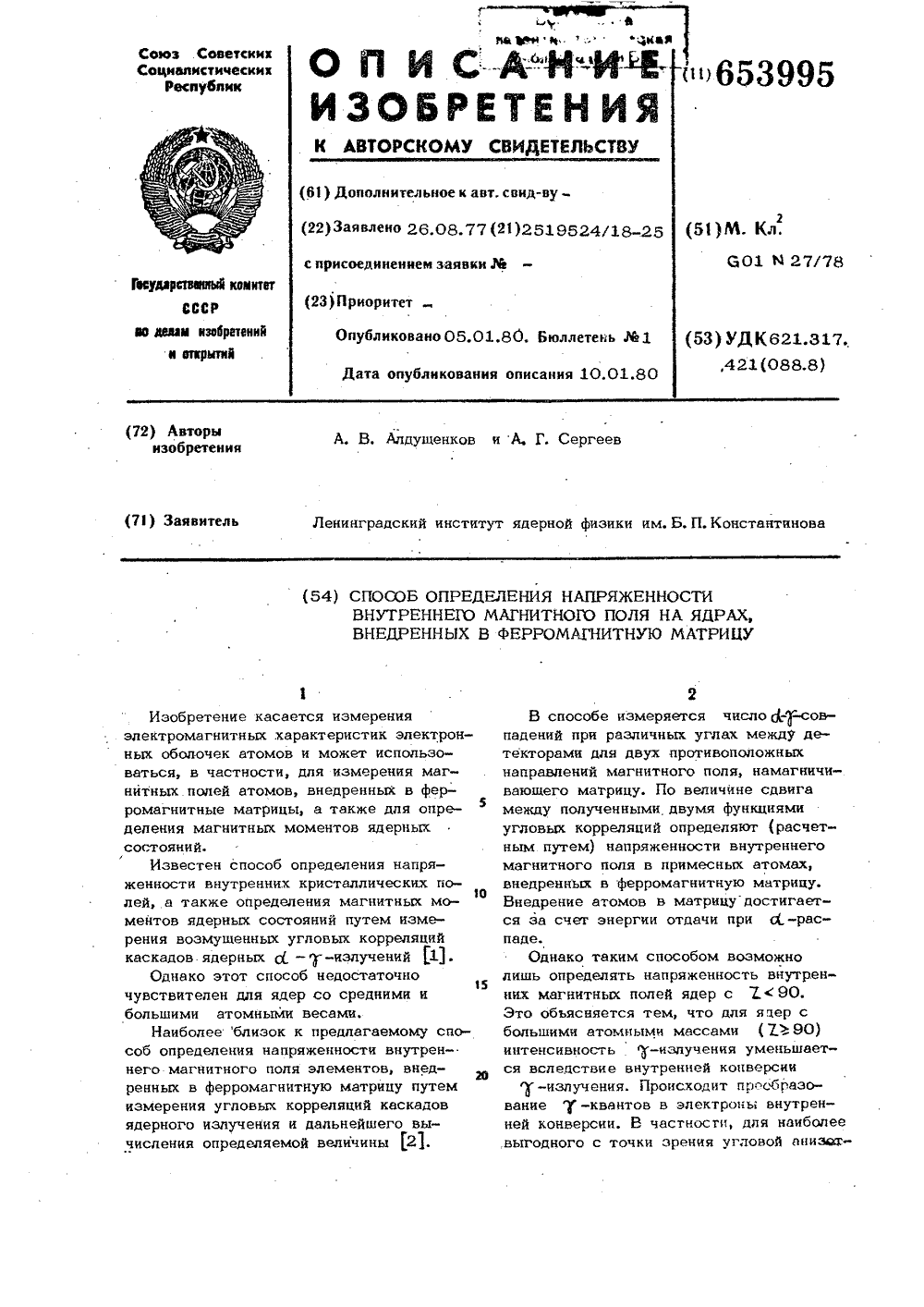

Номер патента: 653995

Опубликовано: 05.01.1980

Авторы: Алдущенков, Сергеев

МПК: G01N 27/78

Метки: внедренных, внутреннего, магнитного, матрицу, напряженности, поля, ферромагнитную, ядрах

...состояний путем измерения возмущенных угловых корреляций каскадов ядерных с( - у-излучений 1.Однако этот способ недостаточно чувствителен для ядер со средними и большими атомными весами.Наиболее близок к предлагаемому способ определения напряженности внутреннего магнитного поля элементов, внедренных в ферромагнитную матрицу путем измерения угловых корреляций каскадов ядерного излучения и дальнейшего вычисления определяемой величины 2. паде.Однако таким способом возможно лишь определять напряженность внутренних магнитных полей ядер с,с 90. Это обьясняется тем, что для ядер с большими атомными массами (7 Ъ 90) интенсивность -излучения уменьшается вследствие внутренней конверсии) -излучения. Происходит пргобразование б -квантов в...

Номер патента: 708482

Опубликовано: 05.01.1980

Авторы: Сергеев, Тимошенко, Тихомиров, Шелковый

МПК: H02P 13/16

Метки: переключателем, тиристорным

...устройство состоитиз двух нагрузок 1 и 2, последовательно с ними соединенных силовых тиристорных коммутаторов 3 и 4,транзисторного мультивибратора 5,состоящего из двух транзисторов708482 6 и 7, в коллекторные цепи которыхвключены реэистивно-емкостные обратные связи 8 и 9 и трансформаторныенагрузки 10 и 11, первичные обмотки12 и 13 которых эашунтированы конденсаторами 14, 15, 16 и 17, общие точки соединения конденсаторовподключены к плюсовой шине источника питанияВторичные обмотки 18и 19 трансформаторов подключены к тиристорным коммутаторам через ключи20 и 21,Устройство работает следующимобразом,При подаче напряжения питаниямультивибратор возбуждается, производя поочередное переключение транзисторов. При этом...

Номер патента: 708475

Опубликовано: 05.01.1980

Авторы: Локтюхов, Сергеев, Усов

МПК: H02M 3/335

Метки: конвертор

...а также дополнительные транзисторы 10 и 11.На фиг. 2 приведены временные диаграммы. При закрытом силовом транзисторе 1 на вход включающего транзистора 4 подается открывающий импульс О вследствие чего он открывается. Это влечет за собой появление базового тока, который определяется величиной резистора б и напряжением Е , а затем и тока коллекторатранзистора 1. Появление напряжения на одной из половин упранляющей обмотки трансформатора 2, открывает дополнительный транзистор 10 30 из-за протекания базового тока ограничиваемого резистором 8. Включающий транзистор закрывается, так как вход его зашунтирован открытым транзистором 10, Силовой транзистор 1 35 остается и открытом состоянии за счет положительной обратной связи обмоток...

Номер патента: 708054

Опубликовано: 05.01.1980

Авторы: Емекеев, Сергеев, Тарасенко

МПК: E21C 37/00

Метки: веществами, взрывных, взрывчатыми, гранулированными, заряжения, пневматического, полостей

...в крайнем своем положении нижним торцом открывает отверстие 12, соединяющее полость цилиндра под поршнем с выходным патрубком зарядной магистрали 13. Полость выпуклой крышки 5 соединена с подпоршневой полостью цилиндра 8 трубопроводом 14, а через обратный клапан и трубопровод 15 - с емкостью 16, заполненной жидкостью,Устройство работает следующим образом.После нажатия пускового крана 2 сжатый воздух поступает в зарядчик 1 и под мембрану 6. Если полость выпуклой крышки 5 заполнена воздухом, то мембрана, выгибаясь, выталкивает воздух через трубопровод 14 под поршень 9 цилиндра 8, который, сжимаясь и преодолевая сопротивление пружины 11, поднимает поршень 9 в верхнее крайнее положение и сбрасывается в атмосферу через отверстие 12 и...

Номер патента: 707828

Опубликовано: 05.01.1980

Авторы: Гускин, Сергеев

МПК: B23P 19/027, B30B 1/32, H01R 43/04 ...

Метки: гидравлический, кабельных, наконечников, опрессовки, переносной, пресс

...преобразователем вращательного, движения в возвратно- поступательное. размещение плунжера в баке сокращает габариты пресса, что. необходимо для ручного метода.Вращениемеханизм 17 получает отэлектродрели 18.Пробка 19 служит для предварительной заливки масла в бак 14, а проб"ка 20 - для полного заполнения бакаи создания в нем избыточного давления по сравнению с атмосферным,Заливку масла осуществляют сле",дующим образом.Вначале через пробку 19 производят предварительную заливку в бак 14,заполняя его полость. Чатем черезотверстие в корпусе 1 (от вывернутой пробки 20) осуществляют заливкув надпоршневую полость 13, при этомпоршень 3 находится в крайнем нижнем положении (Фиг, 1). Под действием поршня 3, приводимого в движениеспециальным...

Номер патента: 644080

Опубликовано: 05.01.1980

Авторы: Брондз, Воробьев, Мартынова, Сергеев

МПК: B21D 28/32

Метки: деталях, дорнирования, отверстий, пробивки

...перпендикулярной к основанию стенки и т.п.С целью расширения номенклатуры обрабатываемых деталей устройство снабжено связанным с приводом клиновымтолкателем, а губка скобы, имеющаяпуансон, выполнена в виде шарнйрно укрепленного на остальной части скобы.двуплечего рычага, взаимодействующегос клиновой поверхностью толкателя,На чертеже изображено предлагаемоеустройство.Оно состоит из привода 1, напримерпневматического, соединенного с помощьюклинового толкателя 2 с подвижной губкой 3 в виде двуплечего рычага, шарнирно укрепленной на оси 4, жестко связанной скорпусом 5. На этом же корпусе жесткоукреплена неподвижная губка 6. Губки 3и 6 в совокупности образуют рабочийорган в виде скобы.На рабочем конце губки 3 смонтирован пуансон (дорн) 7,...

Номер патента: 706912

Опубликовано: 30.12.1979

Авторы: Иноземцев, Сергеев

МПК: H02N 4/02

Метки: высокотемпературным, генерогенными, средами, устройств, электрод

...изобретения является увеличениересурса работы.По"тавленная цель достигается тем, чтово внутренней полости электрода установлена подвижная перегородкас отверстием, в котором укреплена дополнительная трубка.На чертеже изображен схематическиэлектрод, включающий корпус 1, подвижную перегородку 2, трубку 3 подвода хладагенд та с размещенными по ее периферии отверстиями, дополнительную трубку 4, которая сообщает с атмосферой полость над перегородкой 2. Штуцера 5 и 6 служат для ввода и вывода хладагента. Внутренняя трубка 3 жестко прикреплена к перегородке 2.Работает устройство следующим обра70 б 912"" "=3 4ной средой. Обычйо это канал, две противо- слой обеспечивает хорошую эмиссию при раположные стенки которого заняты электрода- бочих...

Номер патента: 706664

Опубликовано: 30.12.1979

Авторы: Арсентьев, Островский, Сергеев

МПК: F26B 25/22

Метки: камерной, пористых, процессом, сушки

...2му изменяют расход сушильиспольэуют определенную разнос ть.На чертеже показана примерная функциональная схема устройства для осуществления описываемого способа,Датчики 1 и 2, относительной влажности среды, установленные в сушильной камере соответственно в пограничном слоеи вне его, включают в плечи измерительного моста 3, питание на который подаютс выхода корректора по постоянному коэффициенту 4, вход которого соединен черезкорректор 5 по температуре с датчиком 6температуры. Сигнал, использующий определенную разность и идуший на исполнительные органы, снимают с диагонали измерительного моста 3,Использование описываемого способауправления процессом камерной сушки пористых материалов позволит повысить качество регулирования, что...

Номер патента: 706543

Опубликовано: 30.12.1979

Авторы: Ахобадзе, Гагин, Гагина, Сергеев, Цветков, Шляпин

МПК: E21F 5/00

Метки: пылеулавливающее

...3ре 3 увлажнения размещается водораспредели. тельная форсунка 10 с металлическим корпу.сом. Увлажнитель 4 выполнен нэ металлических пластин, размещенных параллельно между собой, направленных по движению потока и свя- з занных между собой металлическим провод.ником 11, который подсоединен проводником 12 к корпусу форсунки 10 и проводнику 9.Устройство работает следующим образом.Поступающий в камеру электризации запыленный воздух проходит по щелевым каналам, образованным пластинами 7 с обкладками 8.В этих каналах под действием интенсивной турбулиэации происходит соударение пылевых частиц с обкладками 8 из диэлектрика, вследствие чего происходит процесс электризации, при котором частицы приобретают униполярный электростатический заряд...

Номер патента: 706133

Опубликовано: 30.12.1979

Авторы: Аверичев, Сергеев

МПК: B05B 12/00

Метки: жидкости, неравномерности, расхода, форсунок, центробежных

...расположен40ноейад распределительным органом, перекидное устройство и манометр, перекидное устройство выполнено в виде соосноустановленного с распределительным органом и жесткосвязанного с пневмоприво 45дом вертикального перемещения заборникас уплотняющей втулкой, контактирующейс торпом приспособления для ;крепления игерметизации центробежной форсунки во50время слива жидкости,На фиг. 1 изображено предлагаемоеустройство, обций вид, на фиг, 2 - разрез Л-Л на фиг, 1,Устройствб-содержит измерительнье55колбы 1, распределительный орган 2 с петрубками 3, отводящими жидкость в колбы1, приспособление 4 для крепления и герметизация центробежной форсунки (не по 33казана), расположенное нед распределительным органом 2, перекпдяое устройство...

Номер патента: 706074

Опубликовано: 30.12.1979

Автор: Сергеев

МПК: A61B 17/00

Метки: переднего, спондилодеза, шейного

...позвонков с помощьюострого долота таким образом, что наней остаются участки,кортикального "слоятел позвонков (декортикация), Затем впределах бперационной раны на видимойповерхности тел позвонков через центр,нижнего позвонка ( Тф ) с помощьюраствора бриллиантовой зелени строятвертикальмую ось тел шейных позвонков. (проехционная). После этого на позвонке,который является нижним в кровне ста билизации ( ТИ ) на намечейной-оси,отступя на 4 мм"от его каудальной замыкательной пластинки, обозначают точку при помощи электроагуляции, от которой дополнительно строится вторая ось,отклонившаяся от первой на угол ротации тела вышележащего.позвонка ( С 1 ),который равен 5 , На второй оси с помощью цилиндрической фрезы в телах.С 5и ТЪ позвонков...

Номер патента: 705218

Опубликовано: 25.12.1979

Авторы: Сергеев, Федюнинских

МПК: F26B 9/06

Метки: камера, пиломатериалов, сушильная

...изображенапредложенная камера,Камера выполнена с криволинейно сопряженными поверхностями боковых стенок. Кривая поверхности 1 строится по дуге окружности. 3Равномерность скоростного поля в штабеле в основном зависит от распредепения. статического давления в обеих ветвях рециркуляционного канала по его длине, которое, в свою очередь, является, в 5 основном, функцией длины ветви канала и величины трении агента сушки о боковую поверхность как стенки, так и штабеля.Увеличение трения и длина канала ивляются причиной уменьшения скорости выхода агента сушки из щелей междурядового пространства штабеля по его длине. Поэтому при раздаче агента сушки иэ нагнетательного канала в междурядовое пространство штабеля устраивают каналы переменного сечения...

Номер патента: 705164

Опубликовано: 25.12.1979

Авторы: Горелов, Гущин, Кузнецов, Сергеев

МПК: F16B 2/18

Метки: зажимное

...рычагами 12, Рычаги 12 снабжены эубчатымйсекторами 13, связаны черезпаразитные шестерни 14, установленные в пазах 2015 выступов 16 днища конгейнера 17, с подпружиненными зубчатыми рейками 18, помещенными в каналах 19, выполненных в выступах 6днища контейнера 17.705.164 г 1 гг Ю гг ЦНИИПИ Заказ 7998/37Тираж 1139 Подшюное пал ППП "Иатент",Ужгород. ул. Проектная 3Пружинь 1 20 зубчатых реек 18 служат длявозврата откидных рычагов 12 в исходное поло.жение. Равномерный зажим контейнера 7 обеспечивается выполнением бурта 21 на фланце 22корпуса 23 системы ядерного реактора,Зажимное устройство работает следующимобразом,При установке загрузочного контейнера 17на фланец 22 трубопровода 5 выступы 16 входят в окна фланца, при этом хвостовики...

Номер патента: 705058

Опубликовано: 25.12.1979

Авторы: Бондаренко, Лемешев, Сергеев

МПК: E02B 7/02

Метки: крепления, полотнищ, эластичных

...10 и удерживает раму в крайнем левом положении, когда рычаг 3 упирается в ограничители 19. При этрм противовес 15 лежит на основании, а трос 14 никаких нагрузок не воспринимает (Фиг.2). Рама удерживается в таком положении только за счет действия противовеса 13, создающего отноеительно оси 1 удерживающий момент. Несущий трос 8 в таком положенйи рамы зайимаетпроектное положение, пройдя через направляющий ролик 20.По мере накопления в верхнем бьеФе воды увеличиваются нагрузки на50 оболочку мембранной плотины 9, которые через удерживающий гребеньплотины несущий трос 8, воспринимаются рамой, состоящей из сомкнутых Рычагов 3, 4 и б, как опрокидываю щий момент относительно оси 1. После достижения в тросе 8 расчетных нагрузок опрокидывающий...

Номер патента: 704873

Опубликовано: 25.12.1979

Авторы: Айзенберг, Брейдо, Сергеев

МПК: B65H 3/24

Метки: гофркартона, загрезки, стоп

...вертикальных направляющих 5 смонтирована дополнитель. ная каретка 6. Для предотвращения сме. щения листов гофркартона, расположен- ЗО 2ных над подаваемой стопой, устанавливается передняя ограничительная заслонка 7. К раме вертикальных направляющих 5 прикреплен гидроцилиндр 8,а к каретке 2 - гидроцилиндр 9.Устройство работает следующим образсм.При движений каретки 2 вперед вгоризонтальнсм направлении под дейст- .вием гидроцилиндра 9 вместе с ней,движется толкатель 3. Передние вертикальные поверхности консольных вилтолкателя 3 при этом упираются в задние кромки подаваемой стопы гофркартона и подают ее на стол самонакладавысекательной машины, при этом оставшаяся верхняя часть кипы располагается на верхних несущих поверхностяхконсольных вил...

Номер патента: 704760

Опубликовано: 25.12.1979

Автор: Сергеев

МПК: B23Q 17/02

Метки: делительное

...5 фиксируется фиксатором 8 планки 7, шарнирно связаннОй со штоком гидроци 11 индра 10, а диск 6 - планкой с фиксато ром 9. Направляющий паз 11 планки связан с пальцем 12, который закреплен накорпусе. При движении планки 7 вправо от гидроцилиндра 10 фиксатор 8 выходит из зацепления, а траектория движения фиксатора 9задается направляющим пазом 11. В конце хода гидроцилиндра 10 фиксатор 8 входит в зацепление с очередным зубом делительно704760Формула изобретения Составитель И. ПокрасоваТехред О. Луговая Корректор И. МихееваТираж 1222 ПодписноеЦН И И П И Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Рауыская наб., д. 45Филиал ППП Патент, г. Ужгород, ул, Проектная, 4 Редактор В. ДибобесЗаказ 7929118...

Номер патента: 703478

Опубликовано: 15.12.1979

Авторы: Решетников, Сергеев, Сучков

МПК: B66C 1/68

Метки: крану, монтажное, мостовому, навесное

...в контакт с роликами на кронштейне тележки установлены направляющие 9, выполненные в виде металлических пластин,При производстве работ по заменеовых балок мостовой кран с намонтажным устро йством ставитдемонтируемо й балкойна опоры, установле5 формула изобретения Монтажное навесное устройство к мостовому крану, содержащее подвешенную к 10 крЮку грузовой тележки разноплечую траверсу, одно плечо Которой оснащено грузозахватным приспособлением, о тл и ч а ю щ е е с я тем, что, с целью расширения эксплуатационных возможнос тей устройства при замене подкрановыхпутей, второе плечо траверсы выполнено криволинейным, а тележка снабжена. роликовой опорой с направляющими, взаимодействующей с криволинейным плечом тра версы. Составитель Т,...

Номер патента: 703471

Опубликовано: 15.12.1979

Авторы: Бобылев, Двойнин, Дудко, Лавилов, Рослик, Сергеев, Соломахов, Терещенко

МПК: B66C 1/40

Метки: взвешивания, крана, перегрузок, подъемного, предохранителем, привод, устройством

...реостата, регулируемый .концевой выключатель и упругий элемент, связанный с движком реостата и выклю" чателем, а также демпфер,причем корпус редуктора выполнен с возможностью качания относительно оси, проходящей через ведущий и ведомый валы редуктора (21.(71) ЗаяентЕЛЬ Днепропетровский ордена Трудового Красного Зйамени горныйинститут имени Артема703471 Формула изобретения илиал .ППП П Ужгород, ул"возможностью осевого перемещения (вподшипникахскольжения или каченияс цилиндрическим роликами) . На концевала 4 установлен упорный подшипник8, взаимодействующий с пружиной 9,К .неврашающемуся кольцу упорногоподшипника прикреплен полэун реостатного датчика 10 и стержень 11,воздействующий на концевой выключатель 12, положение...

Номер патента: 702427

Опубликовано: 05.12.1979

Авторы: Архипов, Бурханов, Коваленко, Кузьмищев, Лазарев, Оттенберг, Попов, Савицкий, Сергеев, Соловьев, Тюрин, Фадаев, Шнырев

МПК: H01J 5/46

Метки: прибора, узел, электровакуумного, электродный

...увел електровакуумного прибора (ламп гааораарядных и кварцевых галогенных).Электродный узел состоит иа фольгс-. вых токовводов 1, к которым привариваются алектроды 2 и выводы 3. Фольговые токовводы 1 в собранном виде ааштамповываются в кварцевое стекло баллона 4.024 27 4кварцевое стекло баллона светотехнического прибора.Примерные данные по иаменениюсвойств такого материала проволоки иленты иа монокристаллов легированногомолибдена в аависимости от состава приведены в таблице,100 0 1.2. остальное 17 ОО остальное 17 00. остальное 18000 0,08 3. 0,044. 00 0 В настоящее время для иаготовления укаэанных уалов светотехнических приборов используется фольга иа сплава молибдена с рением (прототип), 1 кг. массы которого стоит около 5800...

Номер патента: 702334

Опубликовано: 05.12.1979

Авторы: Вдовин, Панкратов, Сергеев

МПК: G01V 3/10

Метки: геоэлектроразведки, измерительное

...(прямом) 20 триггера 11; 26 - на выходе счетчика12; 27 - на выходе приемного датчика 1 (условно, без учета полезного сигнала) 28 - на выходе ограничителя15, 29 - на выходе дифференцирующего 25 каскада 16, 30 - на выходе схемы 21 совпадения 31 - на выходе схемы 22 совпадения 1 32 - на выходе схемы 9 совпадения, 33 - на инвертирующем выходе одновибратора 10; 34 - ток в 30 датчике возбуждения генераторной установки 35 - на выходе приемного датчика 1 (суммарное напряжение сигналаи помехи) 37 - на выходе цифрового накопителя 5 (условно преобра зовано в аналоговую кривую). При составлении диаграмм принято, чтосрабатывание всех импульсных схем происходит от заднего (отрицательного) фронта входных импульсов, 40Предлагаемое устройство...

Номер патента: 701862

Опубликовано: 05.12.1979

Авторы: Базяк, Ковалев, Кривенко, Сергеев

МПК: B63B 19/20

Метки: закрытие, люковое, судовое

...формь, а продольные опорные элементы. содержат трапеиеидальные пазы е, выполненные вбоковых стенках ведомтых секций 2 и 5 55 и сопрягаемые с трапецеидальной формыпродольными упорами 12, Рабочие поверхности в поперечных упоров 13 расположены под острым углом к опорнойповерхности 9 комингса, а рабочие поверхности б трапецеидальной Формыпродольных упоров 12 наклонены к опорной позерхносте 9 комингса год острым углом )3,леньшем, чем острыйугол Ф. наклона стенок 11. вырезов анаправляющих 8 для исключения заклинивания секцтий при Открывании-закрывании люка,. ГГродольные опорные элементы содержат кронштейны 15, накоторых расположены трапецеидальныепазы ж, при этом кронштейны 15 при -КрЕПЛЕНЫ К бОКОВЫМ СТЕЕЕКаМ...

Номер патента: 700937

Опубликовано: 30.11.1979

Авторы: Манелис, Сергеев, Смоленская, Шагинов

МПК: H05K 3/00

Метки: печатной, платы

...экрана и като- домеЕсли печатные проводники расположены с одной стороны платы (нессиметричные полосковые схемы), то целесообразно .применять один экран,закрывая им проводниковую сторонуплаты. В этом случае удобно устанавливать режим металлизациипо току,а чтобы обеспечить равномерное наращиваниемеди в отверстиях, необходимо выбрать оптимальный диаметр отверстия экрана, т.е, диаметр отверстия, при котором скорость осаждения меди в отверстии с обеихсторонплаты одинакова. Оптимальный диаметрзависит от сопротивления электролита, диаметра отверстия в плате и толщины экрана. Так,например, при метал- (лизации в борфтористоводородномэлектролите, диаметре отверстия 1,1 мми толщине экрана 2,0 мм целесообразноиметь отверстие в экране 0,8-0;9...

Номер патента: 700807

Опубликовано: 30.11.1979

Авторы: Кепке, Пошеманский, Сергеев

МПК: G01N 1/22

Метки: шприц

...с возможностью перемещениявдоль корпуса,На фиг. 1 изображен предлагаемый шприц,продольный разрез; на фиг. 2 - разрез А - Ана фиг, 1.Шприц состоит из корпуса 1, полой иглы 2,поршня со штоком 3, эластичной мембраны 4с пружиной 5, герметично прилегающей к игле 2, и уплотнительной втулки б, жестко связанной с иглоф фф3 .--:- -70080Мембрана 4 с помощью стакана 10 и пружинного кольца 11 соединена с кронштейном 12. Кронштейн 12 установлен с возможностью перемещения вдоль корпуса в сторону, противоположную игле, и может быть зафиксирован в пазах 13 корпуса 1. Герметичность полости обеспечивается поджатием гайкой 14 крышки 15, снабженной резиновым кольцом 16. Геретичность иглы 2 в крышке достигается кольом 16 с гайкой 17,1 ОУстройство...

Номер патента: 700592

Опубликовано: 30.11.1979

Авторы: Иозефович, Сергеев, Сташкевич

МПК: E02D 3/12

Метки: конструкции, нагнетания, ограждающие, раствора

...к потерям раствора за счет его частичного вытекания через швы между блоками ограждающей конструкции.Цель изобретения - снижение трудоемкости и повышение равномерности распределения раствора, а также улучшения условий работ.Указанная цель достигается тем, что устройство, включающее полый корпус с нагнетательным патрубком и размещенную в корпусе штангу с рукояткой, снабжено охватывающей корпус опорной рамкой с жестко присоединенными к нему кронштейнами и закрепленным на ее опорнои части уплотнением, а штанга выполнена с опертой на торец корпуса обоймой и резьбовым продольным каналом на свободном конце.На фиг. 1 - изображено предлагаемое устройство, план; на фиг. 2 - разрез А - А на фиг. 1.Устройство имеет полый корпус 1 с нагнетательным...

Номер патента: 700466

Опубликовано: 30.11.1979

Авторы: Быков, Гладкий, Журков, Сергеев, Сокол

МПК: C02F 1/463

Метки: электролизер

...пленки и солевглх отложений.При таком конструктивном выполнении коа 20 гулянт образуется н первэй камере, где идетэлектрохимическое растворение металлическихогшлок в очищенной воде, благодаря чемуисключается забивание засыпки и ее облипациезагрязнениями (полимерами, маслами и т.п.) .При этом обеспечивается равномерное растворение металлических опилок с минимальнымрасходом электроэнергии. Собственно очисткапроисходит во второй камере с цомогцьЮ нерастворимых электродов.30 3 7патрубок ввода исходных сточных нод расположен во второй камере.Кроме того, приспособление для встряхива.ния металлических опилок выполнено в видекулачкового вала, ца котором закрепленыкассеты с засыпными электродами.На чертеже показан электролизер,...

Номер патента: 699356

Опубликовано: 25.11.1979

Авторы: Иноземцев, Сергеев

МПК: G01K 7/00

Метки: высокой, стационарной, температуры

...до тех пор, пока показания дифференциальной термопары нестанут равными нулю. Это положениеперегородки, находящееся на расстоянии Хд от нагреваемого торца цилиндра, йринимают за начало отсчетакоординаты перемещения перегородки, т. е. при положении перегородки Х (при отсчете от нагреваемоготорца) в формулу подставляют величину Х - Х. Перегородка имеет конечную толщину, поэтому фиксируют какое-то произвольное сечение. Привыборе другого сечения изменяетсякоордината Х . После определения величины Х перемещают перегородкудискретно или с такой скоростью,чтобы в каждый данный момент измерьния поле температур всего цилиндрабыло стационарным, и регистрируютзависимость дТ = Й(х 1. Определениетемпературы среды по формуле имеетгеометрическую...
