Регулятор уровня верхнего бьефа

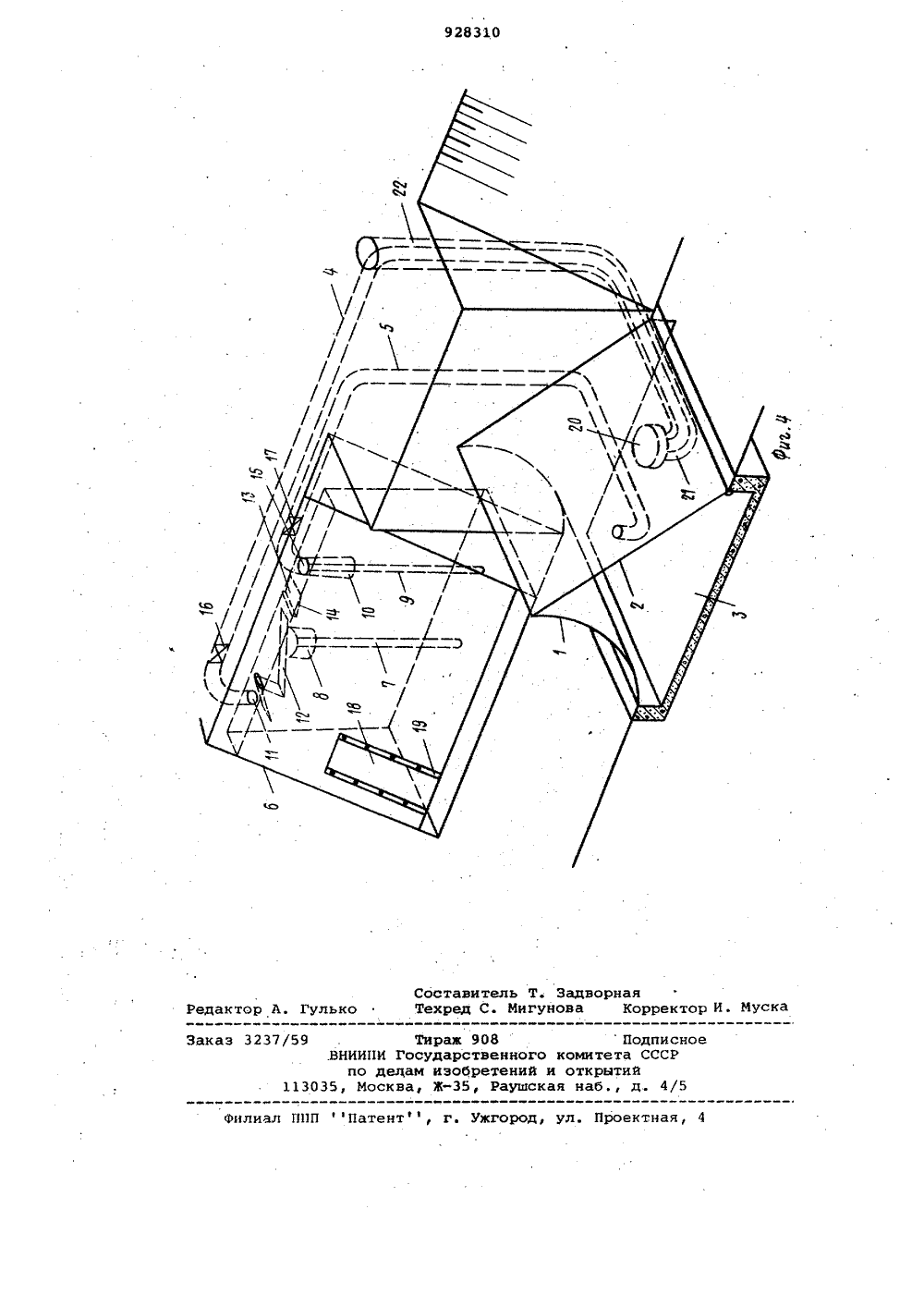

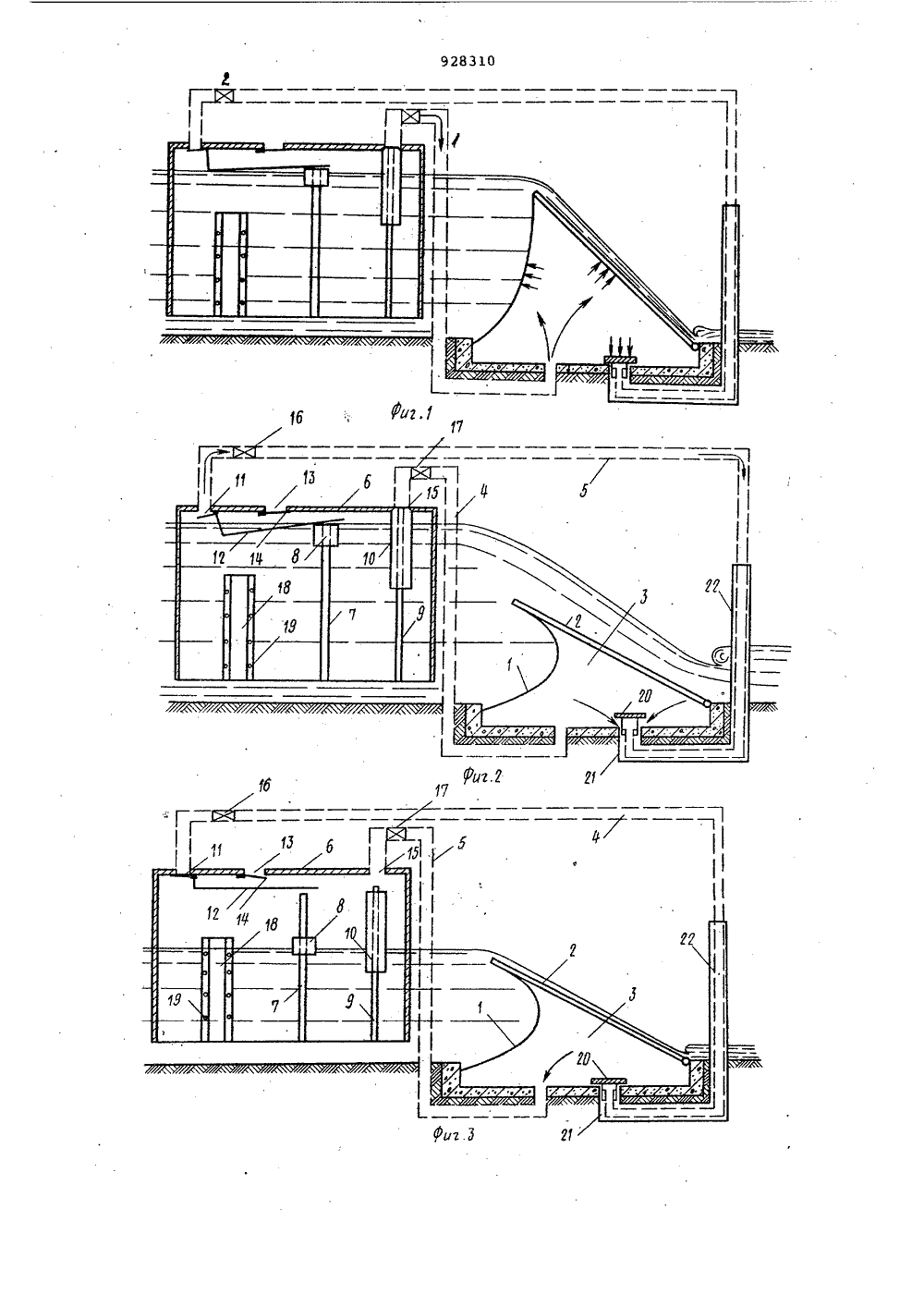

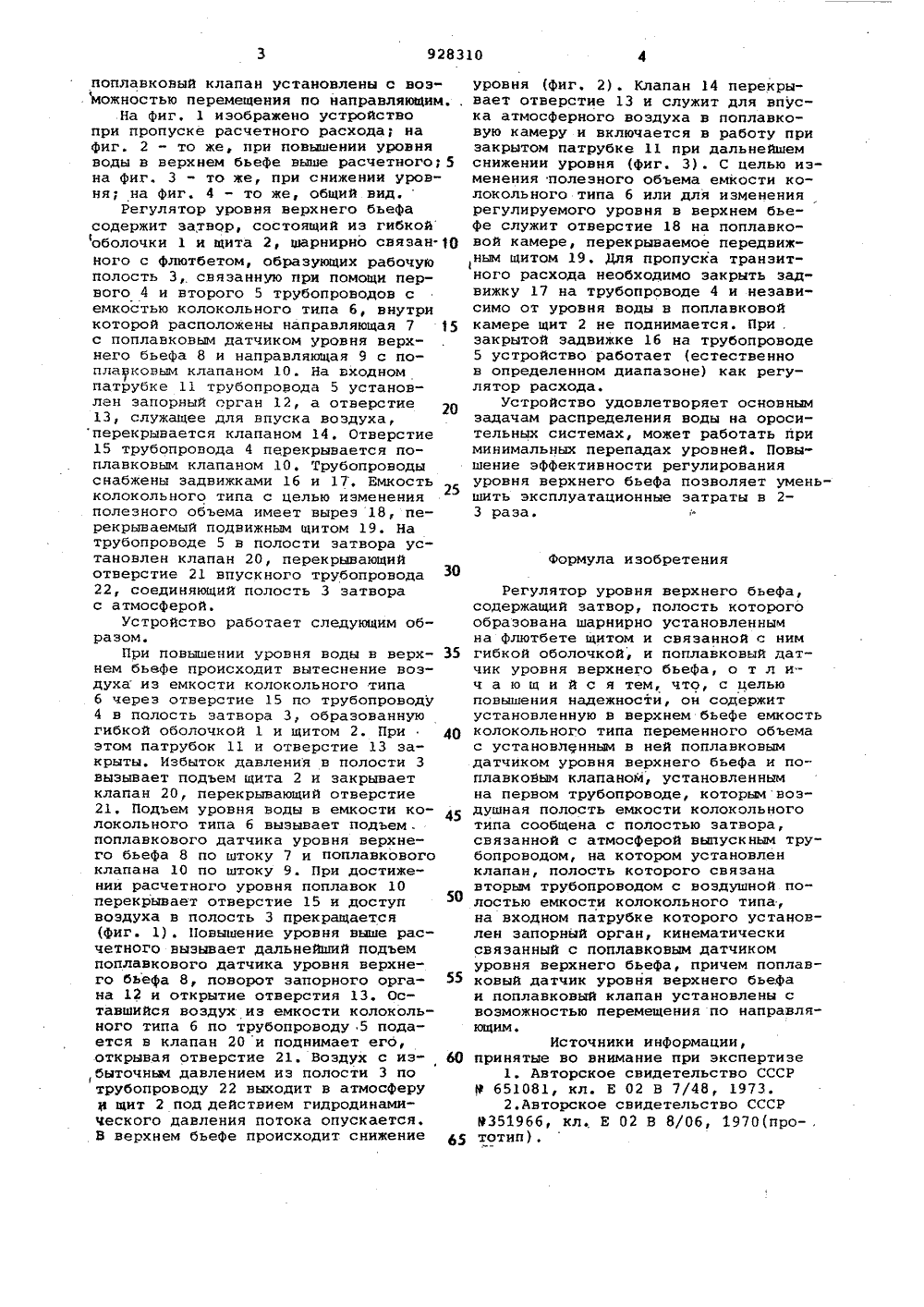

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик и 928310(61) Дополнительное к авт. свид-ву(22) Заявлено 16.06.80 (21) 2941410/18-24с присоединением заявки Мо(23) ПриоритетОпубликовано 150582. Бюллетень М 918 151 М.Кп з 0 05 П 9/02 Государственный комитет С С,С Р ио делам изобретений и открытийДата опубликования описания 1505.82 Б.И. Сергеев, В,Б. Ковшевацкий и А.И, Ылясов(54) РЕГУЛЯТОР УРОВНЯ ВЕРХНЕГО БЬЕФА Изобретение относится к гидротехническому строительству и может бытьиспользовано на оросительных системах для автоматического подцержанияуровня верхнего бьефа и регулирования расхода,Известен затвор, выполненный ввиде закрепленной на флютбете эластичной замкнутой оболочки и щита,причем полость оболочки соединенасверхним и нижним бьефамиИ.Недостатками этого затвора являются возможность отложения наносовв полости затвора, необходимость значительного перепада уровней, сложностьконструкции.Наиболее близким по техническомурешению к изобретению является устройство для регулирования уровнейводы в каналах, включающее полыйзатвор с.горизонтальной осью вращения, датчики, клапан и источник сжатого воздуха Я,Недостатком такого устройства является воэможность попадания воды врасположенный на сифоне и связанный сатмосферой патрубок, а увеличениедлины патрубка пропорционально увеличит сопротивление и уменьшит коэффициент всасывания. Цель изобретения - повышение надежности за счет управления устройством при изменении уровня с помощью воздуха,Поставленная цель достигается тем,что в регуляторе уровня верхнегобьефа, содержащем затвор, полость 10 которого образована шарнирно установленньм на флютбете щитом и связанной с ним гибкой оболочкой, и поплавковый датчик уровня верхнего бьефа, содержится установленная в верхнем бьефе емкость переменного объема колокольного типа с установленным в ней поплавковым датчиком уровня и поплавковым клапаном, установленным на первом трубопроводе, которым воздушная полость емкости колокольного типа сообщена с полостьюзатвора, связанной с атмосферой выпускным трубопроводом, на которомустановлен клапан, полость которогосвязана вторымтрубопроводом своздуш ной полостьюемкости колокольноготипа,на. входном патрубке которого установленэапорный орган, кинематически связанный с поплавковым датчиком уровняверхнего бьефа, причем поплавковый 30 датчик уровня верхнего бьефа ипоплавковый клапан установлены с воэможностью перемещения по направляющим.,На фиг, 1 изображено устройствопри пропуске расчетного расхода; наФиг. 2 - то же, при повышении уровняводы в верхнем бьефе выше расчетного; 5на Фиг. 3 - то же, при снижении уровня; на фиг. 4 - то же, общий вид.Регулятор уровня верхнего бьефасодержит затвор, состоящий из гибкойоболочки 1 и щита 2, шарнирно связан-Щного с флютбетом, образующих рабочую полость 3 связанную при помощи первого 4 и второго 5 трубопроводов с емкостью колокольного типа б, внутри которой расположены направляющая 7 с поплавковым датчиком уровня верхнего бьефа 8 и направляющая 9 с поплавковым клапаном 10. На входном патрубке 11 трубопровода 5 установлен запорный орган 12, а отверстие 13, служащее для впуска воздуха, перекрывается клапаном 14. Отверстие 15 трубопровода 4 перекрывается поплавковым клапаном 10. Трубопроводы снабжены задвижками 16 и 17, Емкость колокольного типа с целью изменения полезного объема имеет вырез 18, перекрываемый подвижным щитом 19. На трубопроводе 5 в полости затвора установлен клапан 20, перекрывающий отверстие 21 впускного трубопровода 22, соединяющий полость 3 затвора с атмосферой.Устройство работает следующим образом.При повышении уровня воды в верхнем бьвфе происходит вытеснение воздуха из емкости колокольного типаб через отверстие 15 по трубопроводу4 в полость затвора 3, образованнуюгибкой оболочкой 1 и щитом 2. Приэтом патрубок 11 и отверстие 13 закрыты, Избыток давления в полости 3 вызывает подъем щита 2 и закрывает клапан 20, перекрывающий отверстие 21. Подъем уровня воды в емкости колокольного типа б вызывает подъем . поплавкового датчика уровня верхнего бьефа 8 по штоку 7 и поплавкового клапана 10 по штоку 9. При достижении расчетного уровня поплавок 10 перекрывает отверстие 15 и доступ воздуха в полость 3 прекращается (фиг. 1), Повышение уровня выше расчетного вызывает дальнейший подъем поплавкового датчика уровня верхнего бьефа 8, поворот запорного органа 12 и открытие отверстия 13. Оставшийся воздух из емкости колокольного типа б по трубопроводу 5 подается в клапан 20 и поднимает его, открывая отверстие 21Воздух с из,быточным давлением иэ полости 3 по трубопроводу 22 выходит в атмосферу и щит 2 под действием гидродинамического давления потока опускается. В верхнем бьефе происходит снижение 15 20 25 30 3540505565 уровня (фиг. 2). Клапан 14 перекрывает отверстие 13 и служит для впуска атмосферного воздуха в поплавковую камеру и включается в работу при закрытом патрубке 11 при дальнейшем снижении уровня (фиг. 3). С целью изменения полезного объема емкости колокольного типа б или для изменения регулируемого уровня в верхнем бьефе служит отверстие 18 на поплавковой камере, перекрываемое передвиж,ным щитом 19, Для пропуска транзитного расхода необходимо закрыть задвижку 17 на трубопроводе 4 и независимо от уровня воды в поплавковой камере щит 2 не поднимается. При .закрытой задвижке 16 на трубопроводе 5 устройство работает (естественно в определенном диапазоне) как регулятор расхода.Устройство удовлетворяет основным задачам распределения воды на оросительных системах, может работать при минимальных перепадах уровней, Повышение эффективности регулирования уровня верхнего бьефа позволяет уменьшить эксплуатационные затраты в 2- 3 раза.лФормула изобретенияРегулятор уровня верхнего бьефа, содержащий затвор, полость которого образована шарнирно установленным на флютбете щитом и связанной с ним гибкой оболочкой, и поплавковый датчик уровня верхнего бьефа, о т л ич а ю щ и й с я тем, что, с целью повышения надежности, он содержит установленную в верхнем бьефе емкость колокольного типа переменного объема с установленным в ней поплавковым датчиком уровня верхнего бьефа и поплавковым клапаном, установленным на первом трубопроводе, которьм воздушная полость емкости колокольного типа сообщена с полостью затвора, связанной с атмосферой выпускным трубопроводом, на котором установлен клапан, полость которого связана вторым трубопроводом с воздушной полостью емкости колокольного типа, на входном патрубке которого установлен эапорный орган, кинематически связанный с поплавковым датчиком уровня верхнего бьефа, причем поплавковый датчик уровня верхнего бьефа и поплавковый клапан установлены с возможностью перемещения по направляющимеИсточники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 651081, кл. Е 02 В 7/48, 1973.2.Авторское свидетельство СССР9351966, кл., Е 02 В 8/06, 1970(прототип),928310 Составитель Т. ЗадворнаяРедактор Л. Гулько Техред С. Мигунова Корректор И каз 3237/59 В 1130 Филиал П 1 П Патентф, г. Ужгород, ул. Проектная, 4 Тираж 908 ИПИ Государственног о дедам изобретений Москва, Ж, Раушс Подписнокомитета СССРи открытийая наб., д. 4/5
