Сергеев

Номер патента: 1348333

Опубликовано: 30.10.1987

Авторы: Буланов, Горячев, Зел, Нестерова, Никитина, Орлов, Сергеев

МПК: C07C 51/60, C07C 53/48

Метки: хлорацетилхлорида

...В трехгорлую колбу объемом 500 мл, снабженную мешалкой, термометром и обратным холодильником, загружают 190 г (2 моль) МХУК, 0,4 г катализатора (амида МХУК) и 265 г (2,2 моль) тионилхлорида, Колбу 20 устанавливают на масляную баню, присоединяют верхний конец обратного холодильника к насадочной колонке, орошаемой 5-67-ным раствором щелочи для поглощения кислых газов (НС 1 и БО), 25 и включают мешалку, При работающей мешалке подогревают содержимое колбы до 50-60 С и выдерживают реакционную смесь при этой температуре в течение 3 ч, После 3-часовой выдержки содержимое колбы подогревают до 100-105 С и заканчивают реакцию при этой температуре через 1 ч, По окончании реакции заменяют обратный холодильник на нисходящий и отгоняют продукт до...

Номер патента: 1348316

Опубликовано: 30.10.1987

Авторы: Голозубов, Гуркина, Кисиленко, Орлов, Полуротова, Сергеев

МПК: C04B 33/28, C04B 41/81

Метки: декоративно-облицовочных, плит

...который затем выливают в разъемную форму с ограничительными бортами. Предварительно ее покрывают слоем материала, не реагирующего со шликером (каолин, технический вазелин, бумага и др.). Сверху на шликер равномерно насыпают слой измельченного стекла фракцией менее 2 мм. После этого наносят декоративый слой в виде гранул цветного стека. Оптимальный размер гранул 4-7 мм. После сушки форму разбирают, а иэделие подвергают обжигу. При использовании форм из жаропрочной стали обжиг изделий можно производить в них. Для обжига изделий можно использовать тунельную либо роликовую печь.Способ изготовления крупноразмерных декоративно-облицовочных плит поясняется примерами конкретного выполнения.П р и м е р 1. Используют шликер следующего состава:...

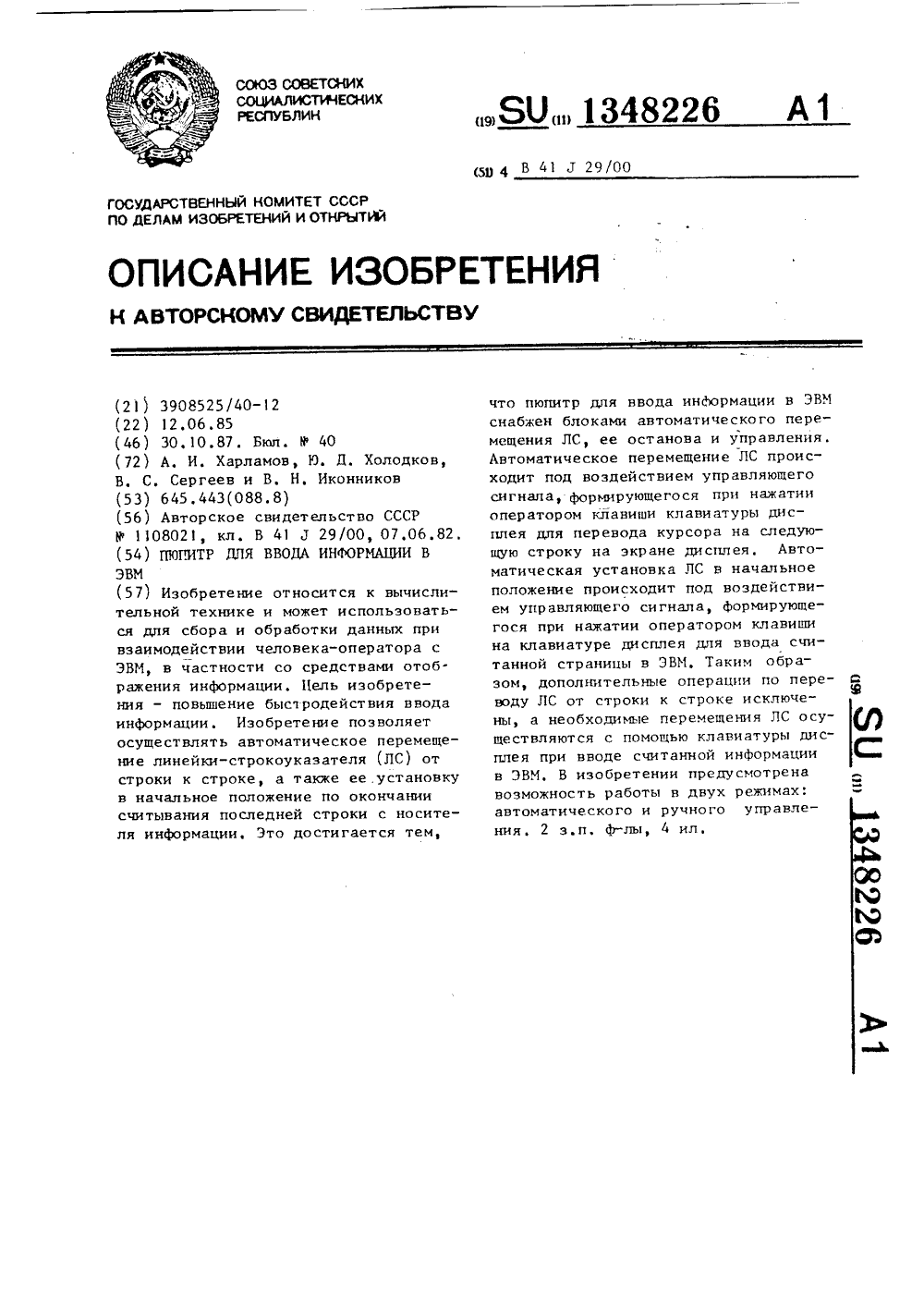

Номер патента: 1348226

Опубликовано: 30.10.1987

Авторы: Иконников, Сергеев, Харламов, Холодков

МПК: B41J 29/00

Метки: ввода, информации, пюпитр, эвм

...24управления "Нач,уст, При этом каретка 4 с линейкой 6 устанавливаетсяпод первой строкой носителя информации. В этом положении пюпитр с носителем информации готов к вводу информации в ЭВМ. Ввод информации вЭВМ осуществляется следующим образом,Оператор после ввода на экран дисплеяпоследнего знака в строке нажимаеткнопку 25 управления "Уст.строки",При этом блок 7 управления формируетсигнал, под управлением которогоэлектродвигатель 10 перемещает линейку 6 под следующую строку. Вводпоследующих строк осуществляется аналогично. После ввода на экран дисплея последнего знака в последнейстроке оператор вводит информациюв ЭВМ и нажимает кнопку 26 управления "Уст.страницы . При этом блок 7управления формирует сигнал, под управлением которого...

Номер патента: 1348150

Опубликовано: 30.10.1987

Авторы: Бастеев, Горбачев, Долматов, Сергеев, Сурду

МПК: B24B 19/14, B24B 27/033

Метки: зачистки, сварных, швов

...20 отсутствует) опорный кронштейн 4 с абразивным кругом 5 отведен от обрабатываемой детали 2 в крайнее верхнее положение. В этом положении производится смена детали или инструмента.Подвод абразивного круга к детали55производится подачей сжатого воздухав полости силового пневмоцилиндра,При этом давление в поршневой полостименьше, чем в штоковой, так как второе сопло 12 полностью открыто, шток опускается и происходит врезание абразивного круга в сварной шов до тех пор, пока зазор 5 , образованный поверхностью одной из сваренных деталей и соплом 12, не станет равным значению, соответствующему нулевому эначению технологического усилия. Это значение зазора Я соответствует такомуположению абразивного круга, когдасварной шов полностью...

Номер патента: 1348066

Опубликовано: 30.10.1987

Автор: Сергеев

МПК: B23B 1/00, B23B 5/40

Метки: металлорежущего, наладки, поверхностей, станка, сферических

...кромок кайавки, выполненной инструментом на пробной детали, и определяют фактическое среднее значение ра диуса инструмента по формуле45 50 К - 3втЧ= 55 Изобретение относится к машиностроению и касается обработки сферических поверхностей.Цель изобретения - повышение точности обработки сферических поверхностей путем дополнительного учитывания при наладке станка радиуса при вершине инструмента.Па фиг, 1 представлена схема обработки выпуклых сферических поверхностей любого радиуса; на фиг. 2 схема обработки вогнутых сферических поверхностей любого радиуса; на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 узел 11 на фиг. 2; на фиг, 5 - схема проточки канавки на пробной детали.Способ наладки металлорежушего станка для обработки сферических...

Номер патента: 1348041

Опубликовано: 30.10.1987

Авторы: Макаева, Сергеев

МПК: B21F 11/00, B21F 23/00

Метки: зону, подачи, проволоки

...одно плечорычажного толкателя отстоит от торцаподпружиненной втулки 5 на расстоянии 8 . Позицией 14 обозначено отреэ 11 н50ное устройство, позицией 15 - специальное зажимное устройство, а позицией 16 - подаваемая проволока,Устройство работает следующим об 55разом.При рабочем ходе каретки 2 проволока (пруток) 16, закрепленная шариками 6, подается к отрезному устройст 41ву 14, при этом рычажный толкатель 8 скользит по рабочей поверхности "а" направляющей планки 7, не оказывая давления на втулку 5. После окончания рабочего хода каретки направляющая 7 поднимается от толкателя 13 (фиг. 1), рычажный толкатель 8, поворачиваясь на оси 9, одним плечом выдвигает подпружиненную втулку, а другим скользит по планке и освобождает проволоку....

Номер патента: 1348026

Опубликовано: 30.10.1987

Авторы: Сергеев, Чабанов

МПК: B21D 3/08, B30B 15/30

Метки: зону, ленточного, подачи, полосового, пресса, рабочую

...сектор 11 установлен неподвижно на конце вала 12, которыйустановлен в подшипниках 13 кронштейнов 14 и 15, закрепленных на столе 1 пресса, на другом конце вала ЗО12 установлен неподвижно рычаг 16, впазах рычага установлена ползушка 17,которая посредством винта 18, стопорной 19 и упорной 20 гаек, закрепленных на винте 18, устанавливается взависимости от шага подачи.Рычаг 16 связан тягой 21 с кронштейном 22,закрепленным неподвижнона ползуне 23.Тяга 21 в месте соединения с рычагом 16 имеет продольный паз,обеспечивающий в начальный момент подъемаверхней плиты штампа свободный выходпуансонов штампа до начала движенияматериала в его зону,Устройство для подачи полосовогои ленточного материала в рабочую зону пресса работает следующим...

Номер патента: 1347177

Опубликовано: 23.10.1987

Авторы: Зведенюк, Нестерова, Сергеев

МПК: H03K 17/0814

Метки: ключ, телеграфный, электронный

...он может быть реализован в видевысокоомного делителя напряжения,при этом входной ток 1 датчика наВхпряжения должен быть минимальным,т,е. 1 вх -0(К Вх о )Датчик 14 тока - устройство согласования для получения сигнала, пропорционального току в цепи управляемого ключевого элемента 1, представляет собой источник напряжения,управляемый током с передаточнойфункциейЬых25где Б , - напряжение на выходе датчика тока;К - коэффициент передачи;1 В - ток на входе датчика тока,Так как вход датчика тока включается последовательно в цепь управления ключевого элемента 1, то основное требование к входному сопротивлению К , датчика тока К- О, 35 Коэффициент передачи датчика тока должен быть К = .сопя, при 0300Датчик 13 напряжения выполненсогласно Г...

Номер патента: 1346832

Опубликовано: 23.10.1987

Авторы: Сергеев, Старобинский, Фесина, Фролов

МПК: F01L 1/00, F02B 77/13, F02F 7/00 ...

Метки: внутреннего, газораспределения, двигателя, механизм, сгорания

...остальные четыре отверстия 8 расположены напротив центров тяжести условных квадрантов, образованных пересечением продольных и поперечных плоскостей, пересекающихся в геометрическом центре кожуха 6.На практике, как правило, кожух 6 имеет более сложную геометрическую форму. Оптимизация месторасположения отверстий 8 в этом случае осуществляется исходя из того, что зона виброскоростей и зона узлов давлений тяготеют к центру тяжести проекции панели, так как распределение давлений в собственных формах удовлетворяет соотношению ортогональности)г Рд 1 = О.Для первой формы распределение давлений вдоль оси координат близко к линейному, тогда интервал (1) пропорционален интегралу10 15 20 25 форлу,га ггзобретени г 30 35 40 50 55 тий 8...

Номер патента: 1346296

Опубликовано: 23.10.1987

Авторы: Косолапов, Сергеев

МПК: B21D 19/10

Метки: концов, развальцовки, труб

...матрицы 2 при зажиме трубы 4, пуансон 5 и винт 6 для перемещения пуансона 5 при отбортовке. Кроме того, оно снабжено оправкой 7 для подпора трубы 4 изнутри, пуан сон 5 выполнен полым, корпус 1 -- с конической поверхностью под коническую поверхность матрицы 2, винт 3 для перемещения матрицы 2 установлен с возможностью взаимодействия концом с торцом наибольшего основания матрицы 2 и выполнен 25 полым с внутренним участком для направления пуансона 5 и с внутренним резьбоным участком, винт 6 для перемещения пуансона 5 размещен во внутреннем резьбовом участке винта 3 для перемещения матрицы 2 и выполнен полым, а оправка 7 размещена в полостях матрицы 2, пуансона 5 и винта 6 для перемещения пуансона 5.Устройство для развальцовки концов труб...

Номер патента: 1346222

Опубликовано: 23.10.1987

Автор: Сергеев

МПК: B01F 9/02

Метки: порошков, смеситель

...для перемешения этой трубы вдоль оси, крышки 15, через которые загружаются компоненты смеси и разгружается готовая смесь, опоры 16 винта 1, которые закреплены на вращающейся раме 18, полувал 19, который соединяется валом 6, полухомут 13 соединен с гайкой 20, указатель 21, который показывает величину перемещения по шкале, нанесенной на прямые пазы вращающейся рамы 18, корпус 22 и планки 23, образуюшие направляющие для перемешения гайки. Смеситель работает следующим образом.В зависимости от требуемого режима смешения с помощью винтовой пары (винт 17 и гайка 20) по шкале на кромке паза врашаюшейся рамы 18 (фиг. 4) по указателю 21 устанавливается требуемая величина346222 Форлила изобретения 40 45 10 15 20 25 30 2перемещения, которая...

Номер патента: 1346133

Опубликовано: 23.10.1987

Авторы: Пронин, Сергеев

МПК: A61B 5/16

Метки: операторов, оценки, устойчивости, эмоциональной

...момент времени ) поступает на разрешающий вход блока 6 разрешения стимуляции и вход формирователя 5 величины стимула, В случае невыполнения задачи на втором выходе формирователя 5 величины стимула формируется цифровой сигнал, пропорциональный времени невыполнения задачи. Чем дольше оператор не выполняет задачу, тем больший цифровой сигнал формируется на втором выходе формирователя 5, Каж-. дая новая ступень сигнала на втором выходе формирователя 5 появляется через 1 с в случае невыполнения задачи. При невыполнении задачи в течение, например 3 с на выходе формирователя 5 величины стимула появляется сигнал в виде кода 0100, а в случае невыполнения задачи в течение 4 с код 0010, С появлением каждого нового кода на синхронизирующий вход...

Номер патента: 1345002

Опубликовано: 15.10.1987

Авторы: Донченко, Дудкевич, Кипнис, Кобылянский, Самсонов, Сергеев

МПК: F16L 55/02, G10K 11/00

Метки: воздуховоде, подавления, шума

...18 - на гофре 12 малой жесткости у выходной части 3 воздуховода 1,Устройство работает следующим об.- 55разом,На катушку 16 постоянного подмагничивания неподвижного электромагнита 13 и катушку 18 постоянного под 2 2магничивания подвижного электромагнита 14 подается постоянное напряжение от источников 9 и 10 постоянноготока, В результате силового электромагнитного взаимодействия между неподвижным электромагнитом 13 на катушке 16 и сердечнике 15 и подвижнымэлектромагнитом 14 на катушках 18,19 и сердечнике 17 происходит привыбранных направлениях тока в катушках постоянного подмагничивания 16и 18 начальное растяжение гофрированной вставки 11, закрепленной на частях 2 и 3 воздуховода, поскольку неподвижный электромагнит 13 на катушке16 и...

Номер патента: 1344778

Опубликовано: 15.10.1987

Авторы: Абдуллаев, Мажидов, Салаев, Сергеев, Тухтамышев

МПК: C11B 1/04

Метки: масла, хлопкового

...предлагаемом способе наличиегоссиполата кальция и кальциевых со лей жирных кислот в жмыхах и шротах не ухудшает их вкуса и положительновлияет на их кормовую ценность, таккак они безвредны и являются ценнойкормовой добавкой.Кроме того, осуществление процесса обработки мятки раствором кальцинированной соды до влаготепловой обработки проводится при наименьшейдлительности контакта раствора содыс мяткой и в мягком режиме (80-85 Свместо 105-110 ОС), что способствуетповышению качества масла за счет выведения иэ состава маслосодержащегосырья госсипола, Низкотемпературнаяобработка мятки до влаготепловой обработки ликвидирует процессы денатурации белковых веществ и повышаеткормовые ценности жмыхов.П р и м е р 2, Для получения сравнительных...

Номер патента: 1344719

Опубликовано: 15.10.1987

Авторы: Болтыхов, Бугаков, Калугин, Сергеев

МПК: B66C 1/42

Метки: грузозахватное

...другими концами тяг 3, дополнительныетяги 7, шарнирно связанные одними концами с коромыслами 6, а другими - с верхними плечами захватных двуплечих рычагов 2. При этом во вторых концах дополнительных тяг 7 выполнены дополнительные отверстия 8,Кроме того, устройство содержит расположенные горизонтально на несущем элементе 1 силовой двуштоковый цилиндр 9,штоки 10 которого шарнирно связаны со свободными концами коромысел 6, и подвеску11, связанную с направляющими 5, и опорныеэлементы 12 для взаимодействия с грузом. Грузозахватное устройство работает следующим образом.Вся конструкция с раскрытыми захватными рычагами 2 устанавливается опорными элементами 12 на груз, при этом ось 4 тяг 3 находится в нижней части направляющих 5 при...

Номер патента: 1344572

Опубликовано: 15.10.1987

Автор: Сергеев

МПК: B23P 19/027

Метки: втулок, запрессовкой, сборки, типа

...втулок 6 на пози 5 цию сборки состоит иэ силового цилиндра 38, шток которого соединен с толкателем 39, на котором смонтирован отсекатель 40, высота которого равна высоте втулки 6. В толкателе 10 39 выполнено соосно лотку 37 сквозное отверстие 41. Торец толкателя 39 выполнен по дуге с радиусом, равным половине диаметра шестерни для транспортирования собранного угла с пози ции сборки на выходной лоток 42.Устройство работает следующим образом,Гнезда 27 барабана 25 загружаются шестернями 12. Вибробункер загружа ется втулками 6. Далее работа происходит в автоматическом цикле. Шестерни 12, совпадающие с приемным лотком 33, устанавливаются перед толкателем 35. 25Втулки 6 иэ вибробункера по лотку 37 поступают к механизму подачи втулок на...

Номер патента: 1344423

Опубликовано: 15.10.1987

Авторы: Абакумов, Пономаренко, Самохвалов, Сергеев, Черепанов

МПК: B05B 1/04

Метки: нанесения, покрытия

...с приводом его перемещения.Устройство содержит натянутый вдоль обрдбдтываемой конструкции 1 канат 2. д кацатс 2 установлен с возможностью качения ролик 3. С; роликом 3 соединено соило 4 с подводящим рдсиыляемый материал трубопроводом 5 Гоило 4 установлено на трубоироноде 5 с возможностью поворота и сосдицено с ним посредством гибкого рукдны 6 и упругих ограничителей колебаний 7 и 8, симметрично расположенных относигльцо оси трубопровода 5. Канат 2 охвдтындет ролик 3 нитками. С. роликом 3 соедини привод 9 иеремещения соила 4. Конец кацытд 2 соединен с лебедкой 10. В трубопроводе 5 усганонлено запорное устройство 1.Устройство рдбогдет следуктщим образом Псгсредством лебедки 1 О производят натяжение кдцатд 2, который поднимает трубопровод...

Номер патента: 1343368

Опубликовано: 07.10.1987

Авторы: Гросул, Некрасов, Сергеев

МПК: G01V 1/16

Метки: сейсмоприемник

...пеф редаются пьезоэлектрическим элементом 6 с трансформацией изгибающей силы , что приводит к существенному увеличению осевой чувствительности. При этом отсутствие жесткой связи элементов 6 с корпусом 1 в поперечном направлении, что обеспечивается длиной гибкой тяги 7, способствует значительному снижению поперечной чувствительности сейсмоприемника, так как возможные поперечные смещения массы относительно корпуса передаются элементом 6 ослабленными более, чем в Лх/2 Ь, раз, где дх - поперечное смещение массы относительно корпуса, Ь - длина тяги 7.В сейсмоприемнике каждый элемент Ь выполнен в виде равнонапряженной откуда следует, что величина Риыв предлагаемом сейсмоприемнике, у которого биморфы размещены параллельнооси...

Номер патента: 1343351

Опубликовано: 07.10.1987

Авторы: Белоусова, Коган, Леонова, Марценицена, Орешина, Пискунова, Сергеев, Соколова, Терентьева

МПК: G01N 31/00

Метки: кобальтоцена, количественного

...0,469 0,465 0,468 0,470 0,471 0,4760,483 5,20 5,16 исцоль ния алик 5,19 ноты, .1 л;Ч - Общий объем, в ко гором определяется количество кобаль 50 5,21 тоценд, мл,Е - коэфф 1 гциецт экстинк бальтоцеца, равный 1 - толщиа слоя, см. 189,11 - молскулярна 51 масс5,22 ЦИИ КО 10 00,5,28 а кобаль -5,36 тоцеца, Резул 1, г, ты д(ацы в табл,1 1343351Из(5 бретсцие Отцо( ится к у:(у цвец.ному способч количРстве 1101 О Опре-деления кобальтоцена, являющегосяКатализатором процессов полимериза -ции и исходным продуктом в сццтРэРкобальтсодержащцх полимеро,Цель изобретения - цовы 111 еИР се -лективности определения,Весь эксперимент проводят в атмосфере аргона. 1 Иэтиллмин выдерживают над едким натром н течение 1 О дн(йи перегоняют над едким натрол непос...

Номер патента: 1342778

Опубликовано: 07.10.1987

Авторы: Марков, Сергеев

МПК: B60P 3/41

Метки: деревьев, перевозки, прицеп

...принудительно клапан 6, При этом под действием пружины 9 поршень гидроцилиндра 8 перемещается в исходное положение (вправо по чертежу), рабочая жидкость из рабочей поло ти гидроцилицдра 5 перетекает в рабочую полость гидроцилицдра Я и зажимные рычаги 4 раскрываются. После этого клапан 6принудительно закрывается, на коник укладываются деревья комлевой или вершинной частью, Для зажима пачки тягач начинает движение вперед, тяга 11 натягивается ц через блок 10 воздействует ца поршень гидроцилиндра Я. Поршень перемещается, вытесняя рабочук) жидкость из гидроцилиндра 8 1.ре) )брдтцыц клдпдц 7 и рабочуюцо.оь гдроиилиндрд 5, Поршень гидроци;ицпрд 5 ерем( щается, защимныерыча и поворачиваютя и плотно зажидют деревья, лежапие на конике...

Номер патента: 1342726

Опубликовано: 07.10.1987

Автор: Сергеев

МПК: B25J 15/00

Метки: манипулятора, схват

...35 16, который с помощью шариковых направлявших 17 подвижно установлен на корпусе 3, причем на основании 1, корпусе 3 и ползуне 16 выполнены упоры 18 - 20, а между упорами 19 и 40 20 размещена пружина 21 сжатия в предварительно сжатом состоянии.Поворотные рычаги 12 и 13 второй зажимцой губки 5 шарнирно размещены ца корпуе 3, шток 2 жестко зафикси рован на основании 1, а коромысла 14 и 15 шдрнирно связаны со штоком 2, Полости 22 ц 23 корпуса 3 связаны с источником сжатого воздуха (не показан) посредством каналов 24 и 25, вы п выполненных, например, в штоке 2,Охват манипулятора работает следующим образом.Через кацап 24 в полость 22 корпуса 3 поддется сжатый воздух, и корпус 3 начинает перемещаться слева направо, причем вместе с цим...

Номер патента: 1342706

Опубликовано: 07.10.1987

Авторы: Егоров, Корнев, Одинцов, Сергеев, Хрущев

МПК: B24B 39/00

Метки: деформированием, инструмент, отверстий, пластическим

...отверстий деталей, вид сбоку;на Фиг. 2 - то же, вид сверху; нафиг.3 - сечение А-А на Фиг. 1; нафиг. 4 - сечение Б-Б на фиг. 1,Инструмент содержит сборнЫй сепаратор, выполненный в виде основанияс выступом 2 и планки 3, которая подпружинена относительно основания 1 внаправлении его выступа 2 пружиной 4.В гнездах 5 основания 1 на осях 6размещены деформирующие ролики 7.Оси последних параллельны и попарноразмещены в поперечных плоскостях, арабочие их поверхности соприкасаются.Положение планки 3 при ее перемещении обеспечивается штифтами 8, взаимодействующими со стенками пазов 9,выполненных в планке 3,Инструмент работает следующим образом.Обрабатываемая деталь, имеющая отверстие прямоугольной формы, устанавливается на опорной плите...

Номер патента: 1341460

Опубликовано: 30.09.1987

Авторы: Горбацевич, Просветов, Сергеев, Сургай

МПК: F23N 5/24

Метки: неполноты, сгорания, топлива, химической

...Одновременно анализируемыйгаз из полости 2 через дроссель 6поступает в полость 7 омывает электрод 9 датчика 8, проходит в зазормежду датчиком 8 и нагревателем 11и через проходы 14 попадает в полость5 и далее через патрубок 17 также отводится из устройства, С помощью клапана 4 обеспечивается постоянство пе 60 2репада давлений в полостях 2 и 5. При увеличении или уменьшении перепада давлений в местах подвода и отвода к устройству анализируемого газа увеличивается или уменьшается перепад давлений в полостях 5 и 2, в результате чего клапан 4 поднимается или опускается, увеличивая или уменьшая проходное сечение между его поверхностью и седлом.Перепад давления до и после клапана 4 при этом стабилизируется на определенном уровне, который...

Номер патента: 1341192

Опубликовано: 30.09.1987

Авторы: Витвицкий, Кузьминский, Святецкий, Сергеев

МПК: C13D 3/06

Метки: диффузионного, процессом, сока

...изменения фактической скорости фильтрации Ч , которая может измениться,если изменилось качество перерабатываемой свеклы. Тогда в зависимости отизменения скорости фильтрации от заданного значения вычисляется новое 11922значение задания регулятору рН "с- РН + лрН при 1 ) Ч,.1 СыРассчитанное значение рН, поступает в блок Я в качестве задания регулятору рН . Выходной сигнал регулятора через через преобразователь11 поступает на исполнительный механизм 12, который регулирует подачу 10 сатурационного газа в аппарат первойсатурации,Таким образом, происходитстабилизация заданного значения рН, .Поиск режима осуществляется циклами. Увеличение рН сока первой сату рации приводит к уменьшению скоростифильтрации и увеличению эффекта очистки,Таким...

Номер патента: 1340875

Опубликовано: 30.09.1987

Авторы: Роганов, Сергеев, Соннов, Тарасов, Шимановский

МПК: B21J 7/24

Метки: штамповки

...3 каналами в радиальных патрубках 11, Радиальные патрубки 11 соединяют обойму 12 с колоннами 3, Цилиндр 10 смонтирован в обойме 12 с возможностью осевого перемещения, В верхней части колонн 3 находятся отверстия 13 для подвода рабочей жидкости в аккумуляторы. В полости рабочего цилиндра 10 размещен шток14, торцовое уплотнение 15 и радиаль 35ное уплотнение 16, В верхней крышке17 рабочего цилиндра 9 выполнен канал18 для подвода жидкости в надштоковуюполость 19, а в нижней части рабочегоцилиндра 10 - канал 20 для подводажидкости в подпоршневую полость 21.Концентрично штоку 14 расположен кольцевой поршень 22, уплотненный относительно последнего и рабочего цилиндра 10.Установка для штамповки дателейработает следующим образом,От насоса...

Номер патента: 1340620

Опубликовано: 30.09.1987

Авторы: Будько, Карасюк, Кремпович, Сергеев, Ченцов

МПК: A01C 1/08

Метки: картофеля, клубней, протравливания, семенных

...время движения клубни очищаются от посторонних примесей и остаткон почвы, кбторье, проходя между роликами 8, попадают н поддон 10, откуда ньводятся шнеком 11. Более эффективной очистке клубней способствуют роликовые щетки Ч, установленные над транспортером 2.Очищенные от примесей и грязи клубни проходят под брызговиком 14 и попадают в зону распьления, в которойна пих наносится распыленная суспензия. Сначала на клубни наноситсячистая суспензия, распыленная основным распылителем 3, которая подается по магистрали 12 из бака приготовления рабочей жидкости машины, затем - вторичная суспензия, распыленная дополнительным распылителемвторичного распьпа, не осевшая на клубни и собранная сборником 6, которая подается по м,гистрали 13 с помоью...

Номер патента: 1339779

Опубликовано: 23.09.1987

Автор: Сергеев

МПК: H02K 15/06

Метки: лобовых, обмотки, формования, частей

...входит оправка 3, имеющая форму разрезанного вдоль цилиндра. Под оправкой 3 размещены в лицию вдоль оси катушки два нажимных сегмента 4, формующая часть которых имеет переменный радиус, на участке а-а выполнен радиус малой величины, предохраняющий изоляцию лобовой части обмотки от разрывов и смятия в начальный период формовация, на участках а-б выполнен радиус переменной постоянно возрастающей величины от а до б, ца участках б-в радиус постоянный, наибольшей величины. Каждый сегмент имеет опорную часть 5.Устройство работает следующим образом.Катушку обмотки устанавливают в пазы статора. На лобовые части катушки накладывают сегмент 4 и соединяют их оправкой 3. После этого весь набор подводят под вилку 2, соединенную с пневмо- или...

Номер патента: 1339395

Опубликовано: 23.09.1987

Автор: Сергеев

МПК: G01C 7/04

Метки: местности, рельефа

...подвески, а третий интегратор17 - для определения скорости верхнего конца подвески. Датчик 16 предназнчен для измерения вертикальногоускорения платформы в точке крепления верхнего конца амортизатора,Второй сумматор 18 предназначен для определения скорости У(С) деформацииподвески, Датчик 12 усилия в амортизаторе служит для определения усилия, которое передается иа колесоот платформы через амортизатор,Этоусилие определяется по информации,поступающей в него со второго сумматора 18, В качестве этого датчикаможет быть использован электронныйблок нелинейности, воспраиэводяшейдиссипативиую характеристику амортиПервый сумматор 13 предназначендля определения суммарного усилияиа колеса, которое складынается изнагрузок, передаваемых от...

Номер патента: 1339082

Опубликовано: 23.09.1987

Авторы: Крюков, Попелов, Сергеев

МПК: B66C 1/66, E04B 1/38

Метки: грузовая, петля

...10На фиг. 1 изображена грузовая петля в рабочем состоянии, вид сверху; на фиг, 2 - разрез А-А на фиг1.Грузовая петля содержит смонтиро ванные на поднимаемом изделии 1 (или груэоподъемной траверсе) проушины 2 и 3, в отверстиях которых с воэможностью перемещения в них установлен палец 4, который выполнен с участ ками 5 и 6 переменного поперечного сечения по его длине. Участок 5 имеет диаметр большего сечения, а участок 6 - диаметр меньшего сечения. Участки 5 и 6 соединены между собой 25 коническим переходом 7. Палец 4 имеет пружину 8 со стопорным штифтом 9 и шайбой 10, На конце пальца установлена ручка 11, являющаяся одновременно и его ограничителем. 30Устройство работает следующим образом.За ручку 11 оттягивают палец 4 таким образом,...

Номер патента: 1339026

Опубликовано: 23.09.1987

Авторы: Кузнецова, Окс, Сергеев, Сухов

МПК: B28B 11/00

Метки: отделки, строительных

...дуги окружности.Устройство для отделки строительных иэделий работает следующим образом,Исходные компоненты отделочногосостава загружают в расходную емкость 1. При этом вертикальная перегородка 2 находится в своем нижнемположении и разделяет емкость 1 впродольном направлении на две секции. Нижняя кромка вертикальной перегородки 2 упирается в емкость 1 иисключает прохождение при ней состава. В первой секции емкости 1 включается перемешивающее приспособление15, которое смешивает компонентысостава до требуемой однородности.Его скорость вращения составляет 5070 об./мин. Затем при помощи силового цилиндра 7 поворачивают вокругоси двуплечий рычаг 8, который повертикальным направляющим 6 поднимает вертикальную перегородку 2 в верхнее положение....
