Родионов

Номер патента: 1276943

Опубликовано: 15.12.1986

Авторы: Бондарь, Даин, Родионов, Славин, Трофимюк

МПК: G01M 13/04

Метки: подшипников, электродвигателя

...синхронного электрического двигателя 7.Пульсирующие токи формируют в статоре проверяемого двигателя 7 пульси рующий магнитный поток, вектор которого электрически параллелен потоку в синусной обмотке ротора СКТ, Этот поток имеет постоянную РС составляющую и переменную ФС , изменяющуюся 55 с частотой Г благодаря однополупериодному выпрямлению диодами выпрямителя 6. Предварительно намагниченный ротор проверяемого электродвигателя 7, взаимодействуя с постоянной составляющей потока статора, совмещает линию своих полюсов с потоком 9 с с рассогласованием на угол Ь , зависящим от величины момента сопротивления на оси ротора проверяемого электродвигателя. Переменная составляющая потока статора 9 с изменяет сопротивление магнитной цепи статора...

Номер патента: 1274762

Опубликовано: 07.12.1986

Авторы: Ефремов, Крупеня, Родионов, Шпитальник

МПК: B01J 20/08, B01J 20/20

Метки: адсорбента

...1,7 Удельная поверхность, м /г Суммарный объем пор, см /г 270 300 330 0,9 1,95 Динамическая адсорбционнаяемкость по фенолу, мг/г 180 200 Адсорбционная емкость по никелю, мг/г 1000 1000 Составитель Н. СтрогановаРедактор И, Горная Техред А.Кравчук Корректор С. Шекмар Заказ 6512/7 Тираж 527 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/512Изобретение относится к получению адсорбента и может быть использовано для очистки сточных вод и газовых выбросов.Цель изобретения - упрощение процесса. П р и м е .р, 100 ч кека процесса очистки сточных вод производства сополимера акрилонитрила, бутадиена и Ьстирола с влажностью 60%, содержащего в пересчете на безводную массу 25%...

Номер патента: 1273230

Опубликовано: 30.11.1986

Авторы: Архипов, Коваль, Кузнецов, Малеванный, Петров, Петухов, Родионов

МПК: B23Q 7/12

Метки: ориентации

...предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению и может быть использовано в загрузочных устройствах для подачи деталей с различной площадью торцовых поверхностей, в том числе деталей с односторонней слаборазвитой фаской.Цель изобретения - ориентация деталей с различной площадью торцовых поверхностей,Цель достигается установкой в качествв ориентирующих элементов вакуумных захватов, обеспечивающих одновременный захват деталей с двух сторон, причем перемещение деталей в одну сторону из сторон в отводных лотках является результирующей этих сил захватов.На чертеже показано устройство для ориентации деталей с различной площадью торцовых поверхностей.Устройство состоит из вакуумных...

Номер патента: 1272467

Опубликовано: 23.11.1986

Авторы: Александров, Иванов, Осипов, Родионов, Соколов, Тихонов, Туров

МПК: H03C 1/06

Метки: амплитудно-модулированных, сигналов, формирователь

...6 и 7 постоянного напряжения, При этом постоянная составляющая анодного тока протекает через промежуток анод-катод тетрода 1 и источники 7 и 6 пос тоянного напряжения, а постоянная составляющая тока экранной сетки тетрода 1 - через промежуток экранная сетка тетрода 1 и источник 7 постоянного напряжения.Низкочастотный дроссель 8 с разделительным конденсатором 5 используется для создания схемы параллельного питания тетрода 1, что позволяет избежать подмагничивания вторичной обмотки трансформатора 3 постоянной составляющей анодного тока. Тетрод 1 для уменьшения уровня фона и увеличения КПД работает в перенапряженном режиме,При этом изменениям анодного напряжения, вызванным сигналом источника 2 модулирующих сигналов, соответствуют строго...

Номер патента: 1271726

Опубликовано: 23.11.1986

Авторы: Родионов, Тишаков

МПК: B24B 41/04

Метки: пневмошпиндель, шлифовальный

...газовым 4 и упорным газовым подшипникам 5 и б, Посредством включения привода 7 вращения шпиндель начинает вращаться, при отсутствии подачи газа в вихревую камеру шпиндель работает в режиме без продольных колебаний. При подаче сжатого газа по тангенциальному каналу 9 в вихревую камеру 8 в системе появляется переменное по направлению и величине осевое усилие. Это обусловлено перестройкой течения газа в вихревой камере и соответствующим изменением распрдееления давления газа в меридианальной плоскости вихревой камеры, происходящих при изменении осевого зазора между торцовыми поверхностями упорного подшипника 6 и вала 1.5 При минимальном зазоре интенсивность закрутки потока минимальна (кривая 1 на фиг.2). Происходит нарушение...

Номер патента: 1269857

Опубликовано: 15.11.1986

Авторы: Родионов, Тишков, Ткач, Ямщикова

МПК: B06B 1/18

Метки: вибровозбудитель, пневматический

...общий вид; на фиг.2 " разрез А-А на фиг,1.Пневматический вибровозбудитель содержит корпус 1, внутри которого расположен поршень 2, имеющий форму сектора. Поршень 2 делит внутреннюю полость корпуса 1 на две рабочие камеры 3 и 4. В поршне 2 выполнены каналы 5 и 6, сообщающиеся с камерами 4 и 3 соответственно. Корпус 1 имеет воздухоподводящее 7 и воздухоотводящие 8 и 9 отверстия, а поршень 2 снабжен жестко соединенным с ним валом 10, который опирается на подшипниковые опоры 11. На конце вала 10 установлен исполнительный орган 12Пневматический вибровозбудитель работает следующим образом.Сжатый воздух подается через воздухоподводящее отверстие 7 и по каналу 6 в камеру 3 корпуса 1. Под действием сжатого воздуха поршень 2 поворачивается...

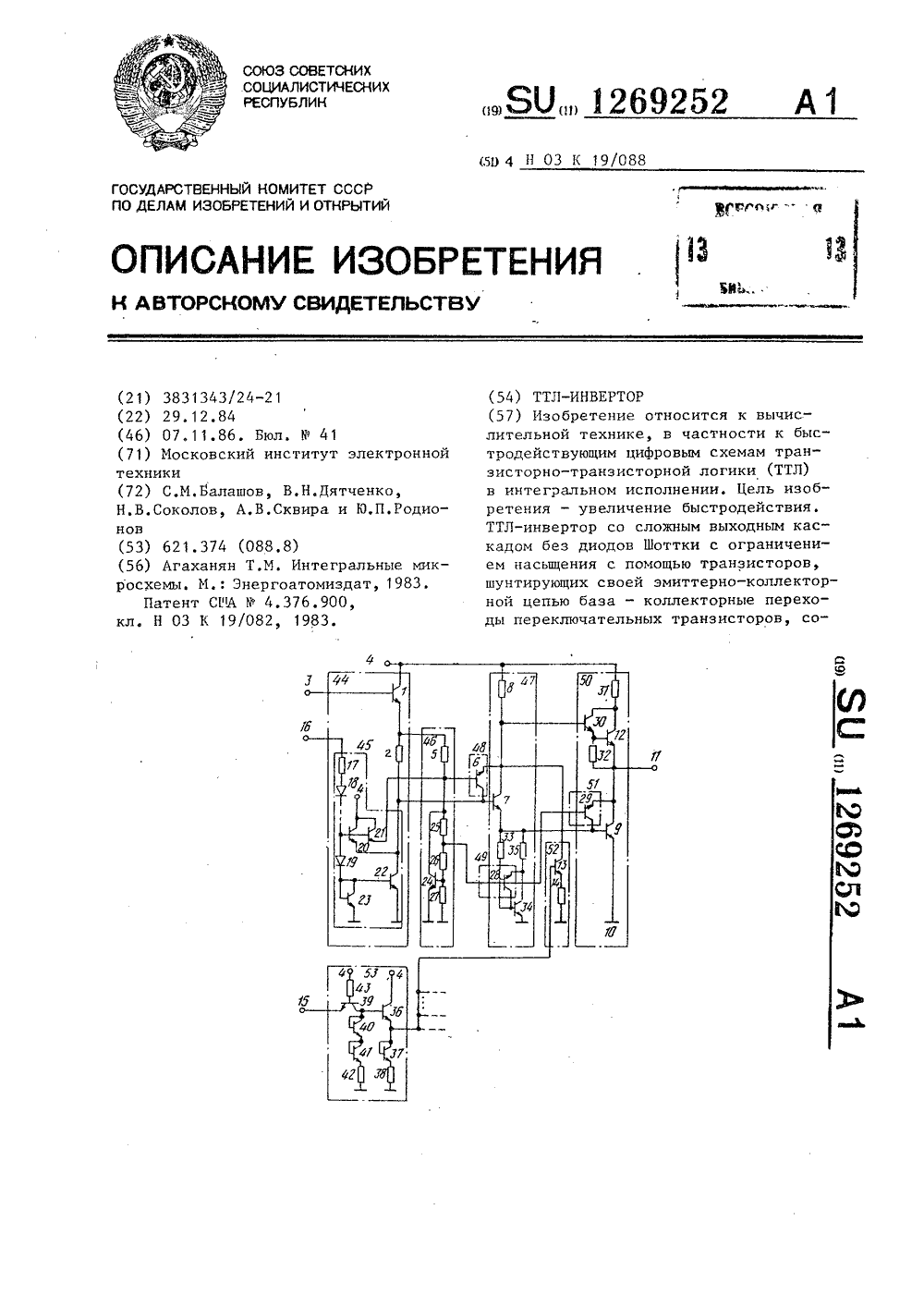

Номер патента: 1269252

Опубликовано: 07.11.1986

Авторы: Балашов, Дятченко, Родионов, Сквира, Соколов

МПК: H03K 19/088

Метки: ттл-инвертор

...39 и коллектором и базой девятнад- В состоянии логической "1" нацатого транзистора 40, эмиттер кото- входе 3 фазорасщепительный и выходрого соединен с коллектором и базой ной транзисторы 7 и 9 включены и надВадцатОГО траНЗИСтОра 41, ЭМИттЕР 15 СЬПцЕНь 1, ПОтЕНцИаЛЫ ИХ КОЛЛЕКтОрОВкоторого через четырнадцатый резис- для ограничения глубины и насыщениятор 42 соединен с шиной 4 питания, фиксируются транзисторами 6 и 29.база восемнадцатого транзистора 39 Транзисторы 30 и 12 выходного эмитчерез пятнадцатый резистор 43 соеди- терного повторителя заперты. Опорныеиена с шиной 4 питания, а эмиттер - 20 потенциалы на базе транзисторов 6 ис входной шиной 15 блокировки. Струк ограничения насыщения задаютсятурно ТТЛ-инвертор состоит из вход- исходя из...

Номер патента: 1265420

Опубликовано: 23.10.1986

Авторы: Гороховский, Кокурин, Родионов, Трифонов, Фомичев

МПК: F16H 3/02

Метки: больших, зубчато-рычажный, масс, механизм, привода

...вала 7 и перемещения вдоль его оси.Параллельно ведомому 7 и ведущему 5 эксцентриковому валам в коромыслах 21 и 22 жестко закреплен палец 23, на котором с возможностью поворота относительно его оси и перемещения вдоль нее установлен шатун 18. Между 1 О шатуном 18 и коромыслами 21 и 22 на пальце 23 установлен на самоустанавливающихся подшипниках 24 два зубчатых колеса-сателлита 25, каждое из которых находится в зацеплении с ве домым 20 и ведущим 16 зубчатыми колесами.Шатун 18 выполнен разъемным из двух частей, причем его крышка 26 крепится болтами 27, являющимися У 1 предохранительными разрывными элементами.Ведущие зубчатые колеса 16 и конические участки шатунной шейки 14 ведущего эксцентрикового вала выполняют роль конических...

Номер патента: 1265112

Опубликовано: 23.10.1986

Авторы: Лугачев, Мухин, Родионов, Тишков, Чекушкин

МПК: B65G 27/22

Метки: вибровозбудитель, пневматический

...2 безвыхлопную ка-,меру 6 прямого хода, сообщающуюся с источником энергоносителя через канал 7и камеру 8 обратного хода. Площадь камеры 8 обратного хода, со стороны ударника 2 больше площади камеры 6 прямогохода. К основанию 1 прикреплен стержень 9,расположенный в канале 3 ударника 2.Стержень 9 имеет цилиндрическуюО иконическую 1 части. На цилиндрической фчасти может быть выполнен запорный поясок 12, а сам стержень имеет элементы регулировки его положения в канале 3,Г 1 невматический внбровозбудитель работает следуюгцим образом.Энергоноситель через канал 7 постоянно поступает в безвыходную камеру 6 прямого хода. При нижнем положении ударника 2 стержень 9 цилиндрической частью О перекрывает доступ энергоносителя из камеры 6 прямого...

Номер патента: 1263985

Опубликовано: 15.10.1986

Авторы: Бавылкин, Брод, Дрейер, Ильченко, Кумеров, Платкайс, Родионов

МПК: F26B 17/10

Метки: вихревая, сушилка, щелевая

...6, подщелевую стенку 7 ограничивает ,ввод газа снизу, боковую стенку 8, пластину 9, шарнир 10, упругий элемент 11, патрубок 12 подачи влажного материала, выходное отверстие 13 высушенного продукта, йриемный бункер 14 и патрубок 15 для вывода пылегаэовой смеси.Щелевая вихревая сушилка работает следующим образом.Блажный материал через патрубок 12 подается на взвешенный ротором 6 и нагретый газовым теплоносителем слой высушиваемого материала. Газовый агент при этом равномерно по длине щелевого ввода 3 поступает в рабочий объем днища 2. Перемещаемый посредством ротора по винтообразной траектории материал подсыхает и выводится иэ корпуса 1 через отверстие 13 в приемный бункер 14.Отработавший теплоноситель с пылевидной фракцией материала...

Номер патента: 1262578

Опубликовано: 07.10.1986

Авторы: Родионов, Соснин

МПК: H01F 21/02

Метки: индуктивность, переменная

...токосъемники 10, снабженные отверстиями 11, взаимодействующими со специальными выступами 12,имеющимися на гайках винтовых пар 13и проходящими через долевые пазы 14,выполненные с боковых сторон на всехцилиндрических трубах переменной индуктивности,Переменная индуктивность работает следующим образом,При попарно синхронном вращениивинтов винтовых пар 13 их гайки начинают перемещаться поступательнои скользят своими выступами 12 подолевым пазам 14, а взаимодействуяс токосъемниками 10, перемещают ихвдоль цилиндрических труб 1 переменной индуктинности. Одновременноеперемещение всех токосъемников 10позволяет оперативно, с высокой скоростью изменять величину индуктивности в заданных пределах, а ступенчатое замыкание проводящих цилиндри...

Номер патента: 1262321

Опубликовано: 07.10.1986

Авторы: Бутин, Иванов, Родионов, Сахаров

МПК: G01M 9/00

Метки: газовом, гиперзвуковом, звука, потоке, скорости

...на экран 10.Через щель 11, расположенную параллельно интерференционным полосам на экране 10, свет от фиксированного участка изображения интерференционного поля подается через волоконный 62321 2световод 12 на фотоумножитель 13.Электрический сигнал с фотоумножителя 13, пропорциональный интенсивностисвета, падающего на щель экрана 10, 5через усилитель 19 подается на светолучевой осциллограф 20, на которыйчерез промежуточный усилитель 18 йодается сигнал с датчика 4 статического давления.Среднее эначение интенсивностисуммарного поля 1(х с) в областипересечения двух монохроматическихволн одинаковой частоты равноП1 ( х) = Аф + А + 2 А А с о я. -- -х+1 2/21 пЫ/2+ч(с)3, (1)где х - координата по оси, перпендикулярной биссектрисе угла гего...

Номер патента: 1260140

Опубликовано: 30.09.1986

Авторы: Беляев, Мельник, Родионов

МПК: B23K 11/28

Метки: концов, пистолет, проводов, сварки

...с вырезом, образующим выступ 11. Такая форма каждой щеки позволяет в нерабочем положении пистолета (фиг. 7) видеть свари ваемую скрутку 12 проводов за счет выреза, а в рабочем положении (фиг. 1) за счет выступа 11, щеки 9 и 10 служат в качестве защитного экрана от яркого пламени дуги,Другое плечо рычага 6 зажима подпружинено пружиной 13, имеет рукоятку 14 и зо выполнено с прорезью 15, в которую пропущен курок 16, закрепленный на шарнирной оси 17 и имеющий сектор с зубчатым венцом 18.Внутри корпуса 1 установлен угольный электрод 19 с упором 20, нижняя часть которого имеет зубцы, с которыми взаимодействует зубчатый венец 18 курка 16, При 2нажатии на курок 16 электрод 19 перемещается вдоль своей продольной оси в зону сварки. Электрод 19...

Номер патента: 1258638

Опубликовано: 23.09.1986

Авторы: Родионов, Фрадкин

МПК: B23K 3/02

Метки: микросхем, пайки

...3 в горизонтальной плоскости осуществля ется с помощью винтовой пары 4 от привода 5. На транспортирующем механизме 6 установлен захват 7 со штырем 8 для удержания и первоначальной ориентации микросхемы 9 относительно печатной платы 10, Ширина штырей 8 равна зазору между выводами 11 микросхемы 9.Каждый паяльник 1 состоит из двух параллельных электродов 12 и 13, осу" ЗО ществляющих импульсную пайку методом параллельных электродов. Паяльный электрод 12 имеет выступ 14 с Ч -образным пазом 15. Ширина паза 15 боль. ше диаметра вывода. Нижняя поверх 35 ность 16 выступа 14 выполнена скошенной по радиусу формовки выводов микросхем. Устройство работает следующим образом,Микросхема 9 подается транспортирующим механизмом (не показан) в захват...

Номер патента: 1258453

Опубликовано: 23.09.1986

Автор: Родионов

МПК: A63B 69/34

Метки: боксеров, тренировки

...частоты колебаний манекена, включающее резьбовой стержень 7 со съемными грузами 8, закрепленный на сферическом наконечнике соосно с опорным стержнем, средство для ограничения амплитуды колебаний манекена, выполненное в виде горизонтального кольца 9 с амортизационным покрытием 10, установленного в корпусе с возможностью перемещения по высоте и фиксации винтами 11, Чаша 6 корпуса имеет отверстие 12, а резьбовой стержень размещен в отверстиях чаши и кольца.Кроме того, стержень 7 связан с корпусом противоположно расположенными пружинами 13 и имеет передвижную втулку 14. Корпус устройства установлен на колесах 15,Устройством пользуются следующим образом.Тренирующийся спортсмен предварительно устанавливает требуемые вес с помощью...

Номер патента: 1255771

Опубликовано: 07.09.1986

Авторы: Еременко, Креймер, Родионов

МПК: F15B 21/12

Метки: вибровозбудитель, пневматический

...частью на основание 1. Внутренняя полость 8, соединенная с источником сжатого воздуха отверстием 12, разделена мембраной 10 на две полости - верхнюю 13 и нижнюю 14. Во избежание поперечного сдвига подвижного элемента 6 и засорения внешней полости 9 к основанию 1 и элементу 6 сбоку прикреплен фартук 15, например, из резинотканевого материала. Кроме того, на вибровозбудителе или технологическом устройстве, на котором установлен вибровозбудитель, могут быть предусмотрены направляющие (не показаны), обеспечивающие движение элемента 6 в направлении, нормальном относительно основания 1.Вибровозбудитель работает следующим образом,5 10 15 20 25 зо 35 40 45 В исходном положении подвижный элемент лежит на прокладке 5. Для приведения...

Номер патента: 1255514

Опубликовано: 07.09.1986

Авторы: Васильев, Данилов, Родионов, Чернов

МПК: B63H 11/08

Метки: водометный, движитель

...разрез.Водометный движитель содержит водовод 1, в котором размещен гребной вал 2, основное рабочее колесо 3, дополнительное рабочее колесо 4 со ступицами и лопастями, спрямляющий аппарат 5 основного рабочего колеса и спрямляющий аппарат 6 дополнительного рабочего колеса, гидро- трансформатор, связывающий основное и дополнительное рабочие колеса, расположен ный в ступице основного рабочего колеса и содержащий турбинное колесо 7, реактор 8 и насосное колесо, состоящее из двух лопаточных венцов 9 и 10, связанных между собой перемычкой 11, Турбинное колесо 7 жестко связано со ступицей дополнительного рабочего колеса 4 посредством полого промежуточного вала 12. Реактор 8 жестко связан со ступицей спрямляющего аппарата 5 основного...

Номер патента: 1255339

Опубликовано: 07.09.1986

Авторы: Беляев, Родионов

МПК: B23K 11/32

Метки: арматурных, каркасов, линия

...изображена линия для изготовления арматурных каркасов, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг, 1; на фиг. 4 - разрез В-В на фиг. 3; на фиг. 5 - разрез Г-Г на фиг. 3; на фиг. 6 - разрез Д-Д на фиг. 3; на фиг. 7 - узел 1 на фиг. 2; на фиг, 8 - вид Е на фиг, 7.Изготовление арматурных каркасов с переменным шагом поперечных прутков осуществляется посредством линии, содержащей бухтодержатели 1, с которых продольные прутки протягиваются через установленные на станине 2 направляющие втулки 3, правильные приспособления 4, механизм протягивания продольных прутков, состоящий из силового пневмоцилиндра 5, рычага 6,подвижного 7 и неподвижного 8 цанговых устройств. Подвижное цанговое устройство 5 О 5 20 Продольные...

Номер патента: 1253644

Опубликовано: 30.08.1986

Авторы: Казунин, Лукашевич, Родионов, Сычев

МПК: A61H 9/00

Метки: душа-массажа, насадка, подводного, проведения

...изобретения - повышение эффективности массажа путем создания присасывающего эффекта и микропульсаций в истекающих струях воды.Использование предложенного устройства позволяет повысить эффективность проведения подводного душа- массажа за счет получения присасываю щего эффекта между насадкой и телом пациента, а также за счет получения микропульсаций в истекающих из насадки струях воды. ЧНа фиг. 1 изображен общий видустройства, разрез; на фиг. 2 - тоже, со ступенчатой внутренней по"верхностью корпуса; на фиг. 3 -то же, вариант,Насадка для проведения подводногодуша-массажа состоит из корпуса 1,имеющего распределительную камеру 2с расположенными по окружности коническими или цилиндрическими соплами 3, и рассекателя потока 4,...

Номер патента: 1252275

Опубликовано: 23.08.1986

Авторы: Андросенко, Жуков, Матвеенко, Родионов, Титов

МПК: B66B 5/16

Метки: грузоподъемных, ловитель, механизмов

...грузоподъемных механизмов содержит сварную раму 1, на оси 2 которой установлен уравнительный блок 3, огибаемый гибким канатом 4. На осях 5 рамы 1 смонтированы подпружиненные двуплечие рычаги 6, имеющие ролики 7, постоянно взаимодействующие с канатом 4 и посредством пружин 8 соединенных с рамой 1. В раме 1 па осях 9 свободно установлены эксцентрики 10, шарнирно соединенные с толкателями 11, которые, в свою очередь, шарнирно связаны с двуплечими рычагами 6. Рама 1 снабжена роликами 12, установленными в направляющих 13, выполненных с головками 14. На цилиндрической поверхности каждого эксцентрика 1 О выполнен клиновой паз 15 с боковыми поверхностями 16 и 17. Головка 14 направляющей 13 имеет клиновую часть 18, форма которой соогветствует...

Номер патента: 1251178

Опубликовано: 15.08.1986

Авторы: Носов, Пестов, Родионов, Страбыкин

МПК: G11C 15/00

Метки: ассоциативное, запоминающее

...ю АЗУ осуществляется в следующей последовательности.В соответствии с содержимым счетчика 2 из блока 1 памяти производится считывание п -разрядной инФормациии соответствующего ей п -разрядногокода маски в регистр 3. Замаскированные разряды информации должнь исключаться иэ операции сравнения. Зтуфункцию выполняют одноразрядные ком мутаторы 5.В случае когда разряд замаскированна соответствующий вход блока 7 черезкоммутатор 5 подается Разряд информации с выходов регистра 8, т.е. длязамаскированного разряда на соответствующих ему входах блока 7 имеетсяодинаковая информация и, таким образом, он не влияет на результат сравнения.В случае, когда разряд не замаскирован, на соответствующий вход блока 1178 27 через коммутатор 5 подается...

Номер патента: 1251141

Опубликовано: 15.08.1986

Авторы: Каспаров, Кудинов, Кузьмин, Минаев, Родионов, Сенилов

МПК: G08B 5/36

Метки: импульсными, лампами, сигнализации

...повторяется.Формула изобретенияУстройство для сигнализации импульсными лампами, содержащее трансформатор питания, выходная обмотка которого соединена одним выводом с первой обкладкой первого конденсатора, вторая обкладка которого соединена с катодом первого диода и анодом второго диода, катод которого соединен с первой обкладкой второго конденсатора, вторая обкладка которого соединена с анодом первого диода, с другим выводом выходной обмотки трансформатора питания, с катодом первого и второго тиристоров, с одними выводами входной и выходной обмоток первого и второго импульсных трансформаторов и с первыми выводами импульсных ламп, первая обкладка второго конденсатора соединена с вторыми выводами первой и второй импульсных ламп...

Номер патента: 1250889

Опубликовано: 15.08.1986

Авторы: Бондарь, Виноградов, Даин, Родионов, Трофимюк

МПК: G01M 13/04

Метки: нагрузки, осевой, подшипники, предварительной

...б поводковойпередачей 15,Механизм осевого пагружепия ска.бжен втулкой 16, жестко закрепленнойна торце обоймы 3, и стаканом 17,расположенным соосно с втулкой 16с воэможностью осевого перемещенияотносительно втулки 16 и связанногокинематически с втулкой 16 резьбовымсоединением 18. При этом второй конец пружины 11 закреплен ка дке стакана 17.Обойма 3 соединена зубчатой передачей 19 с датчикам 20 положения,выход которого и выход момектомера6 соответственно соединены с входами регистратора 21, Для исключенияповорота стакана 17 служит упор 22,Устройство работает следующим образом,Двигатель 5 через зубчатую передачу 4 вращает обойму 3 с ротором 2гиромотора. Момент сопротивлениявращению в подшипниках гиромотораувлекает статор 14...

Номер патента: 1250884

Опубликовано: 15.08.1986

Авторы: Курылов, Родионов, Трофимюк, Ярославцев

МПК: G01M 13/04

Метки: шарикоподшипников, электродвигателя

...14, опорным напряжением для которого является напряжение с источника 7 питания,84 2создают в статоре двигателя 15 пульсирующий магнитный поток, электрически параллельный переменному потоку вроторе сельсина 10. Постоянная составляющая потока статора взаимодействует с намагниченным ротором испытуемого двигателя 15, обеспечивая егономинальную синхронизацию, Двигатель8 поворачивает ротор сельсина 10 и,следовательно, поток в статоре испытуемого двигателя 15, который ведетза собой намагниченный ротор двигателя с отставанием по углу, зависящему от момента на валу, т.е, от качества (дефектов) опор,Для уменьшения динамических ошибокв устройстве предусмотрена коррекция,Она выполнена следующим образом. Переменная составляющая...

Номер патента: 1249609

Опубликовано: 07.08.1986

Авторы: Кажакин, Постельников, Родионов

МПК: G01V 3/08

Метки: геоэлектроразведки, реализации

...ь, , которыесоотносятся с ) 1 )фВвод поляризующего тока 7 распределяют по и+1(п=4) парам питающихэлектродов и через каждую пару пи-тающих электродов пропускают поляриэующий ток 18-22 в определенные моменты времени. Благодаря такому распределению времени работы для каждой пары питающих электродов 1 и 2 снижается уровень начальных потенциалов на приемных электродах 5 от полей становления приэлектродных зон, увеличивается скорость затухания этих потенциалов во времени. Этому спО- собствует и то, что запас энергии электрического поля в приэлектродных зонах каждой пары электродов, кроме включаемой последней, начинает расходоваться уже в процессе пропускания поляризующего тока через геоло гический объект.Для избежания эффектов наложения...

Номер патента: 1249101

Опубликовано: 07.08.1986

Авторы: Пырсин, Родионов

МПК: E02B 9/02

Метки: водозаборное, морское, сооружение

...13035, Москва, Ж, аказ 4206 2 Подписно ого комитета СССний и открытийРаушская наб д роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области гидротехнического строительства, в частности к водозаборным сооружениям, используемым на крупных водоемах.Целью изобретения является повышение качества эабираемой воды путем интенсификации промывного течения.На фиг. 1 схематично изображено водозаборное сооружение, план; на фиг. 2 - внешний гребенчатый порог, (разрез А-А на фиг. 1; на фиг, 3 - внутренний незатопленный порог, (разрез Б-Б на фиг. 1).Морское водозаборное сооружение содержит водопроводный канал 1, головной участок 2 которого образован боковыми дамбами 3, внешним выпуклым в сторону...

Номер патента: 1247902

Опубликовано: 30.07.1986

Авторы: Погорецкий, Родионов

МПК: G06G 7/22

Метки: координат

...и 13 поступают, например с аналоговых датчиков типаСКВТ, напряжения с амплитудой Пи Ц,.ЦАП 5-8 предназначены для увеличения разрешающей способности преобразователя координат.Напряжения с выходов ЦАП 1, 4,5 и 6 поступают на входы блока суммирования 10, на выходе которогоформируется напряжение Цх.Напряжения с выходов ЦАП 2 поступают на суммирующий, а с выходов 25 ЦАП 2, 3 и 7 - на вычитающие входыблока 11, на выходе которого формируется напряжение П.1При этом напряжения Ц и П изменяются с дискретностью младшегоразряда входного кода и являютсяпроекциями заданного вектора в новой системе координат.При существующей элементной базеизобретение обеспечивает точностьне хуже 0,0067 а разрешающую способность - соответствующую 27 разрядам входного...

Номер патента: 1246926

Опубликовано: 30.07.1986

Авторы: Борисенко, Голдович, Калугин, Ковалев, Родионов

МПК: A01D 45/06

Метки: коробочек, отделения, семенных, стеблей

...участка А и шириной В (ширина В прорези меньше удвоенного среднестатического диаметра семенных коробочек). По оси вращения барабана 7 установлен неподвижный кулачок 10, жестко закрепленный к неподвижному основанию (раме), и имеющий направляющую дорожку с поверхностями 0 и Е на торцовой поверхности со стороны поворотных осей 9 частей лопаток. Ролики 11 установлены с возможностью свободного вращения на концах коромысел 12. Противоположными концами коромысла 12 жестко соединены с поворотными осями 9. Для поджима роликов 11 к направляющей дорожке неподвижного кулачка 10 имеются пружины 13 кручения, расположенные на поворотных осях 9. Одним концом пружина кручения 13 закреплена к поворотной оси 9, а противоположным концом к барабану 7. На...

Номер патента: 1245472

Опубликовано: 23.07.1986

Авторы: Железнов, Комаров, Косолапов, Ревин, Родионов

МПК: B60T 17/22, G01M 17/007

Метки: испытания, противоблокировочной, системы, средства, стенд, транспортного

...модель 11 ру,сВого управления, в качестве которой исОльзовяны реальные узлы втомобиля: пулевой механизм с сошкой, рулевая коло - ка и колесо, а характеристики рулевьн( тяг, рычагов поворотных стоек с цапфи ми, подвески и лорожпых условий прк )том модел ируотся блоками АВМ.В качестве стыковочного узла между лектронным имитаторомтранспортного средства и физической молелью 11 рулевого управления применен электрогидравличегкий преобразователь 12 напряжения, конс руктивно Выполненный на базе рулевой м. -шинки типа РЛ, применяемой в авиации.Он служит ллн моделирования момента на рулевом колесе и кинематически связан с рулевой сонкой физической модели 1 рулевого управления. Обратная связь осуществляет ся с помощью реохордного датчика...

Номер патента: 1244688

Опубликовано: 15.07.1986

Авторы: Калашников, Родионов, Сычев

МПК: G08B 23/00, G08B 29/02

Метки: ламп, сигнальных

...поступающего на входпорогового элемента 9, что индицируется индикатором 10,Устройство для контроля сигнальных ламп, содержащее трансформатор,один конец первичной обмотки которогоподключен к одному выводу конденсаЗОтора, другой конец первичной обмотки трансформатора и другой выводконденсатора являются входными клем-;мами сигнальной лампы, выводы конденсатора являются клеммами подключеЗ 5 ния цепи питания сигнальной лампы,генератор, одна клемма которого подключена к одному выводу вторичнойобмотки трансформатора, и индикатор,отличающееся тем, что, с 40целью повьшения надежности контроляи уменьшения помех, создаваемыхустройством на контролируемой сигнальной лампе, в него введены резистор, выпрямитель, фильтр и пороговый 45элемент, другая...
