Родионов

Номер патента: 1511368

Опубликовано: 30.09.1989

Авторы: Андросенко, Бабаев, Меженников, Родионов, Таптухина

МПК: E21B 15/00

Метки: вышка, телескопическая

...пружиной 1 ч в нижнем направлении. Ползун 13 выполнен с воэможностью перемещения и перекрытия им паза9 и взаимодействия с пальцем 6, Паз12 сверху закрыт крышкой 15. Конструктивно ширина ползуна 13 должнабыть больше диаметра пальца 6, Отвыпадания из своих пазов ползун 13и палец 6 страхуются выполненнымина них фланцами 16. Вершина клинового паза 9 ориентирована в сторонупаза 12 ползуна 13. Телескопическая вышка работает следующим образом.После доставки на место работ вышка устанавливается в вертикальное положение и раздвигается (механизм выдвижения секций на Фиг. не показан), При выдвижении секции 3 из секции 2 подпружиненный палец б скользит по внутренней поверхности секции 2 до контакта с ползуном 13, При дальней" шем...

Номер патента: 1507450

Опубликовано: 15.09.1989

Авторы: Быков, Новоселов, Распопов, Родионов

МПК: B04B 1/10

Метки: сгущения, суспензий

...Фильтрат через окна 11 посту5 1507450 пает в кольцевую камеру 12 и выводится за пределы центрифуги заборной трубкой 13.Наличие отводящих каналов 14 в5 крышке 6 Фильтровального патрона позволило надежно разделить поток подаваемой суспензии от потока вытесняеиого из полости ротора воздуха н, тем самым, исключить образование на поверхности мембранного фильтра воздушной прослойки, снижающей производительность процесса безосадочного фильтрования.В рабочей полости 10 ротора за15 счет действия поля центробежных сил крупные частицы отбрасываются к периФерии ротора. Мелкие частицы, увлекаемые потоком жидкости, задерживаются на поверхности мембранного фильтра, 20 соединяются между собой и, достигнув определенных размеров и массы,...

Номер патента: 1506539

Опубликовано: 07.09.1989

Авторы: Родионов, Яковлев

МПК: H03K 17/687

Метки: коммутатор, электронный

...на второй входной шине 3относительно нулевой шины 8 по цеписодержащей элемецты 3, 34, 33, 35,39 и 8,Вследствие большой постоянной времени этих цепей, содержащих резисторы 28 и 34 с большим сопротивлениеми конденсаторы 30 и 39 значительнойемкости, помехи, содержащиеся в цагряжениях ца входных шинах 2 и 3 относительно нулевой шины 8 ослабляются, На выходной шине 4 напряжениеотносительно нулевой шины 8 фиксируется открытым КЩП-ключом 13 цауровне, близком к нулю.На время появления управляющихимпульсов все КИДП-ключи изменяютсвои состояния на противоположные.Открывающийся КРДП-ключ 12 подключаетк резистору 53 нагрузки заряженные(до соответствующих цапряжегцй) конденсаторы 30, 39. В течение временидействия управляющих импульсов...

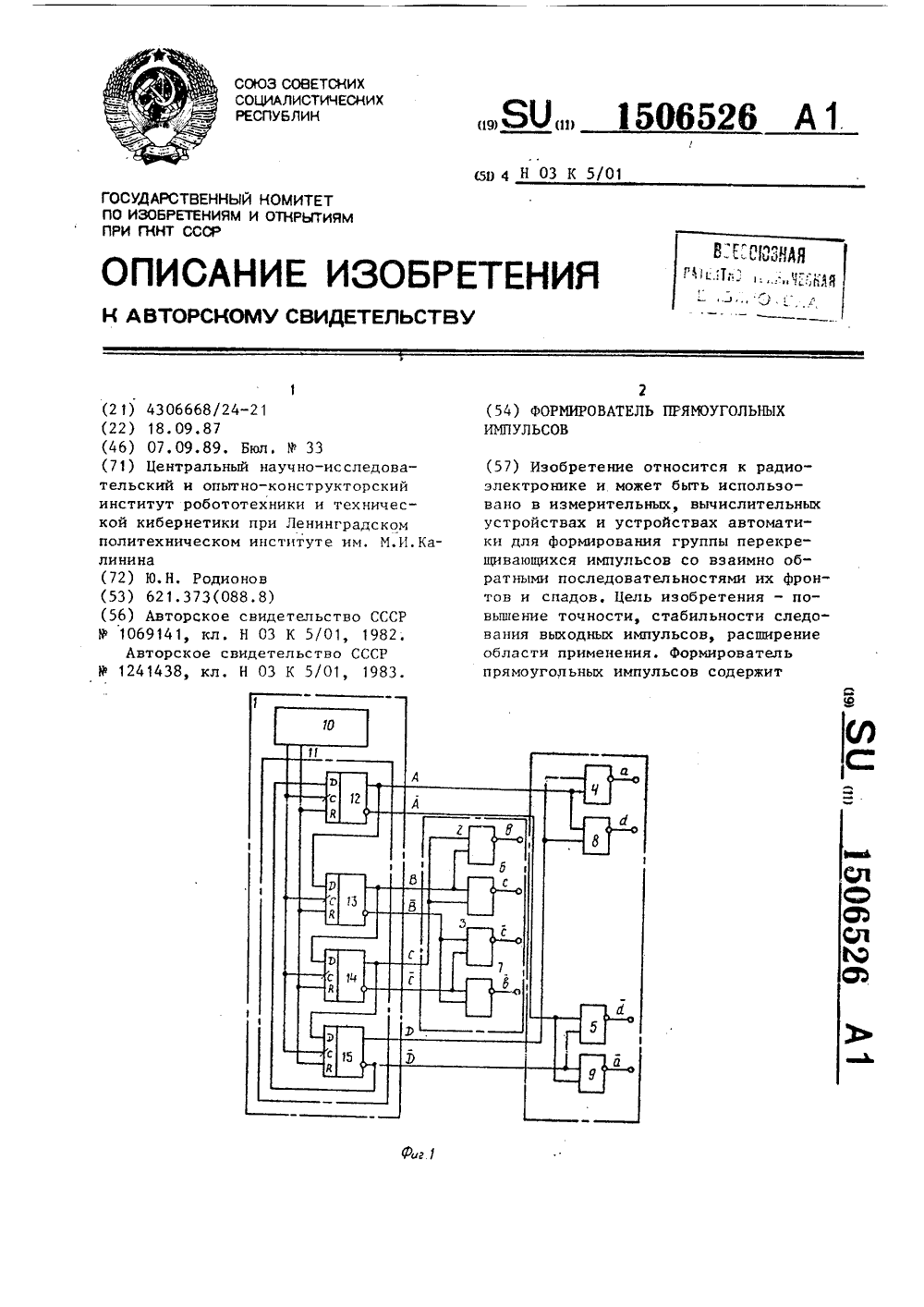

Номер патента: 1506526

Опубликовано: 07.09.1989

Автор: Родионов

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...19 формируется положительный импульс с периодом повторения таким же, как у сигнала Р и сдлительностью, равной периоду повторения сигнала С.Из перечисленных сигналов дешифратор 18 формирует выходные сигналыН и Р (кривые Н и Р) генератора в соответствии с логическими уравнения 55 ми логика положительная)Н С+Р; Р С+ Р, +ЕР=С+Р.) с 1 = А Р, 40 5 1506Сигнал Н поступает на вход установки нуля счетчика 11 (см. фиг. 1)и устанавливает его в нулевое состояние при котором все выходные сигнаЭ5лы А, В,С,Д соответствуют логическомунулю, таким образом исправляются всесбои и запрещенные состояния в счетчике, которые могут возникнуть какпри включении источников питания,так и в процессе работы,Сигнал Г поступает на счетныйвход счетчика 11. В...

Номер патента: 1504426

Опубликовано: 30.08.1989

Авторы: Малых, Родионов

МПК: F16H 19/04

Метки: зубчатая, передача, реечная

...в паз 14 каретки 7. В нижней части каретки выполнена кольцевая проточка 15, настенке 16 которой выполнены оппозитно расположенные пазы 17, ориентированные параллельно оси каретки по ее образующей.Балансир 9 установлен в кольцевой проточке каретки 7 на оппозитно расположенных осях8, каждая из которых одним конком жестко закреплена в гнезде 19 балансира, а другим концом установлена в подшипнике 20, установленном в гнезде каретки. В посадочных гнездах 21 балансира9 оппозитно установлены кронштейны 22,сферические головки 23 которых входят впазы 24 зубчатых реек 5 и 6.Зубчатая реечная передача работает следующим образом. При неподвижном корпусе 1 под действием усилия Я рейка 3 перемешается вниз, вызывая вращение оппозитно...

Номер патента: 1502800

Опубликовано: 23.08.1989

Авторы: Андросенко, Меженников, Родионов, Таптухина

МПК: E21B 19/00

Метки: подъема, приборов, скважинных, спуска

...с гидробаком 23 маслостанцией 3, при опускании мачты 6 напорные магистрали 19 и 21 также выполняют функцию сливных магистралей.55Дополнительный пружинно-гидравлический гидрораспределитель 7 установлен в разрыве магистрали, свяэывающей гидрораспределитель 22 сбесштоковой полостью гидроцилиндра12, т,е. между магистралями 19 и 21.Устройство работает следующим образом,Устройство устанавливается вблизиоси скважины (не показана) такимобразом, что продольная ось основания 1 устройства совпадает с осьюскважины. При этом штырь 14 под действием пружины 10 дополнительногопружинно-гидравлического нормальнозакрытого гидрораспределителя 7 находится в окне 17 пластины 15, соединенной с мачтой 6, т.е. мачта 6находится в зафиксированном состоянии на...

Номер патента: 1502267

Опубликовано: 23.08.1989

Авторы: Мальцев, Овсяников, Родионов

МПК: B24B 3/24

Метки: заточки, сверл, спиральных

...ус к(фиг 3). Одновременно включаются реле 26 Врс меци и блок 22 управления.Эекропривод 12 подключен блоком управления к плюсовой клемме источника 23 питания 11 ри данной пол 5 рноси питающего напряжен вдл дви дтегя,1 привода 12 начицдет р 1 ц 1 г.ся по часовой стрелке, что соот Ветстуе, например, повороту первого пово росного и Ования 10 лево. Поворотное основание 10 поворачивается до контакта упора, усдноленного нд втором поворотном Осодцци 7, с ко ечцым выключателем 24 (кис кой К. 1). Кно кд Кн. 1 утапливается 1: здмк 11 Вход блока управления, который 30 со.сцо программе подключаст электродвидтель 12 приодд к минусовой к емме исгочцикд 23 питания. Электропривод 12 врдщдс, первое поворотное сснование 10 впра Во . носи гсльцо си опоры...

Номер патента: 1500960

Опубликовано: 15.08.1989

Авторы: Андросенко, Асан-Джалалов, Макаров, Пименов, Родионов

МПК: G01V 1/04

Метки: источник, сейсмических, сигналов

...12 упором 21 обеспечиваеткомпенсацию разницы расстояний междуосями закрепления тяг в транспортноми рабочем положениях возбудителя вибрации и исключение деформаций тяг,элементов их связи с опорной и нажимной плитами, а также направляющихстоек механизма подъема-опусканияопорной плиты, Это в свою очередьисключает возможность возникновениядополнительных напряжений и перемещения транспортного средства относительно опорной плиты, что обеспечивает повышенную надежность источника.Источник сейсмических сигналовработает следующим образом,На геофизической точке профиляисточник сейсмических сигналов переводят из транспортного положенияв рабочее. Для этого механизм 4подъема-опускания возбудителя 2 вибрации вместе с опорной плитой 3опускают...

Номер патента: 1497220

Опубликовано: 30.07.1989

Авторы: Белянин, Боровиков, Киракосянц, Ланганс, Родионов, Рубцов, Шульман

МПК: C14C 3/00, C14C 3/08

Метки: дубильный, синтетический, состав, сыпучий

...образованиевзрывоопасной пылевоэдушной дисперсии и выделение летучих компонентов.Замасливание осадков затрудняетих диспергированпе и смыв растворами, 10Однако применение предлагаемого состава облегчает растворение при обычных для этой операции температурах,(60-65 С) иэ-эа приобретения им по-верхностно"активных свойств, что 15позволяет вести процесс через стадиюсамопроизвольноц коллоидизации с образованием промежуточного легкораспадающего коллоидного раствораЗамасливание тонкоизмолотой просыпи увеличивает ее липкость и затрудняет процессы транспортирования.Однако применение предлагаемого состава открывает возможность безопасного пневмотранспорта продуктового по Ътока из-за приобретения им антиадгезионно 1. активности, позволяющей...

Номер патента: 1493972

Опубликовано: 15.07.1989

Авторы: Буцевицкий, Вознесенский, Иванов, Пржевалинский, Родионов, Усоскин

МПК: G02B 9/62

Метки: диафрагмой, залинзовой, объектив

...высоким качество иэобНа фиг. 1 изображена принципиальная оптическая схема объектива, на фиг. 2 - график полихроматической функции передачи модуляции для центра поля зрения (у = О);на фиг.3-то же, для поля зрения (у= 18 мм) .Объектив состоит из расположенных последовательно по ходу луча шести компонентов: положительные мениски 1-3, обращенные выпуклостью к пространству предметов, отрицательный мениск 4, обращенный выпуклостью к пространству предметов, отрицательный мениск 5, обращенный выпуклостью к пространству изображения, положительная двояковыпуклая линза 6.Выполнение третьего компонента в виде положительного мениска, обращенного выпуклостью к пространству предметов, дает возможность увеличить угловое поле в пространстве предметов, а...

Номер патента: 1493287

Опубликовано: 15.07.1989

Авторы: Живаева, Жулдыбин, Низовцев, Родионов, Сыроедов

МПК: B01D 35/06

Метки: жидкостей, фильтрации

...знака (допустим, положительного), поступает во внешнююполость 10 и по каналам 9 перфорации кожухов 8 в выходную полость 16.В устройстве за счет профилирования части диска 13, обращенной вовнутреннюю полость 6 фильтропакета,предотвращается скопление механических загрязнений.При фильтрации жидкости происходитразделение зарядов: заряды определенного знака уносятся жидкостью, азаряды противоположного знака нафильтропакетах, индуцируя соответствующий уровень и знак зарядов навнутренней и внешней поверхности кожухов 8 и его элементов для крепления фильтропакетов и обечайке 11,По контакту фильтропакетов 5 с внутренней поверхности кожуха 8 в нижнейчасти и цилиндрической обечайки вверхней части через токопроводящиепрокладки 7...

Номер патента: 1492078

Опубликовано: 07.07.1989

Авторы: Алексеев, Карамшук, Кунцевич, Неграш, Родионов, Федотов

МПК: F03D 7/00

Метки: агрегат, агрегатом, ветроэлектрический, ветроэлектрическим

...электромагнитного момента основной электрической машины 3. По достижении ею самовоэбуждения отключают внешний источник 13 и включают контактором 28 нагрузку 29. Сигнал, пропорциональный частоте вращения, сравнивают в элементе 19 с опорным значением, определяют величину рассогласования и согласно величине и знаку последней создают соответствующий электромагнитный момент вспомогательной электрической машины 6.Запуск агрегата в работу осушествляется при превышении скорости ветра, соответствующей нижней границе рабочего диапазона. При этом пороговый элемент 16 формирует сигнал, поступающий на вход вентиля 17 несовпадения, на запрещающем входе которого сигнал отсутствует. Поэтому вентиль 17 формирует сигнал, обеспечивающий срабатывание...

Номер патента: 1492063

Опубликовано: 07.07.1989

Авторы: Баймухаметов, Барулин, Ким, Родионов, Эйдельштейн

МПК: E21D 11/15

Метки: выработок, горных, затяжка, крепи

...- затяжка на рамах крепи из спецпрофиля;на фиг3 схема установки затяжки в выработке крепеустановщиком.Затяжка состоит из продольных 1 15 и поперечных 2 стержней, соединенных между собой, например, с помощью сварки. Концы 3 продольных стержней изогнуты по форме внутренней поверхности одной иэ стенок 4 и днища 5 спецпрофилей рам крепи. На одном конце затяжки к продольному стержню жестко прикреплен прутковый фиксатор 6. Другой конец фиксатора выполнен изогнутым с возможностью охвата 25 фланца 7 спецпрофиля рамы крепи.Процесс крепления межрамного пространства заключается в следующем.На устанавливаемый элемент рамы крепи предварительно надевают затяж О ку так, что ее изогнутые концы входят внутрь устанавливаемого элемента, а загнутый конец...

Номер патента: 1490628

Опубликовано: 30.06.1989

Авторы: Малых, Родионов

МПК: G01N 29/04

Метки: колец, типа, ультразвукового

...шток 11 пневмоцилиндра 9, а также поршень 14 и шток 15 второгопневмоцилиндра 13 находятся в крайних верхних полаженилх, так что 284пружинный захват 17 находится выше колец 29.При начале контроля сжатия воздух подается в пневмоцилиндр 9 и шток 11 вместе с кронштейном 12 и вторым пневмоцилиндром 13 перемещается вниз. После этого сжатый воздух подается в верхнюю часть второго пневмоцилиндра 13, шток 15 с роликом 16 и пружинным захватом 17 перемещается в нижнее положение, пружинный захват 17 взаимодействует своим скосом (не обозначен) с кольцом 29 и,перегибаясь, скользит по торцовой поверхности кольца 29. Достигнув внутренней поверхности кольца 29, захват 17 выпрямляется. При этом ролик 16 поджимается к кольцу 29, которое оказывается...

Номер патента: 1483170

Опубликовано: 30.05.1989

Авторы: Аксинавичюс, Бродин, Гайжаускас, Гудымов, Жебрак, Плужников, Родионов

МПК: F23D 14/04

Метки: горелка, инжекционная

...инжектора корпуса 1 выбирается таковым, что движущийся внутринего поток имеет= 1,85-2,2, Соотношения между диаметрами раструбов1:1 и 12 с выходящим диаметром выходного участка 2 выбираются так, чтовсе потоки имеют одинаковую скоростьна выходе. Шайбы 9 и 19 служат длягашения скоростного напора центральных потоков. Таким образом, горелкаимеет на выходе три концентричныхпотока одинаковой скорости и разныхконцентраций,П,р и м е р, Из сопла 4 диаметром9 мм поступает природный газ с малымсодержанием высших углеводородов,Давление перед соплом 4 поддерживается 0,832 ати, расход газа составляет при этом 100 нмз/ч, Природныйгаз подсасывает воздух в количестве1000 нм /ч через регулятор 3 воздуха.3Входной торец делителя 7 диаметром 15 мм...

Номер патента: 1483143

Опубликовано: 30.05.1989

Авторы: Левкин, Мухин, Родионов, Юнусов

МПК: F16J 15/16

Метки: узел, уплотнительный

...уплотняют с помощью деформируемой прокладки 9. В кольцевую расточку головки штуцера 5 устанавливают прокладку 8. Вращая маховик 4, выводят резьбовую втулку 3 в максимально возможное верхнее положение до контакта 5 10 15 20 25 30 35 40 45 50 55 стопорного кольца 7, двигающегося вместе с ниппелем 2 в цилиндрической расточке корпуса 1, с резьбовым участком 21. Ориентируя грани, выполненные на всю высоту головки штуцера 5, вдоль паза 23 корпуса 1, вводят головку штуцера 5 внутрь корпуса на глубину большую, чем сумма высот головки штуцера 5 и граней 25, при этом центральный выступ 27 поднимает шарик 13, отрывая его от седла 12. Затем, поворачивая корпус 1 на 90 в любую сторону, вводят в паз 23 грани 25, используя энергию сжатой...

Номер патента: 1482719

Опубликовано: 30.05.1989

Авторы: Нигматуллин, Потапов, Родионов, Суснин

МПК: A63B 49/00

Метки: бадминтониста, спортивный, тренажер

...времени и нажимают на кнопочный переключатель 22. Электродвигатель 21 переводит направляющую трубу 9 в другоекрайнее положение, фиксируемое другим ограничителем 12 движения направляющей трубы, при этом первый концевой выключатель 16 замыкается и включает кольцевой электромагнит 15, атолкатель 11 замыкает второй концевой выключагель 17, По истечениивремени выдержки реле 18 временивключает электромагнитное реле 19,замыкаются его нормально разомкнутыеконтакты 24, включается электромагнитное реле 20, которое в свою очередь своими контактами 5 включаетпневмоклапан 3, Воздух .из исгочника1 сжатого воздуха поступает в соединительную муфту 7 по гибкому трубопроводу 6 высокого давления, Под действием давления воздуха, проникающе 1482719ф о р м у...

Номер патента: 1480946

Опубликовано: 23.05.1989

Авторы: Григоренко, Пашин, Раева, Родионов

МПК: B21J 1/06, G05D 23/19

Метки: заготовок, нагрева, температуры, штамповкой

...10 коэффициентов рассеяния соответственно температуры и усилий устанавливаются значения К и К,. которые лолжны удовлетворять условиям0 К, 1; 0 К, 1; К, +К, 1.Конкретные значения коэффициентов К, и К, определяются в зависимости от соотношения характеристик законов распределения погрешностей измерения температуры и усилия при штамповке деталей, а значения Й, и Е, находятся по результатам прелварительных экспериментов.Кроме того, датчик 15 усилия деформирования настраивается таким образом, чтобы измерение усилий осугцествлялось при начальных фазах перемещения леформирующего инструмента с целью исключения влияния на результаты измерения усилий трения металла заготовки об инструмент и колебаний объема заготовки, которое существенно на...

Номер патента: 1479228

Опубликовано: 15.05.1989

Авторы: Дергачев, Лысенко, Родионов, Смирнов

МПК: B23K 9/16

Метки: газах, горелка, дуговой, защитных, сварки

...более;ьк жг, как и его уменьшении менее,4 ., у худ ш а ктся аз родинам ические харакп ристики газового потока, огибаюшего и скользяшего по криволинейной поверхности 12.Расстояние центра окружности до осиэлектрода 5 определяется условием, при котором окружность должна касаться по верхности электрода 5. Так как диаметр окружности равен 4,4 Р, то ее радиус - 2,2 Р и диаметр электрода Р (радиус равен 0,5 Р), Сумма радиусов составит 2,7 Р.Длина дуги, являющейся образуюшейкриволинейной поверхности 12, определяет ся центральным углом окружности, равным60 - 70 (или 1,05 - 1,2 рад), и обеспечивает исключение резких переходов от корпуса 3 к электроду 5, которые могут нарушить аэродинамические характеристики газового 20 потока.При...

Номер патента: 1476618

Опубликовано: 30.04.1989

Авторы: Бахарев, Деев, Родионов

МПК: H04J 3/17

Метки: обнаружения, пауз, речи

...счетчиком с коэффициентом пересчета 0=320, который определяет интервал наблюдения н=МИ ==40 мс (время в течение которого про изойдет полная замена информации врегистрах 2 и 3 для случаев работыустройства с дельта- или ИКМ-кодеромсоответственно). Импульсы переносана выходе счетчика 13 появляются спериодом 40 мс и производят установку в "0" счетчика 15. При наличии хотя бы одной единицы в трех старшихразрядах 4 и выходах регистра 2 илиреверсивного счетчика 4 соответствующие элементы ИЛИ 5 или 6 Формируют сигнал "1", который через коммутатор 8 разрешает прохождение импульсов частоты 8 кГц с выхода коммутатора 9 на счетный вход счетчика 15, 30Коэффициент пересчета счетчика 15 выбирается из следующих соображений,Во-первых,...

Номер патента: 1476442

Опубликовано: 30.04.1989

Авторы: Ефис, Родионов

МПК: G05D 23/19

Метки: пропорциональный, реверсивный, регулятор, температуры

...- максимальное напряжение. Положительное напряжение через диод 9 и резисторы 11 и 12 поступаеч на вход транзистора 13, Резистор 12 служит для развязки общих проводов управляющей и силовой части регулятора, Таким образом, положительный ток от положительного полюса выпрямителя через ключевой элемент 15, через открытый управляющим напряжением транзистор 13 и через диод 19 поступает на термобатарею 17, При нагреве объекта до заданной температуры напряжение на датчике 2 температуры устанавливается равным напряжению задатчика температуры а затем больше). При этом частота с выхода преобразователя 4 уменьшается, становится равной нулю и импульсы по входу вычитания начинают вычитаться из числа 11.11 до тех пор пока не установится состояние...

Номер патента: 1476156

Опубликовано: 30.04.1989

Авторы: Барсуков, Запреев, Кирюхин, Родионов, Суховольский, Сухоруков, Шишорин, Яковлев

МПК: E21F 15/00

Метки: выработанного, закладки, пластов, пространства, разработке, угольных

...- кристаллическая решетка цементного (бетонного) камня не нарушается. Если же .величина усад" ки закладочного массива,в слое 1 становится меньше величины смещения боковых пород в какой-то период набора прочности твердеющей смеси в слое 2, последняя подвергается воздействию большего горного давления, чем ее прочность, и, естественно, 40 кристаллизация решетки деформируется и в последующем уже не может набрать необходимой расчетной прочности. Конвергенция выработанного пространства в зоне твердеющей закладки определяется иэ враженияД=Ь ЛРгде Ь - толщина слоя сыпучего закла 50дочного материала, мм;Х - относительная усадка заклаРдочного массива в слое поднагрузкой Р, равной нагрузке, при которой разрушаетсямассив из твердеющей...

Номер патента: 1474572

Опубликовано: 23.04.1989

Авторы: Виноградова, Депман, Родионов

МПК: G02B 5/04

Метки: поляризационная, призма

...4/5Производственно-издательский комбинат "Патент"г.ужгород, ул. Гагарина, 101 Изобретение относится к оптикеи может быть использовано в поляриэационных приборах различного назначения,5Целью изобретения является улучшение оптических характеристик за счетустранения напряженного состоянияклиньев в их соединении,На чертеже схематически показанаполяризационная призма,Поляризационная призма содержитклинья 1 и 2 из одноосных кристаллов(в некоторых типах призм их три),слой 3 оптической иммерсионной жидкости, оправу 4 с технологическимиотверстиями 5. Клинья поляризационнойпризмы размещены в тонкостенной герметичной оправе 4 и эавальцованы вней, Слой иммерсионной жидкости сос Отавляет 3 5 мкм, так что клиньяудерживаются в соединении силами...

Номер патента: 1474469

Опубликовано: 23.04.1989

Авторы: Голод, Жиляев, Кузьмин, Поляков, Родионов, Сенилов, Языков

МПК: G01C 15/00

Метки: знаков, светоимпульсных

...резонансный контур. При этом, большие пусковые токи могут быть только при режимах, когда тиристор 10 открыт в момент включения системы.Начало резонансного заряда накопительного конденсатора 7 происходит при первом сигнале от блока 12 управления на тиристор 10.45При прохождении резонансного тока через "0" тиристор 10 автоматически закрывается, так как время управляющего сигнала (50 мкс) меньше периода резонансного заряда. 50Накопительный конденсатор 7 зарядФ жается до двойного максимального напряжения сети и остается в заряженном состоянии, Далее со сдвигом в несколько миллисекунд по отношению к первому сигналу от блока 12 управления подается второй сигнал на тиристор 11, зажигающий лампу 8 через трансформатор 9. Сдвиг сигналов...

Номер патента: 1474406

Опубликовано: 23.04.1989

Авторы: Бражников, Волынец, Карабанов, Родионов, Рождественский, Серова

МПК: F26B 5/06

Метки: водных, неорганических, растворов, солей, сублимационной, сушки

...допустимую жидкость, при этом для получения эффекта от увеличения скорости замораживания расход ее, отнесенный к расходу исходного раствора, находится в интервале 0,13-0,25,. Причем, чем минимальнее расход конкретной наносимой жидкости, тем экономически выгоднее применение способа, так как наряду с увеличением скорости замораживания, способ позволяет при незначительном увеличении энергозатрат на улавливание.паров дополнительно вводимой в установку жидкости значительно повысить концентрацию исходного раствора, т.е, снизить энергозатраты на улавливание паров растворителя получаемого нещества.Таким образом; применение способа сублимационной сушки позволяет добиться увеличения скорости замора,- живания, тем самым при...

Номер патента: 1474405

Опубликовано: 23.04.1989

Авторы: Бражников, Волынец, Родионов, Серова, Шатный

МПК: F26B 5/06

Метки: вакуумной, сублимационной, сушки

...4, включается3 и сушильная камера 1до заданного остаточно(0,09-0,95 мм рт.ст.).После этого включаются ободнища емкости 4 и электронагрпарогенератора 9 и открываетсходовай вентиль 8 для подачиперемешивание слоя высушиваемматериала. При этом образовавв парогенераторе 9 насыщенныйпроходя через вентиль 8, дрос1474405 ставитель В.Бурохред М,Дидык ректор В.Гир Реда М.Бланар тельский комбинат "Патент", г. Ужгород,Производственно гарина, 10 руется в емкость 4, находящуюся при более низком остаточном давлении, становится перегретым и поэтому является дополнительным (конвективная составляющая) источником тепла, подводимого к высушиваемому материалу.Таким образом осуществляется процесс вакуумной сублимационной сушки дисперсных материалов...

Номер патента: 1473893

Опубликовано: 23.04.1989

Авторы: Родионов, Чукардин

МПК: B21J 13/02, B30B 15/02

Метки: съема, установки, штампов

...ложась на горизонтальные плоскости пазов26, а штамп при этом ложится на подштамповую плиту 14. При необходимости замены штампа процесс съема его осуществляется в обратном направлении.При соединенной штоковой полости со ЗО сливом (атмосферой) энергоноситель подаютв поршневую полость. Корпус 23 силового цилиндра, перемешаясь вправо, перемещает в эту сторону и ползушку 10, и соединенные с последней тяги 12, которые, перемешаясь, перемещают в ту же сторону и кронштей ны 13, а вместе с последними перемещаются и штанги 1. При перемещении штанг 1 вправо тела 4 и 5 качения набегают на наклонные участки 22 и 19, поднимают стойки 2 и штанги 1, а вместе с ними поднимается и штамп 29. Достигнув горизонтальных участков пазов 26 и направляющих 18,...

Номер патента: 1473020

Опубликовано: 15.04.1989

Авторы: Калицев, Лепилов, Михеев, Моисеева, Родионов, Столбов, Трофименко, Шалькевич, Щербаков

МПК: H02K 15/02

Метки: бандажа, магнитами, постоянными, ротора, электрической

...645 Подписное Заказ 1723/54 ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г,ужгород, ул. Гагарина,101 Изобретение относится к технологии изготовления электрических машин и может быть использовано в электротехнической промьппленности.Цель изобретения - улучшение качества бандажа путем повышения прочности диффузионной связи.На чертеже изображена схема изготовления бандажа. 10Способ осуществляют следующим образом.В цилиндрическом корпусе 1 из магнитопроводной жаропрочной стали мартенситного класса, преимущественно типа 15 Х 12 Н 2 МФАВ выполняют пазы 2, Затем корпус 1 помещают в.капсулу 3,. к которой приваривают крышку 4...

Номер патента: 1472206

Опубликовано: 15.04.1989

Авторы: Келеберда, Родионов

МПК: B23Q 3/00

Метки: клиноплунжерный, механизм, силовой

...обрабатываемой детали 20, а также зажимные призмы 21, установленные с возможностью перемещения и через поворотные рычаги 22 связанные с рычажношарнирной системой предварительного зажима обрабатываемой детали 20 и с клиноплунжерным силовым механизмом.Рукоятка 23 служит для разведения зажимных призм вручную.Клиноплунжерный силовой механизм работает в зажимном устройстве 17 следующим образом.При поступлении рабочей среды в штоковую полость цилиндра 1 О поршневой шток 9,перемещаясь, увлекает за собой посредством коромысла 11 сухарь 6 и сухарь 7, в то время как цилиндр 4 в движении не участвует за счет своего жесткого закрепления, например, винтами 5 в корпусе 1 зажимного устройства 17. Подпружиненная шайба 15 удерживает в равновесии...

Номер патента: 1471313

Опубликовано: 07.04.1989

Авторы: Новиков, Родионов, Семашко, Туркин

МПК: H03M 13/51

Метки: декодирующее, мажоритарное

...на четвертом вы 66 ходе блока. 10 формируется импульс,который поступает на установочныйвход счетчика 14, устанавливая всеего разряды в начальное состояние.12 том выходе появляется сигнал, который поступает на установочный входсчетчика 14, осуществляя первоначальную установку всех его разрядов внулевое состояние. С приходом первого импульса на третий синхровходустройства (фиг.6 в) начинается процесс декодирования, как это описано,Начальная установка блока 23 коммутации адреса не существенна, так какбезразлично, в какой куб памяти (первый или второй) блоков 4 и 5 будетпроизведен прием первого кодовогослова, важно лишь, чтобы запись следующего кодового слова производиласьв куб памяти, противоположный тому,в котором записано...
