Формирователь амплитудно-модулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

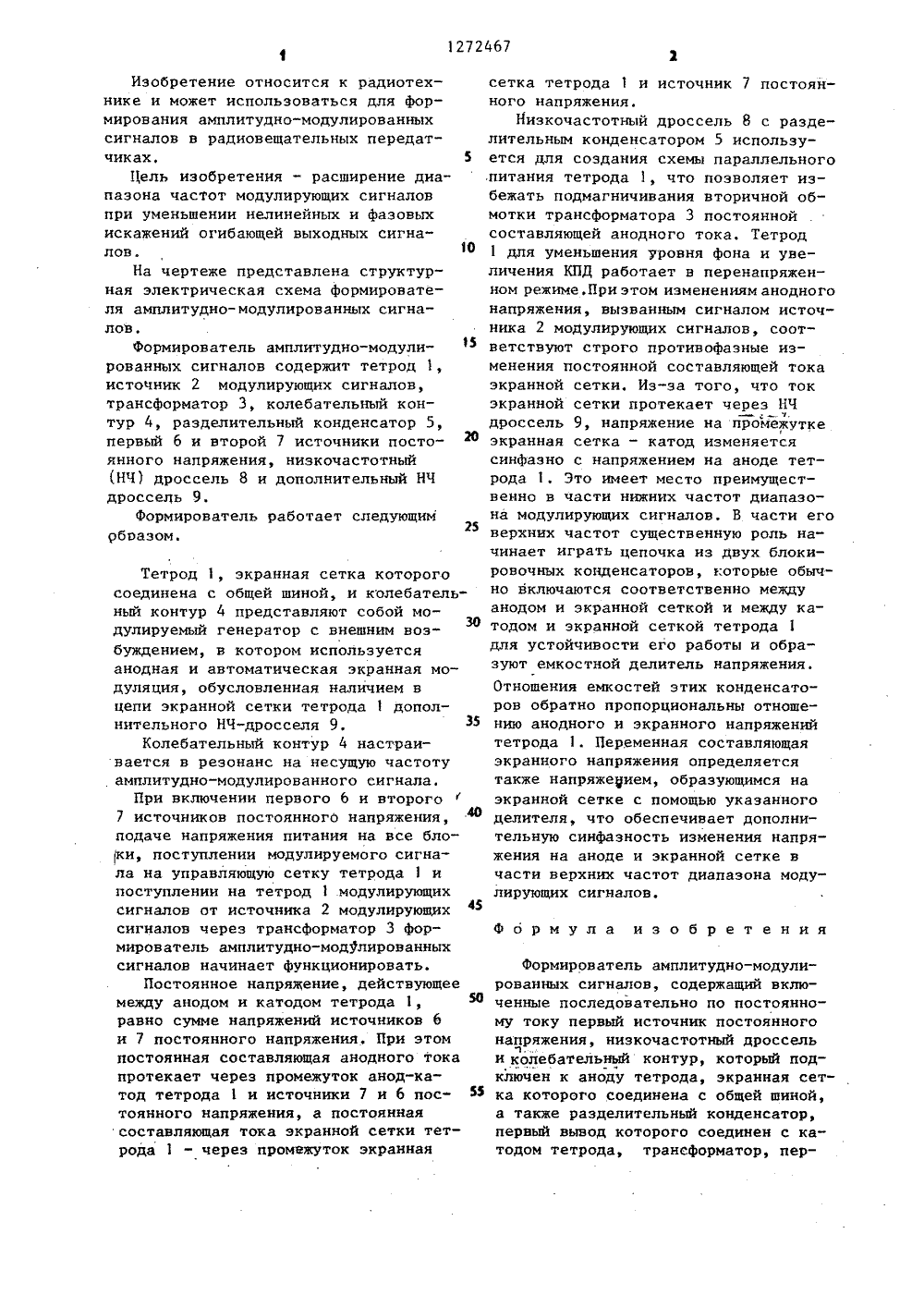

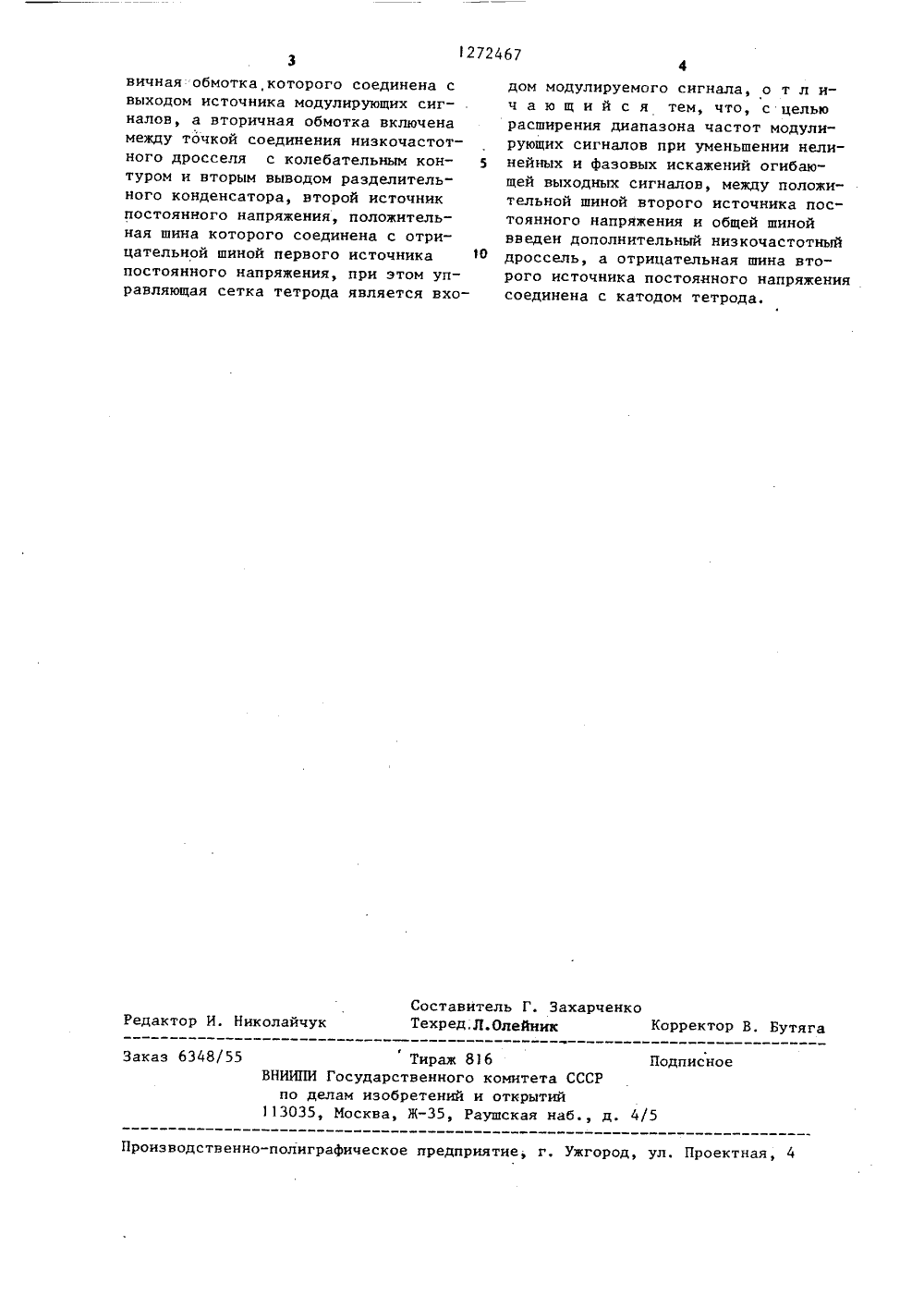

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 7 11 4 Н 03 С 1.06 ИСАНИЕ ИЗОБРЕТЕНИЯ Иванов,од и ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(57) Изобретение относится к радиотехнике. Цель изобретения - расширние диапазона частот модулирующихсигналов при уменьшении нелинейных фазовых искажений огибающей выходныхсигналов. Устройство содержит тетрод1, источник модулирующих сигналов2, тр-р 3, колебательный контур 4,разделительный конденсатор 5, 1-й и2-й источники постоянного напряжения6 и 7, дроссель НЧ 8, Вновь введендополнительный дроссель НЧ 9, Тетрод1, экранная сетка которого соединенас общей шиной, и колебательный контур 4 представляют собой модулируемый г-р с внешним возбуждением, вкотором используется анодная и автоматическая экранная модуляция, обусловленная наличием в цепи экраннойсетки дополнительного дросселя НЧ 9.Колебательный контур 4 настраивается в резонанс на несущую частоту АМсигнала. 1 ил.Изобретение относится к радиотехнике и может использоваться для формирования амплитудно-модулированных сигналов в радиовещательных передатчиках, 5Цель изобретения - расширение диапазона частот модулирующих сигналов при уменьшении нелинейных и фазовых искажений огибающей выходных сигналов.10На чертеже представлена структурная электрическая схема формирователя амплитудно-модулированных сигналов.Формирователь амплитудно-модулированных сигналов содержит тетрод 1, источник 2 модулирующих сигналов, трансформатор 3, колебательный контур 4, разделительный конденсатор 5, первый 6 и второй 7 источники посто янного напряжения, низкочастотный (НЧ) дроссель 8 и дополнительный НЧ дроссель 9.Формирователь работает следующим25 рбоазом. Тетрод 1, экранная сетка которого соединена с общей шиной, и колебательный контур 4 представляют собой мо 30 дулируемый генератор с внешним возбуждением, в котором используется анодная и автоматическая экранная модуляция, обусловленная наличием в цепи экранной сетки тетрода 1 дополнительного НЧ-дросселя 9. 35Колебательный контур 4 настраивается в резонанс на несущую частоту амплитудно-модулированного сигнала.При включении первого Ь и второгоисточников постоянного напряжения, подаче напряжения питания на все блоки, поступлении модулируемого сигнала на управляющую сетку тетрода 1 и поступлении на тетрод 1 модулирующих сигналов от источника 2 модулирующих ф 5 сигналов через трансформатор 3 формирователь амплитудно-модулированных сигналов начинает функционировать.Постоянное напряжение, действующее между анодом и катодом тетрода 1, равно сумме напряжений источников 6 и 7 постоянного напряжения, При этом постоянная составляющая анодного тока протекает через промежуток анод-катод тетрода 1 и источники 7 и 6 пос тоянного напряжения, а постоянная составляющая тока экранной сетки тетрода 1 - через промежуток экранная сетка тетрода 1 и источник 7 постоянного напряжения.Низкочастотный дроссель 8 с разделительным конденсатором 5 используется для создания схемы параллельного питания тетрода 1, что позволяет избежать подмагничивания вторичной обмотки трансформатора 3 постоянной составляющей анодного тока. Тетрод 1 для уменьшения уровня фона и увеличения КПД работает в перенапряженном режиме,При этом изменениям анодного напряжения, вызванным сигналом источника 2 модулирующих сигналов, соответствуют строго противофазные изменения постоянной составляющей тока экранной сетки. Из-эа того, что ток экранной сетки протекает через НЧк .7.дроссель 9, напряжение на промежутке экранная сетка - катод изменяется синфаэно с напряжением на аноде тетрода 1, Это имеет место преимущественно в части нижних частот диапазона модулирующих сигналов, В части его верхних частот существенную роль на" чинает играть цепочка из двух блокировочных конденсаторов, которые обычно включаются соответственно между анодом и экранной сеткой и между катодом и экранной сеткой тетрода 1 для устойчивости его работы и образуют емкостной делитель напряжения.Отношения емкостей этих конденсаторов обратно пропорциональны отношению анодного и экранного напряжений тетрада 1, Переменная составляющая экранного напряжения определяется также напряжением, образующимся на экранной сетке с помощью указанного делителя, что обеспечивает дополнительную синфазность изменения напряжения на аноде и экранной сетке в части верхних частот диапазона модулирующих сигналов.Формула изобретенияФормирователь амплитудно-модулированных сигналов, содержащий включенные последовательно по постоянному току первый источник постоянного напряжения, низкочастотный дроссель и колебательный контур, который подключен к аноду тетрода, экранная сетка которого соединена с общей шиной, а также разделительный конденсатор, первый вывод которого соединен с катодом тетрода, трансформатор, пер1272467 Составитель Г. ЗахарченкоТехред,Л.Олейник Корректор В. Бутяга Редактор И. Николайчук Заказ 6348/55 Тираж 816ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 вичная обмотка которого соединена свыходом источника модулирующих сигналов, а вторичная обмотка включенамежду точкой соединения низкочастотного дросселя с колебательным контуром и вторым выводом разделительного конденсатора, второй источникпостоянного напряжения, положительная шина которого соединена с отрицательной шиной первого источника 10постоянного напряжения, при этом управляющая сетка тетрода является входом модулируемого сигнала, о т л ич а ю щ и й с я тем, что, с цельюрасширения диапазона частот модулирующих сигналов при уменьшении нелинейных и фазовых искажений огибающей выходных сигналов, между положительной шиной второго источника постоянного напряжения и общей шинойвведен дополнительный низкочастотныйдроссель, а отрицательная шина второго источника постоянного напряжениясоединена с катодом тетрода.
СмотретьЗаявка
3860467, 25.02.1985
ПРЕДПРИЯТИЕ ПЯ А-7672
АЛЕКСАНДРОВ ИГОРЬ ДМИТРИЕВИЧ, ИВАНОВ ЮРИЙ МИХАЙЛОВИЧ, ОСИПОВ ЮРИЙ НИКОДИМОВИЧ, РОДИОНОВ ВИКТОР ФЕДОРОВИЧ, СОКОЛОВ ЭРИК ПАВЛОВИЧ, ТИХОНОВ ЛЕВ НИКОЛАЕВИЧ, ТУРОВ ВАЛЕНТИН ЛЬВОВИЧ
МПК / Метки
МПК: H03C 1/06
Метки: амплитудно-модулированных, сигналов, формирователь
Опубликовано: 23.11.1986
