Родионов

Номер патента: 1243898

Опубликовано: 15.07.1986

Авторы: Родионов, Симонов

МПК: B22D 31/00

Метки: зачистки, многоместной, обрезки, отливок, штамп

...литниковой системыи зачистки облоя по контуру отливки.Промежуточная подвижная плита 6 помещена в направляющие 7, жестко закрепленные на верхней плите 4 и мо-,жет перемещаться в направлении, сов"падающем с ходом штампа. На промежуточной подвижной плите 6 закрепленприжим 8, фиксирующий отливку приобработке. Для зачистки боковых от"верстий предназначен нолзун 9 с пуансоном 10, привод которого осуществляется клиньями 11 и 12, закрепленнымина верхней плите 4 штампа. Направляющие элементы ползуна 9, выполненныев виде отверстия 13, расположены на ..промежуточной подвижной плите 6 и выполнены под углом к ходу штампа, равным Углу наклона обрабатываемого отверстия. Выталкиватель 14 служит длясброса отливки,Штамп работает следующим...

Номер патента: 1242744

Опубликовано: 07.07.1986

Авторы: Захаров, Коляскин, Мягких, Родионов, Степченков

МПК: G01M 15/00

Метки: внутреннего, двигателе, расхода, сгорания, топлива

...система двигатепя 3.Для подсоединения. устройства к штатной топливной системе дв.лгателя 3 внутреннего сгорания достаточно выполнить сзтедующие операции: разъединить нагнетательную линию и з разрыв подкзючлть входной и выходной патрубки устройства,", разъединить линию 5 о гвода неиспользованного топлива и в разрыв подсоединить патрубок с отсеч - ннм клапаном 3; установить датчик 17 крутящего момента и тахогенератор 16 скаро:,ти вращения вала двигателя;включить источник 2 б питания в сеть; вклсчить пыход датгплка 21 давления топлива в систему 14 стабилглзации давления, а выходь остальных датчиков и тахогенераторов - к входам аналогоцифрэвых преобразователей 19; соединить выходы аналого-цифровых преобра"зователей 19 к входам...

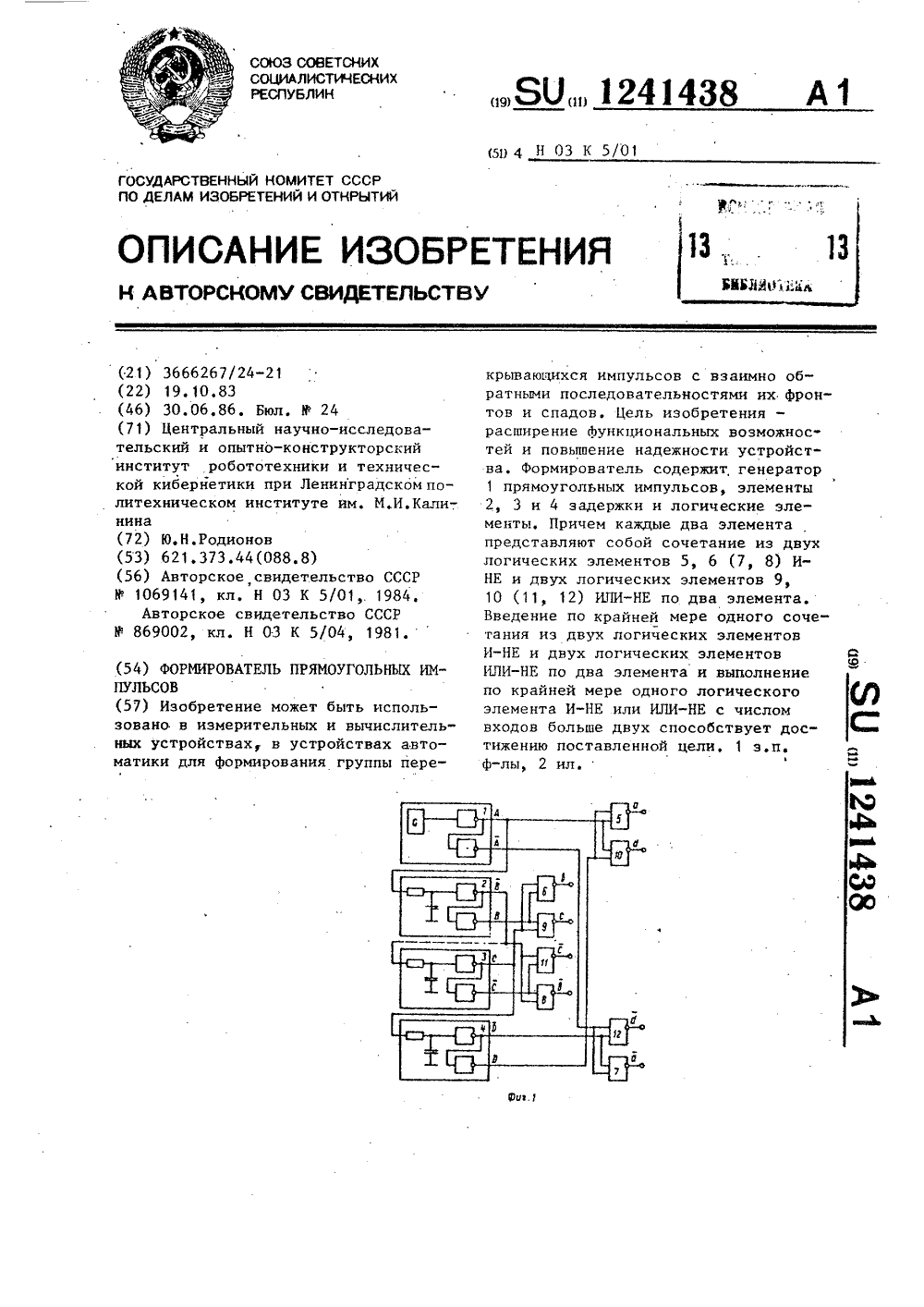

Номер патента: 1241438

Опубликовано: 30.06.1986

Автор: Родионов

МПК: H03K 5/01

Метки: импульсов, прямоугольных, формирователь

...элемента 4 сигналы Р и Р (фиг. 2, кривая Р), задержанные относительно сигнала С.1438 2Таким образом, на выходах элементов1-4 формируется группа частично перекрывающихся но времени импульсовс одинаковой последовательностьюфронтов и спадов.Из сигналов А, В, С, Р и их инверсий логические элементы 7, 5, 9и 11 формируют выходные сигналы ас , 3 (см. фиг. 26, Б ,с 4 ) 10 соответственно, а логические элементы 12, 10, б и 8 формируют инверсиивыходных сигналов а, Ъ , с , Х соответственно (см, фиг. 2 с,, с3), формирование производится в соответствии с логическими уравнениями е а=АРЬ =ВСс =Э+Сй:=А+ Р а"А+ВЬ =В+Сс=ВУ=АР 20 При отсутствии необходимости в попном наборе ныходных сигналов формирователя некоторые логические элементы И-НЕ, ИЛИ-НЕ могут...

Номер патента: 1240484

Опубликовано: 30.06.1986

Авторы: Кимаев, Родионов, Самсонов

МПК: B08B 15/02, F24F 7/06

Метки: вытяжной, шкаф

...штифт, размещенный в пазу.4. Шкаф по п. 3, отличающийся в стенках наклонного паза выполнен ки для фиксации в них штифта.1240484 Составитель И. ПетрухинТехред И. Верес Корректор Г. РешетннкТираж 571 ПодписноеВНИИПИ Государственного комитета СССРпо делам Изобретений и открытий143035, Москва, Ж - 35, Раушская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор М. Циткина Заказ 3429/6 Изобретение относися к защитной технике и может быть использовано в атомной, химической и фармацевтической промышленности,Целью изобретения является улучшение условий эксплуатации,На фиг. 1 схематически изображен вытяжной шкаф; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - узел 11 на фиг. 1,Вытяжной шкаф 1 имеет воздуховод 2, в котором размещен...

Номер патента: 1239812

Опубликовано: 23.06.1986

Авторы: Василевский, Каспаров, Родионов, Сенилов, Шатов

МПК: H02M 7/515

Метки: низкого, перегрузочной, переменный, постоянного, способностью, увеличенной

...следующим образом.После подачи напряжения сети генератор 1 постоянной частоты включаясь, начинает заряжать накопительный конденсатор 4 по цепи выпрямите- ЗО ля 2 и зарядного резистора 3 до напряжения, превышающего на порядок напряжение питающей сети, По достижении напряжением кднденсатора определенного уровня бпок 9 управленияподключает выходы генератора 8 к соответствующим ключам перегрузочного инвертора 7, который, питаясь от напряжения конденсатора 4, со 1. эдает требуемый уровень напряжениядвигателя 8 на период пуска, когдаего ток потребления резко возрастает.По мере снижения пускового тока доопределенного уровня, что Фиксируется через трансФорматор 11 тока, блок9 управления отключает инвертор 7 иподключает напряжение генератора...

Номер патента: 1239750

Опубликовано: 23.06.1986

Авторы: Балашов, Дятченко, Родионов, Сквира

МПК: G11C 11/40

Метки: запоминающее

...2, источник 3 тока (хранения), источник 4 тока (считывания) накопитель 1 выполнен в виде двух строк ячеек 5 памяти, объединенных по строкам парами словарных шин, причем первая 6 и вторая 1 словарные шины каждой строки являются соответственно словарными входами и выходами накопителя 1, каждый словарный вход накопителя 1 через дополнительно введенные источники 8 опорного напряжения, в частности, выполненного в виде последовательно включенных первого 9 и второго 1 О диодов, подключены к шине 11 положительного напряжения питания, коммутатор 12, разрядные шины 13 ячеек 5 памяти, являющиеся разрядными входами/выходами накопителя 1.Запоминающее устройство работает следукшим образом.Любой комбинации логических сигналов на входах дешифратора 2...

Номер патента: 1239693

Опубликовано: 23.06.1986

Авторы: Попов, Родионов

МПК: G05F 1/44

Метки: выходом, переменного, регулируемым, стабилизатор

...включен тиристор, управляющийэлектрод которого через динистор соединен с первой обкладкой зарядногоконденсатора, переменный резистор истабилитрон, о т л и ч а ю ш и й с ятем, что, с целью обеспечения стабилизации выходного напряжения при колебаниях входного напряжения, в негавведены транзистор, два резистора идополнительныи выпрямительный мост,причем коллектор транзистора соединен с первой обкладкой конденсатора,вторая обкладка которого подключенак первому выходному выводу дополнительного выпрямительного моста, второй выходной вывод которого черезпеременный резистор соединен с эмиттером транзистора, а через стабилитрон - с базой транзистора, котораячерез первый резистор подключена квторой обкладке конденсатора, которая через второй...

Номер патента: 1239284

Опубликовано: 23.06.1986

Авторы: Андросенко, Жуков, Матвеенко, Родионов

МПК: E21B 47/01

Метки: подъема, приборов, скважинных, спуска

...УСТ с( (ОВЛСН Ы В К 001 . тейнзх 16, жестко связанных с осповзцием 2. Полпцик 15 зяццены крьшкыми 17. В трус)е 14 в срслнсй ее час 1 выполнен пролольцый пяз 8, в ксторм 1 с. тичцо расноложсн ролик 9.Б,ок1 измерения глубины спускз ск- рости ЛВиже 1 и 51 кзбс,Я 12 сОстОит из кор 9 ( с) Рг. 3), к которо(х ии и)(п,(- нз букса 20 с полнипцком 21. Вцутри крпуса 19 устынлен лятчик 22 с Бялом 23. С торца латчик 22 закрыт крыпкой 24. В полшниках 25 установлено зубцы гое колес 26, в осевос отверстие которсго х:(и Г вал 23. Зубчатое колесо 26 зыкрс.(лц) полнипнике )5яйкой 27, с г 0 епк 25) удерживается крыцкоц 2(. Ролик 9 ок 29 жестко с)язе) с , (м 3)т(3 овлспцым В поЛшинкз.( 3 Сгойк 10. Взл 30 снабжен х ВО(тгВкх 3 . Нз пгрх жОЙ 0 с р- хпост...

Номер патента: 1237959

Опубликовано: 15.06.1986

Авторы: Виноградов, Родионов, Сачек, Сляднев

МПК: G01N 19/02

Метки: адгезионной, образец, сил, составляющей, трения

...плоских образцах из исследуемого материала.Сфера 1 образует с цилиндрическим элементом 2 жесткое соединение. Диаметр 1)п цилиндрического элемента 2 меньше диаметра Э. сферы 1. У сферы 1 со стороны, противоположной цилиндрическому элементу 2, имеется лыска 3, лежащая в диаметральной плоскости сферы и совпадающая с осью цилиндрической части, Минимальная длина Ь лыски должна быть не меньше 0,1 Э , а максимальная ее величина может быть выбрана иэ условия обеспечения сжатия сферы между двумя лункаМи в плоских образцах 4 (фиг. 3) Лыска 3 образует в месте пересечения со сферической поверхностью образца режущую кромку 5. Сферическая поверхность с противоположной от плоскости лыски эатылована на участке 6 на величину 8 сО,ЗП, Для повьппения...

Номер патента: 1237864

Опубликовано: 15.06.1986

Авторы: Гильденблат, Родионов

МПК: F16L 41/02

Метки: тройник, труб

...соединенной с коллектором за боковым отводом.237864 2 5 Уид 4 Составитель А. Слесарев Редактор Н. Киштулинеп Техред И, Верес Корректор М. Самборская Заказ 3273/39 Тираж 880 Г 1 одписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж- - 35, Раушская наб., д. 4/5 Филиал ПГ 1 П Гатент, г. Ужгород, ул. Проектная, 4Изобретение относится к трубопроводной арматуре.Цель изобретения - повышение равнопроходности тройника путем направления части потока в боковой отвод. На фиг. 1 изображен тройник. продольный разрез; на фиг. 2 - то же, вид в плане; на фиг. 3 - вид Л на фиг. 1.Троййик для труб содержит коллектор боковой отвод 2 и перегородку 3 с плоской входной гранью 4 и криволинейной выходной гранью 5. При...

Номер патента: 1237643

Опубликовано: 15.06.1986

Авторы: Занемонец, Носач, Полевой, Родионов

МПК: C03B 29/00, F23D 14/14

Метки: горелка, огневой, полировки, стеклоизделий

...3подвода гаэовоздушной смеси. Выходное отверстие 4 камеры 1 сгораниянаправлено на обрабатываемое иэделие 5. Между камерой 1 сгорания иизделием 5 расположен узел эжектирования атмосферного воздуха, состоящий из огнеупорной рамки 6, установленной с зазором 7 между рамкой ивыходным отверстием камеры сгорания,закрепленной на передней стенкекамеры (крепление на чертеже условно не показано). Между выходным от-верстием 4 и обрабатываемым изделием 5 Расположены поворотные водоохлаждаемые направляющие экраны 8,Устройство работает следующимобразом.Гаэовоздушная смесь подается черезпатрубок 3 в корпус Т и по парамгаэопроницаемого огнеупора проходитво внутренний объем камеры 1 сгорания, где сгорает. Стенки камеры сгорания охлаждаются за счет...

Номер патента: 1237546

Опубликовано: 15.06.1986

Авторы: Андреев, Желудев, Иевлев, Родионов, Шатилов

МПК: B63B 9/06

Метки: конструкций, корпусных, сборки, судовых

...их закрепление к обшивке; на фиг. 3 -второй этап сборки: перемещение концовбалок в плоскости их стенок до совмещенияи закрепление кромок обшивки на участкеАВ; на фиг. 4 - третий этап сборки: совмещение и закрепление торцов балок по высоте.5Способ осуществляют следующим образом.Подготовленную секцию после отрезкиприпуска и зачистки монтажных кромок окончательно устанавливают под сборку,Установив и закрепив в районе монтажного стыка первой пары балок неприварное устройство, производят выравниваниеи закрепление между собой торцов балок1 и 2 (фиг. 1). Этой операцией достигаетсяполучение исходного положения для осуществления сборки кромок обшивки на25участках АВ и ВС и стыков балок 3 и 4,5 и 6.Затем начинают этап сборки участкаАВ путем...

Номер патента: 1237441

Опубликовано: 15.06.1986

Авторы: Бордевиль, Родионов

МПК: B28B 7/24

Метки: железобетонных, кассетная, пустотами

...на другой тепловой стенке 24 отсека 4, при этом паз 22 имеет горизонтальный участок 25, переходящий в вертикальный участок 26. В исходном положении все оси 18 находятся в крайнем правом положении горизонтального участка 25 (фиг.5 и 6), при этом длина этих участков для каждого блока 11 каналообразователей одного и того же формовочного отсека 4 различна, т. е. для блока 27 эта длина равна размеру а, а для блока 28 - размеру в, что позволяет (при условии а ( в) при распалубке этого отсека производить поочередное опускание вначале блока 27 каналообразователей, а затем блока 28.В верхней части тепловой стенки 24 (отходящей) каждого отсека 4 стационарно установлены стяжки 29, расположенные напротив блоков 11 каналообразователей и взаимо 5 1 О...

Номер патента: 1237390

Опубликовано: 15.06.1986

Авторы: Амитан, Газов, Нестеров, Родионов, Самаринов, Фролов

МПК: B24B 19/06

Метки: базирования, вращения, колец, подшипников, приборных, типа

...с деталью 8. Датчик 26 связанчерез блок управления 16 с распределителями 15 и 23. На оси 24 установлена пружина 27 силового замыкания винта 25 на корпус 1 бабки изделия. Отвод упора 9 обеспечен привоЛом его поворота относительнооси 24:, содержащим цилиндр 28, подпружиненный поршень 29 которого через шток 30,регулируемую тягу 31 и шарнир 32 связан супором 9. Цилиндр 28 связан трубопроводом33 с распределителем 34, который электрически подключен к блоку уьоавления 16.1 я.д к.: .ь .Н(1;:О г ц 1.Нтейнс. 35 НОрцус быоки ьзелин устаовлец конечый выключатель 36, которыйвключен в:ець пцтация лгт:икг 26. ДляКоц) РОЛЯ ВС) ГИКЫЛЬНОГ 0 К.ПЕ, ЕЦЕНЯротного уцОр, Он сцыс)жсн ц: (ыгьоы г нс)ьимсом, ысты новынойг кор,"е бабки из,делия яС внугрецнеи...

Номер патента: 1235909

Опубликовано: 07.06.1986

Авторы: Винокурцев, Воскобойник, Кисляков, Козлов, Михалев, Решетняк, Родионов, Татаринцев

МПК: C21B 9/04

Метки: дутья, нагрева

...давлений отсутствует. Что касается диффу 55 зионного обмена, то оно само по себе несоизмеримо мало в сравнении с количеством дутья, и к тому же ограниче но диафрагмирующей направленной перепускной системой 9 между камерой 8сгорания и регенераторами А и Б,облегчающей выход дымовых газов изкамеры 8 сгорания и препятствующейвходу н камеру 8 сгорания дутья.Вследствие такого способа разграничения объемов камеры 8 сгорания ирегенератора Б потери дутья в дымовые газы отсутствуют, что являетсяпреимуществом по сравнению с клапанной отсечкой, характеризующейся потерями дутья через неплотности клапанов и ненадежность в работе в связис тяжелыми условиями эксплуатациипо температуре,Дымовые газы н регенератор А поступают из камеры 8 сгорания под...

Номер патента: 1235509

Опубликовано: 07.06.1986

Авторы: Рачинский, Родионов, Стреленко

МПК: A63B 69/10

Метки: пловцов, тренировки

...гибкими тягами 4 с элементами 5 для хвата руками и с нагружающим упругим элементом 6 сопротивления, противоположный конец которого с помощью крюков 7 соединен с рамой 1. Короткое плечо рычага 2 связано со средством регулирования скорости возвращения рычага в исходноеположение и средством для созданияпеременной нагрузки в зависимости:от скорости перемещения гибких тяг4, Указанные средства выполнены;в виде гидроцилиндра 8 с дросселем 9обратным клапаном 10 и резервуаром11. Корпус гидроцилиндра 8 шарнирно закреплен посредством кронштейна12 на раме 1,а шток его поршня шарнирно закреплен на коротком плечерычага 2. Короткое плечо рычага 2 икронштейн 12 снабжены отверстиями,с помощью которых можно изменятьрасстояние 1 короткого плеча рычага...

Номер патента: 1234573

Опубликовано: 30.05.1986

Авторы: Андросенко, Асан-Джалалов, Родионов, Шагинян

МПК: E21B 19/10

Метки: колонны, труб, удержания

...15, расположенцье равномерно цо окружности. Между кольцами 13 и 14 размещены гибкие тяги 16, 25 концы к)торх имеот заделки 17, располо;кеццыс в гцезлах 15. 11 а поворотном кольце 13 смонтирован размеценный в колысеобразцом пазу 7 крон.штейн 18 с фиксатором 19, вхоляшим в ол- ЗО цо :3 Отверстий 8.130 вгуске 10 между кольцами 13 и 14 устаН)плена пружина сжатия 20, оцирак)цаяся ца кольцо 14, в котором жестко закре) лсцы цггифты 21 и,22, входящие соответсгвеццо в пазы 11 и 12. 35слвкупцость элементов, состоясцая из поОроНо 0 кольца 13 с кпонНтейцом 18 и фик) атором 19, кольца 14 со штифтами 21 и 22ибкцх тяг 16 с заделками 17 и прх жицы сжатия 20, образует центратор, эьполняОцИй одновременно и функции слис- ТИТСЛ 5.;чй)сжлу втулкой 1 О и...

Номер патента: 1234467

Опубликовано: 30.05.1986

Автор: Родионов

МПК: D02G 1/04

Метки: комплексной, нити, текстурированной

...расгголожеция граней устройства; на фиг. 6 -- схема расположения угла наклона рабочей грани к основаник полого элемента (Р) и угла наклона плоскости симметрии соединительного торцового выступа к основаггию полого элемента (9): на фиг. 7- ример выполнения устройства.Устройство для получения комплексной текстурированной нити содержит многогранный стержень 1 с пазом 2, состоящий из полых элементов 3, соединенный посредством выполненных в каждом из них торцовых выстуггов 4, имеющих рабочие грани 5, расположенные под углом 4060 к основанию 6 элемента и выемкам 7, каждая из которых расположена между двумя смежными соединительными торцовыми выступами 4, размс 1 ценными в торцовых выемках 7 другого элемента. Устройство имеет прижимную гайку...

Номер патента: 1234395

Опубликовано: 30.05.1986

Авторы: Гуляев, Кипер, Михеев, Родионов, Русинов, Тучинский

МПК: C07C 11/18, G05D 27/00

Метки: диметилдиоксана, процессом, синтеза

...предварительно прошедшую через теплообменник 2: Расходы углевоДородной фракции и формальдегидной шихты измеряются датчиками 3 и 4. Составы углеводородной фракции и формальдегидной шихты измеряются анализаторами (датчиками) 5 и 6. Температура углеводородной фракции и формальде 40 гидной шихты измеряется датчиками 7 и 8: Температура в нижней части реактора, измеряемая датчиком 9, регулируется регулятором 10 воздействием . на клапан 11, Температура в верхней45 части реактора, измеряемая датчиком 12, регулируется регулятором 13 воздействием на клапан 14. Расход конденсата вреактор Нзмеряетсядатчиком 5. Температуры конденсата на входе и выходе иэ реактора измеряются дат 50 чиками 16 и 17. Система управления содержит также блок 18...

Номер патента: 1234380

Опубликовано: 30.05.1986

Авторы: Квон, Кононенко, Родионов, Сагинов, Ярошевский

МПК: C04B 22/12, E21F 15/00

Метки: быстротвердеющей, добавка, закладочной, комплексная, смеси

...т.е, наличие хлористого натрия усиливает эффект, даваемый хлористым кальцием (увеличивается число центров кристаллообразования). Наличие щелочи и жирных кислот повышает пластичность и удобоукладываемость смеси, что сокращает,затраты при ее приготовлении и транспортировании. ряется процесс схватывания и твердения смеси.Кроме того, отход производства сухих синтетических моющих средств5 в комплексе с отходом производствамыловарения способствует образованиюмелкокристаллической структуры закладочной массы, обеспечивающей однородность (стабильность) ее по проч 1 О ности при сжатии,Таким образом, введение в составтвердеющйй закладки комплексной добавки, состоящей из ускорителей твердения и пластифицирующе-воздухововле 15 кающих...

Номер патента: 1233070

Опубликовано: 23.05.1986

Авторы: Кажакин, Корячко, Постельников, Родионов

МПК: G01V 3/06

Метки: геоэлектроразведки

...1 отся сигналом на четвертом выходе схемь 1 7 синхронизации.Длительность Т цикла кодирования сигнала помехи задается схемой 7 синхронизации и определяется выраже Ы 1 Е МТ =Т +11",к игде Т - период стационарной гармо 1 П 1 ЧЕСКОЙ ПОМЕХИь. - Максимально возможная велич 1 гца увеличения длительности периода помехи.Таким образом, за время длцтель 11 ости Т кодирования периода помехи1в блоке 1 О памяти записывается реалпзацця периода стационарной гармоццческой. помехи,С пел 1.,1 о исключения влияния ими г 511. СП 1.1 х помех ц блоке 1 О памяти Осу 1:1 ествля ется 11 якопление Гп периодов реа;П 1 заццй сц 1 ца 11 а 30, принимаемого приемником 1 с последующим усредцецпем. С этой целью под воздействием импульсов 33 в моменты 1,.1,1 Осуще...

Номер патента: 1226697

Опубликовано: 23.04.1986

Автор: Родионов

МПК: B65D 73/02, H05K 13/02

Метки: микросхем, накопитель

...3 над основанием 1. Высота посадочного выступа Н должнапревышать глубину Формовки выводовмикросхемы 4, Это предохраняет выводы микросхем 4 от деформации при.сворачивании ленточного носителя 1,Посадочные места 2 снабжены базирующими упорами 5, расстояние междукоторыми равно ширине дорожки выводов, а высота упоров 5 превышает высоту корпуса микросхемы 4, что обеспечивает зазор между корпусом микросхемы и следующим слоем ленточногоносителя, свернутого в рулон.Между посадочными местами 2, раздельно от них, установлены фиксаторы 6 в виде жестких Ч- или Т-образных(фиг. 2 и 3 соответственно) консолей.Лепестки фиксаторов 6 заходят на корпуса соседних микросхем и предохраняют их от выпадания с посадочного мес"та 2.При разворачивании ленты...

Номер патента: 1225752

Опубликовано: 23.04.1986

Авторы: Беляев, Колпаков, Отставнов, Родионов, Сладков

МПК: B23P 19/04, F16L 13/00

Метки: сборки, труб

...на втулке 14 корпуса 23 и коромысла 24, связанного с собачкой 13 я с помощью оси 25 и размещенной между кор тусом 23 и коромыслом 24 пружинки 26. Собачка 13 установлена на оси 27, укрепленной в вилке 10. В корпусе 28 дополнительного хомута 3 по окружности выполнены ступенчатые отверстия, в которых размещены подпружиненные стержни 29, для фиксации которых в исходном положении в хомуте 3 выполнены отверстия с пазами 30 для выступов 31 на стержнях 29. Для независимого перемещения хомута 3 на нем расположены шестерни 32, зацепленные с зубцами реек 7 и установленные на осях 33 с маховичками 34.Устройство работает следующим образом,Стыкуемые концы труб, одна из которых выполнена с раструбами, зажимаются в хомутах 1 и 2. Предварительно в хомуты...

Номер патента: 1225591

Опубликовано: 23.04.1986

Авторы: Летюк, Лещенко, Медведев, Родионов, Фотченко

МПК: B01D 3/30

Метки: аппаратов, контактное, массообменных

...поверхность неправильного усеченного конуса.Контактное устройство работает совместно с массообменным аппаратом, в котором оно установлено.Предлагаемое устройство, установленное в горизонтальном многоступенчатом пыле- уловителе (фиг. 2), работает следующим образом.Пылеуловитель содержит встроенные одна в другую и ориентированные вершинами в противоположные стороны циклонные камеры 6 - 9 (причем количество камер в случае необходимости может быть увеличено до требуемой величины без нарушения принципа работы устройства). Первая по ходу газа камера содержит тангенциальный патрубок 1 О для ввода запыленного газа. Для выгрузки уловленной пыли из каждой камеры предусмотрены автономные, разделенные глухими перегородками пылеприемники 11 - 14....

Номер патента: 1224632

Опубликовано: 15.04.1986

Авторы: Архипов, Матвиенко, Петухов, Родионов

МПК: G01M 1/10

Метки: балансировочный, станок

...вращении за счет определения места положения неуравновешенных сил для последующей их корректировки в одной плоскости.На фиг. 1 представлен станок, вид во фронтальной плоскости; на фиг. 2 -- то же, вид сверху.Балансировоцный станок содержит раму 1 с направляющими 2 и опорами 3, корпус 4 пневмоцилиндра, шток 5, серьгу 6, ось 7 качания рамы, индикатор 8, пружину 9, упругое основание 1 О, электрический двигатель (не показан). Испытуемый ротор 11 устанавливается на опоры 3, которые связаны с основанием 10.Балансировочный станок работает следующим образом.При помощи электродвигателя ротору сообщается скорость, близкая к резонансной, Производится замер амплитуды колебаний индикатором 8. В правую часть пневмоцилиндра подается сжатый воздух, и...

Номер патента: 1224172

Опубликовано: 15.04.1986

Авторы: Алимов, Козловский, Молев, Родионов

МПК: B29D 1/00

Метки: полимерных, пресс-форма, резьбами

...от проворота относительно пуансонодержателя 1 стопорным винтом 23, Перед началом работы пресс-формы в полость 24 и паз 11 закладывается смазка, Паз1 изолирован от технологического отверстия 25 диском 26.Пресс-форма работает следующим образом.В матрицу 7 помещается навеска пресс- материала, после чего пуансонодержатель 1 с закрепленными на ней деталями опускается вниз. Усилие прессования от пуансонодержателя 1 передается ца резьбовое кольцо 5 и втулку 17 и через коническую поверхность 13 - на резьбовой знак 6. Развиваемый в оформляющей полости давлением уступ пуансона 4, плотно поджимается к втулке 17, а конусная поверхность 13 резьбознака - 6 к соответствующей поверхности 13 пуансона 4, чем предотвращается попадание пресс-...

Номер патента: 1221332

Опубликовано: 30.03.1986

Авторы: Андросенко, Асан-Джалалов, Жуков, Родионов, Титов, Шагинян

МПК: E21B 47/01

Метки: приборов, скважину, спуска

...в вертикальноеположение до контакта ее с роликом12. При этом замок 10 фиксирует1221332 верхнюю часть 8 в вертикальном положении. Конец геофизического кабеля 24, ранее закрепленный на поверхности верхней части 8, освобождается и перемещается вниз до земли, где расположен лубрикатор 1Конец геофизического кабеля 24 пропускается через уплотнитель 6 и приемную секцию 5 (фиг. 1 и 2), к нему закрепляется прибор (не показан), Производится наматывание каротажного кабеля 24 на лебедку каротажного подъемника (не показан) при этом лубрикатор 1 (фиг.1) поднимается в вертикальное положение. Затем вручную, натягивая кабель, приподнимают лубрикатор 1 до упора его сферической головки 35 (фиг.2) в сферическое гнездо 38, выполненное в упоре 37 корпуса 34....

Номер патента: 1221314

Опубликовано: 30.03.1986

Авторы: Андросенко, Асан-Джалалов, Родионов, Шагинян

МПК: E21B 19/10

Метки: бурильных, насосных, труб, удержания, штанг

...дополнительный Фигурный паз 26,Па корпусе 1 с помощью осп 2735эакреппеп диуплечпй рычаг 28, спабкенный выступом 29, расположенным вдополнительном Фигурном пазу 26.Плечп двуплечего рычага 28 с помо 40щыр тяг 30 и 31 шарнирно связаны сползунамп 4.Фигурные наны 8 и 9 .и дополнительный Фигурный паэ 26 управляющегокольца 7 состоят цз профцлнрованно 45го 32, например, звольвептцого икольцевого 33 участков и выполнентак, что в открытом состоянии пальцы19 и 20 размещены в кольцевых участках 33 пазов 8 и 9 соответственно,а выступ 29 - в профилированном уча 50стке 32 дополнительного паза 26.Устройство работает следующимобразом.При поцъеме очередной штанги (трубы) 1 О ее муфта проходит через центральное отверстие 2 и останавливается над...

Номер патента: 1221169

Опубликовано: 30.03.1986

Авторы: Бартули, Гацкий, Евтифеев, Копылов, Родионов, Утешев

МПК: B66C 1/44

Метки: захватное

...Т. ПарфеноваЗаказ547/30 Изобретение относится к подъемно-транспортной технике, в частности к захватным устройствам, предназначенным для зажима опор при их подъеме и вдавливании в грунт, и может найти применение в строительстве, сельском хозяйстве и в других областях народного хозяйства.Целью изобретения является повышение эффективности путем обеспечения автоматического освобождения опоры.На фиг, 1 изображено захватное устройство, общий вид; на фиг, 2 - схема расположения отверстий.Захват состоит из корпуса 1, внутри которого против торца опоры 2, установлен упругий элемент 3. У корпуса 1 сбоку на оси 4 находится рукоятка 5, связанная пружиной 6 с упором 7 поворотного эксцентрика 8, на котором имеются отверстия 9,Устройство работает...

Номер патента: 1221001

Опубликовано: 30.03.1986

Авторы: Колчин, Нетеса, Родионов

МПК: B61L 25/02, G06K 7/14

Метки: вагонов, состояния, технического

...состояния вагонов.В дальнейшем по мере прохода вагонов над первым и вторым датчиками осей 14 вагонов блоком 13 производится регистрация количества физических единиц подвижного состава. Информация с блока 13 поступает в формирователь 12. С первичных электрочасов 15 через счетчик 16 на формирователь 12 поступает информация о текущем времени, а с блока 17 - информация о номере проходящего поезда. Эти данные по каналу связи передаются на приемник 11, а с него поступают на второй коммутатор 8 (спецэффектов в телевидении).Блок 9 через блок 20 соединен с первым и вторым блоками8 и 19 записи изображения. При работе устройства при движении первым и вторым блоками 18 и 19 ведется запись изображения через входы, соединяющие их с первым и вторым...
