Прокопьев

Номер патента: 1322483

Опубликовано: 07.07.1987

Авторы: Иванченко, Прокопьев, Торопов

МПК: H03M 7/18

Метки: двоичного, классов, код, кода, остаточных, системы

...на вход блока 3 умножения. По окончании 45 переходных процессов на вход 9 преобразователя поступает сигнап, по которому результат принимается на ре- гистр 50В начале второго такта па сигналу, поступающему на тактовый вход 11, осуществляется сдвиг на и разрядов влево содержимого входного регистра 1, Содержимое регистра 4 суммируется со значением В на сумматоре 2, откуда результат поступает на блок 3 умножения, 11 о окончании переходных процессов на вход 1 О поступает так 83 2товый сигнал, по которому результат запоминается на регистре 5.В начале третьего такта осуществляется сдвиг содержимого регистрана и разрядов влево по сигналу, поступающему на вход 1, а по сигналу, поступающему на вход 8, коммутатор 6 подключает выход регистра 5 к...

Номер патента: 1320473

Опубликовано: 30.06.1987

Автор: Прокопьев

МПК: F02B 19/02

Метки: внутреннего, двигатель, двухтактный, сгорания

...относится к машиностроению, в частности к двигателестроению, а именно к двухтактным двигателям внутрен него сгорания.Цель изобретения - упрощение конструкции.На чертеже схематически представлен и редл а гаем ы й дви гател ь.Двигатель содержит основную камеру 1 сгорания, образованную стенками 2 цилиндра 3, днищем 4 перемещающегося в нем поршня 5 и головкой 6 цилиндра 3, дополнительную камеру 1 сгорания, размещенную в поршне 5 и выполненную с возможностью ее соединения с основной камеройсгорания при положении поршня 5 вблизи верхней мертвой точки посредством канала 8, выполненного в стенке 2 цилиндра 3, механизм газораспределения (не показан) и систему топливоподачи (не показана).Двигатель работает следующим образом.При воспламенении и...

Номер патента: 1308646

Опубликовано: 07.05.1987

Авторы: Боровский, Вольхин, Демаков, Деревягин, Мандель, Прокопьев, Шелоумов

МПК: C23D 5/02

Метки: наружной, орган, поверхности, рабочий, устройства, эмалирования

...вращения и качания приводятся в действие от одного приводного устройства, например цепного транспортера, который связан с рабочим органом посредствам оси 23 и вилки 24, смонтированной на корпусе 1,Рабочий орган работает следующим образом.В исходном положении рычаги захвата 5 разведены, пружины 11 и 14 разжаты. При взаимодействии шариковой опоры 16 с копиром шток 13 поступательно перемещается в полой оси 4 и выступом 15 сжимает пружину 14, Головка 17 через рычаги 18 заставляет . рычаги захвата 5 поворачиваться в шарнирах 19 крестовины 10, т.е.рычаги захвата 5 сводятся. Затем, не снимая усилия с опоры 16, воздействуют например, копиром на опору 12, при этом пружина 11 сжимается, шпанки 8 скользят в пазах 9, полая ась 4 поступательно...

Номер патента: 1305641

Опубликовано: 23.04.1987

Авторы: Захаров, Защелкин, Миронов, Прокопьев

МПК: G05B 23/02

Метки: процесса, технологического

...Это нарушение может быть двух видов: бездействие и ложное действие, причем второе наиболее опасно.Работа устройства для случая, когда один из выходных ключей элемента 15 релейного регулирующего блока 1 пробит и, например, на его первом выходе появляется ложный длинный импульс. Предположим, что сигнал рассог" ласования положителен и увеличивает3 13056 10 15 20 ния в сторону уменьшения регулируемо 35 Формула из обретения 45 третьими входами позволяет организовать запрет на несвоевременную выдачу элементами И 12 и 13 сигнала логического нуля. При этом включение отказавшего выхода релейного регулирую" 55 ся. В этом случае сигнал на первомвыходе релейного регулирующего блока 1 приводит к нарастанию сигнала рассогласования, что...

Номер патента: 1290536

Опубликовано: 15.02.1987

Авторы: Прокопьев, Торопов

МПК: H03M 7/18

Метки: классов, код, остаточных, позиционный, преобразования, системы, числа

...счетчика 2, запрещает прохождение тактовых импульсов через элемент И 6.1Под действием тактовых импульсовнакапливающий счетчик 1 и модульныесчетчики 2 начинают изменять своесостояние на единицу с поступлением каждого тактового импульса. При обнулении модульного счетчика 2 , нулевой сигнал с его прямого выхода запрещает прохождение тактовых импульсов через элемент И 7, а единичный сигнал с инверсного выхода счетчика 2 разрешает прохождение тактовых импульсов через элемент И 6 на вторые входы двоичного накапливающего счетчика 1 и модульных счетчиков 2 2 , ; 2 2 , Поступление одного тактового импульса на второй вход двоичного накапливающего счетчика 1 вызывает увеличение содержимого данного счетчика на констунту с , а поступление тактового...

Номер патента: 1287293

Опубликовано: 30.01.1987

Авторы: Брунец, Иванченко, Прокопьев, Торопов

МПК: H03M 7/18

Метки: классов, код, обратного, остаточных, позиционный, преобразования, прямого, системы, числа

...счетчиках 2. В момент обнуления счетчика 1 с его выхода выдается сигнал, который пройдя через переключатель 10, переводит триггер8 в нулевое состояние. При этом прекращается поступление тактовых импульсов.В счетчиках 2 зарегистрированкод СОК, соответствующий двоичномукоду, первоначально записанному всчетчикеВход 15 при преобразовании числаиз кода СОК в двоичный код подключен ,к нулевому входу триггера 9, сигналс выхода которого поступает на.входэлемента ИЛИ 3, а также устанавливает выход схемы 1 сравнения в единичное состояние и подготавливаетсчетчик 1 к работе в режиме "Сложение", а счетчики 2 - к работе врежиме "Вычитание". Преобразуемоечисло в коде СОК записано в счетчики 2, счетчик 1 обнулен.По сигналу "Пуск" триггер 8...

Номер патента: 1269271

Опубликовано: 07.11.1986

Авторы: Иванченко, Прокопьев

МПК: H03M 7/18

Метки: двоичного, классов, код, кода, остаточных, системы

...и поступают на вход первого слагаемого сумматора 3, на вход второго слагаемого которого поступаетразряд (1 с-п) преобразуемого числа,По окончании переходных процессовна тактовый вход 0,4 поступает сигнал, по которому коммутатор 5 подключает выход сумматора 3 к входамрегистров 6 и 7 и в этом состоянииостается до конца преобразования,на вход 10.6, поступает тактовыйсигнал, по которому результатх= (АА 2 ) 2 гпос 1 Р ++А , гросР с сумматора 3 принимается на регистр 7,В начале второго такта по сигналу, поступающему на вход 10.2 осуществляется сдвиг на один разряд влево содержимого входного регистра 1, Зятем по тактовому сигналу,поступающему на вход 10,3, коммутатор 4 подключает второй информационный вход к блоку 2 умножения. При этом...

Номер патента: 1264305

Опубликовано: 15.10.1986

Авторы: Лондон, Прокопьев, Томашевич

МПК: H03H 7/48

Метки: мостовое, трансформаторное

...6 мостовой трансформаторной цепик нагрузке, а входа 4 (или входа 6)к источнику электрических колебаний,мощность источника распределяетсямежду балластными нагрузками 2 и 3,а на входе 5 (или на входе 4( колебания источника отсутствуют. Причем 126 условие Еъ Ез 11 2 Енгде Е - сопротивление балластнойнагрузки 2;Е - сопротивление дополнительной балластной нагрузки 3;У - волновое сопротивление отрезка трехпроводной линиимежду первым проводником1,1 и вторым проводником1.2, а также между вторымпроводником 1.2 и третьимпроводником 1,3;Е - сопротивление нагрузки, поднключенной ко входу 6 мостовой трансформаторной цепи, обеспечивает согласованный режим работы источников электрических коле 4305 Равенство схем замещения устройства практически...

Номер патента: 1257850

Опубликовано: 15.09.1986

Авторы: Брылев, Иванченко, Прокопьев, Торопов

МПК: H03M 7/00

Метки: классов, код, остаточных, позиционный, преобразования, системы, числа

...неравенства нулю содержимого разрешает прохождение тактовых импульсов через элемент И 6 на вторые счетные входы счетчика 1 и модульных счетчиков 2 , и 2 соответственно основаниям Р, и Р, причем Рд ) Р, , а нулевой сигнал с выхода равенства нулю содержимого модульного счетчика 2, запрещает прохождение тактовых импульсов через элемент И 7.Поступление одного тактового импульса на второй вход счетчика 1 вызывает увеличение состояния данного счетчика на заданную константу Ч, а поступление тактового импульса на вторые входы модульных счетчиков 2 ., и 2 - уменьшение на величину 1,. При обнулении модульного счетчика 2., нулевой сигнал с его выхода неравенства нулю содержимого закрывает элемент И 6, а единичныйсигнал с выхода равенства нулю...

Номер патента: 1239687

Опубликовано: 23.06.1986

Авторы: Захаров, Защелкин, Миронов, Прокопьев

МПК: G05B 23/02, G05B 9/03

Метки: процессов, резервированное, технологических

...возрастать, При этом на выходе порогового элемента 1 появляется сигнал логической 1 , на выходе дифферен- ирующего элемента 3 - сигнал положительный, что обуславливает также наличие на выходе порогового эпемента 2 сигнала логической "1"Указанные двоичные сигналы поступают непосредственно на второй и третий входы первого элемента И 6, а через элементы НЕ 4 и 5 - на второй и третий входы второго элемента И 7. На элементах И 6 и 7 проверяются соответствия упранляющих команд на выходах Б и М знаку сигнала рассогласо вания и знаку скорости изменения это го рассогласования. При правильной работе устройства в рассматриваемом случае импульсы должны появиться на выходе М блока 14, что обеспечит уменьшение рассогласования. При этом ни элемент И...

Номер патента: 244010

Опубликовано: 23.02.1986

Авторы: Бурков, Васильев, Гляпа, Горбунов, Данилкин, Каплунов, Пеладз, Прокопьев, Спицин, Степанов

МПК: F01P 11/10

Метки: алюминиевого, радиатора, секция

...г.ужгород, ул.Проектная,Изобретение относится к системамохлаждения и отопления автомобильного двигателя внутреннего сгорания,преимущественно к секциям алюминиевых радиаторов,Известны секции алюминиевого радиатора, образованные плоской трубой с ребрами в ее средней частии сквозными отверстиями по концам. Предлагаемая секция отличается от известных тем, что ребра выполнены в виде отдельных лепестков, отогнутых к поверхности трубы, а последняя в зоне отверстий снабжена пережимами.Такое выполнение секции алюминиевого радиатора повышает его тепловую эффективность и прочность.На фиг, 1 представлен общий вид секции; на фиг, 2 и 3 - ее продольный и поперечный разрезы. Секция алюминиевого радиатораобразована плоской трубой 1, торцыкоторой...

Номер патента: 1207654

Опубликовано: 30.01.1986

Авторы: Александров, Байбеков, Киприч, Медведчиков, Павлюченко, Петрунько, Прокопьев, Сандлер, Чередниченко

МПК: B23D 15/04

Метки: резки

...22, связанными штоками 23 с зажимами 4, причем направляющие втулки штоков 23 размещены в ближних к цилиндрам 22 зажимахсквозь которые проходят этиштоки,Устройство работает следующим образом.Блок 5 губчатого титана устанавливается нижним торцом между зажимами 4 в проем рамы 3 на ножи 10 четырех сдвинутых к центральной оси устройства кареток 9, которые в вертикальной плоскости предварительно устанавливаются выше крайнего нижнего положения на 10-15 ммсоответствующим поворотом эксцентриковых валов 8 с помощью гидроцилиндров 12 и зубчатых передач 11.Закрепление блока 5 производится перемещением навстречу друг дРугу зажимов 4, соединенных с главными плунжерными гидроцилиндрами 21, Усилие обжима блоков различного типоразмера...

Номер патента: 1205934

Опубликовано: 23.01.1986

Авторы: Власов, Григорович, Павлюченко, Прокопьев

МПК: B02C 4/42

Метки: двухвалковой, дробилки, привод

...привод двухвалковой дробилки, общий вид в двух проекциях; на фиг,3 - кинематическая схема привода.Дробилка содержит станину 1, рычаг 2, буферное устройство 3, подвижный 4 и стационарный 5 инструментальные валки с закрепленными на них дисковыми ножами 6 и зубчатыми колесами 7 и 8, подшипники 9 инструментальных валов, опоры 10, вмонтированный в опоры 10 на подшипниках 11 приводной вал 12 с закрепленными на нем по обе стороны опор раздаточными шестернями 13 и .14, промежуточный вал 15 с закрепленной на нем паразитной шестерней 16, приводы, имеющие редукторы 17, муфты 18, двигатели 19 и экстракторы 20.Дробилка работает следующим образом.От расположенных по обе стороны дробилки двигателей 19 через редукторы 17 вращение передается на...

Номер патента: 1203688

Опубликовано: 07.01.1986

Авторы: Иванченко, Прокопьев

МПК: H03H 7/00

Метки: классов, код, кода, остаточных, позиционный, системы, числа

...из СОК 1 Оз позиционный код, на фиг. 2 - схема блока управления.Преобразователь кода числа изСОК в позиционный код содержит блок1 управления, блок 2 модульных вь 15читателей, позиционный накапливающий сумматор 3, блок 4 дешифраторануля, блок 5 хранения констант,выход 6 преобразователя, выходы 7и 8 блока 1 управления, вход 9 остатков по 1-(п - 1) модулям преобразователя, вход 10 по старшемумодулю преобразователя, вход 11блока 1 управления, вход 12 пускапреобразователя, вход 13 блока управления, тактовый вход 14 преобразователя (и - число модулей СОК).Блок 1 управления содержит триггеры 1 э и 1 б, элементы И 17 и 18,группы 19 и 20 элементов И, коммутатор 21 и элемент 22 задержки.Преобразователь кода числа изСОК в позиционный код...

Номер патента: 1200430

Опубликовано: 23.12.1985

Авторы: Брылев, Иванченко, Прокопьев, Торопов

МПК: H03M 7/00

Метки: классов, код, кода, остаточных, позиционный, системы

...техники и может бытьиспользовано для сопряжения вычислительных устройств, функционирующих,в позиционной системе счисления исистеме остаточных классов.Целью изобретения является сокращение количества оборудования.На чертеже представлена схема преобразователя кода из системы остаточных классов в позиционный код.Преобразователь кода из системыостаточных классов в позиционный кодсодержит модульные счетчики 1-3,генератор 4 тактовых импульсов, элементы И 5-8, триггеры 9-11, элементИЛИ 2, блок 3 элементов И, блок 4элементов запрета, сумматор 15, вход16 начальной установки преобразователя, входы 17 и 18 первой и вто-рой констант преобразователя, выход 19 преобразователя.Преобразователь работает следующим образом,Для работы преобразователя...

Номер патента: 1200429

Опубликовано: 23.12.1985

Авторы: Иванченко, Прокопьев, Торопов

МПК: H03M 7/00

Метки: классов, код, остаточных, позиционный, преобразования, системы, числа

...чис. ла из системы остаточных классов в позиционный код содержит позиционный счетчик 1, группу 2 вычитающих модульных счетчиков, элементы ИЛИ. 3 и 4, элементы И 5-7, триггер 8, вычитающий счетчик 9 по наибольшему основанию, вход 1 0 "Пуск уст; ройства", тактовый вход 11 устройства, выход 12 устройства.Позиционный 1 и вычитающий 9 счетчики по наибольшему основанию позволяют соответственно увеличивать содержащееся в нем число на единицу или заданную для него константу ц = .П Р и уменьшать на единицу или заданнуи для него константу 1 = = /."П Р/ тоа Р.При обнулении каждого вычитающего модульного счетчика 2 группы и счетчика 9 с его выхода выдается сигнал логического нуля, Устройство для . преобразования числа из системы остаточных...

Номер патента: 1191136

Опубликовано: 15.11.1985

Авторы: Болгарский, Прокопьев, Успенский, Хайруллин

МПК: B21C 43/04

Метки: окалиноломатель

...плоскости. Ось 7 среднего изгибающего ролика 8, осуществляющего изгиб материала, неподвижно закреплена гайкой 9 в П-образной траверсе 10, которая имеет возможность регулировочного перемещения вместе с роликом 8 в направлении, перпендикулярном оси движения обрабатываемого материала посредством регулировочного винта 11, взаимодействующего с гайкой 12, изгибающие ролики 6 и 8 выполнены с гиперболоидным профилем рабочей поверхности,Корпус 1, установленный внутри основания 3 трубчатой конструкции, закрывается крышкой 13. Под корпусом, с углом наклона больше или равным углу. естественного скоса окалины, расположен конусный поддон 14 с окном 15 в основании у низа поддона,С двух противоположных сторон в основании имеются отверстия 16, в которые...

Номер патента: 1184606

Опубликовано: 15.10.1985

Авторы: Гайворонский, Емельянов, Прокопьев

МПК: B22F 3/04, B30B 11/30

Метки: гидростатического, порошка, прессования

...к порошковой металлургии, в частности к устройствам для гидростатического прессования изделий из порошка.Целью изобретения является повышение производительности труда, надежности работы и уменьшение габаритов и веса устройства.На чертеже схематически изображено предлагаемое устройство, разрез.Устройство содержит контейнер 1, причем на внутренней поверхности верхней части контейнера нарезана резьба, соединяющая его с крышкой 2. Крышка 2 установлена на кронштейне 3 и соединена с валом гидро- мотора 4. Гидромотор 4 и кронштейн 3 соединены жестко, а крышка 2 может вращаться относительно них. Другим концом кронштейн 3 жестко соединен со штоком 5 гидроцилиндрг подъема крышки, Гидроцилиндр подъема крышки состоит из корпуса 6, в котором...

Номер патента: 1174443

Опубликовано: 23.08.1985

Авторы: Бахитов, Давлетбаев, Зайнутдинова, Кузнецов, Прокопьев

МПК: C08G 18/02

Метки: звенья, олигомеров, содержащих, уретидиндионные

...алифатических диизоцианатов, которые могут быть использованы в качестве исходных компонентов при получении атмосферостойких полиуретановых, покрытий.Целью изобретения является увеличение выхода конечного продукта при одновременном ускорении процесса.После того, чтобы исключить полу чение сшитого олигомера, реакцию останавливают введением в реакционную смесь галондалкилов или хлорангидридов кислот в стехиометрическом количестве к количеству инициатора. 15 Олигомеры выделяют обработкой безвод" ным диэтиловым эфиром или гексаном.П р и м е р ы 1 - 7. Смесь 1,4- -тетраметилендиизоцианата (1,4-ТМДИ) с 1,6-гексаметилендиизоцианатом 20 (1,6-ГЬЩИ) или с 1,8-октаметилендиизоцианатом (1,8-0 МДИ), или с 1,10-декаметилендиизоцианатом (1,10-...

Номер патента: 1156058

Опубликовано: 15.05.1985

Авторы: Иванченко, Прокопьев

МПК: G06F 5/00

Метки: двоичного, классов, код, кода, остаточных, системы

...значение 0 лежит в пределах2 -Р;а 2" -1.При этом любое число б , имеющее разрядность И , всегда меньше модуля Р ,фек Процесс перевода числа= А 2 + 2 в код системы остаточных Классов описывается формулой+ як,1)пл 1.2 1 Блок 2 умножения осуществляетумножение на константу 2 по модуле РПри подаче сигнала на вход 9.1 46информация входного регистра 1 сдвигается влево на и разрядов.Преобразователь двоичного кодав код системы остаточных классовработает следующим образом. 43В исходном состоянии во входномрегистре 1 записано значение преобразуемого двоичного числа 11 , регист.ры 4 и 5 обнулены, коммутатор 6 подключает к входам блока 2 умножения И Ястарших разрядов входного регистракоммутатор 7 подключает к второйгруппе входов...

Номер патента: 1153297

Опубликовано: 30.04.1985

Авторы: Гусаров, Кастаргин, Кононенко, Прокопьев

МПК: G01P 15/11

Метки: ускорений

...плечо - реэистивным делителем 5, к синхронному демодулятору 8, а также к первому входу первой схемы 19 совпадения, 5Выход дифференциального индуктивного датчика 4 последовательно соединен с усилителем переменного напряжения 7, синхронным демодулятором 8, фильтром 9 нижних частот, уси лителем 10 постоянного тока 10,Выход усилителя 1 О постоянного тока подключен через третий аналоговый ключ 14 к прямому входу первого компаратора 15 и инверсному входу вто.15 рого компаратора 16, выходы которых соответственно подключены к счетным входам третьего и второго триггеров 25 и 23, а затем через диоды 17 и 18 к вторымвходам схем 19, 24 и 26 совпа" 2 о дения и к счетному входу первого триггера 13 иа Б вход которого подает сигнал запуска...

Номер патента: 1151696

Опубликовано: 23.04.1985

Авторы: Габов, Маркелов, Прокопьев

МПК: F01M 1/06

Метки: внутреннего, двигателя, подшипников, сгорания, смазки, шатуна

...5 в коленчатом валу 6 для подвода масла к подшипнику 1 нижней головки 7 шатуна 3, смазочные канавки 8 на внутренней поверхности в боковой зоне подшипника 1, питающую канавку 9 на опорной поверхности нижней головки 7 шатуна 3, нижние и верхние отверстия 10 и 11 соответственно в подшипнике 1 для сообщения смазочных канавок 8 с питающей канавкой 9, а также каналы 12 и 13 в шатуне 3 для подвода масла к подшипнику 2 верхней головки 14 шатуна 3, Питающая канавка 9 размещена в нижней части нижней головки 7 шатуна 3, а верхние кром ки 15 питающей канавки 9 расположены в зоне над отверстиями 11 подшипника 1. Каналы 12 шатуна 3 сообщены с питающей канавкой 9 при помощи отверстий 16 в зоне под отверстиями 10 подшипника 1, а объем питающей канавки 9...

Номер патента: 1142786

Опубликовано: 28.02.1985

Авторы: Кононенко, Прокопьев, Рящиков

МПК: G01N 29/00

Метки: коэффициента, поглощения, ультразвука

...измерительную камеру постоянной длины с излучающим и приемным преобразователями, последовательно соединенные фильтр нижних частот, делитель напряжения, блок сравнения, усилитель постоянного тока и регистратор, снабжено последовательно соединенными с выходом усилителя постоянного тока генератором нижних частот, амплитудным модулятором,элементом задержки, усилителем-ограничителем, синхронным детектором,фильтром верхних частот и детектором действующего значения, выход которогосоединен с вторым входом блока сравнения, выход генератора зондирующих импульсов подключен к второмувходу амплитудного модулятора, выход 5 которого соединен с излучающим пре-.образователем, приемный преобразователь связан с вторым входом синхронного детектора,...

Номер патента: 1139598

Опубликовано: 15.02.1985

Авторы: Беляева, Екимов, Новиков, Прокопьев

МПК: B23K 28/00

Метки: сварного, соединения

...плоскости сварки присоединении пьезоэлектриков с металлом и перпендикулярным или параллель"ным плоскости сварки при соединенииметалла с магнитострикторами.Пьезоэлектрики уменьшают своиразмеры перпендикулярно вектору приложенного поля. После прекращения воздействия электрического поля илимагнитного полей деформация матерналов сохраняется, а у пьеэокерамики,кроме того, увеличивается значение,ТКЛР по сравнению с ТКЛР керамики,598 2не подвергающейся воздействию поля,в свою очередь, уменьшает остаточные .напряжения в зоне соединения.Величину деформации пьезокерамических и магнитострикционных материалов в процессе охлаждения от температуры сварки до комнатной можноопределить по формуле (1) для материалов, не подвергавшихся...

Номер патента: 1109865

Опубликовано: 23.08.1984

Авторы: Кононенко, Прокопьев

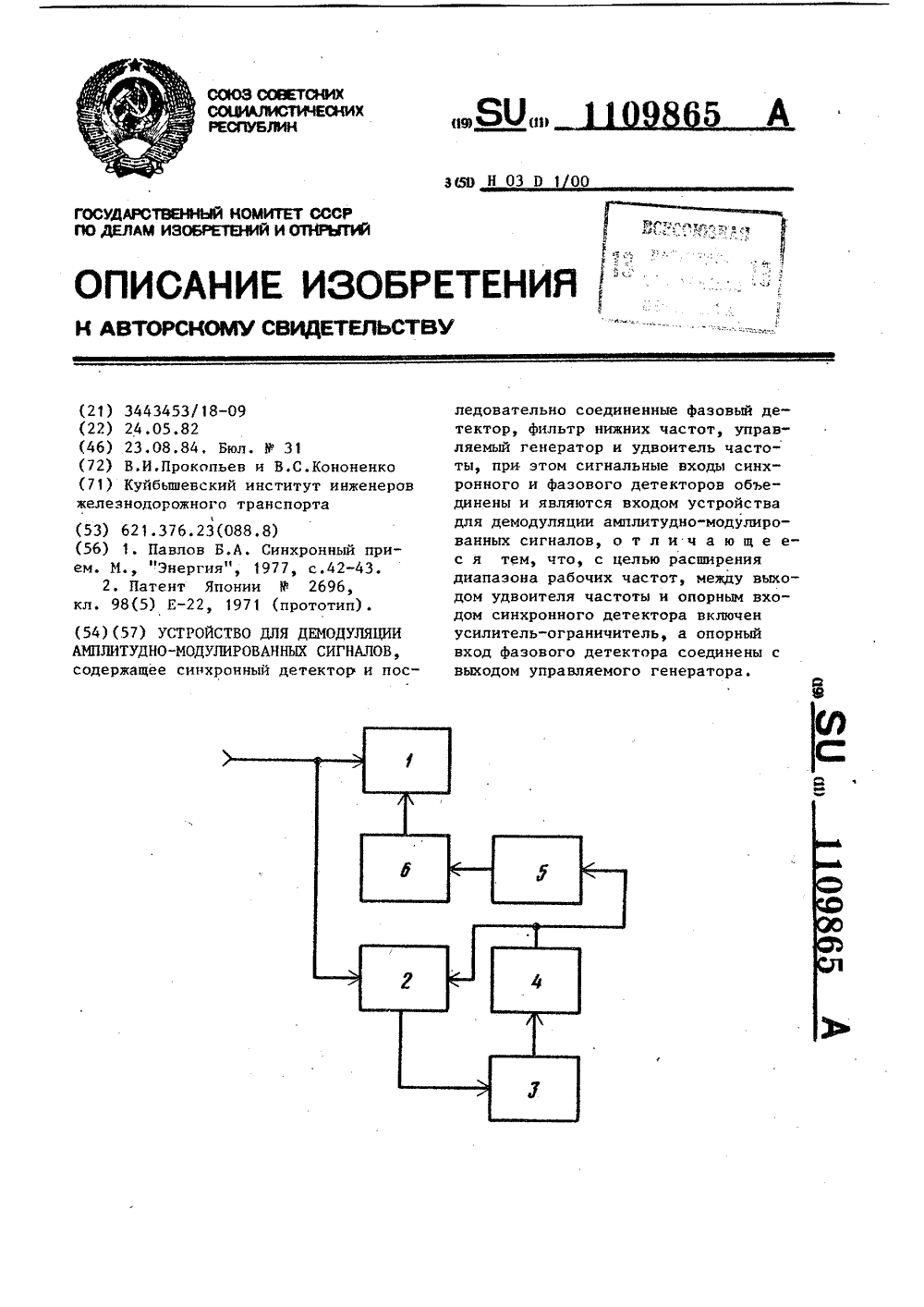

МПК: H03D 1/00

Метки: амплитудно-модулированных, демодуляции, сигналов

...сигнала. Восстановленный таким образом сигнал несущей частоты поступает на опорный вход синхронного детектора 1, где происходит линейное детектирование амплитудно-модулированных сигналов. Цель изобретения . - расширение диапазона рабочих частот.Для достижения поставленной цели45 в устройстве для демодуляции ампли" тудно-модулированных сигналов, содержащем синхроньп детектор и последовательно соединенные фазовый детектор, фильтр нижних частот, управляемьй генератор и удвоитель частоты,50 при этом сигнальные входы синхронного и фазового детекторов объединены и являются входом устройства для демодуляции амплитудно-модулированных сигналов, между выходом удвоителя 55частоты и опорным входом синхронного детектора вкпючен...

Номер патента: 1109142

Опубликовано: 23.08.1984

Авторы: Журба, Прокопьев

МПК: A61B 17/18

Метки: компрессионного, костей, остеосинтеза, отломков, трубчатых

...на фиг. 3 - устройство, введенное в костно-мозговой канал трубчатой кости без деформации полого корпуса; на фиг. 4 - то же, в рабочем состоянии, 45Устройство содержит резьбовой стержень 1 с головкой 2, полый корпус 3, имеющий расширения 4 во внутреннем канале его на концах, за счет чего и толщина стенок корпуса в мес тах расширений канала меньше, чем на остальном протяжении.Полый корпус 3 идет на стержень 1 и соответственно на корпус 3 надет подвижный опорный элемент а. На 5 стержень 1 над подвижным опорным элементом 5 надета шайба 6 и гайка 7,Для достижения остеосинтеза после введения устройства (фиг. 1) в костно-мозговой канал трубчатой кости (фиг 3) вращением гайки 7 осуществляется перемещение подвижного опорного элемента а...

Номер патента: 1107094

Опубликовано: 07.08.1984

Авторы: Березин, Лазарев, Прокопьев

МПК: G02B 26/10

Метки: оптическое, сканирующее

...сканирующее устройство точки б вследствие чего проекция(фиг. 1) обеспечивает сканирование системы координат ХОУ информационноЪ, Ъ/информационного поля поочередно в го поля заняла бы положение ХОч фУ 1двух взаимно перпендикулярных плоскос- (фиг. 2 б, в), а так как при этомтях. Оно состоит из призмы.Дове 1 и 5 диск 2 поворачивается на угол о( = 4,прозрачного диска 2, установленных изображение центра. 0 информационноговдоль оптичеСкой оси Е системы линз поля перемещается под действием клип(не показаны), осуществляющей опти- на 3 из положения О, по дуге окружческий перенос изображения из плос- кости с центром в точке 0и заЪ /б Якости исследуемого информационного 1 О нимает положение 0 на оси Г ао зполя (с центром в точке 0) в сопря- проекция...

Номер патента: 1105929

Опубликовано: 30.07.1984

Авторы: Борисов, Иванченко, Молчанов, Прокопьев, Щечкин

МПК: G08C 25/00

Метки: информации

...по каналам связи, например от мультиплексора передачи данных к абонентскому пункту и обратно для последующего временного и последовательностного контроля информации, проходящей по каналам связи.Цель изобретения - упрощение устройства.Поставленная цель достигается тем, что в устройство, содержащее блок ключей, первый вход которого соединен с информационными шинами, выход блока ключей соединен с входами перфоратора, выходы которого подключены к входам блока преобразования сигнала, введены элементы И и триггер, первый вход которого подключен к управляющей шине, выход триггера подключен к первому входу первого элемента И, выход которого подключен к второму входу блока ключей и первому входу второго элемента И, первый и второй выходы блока...

Номер патента: 1094014

Опубликовано: 23.05.1984

Авторы: Березин, Лазарев, Прокопьев

МПК: G02B 27/14

Метки: излучения, объединения, оптическая, пучков

...оптическиеоси которых составляют с поверхностьюуказанного покрытия равные углы, аточки фокусов принадлежат этой поверхности, введена вторая призма, контактирующая с первой, отражающее рокрытие расположено между контактирующимигранями призм и занимает часть световой зоны этих граней, а точки фокусов конденсоров примыкают одна к другой и к границе этого покрытия илисовмещены одна с другой и с указаннойграницей в центре контактирующихграней призм,На фиг. 1 представлена оптическаясхема одного из возможных вариантоввыполнения предлагаемой системы и ходлучей в ней; на фиг, 2 и 3 - некоторые возможные варианты расположенияотражающего покрытия (заштрихованные участки) на части одной из контактирующих граней призм и положение фокусов...

Номер патента: 1089573

Опубликовано: 30.04.1984

Авторы: Иванченко, Молчанов, Прокопьев, Щечкин

МПК: G06F 5/02

Метки: двоичный, классов, код, кода, обратного, остаточных, преобразования, прямого, системы, чисел

...управления переводом в двоич" ный код и обратно устройства соответственно, нулевой выход второго триггера подкювочен к входам управления сложением первого счетчика и вычитавием счетчиков с второго по (о+1)-й, единичный выход второго триггера подключен к входам управления вычитанием первого счетчика и сложением счетчи" ков с второго по (о+1)-й, выходы счетчиков соединены с входами соответствующих дешифраторов нуля, содержит третий и четвертый элементы И, причем входы с первого по третий третьего элемента И соединены соответственно с единичным выходом первого триггера, тактовым входом устройства и прямымвыходом четвертого элемента И, инверсный выход которого подключен к третьему входу первого элемента И, выход третьего элемента И...
