Прокопьев

Номер патента: 835608

Опубликовано: 07.06.1981

Авторы: Мандель, Прокопьев, Шелоумов

МПК: B22C 23/02

Метки: внут-реннюю, литейных, нанесения, поверхность, покрытия, форм, форсунка

...сопла с помощью резьбового соединения для перемещения корпусакамеры для краски относительно сопла ирегулирования имеющегося между ними зазора для подачи краски. 30Дно емкости для краски может быть выполнено конусообразным для исключениязастоев краски в емкости и повышения качества покрытия,В целом указанные отличия обеспечива- з 5ют раздельное регулирование подачи воздуха и краски в зависимости от ее вида исостава и размеров литейных форм, что повышает качество наносимого покрытия.Кроме того, повышается эксплуатационная надежность форсунки ввиду наличияодного зазора для подачи краски, а немногих, как это имеет место в прототиле,что исключает забивание зазора краской ипростои по его прочистке. 45На фиг. 1 изображена предлагаемаяфорсунка;...

Номер патента: 822110

Опубликовано: 15.04.1981

Авторы: Игнатенко, Лукьянов, Прокопьев

МПК: G07C 5/10

Метки: работытранспортных, средств

...5 импульсов и с учетом сигнала калиброванного времени, поступающего на второйвкод распределителя 6 с выхода формирователя 4 импульсов. Шаг квантованиямежду порогами скорости и анализируемый участок скоростной характеристикиавтомобиля определяется и задается оператором в распределителе 6, Как видно,точность работы распределителя 6 независит от температуры, так как егоработа основана на сигналак дискретнойлогики. Разрешающие сигналы в блоке9 регистрации разрешают срабатываниесчетчиков времени пройденного пути ирасхода топлива в течение времени существования данного порога скоростипри одновременном поступлении сигналовна первый вход блока 9 регистрации отпервого генератора 3 импульсов, датчика 1 пути и дат и ка 1 0 расхода...

Номер патента: 818830

Опубликовано: 07.04.1981

Авторы: Исмагилов, Клокотов, Курдасов, Прокопьев, Соловьева, Станкеев, Шумов

МПК: B24B 31/02

Метки: галтовочное, удаленияоблоя

...9 и имеет отверстие 10 для выхода охлаждающей среды. 10Подвод охлаждающей среды в полость В барабана осуществляется через отверстие 11, выполненное в теле вала 12. Загрузка обрабатываемых деталей в барабан 5 осуществляется через крышку 13, а выгрузка 15 обработанных деталей через крышку 14. На барабане 5 вдоль его оси между ним и кожухом 7 размещена по винтовой линии теплоизолирующая прокладка 15.Установка работает следующим образом. 20 Через крышку 13 при выдвинутой перегородке 6 барабан 5 загружают обрабатываемыми деталями и наполнителем таким образом, что полость В заполняется наполовину, а полость Б полностью, Затем по дают через отверстие 11 охлаждающую среду (пары жидкого азота) и включают привод 4. Барабан 5 начинает...

Номер патента: 814395

Опубликовано: 23.03.1981

Авторы: Крат, Назаров, Прокопьев, Сафонов

МПК: B01D 23/26

Метки: жидкости

...прерывательной трубкой 14, конец которой опущен в предохранительный стакан 15, Приемная ветвь переливного сифона 5 для возможности его вертикального перемещения относительно корпуса выполнена из эластичной трубки.В корпусе 1 размешен приемный стояк 16, приемный стакан 17 с примыкающим к нему центральным сборным желобом 18, расположенным над фильтровальным отсеком 19, заполненным песком, уложенным на колпачковое дренажное основание 20. Под дренажным основанием 20 расположена поддренажная камера 21, сообщенная коридором 22 с промывным баком 23 и с заборным каналом 24, оборудованным вверху отводящим желобом 25.Над корпусом 1 фильтра расположен трубопровод 26 для подачи примесесодержащей воды.Работа установки заключается в...

Номер патента: 813775

Опубликовано: 15.03.1981

Авторы: Брагин, Давыдов, Карпов, Погодин, Прокопьев

МПК: H03K 17/00

Метки: коммутатор, электронный

...ООЙСТВа ФОЗМИРОБан ИЯ ЭТНЛО ННЫХ интерналон 16), а на выходе смесителя 14 - имп.льсы Запуска, сформирОВанные соотнетстненео сигналам на выХОДЕ ЕЕОГ)ЗЕЕЛЮ 1 атнтттЕГО тУСТройСТБа 3 ИЗ сигналов иссл еду ес Го устоойства или сигееалов опорноГО перестраиВаемОГО генератора 1.8, устройства Формирона 1 пя э"алонных иеете)натЕОБ .1 6.В Зависимости от управляющего напрякения с ге;:ератора коммутирующего напря;кения2 сформированный импульс 3 сеееуска с БЕ)хода смесител)я т 4 прохоДит ИЛИ ЧЕт;. 3 СХЕМУ УСтаНОБКИ НаЧаЛа Отсчета 27 - н селектор 29 на вход са%" устасонеее тсоее т с, отГ"ста 3 1 17 ри появлении на Выходе переключающего устройства 3 сигнала от исследуемоУС 7 РС)Е)ЕСтна Или ЧЕРЕЗ СХЕМУ ФИКСИ- рованной задержки 28 и селектор 30 при...

Номер патента: 794553

Опубликовано: 07.01.1981

Авторы: Брагин, Гнидо, Калишев, Прокопьев

МПК: G01R 19/04

Метки: значений, измерениямгновенных, напряженийпроизвольной, формы

...устройства.Устройство для измерения мгновенныхзначений напряжений произвольной формы содержит электронно-лучевую трубку 1 с ы вертикально-отклоняющими пластинами 2,горизонтально-отклоняющими пластинами 3, блок 4 развертки, верхний анод-контакт трубки 5, нижний анод-контакт трубки 6, усилители 7 и 8, детекторы 9 и 10, компара тор 11, цифровой компенсатор 12, сумматор13, усилитель 14 подсвета, модулятор 15 трубки.Вертикально-отклоняюэлектронно-лучевой трубкЗ 0 одна пластина - к входИзд Мз 140 Тираж 749 НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Заказ 865 Загорская типография Упрполиграфиздата Мособлисполкома 3гая - к вь 1 ходу компенсатора 12....

Номер патента: 781456

Опубликовано: 23.11.1980

Автор: Прокопьев

МПК: F16H 21/48

Метки: амплитудой, вращения, механизм, неравномерное, преобразования, равномерного, регулируемой, скорости

...что расширяет его эксплуатационные возможности.Указанная цель достигается тем, что кольцо установлено в корпусе в плоскости, перпендикулярной оси валов, с возможностью перемещения в ней в направлении параллельно этим осям.На фиг. 1 изображен предлагаемый механизм со схематическим показом левой и правой опор, осевой разрез; на фиг, 2 - то же, беэ показа левой опоры, вид слева, а также схематически показан корпус с направляющими пазами для кольца.Механизм состоит из двух коаксиальных валов 1 и 2, перпендикулярного к оси валов кольца 3, снабженного на внутренней поверхности выступом 4. Валы 1 и 2 снабжены кривошипами 5 и б, которые шарнирно связаны с выступом 4 кольца 3 с помощью шатунов78Ю 47 и 8, Кривошипы 5 и 6, шатуны 7 и 8имеют"на...

Номер патента: 759098

Опубликовано: 30.08.1980

Авторы: Бондарев, Прокопьев, Черний

МПК: A61B 17/34

Метки: введения, внутриполостного, лекарственного, препарата

...2 - вид на фиг. 1; на фиг. 3 -поворот ножа; на фиг. 4 - устройство с ножом внутри трубки,Устройство содержит две соосны трубки 1,2, причем внутренняя трубка 2 с фиксатором 3и канюлей 4. Внутренняя трубка 2 имеет наконечник 5, выполненный в виде усеченного конуса с продольным пазом 6. В пазу 6 на оси 7установлен поворотный нож 8 с приводом.Нож 8 выполнен в форме равнобедренноготреугольника с боковыми режущими кромками 9, 10 и основанием 11 в виде сектора, апривод выполнен в виде троса 12. Перед введением устройства в полость каверва нож 8 устанавливают в положение, при котором внешняя трубка 1 упирается в основание 11 ножа 8 (фиг. 1, 2). Это положение фиксируют фиксатором 3.759098 4ные трубки, причем внутренняя трубка с...

Номер патента: 750768

Опубликовано: 23.07.1980

Авторы: Клокотов, Курдасов, Марков, Прокопьев, Пряхин, Шустров

МПК: H05K 13/02

Метки: захвата, перемещения, печатных, плат

...используется жидкий флюс,На фиг, 1 изображено устройство в разрезе ври его приближении к печатной плате; на фиг. 2 - устройство в момент захвата платы; на фиг. 3 - вариант выполнения рычага привзаимодействии с торцом платы; на фиг. 4 - вариант выполнения рычага при отсутствии отверстий в платеУстройство для перемещения и флюсованиянечашых плат содержит корпус 1, в которомвыполнены каналы 2 и 3 для подвода жидкмо флюса, В корпусе 1 со стороны рабочейповерхности 4 выполнен паз 5, а в нем наоси б установлен рычаг 7, у которого одноплечо соединено с пружиной 8, а другое выступает из паза 5 за рабочую поверхность 4корпуса 1 и контактирует с печатной платой 9.Устройство работает следующим образом.При приближении устройства к стопе печатных...

Номер патента: 746791

Опубликовано: 05.07.1980

Авторы: Иванов, Прокопьев

МПК: H01R 39/64

Метки: токосъемное

...разрез в верхней части резервуара и вид сбоку в нижней части резервуара.Плавающая крышка содержит выполненные из эластичного материала ковер 1 и уплотнительный затвор 2. укрепленные3на последнем поплавки 3 и радиальнорасположенные телескопические покружиненные штанги 4.Свободные концы штанг 4 соединеныс уплотняющим затвором 2 посредствомгибкого элемента 5 и имеют ролики 6для взаимодействия с внутренней поверхностью резервуара 7, а другие концыштанг 4 закреплены в корпусе поплавковой камеры 8, установленной в центрековра.Ковер 1 выполнен гофрированным, приатом гофры образуют также поплавковыеполости.В случае использования плавающейкрышки в тонкостенных резервуарах, имеющих ребра 9 жесткости, ролики 6 устанавливаются на последних как...

Номер патента: 745038

Опубликовано: 30.06.1980

Авторы: Барашкин, Безик, Клокотов, Курдасов, Мялкин, Прокопьев, Пряхин

МПК: H05K 13/02

Метки: заготовок, захвата, перемещения, плоских

...осях 3 захваты 4.Каретки 2 и захваты 4 могут перемещаться по направляюшим 1 и осям иустанавливаются в зависимости от габаритон заготовки 5 при помоши винтов б,К каждой каретке 2 прикрепленштифт-ловитель 7, подпружиненный припомощи пружины 8, с выполненной на.Е-образной Формы, а также сбрасывающая пружина 9, фиксируемая в сжатомсостоянии нижним плечомзащелки 10,установленной с пружиной 11 в карет ке 2, Защелка 10 пружиной 11 поджимается таким образом, что ее верхнееплечо постоянно прижато к профилирующей поверхности штиФта-ловителя 7,Направляюцие 1 установлены в корпусе 12 манипулятора, робота или иного перемецающего устройства при помоши регулировочных винтов 13 с возМожностьюперемеШения в зависимостиот габаритов заготовки 5. В...

Номер патента: 744334

Опубликовано: 30.06.1980

Авторы: Брагин, Гнидо, Калишев, Прокопьев

МПК: G01R 13/20

Метки: измеритель, импульсов, осциллографический, параметров, периодических

...пластину измерительного индикатора 1. Напряжение разВертки, синхронное с,исследуемы х сип алом, поступает с первого и второго выходов блока 2 развертки на гаризонтально-отклоняющие пластины индикатора 1. Сигналы с Вьходов анодОВ-контактОВ усиливИотся усилителями 8 и 4, детектируются детекторами 5, 6 и сравниваются компаратором 7,Выходной сигнал компаратора 7 управляет цифровым компенсатором 8, который вырабатывает постоянное компенсируОщее напряженпе, подаваемое на вторую вертикально-отк)ОняОщ) ю пластину. После окончания процесса компенсации постоянное напряжение с выхода цифрового компенсатора 8 является мерой измеряемого мгновенного значения напря)кения иссле уемого сигнала, Результат измерения отображается на цифровом индикаторе...

Номер патента: 733653

Опубликовано: 15.05.1980

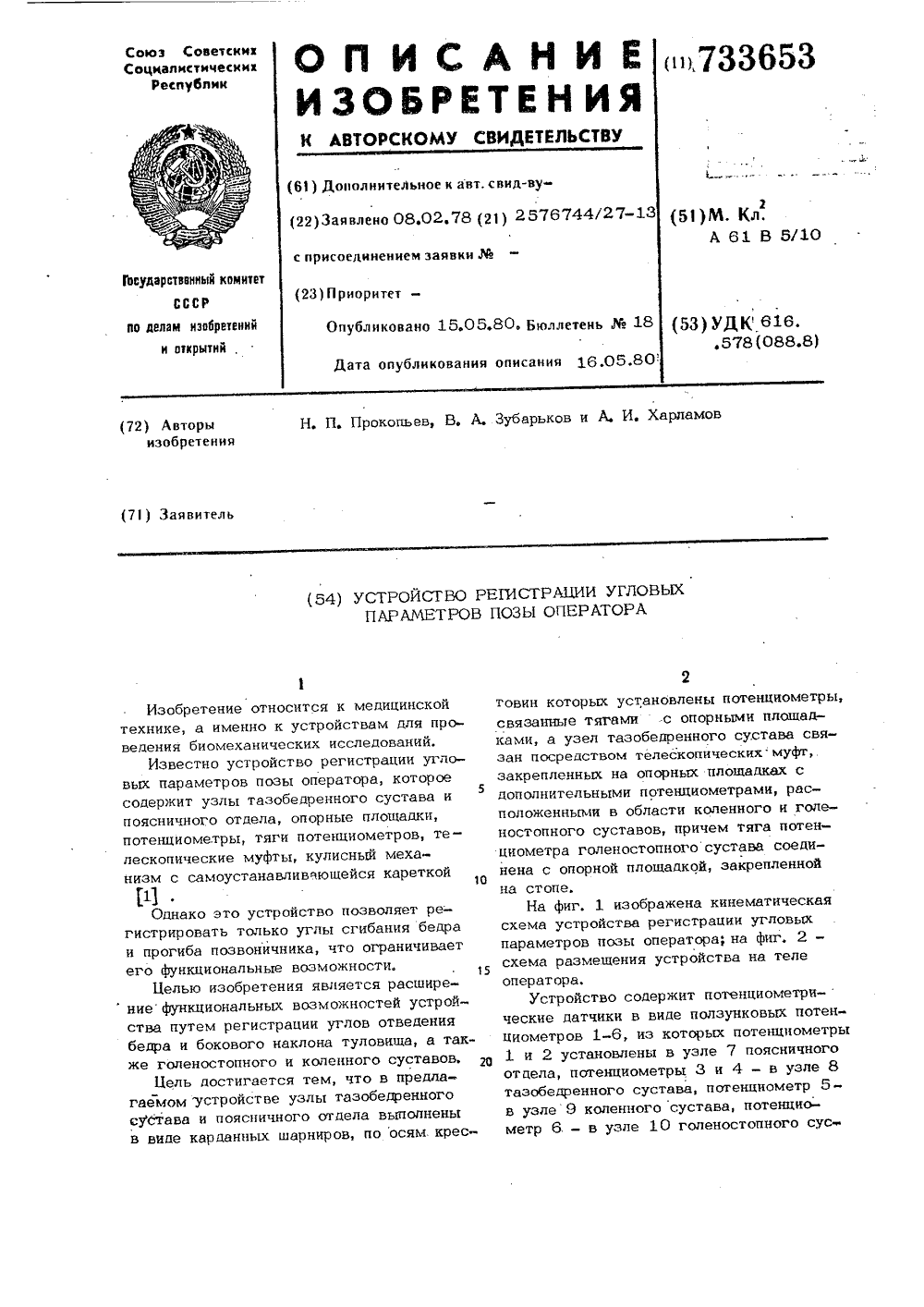

Авторы: Зубарьков, Прокопьев, Харламов

МПК: A61B 5/10

Метки: оператора, параметров, позы, регистрации, угловых

...для закрепления устройства на теле испытуемого.Устройство работает следующим образом (фиг, 2), Узел 10 закрепляют в области голеностопного сустава с помощью опорных площадок 36 и 37, узе9 - в области коленного сустава с по мощью опорных пло 1 цадок 35, узел 8 - в области вертпужной впадины с помощью опорной площадки 22, узел 7 - в области поясницы с помощью опорной площадки 21, опорная площадка 27 куписного механизма в области Я-М 11 ребра по средней аксипярной пинии туловища и опорная дуга 28- в об.- ласти лопаток испытуемого.Независимо от индивидуальных антропометрических данных испытуемого рас Б стояние между узлами голеностопного, коленного, тазобедренного суставов и поясничного отдела автоматически устанавливается при...

Номер патента: 730628

Опубликовано: 30.04.1980

Авторы: Барашкин, Курдасов, Прокопьев

МПК: B65H 1/08

Метки: вертикального, заготовок, листовых, отверстиями, перемещения, подачи, поштучной, технологическими

...ся упрощение Достигается это тем, ч ство для защиты технологич от повреждений выполнено чатой пружины, установлен меньшим основанием, а ка рующий штырь расположен чатой пруиины, ниже уров основания. то каждое средеских отверстий в виде тарель ной на каретке ждый координивнутри тарельня большего ее30 0 П И С А Н И Е 730628ИЗОБРЕТЕНИЯили манипулятору, захват 10 которого переносит листовую заготовку 9 на позицию обработки (например в установку нанесения токоподводящего слоя, набивки радиоэлементами и т. д.).5При этом совершенно необходимо обеспечить точность расположения листовых заготовок 9 относительно захвата 10 манипулятэра или робота (до 0,025 лья). Такая точность позиционирования обеспечивается 1 О наличием координирующих штырей 8 и...

Номер патента: 724826

Опубликовано: 30.03.1980

Авторы: Гребенюк, Прокопьев, Пряхин

МПК: F16D 3/48

Метки: муфта

...муфты, что снижает 10 ее себестоимость. Крестовина 3 фиксируется на полумуфте 1 быстросъемной упорной шайбой 10. Опорные шарики 4 расположены по одну сторону от выступов крестовины 3, а направляющие плоскости Е и Ж, И и 15 К накл:адок 5, Б и В, Г и Д вь 1 стуйов кре- стовины 3 попарно строго параллельны и выполнены не ниже 8 класса чистоты. Диаметры отверстий в полумуфтах 1 и 2 под шарики 4 и 6 больше диаметра шариков на 20 удвоенную величину допускаемой несоосности соединяемых валиков, что позволяет шарикам 4 и 6 йерекатываться в пределах зазора.Муфта работает следующим образом. 25 При вращении ведущей полумуфты, например полумуфты 1, крутящий момент передается через опорные шарики 4 полумуфты 1 на два диаметрально расположенных...

Номер патента: 702087

Опубликовано: 05.12.1979

Авторы: Обновленский, Прокопьев, Соколов

МПК: D21C 7/12

Метки: варочных, действия, делигнификации, котлах, периодического, степени, целлюлозы

...1 под действием насоса 2, с нагнетательной линии которого часть щв"лока непрерывно отбирается в измерительное устройство 3.На фиг 2 приведена блок-схемапредлагаемого устройства, которое 25состоит из многофункциональноготеплового преобразователя 4 теплофизических свойств варочного щелокаи плотномера 5 (измеритель плотности), установленных на трубопроводе 30б щелока, корректирующего устройства 7 и измерительного прибора 8. Работа устройства происходит следующим образом, 35Многофункциональный тепловой преобразователь 4 измеряет теплофизические свойства (теплоемкость, .теплопроводность, вязкость и плотность) щелокапроходящего по трубопроводу б, При постоянной плотности щелока его теплофизические свойства определяются соотношением между...

Номер патента: 690356

Опубликовано: 05.10.1979

Авторы: Прокопьев, Шустерман

МПК: G01M 13/04

Метки: испытания, подшипников, стенд

...псдшипника 9. Вал опирается на дна псдшипника 10, закрепленные в станине,.и соединен с приводом электродвигателя 11, а с помощью приводов 12 - со шкивами 13, оси 14 которых опираются на подшипники 15, расположенные в боковинах рычагов. К дискам 16, жестко налаженным на оси, прикреплены эксцентрично грузы 17 с массами т, и юд, причем положение грузов на дисках мо- О жет меняться.Между станиной и свободными концаьн горизонтального и вертикального рычагов смонтированы пружины 18, затяжку Р и Г которых можно менять с помощью регулировочных гаек 19, Стенд снабжен горизонтальной тягой 20, прикрепленной шарниром 7 к вертикальному рычагу 2 и жестко связанной со стойкой 6.Прц работе стенда вращение от влек-о троднигателя 11 передается на вал 8...

Номер патента: 688968

Опубликовано: 30.09.1979

Авторы: Грико, Прокопьев, Ткачев

МПК: H02M 5/16

Метки: трехфазный, умножитель, управляемый, частоты

...звезд первичных обмоток указанных групп.На фиг. 1 представлена принципиальная схема управляемого умножителя частоты; на фиг. 2 - векторная диаграмма намагничивающих сил, создаваемых первичными обмотками.Заказ 2124/15 Изд.556 Тираж 866НПО Поиск Государственного комитета СССР по делам изобретений 113035, Москва, Ж, Раушская наб д. 4/5 Поди испо откр ыти Типография, пр. Сапунова, 2 Трехфазный умножитель частоты содержит элементы 1, 2 из трех стержневых или броневых сердечников 3, первичные обмотки которых состоят из двух секций 4 и 5, соединенных в разноплечий встречный зигзаг с прямой последовательностью соединения плеч зигзага в элементе 1 и с обратной - в элементе 2, а между нейтральными точками зигзагов включено регулируемое...

Номер патента: 688823

Опубликовано: 30.09.1979

Авторы: Михайлов, Прокопьев, Черний

МПК: G01C 11/06

Метки: исследования, кассет, стереорентгенограмметрической, съемки

...через центр тестобъскта 2. Б кассетодержатель 4 вставляется контрольная кассета 5 с заряженнойрентгеновской пленкой б. Пленка б находится межд флуоресцирующими экранамн 7 (фиг. 1, а). После рентгенографппкассета 5 у. - .ллч-.-.-иэ кассетодржателя 4и на ее место устанавливается испытуемая кассет Я (фиг. 1, б). Повторная рентгенографпя проводится при первоначаль.иом положении рентгеновской трубки 3,тест-объекта 2 и кассетодержателя 4. Врезультате получаются два снимка: снимок 9, сделанный в контрольной кассете 5и снимок 10, изготовленный в испытуемойкассете 8.Вследствие отсутствия строгой параллельности между плоскостью пленки вконтрольной и испытуемой кассетах на снимках 9 и 10 наблюдается неодинаковое смещение изображения идентичных...

Номер патента: 684637

Опубликовано: 05.09.1979

Авторы: Богомолов, Капитульский, Перев, Прокопьев

МПК: H01H 43/28

Метки: времени, реле

...19, служащая для возвращеггя реле времеи в исходное состоя.ние, В крышке 3 соосно калиброванному отверстию 9 выполнено часпгио резьбовое отверстие с уплотнением 20 для гермепицогг установки иглы 21, служак для регулировгцшя площади проходного сечения калиброванного отверстия 9. Игла 21 сггаружи защищена колпачком 22, установленым ца резьбе в крыш ке 3, 45Между крышкой 2 и порцпимг 4 и 6 образованы камеры 23 и 24, заполненные газом под давлением (гапример, 1-2 кг/ем). Камеры 23 и 24 соединены между собой проточкой 12, В поршне 4 установлены комбишрованные уплотнения, выполненные из П-образного фто ропластового кольца 25 и резинового кольца 26, обеспечивающие низкий коэффициент трения, хорошую герметизацию, отсутствие схватъгвания...

Номер патента: 661148

Опубликовано: 05.05.1979

Авторы: Антонов, Прокопьев, Терехов, Третьяков

МПК: F04D 29/36

Метки: компрессора, лопаток, осевого, поворота, рабочих

...лопасти 21 и поворотные между которыми установлены 23,24. С торца сервомотор 7 з кой 25 суплолненпями 26 и 27. Крыцка 25 закрепляетля лайкой 28. Корпус 20 закреплен на яре.спей цапфе 5 ротора компрессора винтами 29. Цапфа 5 опирается на подшипник 30 в переднем корпусе 31, в котором закрепи и конический кожух 32, являющийся одно 5 врс мс нно маслосборником передней опоры. В передней части кожуха 32 между уплотнениями 33 выполнена канавка 34, в которую подводят масло под давлением, далее по каналу 35 масло поступает к окну 36 золотника 5. Слив масла происходит от 10 окна 37 золотника 15 по каналам 38 во внутреннюю полость кожуха 32.Устройство работает следующим образом.Агрегаты автоматической системы регулирования подают командный сигнал...

Номер патента: 641138

Опубликовано: 05.01.1979

Авторы: Клокотов, Курдасов, Прокопьев, Пряхин

МПК: F01L 5/02

Метки: плоского, распределителя

...приводитк неустранимому браку.Целью изобретения является повышение технологичности и исключение случаев неустранимого брака,Поставленная цель достигается тем,что в распределительные канавки вставляют кольца, соответствующие по профилю сечению этих канавок, закрепля-ют их, обрабатывают совместнс золотником и корпусом, после чего коль- Юца удаляют,На фиг. 1 изображен распределитель, поперечный разрез; на фиг. 2 сечение Ь-А Фиг. 1; на Фиг. 3 - сечение В-Б Фиг. 2. 5Распределитель содержит основание 1 и крышку 2, между которыми размещен золотник 3, установленный наоси 4. В крышке 2 и основании 1 расположены распределительные канавки 5,в Которые вставлены и закреплены спомощью гаек б кольца 7, Между крышкой 2 и основанием 1 установлен...

Номер патента: 632634

Опубликовано: 15.11.1978

Авторы: Курдасов, Прокопьев, Фирстов, Шувалов

МПК: B66C 1/02

Метки: захват, пневматический

...изобретения является повышение надежности работы захвата.Цель достигается тем, что кожухустановлен свободно между корпусом иобтекателем, поверхности контактакорпуса и кожуха выполнены сферическими, а обтекатель своединен с корпусом с возможностью их относительногоперемещения. 5На чертеже изображен пневматический захват, разрезОн содержит корпус 1 с подводящимпатрубком 2, крышку 3 с уплотнением 4,регулировочный винт 5. На винте 5 Южестко закреплен обтекатель 6Кожух7, внутри которого размещен обтекатель 6, контактирует с корпусом 1 посферическим поверхиостямЯ . Обтекатель 6 контактирует с перемещаемой 15деталью 8,Устройство работает следующимобразом,При приближении детали 8 воздухдавлением через патрубок 2 поступаетво...

Номер патента: 628074

Опубликовано: 15.10.1978

Авторы: Клокотов, Курдасов, Прокопьев

МПК: B66C 1/02

Метки: захват, пневматический

...чертеже изображен продольный пневматический захват, разрез.Захват содержит корпус 1 с подводящим патрубкэм 2, а корпусе 1 размещен регулировочный винт Э и упдотнитедьное кольцо,4. К корпусу 1 жестко прикреплен3 кожух 5, а внутри его размещен обтекатель 6, соединенный, например при помощи резьбового соединения, с регулировочн ным винтом 3, В обтекателе 6 с нижней стороны выполнена полость А, герметизи 1 О рэванная упдотнительным кельном 7, В корпусе 1 выполнен днффузор 8, а в обтекателе имеется канал 9, соединяющий полость А через сопдо 10 с наружной5 поверхностью обтекатеда 6. Обтекатель контактирует с перемещаемой деталью 11 и установлен в корпусе с зазором 12 между его наружной поверхностью нверх - ней частью днф 3 узэра е2 ОЗахват...

Номер патента: 627415

Опубликовано: 05.10.1978

Авторы: Брагин, Калишев, Прокопьев, Слепова

МПК: G01R 19/04

Метки: значений, мгновенных, напряжений, произвольной, формы

...горизонтально отклоняющие пластины 3, соединенные с выходом блока развертки 4, и аноды-контакты 5,6, Аноды-контакты соединены со входами усилителей 7,8 выходы которых.через детекторы 9,10 и компаратор 11 связаны со входам цифрового компенсатора 12, а вы627415 формула изобретения Составитель Ф.,Цареградскийредактор Б Федотов Техред О,Андрейко Корректор Л,ВасилинаЗаказ 5609/43 Тираж 1112 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035 Москва ЖРаушская наб. д. 45Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ход компенсатора подключен к одной иэ вертикально отклоняющих пластин 2 электроннолучевой трубки.Устройство работает следующим об" разом.исследуемый сигнал подается на одну нз...

Номер патента: 619646

Опубликовано: 15.08.1978

Авторы: Муратов, Пищальников, Прокопьев, Шмелев

МПК: E21C 27/24

Метки: горного, исполнительный, комбайна, орган

...тем, что в исполнительном органе опоры отбоиных штанг иих кинематические связи с распределительным валом редуктора расположены внутрифрезерных барабанов.На фиг. 1 изображен предлагаемый исполнительный орган, вид сверху; на фиг. 2 -то же, разрез по А - А на фиг, 1; на фиг. 3 -кинематическая схема исполнительного органа.Исполнительный орган состоит из рукояти 1 с приводным редуктором 2, фрезерных барабанов 3 и отбойных штанг 4. Отбойные штанги 4 расположены между барабанами 3 полукругом вокруг свободного конца корпуса 5 редуктора на подшипниковыхопорах 6, которые установлены во внутренв ней полости 7 барабанов 3. На концах валов 8 отбойных штанг 4 насажены шестерни 9, которые входят в зацепление с колесами 10, закрепленными на...

Номер патента: 618633

Опубликовано: 05.08.1978

Авторы: Басков, Кириллов, Морозов, Прокопьев, Соколов, Фомичев

МПК: G01F 1/68

Метки: расходомер, тепловой

...последовательно соединенных дифференциатора, нуль-органы, формирователь импульсов и устройство управления источником нагрева.Расходомер включает также вставку из материала, прозрачного для электромагнитного излучения 5 (например, из кварцевого стекла), источник излучения б (например, безннерционного лучистого источника), установленный на наружной поверхности вставки 5, измерительный термоприемник 7, выходной металлический патрубок 8, усилитель618633 Формула п:кбретения аКорректор И, ГоксичПодписное ль Н. Андрегуговая Состав Техред О Тираж 8Редактор ОЗаказ 4247/3 Филиппова5 ов СССР го комитета Со зооретений и Ж, Раушск нт, г. Укгоро ета Минист открытий я наб., д.ул. Проек осударственн по делам35, Москва, ППП Пате на или 9, пороговое...

Номер патента: 606834

Опубликовано: 15.05.1978

Авторы: Войтович, Прокопьев, Яворский

МПК: C04B 13/24

Метки: бетонной, приготовления, смеси

...смеси, заключающийся в перемешивании цемента, заполнителя, воды и сульфитно-спиртовой барды Ц. Недостатком известного способа явсложность технологии и высокая стоимчаемых бетонных изделий.Цель изобретения - упрощение техна также снижение стоимости получаемыхпри сохранении подвижности. Это достигается тем, что п способу перемешивание цемента воды осуществляют в присутств стоводородной кислоты, вводи ОДО 5.0,01% от массы цемента. П р и м е р.Производят перемешивание цемента, заполни. телей и воды в присутствии 0,005% от массы це. мента роданида аммония, предварительно раство. ренного в части или полном объеме воды затворе. ния. Прочность образцов на растяжение при изгибе после 28 сут. нормального твердения составляет 49 кгс/см,...

Номер патента: 577407

Опубликовано: 25.10.1977

Авторы: Кириллов, Обновленский, Прокопьев, Соколов, Фомичев

МПК: G01F 1/68

Метки: расходомер, тепловой

...материала термоприем.ника;р - плотность материала термоприемника;Р - плошадь поперечного сечения термориемника;П - периметр поперечного сечения термоцриемника.Подставляя выражение (2) в выражение(1), получают формулу для определения места установки дополнительных термоприемников ( Х ), обладающих различными заданными йоказателями термической инерции(е,),0083 Яе Р Я 8ПИ, Я ,а,гд Г б 5Такиъг образом, если установить идентичные, включенные дифференциально, термоприемники на различных заранее рассчитанных расстояггиях от нагревателя по ходу потока (например, Х и. Х ), то при йзменении 6 р 4расхода можно повысить быстродействие прибора.Использование в предлагаемом расходомере идентичных термоприемников с одинаковой гпгерционностью...

Номер патента: 577406

Опубликовано: 25.10.1977

Авторы: Басков, Кириллов, Обновленский, Прокопьев, Соколов

МПК: G01F 1/68, G01F 1/704

Метки: меточный, расходомер, тепловой

...момент прохождения которыми измерительных волноводов 7 и 8 фиксируется детекторными секциями 9 и 10 по изменению степени поглощения СВЧ-энергии потоком, функционально связанной с температурой, и одновременно подается сигнал на регистрацию времени движения меток в измерители 11 и 12. Время движения, метки в трубке 4 малого диаметра, регистрируемое измерителем 11, функционально связано только со скоростью измеряемого потока, а время движения тепловой метки по трубке В большего диаметра, регистрируемое измерителем 12, функционально зависит как от скорости, так и от состава потока. После сравнения выходных сигналов измерителей 11 и 12 в бпбке 13 получают информацию о составе потока, регистрируемую прибором 15, которая одновременно...
