Прокопьев

Номер патента: 1576218

Опубликовано: 07.07.1990

Авторы: Абдрахманов, Мандель, Прокопьев, Цойреф, Шелоумов

МПК: B21B 39/24

Метки: кантователь, проката

...10 и 11,пневмокамеру 12 со штоками 13, размещенную внутри опорной головки 6, которая удерживается на оси кантователяупором 14, выполненным в виде, вилки15 с пневмоприводом 16, установленнымна тележке 1.Кантователь работает следующим образом,Прокат 17, например, с увеличенной 30кривизной, подлежащий правке, пода,ется на ось кантователя, зажимныегубки 8 которого разведены, а опорная головка 6 поддерживается на осикантователя вилкой 15 упора 14, При,подачи сжатого воздуха в пневмокамеру 12 штоки 13 выдвигаются и воздей-ствуют на рычаги 9 механизма 7зажима, лсоторье,поворачиваясь в шарнирах 11, сводят зажимные губки 8на прокат, Затем посредством пневмо 40привода 16 вилка 15,опускается,. Под действием активных и реактивных сил в процессе...

Номер патента: 1574437

Опубликовано: 30.06.1990

Авторы: Губин, Мальцева, Прокопьев, Соколов

МПК: B24B 13/00

Метки: оптических

...защиты от брызгохлаждающей жидкости на станине икорпусе шпинделя 4 закреплены ограждения 51 и 52. Привод суппорта 2 содержит двигатель 53, редуктор 54,цепную передачу 55 и вал 56, накотором смонтирован суппорт 2,Устройство работает следующимобразом,Перед началом работы ролик 29 устанавливают в верхнее положение попазу 30, при этом шпиндель 4 с инструментом 28 поднимается над деталью 57, Для осуществления обработки деталей 57 включают двигатель 41,движение от которого через шестерни42-46 передается шпинделю 4,.приэтом инструмент 28 ,вращается, Одновременно от вала 48 через шестерни 49 и 50 движение передается шпинделю 3 детали 57, От двигателя. 53через редуктор 54, передачу 55, вал56 движение передается суппорту 2,который начинает...

Номер патента: 1562961

Опубликовано: 07.05.1990

Автор: Прокопьев

МПК: H02N 11/00

Метки: взрывомагнитный, генератор

...имеет отрицательный знак по сравнению с коэффициентом вэаимоиндукции И. между,:Ь и Ьа. Индуктивная нагрузка 10 вторичного контура с индуктивностью Ь 4 подсоединена к свободным концам обеих частей тороида и снабжена дополнительным замыкающим ключом 11.55Вся конструкция в зависимости от используемых проводов в спиралях может помещатьсяв бандаж из диэлектрика для придания жесткости и увеличения инерционности элементов генератора.Образование частей 4 и 5 из четнйх и нечетных заходов 2-5 деформируемой многозаходной спирали вторичного контура показано на фиг. 2.Взрывомагнитный генератор работает следющим образом.В начальный момент времени от источника 2 (в каскадной схеме от взрывомагнитного генератора) запитывается индуктивная нагрузка Ья...

Номер патента: 1553342

Опубликовано: 30.03.1990

Авторы: Беляев, Губин, Прокопьев

МПК: B24B 13/00

Метки: оптических

...17 сообщается валу 29, ко 5 10 15 20 25 торый начинает вращаться вместе с суппортом 2, Движение от приводов 3 и 4 через клиноременные передачи 31 и 32 передается соответственно частям 8 и 9 шпинделя, которые начинают вращаться. В процессе вращения суппорта 2 ролики 20 и 21 перемещаются по пазам соответственно 22 и 23 по их прямым участкам, при этом инструмент 14 отведен от детали 44, часть 8 шпинделя детали находится в верхнем положении. В это время осуществляется сжатие пружины 13, зажим детали 44 между частями 8, 9 и вращение детали 44. При движении ролика 20 (направление движения показано стрелками на фиг. 5) по пазу 22 копира 24 ролик 20 по участку 36 поднимается, при этом клин 27 также поднимается (на фиг, 3 показано стрелкой)....

Номер патента: 1550594

Опубликовано: 15.03.1990

Авторы: Биченков, Прокопьев, Трубачев

МПК: H02N 11/00

Метки: взрывной, магнитного, потока, трансформации

...первичного контура, при этом д Р(з Ж-- = -1( -(1( - ток в первич-Й(; ( Й Бом контуре, а знак (-) поставлено тому, что М(, есть убывающая функция от времени). В момент времени, соответствующии концу измененияг, 1,1., = О), в 1, будет перемещен по- гьО л1 Г ток магнитного поля, равный р, + Р, где Ф магнитный поток взаимной инукции между Ьи Ьпри ,= О.оагнитный поток (Р, + Р по величине больше магнитного потока вдо деформации первичного контура, кото- лОф рый был равен 1., в в в . СледовательЕ(+1.д но, такое увеличение магнитного потока в ., при наличии магнитной связи Ь и Ьгриводит к возбуждению45 во вторичном контуре ЭДС взаимоинй Рг дукции вот перемещения магнитноЙс го потока иэ .( в Ь, ксторая равна-М. Й 1(ЙС, где М з - ко-...

Номер патента: 1548016

Опубликовано: 07.03.1990

Авторы: Плотников, Прокопьев

МПК: B24B 13/00

Метки: поверхностей, сферических

...на корпусе 2. Для обеспечения жесткости и точности шарниры 10 и 11, втулки 12 и отверстия в балансире 3 выполнены на конус и при соединении образуют цилиндрические конусные гнезда, Для коррекции соосности шпинделя 4 и шпинделя 6 в расточках корпуса шпинделя 4 вверху и внизу смонтированы с возможностью перемещения пиноли 17, дифференциальные винтовые механизмы 18.Устройство работает следующим образом.Для получения заданного размера обрабатываемого изделия производят настройку, например, угла пересечения осей и радиуса детали (фиг. 3) с выпуклой сферической поверхностью, Перед началом регулировки отвинчиванием гаек 9 и 14 (фиг. 1) производится расстопорение корпуса шпинделя 4 с балансиром 3 и корпусом 2. Настройка положения угла между...

Номер патента: 711916

Опубликовано: 28.02.1990

Авторы: Бессарабский, Воробьев, Овсянников, Прокопьев, Суховеев

МПК: G21G 4/02

Метки: нейтронная, трубка

...конуса,1 вершина котороголежит на мишени, причем число таких конусов равно чис 5 лу ячеек.Цель изобретения - увеличение ресурса работы нейтронной трубки.Цель достигается тем, что в известной нейтронной трубке, выполнен ной в виде отпаянного цилиндрического . корпуса, вдоль продольной оси которого последовательно.и соосно расположены источник ионов, в выходном отверстии анодного электрода которого установлена диафрагма с отвер стиями, систему.высоковольтных электродов и мишень, отверстия в диафрагме выполнены в виде узких прорезей с поверхностной симметрией относительно продольной оси трубки.На фиг.1 изображена конструкция нейтронной трубки, а на фиг.2.и 3. - варианты выполнения диафрагмы.Нейтронная трубка, приведенная 25 на фиг.1,...

Номер патента: 1540885

Опубликовано: 07.02.1990

Авторы: Гайворонский, Пиньковский, Прокопьев, Сайранов

МПК: B21C 1/24

Метки: внутренней, деформации, поверхностью, ступенчатой, труб

...Г.Гербер Заказ 245 Тираж 476 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4(5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,01 Изобретение относится к обработкеметаллов давлением, в частности к устройствам для волочения труб со ступенчатой внутренней поверхностью,Цель изобретения - увеличение5производительности.На чертеже изображено устройство,общий вид.,Устройство содержит корпус 1,матрицу 2, ступенчатую оправку 3,тянущий механизм в виде приводногов осевом направлении штока 4 с проФилированной внутренней полостью подступенчатую оправку и кольцевыми буртами, Фиксатор оправки в виде разме-щенных на осях 5 в корпусе кулачков6 с...

Номер патента: 1523621

Опубликовано: 23.11.1989

Авторы: Мошатин, Прокопьев

МПК: E01H 5/12

Метки: образований, разрушения, снежно-ледяных

...содержит цилиндрический каток 1, который имеет внутреннюю,полость для размещения в ней раствора жидкого химииеского реагента2. В полости катка 1 закреплены направляющие 3, в которые помещены.поршни 4, жестко связанные с разрушающими зубьями 5. Зубья 5 установленыс зазором относительно направляющих 3и с возможностью перемещения в радиальном направлении. Поршни 4 подпружинены пружинами 6, которые установлены в направляющих 3. Для сообщенияс полостью катка 1 в направляющих 3выполнены отверстия 7.Каток .1 перемещают на,поверхностиснежно-ледяных образований, .находящихся на дорожных покрытиях. Пружины6 поджимают поршни 4 вниз, которыеперекрывают отверстия 7, преграждаядоступ химического реагента, 2 в .направляющие 3. При.вращении...

Номер патента: 1512703

Опубликовано: 07.10.1989

Авторы: Гайворонский, Прокопьев

МПК: B21J 5/04

Метки: гидропрессования, труб

...обеспечивая контакт нижнего торца опорной плиты с донной частью основания по сферической поверхности. При этом оправка не испытывает изгибающих деформаций.2 ил. осно ей размещена опорная плита в виде кольца 10, нижний торец которого выполнен в виде сферической поверхности 11. В донной части основания 12 выполнена сферическая поверхность 13, сопрягающаяся с поверхностью 11. Кольцевой упругий элемент 14, например резиновое кольцо, удерживает опорную плиту 10 с зазором 0,5 - 2 мм над поверхностью донной части основания 12. Касание сферических поверхностей 11 и 13 обеспечивается при приложении нагрузки к верхнему торцу плиты 10,Устройство работает следующим образом.Движением плунжера 6 в контейнере 1 поднимают давление рабочей жидкости 5 и...

Номер патента: 1500979

Опубликовано: 15.08.1989

Авторы: Баранов, Блинов, Прокопьев, Черний, Ярославский

МПК: G03B 41/02

Метки: стереофлебографии

...ролики 20 и 21 закреплены на основании подставки 1При включении электродвигателя 17 происходит перемещение кассетодержателя 8 и разворот предметного столика 3 вокруг осей 2, Угол наклона предметного столика 3 определяется ограничителями 22 и 23, снабженными микропереключателями, которые срабатывают при нажатии кулачков 10 и 11 соответственно на планки с роликами 24 и 25, На деке 4 по краям входного окна 6 закрепле 9 4ны ложементы 26 параболической формы, предназначенные для фиксации объекта съемки, например голени пациента. Ложементы 26 закреплены посредством угольников (направляющих) 27 винтами 28. Пазы 29 позволяют установить оптимальное расстояние между парными ложементами. На параболической поверхности ложементов нанесены...

Номер патента: 1496855

Опубликовано: 30.07.1989

Авторы: Колязова, Пинжин, Прокопьев, Пчелинцев, Рогов

МПК: B21B 38/08

Метки: прокатки, усилий

...1 верхнего валка и подпятником 3 нажимного винта 2. В корпу се 4 устройства прорезаны окна, в которые установлен съемный упругий измерительный элемент 5, состоящий изкорпуса, содержащего основание 6(иг. 2), и двух боковых щечек 7, на. которых закреплены втулки 8, ограничивающие перемещение траверсы 9,которая через подвижные упоры 10,фиксируемые контргайками 11 опираетсяна двухконсольную балку 12 равного 30сопротивления, закрепленную на основании 6 корпуса съемного упругогоэлемента 5 и имеющую на своей поверхности наклееные тензодатчики 13.Устройство работает следующим образом.Съемный упругий элемент 5 устанавливается в окна корпуса 4 и фиксируется в них за счет распора между тра"версой 9 и основанием 6 корпуса съем-.40ного упругого...

Номер патента: 1479245

Опубликовано: 15.05.1989

Авторы: Лаврищев, Новиков, Прокопьев, Семичева

МПК: B23K 20/14

Метки: вакууме, диффузионной, сварки

...Снятие давления при вакуумной камеры 5 внутри нагревате-500 С позволяет дальнейшее охля 6 и осуществляют предварительное лаждение изделий производить вне сдавливание свариваемых элементов сварочной камеры, что также способпуансоном 7. Камеру 5 вакуумируют и ствует повышению производительности. К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобредавлениембыть исполь производительности путевремени на охлаждение.капсулу засыпают металлустанавливают пластинува и осуществляют их соновременным спеканием шиновке для диффузионнойсредственно после изотедержки в сварочную камевоздух и осуществляют о580-500 С, Затем давлен1479245 полученной металлической основы нениже стали 35. Испытание на прочность полученного соединения твердого сплава со спеченной...

Номер патента: 1476485

Опубликовано: 30.04.1989

Авторы: Бубнов, Гончаренко, Прокопьев, Торопов, Фомин

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, системы

...в поток потерянных непопадает, Если же заявка обслуживается раньше, чем появляется импульсс выхода блока 9, то импульс поступает на вычитающий вход реверсивното счетчика 12, устанавливая его содержимое равным нулю,При наличии очереди на обслуживание возможна ситуация, когда начинаяс некоторого момента число обслуженных заявок за период допустимоговремени пребывания заявок в очередисоставляет некоторую переменную величину К, тогда данные К заявок, информация о которых содержится в блоке 9, не попадают в поток потерянных.Лля подсчета и хранения величины Киспользуется реверсивный счетчик12, на суммирующий вход которогопоступают обслуженные заявки с выхода модели 4 обслуживающего прибора,а на вычитающий вход - сигнал с выхода блока...

Номер патента: 1468626

Опубликовано: 30.03.1989

Авторы: Мандель, Прокопьев, Соловьев, Шелоумов

МПК: B21B 39/00

Метки: проката, распределения

...привода 11, двух червячных редукторов 12, вала трансмиссии 13, вала 14 с рычагами 15 и кривошипами 16 с опорами 17, которые жестко соединены с рамой 2. В конце желоба 8 установлен сбрасыватель 18, выполненный в виде смонтированного на отдельной раме 19 листа-задержника 20, а желоб 8 выполнен открытым в сторону кармана 21, расположенного параллельно оси приводного рольганга 3. Для поворота листа-задержника 20 предусмотрен пневмопривод 22. Устройство обеспечивает прием от роликоправильной машины (не показано) и передачу труб в прямом направлении для дальнейших технологических операций в поточную линию, а также в поперечном - для сбрасывания в карман и работает следующим образом,Для передачи труб в прямом направлении на уровень правки...

Номер патента: 1456670

Опубликовано: 07.02.1989

Авторы: Аникин, Мандель, Прокопьев, Райтенко, Шелоумов

МПК: F16H 27/06

Метки: мальтийский, механизм

...стороны. Собачки 7 и 8 свободно сидят на оси 9. СобачкА 8 25 выполнена н ниде днуплечего рцчага. Пружина 10 предназначена для поджатия собачек 7 и 8 к храповым коле-сам 5 и 6, Ведущее звено 1 выполнено в виде ромба, в двух противопежащих 30 углах которого на осях 11 установле" нц рабочие ролики 12, поочередно взаимодействующие с пазами 4 креста 3, а в двух других - управляющие ролики 13, поочередно воздействующие на днуплечую собачку 8 храпового механизма.Мальтийский механизм работает следующим образом,В исходном положении собачки 7 40 и 8 находятся в зацеплении с храповыми колесами 5 и 6 соответственно и прижаты к ним .пружиной О, При повороте ведущего звенауправляющий ролик 13 воздействует на собачку 8, которая выводится из зацепления...

Номер патента: 1456297

Опубликовано: 07.02.1989

Авторы: Барцев, Бобро, Глинин, Иванидзе, Поляков, Прокопьев

МПК: B23Q 41/02

Метки: автоматической, гибкий, линии, модуль, производственный

...колесом 17, поворот которой осуществляется,например, перемещением одной из реек посредством гидроцилиндра 18. Рейки 15 и 16 снабжены поводковыми пальцами 19, перемещающимися в В радиальных пазах стола 14 и взаимодействующими с раскрытыми снизу Т-образными пазами 20, выполненными накронштейнах,закрепленйых на станочных спутниках 10.Планшайбы поворотных приспособлений 9 и поворотный стол 14 снабжены огцуозитно расположенными Т-образными направляющими 21 для приема радиальных перемещений и базирования. станочных спутников 10. Подобными же нап. равляющими 21 снабжены установочные ,позиции участка транспортера 22.Контроль угла поворота обрабатываемой детали и линейных перемещений координатных столов осуществляется посредством...

Номер патента: 1456274

Опубликовано: 07.02.1989

Авторы: Гайворонский, Прокопьев

МПК: B21J 5/04

Метки: гидропрессования, труб

...производительность пресса за счет совмещения приемов введения оправки и установки заготовки в полости контейнера, упростить конструкцию устройства за счет установки привода продольного перемещения оправки со стороны выходного конуса матрицы, а также повысить надежность работы устройства вследствие уменьшения количества уплотнений высокого давления и удобство эксплуатации. Устройство для гидропрессования труб, содержащее основание, контейнер с размещенной на выходе из его рабочей камеры матрицей, установленную в контейнере пробку, состоящую из цилиндрического корпуса и размещенного в цилиндрическом корпусе поршня со штоком, оправку с приводом продольного перемещения в виде силового цилиндра и подвижный плунжер, а также шибер,...

Номер патента: 1450074

Опубликовано: 07.01.1989

Авторы: Гаришин, Прокопьев, Солодянкин, Шишлов

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...второй триггеры 1 и 2, первый и второй элементы И 3 и 4, инвер-тор 5,Фазовый дискриминатор работает 20следующим образом.управляющий сигнал (фиг. 2 а, За)поступает на инверсные Я-входы триггеров 1 и 2, в результате чего в моменты времени между посылками управ,ляющих импульсов оба триггера нахо,дятся в единичном состоянии. В случае отставания фазы управляемого сигнала (фиг.26) от фазы управляющегосигнала (фиг. 2 а) первым по времени 30срабатывает второй элемент И 4, исигнал с его выхода (фиг. 2 г), являющийся результатом совпадения сигналас выхода инвертора 5 (фиг. 2 в), управляющего сигнала и сигнала с выхода 3первого триггера 1, устанавливаетвторой триггер 2 в нулевое состояние.Сигнал с прямого выхода второго триггера 2 (фиг. 2 д)...

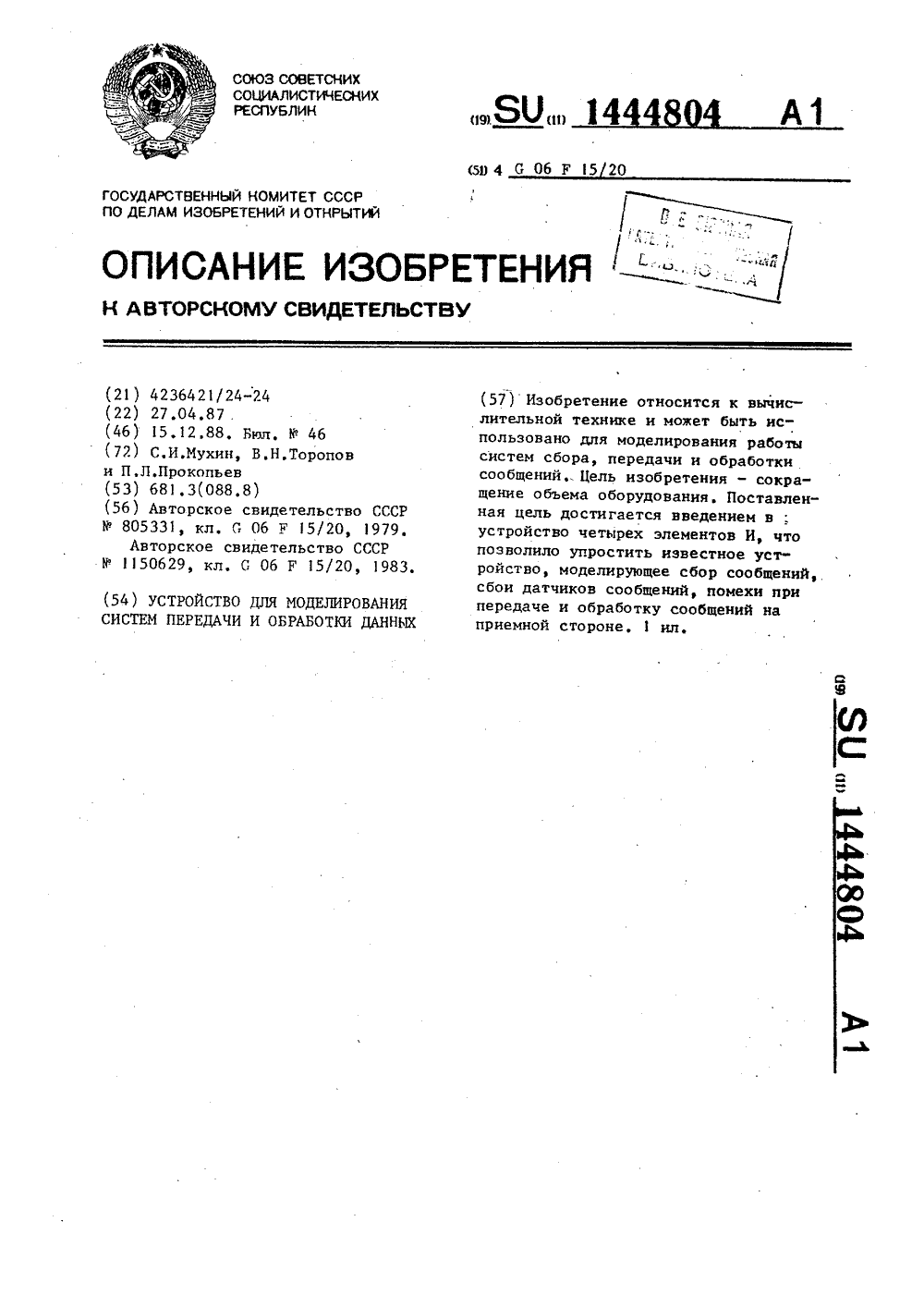

Номер патента: 1444804

Опубликовано: 15.12.1988

Авторы: Мухин, Прокопьев, Торопов

МПК: G06N 7/08

Метки: данных, моделирования, передачи, систем

...импульсов через элемент И 29, Таким образом моделируются информационные потери на входе вычислительного устройства по причине образования очереди. Счетчик 17 подсчитывает количество импульсов, определяющих число обработанных сообщений.С выхода регистра 16 сообщение поступает на первые входы схемы сравнения 18, на вторые входы которой поступает код с выхода регистра 1. Если коды совпали, то на выходе схемы сравнения 18 появляется импульс, поступающий на вход счетчика 19Счетчик 19 подсчитывает количество импульсов, определяющих количество сообщений, которые не были искажены и потеряны по тем или иным причинам в отдельных блоках вычислительного устройства системы сбора передачи и обработки данных.Вероятностные характеристики системы...

Номер патента: 1440594

Опубликовано: 30.11.1988

Авторы: Гайворонский, Пиньковский, Прокопьев

МПК: B21J 5/04

Метки: гидростатического, прессования

...высокого давления воздействует на торцовую поверхность бандажа 4, площадь которого больше площади поперечного сечения камеры высокого давления 2, поэтому усилие, возникающее от воздействия жидкости на торцовую площадь бандажа 4 больше, чем усилие, возникающее от воздейст вия жидкости высокого давления в контейнере 1, что обеспечивает допол нительное поджатие бандажа 4 к контейнеру 1. После того, как давление в контейнере 1 достигает заданной величины, начинают процесс гидро- прессования.Изобретение позволяет исключить дополнительный источник давления эа счет использования давления жидкости контейнера для дополнительного поджатия бандажа для обеспечения надеж+ ного уплотнения контейнера, что снижает затраты на изготовление устройства на...

Номер патента: 1430871

Опубликовано: 15.10.1988

Авторы: Прокопьев, Шмелев

МПК: G01N 29/02

Метки: скорости, ультразвука

...в излучателе и приемнике.На чертеже представлена схема устройства, которая содержит последовательно соединенные высокочастотныйперестраиваемый генератор 1, первыйформирователь 2 радиоимпульсов и излучатель с первым и вторым электродами соответственно на входе и на выходе (не показан), измерительную камеру 3, в которой установлены излучатель и приемник, выполненный также спервым и вторым электродами соответ- щственно на входе и выходе, первый препреобразователь 4 тока в напряжениеподключенный входом к второму электроду излучателя, второй преобразователь 5 тока в напряжение, подключенный входом к первому электроду приемника, второй электрод которого связан с формирователем 6 радиоимпульсов,заземленного выходом, Выходы...

Номер патента: 1421931

Опубликовано: 07.09.1988

Авторы: Журавлев, Прокопьев

МПК: F16H 55/08

Метки: зубчатая, передача, шевронная

...на фиг, 2 - то же, при очечном зацеплении.Шевронная зубчатая передача выполнена со смещением полушевронов 1и 2 относительно друг друга на валу 153 или полушевронов 4 и 5 на валу 6(фиг, 2).Точками а, Ь, с, й, е, Е, я, Ь,д, 1 с, 1, ш обозначены эоны контакта;Рс - окружное смещение полушеврона. 20Для смешанного зацепления с 1 акс =щ 0,4 Р для точечного о = 0,75 Р,кгде с 1 - максимальный интервал между соседними точками контакта, мм;Рх - осевой шаг зубьев м.о.в. - . 25мгновенная ось вращения, л.з.г,линия зацепления головки; л.з,н,линия зацепления ножки.На фиг. 1 и 2 показано, как осуществляется смещение полушевронов.Уголсмещения полушевронов определяется выражением ЧЛмакс(О 9 - 1 1)с2 РУХгде ь - угловой шаг зубьевПри работе шевронной...

Номер патента: 1414414

Опубликовано: 07.08.1988

Авторы: Александрова, Бочков, Егорова, Макарушина, Прокопьев, Семенов, Степанова, Фрайман

МПК: B01D 21/08, C02F 1/52

Метки: аппарат, вод, шламовых

...конуса 2 на 2-3 см и имеющим угол наклона образующей к гориоэонтали, равный 10-15 , Аппарат содержит патрубки 6 и 7 для разгрузкикрупного материала и мелкого сгущенного продукта соответственно и сливной желоб 8 для осветленной воды, Целесообразно конус 2 выполнить с соотношением его высоты и основания, равным 3;2,Аппарат работает следующим образом.Осветляемая суспензия через эагрузочььй патрубок 3 поступает в конус 2, предназначенный для классификации исходного материала ло определенному классу крупности. Здесь суспензия разделяется на два продукта; осадок крупных частиц и слив жидкой фазы, содержащей мелкую фракцию твердой фазы. Размер граничного зерна разделения при прочих равных условиях можно регулировать путем изменения...

Номер патента: 1413115

Опубликовано: 30.07.1988

Авторы: Галеев, Гусев, Дияров, Зайнуллин, Кемалов, Насретдинов, Печеный, Прокопьев, Санников, Солодова, Тихонов, Фахрутдинов

МПК: C10C 3/04

Метки: битума

...изменении массового соотношения нефтяной остаток,: ПАБСдо 60:1 свойства окисленногобитума с добавкой и свойства битума,полученного без использования добавки, практически не отличаются (см,опыты 19, 20 табл. 3),Повышение температуры процессаокисления смеси нефтяной остаток иПАБС до 230 фС также показывает улучшение свойств битума в сравнении сбитумом, полученным окислением нефтяного остатка без использованияТаблица 1 Получено Взято Содержание Содержание Продукты окисления Исходные реагенты гТмас.7 Гудрон 1032,8 96,8 1000 93,7 Битум 67 19,2 1,8 Черный соляр ПАБС Газы окисления 15и потери 1,4 1067 100 1067 100 Итого 3 14131 ПАБС при той же температуре процесса. Так, результаты проведенных анализов показывают, что температура размягчения...

Номер патента: 1401567

Опубликовано: 07.06.1988

Авторы: Лондон, Петров, Прокопьев, Томашевич, Цыбульский

МПК: H01P 5/12, H03H 7/48

Метки: генераторов, колебаний, мощностей, сложения, электрических

...проводников 9 выполнены пар отрезков линий. В каждой такойпаре параллельно соединены между собой на концах участок ДЛП 3 и равныйему по длине участок коаксиальной линии с соответствующей частью РР 2,Концы последней пары линий короткозамкнуты. При таком включении РР 2расширяется рабочая полоса частот, впределах к-рой имеет место высокаяразвязка, допускается увеличенныйразброс номиналов РР 2. 1 ил. значительно больше, чем глубина проникновения в них на высоких частотах.Развязывающие резисторы 2 обеспечивают согласованный режим и взаимную развязку генераторов 1 в случаях нарушение рабочего режима. Для расчета развязки генераторов 1 в предлагаемом устройстве, обладающем циклической симметрией относительно входов, используют метод...

Номер патента: 1399740

Опубликовано: 30.05.1988

Авторы: Мухин, Прокопьев, Шабанов

МПК: G06F 9/50

Метки: переменного, приоритета

...элемент И 6, Кодыприоритетов с регистров 9 поступаютна дешифраторы .10, с которых подаются на группы входов блоков 11 сравнения, на последние входы блока 11 подается содержимое регистра 1 сдвига. Сигнал сравнения с одного из выходов блоков 11 сравнения открываетсоответствующий элемент И 4. В случаеотсутствия запроса от устройства,имеющего приоритет, равный наивысшему в данный момент, на выходах группы элементов И 4 сигнал отсутствует,элемент ИЛИ-НЕ 5 остается открытым исигнал с его выхода открывает соответствующий элемент И 6 по третьемувходу, Тактовые импульсы с входа 17следуют через соответствующий открытый элемент И 6 на управляющий входрегистрасдвига. Начинается сдвигсодержимого регистра в заданном направлении....

Номер патента: 1382933

Опубликовано: 23.03.1988

Авторы: Дубовцев, Прокопьев, Тюрин, Шиляев

МПК: E21B 47/02

Метки: инклинометр

...расположенные по окружности точечныедиафрагмы 14-16 со встроенными светофильтрами 17-19 с разной длиной волны пропускания, например светофильтр17 - "красный", светофильтр 18 - "зеленый", светофильтр 19 - "синий".На поверхности непрозрачного эк5 рана 9, обращенной к магнитной стрелке 12, выполнена кольцевая наклоннаядиафрагма 20, причем оси симметрии,проходящие через точечные диафрагмы14-16 и кольцевую диафрагму 20, пересекаются в точке, совпадающей с центром вращения универсального шарнира8, а второй источник 5 света расположен с возможностью оптическоговзаимодействия через кольцевую нак" 25 лонную диафрагму 20 и три точечныедиафрагмы 14-16 с светофильтрами17-19.Инклинометр работает следующимобразом.На кабеле (не показан) инклинометр...

Номер патента: 1360778

Опубликовано: 23.12.1987

Авторы: Иевлев, Кильдеев, Остафьев, Прокопьев, Федорович, Эннан

МПК: B01D 35/06

Метки: механических, потока, примесей

...вод, ст,при ч = 0,2 м/с), помещенную в магнитное поле напряженностью 810 кА/м, параллельное ее поверхности, добиваясь создания поверхностного фильтрующего слоя, После получения фильтрующего слоя (коэффициент проскока становится меньше З )при тех же параметрах магнитного поля и тех же скоростях потока в сечении фильтрующей перегородки проводит"ся очистка потока путем пропусканияего через фильтрующий элемент, Очистка сварочного аэрозоля проводитсяпри 10-50 С,П р и м е р 1, Создание фильтру-.ющего элемента и последующая Фильт-.рация проводятся на установке, изображенной на фиг, 4 На фильтрующуюперегородку 4, изготовленную из волокнистого клеезакрепленного материала, со скоростью в сечении фильтра0,23 м/с наносится сварочный аэрозоль,...

Номер патента: 1353838

Опубликовано: 23.11.1987

Авторы: Авдеев, Боровский, Вольхин, Коробов, Мандель, Плахотин, Прокопьев, Шелоумов

МПК: C23D 5/02

Метки: эмалирования

...управления в процессе фиксации изделия,что.исключает силу трения и снижаетизгибающий момент, действующие назахваты, в результате чего повышает ся надежность устройства в целом,При этом упрощается конструкция устройства и обеспечивается автоматизация приема и выдачи изделий различныхтипоразмеров без переналадки. 6 ил,2лий 6 эа внутреннюю поверхность. Вполой оси 8 размещен подпружиненныйшток 11 с регулируемой головкой 12,с которой соединены игольчатые рыча ги 10Механизм управления захватом выполнен в виде рычагов 3 и 14, снабженных роликами 15 и 16, взаимодействующими с копирами 17 и 18 соот ветственно. Рычаги 13 и 14 однимконцом шарнирно связаны с подвижнымкорпусом 1 карусели 2, другим взаимодействуют с игольчатым захватом 4,причем...
