Прохоров

Номер патента: 1353334

Опубликовано: 23.11.1987

Авторы: Бернасовский, Зенин, Никитин, Прохоров, Чернявский, Якшов

МПК: A01B 35/20

Метки: культиватора, орган, рабочий

...их обработке на повьшенных 10 скоростях.На фиг. 1 изображен рабочий орган культиватора, вид сверху; на фиг. 2 - узел 1 на фиг. 1.Рабочий орган культиватора состо ит из стойки .1, односторонней плоско- режущей лапы 2 с вертикальным щитком 3Лезвие 4 лапы 2 расположено под углом с к направлению движения. 20Вертикальный щиток 3 расположен под углом Д 1 к направлению движения А и в растворе угла Ы между лезвием 4 и направлением движения. Передняя часть щитка 3 имеет режущую кромку 5, которая образует с направлением движения угол резанияо25 Рабочий орган культиватора, содержащий стойку и одностороннююплоскорежущую лапу с вертикальнымщитком и лезвием, расположеннымпод углом к направлению движения,о т л и ч а ю щ и й с я тем, что,с целью...

Номер патента: 1352290

Опубликовано: 15.11.1987

Авторы: Пантилеев, Прохоров, Шестаков

МПК: G01N 1/04

Метки: грейферный, дночерпатель

...Дночерпатель опускают на дно. При этом ослабляется натяжение замыкающего каната 6, двуплечие рычаги 4 и 5 опускаются на челюсти 1 и 2 и выдвигают шарнирные скобы 15 из пазов а двуплечих рычагов 4 и 5, чем расстопориваются челюсти 1 и 2. 50Затем выбирают замыкающий канат 6 при помощи грузоподъемного устройства. Блоки 17 на рычагах 4 и 5 с запасованным на них замыкающим канатом 6 начинают сближаться, и противоположные концы двуплечих рычагов 4 и 5 давят на ролики 16 и закрывают челюсти 1 и 2, внедряя их в грунт. При закрытии челюстей 1 и 2 дночерпателя крышки 7 опускаются ниже пальцев 12 и под собственным весом закрывают окна в челюстях 1 и 2. После смыкания челюстей 1 и 2 дночерпатель отрывается от грунта и производится его подъем...

Номер патента: 1350426

Опубликовано: 07.11.1987

Авторы: Прохоров, Прохорова

МПК: F16H 37/12

Метки: зубчатый, механизм

...звена,Цель изобретения - расширение кинематических возможностей зубчатого механизма путем обеспечения одновременного осевого возвратно-поступательного и возвратно- вращательного движения ведомого зубчатого звена.10На чертеже приведена схема зубчатого механизма.Зубчатый механизм содержит установленное в корпусе 1 с возможностью вращения вокруг оси О - 02 веду 1 цее зубчатое колесо 2 и взаимодействующее с ним и установленное с возможностью вращения и поступательного перемещения вокруг и вдоль своей оси О, - Оз ведомое зубчатое звено 3. Ведомое зубчатое звено 3 выполнено из магнитного материала в виде круглого 20 полого цилиндра с зубьями 4, нарезанными по периметру окна 5 произвольной формы, образованного в стенке этого цилиндра, а...

Номер патента: 1350396

Опубликовано: 07.11.1987

Авторы: Кацюба, Прохоров, Филиппов, Харченко, Шелковников

МПК: F16D 13/72

Метки: муфта, фрикционная

...5, В последнем случае в бурте 7 и торцовых стенках каналов 8выполняются осевые прорезы 1 О на максимальную глубину сопряжения рядовсквозных радиальных отверстий 6 сбоковыми поверхностями пазов, предназначенные для пропуска смазки изканалов 8 к тонкостенным частям обода барабана 5,При подводе смазки к барабану 5,например, слева от ступицы 9 (фиг,1),справа от нее на ободе барабана ограничительный бурт, аналогичный бурту7, отсутствует, его функцию выполняют торцовые стенки каналов 8.При толщинах обода барабана 5 более 12 мм вместо каналов 8 выполняются осевые сверления в ободе заглушенные с обоих торцов и объединенныемаслосборником кольцевого типа (коль 96 цевой пооточкой в ободе) для подвода смазки.Муфта работает следующим образом.При...

Номер патента: 1349955

Опубликовано: 07.11.1987

Авторы: Комаров, Прохоров, Тишинов

МПК: B23Q 3/15, B23Q 7/00

Метки: круглого, стола, электромагнитного

...(1 - -2 м/мин при обработке ферритовых деталей). Перед заходом под шлифовальный круг и во время обработки прижим деталей к поверхности стола осуществляется магнитным полем (намагниченная зона 1) . После шлифования обработанные детали попадают в немагнитную зону(обладающую малой остаточ ной намагниченностью 5 - с мТ,) и удаляются со стола правильным кольцом, его наружным ободом с фасонными пазами 10, покрытыми эластичным материалом. Со стола обработанные детали поступак)т в разгрузочный лоток 6. 9955Правильное кольцо вращается в направлении вращения стола посредством могор-редукто)а 3, при этом скорость вращения наружного обода лиска пра вил ьюго кольца несколько прсвышает скорость вра щения магнитого сто,а станка.Отходы шлифования на...

Номер патента: 1348907

Опубликовано: 30.10.1987

Авторы: Костин, Напольских, Овечкин, Петрова, Прохоров

МПК: G11C 11/22

Метки: информации, накопитель, сегнетоэлектрический

...сегнетоэлектрической пластины.Так как электроды записи-считывания могут быть выполнены типовымиприемами фотопечати, то их выполнение проще, чем выполнение электродовзаписи-считывания известного устройства,Изобретение может быть распространено и на случай матричной конструкции накопителя при исполнении электродов нулевого потенциала в виде полосообразных резистивных слоев проводящего материала на гибкой двусторонней печатной плате с переходными отверстиями для монтажа проволочных электродов возбуждения каждой строки. В устройство входит одна демпфирующая прокладка, а электрод нулевого потенциала, размещенный контактно с одной из проводящих пластин, выполняет дополнительную функцию экранирующего элемента совместно с корпусом,...

Номер патента: 1348346

Опубликовано: 30.10.1987

Авторы: Алексанян, Аносов, Берлин, Ениколопов, Забористов, Минскер, Пикалов, Прохоров, Прочухан, Сангалов, Толстиков

МПК: C08F 2/06, C08F 210/12

Метки: бутилкаучука

...схеме, в качестве полимеризатора используют реактор н видеметаллической трубы 1 (фиг,1) длиной16000 мм и диаметром 50 мм с приваренным к ней патрубком 2 введениясырья. В реактор с помощью фланцено 50го соединения 3 вмонтирован nатрубок4 ввода катализатора, имеющий длину1400 мм, диаметр 25 мм и равномернораспределенные по длине 12 отверстийдиаметром 1,5 мм с расстоянием между55ними 100 мм,Перед работой реактор-труба 1 спомощью фланца 3 и патрубка 4 подсоединяют к линии подачи катализатора, а через патрубок 2 - к линии подачи сырья. Систему продувают инертным газом. Включают подачу предварительно охлажденного растнора катализатора (0,27,-ый раствор Л 1.С 1 з н хлорэтиле) и устанавливают постоянную скорость его подачи через патрубок 4,...

Номер патента: 1348098

Опубликовано: 30.10.1987

Авторы: Малков, Прохоров, Прохорова

МПК: B23F 17/00

Метки: зуборезному, зубчатых, колес, станку

...промежуточное зубчатое колесо 14 с неподвижной осью и установленным наэтой оси кулачком 15 с коромыслом16, жестко связанным с водилом 17блока сателлитов 12, В корпусе 1устройства размещен также механизм вэменения амплитуды перемещения штока, выполненный в виде управляющегочервяка 18, эацепляющегося с червячным колесом 19, на оси которого установлен кривошип 20 переменногорадиуса с полэуном 21 на конце, расположенным в кулисе 7, Механизм вращения шпинделя через приводной червяк 6 связан с управляющим червяком18 механизма изменения амплитудыдополнительной кинематической цепью1348098 ВНИИПИ Заказ 5149/1,2 Тираж 969 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 жашей муфту 22 включения. Промежуточное колесо установлено...

Номер патента: 1346197

Опубликовано: 23.10.1987

Авторы: Ахтеров, Брусиловский, Ламбрев, Манусов, Парижер, Пеклер, Прохоров, Рейт, Сайдалиев, Стеркин, Фаблов, Эйдельзон

МПК: B01D 37/04

Метки: лакокрасочных, периодическим, процессом, фильтрации

...т, е. при мало изменяющихся сечениях каналов фильтровальных элементов. Выходной сигнал с блока сравнения 15 поступает на регулятор температуры 16 и от него на исполнительный механизм 17 регулирующего органа 3 подачи теплоносителя в теплообменник 2.Если ЬР/рс(ХР/р ) з, то происходит увеличение подачи теплоносителя в теплообменник 2 через регулирующий орган 3, вызывающее уменьшение вязкости фильтруемого материала и соответствующее увеличение отношения ХР/р П ри достижении условия КР/р)/ЛР/рз происходит по сигналу регулятора 16 остановка исполнительного механизма 17 регулирующего органа 3 до тех пор, пока вновь с выхода блока 15 сравнения не поступит сигнал о возникновении условия КР/ у.с.3,ЬР/ р,) э.Управление работой...

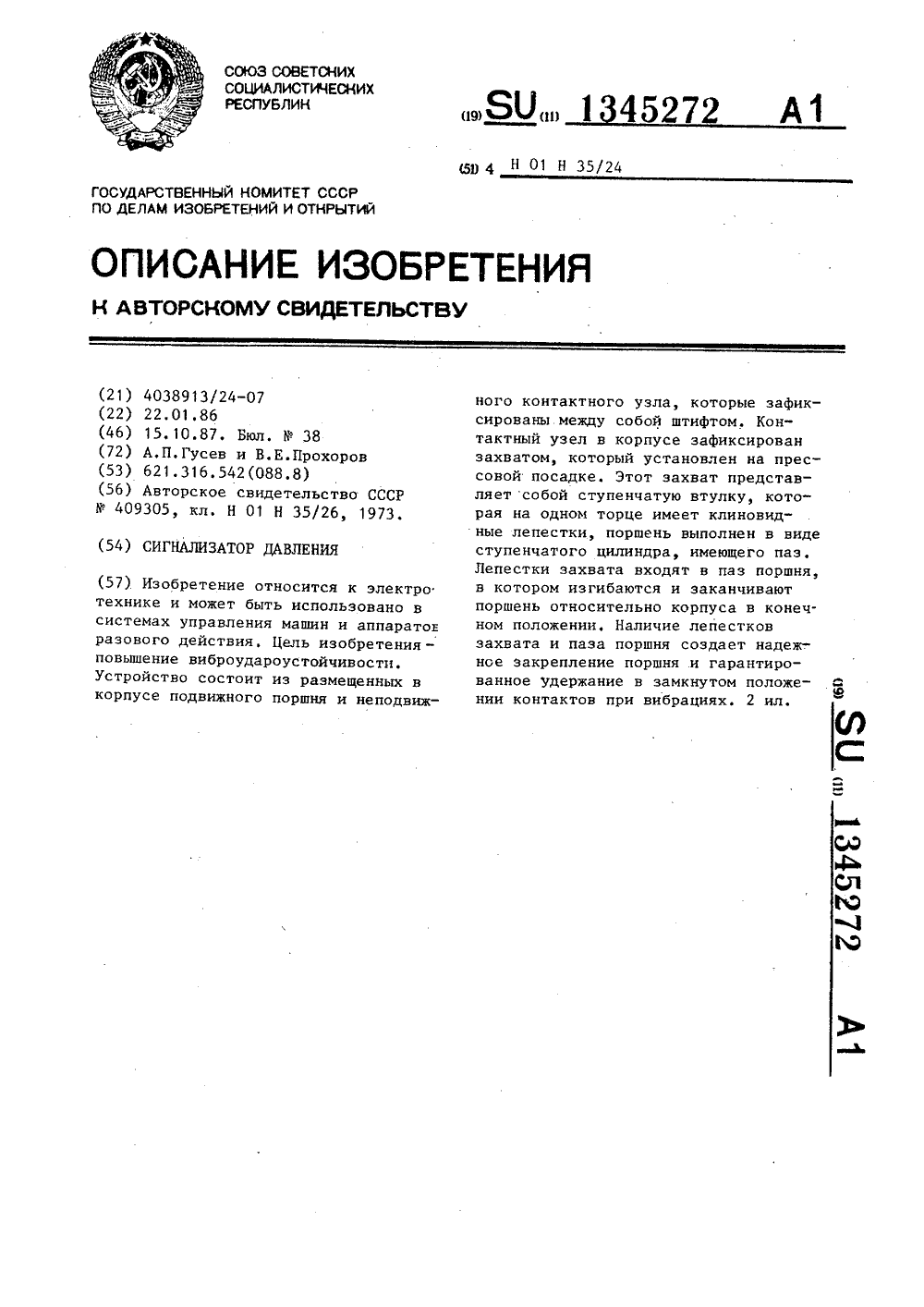

Номер патента: 1345272

Опубликовано: 15.10.1987

Авторы: Гусев, Прохоров

МПК: H01H 35/24

Метки: давления, сигнализатор

...от поверхности торца в тело поршня.Контактный узел 3 выполнен в видедвух изоляционных цилиндрическихшайб с отверстиями под неподвижныеконтакты (гнезда) 7.Контактный узел 3 н корпусе 1 зафиксирован захватом 8 установленнымна прессовой посадке.Захват 8 представляет собой ступенчатую втулку, на одном торце имеющую клиновидные лепестки,Сигнализатор на резьбе устанавливается в камеру. Давление, возникающее в камере с усилием Р действуетна поршень 2. Поршень 2 в исходномположении, относительно корпуса 1,удерживается штифтом 4. При определенном расчетном давлении штифт 4разрушается, освобожденный поршень 2перемещается внутрь корпуса сигнализатора, при этом контактная перемычка 6 по отверстиям контактного узла3 заходит в контакты (гнезда) 7,...

Номер патента: 1341641

Опубликовано: 30.09.1987

Авторы: Блудов, Прохоров

МПК: G11C 19/00

Метки: запоминающее

...поступают в блок 5, на информационные входы демультиплексоров 17 и 18 соответственно. На управляющие входы демультиплексоров подается код от шифратора 7. При р =0 (строка начинается в блоке 15) выходное слово блока 15 через демультиплексоры 17 и элементы ИЛИ 19 поступает на регистр 21, где и сдвигается влево на число разрядов, соответствующее адресу начального бита. Аналогично выходное слово блока 16 через демультиплексоры 18 и элементы ИЛИ 20 поступает на регистр 22. Параметр сдвига поступает на управляющие входы регистров 21 и 22 с выхода регистра 2 адреса начального бита. При р =1 (строка начинается в блоке 16) выходное слово блока 16 через демультиплексоры 18 поступает на элементы ИЛИ 19 и далее на регистр 21. Выходное слово блока 15...

Номер патента: 1341036

Опубликовано: 30.09.1987

Авторы: Акулов, Козлов, Прохоров, Таршис

МПК: B27L 5/00

Метки: лущильный, станок

...гидроцилиндра 12 с траверсой 6 выполнено через зубчато-реечный механизм 13, шестерню 14, червяк 15 и червячное колесо 16, которое 30 смонтировано на эксцентриковом валу 17. Лущильный станок работает следующим образом.При движении суппорта 5 перемеща ется поршень дополнительного гидро- цилиндра 11, при этом жидкость изпод поршня дополнительного гидроцилиндра 11 поступает в управляющий гидроцилиндр 12, перемещая его пор шень, при этом усилие со штока поршня управляющего гидроцилиндра 12 13. Суппорт перемещает поршень дополнительного гидроцилиндра 11, жидкостьиз-под поршня которого поступает вуправляющий гидроцилиндр 12. Последний перемещает траверсу 6 и изменяетзазор между ножом ножедержателя иприжимной линейкой 7, что увеличивает...

Номер патента: 1340741

Опубликовано: 30.09.1987

Авторы: Жданов, Прохоров, Родин

МПК: A47B 97/04

Метки: мольберт, складной

...рачки и кцц(дми 4 уста;(В (ив,(н 3 и;ццрцых крциТг ицдх 3, а ч;3 (к;ч 3 7 3(ц.(3(цл 3 Ицл регулирцвочцые 311;3 3333(ы1;3 крзицц.нрждтсли гд. 45 цавливдк)т цоценчцый хгцлковый элемент 13 столика, затем, раздвигая передние ножки треноги, устацдвливают рамку столика в гор(3.(ццтдг(нох положении и фиксируют барзшкзчи 12. 1 д холковый элемент 13 устднавливается подрал(ник или картон, который закрепляется струбцицой 11.Склдлывается мольберт в обратном порядке.Преллагаемдя конструкция мольберта цц (воляет компактно размещать столик внутри осевого пространства треноги во время транспортировки и быстро раскладывать в рабочее положение, при этом столик полуавтцмдтически самоустацавливается в горизоцтдльццм положении. Способствуют этому...

Номер патента: 1339050

Опубликовано: 23.09.1987

Авторы: Ковальчук, Копкарев, Прохоров

МПК: B65B 7/20

Метки: закрывания, крышки, механизм, откидной, открывания, ящика

...24.Ящик 30 устанавливается на приемный стол и фиксируется таким образом,что петли 31, соединяющие откиднуюкрышку 32 с ящиком 30, оказываютсясоосными с валом 2 поворотного рычага 3 в пределах погрешностей, обусловленных допусками размеров ящиков. 30После этого сжатый воздух или маслоподается в полость левого цилиндрадвигателя 6, связанная с поршнями рейка 5 перемещается вправо, производя поворот вала шестерни 4 и вала 2с рычагом 3 в сторону ящика 30 доконтакта опор 21 каретки 8 с поверхностью крышки 32, при этом планка 33крышки 32, служащая для повышенияжесткости последней и размещения эле 40ментов крепления петель 31, оказывается в зоне захвата зажимных губок 12.Сжатый воздух (масло) подается вбесштоковую полость цилиндра 19,что...

Номер патента: 1336105

Опубликовано: 07.09.1987

Авторы: Захарян, Красовский, Кузнецов, Леонтьев, Матвеев, Прохоров, Раев, Шотов

МПК: G11C 11/14

Метки: доменное, запоминающее

...адреса подпрограммы применительно к микропроцессорному комплекту К 1804 следующий. Если код микроинструкции равен О 01, два старших бита адреса подпрограммы поступают на схему 35 формирования адреса микрокоманды 40 из регистра 28 режима, в противномслучае - из регистра 24 микрокоманд.Содержимое регистра 28 режима передается через мультиплексор 33 по сигналу,формируемому с выхода логических схемИ 29, 30, 31 и НЕ 32. Схема 35 формирования адреса микрокоманды формирует адрес подпрограммы обслуживания того типа ДИМ, который используется в накопителе. Выполняется чтение текущего адреса в блоке 15 ДИМ. Управляющая информа ция, задающая временную диаграмму работы конкретного типа ДИМ, поступает от блока 37 микропроцессорных секций по группе...

Номер патента: 1335811

Опубликовано: 07.09.1987

Авторы: Копкарев, Прохоров

МПК: G01B 5/02

Метки: изделия, используемого, компенсатора, сборке, толщины

...е.осевом направлении, и закрепленныйодним концом на измеритеггьной стойк-:7 базовый шток 14, друго коне которого контактирует с ложементом 13. Устройство работает следующим об-разом,В исходном состоянии привод 12удерживает штангу 11 с измериелг)ЕОЙ ца Е;егг;с кР Н,;)сталью б, а што,50,емс;Етсгг 13,. гри этом дат к 9,)афг :; . стклоцецие толщины к:енсе,сг)р". ". асЕроечцого зна,с ц 5, Е:. Е,. стойкой 7 и кареткой 8 в крайнем положении на за;аггцэм расстоянии от оправок 3. . Ер цессе измерения, косеа Оправкии . загружены измеряемыми дега.:Еями ) и 6 и эафиксироае)е г)ООсцс с 00 твствецно со стОЙ кой 7 и штоком 14 привод 12 перемещает н гангу 1 ц )абочее положение, ПОИ г 0" ОГ) ) 55 Э Г), Гг-" Цая С ОЙка и Опорггыц накоцс Нес 10...

Номер патента: 1335640

Опубликовано: 07.09.1987

Авторы: Бадаев, Бородулина, Волох, Прохоров

МПК: E02B 15/00

Метки: гидравлической, каналов, облицованных

...поплавок 11, расположенный с задней стороны щита 4. При- ЗОспособление 2 выполнено в виде опорных роликов 12, присоединенных к щи-. ту 4 с передней и задней сторон и опирающихся на откосы канала 3, Пози-, цией 13 обозначены наносные грунты в канале 3.Устройство работает следующим образом.Щит 4 вручную устанавливают в канал 3 перед участком, предназначен ным для очистки, Сразу же после установки щита 4 он перегораживает канал 3, в результате чего возникает перепад уровней воды до и после щита 4. От возникающего за счет этого усилия щит 4 перемещается вдоль канала 3, Одновременно поплавок 11 поднимается 40вверх и через гибкую тягу 10 приоткрывает шибер 7, под которым проте- кает поток воды со значительной скоростью, размывая наносные...

Номер патента: 1333612

Опубликовано: 30.08.1987

Авторы: Ковальчук, Копкарев, Прохоров

МПК: B65B 7/20

Метки: закрывания, крышками, откидными, подачи, ящиков

...допусками размеров ящиков,По команде блока 54, управления, вызванной срабатыванием датчика 45, рабочаясреда подается в полость нижнего цилиндра двигателя 21, связанная споршнями рейка 22 перемещается вверх,производя поворот вала-шестерни 23 с 10рычагом 24 в сторону крышки ящика 15.В завершающей фазе поворота рычагаплощадка 29 опускается на крьппку 37вблизи планки 42 и, войдя в соприкосновение с поверхностью крышки штырями 35 и 38, прекращает дальнейшеедвижение. Рычаг 24, продолжая поворачиваться, совершает дополнительныйход перебега для более надежного контакта с крьппкой 37, при этом проушины 2025, сжимая пружины 31, перемещаютсясвоими отверстиями 26 вниз по стой-.кам 28 так, что фиксирующие элементы30 последних...

Номер патента: 1330094

Опубликовано: 15.08.1987

Авторы: Артамонова, Бражкина, Морозова, Павлушкина, Прохоров, Силко, Федорова, Шапиро, Шитова

МПК: C03C 3/093

Метки: стекло

...строительстве.Цель изобретения - расширение температурного интервала кристаллизации.В качестве сырьевых материалов для 1 О получения стекла используют песок, глинозем, барную кислоту или буру, соду, мел, оксид цинка, серу черенковую, барий углекислый.Варку стекла производят при 1400- 15ь1460 С, вырабатывают стеклоизделия при 1120-1240 С.Стекло имеет янтарную окраску. Степень глушения легко регулируется. Стеклоиздеяия можно получать различ ных размеров и конфигураций, заглушенными частично. Благодаря широкому интервалу кристаллизации глушение можно получить в виде разводов, спиралей, 25Составы известного и предлагаемых стекол. даны в табл.1, их свойства - в табл.2. Стекла могут быть использованы для выработки широкого ассортимента...

Номер патента: 1326822

Опубликовано: 30.07.1987

Авторы: Прохоров, Прохорова

МПК: F16H 19/02

Метки: зубчатый, механизм

...размещенными в нем эвольвентным круглым зубчатым колесом 2 и некруглым колесом 3. Последнее ус 20 1х д х - (а - ЬЧ)3 соэ+ у эи3ц Чэи , + у соэ ц ц+ 11 аы + Ьи 1 - г 1 Г 1-н т а аЗ ом положении механиз-45 м- угловая координата круглогозубчатого колеса 2;радиус основного цилиндракруглого зубчатого колеса 2 работе зубчатого механизма е эвольвентного зубчатого ковокруг оси 0 с постоянной скоростью д преобразуется ение зубчатого колеса 3 вокруг с постоянной угловой ском и радиальное перемещение олеса вместе с полэуном 5 в якщих 4 корпуса 1 вдоль межП 5 л а эобрете я вращен леса 2 углово во вра оси О ростью этого напр авл межосевое расстояние в где ц - передаточное отношение;Ь - постоянная зацепления, равная отношению радиальногоперемещения...

Номер патента: 1326809

Опубликовано: 30.07.1987

Авторы: Городкин, Кордонский, Прохоров, Шульма

МПК: F16D 37/02

Метки: муфта, порошковая, электромагнитная

...- расширение функциональных возможностей путем обеспечения регулирования нращающегося момента.На чертеже схематически представлена электромагнитная порошковая муфта, общий вид.Мухта состоит иэ расположенной на ведущем валу 1 ведущей полумуфты 2, выполненной в виде магнитопровода из магнитомягкого материала с полюсными наконечниками 3 и катушкой возбуждения 4, На ведомом валу 5 расположена ведомая полумуфта 6, выполненная н виде герметичного полого цилиндра из немагнитного высокотеплопроводникового материала, заполненного Ферромагнитной суспензией 7 с дисперсионной средой в виде термочувствительного вещества, имеющего существенную зависимость вязкости от температуры (например носк). На ведомой полумуфте (герметичном полом цилиндре) 6...

Номер патента: 1326733

Опубликовано: 30.07.1987

Авторы: Бурик, Дун, Левин, Прохоров

МПК: E21D 7/00

Метки: зумпфа, ствола, шахтного

...стенками 4 бункера, выполненными откидывающимися, направляющих 5 со стопорами 6 в верхней части и скоб 7. Подъемный механизм 2 соединен с вершиной конуса упругого днища, установленного с возможностью осевого перемещения вершиныконуса по отношению к его основанию, абункер 1 размещен в направляющих 5 свозможностью перемещения по ним до взаимодействия со стопорами 6. Устройство для очистки зумпфа шахтного ствола работает следующим образом.Просыпавшаяся горная порода улавливается в бункер 1 и накапливается в гибком конусном днище 3. После заполнения бункер 1 подъемным механизмом 2 по направляющим 5 поднимается. На уровне около- ствольного двора направляющие 5 оборудованы стопорами 6, в которые при движении вверх упираются скобы 7...

Номер патента: 1326685

Опубликовано: 30.07.1987

Авторы: Власов, Зенина, Купервассер, Прохоров, Рогачевский

МПК: D06B 3/08

Метки: виде, крашения, многоцветного, мотков, текстильного

...для отдельных участков. Так, верхние участки окрашиваются в более светлые тона, нижние - в более темные.При этом время крашения определяется по формуле1л ( . + )у У где- время воздействия (контакта) раствора на заданныйучасток материала, с;С, - время воздействия растворана весь материал, с;Ч - скорость движения материалав вертикальном направленииотносительно раствора, м/с;К - опытный коэффициент.Операция обработки паром.В процессе паровой обработки уровень растворов опускается ниже мотков, растворы доводят до кипения и3 13266 мотки обрабатываются паром, образовавшимся при вскипании растворов. Время обработки 1-8 мин.Операция промывКи.5Промывку мотков осуществляют в два этапа. На первом этапе мотки промывают путем протока моющего...

Номер патента: 1326271

Опубликовано: 30.07.1987

Авторы: Залем, Королева, Лямина, Огилец, Прохоров, Цупренкова, Шашкина

МПК: A61K 7/00

Метки: кожи, крем, лица

...созданиерасплава, а введение больше 10 мас,Йнарушает его структуру,В качестве биологически активнойдобавки расплава используют масляныеэкстракты конского каштана и цветковкалендулы 1,0-4,0 мас. , введение ихменьше 1,0 мас.не обеспечивает создания эффекта сужения кровеносных капилляров, а больше 4,0 мас.Х создаетизбыточный эффект сужения кровеносных капилляров.В качестве консерванта крема применяют комплекс; метиловый эфир пара.оксибензойной кислоты 0,2-0,6 мас. .,пропиловый эфир параоксибензойнойкислоты 0,05-0,3 мас,и парафор"мальдегид 0,01-0,05 мас. . Если ихсодержание ниже нижнего предела,необеспечивается консервирующий эффект,а если вьппе верхнего предела возникает определенный раздражающий эффект на коже.Для создания...

Номер патента: 1324645

Опубликовано: 23.07.1987

Авторы: Баринова, Бережная, Прохоров

МПК: A61B 10/00

Метки: диагностики, лабораторной, стронгилоидоза

...хлористого натрия. Результаты представлены в табл. 1, иэ которой видно, что при использованииводы положительные результаты показывают 54,5+6,7% анализов, а при ис 45 2пользовании 0,6-1,27-ных растворов хлористого натрия доля положительных результатов воэростает до 80,0-96,47 (р с 0,01). Наиболее высокая выявляемость личинок наблюдалась при применении 0,9-1,27-ных растворов (85,5- 96,4%), При средней интенсивности инвазии результаты всех анализов Фекалий, как при использовании воды, так и солевых растворов, положительны.Наблюдается также разница в средних числах личинок в исследованных навесках фекалий при применении разных жидких сред , представленных в табл. 2. Это число при низкой интенсивности инвазии повышается с 0,75...

Номер патента: 1320714

Опубликовано: 30.06.1987

Автор: Прохоров

МПК: G01N 15/06

Метки: жидкости, концентрации, массовой, нерастворимых, частиц

...С, ц =85 мг/л и С м ц = 430 мг/л.Объем проб составлял 0,05 л. Исход- .ной жидкостью в пробах являлась дистиллированная вода (плотность10 кг/м ), Пробы делились на двезчасти по 0,025 л, а необходимое увеличение плотности производилось с помощью йодистого калия (5-нормальныйраствор, плотность 1,6 10 кг/м ),Затем обе пробы подвергались центрифугированию на центрифуге ЦЛНврежиме: скорость 5000 об/мин, продолжительность 5 мин. Полученныеосадки гидростатически взвешивали наторсионных весах ТС. Результатывзвешивания соответственно равныР =2,6 мг с; Р,=18,3 мг с;35Р,г =1,5 мг с; Р=16,7 мг с.Расчеты массовой концентрации определяли по Формуле: где 8 - ускорение силы тяжести,. м/сС - массовая концентрация часП3,45 тиц, кг/ми- плотности жидкости в...

Номер патента: 1320299

Опубликовано: 30.06.1987

Авторы: Власов, Зенина, Купервассер, Прохоров, Рогачевский

МПК: D06B 5/12

Метки: давлением, отделки, текстильных

...жидкостных обработок и температурный режим как в процессе крашения, так и в процессе промывок определяются видом обрабатываемого материала. 5 10 15 20 25 30 35 2На трубопроводах 18, 21 и 24 соответственно размещены приспособления 47 - 49 для омагничивания растворов.Источник 50 моющего раствора через электромагнитный клапан 51 соединен с тру бопроводом 27.Материалы 14 и 15 крепятся соответственно на держателях 16 и 17 с помощью зажимов 52 и 53,В основных емкостях 1 и 2 расположены нагреватели 54 и 55.Устройство работает следующим образом.Цикл жидкостных обработок.Красильные растворы разных цветов, заливаемые в резервуары 11 - 13, поступают по трубопроводам 18, 21 и 24 в ссютветствующие дополнительные емкости 3 6, а так же в основные...

Номер патента: 1318844

Опубликовано: 23.06.1987

Авторы: Демчук, Кашевский, Кордонский, Прохоров, Шульман

МПК: G01N 11/00

Метки: вязкости, жидкости, магнитном, поле

...гО = -а аь= М ЗО 35 формула изобретения Составитель В.ВощанкинТехред А.Кравчук Корректор Л.Патай Редактор Н,Тупица Заказ 2500/34 Тираж 776 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 где а - радиус немагнитной частицы,При размерах. а - 1 мкм и М = 100 Гс-8 величина 11 составляет 10 Зрг, что значительно больше энергии теплового- 4движения ( .- 10 Зрг) . Следовательно, тепловое движение частиц не сможет предотвратить образование крупных агрегатов из немагнитных частиц, Таким образом, ориентированные вдоль силовых линий магнитного поля агрегаты в значительной степени увеличивают сопротивление...

Номер патента: 1317040

Опубликовано: 15.06.1987

Авторы: Володин, Дорофеев, Крутова, Прохоров, Сеитова, Серков

МПК: D01D 13/00

Метки: вискозного, волокна, волокон, жидкостной, машине, отделки, химических

...в барке подвергаются непрерывному воздействиюколков уравнивающих валиков, слойна выходе из устройства обладает высокой равномерностью по толщине,а также структурной связью, обеспечивающей его дальнейшую обработкупо ходу технологического процесса.Так как волокна в суспензии передотжимом находятся в распределенномсостоянии окружены сольватными гидродинамическими слоями) при отжимеобразуется равномерный холст волокна,после отделки и сушки волокна имеютхорошую перерабатывающую способностьэа счет хорошей рассыпчастости; приэтом обрывность при прядении снижается на 25-30%,В процессе жидкостной обработки волокнистая суспензия в рыхлительной барке формируется в слой, равномерный как по толщине, так и по ширине, . и высокой степенью отжима....

Номер патента: 1316726

Опубликовано: 15.06.1987

Авторы: Бурмистров, Калядов, Кнауэр, Наумов, Прохоров

МПК: B21D 1/12

Метки: автомобилей, геометрии, кузовов, легковых, ремонта

...поперечине 54 установлены прихваты 59, служащие для закрепления передвижной опоры к передней или задней тележке 1, 2.Мерительное устройство 3 состоит из направляющих 60, поперечин 61 и П-образной рамки 62, Направляющие 60 включают в себя верхние и нижние балки 63, 64, ко 131 б 726торые соединены пластинами 65 и закреплены винтами. На верхних балках 63 имеются линейки, у которых начало отсчета ведется от плоскости разъема рам 1, 2. Поперечины 61 состоят из спаренных балок, расположенных в горизонтальной плоскости, и крепятся к направляющим 60 с помощью перемещающихся уголков, установленных в пазах. Поперечины 61 установлены на рамах 1, 2 и закреплены вертушками на пружинах. П-образная рамка 62 состоит из двух кареток 66, спаренных стоек...
