Сигнализатор давления

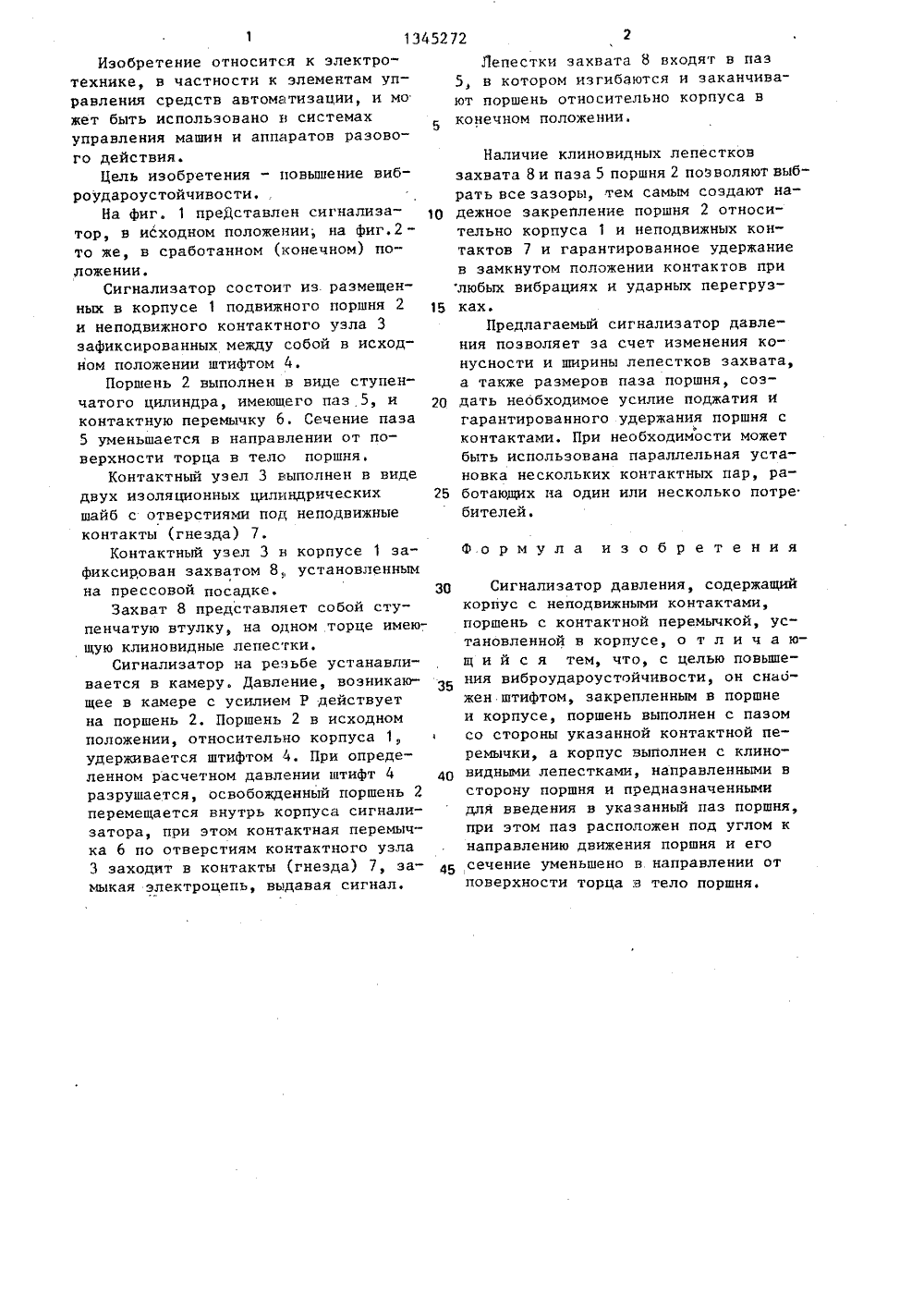

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК щ 4 Н 01 Н 35/24 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕРЬСТВУ(54) СИГНАЛИЗАТОР ДАВЛЕНИЯ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(57) Изобретение относится к электротехнике и может быть использовано всистемах управления машин и аппаратоьразового действия. Цель изобретения -повышение виброудароустойчивости.Устройство состоит из размещенных вкорпусе подвижного поршня и неподвиж 801 45272 А 1 ного контактного узла, которые зафиксированы между собой штифтом. Контактный узел в корпусе зафиксирован захватом, который установлен на прес- совой посадке. Этот захват представляет собой ступенчатую втулку, которая на одном торце имеет клиновидные лепестки, поршень выполнен в виде ступенчатого цилиндра, имеющего паз, Лепестки захвата входят в паз поршня, в котором изгибаются и заканчивают поршень относительно корпуса в конеч. ном положении. Наличие лепестков захвата и паза поршня создает надеж" ное закрепление поршня и гарантированное удержание в замкнутом положе- .с нии контактов при вибрациях. 2 ил.Изобретение относится к электротехнике, в частности к элементам управления средств автоматизации, и мо жет быть использовано в системахуправления машин и аппаратов разового действия.Цель изобретения - повышение виброудароустойчивости,На фиг. 1 преДставлен сигнализатор, в исходном положении; на фиг.2 -то же, в сработанном (конечном) положении.Сигнализатор состоит из размещенных в корпусе 1 подвижного поршня 2и неподвижного контактного узла 3зафиксированных между собой в исходном положении штифтом 4.Поршень 2 выполнен в виде ступенчатого цилиндра, имеюшего паз 5, иконтактную перемычку 6, Сечение паза5 уменьшается в направлении от поверхности торца в тело поршня.Контактный узел 3 выполнен в видедвух изоляционных цилиндрическихшайб с отверстиями под неподвижныеконтакты (гнезда) 7.Контактный узел 3 н корпусе 1 зафиксирован захватом 8 установленнымна прессовой посадке.Захват 8 представляет собой ступенчатую втулку, на одном торце имеющую клиновидные лепестки,Сигнализатор на резьбе устанавливается в камеру. Давление, возникающее в камере с усилием Р действуетна поршень 2. Поршень 2 в исходномположении, относительно корпуса 1,удерживается штифтом 4. При определенном расчетном давлении штифт 4разрушается, освобожденный поршень 2перемещается внутрь корпуса сигнализатора, при этом контактная перемычка 6 по отверстиям контактного узла3 заходит в контакты (гнезда) 7, замыкая электроцепь, выдавая сигнал. Лепестки захвата 8 входят в паз5, в котором изгибаются и заканчивают поршень относительно корпуса в конечном положении.Наличие клиновидных лепестковзахвата 8 и паза 5 поршня 2 позволяют выбрать все зазоры, тем самым создают на О дежное закрепление поршня 2 относительно корпуса 1 и неподвижных контактов 7 и гарантированное удержаниев замкнутом положении контактов прилюбых вибрациях и ударных перегруз ках.Предлагаемый сигнализатор давления позволяет за счет изменения конусности и ширины лепестков захвата, а также размеров паза поршня, соз О дать необходимое усилие поджатия игарантированного удержания поршня с контактами. При необходимости может быть использована параллельная установка нескольких контактных пар, ра ботающих на один или несколько потребителей.Формула изобретенияЗо Сигнализатор давления, содержащийкорпус с неподвижными контактами, поршень с контактной перемычкой, установленной в корпусе, о т л и ч а ющ и й с я тем, что, с целью повышения виброудароустойчивости, он снаожен штифтом, закрепленным в поршне и корпусе, поршень выполнен с пазом со стороны указанной контактной перемычки, а корпус выполнен с клиновидными лепестками, направленными в сторону поршня и предназначенными для введения в указанный паз поршня, при этом паз расположен под углом к направлению движения поршня и его 45 сечение уменьшено в направлении отповерхности торца в тело поршня,1345272 Редактор И.Сеглян аказ 4927/51 писно Производственно-полиграфическое предприятие, г, Ужг л. Проектна ВНИИПИ Гос по делам 113033, Москвоставитель Ю.Селяниновехред Л.Сердюкова Корректор М.Шар Тираж 69 б Под рственного комитета СССР обретений и открытий Ж, Раушская наб., д. 4/
