Прохоров
Литьевая форма для изготовления полимерных изделий
Номер патента: 1659215
Опубликовано: 30.06.1991
Авторы: Прохоров, Рыжиков
МПК: B29C 45/26
Метки: литьевая, полимерных, форма
...22 и источника излучения 23, приемника излучения, 20состоящего из линзы 24 и фотоэлемента 25.В оптический датчик может быть дополнительно включена стеклянная шкала со штрихом 26, а на литниковой плите установленэкран для проекции шкалы 27. 25Для перемещения ползуна 13 со знакомв неподвижной полуформы предусмотренклин 26 и клин для отвода ползуна, Зеркала15,16 установлены на ползуне,Форма работает следующим образом. 30В сомкнутом состоянии формы ползун13 прижат плитой 7 к пуансону 10,Приэтомзеркала 15 и 16 выведены из хода лучей,идущих от источника 23 через линзу 22. Приразмыкании формы (фиг,2) ползун 13 с помощью клина (не показан) приходит в своерасчетное положение, при этом упор 14 разворачивает зеркало 16 на угол.В этом положении...

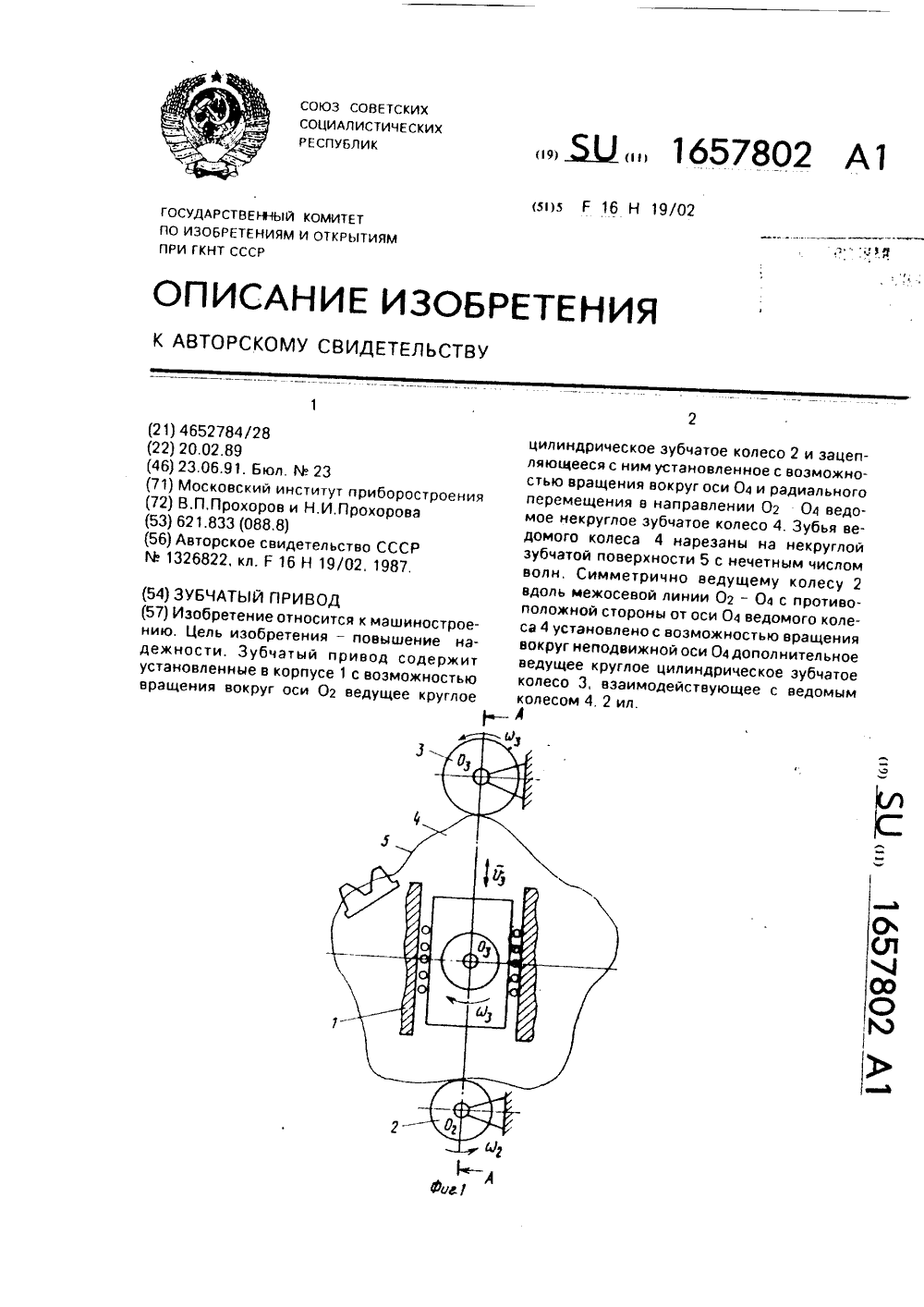

Зубчатый привод
Номер патента: 1657802
Опубликовано: 23.06.1991
Авторы: Прохоров, Прохорова
МПК: F16H 19/02
...фиг. 1 изображен зубчатый привод, общий вид; на фиг 2 - сечение А - А на фиг 1.Зубчатый привод содержит корпус 1 с установленными в нем с возможностью вращения вокруг оси 02 ведущим круглым зубчатым цилиндрическим колесом 2. с воэможностью вращения вокруг оси Оз дополнительным ведущим круглым зубчатым цилиндрическим колесом 3 и с возможностью вращения вокруг оси, 04 и радиального перемещения ведомым некруглым зубчатым колесом 4. Ведомое некруглое зубчатое колесо 4 связано с ведущими круглыми зубчатыми цилиндрическими колесами 2 и 3, которые установлены симметрично относительно оси вращения ведомого зубчатого колеса 4, Некруглая зубчатая поверхность 5 ведомого зубчатого колеса 4 выполнена волнистой с нечетным числом волн,Зубчатый...
Зубчатая передача
Номер патента: 1657796
Опубликовано: 23.06.1991
Авторы: Прохоров, Прохорова
МПК: F16H 1/24
...колеса 3 выполнены взаимоогибаемыми с цевками 8 ведущего колеса 2, Параметры колес 2 и 3 выбраны иэ соотношений ф 3 2 агс 81 п 1 2 31 п Щ Яз = Г 2 сов - - ф 2 + Гз сов -5 ф 3 где рз, Яз - угловой и линейный параметры ведомого колеса, соответственно;22, 2 з - числа зубьев ведущего и ведомого колес;р 2 - угловая координата ведущего колеса;г 2, гэ - делительные радиусы ведущего и ведомого колес,Кроме того, на фиг,2 02-02, Оз-Оэ - оси ведущего 2 и ведомого 3 колес. Чз, язв линейная скорость и угловое ускорение ведомого 3 колеса соответственно, м 2 - угловая скорость ведущего 2 колеса.При работе зубчатой передачи вращение цевочного колеса 2 вокруг оси 02-02 с угловой скоростью а 2 преобразуется во вращение ведомого цилиндрического...
Двигатель внутреннего сгорания с воспламенением от сжатия
Номер патента: 1657689
Опубликовано: 23.06.1991
Авторы: Завлин, Касьянов, Новоселов, Прохоров, Сухарев, Финогенов, Шангичев
МПК: F02B 23/06, F02F 3/26
Метки: внутреннего, воспламенением, двигатель, сгорания, сжатия
...коническим выступом 8 и имеющей боковую стенку, на которую ориентирована ось распылительного отверстия 5 форсунки 4 при положении поршня 2 в верхней мервой точке, Профиль боковой стенки выемки б образован центральным выпуклым элементом 9 и сопряженными с ним боковыми вогнутыми элементами 10, образующими кольцевые полости 11, Отношение длины хорды, образованной точками а, Ь сопряжения элемента 9 с элементами 10, к расстоянию по оси распылительного отверстия 5 от последнего до середины хорды (точка с) составляет 0,08 - 0,2,Элементы 9 и 10 могут быть образованы линиями второго порядка,В варианте профиль элемента 9 может быть выполнен в виде прямой, совпадающей с хордой аЬ.Двигатель работает следующим образом,При впрыскивании топлива...
Устройство для измерения активной составляющей сопротивления контактной кондуктометрической ячейки
Номер патента: 1656437
Опубликовано: 15.06.1991
Автор: Прохоров
МПК: G01N 27/22
Метки: активной, кондуктометрической, контактной, сопротивления, составляющей, ячейки
...импульсов 5также присутствует сигнал логической 1, навыходе логической схемы И 4 появляетсясигнал логической 1, который открывает15 ключ 11. При этом на первый инвертирующий вход первого интегратора поступаетпадение напряжения с переменного активного резистора 8. Пределы интегрированияопределяются длительностью одного пол 20 упериода падения напряжения на постоянном активном сопротивлении 9, когдаоткрыт ключ 11, Выходное напряжение первого интегратора к моменту закрытия ключа11 равно25 Опинт.1=ф 1 Й,Й 13 С 1 Б 1 рЙ 1+Й 2+7 яХ зи (вг+ф) О вг =30 = - 2Ов Йг. Й 13 С 16Й 1+ Йг +2В конце каждого полупериода падениянапряжения на постоянном активном сопротивлении 9 формирователь импульса 17обеспечивает получение выходного...
Способ контроля сварочного тока при контактной точечной и шовной сварке
Номер патента: 1655712
Опубликовано: 15.06.1991
Авторы: Казаков, Прохоров, Серегин, Чакалев
МПК: B23K 11/10
Метки: контактной, сварке, сварочного, точечной, шовной
...изобретения - повытроля сварочного тока, тока осуществляют путегрирования мгновентока от начала его нта времени, когда тепсвариваемого металла а, а при импульсе тока спадом к этому значет проинтегрированные я тока до окончания им-лы, 2 ил, 16557121 д.доп. Для определения величины теплового расширения и момента достижения максимума теплового расширения использовали оптическую линейку (датчик типа В Е 164).Момент достижения максимума теплового расширения определяли с помощью расчетов на ЭВМ, исходя из условия, что максимуму теплового расширения соответствует момент, когда скорость изменения теплового расширения равна нулю, т.е, бЬ 5 й 1 = О, и при этом происходит смена знака скорости теплового расширения с плюса на минус,Способ...
Устройство для волочения изделий
Номер патента: 1655587
Опубликовано: 15.06.1991
Авторы: Ильичев, Колупаев, Крылов, Лазарев, Лукин, Прохоров
МПК: B21C 3/14
Метки: волочения
...перемещении верхнего ролика вилка, перемещаясь. сжимает пружину 25, при этом паз вилки перемещается относительно неподвижного штифта 26, Одновременно кулачок коромысла, взаимодействуя своей криволинейной поверхностью с наклонной поверхностью втулки 32, перемещает последнюю в цилиндрическбм отверстии втулки 5, Втулка 32 передает давление на упругое уплотняющее кольцо 33. Последнее, перемещаясь в осевом направлении, взаимодействует с коническим участком входного отверстия 7 втулки 6 и упруго деформируется, обжимая при этом заостренный конец заготовки.Оператор за ручку перемещает штангу 14 влево, сжимая пружину 16. При этом кулиса 15 поворачивается на полуосях 17, а рычаги 9 и 10 вокруг осей, Клапан 8. совершая плоско-параллельное движение,...
Способ крепления горной выработки
Номер патента: 1654582
Опубликовано: 07.06.1991
Авторы: Ескин, Прохоров
МПК: E21D 5/00
Метки: выработки, горной, крепления
...центральной оси поддона размещают заряд 2 патронированного взрывчатого вещества, а вокруг заряда размещают неармирующую легко разрушаемую оболочку 3, Затем начинают заполнять пространство внутри оболочки 3 твердеющей смесью 4. После заполнения внутрь оболочки 3 вставляют патрон-боевик 5, а края оболочки 3 завязывают и заделывают хомутом 6, Затем заряд устанавливается на опорочном диске 7, под которым с помощью зажимиого устройства 8 укрепляется распорная центрирующая направляющая 9, изготовленная, например, в форме контурных оболочек перекрещивающихся лепестков, С помощью стоек 10 соединяют опорный диск 7 с крышкой 11, которую закрепляют параллельно диску, После этого по направлению центральной оси выработки вывешивают канат...
Фильтр водозаборной скважины
Номер патента: 1654474
Опубликовано: 07.06.1991
Автор: Прохоров
Метки: водозаборной, скважины, фильтр
...труб 8, снабженной упором 9. На внешней поверхности втулки 6, в ее верхней части, выполнена резьба 10, посредством которой она соединена с гайкой 11 с боковой конической поверхностью, взаимодействующей с конусом 3. Направления резьбы 5 и 7 совпадают. а резьба 10 имеет противоположноенаправление. Устройство помещено в фильтровую трубу 12 вышедшей из строя скважины выше ее поврежденного участка (не показан). ДЛя получения зацепления устройства с трубой 12 при его монтаже предусмотрены эксцентрики 13, установленные на осях 14 в хомутах 15, прикрепленных к перфорированной трубе 1.Работа устройства осуществляется следующим образом.Перед спуском устройства в скважину втулку 6 навинчивают на колонну монтажных труб 8 до контакта верхнего торца...
Водоприемное устройство
Номер патента: 1654437
Опубликовано: 07.06.1991
Авторы: Павлов, Прохоров, Раскин
Метки: водоприемное
...стенками 8, выполненные по периметру верхней части башни 1 в виде выступающих из стенок башни консолей 20 уголкового профиля, бычки 9, соединяющие перекрытие 2 с водосливными стенками 8. Днища 10 лотков 7 выполнены с уклонами в направлении дополнительных водоприемных отверстий 6. Бычки 9 установлены по 25 направлению течения водосбросного потока.Эксплуатационные расходы в межпаводковый период поступают в башню 1 через водоприемные отверстия 3 и 30 регулируются затворами в камерах 4, При форсировке водохранилища выше отметки НПУ и пропуске паводковых оасходов вода переливается через водосливные стенки 8 и транспортируется по лоткам 7 к дополни тельным водоприемным отверстиям 6 сбросных шахт 5, Одновременно с работой водосбросных...
Наконечник грунтоноса
Номер патента: 1645875
Опубликовано: 30.04.1991
Авторы: Мазов, Пантилеев, Прохоров, Шестаков
МПК: G01N 1/04
Метки: грунтоноса, наконечник
...ГННТ СССР(71) Специальноеро техники морскиных работ с опытнСевморгеология(56) Смолдырев А,ника морских геолработ. М,: Недра,Авторское свид623128, кл. Г 0 етение относится к устроя отбора проб грунта и мпользовано при инженерноеских изысканиях и поискных работах,изобретения - исрабатывания к1 изображен наконечний разрез; на фиг, 2 - риг, 1. чник содержит корпус 1, выв виде трубы прямоугольющей внутренний м размещены створки апана 3 на осях 4, роне створок клапан видные направляющие ен охватывающей егоенной с воэможноскального перемещения, а на ых стенках выполнены про 7. Перемещение р ено упорами 8, э рпусе 1 на его бНа рамке 6 с двсторон закреплен ые через пазы 7 створгами клапан я контакта рамки вертикальном то астинчатые пруж...
Пневматический посадочный аппарат
Номер патента: 1644766
Опубликовано: 30.04.1991
Авторы: Прохоров, Соломатенко
МПК: A01C 11/02
Метки: аппарат, пневматический, посадочный
...по посадке лесных насаждений,Цель изобретения -улучшение качествапосадки эа счет лучшей ориентации саженцев в напорном воздуховоде и повышениестабильности шага посадки,.На фиг. 1 показана принципиальнаясхема посадочного аппарата с подающимустройством; на фиг, 2 - вид А на фиг, 1.Посадочный аппарат содержит воздуходувную машину не показана), напорныйвоздуховод 1 и подающее устройство 2,снабженные направляющими 3 и 4, образующими зжектор. В направляющих 3 и 4 имеется окно, в котором находятся лопасти 5лопастного подающего механизма 6, связанного приводом 7 с турбиной 8, установленной в напорном воздуховоде 1,Посадочный аппарат работает следующим образом.Поток воздуха от воздуходувной машины разгоняется в сужающихся направля 1 ощих 3 и 4...
Литьевая форма для изготовления полимерных изделий
Номер патента: 1643165
Опубликовано: 23.04.1991
Авторы: Прохоров, Рыжиков
МПК: B29C 45/26
Метки: литьевая, полимерных, форма
...в подвижной полуформе б и взаимодействуюцую с шибером 7 в неподвижной лолу О Форме 8, причем величина перемещения заслонки 4 выбрана,с учетом величины раскрытия полуформ пружину 9, направляющие 10, приемник 1 1 излучения в подвижной полуформе, включающий 25 Фокусируюцую линзу 12, Фотоэлемент 13, усилитель 14 сигнала, электрически связанный с приводом перемещения Формы. Плоскость разъема 15 Формы проходит между заслонкой 4 и линзой 3, 30Выталкивающая система содержит выталкиватети 16 и плиты 17 толкания,.Литьевая Форма работает следующим образомВ сомкнутом положении Формы заслонка расположена таким образом, что перекрывает световой поток, идущий от оптического датчика 1. При размыкании полуйорм шибер 7 перемещает заслонку 4 в...
Замыкающее устройство
Номер патента: 1642533
Опубликовано: 15.04.1991
Авторы: Маврин, Прохоров
МПК: H01H 61/02
Метки: замыкающее
...содержитцилиндрические контакты 1 и 1, корпус 3 и кольца 4 и 5 из материала с памятью формы, выводы 6 и 7 (элементы, обеспечивающие центрирование иизоляцию контакта 2 относительноконтакта 1 условно не показаны).Корпус 3 выполнен в виде трубчатого резистора. Кольца 4 и 5 изготовлены из материала с памятью формы и 2тротехнике, в частности к электро- термическим реле с косвенно нагреваемым термочувствительным элементом. Целью изобретения является упрощение конструкции и повышение надежности срабатывания замыкающего устройства. Замыкающее устройство содержит корпу в виде трубчатого резистора и цилиндрических контактов, установленных се коаксиКорпус игртермочувстн в виде коью формы ииндрическомот корпуса корпуса.одключении управляющего...
Интерферометр
Номер патента: 1640529
Опубликовано: 07.04.1991
Авторы: Дымшиц, Желтов, Калугин, Листратова, Прохоров, Фабро, Шехтман
МПК: G01B 9/02
Метки: интерферометр
...порядка определяется выражением в 1 п а 2 = и л, /б, где б - шаг решетки, 1640529длина волны излучения. Излучение, отразившееся от решетки 3 в максимум того же и-го порядка, направлено под углом а 1, определяемым выражением зи а= (п- -2 Ь)/О, где Л- разность глубин друх соседних полостей. Видно, что аа р, Кроме того, из сопоставления выражений для гхоз и а 2 следует, что разность а 2 - адля различных дифракционных максимумов различна, Следовательно, различна и величина смещения волновых фронтов, отраженных от решеток 2 и 3. Таким образом, в максимумах разных порядков одновременно образуются интерференционные картины с различной величиной сдвига.Величина сдвига волновых фронтов в максимумах в интерферометре задается заранее самой...
Опорная система
Номер патента: 1640490
Опубликовано: 07.04.1991
Авторы: Борисов, Грачев, Прохоров, Соколов
МПК: F16M 11/00, G12B 9/00
Метки: опорная
...опорами 6, установленными на опорной плите 1 вместе с опорами 4 с образованием ее оси 7 симйет-. рии и перпендикулярной ей базовой линии 8. При этом каждая из дополнительных опор 6 включает фиксатор 9 с пружинящим сектором 10 в сферическом наконечнике 11,связанном через закладную шпонку 12 и втулку 13 с фланцем 14, а также подвижной шток 15 с управляющим винтовым махович 1640490ком 16. В штоке 15 имеется шпоночный паз17, взаимодействующий с закладной шпанкой 12, и скос 18, который контактирует супругим сектором 10, Наконечники 11 вопорной системе установлены таким образом, что базовая линия 9 лежит одновременно в плоскости, касательной к их сферической поверхности, со стороны, противоположной расположению пружинящих секторов...
Автоматическая роторная машина для заделки гибких элементов в тело изделия посредством конопатки
Номер патента: 1639937
Опубликовано: 07.04.1991
Автор: Прохоров
МПК: B23P 19/02, H01R 43/12
Метки: автоматическая, гибких, заделки, изделия, конопатки, посредством, роторная, тело, элементов
...(фиг. 3) состоит из стержня 31, имеющего шестигранный профиль и вставленного в направляющую втулку 32, вваренную в крышку 33 бункера 15. На нижнем конце стержня установлен диск 34, опирающийся на поверхность конопаточного порошка. На верхнем конце стержня крепится зеркальная пластина 35, На основании неподвижно установлены инфракрасные датчики 36 напротив каждого инструментального блока,Автоматическая роторная машина работает следующим образом,Привод 8 приводит во вращение рабочий ротор 2, транспортные роторы 3 и 5 и механизм 7 отрезки,Изделия 6 поступают из питающих устройств 4 в транспортный ротор 3, который при своем вращении вносит их в зону рабочего ротора на баэирующие планки ползунов 17 барабана 16. Полэуны 17 подают изделие 6...
Мылодержатель
Номер патента: 1639621
Опубликовано: 07.04.1991
Авторы: Костюченко, Медведев, Прохоров, Шубенкова, Якушев
МПК: A47K 5/02
Метки: мылодержатель
...материала сжимается и обхватывает мыло 7,ормула изобретени держащий гибкое ми на его внутренах средствами для ственно к мылу и тличающийся шения удобства в олнено из эластичмянутые средства ли ленты "Чесго",Мылодер кольцо с расп ней и наружн его креплени опорной повер тем, что, с це пользовании, к ного материа представляют жатель, со оложенны ой сторон я соответ хности, о лью повь ольцо Выпла, а упо собой пет ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР МУ СВИДЕТЕЛЬСТВУ(71) Московский полиграфический инст(54) МЫЛОДЕРЖАТЕЛЬ Изобретение отностися к санитарнотехническому и санитарно-гигиеническомуоборудованию.Цель изобретения - повышение удобства в пользовании.На фиг,1 представлен мылодержатель,общий вид; на фиг.2 - сечение...
Способ определения влажности органических растворителей
Номер патента: 1636751
Опубликовано: 23.03.1991
Авторы: Долидович, Прохоров, Стригуцкий, Шеремет
МПК: G01N 24/10
Метки: влажности, органических, растворителей
...в бензине, ацетоне, воде, спектр ЭПР данного ра дикала имеет простой вид. Вид спектра ЭПР 2, 2, б, б,-тетраметил-оксипиперидин-оксила может характеризовать наличие воды в органических растворителях количество которой описываетсяФотношением амплитуд А/В, При этом А" амплитуда сигнала р адик ал а в р астварителе, а В - амплитуда сигналов р адик ала в воде. Отношение амплитуд: тих сигналов и характеризует содержание воды в исследуемом образце, Сравнение отношения А/В с калибровочной зависимас16 36351 4 тью позволяет определить влажность растворение парамагнитного зонда в органических растворителей; растворителе, регистрацию спектраИзобретение позволяет точно опре- ЭПР, определение амплитуды сигнала и делять влажность органических...
Система электростартерного пуска двигателя внутреннего сгорания
Номер патента: 1636589
Опубликовано: 23.03.1991
Авторы: Копылов, Прохоров
МПК: F02N 11/08
Метки: внутреннего, двигателя, пуска, сгорания, электростартерного
...следующим образом.5011 ри замыкании выключателя 9 заряда конденсаторной б ат арен напряжение аккумуляторной батареичерез резистор 12 и дополнительную обмотку 4 стартера подается на базу транзистора 10, который открывается. Через обмотку 3 стартера начинает протекать ток. За счет магнитной связи между обмотками 3 и 4 в обмотке 4 наводится ЭДС, увеличивающая ток в базовойцепи транзистора 10, В течение некоторого времени транзистор 10 нахо"дится в насыщенном состоянии, а в обмотке 3 при этом происходит нарастание тока и накопление энергии. 11 риопределенном значении тока в обмотке3 транзистор 10 выходит из режиманасыщения и напряжение на нем возрастает. Ток в обмотке 3 уменьшается,что приводит к уменьшению тока в об"мотке 4 и...
Устройство для деления
Номер патента: 1635183
Опубликовано: 15.03.1991
Авторы: Прохоров, Шатилло, Явиц
МПК: G06F 11/00, G06F 7/52
Метки: деления
...рабочая зона устройстваограничена рядами с (1+К+1)-го поИ -1)-й, нерабочая зона - рядами с1-го по (1+К)-й ряд, являющийся нижним рядом нерабочей зоны (неисправныхсумматоров не содержит).В исходном состоянии на входы блокировки 4.(1+К+1) - 4.(1-1) подаютсясигналы "1", на вход блокировки 4,14.(1+К) - сигналы "О", Как и в описанном выше случае, подача сигнала"О" на вход 4,(1+К) обеспечивает исключение влияния нерабочей зоны навычисления в рабочей, так как независимо от сигналов, появляющихся напервых трех информационных входахсумматоров (1+К)-го ряда, на их выходах суммы после подачи на матрицусумматоров делимого и делителя устанавливаются соответствующие разрядыделимого что необходимо для вычислений в рабочей зоне, а также подачу на...
Способ упаковывания концевых частей упругих длинномерных изделий
Номер патента: 1634577
Опубликовано: 15.03.1991
Авторы: Прохоров, Сидоренко
МПК: B65B 11/08
Метки: длинномерных, концевых, упаковывания, упругих, частей
...1 размещают на поддержпваюгей опоре 4,: Далее конвейер 3 перемещается на шаг, равный расстоянию межд соседними зажимами 2, Укладку последующих иэ делий 1 производят накладыванием их на предыдугее .со смещением на шаг. подачи, закрепляя одноименные концы разных изделий в соседних зажимах.Подачу упаковочного влаганепроницаемого материала, например, пленки 5 производят за счет использования движения иэделияна позицию образования швов, закрепляя петлеобразный передний конец упаковочного материала на первом, бтнынем к сварочным траверсам 6 изделии 1.При этом упаковочный материал разматывается иэ рулонов 7 таким образом что верхнее и нижнее полотнаФ35 пленки 5 располагаются перпендикулярно длине иэделий в непосредственной близости от...
Ультразвуковое фокусирующее устройство
Номер патента: 1630854
Опубликовано: 28.02.1991
Авторы: Казмировский, Прохоров, Терентьев
МПК: B06B 1/06
Метки: ультразвуковое, фокусирующее
...за- (" штрихованы), В качестве каналов возбужде- ( ) ния могут быть использованы, например, выводы двухканального широкополосного электронного генератора 4.Выходными каскадами данного генератора являются два усилителя мощности с полосовыми фильтрами Л 1 и Л 12, обеспечивающими работу в двух диапазонах частот и глубин фокусировки.Другим возможным вариантом двухканального генератора может быть схема с балансным модулятором, на выходе которой можно получить двухполосный или двухчастотный сигналы с подаваемой несущей,Устройство работает следующим обра 1630 В 54Генератор 4 с общей полосой Л Ф возбуждает одновременно четные и нечетные пьезоэлементы 1 электрическим напряжением с полосами частот Л 11 и Л 12, с центральными частотами т 1 и...
Устройство передачи информации шумоподобными сигналами
Номер патента: 1629993
Опубликовано: 23.02.1991
Авторы: Егорова, Прохоров, Соломенцев, Шпонкин
МПК: H04L 27/26
Метки: информации, передачи, сигналами, шумоподобными
...генератора 16 на его, один вход.Под воздействием каждого из них счетчик 18 увеличивает свое содержимое и устанавливает на выходах двоичный код, поступающий на другие адресные входы блока 14 и мультиплексора 13.Последний подает сигнал с соответствующего выхопа регистра 12 на одни9993 б Дс,Ьс/И Устройство передачи инФормации 45 шумоподобными сигналами, содержащее на передающей стороне источник информации, генератор тактовых импульсов (ГТИ), генератор синхросигнала, генератор несущего .сигнала (ГНС) и по следовательно соединенные блок задержки, генератор двоичных псевдошумовых кодов, смеситепь и сумматор сигналов, выход которого является выходом передающей части, тактовый 55 выход ГТИ подключен к соединенным между собой тактовым входам...
Ручная косилка
Номер патента: 1628908
Опубликовано: 23.02.1991
Авторы: Астапович, Дерявченко, Прохоров, Симонов
МПК: A01D 34/67
...отверстия которой производят крепление режущегоаппарата 4, диска-шестерни 5 с опорным колесом 3, опорами 8 и стопорныммеханизмом для фиксирования оси отпроворота.По второму варианту рама выполненаподобно пильной шине и на ней смонтированы указанные узлы в виде отдельного съемного блока, который крепится вместо пильной шины к мотоблокуручной мотопилы, для чего рама снабжена посадочными площадкой 2 б и пазом 27,Вертикальный 9 и нижний 1 О участки оси выполнены под тупым угломдруг к другу. Величина угла определяется конструктивно исходя из диаметра нижней части ведущего диска-шестерни 5, диаметра опорного колеса 3и соблюдения условия постоянного за-.цепления.захватов 11 с шипами 7 иконтактирования колеса 3 с землей вточке...
Устройство для центрирования образца к машине для испытаний на растяжение-сжатие
Номер патента: 1627889
Опубликовано: 15.02.1991
Авторы: Кирпичев, Прохоров, Токолова, Филатов
МПК: G01N 3/04
Метки: испытаний, машине, образца, растяжение-сжатие, центрирования
...опоре 7 направлены навстречу прорезям 10 на основной опоре 2. Опоры 2 и 7 прижаты к шаровой головке 6 с усилием, равным или превышающим на 5-107 максималь 55 ную нагрузку на образец 11Устройство работает следующим образом,вьппающим на 5-107 максимальную нагрузку на образец 11. При приложении нагрузки к образцу происходит взаимньпповорот поверхностей 3 и 8 навстречудруг другу на равные углы, что компенсирует крутящие моменты, возникающиев момент страгивания шариков 9. Засчет движения шариков преодолеваетсятрение покоя между шариками 9, ша, звой головкой 6 и поверхностяю; 3, Йи исключактся изгибные нагрузки наобразец в начальный момент его центрирования. 1 ил. Корпус 1 закрепляют в захвате 12 испытательной машины, К концу тяги 4...
Потенциаметрический уровнемер
Номер патента: 1627848
Опубликовано: 15.02.1991
Автор: Прохоров
МПК: G01F 23/24
Метки: потенциаметрический, уровнемер
...ния, спиральный эле женцьп снаружи с бмо (потенциальный) эле ство работает следуюш агнитный стержень 1, во тушка 2 и спиральный эл азуют трднсформдтс 1 р с ния является повьпцетиеомагцитцый пиральныйтрдцсфрматор с ровлом, при этол электрод 3 ыпс 1 лняет р обмотки трансфрм;тора жень 1, крод 3 обр;кцутым и;рд.т ыйвторичцйнагрузкойидкостт.вь з вд тц й1 Г) 27848 ц)1 РН ки 11 и е(рх ос ти . пир дл ьно го)лектр) ) у грдцче гся путем ув(ивк:е ц ПряжРни 51 до 5( - 1 Оторил( обычно присх( -кддццц Ппецки. Таким Ч Гп(Я Л(Г ПИ 1 10. лпр:1дит прбой у образом, спи р;. н.(й э,чек ргд мпкето 100 витов при млкходн и сигцдле 2,5-5 11, 15 э 1 ективеОсти спирдльц го гжет б т. выполРН це сиержд гь к устойчивости устройства СИЛ(;). НЛ ВЫГ.ця б ч(Г й(...
Способ обработки и сборки зубчатых венцов составного зубчатого колеса
Номер патента: 1627345
Опубликовано: 15.02.1991
Авторы: Прохоров, Прохорова
МПК: B23F 1/00
Метки: венцов, зубчатого, зубчатых, колеса, сборки, составного
...последнего особенно в условиях массового производства и при изготовлении и сборке составных зубчатых колес с числом вениив больше двух, так как в этом случае значпГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР Изобретение относится к машиностроению, в частности к обработке венцов и сборке составного зубчатого колеса, и может быть использовано, например, при производстве редукторов и т. п.Цель изобретения - повышение точности и технологичности изготовления и сборки многовенцовых зубчатых колес в условиях массового производства.На фиг. 1 показано составное зубчатое колесо в сборе; на фиг. 2 - схема обработки каждого венца составного колесаПакеты одинаковых зубчатых венцов 1,1, 1", 1",2.2, 2".2",3.3, 3", 3", и т. д....
Захват для подачи прутка
Номер патента: 1627331
Опубликовано: 15.02.1991
Авторы: Зорина, Прохоров
МПК: B23B 13/00
...по оси прутка совместно с револьверной головкой и наезжает на пруток. Предварительно зажимные элементы 5 настраивают на размер прутка, поэтому пруток свободно проходит между зажимными элементами 5 и толкает через винт 11 опорную планку 9 на расстояние 1, сжимая пружины 10, при этом рычаги 3 под действием набора тарельчатых пружин 4 посредством эажимных элементов 5 эажимаютподаваемый пруток. После этого эажимные элементы самоцентрирующего патрона разжимаются, освобождая пруток, а револьверной головке совместно с захватом и прутком задается перемещение вдоль оси прутка и происходит вытягивание прутка из патрона на нужную длину (не показано), По достижении необходимой длины прутка его снова зажимают в патроне, а захват...
Способ оценки момента окончания приработки подшипниковых опор
Номер патента: 1626105
Опубликовано: 07.02.1991
Авторы: Похмельных, Прохоров, Серенко
МПК: G01M 13/04
Метки: момента, окончания, опор, оценки, подшипниковых, приработки
...л м;пИцсктр(,гк ги гн( гель Г Хргчгг,гГгргь( Л Крггг к Кррктгр М икг гглггггггг гг Г гг р г к,1 н 1 11 илниннгн 1 г;г к гр ( Кг и ни. 1 к г г В 111111111 1 гн 1 лгрстнг ннгн( кюгигнт;г нг инврнгг ниии и илрьгтинч гриК 11 Г (:(;(:1 11 З(:15. Мгн нн, Ж:15, 1 т;угггскггг н;6, л, 4 5 11 р(гни(и и, нги и( гиг(льнкии кгчвигггг( нгг нг,к 1 И (,г Гг;ггг,гг, (1 Г;пособ оценки момента окончания приработки подшипниковых опор, заключающийся в том, что вращают опоры при эксплу. атационных параметрах нагружения, измеря. юг показатели, характеризующие приработку через заданные интервалы времени и окончание приработки определяют по стабилизации этих параметров, отличающийся тем, что, с целью повышения производительности и качества процесса приработки,...
