Прохоров

Номер патента: 1293482

Опубликовано: 28.02.1987

Авторы: Абугова, Бусурин, Прохоров, Садовников, Султан-Заде, Ташкин, Удалов

МПК: G01B 11/16

Метки: волоконный, тензодатчик

...связи волноводов. Взаимодействие между световодамивыражается в том, что наблюдается пе. риодический переход света из одногосветовода в другой. То расстояние,на котором происходит переход энергиииз одного световода в другой, называется "длиной биения" и обозначаетсяЬ. При этом величина "длины биения"зависит от постоянных распространениясветоводов и коэффициента связи между ними,При приложении усилия к чувствительному элементу, вдоль оси чувствительного элемента, происходит изменение показателя преломления, что приводит к изменению "длины биения", причем изменение "длины биения" на выходе порогового элемента 11 будет наблюдаться как последователЬность импульсов, количество которых зависит отвеличины механической деформации....

Номер патента: 1293477

Опубликовано: 28.02.1987

Авторы: Волков, Довнар, Павлова, Прохоров, Фетисов

МПК: G01B 5/20, G01B 7/28

Метки: геометрических, параметров, поперечного, сечения, штабелей

...перемещения вдоль нее подвижная тележка 5,снабженная приводом 6 и предназначенная для перемещения по боковому откосу штабеля 7. На тележке размещеныдатчик 8 линейного перемещения тележ 30ки, шарнирно установленный поворотный рычаг 9 с закрепленными на немвыключателями 10 и 11, и связанныйс этим рычагом второй угломер 12,предназначенный для определения внешнего угла между обоими боковыми откосами штабеля 7,Способ контроля геометрическихразмеров поперечного сечения штабелей торфа осуществляют следующим40образом.Подвижное основание 1 устанавливают около штабеля 7 таким образом, чтобы с помощью привода 4 установить поворотную стрелу 3 вдоль одного из боковых откосов штабеля 7. При этом с помощью угломера 2 определяют угол К этого...

Номер патента: 1293330

Опубликовано: 28.02.1987

Авторы: Баландин, Горник, Кезик, Колган, Прохоров, Рыбкин, Сапожников

МПК: B25D 11/12, E21B 1/18

Метки: действия, компрессионно-вакуумная, ударного

...4 Изобретение относится к горной технике и строительству, в частности к компрессионно-вакуумным машинам ударного действия, применяемым в горном деле и строительстве.Цель изобретения - снижение вибрации машины за счет растягивания импульса приводного усилия.На чертеже приведена компрессионно- вакуумная машина ударного действия, разрез.Компрессионно-вакуумная машина ударного действия содержит корпус 1, в котором размещены цилиндр 2 и рабочий инструмент 2. В цилиндре 2 размещен ударник 4, передающий удары рабочему инструменту 3 через промежуточный элемент 5, Отверстия 6 и 7 в стволе необходимы для компенсации в воздушной подушке.Приводной вал 8 соединен с двигателем (не показан). Напорный элемент выполнен в виде сильфона 9, который может...

Номер патента: 1291809

Опубликовано: 23.02.1987

Авторы: Гаев, Меленевский, Прохоров, Цымбал

МПК: F28C 1/00

Метки: брызгальных, исследований, исследования, охладителях, тепломассообмена

...перемещения - вращения вокруг мачты,1. Средства 5 и 6 измерения снабжены защитными экранами 8 от оросительного потока факелов 2 и дождя. Мачта 1 снабжена укрепленным у ее основания 9 противовесом 10 и установлена с возможностью поворота в вертикальной плоскости для проведения ревизии и смены средств 5 и 6 измерения. Регистрирующие приборы 11 дистанционных средств 5 и 6 измерения установлены на плавучем основании 12 исвязаны с упомянутыми средствами кабелем 13. Мачта 1 также может быть установлена на плавучем .основании 9 и перемещаться в различ 2ные точки оучадителя (фиг, 2), Анемометр 5 (фиг. 3) содержит чашки 14 на оси 15. На оси 15 также установлен диск 16 с прорезями, по разные стороны диска 16 размещены лампа 17 и фотодиод...

Номер патента: 1290468

Опубликовано: 15.02.1987

Автор: Прохоров

МПК: H03B 9/12

Метки: гармоник, генерации

...Т /54 Т Государственного ком113035, Москва, ственно-полиграфичес извИзобретение относится к СВЧ-генераторам и может быть использовано в различной аппаратуре,Цель изобретения - увеличение выходной мощности и КПД.На фиг. 1 представлена вольт-амперная характеристика диода Ганна; на фиг. 2 - эпюра напряжения; на фиг. 3 - эпюра тока через диод Ганна,Способ генерации гармоник заключается в следующем. Выбирается диод Ганна с параметрами по 1= 5 10 д - 10") см , где по - концентрация электронов в арсениде галлия;1 - длина активной области диода Ганна, вольт-амперная характеристика которого имеет участок с наклоном 1/К 1 (фиг. 1) в результате развития ударной ионизации. Для этого на диод Ганна, помещенный в резонатор, подают напряжение...

Номер патента: 1290067

Опубликовано: 15.02.1987

Авторы: Болотин, Борисов, Вахидов, Локшин, Найденов, Новак, Прохоров, Черниенко, Четин

МПК: G01C 3/00

Метки: координат, профиля, прямоугольных, точек

...Государственного113035, МосквПроизводственно-полиграф Корректор М. Д кПодписноем изобретений и открытийнаб., д. 4/5Ужгород, ул. Проектная. 4 1Изобретение относится к геодезии и может быть использовано для определения плоских прямоугольных координат точек, например для определения координат точек криволинейной поверхности при монтаже крупногабаритных конструкций, в частности, отражающих поверхностей крупных радиотелескопов.Цель изобретения - упрощение процесса измерений.На чертеже показана схема измерений по предлагаемому способу. Измерители 1 и 2 обтекают соответствующие концевые точки базиса А и В и их концы 3 и 4 направляют вдоль соответствующих градуированных отрезков Нл и На (организованных, например, в виде рулеток),...

Номер патента: 1289907

Опубликовано: 15.02.1987

Авторы: Бобров, Виноградов, Евдокимов, Жиркин, Калинин, Никулин, Прохоров, Сорокин, Цветков

МПК: C22C 38/50

Метки: сталь

...мелкихвключений значительно увеличиваетсуммарную площадь, занимаемую неметаллическими включениями, что способствует усадке стружки во времярезания при меньших нагрузках на резец, повышению стойкости режущегоинструмента и обрабатываемости,Кроме того, при обработке указанной стали резанием нитриды циркония,попадая непосредственно в зону контакта резца и детали, служат смазкой, заменяя процесс сухого тренияповерхностей при точении процессамитрения со смазкой, что способствуЗоет повышению чистоты поверхности иулучшению обрабатываемости.Исследуемые стали выплавляли в40-килограммовой индукционной печис основной футеровкой, Кремний, марганец, хром, молибден и ванадий вводили в виде ферросплавов, Титан вводили в чистом виде, азот - в...

Номер патента: 784067

Опубликовано: 07.02.1987

Авторы: Алексеев, Боркут, Булошников, Зарубин, Зозуля, Кузнецов, Куксо, Молотилин, Подольский, Прохоров, Ярковой

МПК: B01J 23/745, C01C 1/04

Метки: аммиака, блоков, катализаторных, колонн, приготовления, синтеза

...в процессе восприготовленных катализаторов с алюстановления железного катализатора,минатом калия. Из-за высокой гигро- Свежеприготовленные блоки с исскопичности на поверхности блокапользованием алюмнната кальция невыделяется раствор свободного едкого 50 обладают гигроскопичностью и не текали, что требует применения особых ряют своей механической прочности вме хранения и транспортировки гото-п о еСсевого катализатора, а также работы с,процеСсе хранения и транспортировкиУним (герметичная тара, растариваниечто позволяет упростить конст к июу р рукциюие тары.непосредственноперед загРузкой в 55колонКУ синтеза, меры предосторож- В процессе эксплуатации каталиности в соответствии с требованиями заторных блоклоков, полученных понасправил...

Номер патента: 1288715

Опубликовано: 07.02.1987

Авторы: Иванов, Прохоров

МПК: G06F 17/15

Метки: взаимоструктурной, вычисления, производной, функции

...образом как и в сумматорах 3.По синхроимпульсу второго входного процесса у(С) происходит суммирование в сумматорах 9, если информация в соответствующих регистрах нен 11нулевая . В результате этого в первом сумматоре 9 получается следующая сумма: 40(у -х,) + (у -х,),Эта сумма поступает на второйвход первого блока 12 умножения, напервый вход которого поступает текуветствующего счетчика 19 и изменяетего содержимое +1. Так как на второми третьем входе в данном случае О",то в сумматор 18 записывается "О",а в счетчик 19 О добавляется +1, Навход 17 устройства поступает интервал времени С-С, , который затемпоступает на входы сумматоров 5. После этого по синхроимпульсу второго 1 О входного процесса происходит обнуление сумматоров 9 и...

Номер патента: 1288570

Опубликовано: 07.02.1987

Авторы: Клепиков, Прохоров

МПК: G01N 27/06

Метки: изменений, кондуктометрических, малых, относительных, сопротивлений, ячеек

...конденсаторной.ячейкой (К , С),мостовую схему 2,плечо Э которой представляет собойнелинейный элемент и. является сопротивлением нагрузки, подключеннойпараллельно входу автогенератора 1.В остальные плечи 4 - 6 включены активные сопротивления, К измеритель-, 20ной диагонали мостовой схемы 2 через последовательно соединенныефильтр 7 и усилитель 8 подсоединенрегистратор 9, Одна вершина мостовой схемы 2 заземлена, а вторая соединена с выходом сумматора 10, входы которого подключены соответственно к выходу автогенератора 1,образуя цепь положительной обратнойсвязи, и выходу источника 11 напря"жения постоянного тока, Нелинейныйэлемент 3 может быть инерционным.Устройство работает следующим образом,В исходном состоянии рабочая час- З...

Номер патента: 1287796

Опубликовано: 07.02.1987

Авторы: Винокурова, Либерштейн, Прохоров, Унтила

МПК: A01H 1/04

Метки: гибридного, идентификации, потомства, растений

...методике во всех вариантах данной комбинации. Схема вариантов опыта дана в таблице,Полученные результаты усредняют внутри каждого варианта для каждой идентифицируемой формы, затем вычисляют процентное отношение каждого опытного варианта к нулевому (коцтрольному) внутри каждой формы и для каждого срока измерения отдельно, после чего строят кривые, отражающие в динамике норму реакции каждой формы на воздействие атразина относительно контроля. Сравнивая полученные кривые внутри каждой комбинации, отмещ чают:1. В первой комбинации гцорид в ответна воздействие атразица в концентрации 0,01 мг/л проявляет норму реакции, сходную с отцовским сортом, Питикул. По уровню реакции это сходство является большим в 45 первом варианте (О мин...

Номер патента: 1286688

Опубликовано: 30.01.1987

Авторы: Алимпиев, Бадаев, Красножен, Прохоров, Телегин

МПК: E02F 3/92

Метки: грунтозаборное, землесосного, снаряда

...опорное кольцо 3, колосник 4, смонтированный на ступице 2 фрезы 1 и ее опорном кольце 3, и коническую шестерню 5, яв. ляющуюся очистителем и установленную с внутренней стороны фрезы 1 на корпусе головного подшипника 6 с возможностью зацепления с колосниками 4. Шестерня 5 посредством штока 7 связана с поршнем 8, размещенным в цилиндре, смонтированном на всасыва)ощем трубопроводе 9 в раме О земснаряда. Поршень 8 подпружинен пружиной 11.Грунтозаборное устройство работает следующим образом.Земснаряд, папильонируя, разрабатывает грунт, Неболыпие твердые вклк)чения, разработанные фрезой 1, свободно проходят через колосники 4 и не засоряют всасывающий трубопровод 9. При всасывании негабаритных включений,они начинают застревать между...

Номер патента: 869203

Опубликовано: 30.01.1987

Авторы: Бабков, Ведерников, Ганичева, Кайгородов, Козлов, Прохоров, Сипейко

МПК: C01B 17/26

Метки: натрия, сернистого

...стадий Фильтрации пульп или состадии отмывки шлама до достижения 55РН 10,5-14,0 с последующим возвратом отработанных растворов на однуиз стадий технологического процессапроизводства сернистого натрия. Технология способа состоит в следующем,Шихту, состоящую из кускового кокса и брикетов сульфата натрия в весовом отношении 1:2, подают в шахтную печь для восстановления сульфата натрия. Печной плав поступает на 4горячее выщелачивание.Пульпу подают на фильтрацию с получением шлама и концентрированного раствора сернистого натрия (25-ЗОЖ ИаБ), идущего на упарку до готового продукта.Шлам репульпируют и фильтруют.Отмытый шлам выбрасывают в отвал, арастворы сернистого натрия (0,5-187БаБ) направляют на промывку печныхгазов, В процессе промывки...

Номер патента: 1285354

Опубликовано: 23.01.1987

Авторы: Городкин, Ковалевская, Кордонский, Покрывайло, Прохоров, Шульман, Юшкина

МПК: G01N 11/14

Метки: вискозиметр, плавающим, ротационный, ротором

...прсдпри инКорректор М.Подписноеизобретений и открытийб., д. 415город, ул. Проектная, 4. Вощанкс едактор Л. Сабоаказ 7589(45ВИИИГ 1 И Государственн113035, МоГроизводственно-полигр Самборская о делам ская н ие, г. Уж Изобретение относится к измерительной технике, в частности к измерению реологических характеристик жидкостей, и может быть использовано в химической промышленности и других областях народного хозяйства для определения вязкости неньютоновских жидкостей, например слабоконцентрированных растворов полимеров, при низких скоростях деформации.Цель изобретения - повышение точности измерения, упрощение процесса измерения.На чертеже показан вискозиметр с плавающим ротором.Вискозиметр содержит неподвижный цилиндр 1, исследуемую...

Номер патента: 1285242

Опубликовано: 23.01.1987

Авторы: Бадейнов, Лангуев, Прохоров

МПК: F16J 15/40

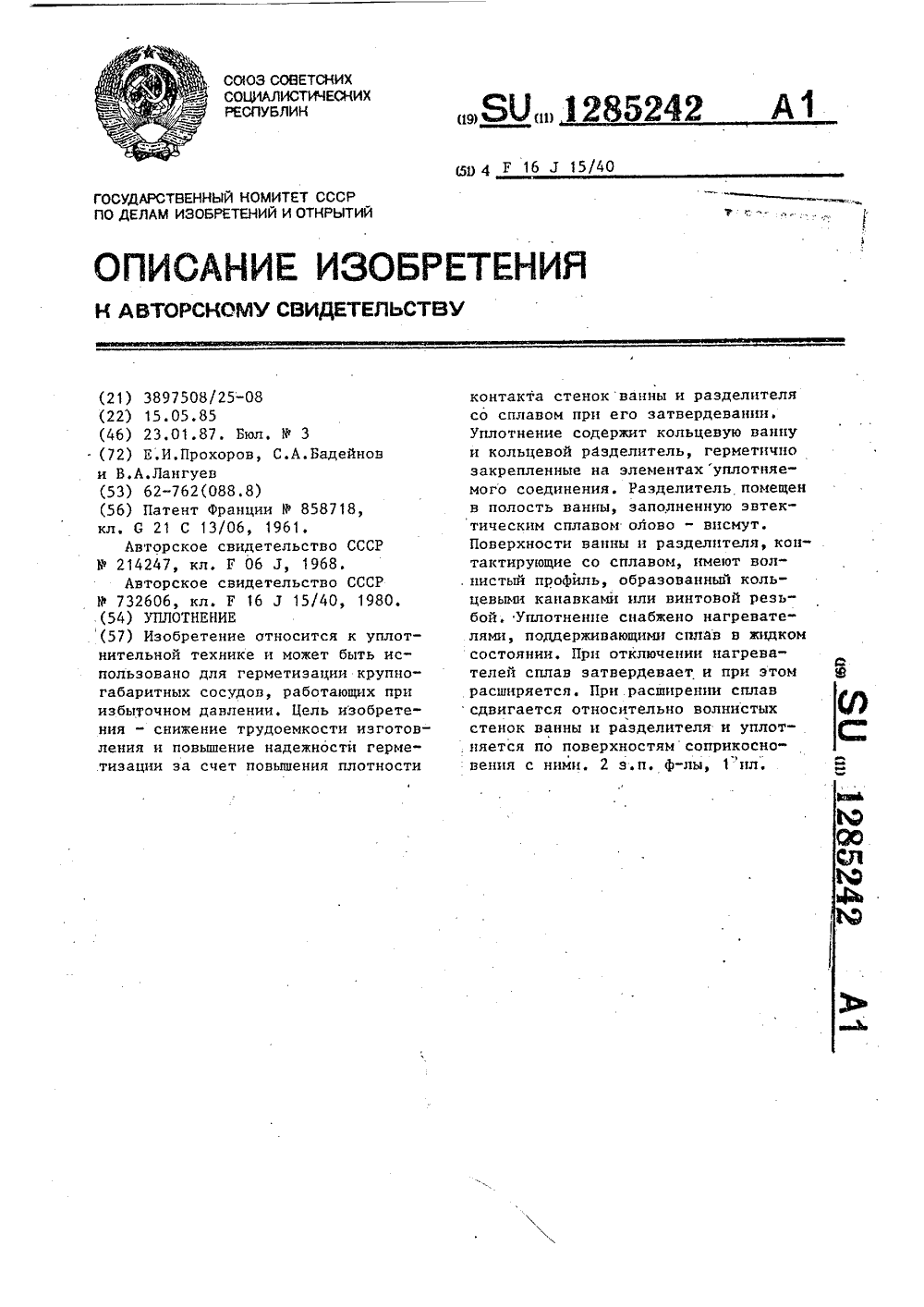

Метки: уплотнение

...в полость , ванны, заполненной герметизирующим звтектическим сплавом 5 олово - висмут, который от окисления в наружной щели защищен защитной жидкостью 6. 25 Внутрення щель заполнена инертным газом 7, например аргоном. Для расплавления сплава и поддержания его в жидком состоянии на наружной поверхности ванны смонтированы электро нагреватели 8. На случай протечек газа иэ внутренней полости корпуса ядерного реактора через замороженный сплав на гидрозатворе смонтировано дублирующее уплотнение 9.Поверхности ванны и разделителя, контактирующие со сплавом, имеют волнистый профиль, образованный кольцевыми проточками или резьбой. Шаг . и профиль резьбы или канавок опреде р ляются из расчета на прочность сплава в твердом состоянии в местах...

Номер патента: 1283853

Опубликовано: 15.01.1987

Авторы: Белов, Костин, Овечкин, Прохоров, Сегалла

МПК: G11C 11/22

Метки: информации, накопитель, сегнетоэлектрический

...Конструкция с боков залита демпфирующим компаундом 10. Пластина 1 выполнена из сегнетокерамики цирконататитаната свинца-лантана.Накопитель работает следующим об-разом.Подачей импульса напряжения записи на выбранные электроды 2 и 3 накопителя осуществляют поляризацию35сегнетоэлектрика на участке ортогонального перекрытия электродов. Заинформационную единицу принимают одно из двух возможных направлений поляризации, а за информационный ноль -противоположное направление поляризации. Для изменения направленияполяризации следует изменить полярность импульса напряжения записи.Считывание информации осуществляют известным способом (как и в,известном устройстве) - подачей импульсов напряжения полувыборки меньщего коэрцитивного напряжения на...

Номер патента: 1283811

Опубликовано: 15.01.1987

Авторы: Дроздов, Ермакова, Зак, Золотарев, Казакова, Козлов, Лавров, Лившицин, Перлин, Прохоров, Ряховский, Федотова, Шмелева, Шпаков

МПК: G06G 7/58

Метки: моделирования, полимеризации, процесса

...ГсОе веттвсе 10 ц . трв евхос выходов блскон 11типа экспонента ого блока 9 делеяВ делителе 8 вход- преобразуются в солтаже нием да сумма ора 5 2 нелинейности с выхода втор соответственно ные напряжения нетствии с 1 ыр Б, = К, /( е, к, + к /(кс),(6) С, - содержание 1,2 в звень в полимере, образонав где шемся в данном реакторе.Напряжение с выхода делителя 8попадает на первый вход третьегоблока 13 умножения, где преобразует -ся в соответствии с ныаажениемПри этом напряжение, пропорциональное разности (р в ( ,) поступаетвыхна второй вхоД третьего блока 13 умножения с выхода блока моделиро - вания приращения концентрации поли - мера, выполненного в виде вычитателя 16, на первый и второй входы которого поступают напряжения с входов 20 и 21...

Номер патента: 1283044

Опубликовано: 15.01.1987

Авторы: Каретин, Прохоров, Чурбанов

МПК: B23Q 7/10

Метки: загрузочное

...." Г .: ,.ь:1:Яп ятчиком, 0 и 11, ,.(1;1(Г " .1 тгин 1010 .1 СРСМ(-,: ,:0"," слсдуюцпл Образом.РС К И ЛС 1 О МОIРДЯЧИ 5 Е 1, 0 Г Гх., , з "с : 1 . , ) Н иЯГОВым т 1 сП(;С;ОХ;, СР;.М: 1 "1) СЯ Н ЗОГ) (, ЧЛ 5 1 Орс: м , Д 11 де;я,Г з мИголотР.х,.., Г .;Г с. (0)те 1 с г, Со,(Д"Х( .Г :.Е .ХОЯИС( Ялк0 ри, х"т. ( абоеи 1(1,.т: 0,Ч;: ., .:,:.:;",ЯСЯНИН ("СИ 11.О ", Н )," Р-ЧЯГ ВСЛИЧИЬ Я1 90 схои) ,О рго ры ЯГОВ 6 и 7 дз уОря язон 16 и 7 ВР.ьт.1 4 и 15 (фГ. 2). ьДетали, зажатыс отсекателями, отделяются от ряда деталей, расположенных на шаговом транспортере. Возможно беспрепятственное передвижение шагового транспортера до и , гого расходования деталей над приемой плошадкой 19, о чем сигнализирует датчик 20. Как только освободится зона над...

Номер патента: 1280664

Опубликовано: 30.12.1986

Авторы: Борисов, Востров, Грачев, Прохоров

МПК: H02G 11/00

Метки: токоподвод

...с радиусом 25-80 мми изменяющимся углом подъема витковот 40 до 75 . При этом из-за того,что токоподвод размещен в двухосномнаклонно-поворотном стенде, углыподъема витков кабеля имеют различную величину в местах изгиба кабельного ствола, а при развороте рамстенда значения углов подъема витковкабеля для каждой точки витка кабелякабельного ствола переменные.Каждый кабель кабельного стволасостоит из проводов, скрученных между собой, а каждый провод, в своюочередь, состоит из скрученных междусобой отдельных токоведущих жил,ФТакая тройная скрутка дает возможность утверждать, что жесткостькабельного ствола состоит из суммарной жесткости составляющих ствол кабелей, которые, в свою очередь, имеютжесткость равную суммарной жесткостинабора...

Номер патента: 1280350

Опубликовано: 30.12.1986

Авторы: Кирпичев, Кольцун, Павловский, Прохоров

МПК: G01L 3/04

Метки: крутящего, момента

...19 положения обоймы 6, и шкала 20 указателяположения обоймы б, смонтированныена корпусе 1,При этом регулятор 19 положения40обоймы 6 представляет собой зубчатовинтовой механизм с ручным приводом,он. содержит приводную рукоятку 21,кинематически соединенную через зубчатый редуктор 22 с четырьмя винтовы 45ми валами 23, установленными в корпусе 1 и введенными в зацепление срезьбовыми каналами, выполненными вП-образных скобах 7-10,1 50На внешней цилиндрической поверхности колец 2 и 13 выполнены пазы24, в которые введены концы болтов15-18, размещенные в П-образных скобах 7-10 таким образом, что обеспечивается возможность закрутки колец12 и 13 вокруг оси упругого элемента 2 во взаимно противоположных направлениях. Кроме того, с одной стороны...

Номер патента: 1280321

Опубликовано: 30.12.1986

Автор: Прохоров

МПК: G01C 13/00

Метки: внутренних, волн, параметров

...на периферии поплавка нейтральной плавучести6 в диаметрально противоположныхконцах,Устройство работает следующим об" разом.Акустический импульс, посылаемый в морскую воду излучателем 5, расположенным на буе нейтральной плавучести 1, по достижении поплавка 6 нейтральной плавучести преобразуют в электромагнитный сигнал с помощью гидрофона 7, С выхода гидрофона 7 электромагнитный сигнал подают в обмотку 9 и далее посредством электромагнитной индукции через магнитопровод 8 - в изолированный провод 10. Поскольку последний подключен через морскую воду к приемнику 4 электро- сигналов, то электромагнитный сигнал поступает на его вход. Время появления электромагнитного импульса на входе приемника 4 электржигналов фиксируют с помощью регистратора...

Номер патента: 1279763

Опубликовано: 30.12.1986

Авторы: Малков, Прохоров, Прохорова

МПК: B23F 17/00

Метки: зубчатых, колес

...для обработки зубчатыхколес состоит из корпуса 1, в котором размещен вращающийся шпиндель 2изделия и механизм 3 его циклического осевого перемещения, включающийконическую передачу 4 и 5. Устройство снабжено введенным в механизм 3третьим коническим колесом 6, расположенным соосно одному иэ основных 20колес 5, Конические колеса 5 и 6спрофилированы на базе волнистой производящей поверхности, а промежуточное колесо 4 установлено с возможностью перемещения вдоль оси шпинде 25ля 2Обрабатываемое колесо 7 закреплено на конце штока 8, проходящего через отверстие в шпинделе 2 и имеющего воэможность осевого перемещения. На шпинделе 2 установлено червячное колесо 9, зацепляемое с червяком 10. Колесо 9 и червяк 1 О - звенья кинематической цепи...

Номер патента: 1279071

Опубликовано: 23.12.1986

Авторы: Прохоров, Смирнов

МПК: H03M 1/66

Метки: кода, многоканальный, напряжение

...выходной код преобразователя 6напряжения в код и выходной код регистра 2 сумы через блок 3 считывания кодов поступают на входы блока4 сравнения кодов. При несовпаденииэтих кодов формируется общий сигнал неисправности, который выключаетгенератор 15 импульсов с помощьютриггера 24, а во входной регистр21 через блок 20 элементов ИЛИ записывается единичный код.В моментвыключения генератора 15 импульсовтриггером 24 на ш+1 выходе дешифратора появляется сигнал, который переключает переключатель 23, включает второй ключ 14 и производит считывание записанного во входном регистре 21 единичного кода в блок 4 сравнения кодов, на вход которого поступает также единичный код, полученныйпреобразованием эталонного напряжения, прошедшего через...

Номер патента: 1278208

Опубликовано: 23.12.1986

Авторы: Землянский, Кравченко, Прохоров

МПК: H01B 13/012

Метки: вязки, жгута

...и электротехнике,Цель изобретения - повышение производительности в работе,На фиг,1 устройство, вид сверху; на фиг,2 - вид А на фиг.1; на фиг.3 - пример вязки жгута в устройстве; на фиг.4 - разрез Р-Б на фиг,3; на фиг,5 - пример вязки жгута в устройстве, вид сбоку; на фиг,б - 8 - пример последовательности накладывания нити на выступы.Устройство для вязки жгута содержит основание 1, упруго-эластичные отводы 2 и выступы 3 для накидывания петель нити 4. Отводы 2 размещены с двух сторон основания 1 по всей его длине и направлены в противоположные стороны от него, причем каждый выступ 3 расположен на каждом гибком отводе 2 основания 1,Вязка жгута при помощи устройствапроизводится следующим образом,Нить 4 с выступа 3 на конце...

Номер патента: 1278164

Опубликовано: 23.12.1986

Авторы: Дмитриев, Ландышев, Мельников, Прохоров, Трунова, Юрин

МПК: B23K 28/00

Метки: термомеханической

...сварной шов находился между поверхностями роликов 1, а околошовная зона имела контакт с рабочей поверх ностью токоподводящих элементов 3. Затем производят прокатку на режимах, которые подбираются при прокатке образцов - имитаторов. Нагрев детали осуществляется при прохожде- ф нии электрического тока между токо- подводящими элементами верхнего и нижнего рабочих роликов, В зависимости от свойств свариваемых деталей и конфигурации шва горячая прокатка проводится за один или несколько проходов. П р и м е р, Проводили термомеханическую обработку образцов из жаропрочных сплавов, сваренных встык способом аргонодуговой сварки неплавящимся электродом на режимах, указанных в табл. 1.Для получения смещения стыкуемых кромок при сборе пластин под...

Номер патента: 1276925

Опубликовано: 15.12.1986

Автор: Прохоров

МПК: G01K 7/32

Метки: температуры

...резонаторы 2 и 3 и нелинейный конденсатор -варикап 4. Резонаторы выполнены наконденсаторах 5 и 6 и катушках 7 и 8индуктивности, Радиоприемник 9 включает в себя регистратор,Устройство работает следующим образом,Генератор 1 накачки излучает сигналы с частотой, равной сумме резо" З 0нансных частот резонаторов 2 и 3,значение которых однозначно связанос измеряемой температурой. При этомв катушках 7 и 8 наводится напряжение накачки, которое через конденса 35торы 5 и 6 воздействует на варикап 4,изменяя его емкость с частотой накачки что приводит к возникновению генерации на собственных частотах резонаторов 2 и 3. С помощью приемника9 принимают сигналы любой из собственных частот резонаторов 2 и 3или их разностные составляющие ипо ним...

Номер патента: 1276865

Опубликовано: 15.12.1986

Автор: Прохоров

МПК: F16D 41/16

Метки: муфта, реверсивная

...выполнены противо(юложно 1(аправленные пазы 8 и 9, в которых расположены ролики 10 и 11, а в полостях, образованных этими элементами,спиральные пру)кины 12 и 13, при этом одна пружина 12 прикреплена одним концом к звсздоцке, другим - к втулке, а другая - и втулке и обойме, например, посредством винтов 14, 1 ружины имеют противоположную цавивку, совпадающую с направлением сужения клиновых пазов. Ъ)Ведущим звеном в предлагаемой муфте может быть как обойма 1, так и звездоцка 3.Муфта работает следующим образом.В случае, когда ведущим звеном является звездочка 3 и вращение происходит по часовой стрелке, крутящий момент передается внутренней пружиной 12 на втулку 2 и обойму 1 через ролики 11, при этом пру.жица 13 це воспринимает...

Номер патента: 1275348

Опубликовано: 07.12.1986

Авторы: Голуб, Карпеев, Кривошлыков, Прохоров, Сисакян, Сойфер

МПК: G02B 6/14

Метки: возбуждения, излучения, когерентного, мод

...13.Устройство работает следующим образом.Излучение лазера 1 проходит черезколлиматор 2 и попадает в оптическуюразделительную систему, где с помощьюсветоделителей 4 и зеркала 5 излучение делится на ряд вторичных пучков,которые направляются на соответствующие синтезированные голографическиеФильтры 6. Амплитудное пропусканиефильтров пропорциональноу (х) с+2 К(х)ехр(-х 2 м 7 х)1, (1)где 9(х), " модовые функции, например, световода 13, заданные в области С,х=(х,у)6 С, Ч=(Ч,ф - вектор пространственных частот,С=щах (х) . (2) 40В первом порядке дифракции фильтраформирУется распределение комплекснойамплитуды, соответствующее модовойфункции х), причем в оптическойсхеме вводится наклон освещающих пуч;ков относительно когерентно"оптических...

Номер патента: 1275122

Опубликовано: 07.12.1986

Авторы: Безносов, Лапшин, Малахов, Миндрин, Прохоров

МПК: F04F 5/02

Метки: аппарат, струйный

...4/5 Филиал ППП ссПатент, г. Ужгород, ул. Проектная, 4Редактор О. Бу гирЗаказ 6543/25 Изобретение относится к струйной технике, в частности к конструкции эжекторов.Цель изобретения - снижение энергозатрат на прокачку пассивной среды.На фиг. 1 изображен струйный аппарат, разрез; на фиг. 2 - разрез А - -А на фиг. 1. Струйный аппарат содержит жидкостноеактивное сопло 1, установленную на выходепоследнего цилиндрическую вставку 2 с отверстиями 3 для подвода газовой пассивной среды и продольными пазами 4, выполненными на внутренней поверхности 5вставки 2 в зоне отверстий 3, камеру 6смешения и диффузор 7,Отверстия 3 расположены одним поперечным рядом на выходе активного сопла 1,пазы 4 со стороны последнего заглушены иимеют ширину а и глубину 11,...

Номер патента: 1273772

Опубликовано: 30.11.1986

Авторы: Глеб, Ентов, Иванов, Кордонский, Прохоров, Рожков, Шульман

МПК: G01N 3/10

Метки: испытаний, растяжения, режиме, реологических

...материалов в режиме растяжения работает следующим образом.В никнюю полость пневматическогоцилиндра 2 подводится давление отпневмомагистрали (не изобракена).Поршень 3 перемещается вверх. Приэтом магнитореологическая кидкость 4перетекает в полости поршня 3 черезмагнитореологический дроссель 5,Программатор 7 преобразует ток,поступающий от источника 8, в регулируемые по силе и длительности импульсы тока, которые затем пропускаютчерез магнитореологический дроссель5. Вязкость магнитореологической жидкости 4 в гидроканале дросселя 5 пропорциональна величине магнитного поля, создаваемого управляющим импульсом тока, В результате скорость перемещения и режим перемещения поршня Э полностью определяются параметрами импульса (или импульсов)...
