Певзнер

Номер патента: 1161981

Опубликовано: 15.06.1985

Авторы: Журавин, Певзнер, Рубцов, Семенов

МПК: G08C 19/28

Метки: телеизмерительная

...с 1 входом второго счетчика импульсов, выходы которого соединены с соответствующими жодами дешифратора, выходы дешифратора соединены с синхровходами соответствующих коммутаторов 981 4Матрица А имеет следующие свойства: нормированность строк (например, нормированность по дисперсии -сумма квадратов элементов равнаединице), что необходимо для сохранения у выходных сигналов матричногопреобразователя 1 того же динамического диапазона, что и у входныхсигналов;любые и строк образуют матрицу Авс ненулевым определителем, поэтому такая матрица имеет обратную матрицу АМатрица А строится следующим образом. В качестве исходной годится любая квадратная (пхп) матрица с ненулевым определителем и нормированными строками, например, единичная...

Номер патента: 1159145

Опубликовано: 30.05.1985

Авторы: Боев, Голев, Зотова, Певзнер, Яуре

МПК: H02P 7/74

Метки: асинхронный, вентильный, каскад

...6, ведомому сетью с узлом .7 управления, датчик 8 напряжения и датчик 9 тока ротора, выход которого соединен с одним входом элемента ИЛИ 10, соединенного выходом со счетным входом триггера 11, выход которого соединен с входом блока 4 управления, выход датчика 8 напряжения через пороговый элемент12 и распределитель .13 импульсов соединен с управляющими электродами тирнсторов выпрямителя 5, другой вход элемента ИЛИ 10 соединен с выходом датчика 8 напряжения через пороговый элемент 14, выход блока 4 управления соединен с управляющим входом ключевого элемента 15, включенного коммутируемым выводом параллельно пороговому элементу 12.з 1159.145 4Коммутатор 3 и блок 4 управления говый элемент 12 снова не пробьется могут быть выполнены в...

Номер патента: 1159123

Опубликовано: 30.05.1985

Авторы: Бурый, Певзнер, Поплавский, Храпаль

Метки: вентилей, защиты, инвертора, мостового, однофазного

...10 дросселя подключено к катоду вентиля 11 анодной группы, а конец ее подключен к точке соединения другого вывода нагрузки 5 и анода вентиля 9 катодной группы другой Фазы инвертора, начало другой обмотки 12 дросселя подключено к отрицательной шине 8 питания инвертора, а конец - к катоду вентиля 6 катодной группы одной Фазы инвертора,1 11591Изобретение относится к электротехнике и может быть применено в устройствах зашиты вентильных преобразователей от токовых перегрузоквследствие нарушения коммутации. 5Известно устройство для защитывентильного преобразователя, содержащее датчик напряжения и датчик то- .ка, две первичные обмотки котороговключены. последовательно с вентилями 1 Оразных плеч преобразователя, .а вторичная обмотка подключена...

Номер патента: 1158954

Опубликовано: 30.05.1985

Авторы: Кантемиров, Кутуков, Певзнер, Хмелев

МПК: G01V 1/147, G01V 1/52

Метки: возбуждения, волн, скважине, упругих

...нараспорном элементе, а на контактныхэлементах выполнены соответствующиеим пазы, при этом распорный элементжестко соединен со штоком, снабженным головкой, которая вместе сподающим грузом расположена в корпусе, а предварительно сжатая.",пру-жина размещена на штоке между корпусом и стаканом, который свободноустановлен на штоке и прижат к контактным элементам, в верхней части пазов которых выполнены выступы,заходящие.в соответствующие дополнительные пазы в направляющих рас порного элемента.Увеличение КПД достигается путемэкономии энергии удара, которая час.тично затрачивалась на преодолениесил упругости стягивающих поясов.Кроме того, в процессе извлеченияснаряда из скважины за счет синхронного смыкания контактных элементов исключается...

Номер патента: 1158306

Опубликовано: 30.05.1985

Автор: Певзнер

МПК: B23C 5/06

Метки: торцовая, фреза

...в виде секторов и размещены вцилиндрических отверстиях корпуса 1с возможностью поворота вокруг оси О.Режущий элемент 2 с помощью винта 5скреплен со штырем 6, контактирующимс отверстием опорной пластины 3 иустановленным с возможностью радиального и осевого перемещения в отверстии корпуса 1. Штырь 6 связан с опорной пластиной 3 с помощью клино-винто.вой передачи, включающей установленные в отверстиях корпуса 1 клин 7,ввернутую в пластину 3 резьбовчюшпильку 8 с гайкой 9 и подпружиненный прихват 10, опирающийся на корпус 1 и торец клина 7, взаимодействующего с клиновой поверхностью шты ря 6. Для точного поворота пластин 4они снабжены эксцентриковыми пальцами 11, взаимодействующими с пазамикорпуса 1.Для установки, режущих элементов 2 15...

Номер патента: 1157503

Опубликовано: 23.05.1985

Авторы: Певзнер, Фефелов, Щелок

МПК: G01V 1/155

Метки: вибрационный, источник, сейсмический

...устройство, общий вид.Источник содержит основание 1,которое совместно со стойками 2,крестовиной 3 образует корпус. Инерционная масса 4, основную часть которой составляет магнитопровод 5,обмотка подмагничивания б и арматураподвешены внутри корпуса на упругойподвеске, например пружинах 7. Кинерционной массе 4 и стойкам 2прикреплены направляющие, 8, междукоторыми помещены ролики 9.К основанию 1 жестко прикрепленодно сильфона 1 О большего диаметра,фланец 11 соединен одновременно ссильфонами 10 и 12 и жестко прикреплен к инерционной массе 4. Дно сильфона 12 меньшего диаметра соединенос вибрационной катушкой 13 посредством штока 14. Внутренняя замкнутаяполость, образованная сильфонами 1 О,2 и фланцем 11, заполнена жидкостью15....

Номер патента: 1157161

Опубликовано: 23.05.1985

Авторы: Золотовицкий, Михлин, Певзнер, Синицкий, Соколин

МПК: E02D 3/11

Метки: грунта, катод, осушения, электроосмотического

...на фиг. 4 - вид А на фиг. 3; на фиг. 5 - вид Б на фиг. 3; на фиг. 6 " узел 1 на фиг, 2; на фиг, 7 - узел 11 на фиг,2, 55Катод для электроосмотического осушения грунта имеет источник 1 постоянного тока, подключенную к нему электродную пару - анод 2, выполненный в виде металлической трубы, и катод 3, соединенный с насосом 4.Катод 3 выполнен из перфорированной трубы - диэлектрика 5 (перфорация не показана) с расположенным в нижней части отстойником 6, Вокруг трубы 5 закреплено сетчатое фильтрующее покрытие 7, выполненное также из диэлектрического материала.Фильтрующее покрытие 7 охвачено по всей длине трубы 5 поясами 8, каждый из которых имеет верхнее и нижнее разъемные кольца 9, Каждое кольцо 9 состоит из двух полуколец 10, шарнирно...

Номер патента: 1148983

Опубликовано: 07.04.1985

Авторы: Ермаков, Огиенко, Певзнер, Царегородцев

МПК: E21B 47/00

Метки: приборов, прижима, скважине

...скважине всего один электромагнитный привод. Все это обеспечивает возможность использования устройства при выполнении высокочастотных сейсмических исследований.1148983 Сменный боек, закрепленный в корпусе электромагнитного привода фиксатором, обеспечивает приведение прижимного узла в рабочее и исходное положения, 5Расположение прижимного элемента в пазу клина позволяет обеспечить надежное прижатие прибора в скважинах с большим диаметром, так как при этом увеличивается длина прижимного О элемента и соответственно его рабочий выход из корпуса прижимного узла.На фиг. 1-3 приведено предлагаемое устройство в исходном положении перед прижатием прижимного узла к стенке скважин, продольные и поперечный разрезы, ,на фиг. 4 - устройство в рабочем...

Номер патента: 1145257

Опубликовано: 15.03.1985

Авторы: Певзнер, Чистяков

МПК: G01M 7/00, G05D 19/02

Метки: вибростенд, низкочастотный

...зибровозбудитель, подключенные к нему последовательно соединенные первый усилитель и первый блок сравнения, взаимодействующий с виброплатфбрмой датчик перемещений, подключенные к нему второй блок сравнения, третий блок сравнения, интегратор и подключенные к нему выходами источник опор-З 5 ного напряжения и амплитудный детектор, снабжен взаимодействующим с виброплатформой вторым электродинамическим вибровозбудителем, подключенным к нему вторым усилителем к вы коду которого подключен третий блок сравнения, первым блоком коррекции, включенным между выходом второго блока сравнения и входами первого и третьего блоков сравнения, 45 подключенными к токовым катушкам электродинамических вибровозбудителей, последовательно соединенными...

Номер патента: 1145093

Опубликовано: 15.03.1985

Авторы: Колодезев, Певзнер

МПК: E02F 3/48, E02F 9/20

Метки: автоматизированного, экскаватора-драглайна, электроприводом

...управления электроприводом поворота, невозможность определения появления неисправности в системе управления электроприводом поворота экскавато ра,.Известно также устройство контроля системы управления электроприводом поворота экскаватора-драглайна,включающее тахогенератор,датчик оборотов двигателя 121.В устройстве оценкой работоспособности системы угравления электроприводом поворота является сравнениесредней потребляемой мощности при- З 0вода поворота с заданной, т.е. недостатком этого устройства являетсякосвенный контроль работоспособности системы управления, а такженевозможность определения неисправности, вида и места возникновенияв системе управления.Известно устройство для автоматизированного управления электроприводом...

Номер патента: 1143893

Опубликовано: 07.03.1985

Авторы: Певзнер, Ставрогин

МПК: F15B 21/12

Метки: гидропривод, динамического, нагружения

...в канале подвода давления в рабочую полость, и запорным элементом, установленным в канале подвода давления в управляющую полость, корпус вибровозбудителя установлен во внутренней полости ресивера концентрично, причем регулятор скорости выполнен в виде поворотной втулки с окном на боковой поверхности, охватывающей корпус и установленной с возможностью регулирования проходного сечения канала подвода давления в рабочую полость.Кроме того, вибровозбудитель и ресивер выполнены со следующими соотношениями их размеровРк = 1 Г 2 Рп Рр = МЗ Рп,где 0 в внутренн диаметр корпуса вибровозбудителя;Ор - внутренний диаметр ресивера;Оп - диаметр поршня.На фиг. 1 представлен гидропривод, общий вид; на фиг. 2 - корпус вибровозбудителя с регулятором...

Номер патента: 1142344

Опубликовано: 28.02.1985

Авторы: Меерзон, Певзнер, Спивак, Шихер

МПК: B61L 3/08

Метки: бдительности, водителя, средства, транспортного

...подключен к входу амплитудно-временного селектора 6. Выходы селектора 6 и блока 7 отработки команд предупредительной сигнализа 20 25 30 35 40 45 ции подключены к входам блока 8 анализа реакции водителя, к выходу которого подключены параллельно соединенные блок 9 предупредительной сигнализации и блок 10 управления исполнительными элементами.Устройство работает следующим образом.В случае отсутствия импульсных помех на датчиках 1 выделяется сигнал, содержащий обе составляющих электрического со противления кожи (ЭСК), тоническую и фазическую. Спектр этого сигнала находится в пределах 0-1 Гц. Такой низкочастотный сигнал, поступая на вход дифференцирующего элемента 3, не обеспечивает появление на выходе этого элемента сигнала, уровень...

Номер патента: 1137320

Опубликовано: 30.01.1985

Авторы: Арш, Данилевский, Певзнер, Сивцов, Флоров

МПК: G01F 23/28

Метки: автогенераторный, заполнения, сигнализатор, уровня

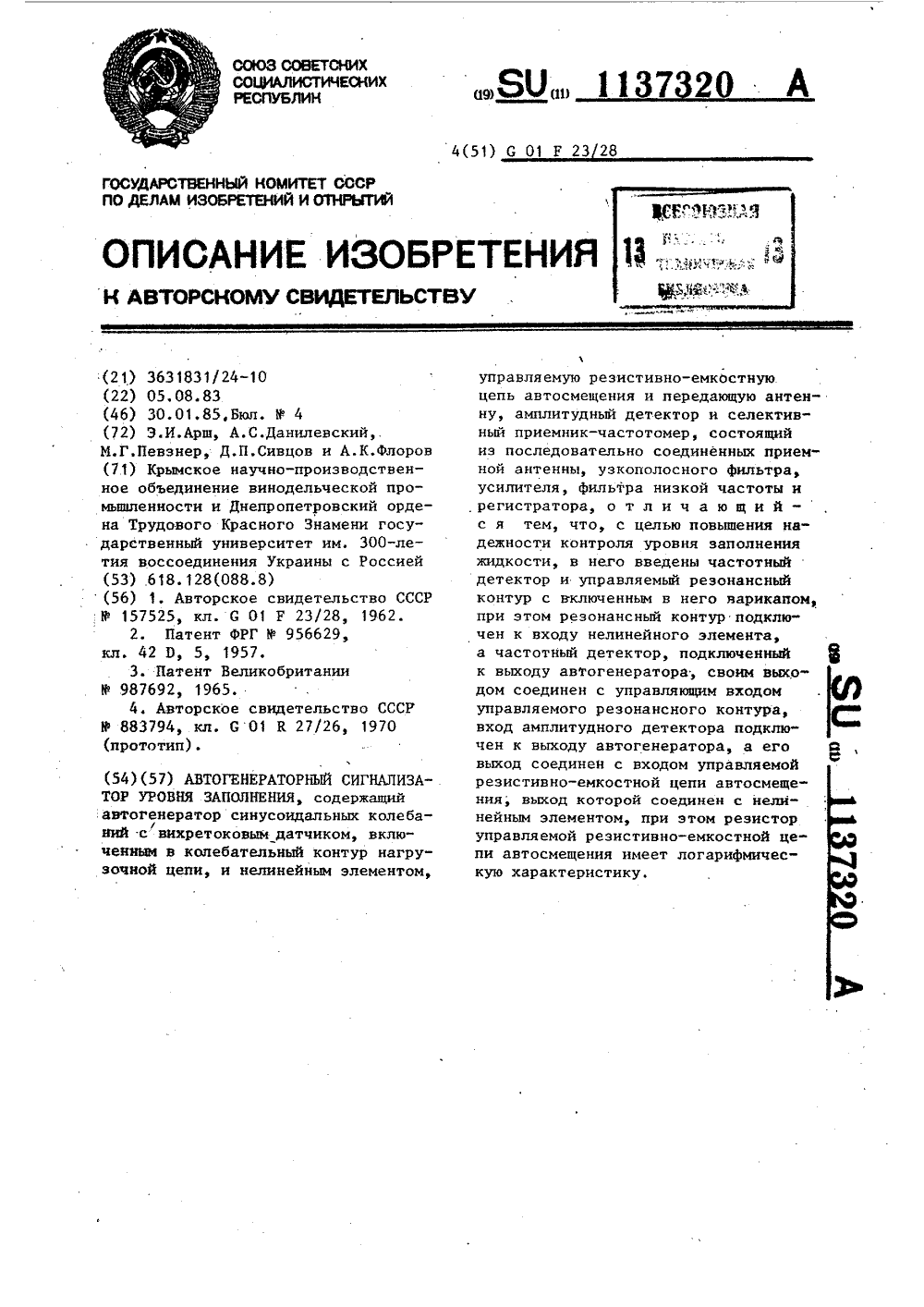

...достигается тем, что в автогенераторный сигнализатор уровня заполнения, содержащий авто- генератор синусоидальных колебаний с вихретоковым датчиком, включенным в колебательный контур нагрузочной цепи, и нелинейным элементом, управляемую резистивно-емкостную цепь автосмещения и передающую антенну, амплитудный детектор и селективный приемник-частотомер, состоящий из последовательно соединенкых приемной антенны, узкополосного фильтра, усилителя фильтра низкой частоты Ч, и регистратора, введены частотный детек,тор и управляемый резонансный контур с включенным в него варикапом, при этом резонансный контур подключен к входу нелинейного элемента, а частотный детектор, подключенный к выходу автогенератора, своим выходом соединен с упраВляющим...

Номер патента: 1137189

Опубликовано: 30.01.1985

Авторы: Певзнер, Щелок

МПК: E21B 47/00

Метки: приборов, прижима, скважине

...прижимного элемента в виде коленообразного бруса уменьшает зависимость рабочего выхода прижимного элемента из корпуса устройства Устройство (фиг. 1) содержит электромагнитный ударник, состоящий из размещенных в корпусе 1 катушек 2, ствола 3, колец 4, сердечника 5, втулки 6 с головкой 7 и возвратной пружиной 8. Сердечник 5, расположенный в стволе 3, охватывает шток 9 и выполнен с возможностью перемещения вдоль их геометрической оси, На штоке 9 укреплены с одного торца клин 10 с плоской пружиной 1 1, а с другого - головка 12. Плоская пружина 11 (фиг. 1 и 2) жестко соединена одним концом с клином 10 и размещена над наклонной поверхностью 13 клина 10, в котором выполнено углубление 14. Клин 10 размещен в корпусе 1 с...

Номер патента: 1136994

Опубликовано: 30.01.1985

Авторы: Бовэ, Иноземцев, Орешкин, Певзнер, Шихер, Ясенцев

МПК: B60T 17/22

Метки: магистрали, плотности, поезда, тормозной

...узла9 подключен к входу остановки узла10 измерения временных интервалов,к входу запуска которого подключенвыход генератора 11 управлениярежимом измерения, причем этот выход подключен также к входу управления запорного клапана 3 и к входузапуска узла 9 измерения изменениядавления. Выход узла 9 подключентакже к входу сброса генератора 11.Узел 9 может быть выполнен, например, в виде последовательно соединенных датчика давления, дифференцирующего усилителя и пороговогоэлемента, уставка которого определяет чувствительность к изменениюдавления в тормозной магистрали 7на чертеже структура узла 9 не раскрыта).Перевод узла 9 в режим измеренияможет осуществляться, например, подаючей напряжения питания на датчикдавления не показан), Вход...

Номер патента: 1135713

Опубликовано: 23.01.1985

Авторы: Дроздова, Казаков, Певзнер, Полонский, Равикович

МПК: C01B 31/36

Метки: карбида, кремния, порошков, шлифовальных

...материала от кислоты часть жидкого стекла расходуетсяна нейтрализацию кислоты и классификация частиц по крупности проходитнеудовлетворительно, что приводит кухудшению качества готовой продукциипо зерновому составу и режущей спо;собности из-за замельчения микропорошков.Целью изобретения является повышение режущей способности карбидакремния путем повышения качествапорошка по зерновому составу. 55 Поставленная цель достигается тем,что обработку порошков карбида кремния проводят вначале в растворе кислоты и после промывки водой избытка кислоты и продуктов реакции раствором щелочи.П р и м е р. Исходный материал -зеленый карбид кремния измельчают вшаровой мельнице до получения продукта мельче 80 мкм. После этого на стандартном...

Номер патента: 1133175

Опубликовано: 07.01.1985

Авторы: Бурский, Довнар, Певзнер, Соловьев

МПК: B65D 85/68

Метки: двухколесного, передвижения, средства, тара, транспортирования

...ее оси. Предпочтительным является взаимное расположение втулок 3 и 4, при котором расстояние между плоскостью, в которой расположены оси втулок 3, и плоскостью, в которой расположены верхние торцы втулок 4, равно радиусу К колеса транспортируемого двухколесного средства передвижения.Отверстия втулок 3 предназначены для размещения отогнутых концевых участков 5 продольных элементов 6, а отверстия втулок 4 предназначены для размещения отогнутых концевых участков 7 планок 8 а или 8 б. По обе стороны продольных элементов 6 жестко присоединены втулки 9, расположенные парами перпендикулярно оси продольного элемента 6. Отверстия 5 10 15 20 25 30 35 40 45втулок 9 предназначены для размещения отогнутых концевых участков 10 поперечных элементов 11...

Номер патента: 1132259

Опубликовано: 30.12.1984

Авторы: Арш, Данилевский, Певзнер, Сивцов, Флоров

МПК: G01R 27/26

Метки: автогенераторный, измеритель, многопараметрический

...чтоавтогенераторный многопараметрический измеритель, содержащий три автогенератора, каждый из которых состоит из нелинейного элемента, колебательного контура в нагрузочной цепи, вихретокового датчика, включенного в качестве элемента колебательного контура, первый, второй и третий амплитудные детекторы, первый, второй и третий частотные детекторы, входами соединенные с выходами авто- генераторов, три блока деления, на входе которых попарно подключены выходы амплитудных и частотных детекторов, автоматический коммутатор, входы которого соединены свыходами блоков деления, аналогоцифровой преобразователь, подключенный .входом к выходу автоматического коммутатора, регистратор, микропроцессор, включенный между выходоманалого-цифрового...

Номер патента: 1130417

Опубликовано: 23.12.1984

Авторы: Певзнер, Фатеева, Чистяков

МПК: B06B 1/04

Метки: возбудитель, колебаний, электродинамический

...зазор, в котором 50соосно ему размещена цилиндрическаякатушка возбужденияпоследняя выполнена с переменным шагом, возрастающим от краев к середине обмотки,при этом в средней части шаг намотки 55на 5-157 превышает шаг намотки накраевых участках катушки, выступающихза пределы кольцевого зазора, а дли где 1 - ток в обмотке катушки;В, - магнитная индукция взоне 1-го витка;6, - длина -го витка; на краевых участков равна амплитудемаксимальных перемещений катушки,Кроме того, в качестве источникаподмагничивания используются постоянные магниты.На фиг. 1 схематично изображенэлектродинамический возбудитель колебаний; на фиг2 - график изменения магнитной индукции В в зазоревдоль оси магнитной системы,Возбудитель содержит две встречно соединенные...

Номер патента: 1127788

Опубликовано: 07.12.1984

Авторы: Абашкин, Бирюков, Иноземцев, Нюхало, Орешкин, Певзнер, Терещенко, Шихер

МПК: B60T 7/12

Метки: автоматическим, железнодорожного, средства, тормозом, транспортного

...состоит из крана 1 машиниста, подключенного к тормозной магистрали 2, к которой также подключен вход сигнализатора 3 обрыва тормозной магистрали и выход электропневматического клапана автостопа 4. Выходы сигнализатора 3 подключены к элементу 5 индикации, к цепи 6 управления тягой и к одному входу элемента И 7, к другому входу которого подключен один (прямой) выход датчика 8 положения локомотивав поезде, другой (инверсный) выход которого соединен с одним входом элемента И 9.В качестве датчика 8 положения локомотива в поезде может быть использован, например, рукав тормозной магистрали с электроконтактом и изолированной подвеской, причем в цепь контактов включено электромагнитное реле (на чертеже структура датчика 8 не раскрыта)....

Номер патента: 1126698

Опубликовано: 30.11.1984

Авторы: Вялов, Городецкий, Зарецкий, Клеев, Лукин, Певзнер, Петренко

МПК: E21D 1/12

Метки: глубоких, обводненных, породах, проходки, слабых, стволов, шахтных

...путем его эащемления по концам обнаженного участка проходки длиной ъ 5Учет явления полэучести осуществляется тем, что параметр пластичности А в формуле (1) рассматривается как функция времени А=А(1), что характеризует развитие пластических дефОРмаций ползучести, ПараметрыА (1) и в определяют из испытания на ползучесть образцов замороженной породы при заданной температуре О, в Результате чего получают семейство кривых. ползучести. - Ф при различных 6 . Эти кривые перестраивают в семейство кривых напряжение 6 - деформациядля различцых моментов времени 1, откуда находят значение параметра е ( от 1 не зависящего) и значения па раметра А (1) для различных 1, На основе этих данных. строят график изменения А (1) .во времени и по нему...

Номер патента: 1122824

Опубликовано: 07.11.1984

Авторы: Андросова, Ищукин, Костовецкий, Левин, Наумов, Панкевич, Певзнер, Рапопорт

МПК: E21C 41/00

Метки: ископаемых, месторождений, пластовых, полезных, разработки

...пространства и с отставанием на ранее уложенные породы, выемку полезного ископаемого 2 .Недостатком известного способа является сравнительно невысокая безопасность разработки вследствие возможности прорыва всдонасыщенныхпород из отвала в технологическоепространство. 40Целью изобретения является повьппение безопасности разработки заболоченных участков за счет исключениявозможности прорыва водонасьпценныхпород в технологическое пространст4во.Поставленная цель достигается тем,что согласно способу разработки пластовых месторопдений полезных ископаемых, включающему вскрытие полезногоископаемого траншеями с выемкойвскрьппных пород подуступами в заходках, Формирование целиков между траншеями, последовательную укладкувскрьппных пород...

Номер патента: 1121357

Опубликовано: 30.10.1984

Авторы: Колодезев, Певзнер

МПК: E02F 3/48

Метки: вертикальной, ковша, отклонения, плоскости, углового, экскаватора

...сумматора, другой вход которого соединен с одним из входов первого сумматора непосредственно, причем оба входа первого сумматора являются входами блока определения оценки динамического момента сопротивления от раскачиваемого ковша, а его выходом является выход второго сумматора.На фиг.1 изображена функциональная схема устройства для измерения углового отклонения ковша экскаватора от вертикальной плоскости; на фиг.2 - функциональная схема блока определения оценки динамического момента сопротивления от раскачиваемого ковша.Устройство для измерения углового отклонения ковша экскаватора от вертикальной плоскости включает дат; чик .1 массы ковша, выход которого подключен к одному из выходов блока 2 умножения, тахогенератор 3 через датчик 4...

Номер патента: 1119160

Опубликовано: 15.10.1984

Авторы: Боев, Голев, Зотова, Певзнер, Яуре

МПК: H02P 13/30

Метки: тиристорным, циклоконвертором

...резисторы 11 идиоды 12, подключенные к управляющий 1 Оэлектродам вентилей 1, резисторы 5шунтированы ключами 13,На фиг. 2 показаны диаграмма 14трехфазного напряжения источникапитания, диаграмма 15 напряжения 15конденсатора б, диаграмма 16 управляющих импульсов и диаграмма 17 напряжения на обмотке электродвигателя 2 для фазы С.Устройство работает следующим образом.После подачи напряжения от источника питания и обмоткам статора электродвигателя 2 от выпрямителя 3 начинаетзаряжаться, конденсатор б через резистор 5, который не замкнут ключом 13.Время заряда коцденсатора 6 зависит.от параметров элемента 4 задержки иопределяетсяс = К С 1ЕЕ .- Прадагде К - сопротивление резистора 5элемента 4 задержки;С - емкость конденсатора 6;Е -...

Номер патента: 1118711

Опубликовано: 15.10.1984

Авторы: Григорьев, Певзнер, Сильникова

МПК: C22F 1/04, C22F 1/047

Метки: алюминиевых, лакированной, ленты, низколегированных, сплавов

...качеством ее лакового покры(тия.Интервал рекристаллизации малолегированных сплавов алюминия весьмаузок. Это приводит к необходимости для получения ленты в полутвердом35состоянии строго регламентировать тем.пературно-скоростные параметры отжига. Между тем для производства алюминиевой консервной тары используются ленты из сплавов АИ 2, АМ в состоянии час 40 тичной нагартовки.Для достижения хорошего качества лакового покрытия температура его сушки должна превьппать температуру полимеризации. Многие современные лаки имеют для определенного времени45 выдержки температуру полимеризации более высокую, чем температура начала и конца рекристаллизации ленты. Например, широко используемый для лакирования алюминиевой консервной тары50 лак ЭП 51-18...

Номер патента: 1117403

Опубликовано: 07.10.1984

Авторы: Нимец, Певзнер

МПК: E21C 39/00

Метки: горных, массиве, нагружения, пород

...гайкой винтовой пары является резьба, выполненная в корпусе, снабжено источником 4 Одавления с регистрирующей аппаратурой, неподвижной лопастью и подпружиненным стержнем, при этом корпусжестко соединен с неподвижной лопастью и выполнен с радиальньии отверстиями для подключсния иснкадавления, я рычаг выполнен в видеподвижной лопасти, зуоья которойобращены в сторону зубьев храповогоколеса,и с осевым отверстием, в кото Ором установлен с возможностью оснога перемещения подпружиненный стержень с квадратной головкой, обращенной в сторону винта винтоой пары,я винт установлен соосно стержню 55и выполнен с глухим квадратным отверстие,. в торце, обращенном кстержню,На фиг, 1 показана конструкцияг)редлагяемого устройства, разрез,ня фиг. 2 -...

Номер патента: 1116342

Опубликовано: 30.09.1984

Автор: Певзнер

МПК: G01N 3/10

Метки: испытания, напряженном, сложном, состоянии

...в камере образец подвергают гидростатическому сжатию, нагружают образец посредством поршня дополнительной осевой нагрузкой.и деформируют его путем перемещения поршня, исходную величину давления 6 г жидкости в камере устанавливают исходя из условияфгнв -3-1-Сгде- касательные напряжения9С - параметр вида напряженногосостояния на пределе упругости, соответствующий заданнойвеличинедеформацию образца в допредельной области осуществляют при постоянной величине касательных напряжений и уменьшении отношения боковых напряжений к осевым за счет уменьшения давления в камере, а в области за максимумом нагрузки - при увеличении отношения боковых напряжений к бсевым эа счет увеличения давления в камере.На фиг 1 приведены различные пути нагружения...

Номер патента: 1114573

Опубликовано: 23.09.1984

Авторы: Албегов, Бовэ, Иноземцев, Кедрова, Меерзон, Орешкин, Певзнер, Уманский, Шихер, Ясенцев

МПК: B60T 13/68

Метки: средства, тормозом, транспортного, электропневматическим

...а именно с датчиком 10 тока. Выход блока 12 сравнения соединен с одним входом элемента ИЛИ 14, другой вход которого связан с контроллером 3 крана машиниста, выход элемента ИЛИ 14 соединен с блоком 15 сигнализации.Устройство работает следующим образом,В отпускном положении контроллера 3 крана машиниста сигнал с его выхода поступает на один вход элемента ИЛИ 14, с выхода которого сигнал воздействует на блок 15, .сигнализирующий об исправности и готовности электропневматического тормоза к работе.При проверке электропневматического тормоза на стоянке после установки крана машиниста в положение перекрыша сигнал с контроллера 3 крана машиниста поступает в блок, 1 цепи управления, одновременно пропадает сигнал на входе элемента ИЛИ 14,...

Номер патента: 1113356

Опубликовано: 15.09.1984

Авторы: Корнеев, Певзнер, Пинскер, Соколов, Филимонов

МПК: B67D 5/01

Метки: налива, слива, танкера

...приводом поворо 5 С та гидросоединителя в горизонтальной плоскости содержит трособлочную систему, связывающую шарнир поворота установки в горизонтальной плоскости с шарниром поворота гидросоедини-теля, трос которой заключен в несжи" маемую оболочку, имеющую по меньшей мере адин пружинный компенсатор непараллельности миланцев гидросоединителя и танкера,На фиг. 1 приведена принципиальная схема, поясняющая сущность изобретения, на фиг. 2 - установка, общий вид, на фиг. 3 - сечение А-А на фиг, 2; на фиг. 4 - сечение Б-Б на фиг. 2; на фиг. 5 - сечение В-В на Ьиг. 2.Приемный фланец 1 танкера всегда расположен в вертикальной плоскости параллельно борту. Таким образом,.при наливе или сливе плоскость фланца танкера параллельна линии кордона...

Номер патента: 1111244

Опубликовано: 30.08.1984

Авторы: Краилин, Малыгин, Певзнер, Подобедов, Холопов

МПК: H02P 7/42

Метки: грузоподъемного, механизма, частотно-регулируемый, электропривод

...из трех групп тиристорныхтрехфазных мостов, две группы коммутирующих элементов с управляющимиоРганами, задающие генераторы плавного и ступенчатого изменения частоткомандоаппарат, формирователи управляющих импульсов тиристоров преобразователя, соединенные с выходамиузла управления. Кроме того, приводной двигатель имеет дополнительныефазные обмотки, соединенные черезкоммутирующие элементы с основнымиобмотками 23, Недостатками известного электропривода являются ограниченный диапазонрегулирования скорости при повышен ных входных энергетических показателях, ограниченная удельная мощность.преобразователя, усложненное конструк тивное исполнение приводного асин.хронного двигателя. Цель изобретения - повышение энер-, гетических показателей...
