Номер патента: 1583602

Опубликовано: 07.08.1990

Авторы: Линецкий, Нимец, Работа

МПК: E21C 37/04

Метки: горных, породах, создания, щелей

...исходными напряжениями Ьд, из зави- симости Га 1 Р 6 а+ С), Н, где р, С - соответственно угол внутреннего трения, град, исцепление, Н/м, пород 0 5(П+й) + 3 1Л 1коэффициент,учитывающий изменение исходных напряжений в перемычке за счет выбуриваемых скважин,НеоЬходимое нормальное напряжение6 на торец перемычки на единицудлины скважины определяют из выражения6 = Р/в,Перед осуществлением способа на жестком стенде при помощи динамомет" ра тарируют нагружающее устройство с давильными элементами, выполненными из сплава титана .и никеля, обладающего эффектом памяти формы и ди апазоном температуры мартенситных превращений от 40 до 70 С.1В процессе тарировки давильного элемента установлена зависимость возникающих при нагреве реактивных...

Номер патента: 1553720

Опубликовано: 30.03.1990

Автор: Нимец

МПК: E21F 5/00

Метки: горного, механизма, моделирования, удара

...жидкостью) . Устройство работает следующим об -разом,11 асосом 14 при открытых вентиле 19и клапане 9 через трубопровод 5 производят нагнетание жидкости в средства 1 осевой нагрузки (домкраты), создавая напряжения, не превышающие предел упругости испытываемого материала. Насосом 15 через ресивер 12, открытые вентиль 20 и быстродействующийклапан 10. производят нагнетание жидкости в баллоны 4, создавая боковыенапряжения также в пределах упругостиматериала. Затем средствами 2 осевойнагрузки нагружают центральную частьиспытываемого блока (гидравлическаясвязь источника 2 с насосом не показана), находящуюся в условиях всестороннего сжатия, и одновременно повышают давление в средстве 1 осевойнагрузки и гидравлических баллонах 4,выдерживая...

Номер патента: 1548466

Опубликовано: 07.03.1990

Авторы: Крылов, Линецкий, Нимец, Работа

МПК: E21B 21/015, E21B 33/03

Метки: герметизации, скважин

...посредством гибкой нерастяжимой связи14, размещенной в полости 15 эластичного рукава 1, соединен с наконечником3, в котором выполнены отверстия 16для подачи жидкости в Форсунку 11.Эластичный рукав 1 армирован заключенной в тело рукава металлической оплеткой 17, выполненной из материала,обладающего эффектом памяти Формы,Устройство работает следующим образом.Через отверстие 9 в корпусе гидроусилителя входные 7 и выходные 8 отверстия в штоке 5 подают хладагент вполость 15. Оплетка 17 из материалас эффектом памяти формы сужается,а диаметр рукава уменьшается. В этотмомент устройство досылают в скважину. Снаружи (в устье скважины) оставляют только гидроусилитель (Фиг.2).В полость 11 подают жидкость (воду)под давлением при й 0. По...

Номер патента: 1514936

Опубликовано: 15.10.1989

Авторы: Гончаров, Гончарова, Кротов, Нимец, Работа

МПК: E21C 41/04, E21C 41/06

Метки: залежей, отработки, пологопадающих, рудных

...в зонах с выс концентрацией напряжений и ис вания геодинамицеских напряж для повышения устойчивости ос кровли, а также сокращение по целиках, 1 изббражен тектонический орый отсечен от зоны тектонарушений целиками; на крупненный фрагмент добыцной существляют следующим об3 151493 тектонических блоков определяют направление действующих максимальных горизонтальных напряжений в породах кровли и, собственно, залежи.5Проходят подготовительные панельные выработки вдоль контуров тектонического блока с оставлением барьерного целика 1 и 2 у границ блока, на которых зафиксировано динамическое 10 взаимодействие с соседними блоками из которых в целике образуют заезды 3. Таким образом нарезают панели в пределах тектонических блоков залежи. 15В...

Номер патента: 1382980

Опубликовано: 23.03.1988

Авторы: Гончаров, Насакаев, Нимец, Петухов, Работа, Спроге, Шередекин

МПК: E21F 5/00, E21F 7/00

Метки: выбросоопасных, дегазации, пластов

...со стороны простираниярад,При отработке защитного пласта по восстанию й й;.а) зп50 М - угол падения пласта, рад;, - граничный угол сдвижения пород со стороны восстания,рад. При отработке защитного пласта ппадению(Ь + ш) соз( Р, - с )азп ,где , - граничный угол сдвижения пород со стороны падения, рад.Указанные соотношения представляют собой параметры опережения проведения гидроразрыва в плановой проекции и выводятся следующим образом.Формула для определения а (фиг.2) выводится из прямоугольного треугольника АВСАС = а,= (Ь + ш)с 103, .Формула для определения а (фиг.3) выводится следующим образом.Из прямоугольного треугольника АВР определяется сторона АВВРАВ = - ., ВР= й + ш,зпо Из прямоугольного треугольникаАВС определяется...

Номер патента: 1357588

Опубликовано: 07.12.1987

Авторы: Баженов, Бич, Нимец

МПК: E21F 5/00

Метки: борьбы, горными, ударами

...которые подают в скважину одновременно. Синтетические смолы являются связующим материалом, а в качестве пластификатора, который придает горному массиву податливость, используется каменноугольная смола.1357588 Формула изобретения Составитель Г. ВасючковаРедактор М. Бланар Техред И. Верес Корректор М.МаксииишинецЗаказ 5484/31 Тираж 429 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - -35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горному делу и может быть использовано для борьбы с горными ударами при ведении горных работ.Цель изобретения - увеличение времени защиты подготовительных выработок от горных...

Номер патента: 1263847

Опубликовано: 15.10.1986

Авторы: Крылов, Линецкий, Нимец, Петухов

МПК: E21C 39/00, G01N 3/00

Метки: горных, испытания, массиве, пород

...нагружающего узла из одной формы в другую в процессе мартенситного превращения при их нагревании.Устройство монтируют в горной выработке следующим образом.Из горной выработки в массиве горных пород делают нишу для размещения установки. Располагают в нейопорную плиту 1. Устанавливают впазах 2 на опорной плите источники4 нагрева. Затем на опорной плитеустанавливают нагружающий узел 7, выполненный из сменных плит никелидатитана. Оставшийся между установкойи горными породами зазор выбираютс помощью пакета стальных плит 8.В массиве горных пород над или подустановкой закрепляют репера 11 и между ниии располагают индикаторы10 часового типа для измерения деформаций, возникающих в горных породах при нагружении их с помощьюустановки....

Номер патента: 1117403

Опубликовано: 07.10.1984

Авторы: Нимец, Певзнер

МПК: E21C 39/00

Метки: горных, массиве, нагружения, пород

...гайкой винтовой пары является резьба, выполненная в корпусе, снабжено источником 4 Одавления с регистрирующей аппаратурой, неподвижной лопастью и подпружиненным стержнем, при этом корпусжестко соединен с неподвижной лопастью и выполнен с радиальньии отверстиями для подключсния иснкадавления, я рычаг выполнен в видеподвижной лопасти, зуоья которойобращены в сторону зубьев храповогоколеса,и с осевым отверстием, в кото Ором установлен с возможностью оснога перемещения подпружиненный стержень с квадратной головкой, обращенной в сторону винта винтоой пары,я винт установлен соосно стержню 55и выполнен с глухим квадратным отверстие,. в торце, обращенном кстержню,На фиг, 1 показана конструкцияг)редлагяемого устройства, разрез,ня фиг. 2 -...

Номер патента: 1030702

Опубликовано: 23.07.1983

Авторы: Монахов, Нимец, Романовский

МПК: G01N 15/08

Метки: газопроницаемости, горных, массиве, пород

...сущности является способопределения гаэопроницаемости горныхпород в массиве, заключающийся в нагружении испытуемого массива радиапьныминагрузками и регистрации параметровфильтрационного потока, подаваемого внагнетатепьную фильтрационную скважину,размещенную в зоне влияния радиап,ных 50нагрузок. Для создания радиальных нагрузок выбуривают траншею по замкнутому контуру вокруг цвпика, бурят центральное отверстие - нагнвтательгю фильтрационную скважину - в цепикв и нагиетают в него воду с оцновремвнным обжатием его осевыми и радиальными нагрузками различной интенсивности с иэ(допускается разброс +200 ) свидетельствует об устойчивости скважины н пригодности участка с точки зрения вепичины концентрации напряжений в ппасте. Отступив на...

Номер патента: 1020576

Опубликовано: 30.05.1983

Авторы: Монахов, Нимец, Яворский

МПК: E21C 39/00

Метки: горных, массиве, механических, пород, свойств

...реперы, приборы контроля и насос, соединенный трубопроводами с гидродомкратами, корпус гидродомкрата снабжен наружной силовой гайкой с окнами, которая ус тановлена с возможностью взаимодейст.вия с опорной пятой плунжера, а в надплунжерной полости между корпусом гидродомкрата и плунжером размещена пружина. 50На Фиг.1 изображена монтажная схема устройства в .горной выработке, на Фиг.2 - силовой домкрат, общий вид.Устройство содержит гидравлические домкраты 1 (Фиг.11, установленные на опорных плитах 2, соединенные между собой и с насосом 3 трубопроводами 4 и 5, вентиль б, служащий для сбрОса давления из полости гидродомкратов.давление в гидросистеме контролируется манометром 7, а измерение продольных и поперечных деФормаций...

Номер патента: 877004

Опубликовано: 30.10.1981

Авторы: Бич, Монахов, Нимец, Яворский

МПК: E21C 39/00

Метки: горного, массива, свойства, скважинное

...19, пружины 20 и упорной гайки 21. фУстройство работает следующим обраэом.877004 Формула изобретения О О К а 17 78 г лставитель Е.БорисоваРедактор Т,Мермелштайн Техред А,Бабинец. Корректор М.Демчик Заказ 9546/47 Тираж 630 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП ффПатентф, Г.ужгброд, ул.Пооектная,4 После досылки прибора на заданную глубину в скважину с помощью досылочной трубы (не показана) к трубопроводу 15 подсоединяется высоконапорный ручной насос, которым подается по каналу 16 под давлением минеральное масло в полость 17, в результате плунжер 18 передвигается вправо и пуансон 19 упирается в торец скважины, при этом прибор придерживается за...

Номер патента: 861601

Опубликовано: 07.09.1981

Авторы: Карташов, Кузнецов, Монахов, Нимец

МПК: E21C 39/00

Метки: горных, массиве, механических, пород, свойств

...ства и установки реперов, нагнетанием гжщерина под давлением в подплуижерную полость 18 силовых гидродомкратов (фиг 2 производят начальное обжатие массиванапряжениями 3-53 оте55раэрушающи для улучшения контактаопорных плит с испытываемым материалом после чего производят сброс дав" ления до нуля. Упорной гайкой 16 на всех домкра ах устанавливают равные. зазоры,1 (фиг. 2),хода плунжера 15 и насосом 5 (фиг. ) по трубопроводу 3 при открытом вентиле 4 (вентиль 6 закрыт) нагнетают под давлением рабочую жидкость в подплунжерную полость 8 (фиг. 2), плунжер 15 перемещается вверх на величину, ф. и упирается в гайку 16, о чем свидетельствует резкий рост давления в гидросистеме силовых домкратов, контролируемое манометром 9, записывают...

Номер патента: 829978

Опубликовано: 15.05.1981

Авторы: Монахов, Нимец, Яворский

МПК: E21F 7/00

Метки: газопро-ницаемости, горного, массива

...камеру шпура.На штоке 7 установлены штанга 8, передающая сжимающее усилие на уплотнители 9, между которыми установленышайбы 10 и удерживаемые упорным элементом, выполненным в виде насадки11, служащей для равномерного распределения газа, выходящего черезконцентрично расположенные отверстия12 в шпур и для защиты центральногогазового канала от засорения штыбом.При этом поршень 4, шток 7, переходящий далее в ось 13, последовательно примыкают друг к другу и выполнены в виде одной неразъемной детали,ось которой и ось канала 6 для подачи газа совмещены, гидроцилиндр 1имеет диаметр больший диаметра шпурадля размещения его снаружи последнего. Гайка 2 жестко скреплена на корпусе гидроцилиндра 1 со стороны противопоставленной штоку, а винт Э...

Номер патента: 775318

Опубликовано: 30.10.1980

Авторы: Бич, Кругликов, Нимец, Розенбаум

МПК: E21C 41/04

Метки: мощных, пластов, разработки, угольных

...представлена общая схема ведения горных работ.Способ заключается в следующем,Мощный пласт отрабатывают слоями 1,2 в нисходящем порядке с управле-, нием кровлей механизированной крепыш 3,4. При отработке верхнего слоя из очистного пространства в массив нижележащего слоя до почвы последнего прорезают щели 5. Щели прорезают через расстояние, равное шагу передвижки крепи, и параллельно линии очистного забоя верхнего слоя. В щелях размещают пневмобаллоны 6 в нерабочем состоянии. При подходе очистного забоя нижележащего слоя к каждой щели на расстояние, равное шагу передвижки крепи, производят нагнетание рабочего тела 7 в пневмобаллоны, размещенные в указанной щели, Под давлением рабочего тела уголь в оконтуренном блоке 8 разрушается и...

Номер патента: 740965

Опубликовано: 15.06.1980

Авторы: Бич, Монахов, Нимец, Яворский

МПК: E21F 7/00

Метки: газопроницаемости, горных, пород

...по оси клапана 17, запирающего или открывающего соответственно отверстие 18, которое соединено с каналом 3, и отверстие 19, являвшееся началом канала 2Устройство работает следующим образом.После досылки герметизатора в шпур от насоса под давлением подается жидкость в полость 13 (фиг. 2), которая проходит через отверстие 14 в гайке 15 и далее по каналу 2 в рабочую полость 4 (фиг. 1) герметизатора. При этом плунжер 8 перемещается вправо и сжимает уплотнители 9, выполненные из резиновых колец, которые надеты на ось 1 и удерживаются гайкой 11, По мере сжатия уплотнители надежно герметизируют шнур, и по каналу 6 подают газ в фильтруюшую камеру шнура.Для извлечения герметизатора из шнура (нриведение его в исходное положение) необходимо...

Номер патента: 720171

Опубликовано: 05.03.1980

Авторы: Бич, Нимец

МПК: E21F 5/00

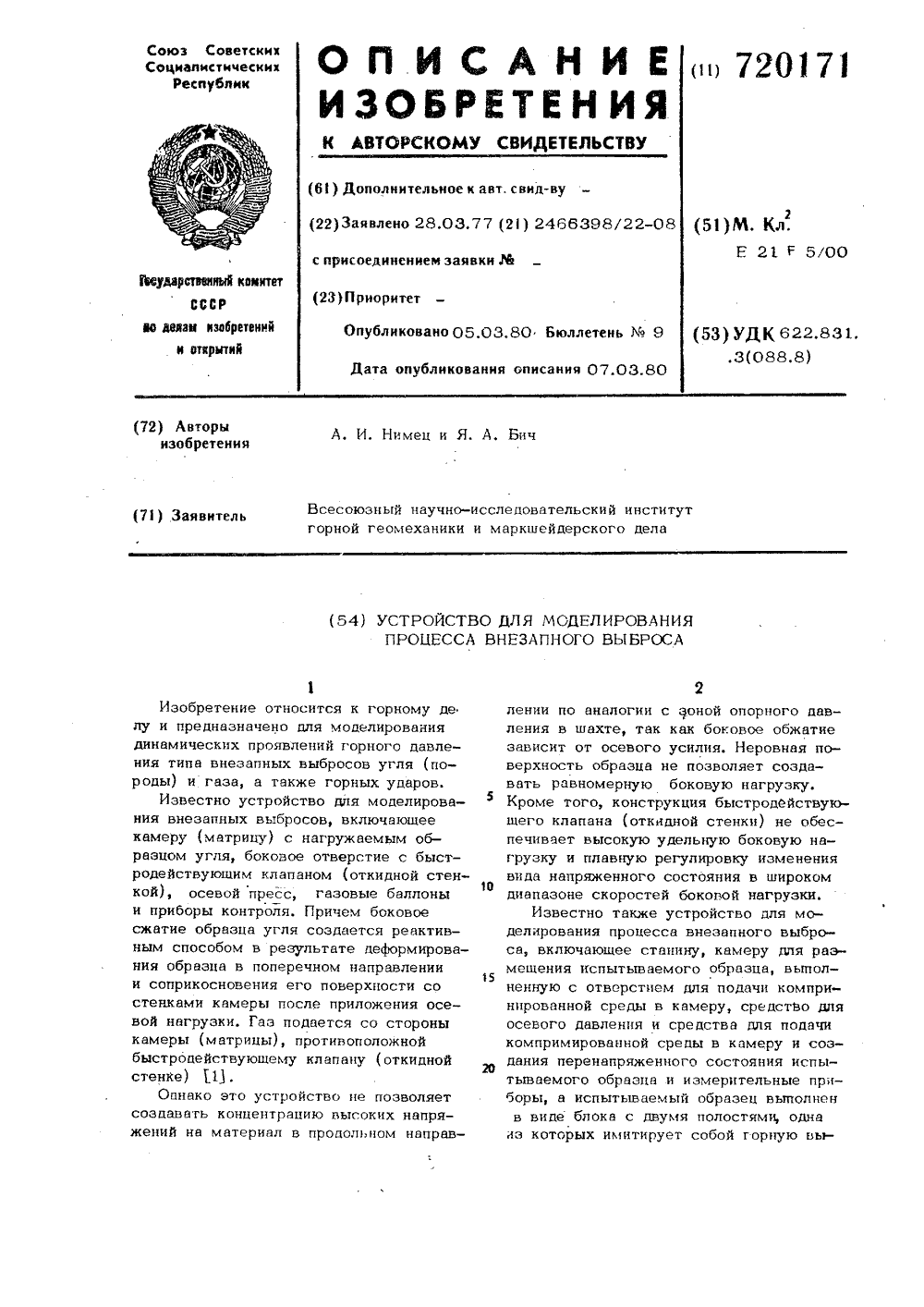

Метки: внезапного, выброса, моделирования, процесса

...жидкостью, подводимой через канал 16 под давлением, равным боковому давлени 1 о на образец в полости 17.Заггирается полость5 гглунжера 18, стеклянной Втуичкой 19 ч Гайкой 2 О. Казал 21 служит для истечения жидкости "."-, Погости 15 1 вкл 10 чая разрушенный 1 атегэг 1 ал - .бразца и газ а дифрагма 22 предназначена для регулирования скорости потока. Игла 23 и молоток 24 преднязняченьг дт 1 я разрушения хрупкой стекля 11 но 11 втулки 1 Э, Для перемещения клина 8 клиноВСе устгэо 1 ство сОдержит поршень 25, шток 26 и регулировочные гайки 27, 28 и втулку 29, закрепленных на штоке 4. Устройство содержит электроВод ЗОУстройство работает следующим образом.Г 11 дродомкратом 3 создается осевая нагрузка на образец 2 величиной 20- 36./о От предела...

Номер патента: 700649

Опубликовано: 30.11.1979

Авторы: Бич, Кругликов, Нимец

МПК: E21C 41/04

Метки: выработок, горных, поддержания

...серию эластичных баллонов1, заполненных жидкостью. Подвигациелипии ОчистнОГО забоя приВодит к сдВНжецию горных пород до дневной поверхноси и 5 ОПГрузке бз.ллоцов с жидкостьюуте, гравтаионная энергия ,энергяхОРНОГО двлец; Я 1 ВРехо 11 п Б з 1 ВРГПОСжа Той К ДОСТИ,20Ба 1101,1, 11 Рав 115 песк 1 связывак)тс эдастцчць.,11: бя 51 Онямц 2 через систек;у трубе 15;Оводов 3. 91 яс 11 пе баллонь 2 мстяанваот Вдоль Выработок,25которые необходимо поддерживать например вдолподготав;нВаемого к отработке столба.Сжатая В эластичных баллонах 1 жид фкость под авенцем оступает В злястич 30ные баллоны 2, которые, деформируясь,создаот ряспор ме 51 пкровлей и почвайвыработки;1 таким образом осуществляют ее поддержание., Трубопровод-,1 Э проклады...

Номер патента: 560161

Опубликовано: 30.05.1977

Авторы: Баженов, Бич, Нимец

МПК: G01N 3/00

Метки: горных, динамическую, испытания, напряженном, объемном, пород, прочность, состоянии

...нагружения образца по схеме о 1 о 2=о 3 при осевом давлении, превышающем прочность материала на одноосное сжатие, с последующим разрушением образца.Недостатки обоих способов заключаются в том, что они не обеспечивают необходимую точность испытаний и не моделируют процесс разрушения в шахтных условиях.Целью изобретения является приближение схемы разрушения к шахтным условиям и повышение точности испытаний.Указанная цель достигается тем, что разрушение образца производят путем мгновенно 01го снятия боковой нагрузки при сохранении осевой нагрузки постоянной.Способ осуществляется следующим образом.Образец породы помещается в стабилометр. Осевую нагрузку создают гидравлическим прессом. Боковое давление осуществляется нагнетанием жидкости,...

Номер патента: 539257

Опубликовано: 15.12.1976

Автор: Нимец

МПК: G01N 3/04

Метки: горных, испытания, образов, пород, растяжение

...машины, закрытые крышкой 10.Устройство работает следующим образом.Подготовленный к испытаниям цилиндри ческий образец 5 помещают в указанное устройство. Через штуцер 11 нагнетают жидкость под давлением, вызывая деформацию втулки 2 и обжатие образца 5 по боковой поверхности. Затем штуцер закрывают. Аналогично О к другому концу образца крепят второе устройство, после чего образец готов к испытаниям.Благодаря наличию сегмента 8 и сферы вкрышке 10 устраняется эксцентриситет при 5 приложении нагрузки. После окончания испытаний давление в гидросистеме сбрасывается, упругие деформации тонкостенных втулок 2 снимаются и образец освобождается. агаемое уст азано пр ную обойму 1, нкостенная меющая полость 3 величиной 0,3 - рическим образа...
