Нефедьев

Номер патента: 1572646

Опубликовано: 23.06.1990

Авторы: Киселев, Макеев, Нефедьев, Пашков, Толпекин

МПК: A61M 1/10

Метки: вспомогательного, миокарда, сокращения

...оборотов, содержащий диск 9 с прорезями 10, светодиод 11 и фотодиод 12, подключенный к элект,ронному счетчику 13 импульсов. Электродвигатель 4 и электронный счетчик 13 импульсов подключены к системе управления (не показана).Устройство работает следующим образом.На электродвигатель 4 с системы управления подается постоянное напряжение.Выходной вал 6 редуктора 5 начинает вращаться. Гибкиетяги 3, закрепленные одним концом на валу 6, проходя через отверстия 2 корпуса 1, наматываются на вал б в канавки 7 и 8, Так как вторые концы тяг 3 закреплены на миокарде, то происходит его сокращение. При поступлении в электронный счетчик 13 импульсов определенного количества импульсов с фотодиода 10 система управления реверсирует напряжение на 5...

Номер патента: 1463535

Опубликовано: 07.03.1989

Авторы: Нефедьев, Павлова

МПК: B60K 31/00

Метки: автоматической, скорости, средства, стабилизации, транспортного

...транспортного средства. В силу того, что заданнос значение скорости равно нулю автоматического поддержания скорости не происходт.Сигналы заданной и текущей скорости дответственно с выходов преобразователя 4 и датчика 3 поступают также на компаратор 11. Поскольку сигнал пикового детектора 9 равен нулкразрядный ключ 10, выполпснный на диоде, закрыт независимо ог состояия выхолнсз сигнала компара го 1;. 10 15 20 25 30 35 40 45 Для перехода в режим автоматического поддержания скорости кратковременно нажимают (в пределах свободного хода) на педаль 8 сцепления. При этом датчик 7 положения педали ,переходит в состояние логической единицы. Этот сигнал, будучи приложенным к входу установки нуля счетчика 5 независимо от величины сигналов нз других...

Номер патента: 1435934

Опубликовано: 07.11.1988

Авторы: Кочетов, Нефедьев

МПК: G01B 11/16

Метки: исследования, муаровая, тонкостенных, элементов

...вых полос при перемещении экранов 1 или 2 с полосами растра или при нагру 1435934жении испытуемого образца 3. Выходные сигналы включенных фотареле мат" ,рицы 11 поступают вновь на входы линий 18 задержек и управляемых пере"5 ключателей 17. С выходов управляемых переключателей 17 . сигналы поступают на одни входы схемы И блока 19, на другие входы. которых к этому моменту времени поступают сигналы с вы ходов линий 18 задержек.Сработают те схемы И блока 19, на оба входа которых будет подано напряжение с выходов фотореле матрицы 11. 15Под действием выходных сигналов схем И блока 19 включаются соответствующие лампочки 30 табло 16 в виде муаровых полос с высокой степенью контрастности, определяемой разностью 20 светового потока ат светящихся...

Номер патента: 1431972

Опубликовано: 23.10.1988

Авторы: Гулиа, Нефедьев, Рямов, Серх

МПК: B60K 17/28, B60K 9/04

Метки: приводом, разгона, рекуперативным, средства, торможения, транспортного

...и вспомогательные агрегаты 4 (вспомогательные агрегаты двигателя, гидроусилитель рулевого управления, генератор, компрессор тормозной системы).Рекуперативный привод работает 20 следующим образом.Перед торможением транспортного средства с трансмиссией 2 соединяют накопитель 3 энергии и отсоединяют двигатель 1 для уменьшения сопротив лений, вызванных принудительным прокручиванием коленчатого вала. Подачу топлива прекращают. Проводят .торможение транспортного средства. Вспомо,гательные агрегаты 4 при этом питают,30 от накопителя 3 энергии. После торможения и возможной стоянки перед разгоном транспортного средства двигатель 1 соединяю с трансмиссией 2 и отсоединяют от нее накопитель 3 энергии. Вспомогательные агрегаты 4 продолжают,...

Номер патента: 1402446

Опубликовано: 15.06.1988

Автор: Нефедьев

МПК: B60K 31/00

Метки: автоматической, скорости, средства, стабилизации, транспортного

...скорости транспортного , средства содержит датчик 1 скорости транспортного средства, связанный с ним блок 2 памяти и блок 3 регулирования положения исполнительного органа 4. Входы блока 3 связаны с датчиком 1 скорости и выходом блока 2 памяти. Кроме того, устройство снабжено датчиком 5 положения педали 6 сцепления, вЫход которого подключен к управляющему входу блока 2 памяти,Устройство работает следующим образом.При нажатии на педаль сцепления срабатывает датчик 5 положения пе,дали 6 сцепления, который выдает логический управляющий сигнал на блок 2 памяти. При этом сигнал с датчика 1 скорости проходит на выход блока 2 памяти, К входу блока 3 регулирования оказывается приложенными два одинаковых сигнала, поэтому стабилизации...

Номер патента: 1373987

Опубликовано: 15.02.1988

Авторы: Бреева, Митрохин, Нефедьев, Павлов

МПК: F24F 3/14

Метки: воздухоосушитель

...4. Замковый элемент 2 находится в запертом состоянии, а именно: захватывающий элемент19 взаимодействует с цангой 16 иудерживается в этом положении пружиной 8, взаимодействующей как с цан гой 16, так и с буртиком 17. Загрузочная камера 2 заполнена блоками 7кассет 8, герметизируемых стенкамикамеры 2. При этом блоки 7 разделены между собой штангами 13, которые 20 взаимодействуют с фасками 15 расположенных выше кассет 8.При полном насыщении сорбента кассет 8 влагой ихмасса становится досРтаточной для того, чтобы, преодолев 25 противодействие пружины 18, эахватыванмций элемент 19 вышел из цанги 16,после чего обе кассеты 8 по наклонным рабочим поверхностям 20 и наклонным каналам 1 попадают на подпружин ненные основания приемных...

Номер патента: 1354084

Опубликовано: 23.11.1987

Авторы: Аверко-Антонович, Илясов, Иоффе, Исмаев, Нефедьев

МПК: G01N 24/08

Метки: олигомеров, полисульфидных, функциональности

...2) (2 Н + С + Б) = 1994, 40 где Н, С, О, Б - атомные веса элементов периоцическойсистемы.М = 122 + 555 + 308 + 1012= 1994.45 Проводят запись спектра олигомерана ядрах " С Для определения долициклических продуктов берут отношенияинтегральных интенсивностей сигналов1(-ЗСН- цнкк К 1ааСН 1 Н а ОТНОСЯщиеся на спектре к сигналам с химическим сдвигом 3 = бб,8, бб 0, 39,9,38,85 м,д. соответственно, - = ------1007 = 157 =- М1-БСН-) иикьаца-СН,-) и. датчик спектрометра и записываютспектр ядерного магнитного резонансавысокого разрешения на ядрах Н. Поотношению интегральных интенсивностей-ОСН 0 и -БН сигналов находят степеньйполимеризации п по формулеп =Е,В объеме образца могут быть молекулы полисульфидного олигомера структур циклической, СНСНОСН...

Номер патента: 1328727

Опубликовано: 07.08.1987

Авторы: Нефедьев, Хмаро

МПК: G01N 1/20

Метки: аналитического, продуктов, промышленных

...продукта с помощью узла 5 возврата передаются в технологический процесс, а отдозированная проба - в узел 10 загрузки подсистемы 6 затарввания.Поступающий через узел 7 приема порожних контейнеров контейнер устройством 8 позиционирования устанавливается под узлом 9 укупорки и открывается. Открытый контейнер перемещается под узел 10 загрузки, заполняется пробой, возвращается под узел 9, укупоривается и через узел 11 выдачи груженых контейнеров передается в подсистему 13 для транспортировки к месту анализа. Узел О загрузки очищается от остатков пробы с помощь 1 о узла 12 очистки. Доставленный с помощью узла 1 контейнер через узел 15 приема груженых контейнеров поступает в подсистемы 14 автоматисской разгрузки,Посредством устройсва 16...

Номер патента: 1308920

Опубликовано: 07.05.1987

Автор: Нефедьев

МПК: G01R 23/06

Метки: компаратор, частотный

...4 формирует пилообразное напряжение О. При этом нарастающее пилообразное напряжение формируется на отрезках време ни, в которые импульсное напряжениеравно логическому нулю, что соответствует интервалам, где пилообразное напряжение Б меньше заданного порога И . Если времязадающие цепи 45 формирователей 1 и 4 пилообразных напряжений одинаковы, то скорости нарастания обоих сигналов равны. В этом случае при частоте входного сигнала ниже заданной (интервал О ) ампли туда пилообразного напряжения 0 не превьппает уставки 001 . Выбрав порог 00 срабатывания устройства 3 несколько большим, на его выходе получим сигнал П, равный логическому ну лю, что является результатом оценки частоты на интервале О С. При превышении частоты входного...

Номер патента: 1260721

Опубликовано: 30.09.1986

Авторы: Кочетов, Нефедьев

МПК: G01N 3/20

Метки: модуля, упругости

...для нагрева и охлаждения образца 2 и установленный с возможностью взаимодействия с его средней частью.Элемент,3 при помощи гибкого теплопровода 4 через вентиль 5 соединен с источниками тепла 6 и холода 7. Со стороны свободного конца образца 2 установлены тяги 8 и 9, одни концы которых шарнирно связаны соответственно с торцовой и боковой поверхностями свободного конца образца 2, а другие концы кинематически связаны с соответствующими редукторами 10 и 11, кинематически связанными с подвижными входами соответствующих регулируемых потенциометрических преобразователей 12 и 13, выходы которых электрически связаны с соответствующими обмотками двух- обмоточного лагометра 14,Устройство работает следующим образом.Образец 2 консольно закрепляют в...

Номер патента: 1260675

Опубликовано: 30.09.1986

Авторы: Кочетов, Нефедьев

МПК: G01B 11/16

Метки: деформаций, исследования, муаровая, тонкостенных, элементов

...времени перемещения экрана 1 (2) за один такт времени работы тактового генератора 14.При этом длина хода шаговых электро-двигателей 6-9 устройств перемещения экранов 1 и 2 (длина шага) равнарасстоянию между полосами растра,нанесенного на экраны 1 и 2.Муаровая установка работает следующим образом,Электрическая энергия от источника 15 поступает на входы и-индикаторов табло 16 и на вход тактового генератора 14. Индикаторы натабло 16 не высвечиваются, так какна их управляющие входы не поданыуправляющие сигналы с выхода схем И19. Тактовый генератор 14 вырабатывает управляющий импульс, которыйпоступает на вход регистра 12 и запоминается в нем, а также поступает через распределитель 13 на соответствующие входы электрических двигателей 4, 6-9...

Номер патента: 1247975

Опубликовано: 30.07.1986

Авторы: Нефедьев, Ягудин

МПК: H02J 13/00

Метки: перерывов, продолжительности, регистрации, электроснабжении

...18 электромагнита 2, силатока в этом случае рассчитана таким 25 образом, чтобы создаваемое магнитноеполе изменяло эффективную вязкость положении устройство находится до пропадания напряжения в сети. Как только напряжение исчезает, обмотка реле Р и электромагнита 18 (М) обес точивается и упри этом кажущийся 35удельныи вес ФЖ уменьшается до величины, при котором груз 3 опускается, вращая при этом с помощью штока 4 и зубчатой рейки 5 ведущую обойму 9 40муфты 10 свободного хода, ведущая обойма при помощи роликов 15, отжатых толкателями 17 в узкую часть па зов 14, передает вращение ведомой обойме 11, которая в свою очередь 45приводит в действие кинематический механизм стрелок 12 циферблата 13.При появлении напряжения в сети в момент...

Номер патента: 1148049

Опубликовано: 30.03.1985

Автор: Нефедьев

МПК: G12B 9/10

Метки: штатив

...функциональные возможности известного штатива.40Цель изобретения - расширение функциональных возможностей штатива.Поставленная цель достигаетсятем, что в штатив, содержащий триизогнутые двуплечие опоры со сквоз 45ным отверстием на одном конце, винт,расположенный в отверстиях опор, иприсоединительный узел, введеныдве гайки, расположенные на противоположных концах винта, и контргайка,опоры выполнены прямоугольного се-.чения, со сквозными отверстиямина обоих концах, причем торцы опорпараллельны противоположным плечама их длины определяются из следую 55 щих соотношений:1х, Е; о х:х,о-.о 1 п- ф1где 1 - длина дуги, соединяющейплечи опори - длина изогнутых ножекХ- длины больших плеч соответствующих опор, .- длины меньших плеч опорЖ -...

Номер патента: 1133431

Опубликовано: 07.01.1985

Авторы: Банников, Ефременков, Нефедьев

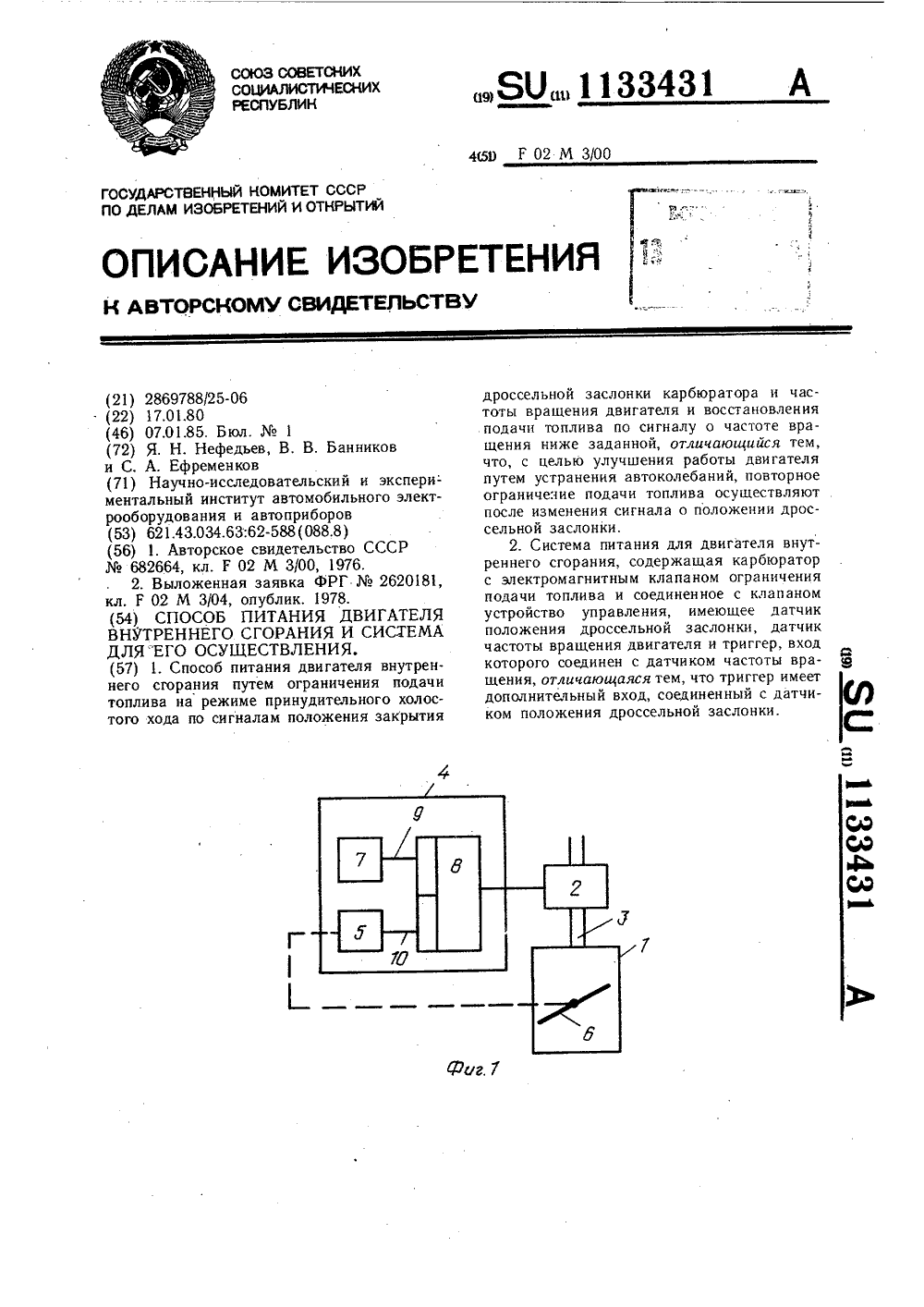

МПК: F02M 3/00

Метки: внутреннего, двигателя, питания, сгорания

...6, датчик 7 частоты вращения двигателя и триггер 8, основной вход 9 которого соединен с датчиком 7 частоты вращения, а дополнительный 10 - с датчиком 5 положения дроссельной заслонки.Способ питания двигателя осуществляется следующим образом.При наступлении принудительного холостого хода, характеризующегося закрытием дроссельной заслонки 6 карбюратора 1, о чем судят по сигналу датчика 5 положения заслонки 6, и превышении сигналом датчика 7 частоты вращения двигателя некоторого заданного значения, являющегося, например порогом срабатывания триггера 8, устройство 4 управления вырабатывает сигнал, подаваемый на клапан 2 перекрытия подачи топлива. В результате этого топливо перестает поступать из карбюратора 1 в двигатель. После...

Номер патента: 1036690

Опубликовано: 23.08.1983

Авторы: Богданович, Гельфанд, Кореневский, Личутин, Нефедьев

МПК: C02F 1/46, C02F 11/12

Метки: вод, иловых, обезвоживания, осадков, сточных

...Формы размерами 125 а 90105 мм с вертикальной целлофановой перегородкой посередине и с,двумя плоскими электродами (алюминиевым и стальным), прикрепленными к двум противоположным стенкампараллельно перегородке), в анодноепространство (алюминиевый электрод)загружают 400 мл илового осадка сконцентрацией 19 г/л и удельнымсопротивлением фильтрованию равным590 см/г, в катодное пространство заливают 400 мл водопроводнойводы. На электроды подают напряжение 40 В, при этом устанавливается ток, равный 0,3 А, по истечении 3 ч осадок выгружают, удельное сопротивление его равно 12 см/г. Поскольку для практических целей важно знать. Удельную производительность фильтрования осадка, последнюю определяют путем фильтрования 100 мл осадка на...

Номер патента: 1017892

Опубликовано: 15.05.1983

Авторы: Беляев, Гвоздев, Логинов, Нефедьев, Петрова, Соловьев, Факторович

МПК: F26B 13/02

Метки: длинномерных, термообработки

...ка 24 25меры.Наклонные направляющие пластиныустановлены на боковых стенках камеры под углом о .30-90 к ним. Еслио. меньше 30, то эффективность термообработки недостаточна, если с(.больше 90 , то резко возрастает гидородинамическое сопротивление каналов.Шаг между наклонными направляющимипластинами должен составлять от 0,75,0 ширины камеры.Эксперименты показали, что, еслиугол -, образованный нижней пластиной сопла и осью камеры меньше 15 е,то сопло не умещается между двумясоседними направляющими пластинами,расположенными .на расстоянии, макси-,мально допустимом для эффективнойтермообработки материала, если же.угол у больше 30 , то резко увеличивается аэродинамическое сопротивление сопел, и, следовательно, возрас-тает энергозатраты...

Номер патента: 983791

Опубликовано: 23.12.1982

Авторы: Нефедьев, Цекич

МПК: H01H 33/02

Метки: выключателя, высоковольтного, отделитель

...под острым углом по отношению к главной оси контакта.Если угол между главной осью контакта и продольной осью паза будетострый, т.е, 0К90", неподвижный контакт нри взаимодействии сподвижным будет совершать поступательно-вращательное движение, Такоецвижение будет совершаться во времявсего подпружиненного хода. Величинаугла выбирается н зависимости отпрочности упорных винтов и жесткости пружйны. При заключении выключателя с таким отделителем возникают 15местные разогревы торцевой поверхности контакта, а процесс сваривания контактов при этом затрудняется благодаря проворачинанию поверхностей друг относительно друга в горизонтальной плоскости, так как небольшие образования жидкого металла,расширяясь по поверхности контактов,быстрее...

Номер патента: 925710

Опубликовано: 07.05.1982

Автор: Нефедьев

МПК: B60T 8/08

Метки: задатчик, колеса, корректируемый, скорости, средства, тормозимого, транспортного

...связан выход компаратора,На фиг. 1 и 2 показаны вариантыкорректируемого задатцика, на 1 оФиг. 3 - графики, поясняющие работузадатчикв.Задатчик содержит блок памяти 1,выход которого является выходом задатчика, а информационный вход 15подключен к датчику 2 скорости колеса, Формирователь 3 сигнала ускорения, подключенный к датчику 2, и детектор 4 максимума, вход которого.соединен с выходом формирователя 3,а выход связан с управляющим входомблока 1 памяти. Задатчик содержиттакже компаратор 5, входы которогоподключены к датчику 2 скорости колеса и к выходу блока памяти. Выходкомпаратора 5 подключен к управляющему входу блока 1 памяти.Подключение может. быть выполненочерез дополнительную схему 6 совпадения, второй вход которой подключенк...

Номер патента: 881771

Опубликовано: 15.11.1981

Автор: Нефедьев

МПК: G06G 7/25

Метки: запаздывания, моделирования, релейных, систем

...подключенм ко входу 4 интегратора 1,ом - к выходу порогового эле 2. Входом устройства являетсявторой вход 5 интегратора 1,Устройство работает следующим образом.На включение напряжеинтегратор 1 отвечает881771 личением выходного напряжения до момента срабатывания порогового элемента 2, В этот момент элемент 2 включает положительную обратную связь дляинтегратора 1 через блок 3 дифференцирования, т,е. выходное напряжениеинтегратора 1 в той же полярностиполностью приложено (с малой постоянной времени) ко входу 4 и тем переводит интегратор 1 в усойчивое состояние насыщения с заданным запаздыванием относительно момента возникновения напряжения на входе 5.После окончания процесса дифференци-рования фронта выходного импульсасигнал...

Номер патента: 854782

Опубликовано: 15.08.1981

Автор: Нефедьев

МПК: B60T 8/12

Метки: антиблокировочной, системой, тормозной

...2 фазы выдержкиния, выход которого являетсявыходов устройства 1, а входыключены к датчику 3 замедлениса и к,источнику 4 опорного свыполненному в виде датчика оки вращения колеса. Кроме тогтройство 1 управления содержимирователь 5 фазы сброса давлвыход которого является вторыдом устройства 1 в целом.Устройство работает следуюразом.Начало команды выдержкания, вырабатываемой формиролем 2, определяется моментомВ 54782 Формула изобретения Составитель С. МакаровТехред Т,Маточка Корректор С. Шекмар Редактор М. Келе Тираж 732 ПодписноеГосударственного комитета СССРделам изобретений и открытийМосква; Ж, Раушская наб д. 4/ Заказ 6593 2 ВНИИП по 3035, Филиал ППП Патент,. г, Ужгород, ул, Проектная,дения величины замедления колеса,...

Номер патента: 834881

Опубликовано: 30.05.1981

Автор: Нефедьев

МПК: H03K 5/26

Метки: компаратор, частотный

...этих 10 . импульсов на выходе формирователя 2 формируется пилообразное напряжение, амплитуда которого пропорциональна: их длительности. При кважности, близкой к Х, амплитуда пилообразного напряжения 15 характеризует длительность периода иоследуемого сигнала.Пороговый элемент Х, благодаря нормально замкнутому ключу 5 (в качестве которого может быть использован как 2 о аналоговый ключ, например, полевой транзистор, так и логический вентиль И), охвачен сильной положительной обратной связью и является по существу триггером, При атом он занимает одно из двух ус тойчивых состояний независимо от величю иы пилообразного напряжения на его входе. Ключ 5 устроен так, что он размыкается лишь под действием заднего фронта входных импульсов (например,...

Номер патента: 821240

Опубликовано: 15.04.1981

Автор: Нефедьев

МПК: B60K 41/26

Метки: средство, транспортное

...колеса (которым, как правило, МО сопровождается электронное торможе821240 ние) анализатор б переходных режимовкачения колеса (в состав которогомогут входить различные датчики) известным путем вырабатывает командуна снижение тормозного момента,управляющую исполнительным органом,7 тормозной системы 5. Одновременно та же команда воздействует черезустройство 4 автоматического управления на трансмиссию 3. Управляемым.элементом трансмиссии преимущественно является автоматическое сцепление.Однако таким элементом может бытьи трансформатор момента, входящийв автоматическую коробку передач.Ввиду разницы в задержках исполнения управляющих команд привод 15сцепления трансмиссии 3 срабатываетраньше, чем привод тормозной системы5. Поэтому в...

Номер патента: 803039

Опубликовано: 07.02.1981

Авторы: Нефедьев, Склизков

МПК: H01H 33/82

Метки: высоковольтноговыключателя, отделитель

...попадает во внутреннюю полость дугогасительного разрыва, при этом начинает двигаться подвижный контакт 5, размыкая цепь с неподвижным контактом 9. Образующаяся при этом дуга обдувается сжатым газом, заполняющим 15 через полый неподвижный контакт 9 замкнутый объем 3. В конце хода подвижный контакт 5 садится на уплотнение 10, разделяя полости, одна из которых, расположена снаружи под вижного контакта, связана каналом 6 с замкнутым объемом 3, а вторая внутри подвижного контакта, соединена каналом 7 с атмосферой. В результате давление внутри подвикного контакта оказывается меньше давления в полости между направляющей 4 и наружной стенкой подвижного контакта.При включении сжатый воздух через систему клапанов выходитиз внутренней полости...

Номер патента: 788205

Опубликовано: 15.12.1980

Авторы: Нефедьев, Склизков

МПК: H01H 3/24

Метки: воздушными, выключателями, пневматическое

...3 клапана отключения 2 с полостьюопорной колонки отделителя через блок 19включения и отверстие 20 в дутьевой клапанотделителя.Устройство работает следующим образом.В исходном положении вся клапаннаясистема находится в закрытом состоянии,при этом над и под поршнем 3 клапана 2отключения и под пусковым клапаном 7давление воздуха уравновешено, так какклапан отключения выполнен дифференциальным, и равно давлению воздуха в резервуаре 1, что обеспечивается наличиемвоздухопровода 12,При срабатывании пускового клапана 7открывается выход в атмосферу для воздуханаходящегося под поршнем 3 клапана 2отключения, выход же воздуха в воздухопровод 17 перекрывается обратным клапаном 18.В силу образовавшейся разности давлений над и под поршнем 3...

Номер патента: 787218

Опубликовано: 15.12.1980

Авторы: Гуревич, Нефедьев, Шишкин

МПК: B60T 8/00

Метки: автомобиля, качения, колеса, переходным, процессом

...промежутка времени в несколькосекунд, надлежит ограничивать приводное давление во избежание блокирования колеса. В данном случае значительное по величине ускорение вращения колеса выявляется детектором 3,который заряжает элемент 4 памяти.Элемент 4, в свою очередь, запирает ключ 2 корректора. В результатеподготовлена выдача полного опорного сигнала с выхода задатчика 7 скорости вращения колеса на сумматор 8(пока ключ 2 не был заперт, входсумматора 8 был замкнут накороткоключом 2). Поворот автомобиля (Фактор снижения запаса по сцеплению) 5 является признаком ухудшения условий сцепления колеса с дорогой. Этотпризнак появляется до начала управления переходным процессом каченияколеса и тоже заблаговременно учи тывается благодаря приводу...

Номер патента: 783082

Опубликовано: 30.11.1980

Автор: Нефедьев

МПК: B60T 8/08

Метки: задатчик, колеса, корректируемый, скорости, средства, тормозимого, транспортного

...тормозногомомента.На фиг.1 показана блок-схема корректируемого задатчика; на Фиг.2приведены временные граФики, поясняющие работу задатчикаЗадатчик содержйт блок 1 памяти,информационный вход которого подключен к датчику 2 скорости колеса,Формирователь 3 сигнала ускорения,подключенный к датчику 2 скорости колеса, детектор 4 максимума сигнала,подключенный к выходу сумматора 5,Входы которого соединены с выходамиформирователя 3 сигнала ускорения иимитатора б процесса изменения тормозного момента, выполненного наапериодическом звене.Устройство работает следующимобразом.В момент о начала торможения навь.ходе блока 1 памяти формируетсясигнал Уддо , пропорциональныйнекоторому значению начальной скомсти Ч О, заведомо меньшей оптимальной скорости...

Номер патента: 746363

Опубликовано: 05.07.1980

Автор: Нефедьев

МПК: G01R 35/00

Метки: высоковольтного, делителя, калибровки, прецизионного

...делитель 5 напряжения, Составленный из высоковольтного резистораб, промежуточного резистора 7 и низковольтного резистора 8, шунтирующийключ 9, клемму 10, добавочный высоковольтный реэистивный делитель 11, составленный из одноступенчатого прецизионного делителя на резисторах 12 и13 с контактами 14 и 15 и выходным контактом 16, дополнительный резис- .тор 17 невысокой точности, подстроечный резистор 18, клемму 19.Устройство работает следующим образом.При разомкнутом шунтирукщем ключе 9 напряжение на входе 2, 3 перво;го ряда компенсатора 1 будет равно: Ф, еи +иь т ь где П - напряжение на входе 2, 3первого ряда компенсатора 11П - рабочее НапряженИе питаниявысоковольтного прецйзионного делителя 5 напряжения; 25й й,й - соответственно...

Номер патента: 675553

Опубликовано: 25.07.1979

Автор: Нефедьев

МПК: H02M 3/06

Метки: делитель, постоянного, резистивный

...ного резистора 87 и постоянных резисторовВ 8, В 9, В 10, и последующие ступени.Измеряемое йапряжевие подается на зажимыделителя - Овх и С или -Овх и О и т.и. иснимается с зажимов А и В (к потея яж Й 1 и" Номии которых ворМ альные значения сопротивле состоит делитель напряженияследуатднм равенствам: 3Изобретение относится к многоступенчатымрезистивным делителям напряжения постоянного тока и может быль использовано для точного измерения в широком диапазоне напряжений,Известен многоступенчатътй реэистнвный дели.тель напряжения постоянного тока, содержаций,выходную степень с постоянным выходным со.противлением, входные ступени, выполненныеиз постоянных резисторов и подстроечного ре.зистора Я,Этот резистивный делитель напряжения является...

Номер патента: 659435

Опубликовано: 30.04.1979

Автор: Нефедьев

МПК: B60T 8/08

Метки: задатчик, колеса, корректируемый, скорости, средства, тормозимого, транспортного

...сигнала с управляющим входом блока памяти 1. Датчик 5 ско рости транспортного средства соединен с сигнальным входом управляемого делителя б напряжения. Цепь 7 отрицательной обратной связи охватывает блок памяти 1 с управляемым делителем 6 напряжения. 10В случае выполнения управляемого делителя напряжения 6 в виде усилителя на полевом транзисторе 8 с истоковой нагрузкой 9 и с заземленным истоком, как показано на фиг. 3, цепь 7 отрицательной обратной 15 связи (на фиг, 1) образована элементом сравнения 10. При этом соединение блока памяти 1 с датчиком 2 скорости колеса выполнено через элемент сравнения 8, один из входов которого соединен с выходом управ ляемого делителя 6.В случае выполнения управляемого делителя напряжения б в виде...

Номер патента: 658018

Опубликовано: 25.04.1979

Авторы: Нефедьев, Шишкин

МПК: B60T 8/02

Метки: вращения, задатчик, колеса, скорости, средства, транспортного

...остановки колеса - его замедление цо имеет вид ускоренно падающейкривой. Причем, наиболее резкое изменение крутизны временного процесса по замедлению совпадает с,максимумом кривой ИПользуясь разложением типовогопроцесса по замедлению в степеннойряд, можно показать, что событиеоптимального сцепления колеса с дорогой (максимум И) совпадает и ссобытием наиболее резкого изменениякрутизны процесса по скорости колеса Ь . При этом временной процесспо скорости колеса в,являясь кривой более. высокого порядка по отнощению к процессу по ускорению Й,оказывается более крутой функциейвремени.Следовательно, анализ поведенияпроцесса по скорости в окрестностивыбранной характерной точки более 5 0 15 25 ЗО 40 50 55 40 65 информативен, чем анализ...
