Мясников

Номер патента: 1771887

Опубликовано: 30.10.1992

Автор: Мясников

МПК: B23B 27/16, B23B 27/22

Метки: инструмент, режущий

...державки 1 режущего инструмента устанавливается режущая пластина 2. При действии на прихват 3 усилием Р (в прототипе усилие пружины) прихват 3 воздействует на стружколом 4, у которого верхняя поверхность выполнена под углом а, эа счет чего стружколом движется в направлении прижима выступом А стружколома режущей пластины к упору 5, после чего осуществляется прижим поверхностыюВ стружколома режущей пластины 2 сверху к державке 1. Для установки пластин с другими размерами Ослабляются винты 6, ставится в гнездо державки 1 режущая пластина 2, выставляется вершина резца, закрепляется упор 5 винтами 6, Зажим пластины осуществляется вышеописанным способом.При помощи предложенного режущего инструмента обеспечивается повышение точности крепления...

Номер патента: 1771052

Опубликовано: 23.10.1992

Авторы: Мясников, Пономарев, Свительский

МПК: H02M 3/335

Метки: однотактный, постоянного

...а также трансформатор 8, первичная обмотка 9 которого через резистор 10 соединена с управляющей обмоткой 11 дросселя б, а вторичные обмотки 12 и 13 подключены ко входам транзисторов 1 и 2. К вторичной обмотке 14 дросселя 6 через диод 15 параллельно подключены конденсатор 16 и нагрузка 17. В состав устройства также входит управляющий транзистор 18, управляющая обмотка 19 трансформатора 8 и выпрямитель 20, подключенный входом параллельно измерительной обмотке 21 дросселя б. Кроме того, устройство содержит второй резистор 22, который через стабилитрон 23 подключен параллельно выходу выпрямителя 20, Далее устройство может содержать дополнительные диоды 24 и 25, подключенные параллельно второму резистору 22, а также последовательно с этим...

Номер патента: 1771051

Опубликовано: 23.10.1992

Авторы: Бась, Мясников, Тараканов

МПК: H02M 3/335

Метки: источник, стабилизирующий, электропитания

...1 1 зарИз условия постоянства амплитуды тока дросселя (а значит и тока нагрузки) эпределится закон изменения тока 1 зар для получения вертикального участка ограничения тока нагрузки/Е Он Е - Он з . Онэзарсоп 51 или зарой йПоследняя зависимость, представленная графически на фиг,2 а, для участка 0 Он Онном реализуется схемой (фиг.2 а), где в качестве сумматора (токов) испоу ьзуется вход токового зеркала,Для данной схемы имеемОн Еу Еу - ОнЙг Р 1+ (4)Кг+ Й 1где о= ЕугТаким образом. для обеспечения постоянства тока необходимо, чтобы первые два слагаемых в зависимости (4) были пропорциональны питающему напряжению (Е), а третье (О /К 1) - напряжению нагрузки Онном, что однозначно реализуется выборе; сопротивлений В 1 и Й 2.При необходимости...

Номер патента: 1770359

Опубликовано: 23.10.1992

Авторы: Авот, Грен, Мясников, Романчикова, Смирнов, Циманис

МПК: C12N 1/19, C12N 15/26

Метки: cereuisial, msil, sасснаrомuсеs, sасснаrомyсеs, днк, дрожжей, интерлейкина-2, клетках, обеспечивающая, плазмидная, продуцент, рекомбинантная, синтез, человека, штамм

...фаза Т 4 и проводят инкубацию в течение ночи при 4 С, 20 25 30 ампициллина Из полученных описанным способом отдельных клонов трансформантов выделяют плазмидную ДНК методом, аналогичным методу выделения плазмиды рМЯ 46, с тем отличием, что выращивание клетокЕ,сове; дут в 10 мл питательной среды и все объемы растворов соответственно уменьшают в 50 раз по сравнению с указанными. Кроме того, вместо центрифугирования в растворе 35 40 50 55 51015 Полученной таким образом лигазной смесью трансформируют клетки Е.со НВ 101. Для этого клетки Е,со выращивают в 100 мл средыВ при 37 С и интенсивном перемешивании до достижения оптической плотности при 600 нм 0,4 - 0,5. Культуру охлаждают на льду, центрифугируют при 3000 об/мин в течение 10...

Номер патента: 1768487

Опубликовано: 15.10.1992

Авторы: Мирошниченко, Мясников, Сабитов

МПК: B65H 54/28

Метки: нитевидного, укладки

...с возможностью одновременного возвратно-поступательного перемещения, двуплечий поворотный рычаг-компенсатор 3 и привод (не показан) перемещения планок 1 и 2. На втором плече рычага закреплен направи- тель для нити, выполненный в виде двух колец 4 и 5, причем нижнее кольцо 5 смещейо в направлении к оси 6 качания рычага, На первом плече рычага 3 закреплен палец 7. На планке 1 регулятора натяжения жестко закреплена направляющая вилка 8, взаимодействующая с пальцем 7 и образующая с ним поступательную пару. На планке 2 закреплен нитераскладчик 9 с направителем для нити, выполненный в виде глазка 10. Рычаг-компенсатор 3 установлен шарнирно на оси 6 нэ опоре 11 в корпусе и выполнен двуплечим с длиной плеч 1 и 1., Причем нэ плече с...

Номер патента: 1764129

Опубликовано: 23.09.1992

Авторы: Бась, Мясников, Смолий, Тараканов

МПК: H02M 7/537

Метки: источник, нагрузки, нелинейной, питания

...а по второму входу обеспечивается нелинейная зависимость длительности(1-у) от амплитуды питающего напряжения. При достижении напряжением на конденсаторе порога срабатывания порогового устройства ПУ регулятора 9 на выходе последнего формируетсянулевой уровень и на Р-вход триггера поступает опрокидывающий сигнал (через схему"И"), переводящий задающий генератор 4посредством замыкания ключа 6 в состояние длительности паузы), 5Синхроимпульсы формируются диодами 11, 12, делителем 13 и пороговым устройством 14, с выхода которого через инвертор15 поступают на второй вход схемы "И" (см.фиг. 3). В начале синхроимпульса (точка 1), 10независимо от состояния выхода регулятора 9, триггер 7 переводится в "запрещенное" состояние и...

Номер патента: 1763861

Опубликовано: 23.09.1992

Авторы: Богачев, Костылев, Мясников, Тихомиров

МПК: G01B 5/08

Метки: диаметра, отверстия

...5, установленное на шарнире 6 в корпусе с возможностью качательного движения и фиксации винтами 7, В основании закреплен преобразователь линейных перемещений 8, а на упругом пружинном шарнире, выполненном в виде двух взаимно перпендикулярных пружин 9 установлен одноплечий рычаг 10, соединенный аналогичным упругим шарниром с двуплечим рычагом 11, связанным с преобразователем с возможностью регулировки винтом 12 через промежуточное соединительное звено 13.При этом перемещение одноплечего рычага в вертикальной плоскости ограничивается упорами 14 и 15, а рычаг 10 связан с основанием пружиной 16, Следует отметить, что ось штока преобразователя линейных перемещений и ось упругого пружинного шарнира, связывающего рычаг 10 с основанием 5...

Номер патента: 1763231

Опубликовано: 23.09.1992

Авторы: Евдокимова, Ламбеха, Мазо, Мейель, Мясников, Федорова

МПК: B29C 65/04

Метки: высокочастотной, сварки

...под давлением, После чего нижняя плита опускается. Давление снимается. Нижняя сборочная плита 2 возвращается в исходное положение. Под действием пружин 18 верхняя сборочная плита 1 поднимается на 15 - 20 мм в верхнее положение, необходимое для поворота сборочной плиты 1 верхних электродов, исключающее задевание верхнего электрода 3 за иглу 21 капельницы, Устройство механизмом перемещения (не показан) перемещается в положение разгрузки, Затем за ручки 16 сборочная плита верхних электродов откидывается в положение разгрузки(фиг.4), при этом плита 1 нажимает на ролик 12 механизма выталкивания и пальцы 10 (фиг,5) поворотного валика 9 перемещают толкатели 6 в верхнее крайнее положение, которые в свою очередь выталкивают вверх готовые...

Номер патента: 1762292

Опубликовано: 15.09.1992

Автор: Мясников

МПК: G02B 27/00, G05B 19/405

Метки: блок, системы, согласования, цифрового

...напряжения на выходе датчика 1) на втором выводе светочувствительного элемента оптического соединителя 4 появляется единичный сигнал, а при нулевом сигнале датчика 1, который должен быть меньше порога срабатывания светоизлучающего элемента оптического соединителя 4, на втором выводе 50 55 светочувствительного элемента соединителя 4 будет нулевой сигнал, Этот сигнал проходит масштабный усилитель 5 поступает на информационный вход блока 6 выборки, На управляющий вход блока согласования подается сигнал выборки, благодаря которому сигнал с выхода масштабного усилителя 5 транслируется на выход блока согласования (и далее в систему управления).В режиме диагностирования проверку правильности работы блока согласования 25 30 35 40 45 и...

Номер патента: 1759793

Опубликовано: 07.09.1992

Авторы: Барсукова, Башкис, Вилутис, Григишкис, Мясников

МПК: C02F 3/34

Метки: бензина, воды, этилированного

...в течение 10 дней при комнатной температуре,Затем адаптированный штамм в количестве 2 млрд. кл/мл вместе с минеральной средой вносят в сточную воду,Концентрация тетразтилсвинца снижается с 11 до 1,8 мг/л, Длительность процесса 10 сут,П р и м е р 2, Процесс очистки сточных вод осуществляется аналогично примеру 1, предварительно адаптированный штамм вносятпри соотношении тетраэтилсвинец к нефтепродуктам 1:6 соответственно, количество штамма 3 млрд. кл/мл,Концентрация тетраэтилсвинца снижается с 11 до 0,8 мг/л, Длительность процесса 10 сут.П р и м е р 3. Процесс очистки сточных вод осуществляют аналогично примеру 1, предварительно адаптированный штамм вносят при соотношении тетразтилсвинец к нефти 2. В соответственно в количестве 4...

Номер патента: 1759256

Опубликовано: 07.09.1992

Авторы: Кондратьев, Кочканян, Мясников, Цыганов

МПК: A01B 43/00

Метки: камнеуборочной, сортирующе-сепарирующее

...увеличивающейся крутизной, Над нижним валом 2 установлен отражательный щит 4, нижняя часть которого выполнена в виде гребенки, входящей в промежутки между дисками 3, Над верхними валами 2 желоба,начиная с третьего, установлены прижимные элементы 5, выполненные из резиновых лент, частота расстановки которых возрастает по мере увеличения крутизны боковой поверхности желоба. При этом прижимные элементы 5 имеют вид дуги, концы которой закреплены на раме 1. Прижимные элементы 5 установлены в шахматном порядке с зазором к поверхности сепаратора, причем высота дуги прижимных элементов 5 уменьшается с увеличением крутизны желоба. Над верхними концами двух нижних валов 2 желоба установлен загрузочный лоток 6,Сортирующе-сепарирующее устройство...

Номер патента: 1758734

Опубликовано: 30.08.1992

Авторы: Ересько, Крамаров, Лапин, Мастропас, Мясников

МПК: H01Q 17/00

Метки: поглотитель, свч-энергии

...конструктивный коэффициент аиз выражения (4) должен обеспечить требуемую величину коэффициента отражения для данной частоты 30 Й = ехр (-4 ак б/с),(8) 35 40 45 50 55 е 1, О - соответственно диэлектрическая проницаемость и концентрация растворителя;й, % - соответственно диэлектрическая проницаемость и концентрация наполнителя.В нашем случэве е 1 =1(воздух), следовательно, ек =.ц .:Пусть а =ео, ае= е(Ь), где е, - комплексная диэлектрическая проницаемость сегнетокерамики; Ь -текущая высота тела. В общем случае еоможно представить в видеИЕо = Ео + ) Ео,где е ео - соответственно действительиная и мнимая части диэлектрической проницаемости сегнетокерамики,Модуль комплексной диэлектрическойпроницаемости находится из выражения) ео 4 =6 о...

Номер патента: 1758010

Опубликовано: 30.08.1992

Авторы: Аллилуев, Жириков, Мясников, Остапенко

МПК: C02F 1/28

Метки: активации, бентонитовой, вод, глины, сорбента, сточных

...типа АНП и др.на основе алифатических аминов в количестве 175 г/т концентрата,Для обезвреживания сточных вод от собирателя подаю бентонитовую суспензиюнеактивированного бентонита и суспензию,"прйготовленную по предложенному способу, активированного бентонита. Расходбентонитовой суспензии изменяют от 1 до8 г/л, которую подают в желоб пенного продукта катионной флотации с последующим перекачиванием насосом в дешламатор,предназначенный для обезвреживаниясточных вод, Для контроля остаточной концентрации собирателя отбирают пробу сли 5 ва дешламатора. Продукт отстаивают,декантируют и в жидкой фазе определяютсодерканне амина экстракционно-фотометрическим методом, Слив дешламатора является обезврекенным стоком, Полученные10 результаты...

Номер патента: 1756105

Опубликовано: 23.08.1992

Авторы: Мясников, Тихомиров, Широков

МПК: B23Q 7/00

Метки: загрузочное

...устройство работает следующим образом,кассет с заслонкой.и 4 по ается иэНаиболее близким по технической сущ Кассета 3 с деталями 4 и дности к заявляемому устройствуо гтву является транспортно-накопительной системы поназагрузочное устроиство, содеержащее осно- правляющим 2 основания 1 через механизмвание, многогнездовую кассету дсетусдеталями подъема 6 на перегружатель 5. При этомустановленную на заталк валкивателес возмож- детали последовательно поперечными ряностью поступательного перемеремещения, 10 дами повисают на гребенке перегружателя.упор, расположенныи на з тзаталкивателе, По мере разгрузки кассеты происходит пеприподнимающий детали в кв кассете пере- ремещение центра тяжести перегружателягружатель деталей из гнезд касассеты...

Номер патента: 1755780

Опубликовано: 23.08.1992

Авторы: Волкова, Иванисенко, Маглеванная, Мащенко, Мясников, Омельяненко, Познанский, Чередниченко, Яцула

МПК: A23L 2/38

Метки: безалкогольный, напиток, стимул, сухой

...с размерами кристаллов в пределах 0,14 - 0,49 подают 35 в бункер- смеситель через просеивательнодозировочный агрегат. Туда же вводят 13,0% винной кислоты, 11,0% натрия гидрокарбоната; 0,00096% тиамина бромида, 0,00075% рибофлавина, 0,0006% пири доксина гидрохлорида; 0,015% аскорбиновой кислоты; 0,015% рутина; П р и м е р 2. Рассчитанное количество сахара песка рафинированного с размерами кристаллов в пределах 0,14 - 0,49 подают в бункер-смеситель через просеивательно-дозированный агрегат, туда же вводят 13,75% винной кислоты, 11,2% - натрия гидрокарбоната; 0,096% тиамина бромида, 0,075% рибофлавина, 0,06% пиридоксина гидрохлорида; 1,50% - аскорбиновой кислоты; 1,5% рутина; 0,12% кальция пантотената; после этого добавляют...

Номер патента: 1752734

Опубликовано: 07.08.1992

Авторы: Мясников, Новикова, Тартаковский, Харитонова, Хмельницкий, Шереметьев, Шитов, Юдин

МПК: C07D 271/08

Метки: 4-дигидроксифуразан, аналитической, диоксафуразанильный, качестве, продукта, промежуточного, реагентов, синтезе, содержащих, соединений, фрагмент, химии

...р 2. Использование 3,4-дигидроксифуразана в синтезе,А. Получение 2, 3, 11, 12-дифуразано, 4, 7, 10, 13, 16-гексаоксациклооктадекадиена, 11 (/).1,02 г (10 ммоль) соединениярастворяют в смеси 20 мл н-бутанола и 0,5 мл воды и добавляют 0,4 г(10 ммоль) КаОН, нагревают до 60 С и прикапывают раствор 0,71 г (5 ммоль) дихлордиэтилового эфира в 10 мл н-бутанола,Затем еще добавляют раствор 0,4 г (10 ммоль) КаОН в 1 мл Н 20 и опять прикапывают раствор 0,71 г (0,5 ммоль) дихлордиэтилового эфира в 10 мл н-бутанола и нагревают реакционную массу до кипения. После охлаждения добавляют 1 - 2 мл концентрированной кислоты и упаривают в вакууме водоструйного насоса досуха, Продукт извлекают изостатка экстракцией, Получают 0,12 г (7%) целевого...

Номер патента: 1743439

Опубликовано: 30.06.1992

Авторы: Кондратьев, Кочканян, Мясников

МПК: A01D 33/08

Метки: камней, остатков, отделения, растительных

...сбоку; на фиг.2 - то же, вид 34394сверху на фиг.3 - узел 1 на фиг,1;на фиг,4 - сечение А-А на фиг.3.Устройство состоит из последовательно смонтированных на раме 1 подающего транспортера 2, тяговогооргана с сепарирующими элементами3 и выгрузного транспортера 4. Тяговый орган выполнен в виде двух1 О цепей 5, на которых с внутренней стороны закреплены бесконечные гибкиеленты 6, На лентах 6 установленыуголки 7, причем несущая грань каждого уголка наклонена в сторону движения полотна под углом 50-60 , приэтом несущие грани уголков в поперечном направлении соединены междусобой эластичными прутками, выполненными в данной конструкции в виде.резиновых лент 8, Тяговые цепи 5 огибают ведущие звездочки 9 и ведомыезвездочки 10, которые закреплены...

Номер патента: 1741041

Опубликовано: 15.06.1992

Авторы: Гутман, Мясников, Рябцев

МПК: G01N 27/02

Метки: газоанализатора, кондуктометрического, чувствительный, элемент

...сенсора применяют легирование поверхности полупроводниковой пленки серебром или медью, оптимальное количество которого лежит в диапазоне 10 -10 атм/см . Количественный анализ закиси азота в вакууме и газах проводят с учетом предварительной калибровки сенсора,нения электропроводности полупроводниковой пленки, на поверхность которой наносится Ац или Сц путем контролируемого термического испарения в вакууме до уровня 10 - 10 атм/см, обеспечивающего13 14 2 еиеаЪ наибольшую чувствительность сенсора. Предлагаемое устройство для анализа кон- Ф центрации закиси азота обеспечивает высокую чувствительность и понижение рабочей температуры сенсора,П р и м е р, Определение концентрации закиси азота с помощью чувствительного элемента на окиси...

Номер патента: 1740428

Опубликовано: 15.06.1992

Авторы: Арыкова, Белуничев, Жиленко, Крылов, Мясников, Ракевич, Солодовников, Терзиян

МПК: C21C 5/04

Метки: выплавки, металлокорда, производства, стали

...при различном соотношении масс чугуна и агломерата. При расходе агломерата менее 0,1 б массы чугуна снижается скорость нагрева ванны (несмотря на уменьшение затрат тепла на восстановление железа) вследствие снижения интенсивности кипения ванны из-за снижения объема оксида углерода, выделяющегося в глубинных горизонтах ванны, При этом к концу плавки ванна приходит с дефицитом тепла, что требует или изменения заказа или увеличения продолжительности плавки для нагрева металла факелом. При расходе агломерата более 0,40 от массы чугуна скорость нагрева металла снижается вследствие увеличения затрат тепла на проведение эндотермической реакции до значений, превышающих дополнительный приход тепла за счет интенсивного перемешивания...

Номер патента: 1738879

Опубликовано: 07.06.1992

Автор: Мясников

МПК: D03D 47/30

Метки: нити, пневматическому, прокладывания, станку, ткацкому, уточной, форсунка

...7 сообщается с кольцевым воздушным каналом 8 и камерой 9 смешения. Корпус 1 закреплен на кронштейне 10 с помощью 20 крепежных винтов 11, Через сопло 2 пропущена уточная нить 12. В прорези на наружной поверхности сопла 2 размещены продольные пластины 13. Кольца 14 с зазорами 15, задаваемыми шайбами 16, наниза ны на шпильки 17, образуя сопло 3. Стакан 18, имеющий форму срезанного цилиндра, заполнен звукопоглощающим материалом плотностью, соответствующей его плотности в свободном состоянии. Стакан 18 за крыт перфорированной торцевой крышкой 20, площадь перфорации которой не менее 70% от площади крышки. Активное сопло 3 набрано из колец 14 с зазорами 15 между ними таким образом, что по длине камеры 9 35 смешения отношение толщины а кольца...

Номер патента: 1735065

Опубликовано: 23.05.1992

Авторы: Важоров, Варсанофьев, Кузьмин, Мишин, Мясников, Рязанов

МПК: B43K 31/00, B43L 23/00

Метки: пенал

...наквозными окошками между часть корпуса снабжена ценепления иглы циркуля. Выразделен на камеры для грифелей и для сбора частиц, от грифеля при заточке. 4 ил,грифелей и для сбора частиц, образующихся от грифеля при заточке.На фиг,1 - 4 схематично показан пенал.Пенал имеет корпус 1, ящик 2 с ручкой 3, Корпус в задней части имеет коническую поверхность 4 для заточки грифеля, установленного на ножке циркуля, выполненную под углом а, равным углу заточки грифеля, От конусной поверхности на расстоянии радиуса установлен металлический центр 5. Конусная поверхность имеет заостренные перекрещивающиеся насечки со сквозными окошками между ними. Ящик вдевается в корпус. Он имеет две камеры; камеру 6 для сбора срезаемых частиц грифеля и...

Номер патента: 1734203

Опубликовано: 15.05.1992

Автор: Мясников

МПК: H03K 17/60

Метки: высоковольтный, переключатель, транзисторный

...импульса на входе устройства генератор 1 выключается. Поступление оптического излучения на вход формирователей 3.1-3.п прекращается, что приводит к окончанию импульсов тока с выходов этих формирователей в базы коммутирующих транзисторов 2.1-2.п. Эти транзисторы закрываются, напряжение на их коллекторах увеличивается, при этом формируется спад импульса на выходе устройства С повышением напряжения на коллекторах коммутирующих транзисторов 2.1-2.п протекание тока через излучающие диоды 16,1-16.п прекращается, таким образом спад каждого импульса контроля напряжения на коммутирующих транзисторах 2.1-2;и также совпадает с моментом закрывания соответствующего коммутирующего транзистора 2.1-2.п, Конденсаторы 7.1-7.п, частично...

Номер патента: 1732345

Опубликовано: 07.05.1992

Авторы: Карпов, Мясников

МПК: G06F 15/16, G06F 9/06

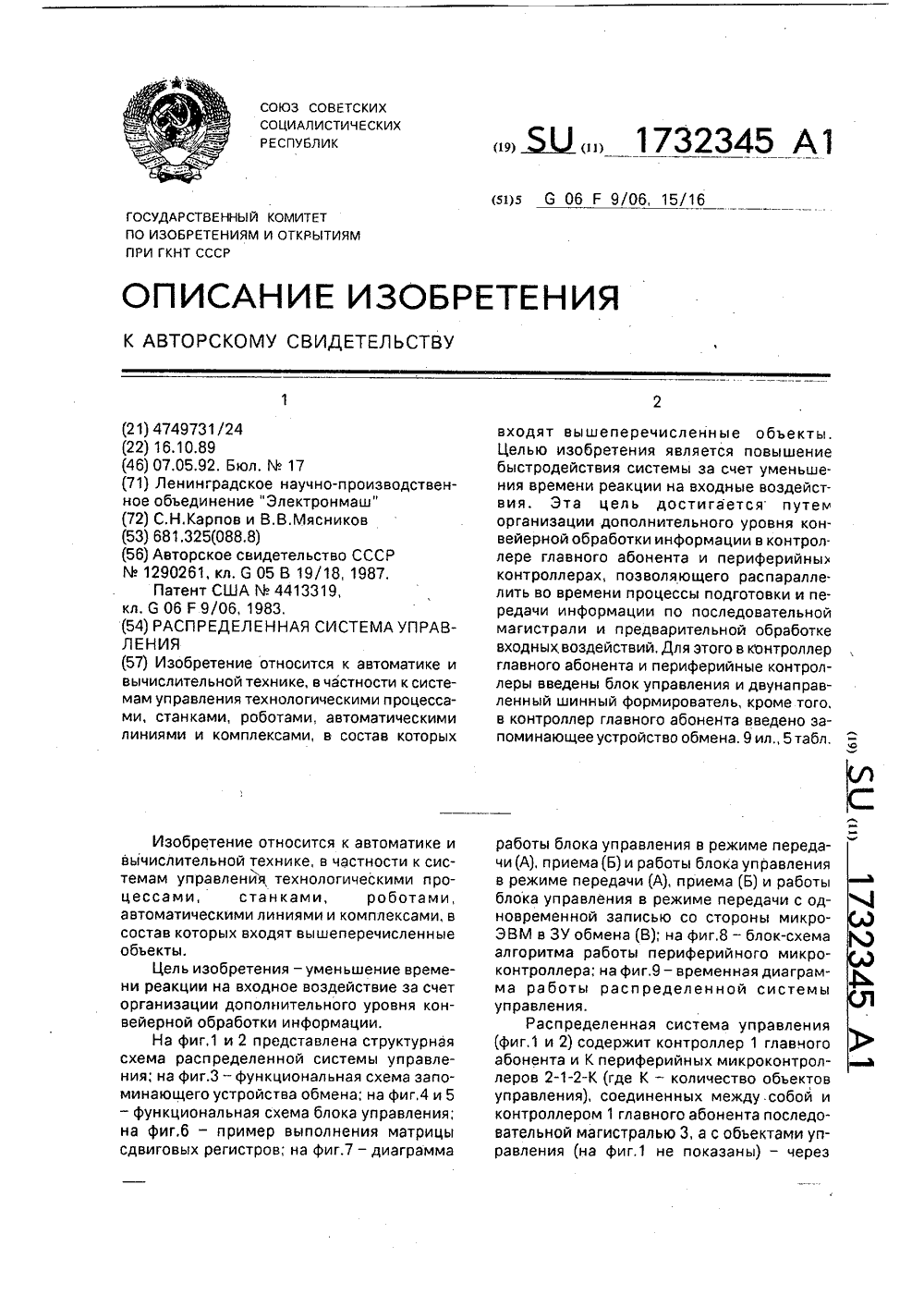

Метки: распределенная

...программируемую логическую матрицу (ПЛМ) 41, генератор 42 тактовых импульсов, регистр 43 сдига, регистр 44 режимов, регистр 45 состояния, буферный регистр 46, регистр 47 расширения адреса, счетчик 48 адресов, первый ВЯ-триггер 49, 0-триггер 50, второй ВЯ-триггер 51, первый 52, второй 53, третий 54 и четвертый 55 шинные формирователи, первый 56, второй 57 и третий 58 элементы ИЛ И, элемент И 59, элемент И-НЕ 60, первый 61, второй 62 и третий 63 элементы НЕ и шину 64 адреса- данных. Первый, второй и третий входы ПЛМ 41 соединены с выходами первого, второго и третьего разрядов регистра 43 сдвига соответственно, четвертый вход ПЛМ 41 подключен к выходу четвертого разряда регистра 43 сдвига и к входу сброса первого ВЯ-триггера 49, вход...

Номер патента: 1731526

Опубликовано: 07.05.1992

Авторы: Мясников, Новыш, Пилипенко, Ружанский

МПК: B23K 10/00

Метки: плазменной

...тиристорах,На чертеже приведена электрическаясхема предлагаемой установки,Установка содержит вентильный многоканальный преобразователь 1 с общим 2,силовым 3 и вольтодобавочным 4 выводами.. Преобразователь может быть выполнен, например, на основе двух инверторов или управляемых выпрямителей. В качествевентилей могут быть использованы тиристоры или транзисторы. Вольтодобавка можетбыть подключена либо последовательно, либо параллельносиловой части и может бытьвыполнена на элементной базе многократно меньшей мощности, чем силовая часть,Полярность силового 3 и вольтодобавочного4 выводов по отношению к общему выводу2 одинакова и может быть как положительной, так и отрицательной в зависимости оттребуемой полярности тока дуги при обработке,...

Номер патента: 1729617

Опубликовано: 30.04.1992

Авторы: Костылев, Мясников, Тихомиров, Широков

МПК: B07C 5/04

Метки: контрольно-сортировочное, формы, цилиндрической

...каретки. Расстояние от датчиков 10 положения до соленоидов 11 выбирается в соответствии со скоростью движения каретки,Контрольно-сортировочное устройство работает следующим образом,Детали 2, предназначенные для контроля при возвратно-поступательном движении каретки 6, поступают (фиг, 1) из накопителя 1 в калиброванные пазы 7 (проходные калибры). Если деталь годная, то она провалится через калибр 7 каретки и застрянет в калиброванном пазе 5 основания 3, При движении каретки 6 ее планки 9 вытолкнут деталь в пазы 4 и по лоткам - в тару с годными деталями. Если размер (диаметр) детали цилиндрической формы меньше наименьшего предельного размера, то она 5 10 15 20 25 30 35 40 45 50 свободно проваливается в паз 5 и направляется в...

Номер патента: 1728818

Опубликовано: 23.04.1992

Авторы: Анциферов, Жулябин, Мясников

МПК: G01V 1/053

Метки: источник, колебаний, скважинный, упругих

...с выступом 3 пружиной 6 сжатия. Между конусами 3 и 5 установлены с возможностью перемещения вдоль их образующих по крайней мере четыре сектора 7 кругового кольца, которые стянуты кольцами 8 из упругого материала (например, резины). С внешней стороны в центральной части секторов 7, напротив вертикальных прорезей 9 в корпусе, закреплены съемные бойки 10 с насаженными на них упругими прокладками 11, которые обеспечивают акустическую развязку (амортизацию) секторов 7 кругового кольца с корпусом 1. Упругое основание 2 поглощает и частично рассеивает вертикальную составляющую импульсной нагрузки, передающуюся на забой скважины 12.Источник работает следующим образом, 5 10 15 20 25 30 35 40 45 50 55 Источник помещают в скважину 12 до...

Номер патента: 1727575

Опубликовано: 23.04.1992

Авторы: Кондратьев, Кочканян, Мясников

МПК: A01B 43/00

Метки: ротационный, сепаратор

...толщина стенок эластичных втулок определяется по формулеи (В-г) + г,где и - толщина стенки эластичной втулки;К - радиус описанной окружности многогранного диска:г - радиус вписанной окружности многогранного диска;г - толщина стенки эластичной втулкипри максимально допустимой ее упругой деформации.На фиг, 1 изображен ротационный сепаратор, вид сверху; на фиг, 2 - сечение А - А на фиг. 1.Ротационный сепаратор состоит из рамы 1, нэ которой последовательно закреплены валы 2 с многогранными дисками 3, Навалах 2 между дисками 3 установлены эла.стичные втулки (например, резиновые), толщина которых превышает разницу радиусов описанной Й и вписанной г окружностей диска 3,Сепаратор работает следующим образом,5 Каменистая масса с рабочего...

Номер патента: 1726827

Опубликовано: 15.04.1992

Автор: Мясников

МПК: F02G 1/04, F02G 1/06

Метки: двигатель, мощности, регулируемой, рекуперированием, тепловой, энергии

...блоков. В качестве рабочего тела можно, например, использовать гелий под давлением до 20 МПа, При нагревании газа его давление повышается, но повышается оно неравномерно по окружности полостей роторно-статорного блока 1, Происходит это потому, что противоположный ротор занимает развернутое положение и количество рабочего тела неравномерно распределяется по горячим и холодным полостям. В тех полостях, где массовое распределение рабочего тела смещено в сторону горячих полостей, внутреннее давление полостей существенно превышает давление в полостях с противоположным распределением рабочего тела, Давление рабочего тела, направленное перпендикулярно внешней поверхности обоймы роликового подшипника 41 качения, за счет эксцентриситета ротора...

Номер патента: 1607580

Опубликовано: 15.04.1992

Авторы: Мясников, Новыш, Пилипенко

МПК: G01R 31/26

Метки: состояния, тиристора

...развязывающей мому 7 входу логичес версный 6 вход котор входу развязывающей генератора 3 импульс ключен к сигнальному ма 8 для подключения подключена к общей щ импульсон и логическоУстройство работае образом.Логиченал на ег1607580 напрямом 7 входе и отсутствии сигнала на инверсном 6 входе.При выключенном тиристоре и отсутствии сигнала генератора 3 импульсов из-эа отсутствия сигнала на входе 7 блок 5 не подает на вывод 4 сигнал включенного состояния тиристора (от- сутствие сигнала). Сигнал включенно" го состояния тиристора не вырабатывается и при подаче сигнала с генера-тора 3 импульсов из-за наличия сигнала на инверсном б входе. Лишь при условной включенного состояния тиристора и отсутствии сигнала управления генератора Э импульсов на...

Номер патента: 1725355

Опубликовано: 07.04.1992

Авторы: Бась, Мясников, Тараканов

МПК: H02M 7/537

Метки: источник, стабилизированый, электропитания

...на конденсаторе 7 посредством ключа 8 и заряд конденсатора РСО-цепочки 11, После окончания импульса одновибратора 10 начинается заряд конденсатора 7 от источника 6 тока и разряд конденсатора цепочки 11, что позволяет сформировать на выходе порогового устройства 3 импульс фиксированной длительности 111 передний фронт которого совпадает с импульсом одновибратора 10, а задний задержан на фиксированный интервал времени (т 11-т 10), в течение которого вновь заряжается конденсатор 7, причем силовые транзисторы конвертора 1 на интервале 111 закрыты.Длительности интервалов накопления и передачи энергии в дросселе конвертора 1 определяются соотношениями1+М 1 - Мтн 4 т и тпгде М = Он/КтрЕ - относительное напряжение на нагрузке;1 - частота...
