Адиабатический реактор с неподвижным слоем катализатора
Номер патента: 774580
Опубликовано: 30.10.1980
Авторы: Абаев, Вернов, Горохов, Котелкин, Милославский, Мясников, Попов, Смирнова, Турунтаев, Штерн
МПК: B01J 8/02
Метки: адиабатический, катализатора, неподвижным, реактор, слоем
...каталитического элемента монолитного типа в корпусе реактора беэ соприкосновения с металлическими частями, чем предотвращается износ боковой поверхности элемента, а деформирующее свойство слоя служит для защиты элемента от ударных механических нагрузок и его разрушения,Цель изобретения - повышение эффективности процесса при работе с зернистым катализатором за счет уменьшения пороэности в пристеночной зоне.Достигается это тем, что в адиабатическом реакторе с неподвижным слоем катализатора, содержащем корпус, стенки которого покрыты слоем термостойкого деформируемого материала и устройство для распреде(Оие. 2краж 809 Подписное 1 ВНИИП Заказ 7584 илиал ППП Патентф, г, Ужгород, Ул. Проектная, 4 ления газа, в качестве термостойкого...
Фокусирующий рентгеновский монохроматор
Номер патента: 771734
Опубликовано: 15.10.1980
Авторы: Межевич, Мезенцев, Мясников, Ханонкин, Шаензон, Шеффер
МПК: G21K 1/06
Метки: монохроматор, рентгеновский, фокусирующий
...7 приводитсяв действие через рукоятки привода20. Для обеспечения максимальногоизгиба монокристаллические пластины8 установлены в обжимающих стальныхпластинах 21. С целью фиксации наложения центральной образующей изогнутой пластины в держателе 7 установлен упор 22 (Фиг. 3),Монокристаллические пластины 7устройства связаны между собой механизмом, позволяющим одновременноизгибать их и осуществлять радиальное перемещение в соответствии сдлиной волны рентгеновского излучения, фокусируемого в точку так, чторасстояние источник-фокус монохроматора остается постоянным при различных радиусах изгиба кристаллови различных диаметрах апертурногоотверстия тубуса устройства (фиг. 1и 2),Отражающие поверхности диспергирующих элементов расположены...
Композиционный материал для тензорезисторов
Номер патента: 769644
Опубликовано: 07.10.1980
Авторы: Александров, Белов, Казанова, Кротов, Мясников, Тян, Чижов
МПК: H01C 7/00
Метки: композиционный, материал, тензорезисторов
...сажу, указанные компоненты введены в следующих количествах (вес. %):фурфуролфенолформаль- ла дегидная смола 77 - 91 мповая сажа 9 - 23 получения композиционного матедля тензорезисторов были подготоветыре смеси инградиентов, отличаю- друг от друга содержанием лампожи, равным в каждой смеси послельно 9; 12; 18 и 23 вес. %, а также анием фурфуролфенолформальдесмолы, составляющим дополнитель% часть в каждой смеси.ичение содержания в смеси лампожи свыше 23 вес. % приводит к не769644 3 полученной пленки на пластины соответствующего размера с дальнейшей термообработкой.Характеристики тензорезисторов, изго товленных из композиционного материалас различным содержанием компонентов приведены в табл, 1. Таблица 1 В вес. % Ламповая сажа...
Счетчик кадров фотоаппарата
Номер патента: 769473
Опубликовано: 07.10.1980
Авторы: Дьяков, Мясников
МПК: G03B 1/66
Метки: кадров, счетчик, фотоаппарата
...на втулку 26, На втулке 25 установлена неподвижная шкала ЗЗ. Счетчик кадров имеет стрелку-памятку 34, служащую для отметки резервного количества кадров.Счетчик работает следующим образом, При взводе курка 32 движение передается втулке 26 посредством зацепления паза 31 с пальцем 30, Холостой ход курка 32 обеспечивается превышением размера паза 31 относительно пальца 30. Ограничителем вращения курка 32 является стойка 24, в которую упирается выступ втулки 26. Одновременно с втулкой 26, поворачивающейся на втулке 25, движется собачка 28, которая передает вращение зубчатым колесам 27, 22, 23, 4, 3, Зубчатое колесо 22 приводит во вращение зубчатое колесо мерного валика (не показано), а зубчатое колесо 3 - приемную катушку 5. При вращении...
Газоимпульсный ударный механизм вертикального действия
Номер патента: 767341
Опубликовано: 30.09.1980
Авторы: Мясников, Савин, Серов, Юдин
МПК: E21C 37/00
Метки: вертикального, газоимпульсный, действия, механизм, ударный
...соединенным с запооным вен 2тилем капилляром с обратным клапаном, а часть камеры сгорания зайолнена инертной жидкостью, высота столба которой превышает величину рабочего хода поршня, причем торец капилляра расположен на уровне ограничителя верхнего положения поршня.На чертеже изображена конструктивная схема предлагаемого механизма.Механизм включает рабочий цилиндр 1, поршень 2, камеру 3 сгорания, уплотнение 4, шток 5, рабочий инструмент 6, буФерную камеру 7, кольцевой упор 8, запальник 9, газогенератор 10, запорный вентиль 11, капилляр 12, обратный клапан 13, инертную жидкость 14, например, водуМеханизм работает следующим образом.поршень 2 удерживается в верхнем положении давлением в буФерной камере 7. От газогенератора 10 через...
Объемный блок
Номер патента: 767304
Опубликовано: 30.09.1980
Авторы: Бушмиц, Криппа, Лукашенко, Мясников, Тимофеенко, Ткаченко, Яцышин
МПК: E04B 1/348
...единицы поверхности панелей пола и потолка. Это позволяет повысить звуко- изолирующую способность междуэтажного перекрытия, образованного панелью пола и панелью потолка нижележащего блока как за счет рассогласования частот совпадения, так и за счет увеличения диссипативных потерь в слоях, а поскольку соотношения жесткостей и толщин панелей стен и элементов каркаса объемного блока различны, то коэффициент передачи на примыкающие конструкции достаточно мал.На Фиг.1 изображен объемный блок, общий вид",на фиг.2-несущий каркас",на фиг.З - узел сопряжения панели по - ла и рамы; на Фиг. 4 - узел соединения йанели стены и стойки, на фиг. 5 - перекрытие, поперечный разрез.(фрагмент).Объемный блок содержит несущий каркас из двух П -образных рам 1,...
Амортизатор
Номер патента: 765559
Опубликовано: 23.09.1980
Авторы: Георгиади, Кузьменко, Лауткин, Мясников, Хон
МПК: F16F 7/14
Метки: амортизатор
...двух наименьших из них равна диаметру троса,глубины остальных определяются по форм , с:Ь.= с 1+ (бде Ь -- глубина канавок; ы- иорядкоый номер пары канавок;с 1 - диаметр троса, из которого свит тороидальный упругий элемент;и - общее число пар канавок на обойме (п )2);максимально возможная упругая деформация тороидального упругого элемента.Амортизатор работает следующим образом.При приложении к обойме 1 знакопеременнцх нагрузок со стороны колеблющегося основания 11 начинается процесс последовательного включения упругих элементов 3 амортизатора, который происходит в следующем порядке. Сначала включается и вос. принимает нагрузку пара упругих элементов, которая уложена в канавки наименьшего размера планки 5 (Ь= Ь= с. После того, как их...
Транспортное средство с устройством для крепления грузов
Номер патента: 763165
Опубликовано: 15.09.1980
Авторы: Карпов, Мясников
МПК: B60P 7/12
Метки: грузов, крепления, средство, транспортное, устройством
...балками 3 кронштейны 4 и 5, ложементов 6 и 7, жестко связанных междусобой продольными балками 8 и 9. Наложементе 6 установлены узлы крепления 10 опорных лап 11 меньшего диаметра груза, состоящие иэ установленныхна нем с возможностью поворота в горизонтальной плоскости планок 12 и закрепленных на указанных планках 12 поворотных прижимов 13, На ложементе 7установлены узлы крепления 14 опорных лап 15 большего диаметра груза,состоящие иэ опорных элементов 16 спазами 17, размещенных в указанныхпазах 16 сухарей 18, имеющих реэьбовые отверстия 19 и выподненных свозможностью продольного перемещения относительно пазов 16 посредством винтов 20. На продольных балках 9 закреплены полозья 21, а набалках 3 установлены кронштейны 22,несущие...
Способ изготовления покрышек пневматических шин
Номер патента: 763146
Опубликовано: 15.09.1980
Авторы: Белоусов, Дзюра, Кузьмин, Мясников, Рябинин, Серебро, Шевченко
МПК: B29H 17/02
Метки: пневматических, покрышек, шин
...каркаса, боковины и протектор, размещают заготовку каркаса на сборочном барабане, обжимают по его заплечикам ее торцовые кромки, сажают бортовые кольца и оформляют борта, формуют собранную покрышку до тороидальной формы и вулканизуют, заготовку каркаса выполняют за одно целое с боковинами и протектором и с переменной по длине толщиной боковой стенки, уменьшающейся к торцовым кромкам,На фиг. 1 изображена стенка бесшовной цилиндрической заготовки каркаса, продольное сечение; на фиг. 2- заготовка каркаса в процессе сборки каркаса на сборочном барабане; на фиг. 3 - собранная покрышка, продольное сечение.Предлагаемый способ может быть осуществлен следующим образом.1 Из полимерного материала с армирующими элементами, например, резинового или...
Устройство для контроля параметров среды в трубопроводах
Номер патента: 752143
Опубликовано: 30.07.1980
Авторы: Закиров, Мавлютов, Мясников, Садыков
МПК: G01F 15/18
Метки: параметров, среды, трубопроводах
...проведении профилактики всего устройства или метрологических поверок измерительного преобразователя, потребуется провести стравливание давления в трубопроводе, что приведет к нарушению технологического процесса и простою оборудования,Кроме того, при введении измерительного преобразователя в среду, происходит возмущение среды от возникновения гпдродинамического сопротивления, в результатс чего измерение параметров среды будет проходить с погрешностью.Целью изобретения является обеспечение ввода и вывода измерительного преобразователя в трубопровод прп измерении пардметров среды и съема его после измерения без нарушения технологического процессд.низма ввода они выполнены одинакового сечения.На фиг, 1 изображено устройство с введенным в...
Источник постоянного тока
Номер патента: 750456
Опубликовано: 23.07.1980
Авторы: Лурье, Мясников
МПК: G05F 1/56
Метки: источник, постоянного
...транзисторы 1 и 2, стабилитрон750456 Формула изобретения Составитель С Ситко Редактор Т. Киселева Текред К. Шуфрин Корректор М. Коста 3 и ива 44 63 1 Ь Тираж 050 Г 1 одписное 1 И И ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раугнская наб., д. 4/5 Филиал ГПП Гатент, г. Ужгород, ул. Проектная, 43, включенный между базой транзистора 2 и эмиттером транзистора 1, причем один электрод сгабилитрона 3 через резистор 4 соединен с обшей шиной и другой через резистор 5 - с питающей шиной источника, а база транзистора 1 через резистор 6 соединена с общей шиной и через резистор 7 -- с питающей шиной источника.Источник постоянного тока работает следующим образом.При низкоомном базовом делителе...
Устройство для непрерывного изготовления вспененных изделий
Номер патента: 747732
Опубликовано: 15.07.1980
Авторы: Купцов, Муханов, Мясников, Носкова, Русаков
МПК: B29D 27/00
Метки: вспененных, непрерывного
...б р л 3 0 е 3 я ц и 51, в с. с с с/ ( 31 С и 0.1 ь 3 0 Б с)13 я3 0 ы , с 3 ЭЛ(.КТрНЛГрСнс)ТСЛРГ 20 рЛЗМС/цсць 13 ПИЖ- цей плите 1, в г/сггосрсествсР//3031 (эл//з(эст/1 с 1 фое)м/зс/01/есЙ ггз( р:(цстц 17 дл 51 эфск"ив- НОГО е/с) Г Рсвл УП 1 Я ц П 1)ива Г)цезлц 151 с)Угсгсс/УРг к ПСНС)ЦЛИСТИРОсУ "311 УсЯС ТКИ Д 35 ЯНТ "ссд ГГ/с/ЕСКОГС) регулнрОУЗЯГИя тЕМПСрдтурЫ Сцдбж(НЫ рЕГулнруКШИМИ ПрибОрдмц. Д.с/51 Пднля тецлоцогцт(.,15 и каналы3 сукит система трубопроводов 21 с црцборлмц кнтрля ц рсгулцрвдния расхода его 22, 23.1(,с) кдс колсеО 15 сцаб/сс/1 проИО.ГУскць м крл цох/ 24 дл 53 вггзълУЬЕЕОГО НЯ.бл 30 дсц 351 зд /1 лрОсбрез:Зонг/1/цех/ в кдцдллх 14 п 1 эи цсцользоеЗс)/ц 3 вл 1.1.УСтрО и Стгц) /) с (ОТУУС 1 С./СЛИО ПЕ/1 М 00 /) я- ЗЪУ,11 Я...
Устройство для контроля положения рабочих органов механизмов
Номер патента: 744699
Опубликовано: 30.06.1980
Авторы: Мясников, Фадеев, Юрченко
МПК: G01B 7/00, G01D 5/20, H03K 17/95 ...
Метки: механизмов, органов, положения, рабочих
...Достигается в то же время и более четкая и надежная работа его, так как обеспечивается более глубокое насыщение тонкой части ободочки, а слецовательно, и подмагничивание магнитопровода датчикакогда . якоря нет в зоне расположения источника магнитного поля, и значительное уменьшение" подмагничивания магнитопровода и насыщения тонкой части оболочки при приближении якоря,Якорь, который жесткосцеплен с контролируемым рабочим органом и находится внутри оболочки, можно выполнить из любого ферромагнитного материала. Лучше его изготовлять из магнитомягкой стали с малой остаточной индукцией, что- . бы исключить полностью притягивание им ферромагнитной пыли. Но в любом случае эта воэможность уменьшается в сотни раз, так как якорь находится в...
Устройство для контроля плоскостности поверхностей
Номер патента: 741045
Опубликовано: 15.06.1980
Авторы: Делюнов, Леонтьева, Мясников
МПК: G01B 11/30
Метки: плоскостности, поверхностей
...предметной плоскости микроскопа создаются с помощью афокальной системы изображения С, и С марки 5 и с помощью аксикона 17 изображение визирной марки 19.Оптическая ось 20 аксикона параллельна ребру 3 прямого угла призменного отражателя 2, а следовательно, параллельна плоскости, проходящей через ребра отражателей обоих блоков, которая в устройстве является плоскостью сравнения.На фиг. 2 представлен вид поля зрения микроскопа, где указаны изображение визирной марки 19, изображение марки 5 и вид окулярной сетки 14, на которой нанесены перекрестие и фигура треугольника, В данном случае марка 5 и визирная марка 19 представляют собой светящиеся точечные диа- Ифрагмы.Устройство работает следующим образом,Блоки 1 и 11 устройства ставятся на...

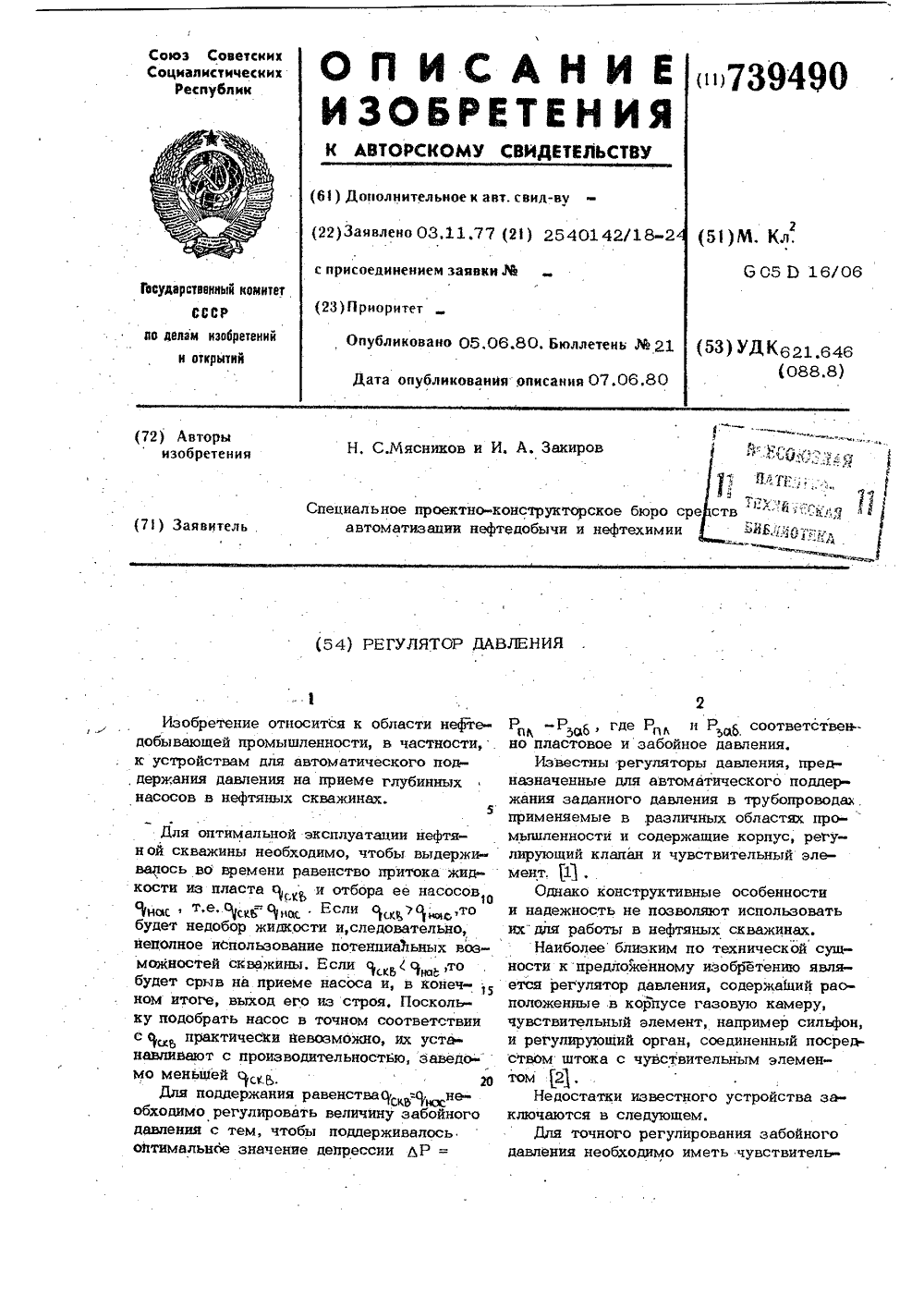

Регулятор давления
Номер патента: 739490
Опубликовано: 05.06.1980
Авторы: Закиров, Мясников
МПК: G05D 16/06
...элемента и часть газовой камеры за полнены жидкостью. При действии высокихдавлений как со стороны внешней среды,так и газсвой камеры образуется замкнутая полость, заполненная несжимаемойжидкостью, что и обеспечивает защиту силь-, 35фона, Б результате можно применять высокочувствительный сильфон малой жесткости,что повысит точность регулирования.На чертеже изображен предлагаемый регулятор давления.Регулятор состоит из корпуса 1 с гюовой камерой 2, чувствительного элемента - сильфона 3, соединенного штоком 4с регулирующим органом 5. В корпусе 145установлен также отсечной, напримердвухседельный, диафрагменный клапан 6, состоящий из клапана 7 и седел 8 и 9 и расположенный между чувствительным элементом 3 и газовой камерой 2,...
Способ определения молекулярного кислорода
Номер патента: 737357
Опубликовано: 30.05.1980
Авторы: Гутман, Завьялова, Мясников
МПК: C01B 13/00
Метки: кислорода, молекулярного
...относительного измененияэлектросопротивления пленочного элемента а й/В при постоянной концентрации кислорода), однако и новая чувстнительность пленки в присутствииводорода оказывается достаточно высокой для определения низких концентраций кислорода в азоте, инертных газах (1 .10 об.Ъ) . 50Способ осуществляется следующим образом.На кварцевую подложку наносят пленку окиси цинка толщиной 1-2 мк. Пленку нагревают до 300 С н азоте, инертных газах,в поток которых постоянновводят водород. При калибровке пленкиазот, инертные газы и добавляемый водород пропускают через нагретый Я 1-Сгкаталйзатор, очищая их от кислорода.Калибруют пленку по электролиэеру, 60заполненному раствором ("Н щелочи КОНособойчистоты. Задавая...

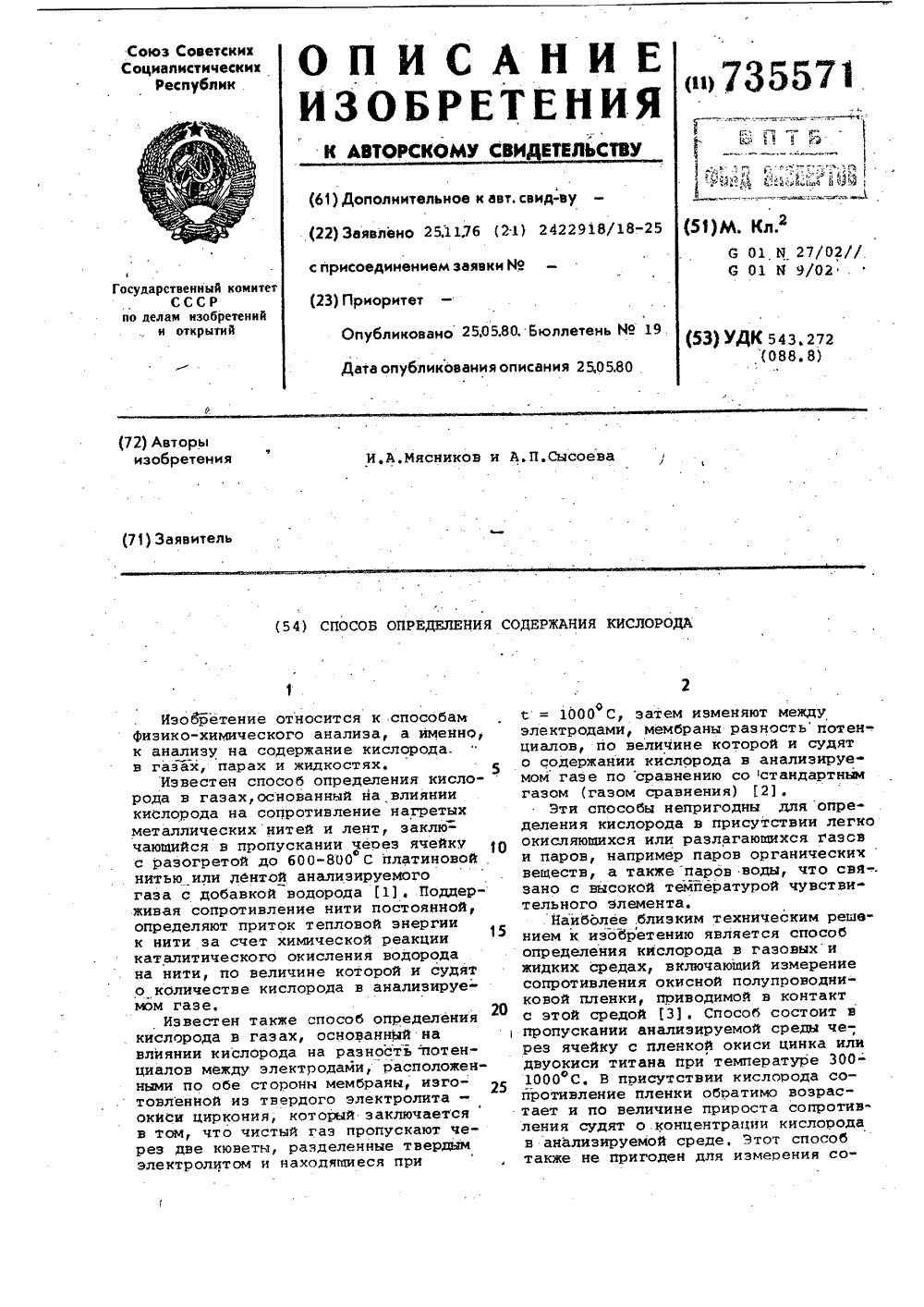

Способ определения содержания кислорода
Номер патента: 735571
Опубликовано: 25.05.1980
Авторы: Мясников, Сысоева
МПК: G01N 27/02
Метки: кислорода, содержания
...в отношении кислорода, содержащегося в анализируемой среде. Повышение рабочей температуры чувствительного элемента не желательно, так как это приводит к значительному уменьшению диэлектрической проницаемости поверхностныхслоев, жидкости за счет дезориентациидипольных молекул и разрыву водород ных связей, обеспечивающих ее высокое значение, например для воды,спиртов, кетонов и др. Кроме того,повышенная температура способствуеткаталитическому окислению органи-.ческих веществ, а, следовательно,к искажению показаний чувствительно го элемента. Преимущество предлагаемого способа заключается в том, что с его помощью анализ на содержание кислорода в различных средах можно проводить в области низких температур (например - комнатная) в диапа-,....
Холодильно-газовая машина
Номер патента: 732633
Опубликовано: 05.05.1980
Авторы: Мовчан, Мясников
МПК: F25B 9/00
Метки: холодильно-газовая
...газа, холодильную головку 4, в которой размещен подвиж ный вытеснитель 5 с регенератором 6 для расширения и регенерации циркулирующего газа. На холодильной головке 4 закреплен, например пайкой, один конец биметаллической пластины 7, свободный конец которой соединен с головкой 4,гибким холодопроводом 8, выполненным, например, в виде жгута из медных проволочек. К, цилиндру 1 прикреплен пластинчатый элемент 9 из материала с высокой теплопроводностью (медная пластина), который может передавать тепло от цилиндра 1 к холодильной головке 4 через биметаллическую пластину 7 и холодопровод 8, Элемент 9 имеет регулировочный винт 10, который можно установить и на биметаллическую пластину 7.Холодильно-газовая машина работает следующим образом.При...
Материал для вторичноэлектронных эмиттеров
Номер патента: 725115
Опубликовано: 30.03.1980
Авторы: Есаулов, Жданов, Ильин, Казаков, Мясников, Редега, Файфер
МПК: H01J 1/32
Метки: вторичноэлектронных, материал, эмиттеров
...(до 60 в 1 тА/см),725115 Максимальный КВЭЭ при Т, С Содержание окислов, вес. %Основа 100 400 200 600 2,7 3,1 3,0 2,3 Медь 3 6 10 12 2,02,052,051,95 2,2 2,5 2,4 2,0 2,6 3,0 2,9 2,2 Формула изобретения Составитель, Т. Лакомкина Техред В. Серякова Редактор Н. Коляда Корректор В. Дод Заказ 148/16 Изд.216 Тираж 857 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 ют высокими и стабильными вторично-эмиссионными свойствами при температурах от100 до 600 С и плотности тока бомбардирующих электронов до 100 мА/см. Сплавы, содержащие окисной фазы больше 10% вес, имеют значение КВЭЭ ниже, чем сплавы с меньшим содержанием, по-видимому, за счет...
Устройство для управления шлифовальным станком
Номер патента: 723514
Опубликовано: 25.03.1980
Авторы: Горман, Корбут, Криворук, Лейкум, Мазо, Мясников
МПК: G05B 19/18
Метки: станком, шлифовальным
...и увеличения перемещения, и после этого снова переходит к выполнению модуля Д.В режиме ВВОД после выполнения модуля Д программный блок 5 возбуждает через блок бадресную шину кодового преобразователя 10. Значение параметра, установленное в десятичном ниде, в блоке 8 переводится в двоичный вид и через входные шины и блок б поступает н программный блок 5, который передает эту информацию в блок 4 по адресу, рассчитанному вычислительным блоком 3. Затем устройство 1 снова переходит к выполнению программы модуля Д.В режиме СБРОС ПЕРЕМЕЩЕНИЯ после выполнения модуля Д программный блок обнуляет программный счетчик перемещений, расположенный в блоке 4 памяти, после чего устройство 1, переходит к выполнению модуля Д.В режиме БЕЗРАЗМЕРНОЕ...
Индикатор уровня
Номер патента: 723380
Опубликовано: 25.03.1980
Авторы: Булгакова, Елисеев, Зеликсон, Мясников, Розенфельд, Филимонова
МПК: G01F 23/14
...параметры дросселей 2и 3 выбраны так, чтобы сопротивление дросселя 2 было в 5 - 10 раз больше, чем со 2 в противленне дросселя 3 (например, за счеттого, что диаметр капилляра дросселя 2 меньше диаметра капилляра дросселя 3).Это позволяет создать на выходе сопл 6 и 7 систему воздушной заслонки и сопла.Формула изобретения 723Диаметры отверстий вертикально расположенной вершиной вверх конической втулки 8, более чем на порядок превосходят размер отверстий сопл. Угол конуса состав".1 яет 90 - 120, что является наиболее приемлемым значением для большинства промышленных пылей.В, процессе индикации уровня сыпучих материалов блок сравнения давлений 1 фиксирует",перепад давления на струйных элементахи 5, который образуется при отсутствии сь...
Устройство для определения биения лопаток ротора турбомашины
Номер патента: 721661
Опубликовано: 15.03.1980
Авторы: Клявиньш, Мясников
МПК: G01B 5/28
Метки: биения, лопаток, ротора, турбомашины
...вид со стороны торца ротора.Устройство содержит опорные призмы 1 для установки ротора 2 с лопатками 3, закрепленные на плите 4 на которой также установлен индикаторный прибор в виде индикаторных часов 5, штоки 6 которых размещены под лопатками 3. На штоках 6 закреплены консольные части пластин 7, на которых наклеены тенэодатчики 8. Другим концом пластины 7 закреплены в опорах 9. Тензодатчики 8 соединены через усилитель 10 с осциллографом 11.Для определения биения лопаток 3 вращают на призмах 1 ротор 2При этом лопатки 3 касаются нзтоков 6 индикаторных часов 5. Штоки б, перемещаясь, изгибают пластины 7. Сигнал с тензодатчиков 8 (сила которого увеличивается с увеличением прогиба пластины 7) поступает через усилитель 10 на осциллограф 11,...
Устройство для вибрационного испытания лопатки турбомашины
Номер патента: 718746
Опубликовано: 29.02.1980
Авторы: Мясников, Нелепин, Равин, Чекалов
МПК: G01M 13/00
Метки: вибрационного, испытания, лопатки, турбомашины
...выполнен в виде гидрозажима с поршнем 18 и нажимной планкой 14; соединенной с последним и контактирующей с торцом 15 лопатки 7. Узел 10 крепления подключен к масляной магнспрали 1 б с,манометром 17.При работе устройства первоначально устанавливают лопатку 7 в узел 10 крепления, и давлением масляной магистрали 16, контролируемым по манометру 17, зажимают, имитируя зажатие лопатки 7 в натурном колесе.Затем с помощью электродвигателя 3 задают частоту вращения диска 1, пропорциональную частоте вращения ротора натурной турбомашины. При вращении диска датчик 4, проходя мимо лопатки 7, выдает импульсный сигнал, который через щеточный токосъемник 9 поступает на вход прибора б ЗО бесконтактного измерения колебаний ло,- патки, запуская в нем...
Устройство для измерения температуры
Номер патента: 718728
Опубликовано: 29.02.1980
Авторы: Барабаш, Дрянов, Лобанов, Мясников, Подгорный
МПК: G01K 7/32
Метки: температуры
...частота ЛИ,И Чделится на значения - ; ---- , где ив2 4 " 2"коэффициент деления, выбираемый в зависимостиф от требуемой точности линеаризации. Разделенные частоты поступают навходы суммирующего устровотва 7 (числовходов равно и), В течение первогоотсче-.та с выхода суммирующего устройства 7поступает частота Ь, так как на его управляющем входе установлен код полногосуммйрования,С формирователя 18 временных интер-:валов на управляющий вход ключа 8 поступает сигнал, открывающий ключ на1время Т= - , где а - дикретность измеа, арения температуры, равная 0,1, 0,01,0,001 С. Временной-интервал устанавли вается в зависимости от а, в заданномдиапазоне температур подстройкой частоты генератора 14. С выхода ключа 8 насчетчик импульсов 9...
Способ градуировки приборов бесконтактного измерения колебаний лопаток турбомашины
Номер патента: 717559
Опубликовано: 25.02.1980
Авторы: Мясников, Нелепин, Равин
МПК: G01H 11/00
Метки: бесконтактного, градуировки, колебаний, лопаток, приборов, турбомашины
...лопатки 1 в точке А, возбуждая в нейизгибные колебания вибратором 2 и перемещаябесконтактный датчик 5 относительно концалопатки со скоростью, соответствующей окруж.ной скорости турбомашины (б).Скорость конца лопатки (точка В) отноно бесконтактного датчика (точка С) опреется из следующего выражения:3 717559Предлагаемый способ позволяет повыситьточность градуировки приборов бесконтактногоизмерения колебаний лопаток турбомашины. Способ градуировки приборов бесконтактного измерения колебаний лопаток турбомашиныпутем имитации окружных и колебательныхперемещений лопаток относительно бесконтактных датчиков, параллельного измерения параметров колебаний испытуемым и эталонным при.борами и сопоставления их показаний, о тл нчающийся,тем, что,...
Устройство для вскрытия тары
Номер патента: 712244
Опубликовано: 30.01.1980
Автор: Мясников
МПК: B25D 9/04
...клина-зубила 7 и пальца 8. Вилка с одного конца имеет хвостовик 9, сидящий на стволе пневматического молотка 1, с другого конца - два ушка 10 с отверстиями под палец 8, а внутри - глухое отверстие 11 для пружины 5 и фиксатора 6. Клин-зубило имеет клин 12 с заточенным острием и ушко 13 с отверстием под палец 8 и фиксирующими гнездами 14.Устройство работает следующим образом.Одной рукой рабочий держит рукоятку пневматического молотка 1, а другой рукой поддерживает устройство за ручку 2, Для перерубки окантовочной ленты на углах ящика устройство выставляется перпендикулярно к плоскости ленты с небольшим углом так, чтобы заостренная часть клина- зубилаперекрывала всю ширину ленты. Далее устройство прижимают к месту перерубки п включают в...
Замковое устройство
Номер патента: 708076
Опубликовано: 05.01.1980
Автор: Мясников
МПК: F16B 7/00
Метки: замковое
...соединения.На фиг. 1 показан общий вид устройства до сборки; на фиг. 2 - устройство в собранном виде; на фиг.3 - сечение А-А фиг. 2; на фиг, 4 сечение Б-Б фиг. 2.Замковое устройство содержит внутреннюю 1 и внешнюю 2 детали, стопор 3, свободно установленный на оси 4 в окне 5 внутренней детали 1. В наружной детали 2 имеется окно 6. Стопор 3 выполнен в виде двуплечего рычага, причем плечо рычага, расположенное со стороны наружной детали, имеет клиновидную поверхность 7, а соответствующее ей клиновидное углубление 8 выполнено на стенке окна наружной детали 2, За,порная втулка 9 поверхностью .-ксцснт708076 Формула изобретения Фиг 1А-А Фиг. г Фиг.4ИИПИ Заказ 8459/29 ТиРаж 1095 . Подписн илиал ППП Патент, г. Ужгород, ул. Нроектн 1 ричной...
Высокотемпературная приставка к рентгеновскому дифрактометру
Номер патента: 706756
Опубликовано: 30.12.1979
Авторы: Дейно, Мясников, Финкельштейн
МПК: G01N 23/20
Метки: высокотемпературная, дифрактометру, приставка, рентгеновскому
...2 образца и йагреватель 3. Нагрева- ниена порядок (от 10 4 до 10 мм рт.ст.,тель" окружен комплектом цилийдрическйх 4, при работе в интервале температур 800-1500 С.верхних 5 и нижних б плоских экранов, кото- При этом газологлотительное действие экрарые могут быть"выполнены иэ различныхсоче-нов оказывается достаточным для подцержаниятакий материалов. С помощью вакуумпровода 7 1 о в течение 60 мин давления внутри приставкивнутренний объем приставки связан с системойне менее Зх 10 мм, рт,ст. при полном отклю отКачки; чении ее от внешней системы откачки.При йроведейии высокотемпературйых исследований, наивь 1 Сшуютемпературу Имеет" экран,расположенный непосредственно вблизи нагре- . 1 Б Ф о р м у л а и з о б р е т е н ийВателя,"а...
Фольгированный диэлектрик
Номер патента: 705706
Опубликовано: 25.12.1979
Авторы: Васильева, Кожевников, Коханова, Мнацаканов, Мясников, Шуенинова
МПК: H05K 3/00
Метки: диэлектрик, фольгированный
...толщиной 55 мкм.,Толщина полученного диэлектрика без фольги 70 мкм, толщина одного полимерного слоя15 мкм, а второго - 35 мкм.П р и м е р 4, Пакет, состоящий из меднойфольги толщиной 35 мкм, пленки на основе полиэтилена высокой плотности, подвергнутогорадиационной модификации - 10 МГц, толщиной 50 мкм, стеклоткани толщиной 25 мкм,еще одного слоя указанной пленки толщиной40 мкм, спрессован при 180 С и удельном давлении 50 кгс/см в течение 25 мин.Толщина полученного диэлектрика без фольги 95 мкм, толщина одного полимерного слоя35 мкм, толщина второго слоя 40 мкм.П р и м е р 5. Аналогично примеру 1, вкачестве термопластичного материала - пленкаиз модифицированного тетрафторэтилена. Темнература прессования 290 С, удельное...
Установка для обработки изделий
Номер патента: 701832
Опубликовано: 05.12.1979
Авторы: Мясников, Хосид
