Мясников

Номер патента: 962329

Опубликовано: 30.09.1982

Авторы: Бойцев, Горячев, Захаров, Кац, Керенцев, Кривошеев, Лосев, Мясников, Рязанов, Толпегин, Цай, Шляков

МПК: C22C 38/28

Метки: сталь

...чтоопределяет отсутствие склонности стали кросту зерна и при регламентированном содержа.нии кремния, марганца и хрома обеспечиваетпостоянство а глубины закаленного слоя в де.талях рабочих органов почвообрабатывающих1машин в интервале закалочных температур 8501000 С. Состав, вес.%Титай Никель Медь Сера Фосфор Железо Плавк Предлагаемая 0,43 0,27 0,20 0,030 0,020 Остальное 0,15 0,16 0,73 0,11 0,78 0,27 0,26 0,31 0,64 0,26 0,15 9,023 0,026 0,35 0,38 0,98 0,20 0,28 0,026 0,022 0)88 0,30 Известная 0,95 0,20 - 0,18 0,14 0,027, 0,021 0,64 0,22 Испытания проводят на стаццартных образцах, термически обработанных по режиму: закаливают с 850 - 1000 С с интервалом 50 С, охлаждают образцы, изготовленные из предлагаемой стали в воду, образцы из...

Номер патента: 962013

Опубликовано: 30.09.1982

Авторы: Мясников, Яковлев

МПК: B43K 25/00

Метки: инструмент, пишущий

...вкладыша расположен на его боковой поверхности между параллельными участками лапок.На фиг, 1 показан корпус пишущего инструмента в сборе с держателем, вкладышеи и выдвижным кнопочным механизмом; на фиг. 2 - сечение А - .А на фиг. 1; на фиг. 3 - вкладыш с фиксирующим выступом.В корпусе 1 пишущего инструмента имеется окно 2, в которое вставляется держа тель 3. Держатель 3 имеет пружинящиелапки 4. В корпусе находится вкладыш 5 с кольцевой канавкой 6. Передняя часть вкладыша - конус 7 - образует с кольцевой канавкой 6 уступ 8.Кроме того, вкладыш 5 может бытьснабжен выступом 9 на его боковой поверхности для фиксации в соответствующемгнезде держателя 3.При сборке держатель 3 вставляетсяв окно 2 корпуса 1. При этом лапки 4, д. 4/5роектная, 4...

Номер патента: 960569

Опубликовано: 23.09.1982

Авторы: Грищенко, Кривенко, Мясников, Таланов

МПК: G01M 15/00

Метки: испытаний, канале, органов, почвенном, рабочих

...на данном участке произвести рядом с первым проходом рабочего органа 17 и последующие без изменения первоначального заданного наклона направляющих 5, то всякий раз система 8 смещается по направляющим 5 в новое фиксированное положение, следует рабочий ход тележки 1 я запись регистрируемых процессов, остановка тележки, выглубление рабочего органа 17 и холостой ход,тележки.После обработки данного участка при том .же или ином наклоне направляющих 5 систеиа 8 переводится по ним в зону другого участка, закрепляется фиксаторами 15 и производит-: ся полная обработка участка в той же последовательности рабочих операций, как и первый участок. После обработки всех рабочих участков 960569кращение затрат времени на йх про-...

Номер патента: 960031

Опубликовано: 23.09.1982

Авторы: Алыпов, Кузнецов, Мясников, Ткачев

МПК: B29D 3/02

Метки: арматурой, литьевая, полимерных, форма

...выполнендиаметром С, превышающим диаметр Р5 участка 7 верхней части 2 матрицы и равнымС = 0+21(тп+ п)гдето - коэффициент упругой усадки материала верхней части 3 матрицы;п - верличина выступа 8 магнитопроводагп= -- величина зазора между участком 7ь-А=2с внешним диаметром А и выступами 8 магнитопровода, расстояниемежду которыми В.Коэффициент 1 определяется опытнымпутем как отношение диаметра А к диа960031 Формула изобретения Составитель В. Шурале Техред А. Бойкас Тираж 679ИИПИ Государственного комит по делам изобретений и от35, Москва, Ж - 35, Раушская ППП Патент, г. Ужгород, у ор А.ое Коррект Подписи ета СССР рытий наб., д. 4Проектн Редактор Н, БобкЗаказ 6852/20 1 илиметру А при полностью помещенном вкладыше 6 в участок 7 полости. Так,...

Номер патента: 959947

Опубликовано: 23.09.1982

Авторы: Бякин, Мясников, Нечаев, Степанов

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...этом в шарнире выполнено продольноеотверстие, и токоподводящий кабель размещен во втулке и в отверстии шарнира.На фиг. 1 изображен электрододержатель, разрез; на фиг. 2 - разрез А - А на0фиг. 1; на фиг. 3 - узел 1 на фиг. 1;на фиг. 4 - вид Б на фиг. 1; на фиг. 5 -сечение В - В на фиг. 1,Электрододержатель содержит полыйкорпус 1 с рукояткой 2, сквозь который про ходит токоподводящий кабель 3, закрепленный на поворотной головке 4. Головка 4соединена с корпусом 1 посредством шарнира 5.Полый корпус 1 в месте крепления поворотной головки 4 выполнен разрезным и в 20стенках корпуса перпендикулярно к егопродольной оси выполнены в виде втулки 7с резьбовыми отверстиями, размещенной вполости корпуса в месте разрезов 9, и резьбовых шпилек 10, с...

Номер патента: 959834

Опубликовано: 23.09.1982

Авторы: Белоус, Дудник, Кузяков, Мясников

МПК: B05B 3/12

Метки: распыливающее, центробежное

...и других узлов и деталейустройства. Корпус 1 защищен кожухом9, выполненным иэ коррозионностойкойстали для обеспечения стерильностипродукта. К опорному фланцу 2 прикреплен кронштейн 10 для фиксациитрубы 11, проходящей в отверстии с 15 вала 7. Распыливающий диск 12 закреплен в нижней части вала 7 и имеетцилиндрическую поверхность 13 по периферии с выпускными отверстиями си полость 6 . Труба 11 заканчивается ;Щ расширенисм 14, к которому крепятсярасположенные в полости диска в плоскости, перпендикулярной оси отверстия О по меньшей мере, два распределительные трубки 15. При необходи мости установки большего количестватрубок 15 они должны быть расположены равномерно по окружности. Распределительные трубки 15 заканчиваются коническими...

Номер патента: 958065

Опубликовано: 15.09.1982

Авторы: Мясников, Нечаев, Пыкин, Степанов

МПК: B23K 37/00

Метки: газов, органа, отсоса, перемещающегося, рабочего

...уплотнения 16. Для удобства очистки короба 1 от твердых фракций установлен специальный поддон 1 7.Устройство работает следукяцим образом, 2Отсасывают воздух иэ короба 1. Благодаря создающемуся там разряжению газы от сварочной дуги вместей воздухом всасываются в систему и через отводящий патрубок 9 попадают в барабанза 4, а из него через сквозные окна 8,выполненные в обойме 6, 7 попадают в 5 фкороб 1, а затем и в вентиляционную систему. При перемещении сварочного устройства перемещаются и соединенные с ним патрубки 9 с барабаном 4, Последний, перемешаясь на роликах 14 между уплотнением 16, приподнимает своей обоймой гибкую ленту 2. Обойма вращаясь вокруг барабана 4 способствует плавному перемещению барабана.Сквозные отверстия,...

Номер патента: 948591

Опубликовано: 07.08.1982

Авторы: Железняков, Мясников, Нестеров, Сидлин, Строев, Яровинский

МПК: B23K 35/365

Метки: покрытия, состав, электродного

...лигатурой гарантирует равномерность распределения углерода в матрице и по гра. ницам зерен, Дригие способы введения углеВариант 1 1 Компонент покрытия 111 1 Ч (прототип) Мрамор Флюорит Марганец Хром Молибден 33 19,5 24,3 35 19 11,5 16 20 8е 1,0 2,5 2,0 ФеррониобийНикель 18 13. 16 14 18 20 10 1,0 0,5 0,7 д ВольфрамПоташ 0,4 0,6 3,5 Феррохром углеродистыйНикельмагниеваялигатураСлюда Комплекс сварочно-техноло.гических свойств электрода, балл 4рода из покрытия в металл щва (иэ графитЫ,доменного ферромарганца, карборунда и др.)не позволяют получать стабильных, с точкизрения поставленных задач, результатов. Введение углерода из металла стержня техническинеосуществимо, так как металл с повышеннымсодержанием углерода обладает низкой...

Номер патента: 947868

Опубликовано: 30.07.1982

Авторы: Бурова, Горбачев, Диденко, Игнатьев, Кочкин, Малышко, Мясников, Торгашев, Харитонова

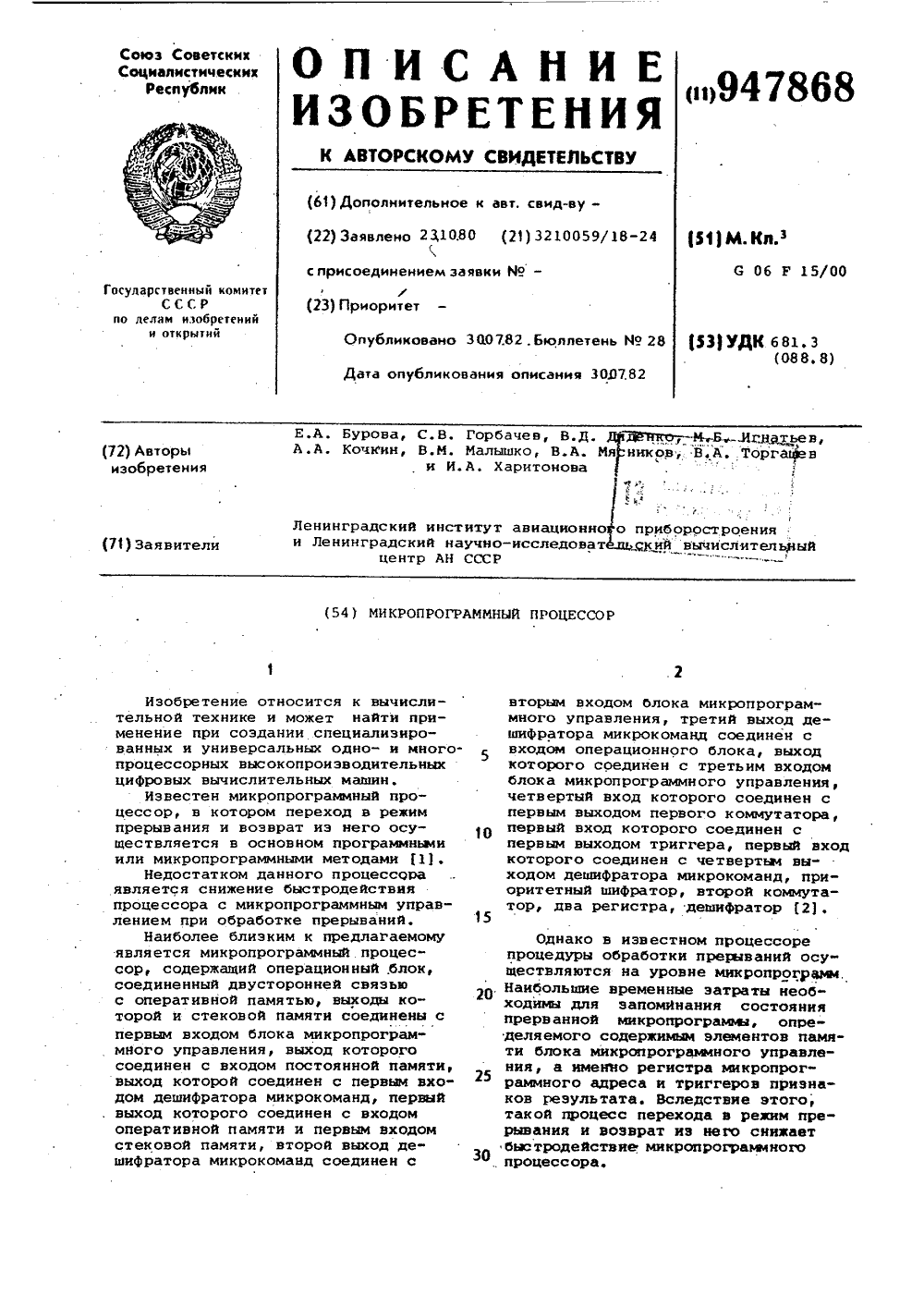

МПК: G06F 15/00

Метки: микропрограммный, процессор

...сигнал поступает на второй входприоритетного шифратора 9, разрешаявыдачу управляющего сигнала на еговторой выход, Первый коммутатор 7обеспечивает выдачу синхронизирующихтактовых импульсов либо на четвертый вход блока 4 со своего первоговыхода в основном режиме, либо навторые входы третьего и четвертогорегистров со своего второго выходав режиме прерывания. Тактовые синхроимпульсы поступают на вход первогокоммутатора, также как и на синхронизирующие входы других элементовпроцессора с выхода генератора синхросигналов не показан) . Состояниетриггера 8 определяет режим работыпроцессора,Управлякщий сигнал поступаетлибо с первого выхода триггера 8 на,первый вход первого коммутатора 7,на второй вход дешифратора 6 микро"команд и пятый вход блока...

Номер патента: 947664

Опубликовано: 30.07.1982

Авторы: Мясников, Сажин, Тараненко, Юрченко

МПК: G01M 3/04

Метки: герметичность, испытания, трубчатых

...камеру для иэделия, размещенную в ней трубку с радиально расположенными соплами, источник индикаторного. газа, сообщенный с трубкой, и течеискатель, соединенный с камерой, снабжено размещенной в камере с зазором относительно трубки пористой оболочкой, предназначенной для взаимодействия с внутренней поверхностью изделия.Кроме того, пористая оболочка выполнена иэ эластичного материала.947664 формула изобретения Заказ 5619/887 Подписно На чертеже изображена схема уст" ройства.Устройство содержит вакуумную камеру 1 для изделия 2, размещенную в камере 1 трубку 3 с радиально рас,положеннымй соплами 4, источник 5 5 индикаторного газа, сообщенный с труб. ,кой 3, течеискатель б, соединенный с камерой 1, размещенную в камере 1 с зазором 7...

Номер патента: 946478

Опубликовано: 30.07.1982

Авторы: Ковалюк, Любарец, Мясников, Свиженко, Солуха

МПК: A01K 61/00

Метки: водных, двигательных, изучения, организмов, реакций

...светового или электрического), секция Б служит для содержания исследуемых водныхорганизмов,а в секции В смонтированы сфера 4 изэластичного материала и пьезодатчик 5,один конец которого вмонтирован вметаллический стакан б, а на другомего конце укреплена телескопическаяконсоль 7, при этом сфера 4 связанас консолью 7 посредством штыря 8 срегулируемым балансиром 9, Для регулирования длины консоли 7 предусмотре 40на втулка 10.Пьезодатчик 5, герметизирован изоляционным покрытием и связан с помощью коаксиального кабеля 11 с усилителем 12, к выходу которого подклю чены последовательно соединенные между собой квадратор 13, интегратор 14и регистрирующий прибор, представляющий собой самописец 15,Устройство работает слудующим об 50разом.В...

Номер патента: 944948

Опубликовано: 23.07.1982

Авторы: Бродская, Зуев, Каменев, Ляпунов, Мясников, Пукшанский, Сирота, Шмоткин

МПК: B29F 3/00

Метки: безузловой, высокой, плотности, полиэтилена, сетки

...стадией при изготовлении фильтрую щего элемента) приводит к значительному дополнительному уменьшению гидравлического сопротивления.Пример 1. Безузловую сетку из ПЭВП изготавливают на сетчатом агрегате ЛБС - 45 600 методом экструзии. Экструзию полиэтилена проводят при температурном режиме: 1-я зона - 140 С, 2-я - 195 С, 3-я 205 С, 4-я - 2 ОС, 5-я195 С, сетчатая головка - 190 С - через вращающиеся фильеры с последуюши м наложением полиэтиленовых нитей друг на друа. Толщина нитей 0,6 - О, мм, Толщина образо 1,3 мм. Затем сетку подвергают прокатке на каландре агрегата БЕ - 40 при давлении 1 МПа и 90 С, При этом толщина сетки, в т, ч. в местахналожения нитей, равна 0,3 - 0,4 мм.Прокатанную сетку облучают ускоренными электронами на...

Номер патента: 943562

Опубликовано: 15.07.1982

Авторы: Гутман, Завьялова, Мясников

МПК: G01N 27/02

Метки: чувствительного, элемента

...кислорода из решетки полупроводниковой пленки с водородом, что приводит к уменьшению толщины пленки, к обогащению поверхностного слоя атомами цинка, и, в свою очередь, к увеличению центров адссрбции, и, следовательно, к повышению чувствительности элемента,П р и м е р, Чувствительный эле- мент в виде полупроводниковой пленки окиси цинка, нанесенной на кварцевую подложку, электропроводность которой регистрируют, нагревают в потоке водорода при 500 оС в течение нескольких минут. Затем температуру элемента снижают до 250 С (рабочая температура), после чего измеряют чувствительность элемента, Если чувствительность элемента не достигает максимальной величины для данной концентрации кислорода, то нагревание при 500 ОС повторяют многократно...

Номер патента: 942972

Опубликовано: 15.07.1982

Авторы: Крупальник, Кучер, Мясников, Погребной

МПК: B24B 53/06

Метки: круга, правки, фасонного, шлифовального

...23 34опирается на основание посредствомкинематической пары качения, выполненной в виде поворотной линейки 3 и ролика 8. Для осуществлениясилового замыкания механизма можетбыть предусмотрена пружина 9. Перемещение каретки 2 вдоль направляющей 1 осуществляется посредством,например, ходового винта 10, маточная гайка 11 которого закрепленана каретке 2.Ролик 8 смонтирован на каретке2 и упирается в линейку 7, закрепленную на основании под некоторым углом с к оси вращения шлифовальногокруга 6,Устройство работает следующим об-,разом,При перемещении каретки 2 ролик8 перемещается вдоль линейки 7 установленной под углом с к оси вращения шлифовального круга 6, вследствие чего поворотная направляющая 1наклоняется и вершина алмазного инструмента,(на...

Номер патента: 938868

Опубликовано: 30.06.1982

Авторы: Васильев, Мясников, Цыбуков

МПК: A01K 73/00

Метки: кошельковый, невод

...канала 11 заносят на неводную площадку 17 и соединяют с грузом 10, а коренной конец подъемного троса 11 обносят вдоль правого (рабочего) борта судна, пропускают вжгутоформирователи 18, установленные на носовой траловой дуге 19, и на палебе соединяют с правым барабаном 20 лебедки.При бесшлюпочном способе замена невода на левый барабан 21 лебедки наматывают проводник 14, ходовой конец которого соединяют с пятным урезом 13, В районе носовой траловой дуги 19 укладывают стопорный канат 15, а набаке - вытяжной конец 16 пятногоуреза 13. Бесшлюпочный замет невода с помощью проводника осуществляется в следующем порядке. На ходу судна отдают плевучий якорь (не показан), который стаскивает за собой невод 1, проводник 14 и пятной урез 13....

Номер патента: 938221

Опубликовано: 23.06.1982

Автор: Мясников

МПК: G01R 31/3177

Метки: логический, многофункциональный, пробник

....пробник, содержащий блок диагностиро 93822 таким образом, что при воздействии на входе 16 логического "0" или логи-. ческой "1" колебания генератора Ь срываются и зажигается один из светодиодов 17 или 18 соответственно. Для воздействия на незадействованные входы исследуемой логической цепи используется выход 21, который позволяет при соответствующем сигнале на входе 16 подавать на исследуемую цепь 1 О логический "0", логическую "1" и им 11 н пульсное напряжение типа меандр .Счетчик 3 импульсов с узлом 5 стробирования приводится в исходное состояние кратковременным замыканием контакта 30. При этом триггер 29 уп" равления устанавливается в единичное состояние, а три 1 гер 28 управления и счетчик 3 импульсов в нулевое состояние. Если...

Номер патента: 937195

Опубликовано: 23.06.1982

Авторы: Будтов, Ганн, Дувакин, Марихин, Мясников, Мясникова

МПК: B29D 7/24

Метки: одноосно-ориентированной, пленки, полиолефина

...55высокой плотности (ПЭВП) с плотностью( Р ) 09583 г/см, показателем текучес.ти расплава (ПТР) 2,5 г/10 мин (при 4190 С, 5 кг) получают путем экструзиичерез плоскощелевую головку шириной 2 см,величиной зазора 0,07 см при 220-230 С,скорости вращения цилиндра 9 об/мин. Полученная пленка поступает для закалки через пару зажимнык валков со скоростью1 м/мин в охлаждаемую до 0 С (гемпера.тура закалки) ванну с тающим льдом и проточной водой. Время пребывания пленки вванне 10 с, Сформированная и закаленнаятаким способом пленка толщиной 0,07 сми шириной 1,7 см поступает для вытяжки нана валковую установку.Первую стадию вытяжки проводят при100-С при вращении приводных валков соскоростью 1 м/мин и валка ориентации соскоростью 6 м/мин до А =...

Номер патента: 933500

Опубликовано: 07.06.1982

Автор: Мясников

МПК: B60P 7/12

Метки: груза, крепления, платформе, средства, транспортного, цилиндрического

...18 (резьба левая) под винт19, В боковой поверхности гайки 16выполнен продольный паз 20 под штифт11, который удерживает эту гайку отосевого вращения, обеспечивает еепоступательное перемещение относительно корпуса 4 на величину паза 20,Винт 19 имеет буртик 21, предназ 1 наченный для обеспечения восприятияосевых нагрузок при завинчивании его,В нижней части винт 19 имеет резьбус левой нарезкой, а в верхней частион выполнен с лысками 22 (фиг, 3),которые обеспечивают перемещениестопора 6 вдоль оси винта 19 и предотвращают вращение последнего приопущенном стопоре 6, Кроме того,винт 19 снабжен сьемным воротком 23для вращения винта, кольцом 24, предохраняющим стопор 6 от утери, и канавкой 25 для вывода этого стопорав нерабочее положение.Стопор 6...

Номер патента: 933476

Опубликовано: 07.06.1982

Авторы: Будтов, Ганн, Дувакин, Марихин, Мясников, Мясникова

МПК: B29D 7/24

Метки: одноосноориентированной, пленки, полиэтилена

...ГОСТ 9550-71, разрушающее напряжение при растяжении - по ГОСТ 14236-76.Степень вытяжки определяют как отношение конечной длины вытянутой пленки к начальной длине невытянутой планки.65 Ниже приведены примеры, иллюстрирующие изобретение.П р и м е р 1. Пленку из ПЭВП сплотностью (р) 0,9578 г/см (ГОСТ15139-69), ПТР=3,2 г/10 мин при190 фС, 5 кг (ГСТ 11645-73) получаютпутем экструзии. Через плоскощелевуюголовку шириной 1 см,. величиной. зазора 0,5 см при 210-220 ОС и скоростивращения цилиндра 5 об/мин Полученная пленка поступает для закалки черезпару зажимных валков со скоростью0,5 м/мин в охлаждаемую до ОС (температура закалки Тз) ванну с тающим льдом и проточной водой, Времяпребывания пленки в ванне 20 с.Сформованная и закаленная...

Номер патента: 933412

Опубликовано: 07.06.1982

Авторы: Мясников, Тихонов

МПК: B24B 39/02

Метки: инструмент, комбинированный, отверстий

...же корпусе. Между режущим блоком и деформирующим /стро ством расположено зачистное устройств,.контактирующее с роликами-свтеллитами 5, установленными на осях 6, которые имеют резьбу 7 и ввертываются в оси 8, смонтированные в игольчатых подшипниках 9. От выпадения осей 8 в сторону щетки их предохраняет обойма 10, навинчиввемвя на корпус 11 и фик сируемая;контргайкой 1 12. В обойме выполнен на левом торце буртик, имею ший кольцевую выточку с шариками 13 к которым прижимается торец оси 8.3 9334Поджим оси 8 к торцу обоймы 10производится шариками 14, контактирую-.щими с корпусом 11. Между обоймой 10и сателлитами установлена шайба 15 иэантифрикционного материала.Инструмент вводится в обрабатываемоеотверстие вращаться может как деталь,так и...

Номер патента: 934268

Опубликовано: 07.06.1982

Авторы: Мясников, Сажин, Фадеев, Юрченко

МПК: G01M 3/02

Метки: вакуумной, герметичности, динамической, измерительной, контроле, реализации, системы, характеристики

...именно рабочего потока пробного газа от калиброванной течи и без дополнительных погрешностей. Здесь при переключении потоков происходит замена газов, а условия в вакуумной измерительной системе остаются неизменными.На чертеже дана схема установки для реализации способа определения динамической характеристики вакуумной измерительной системы при контроле герметичности изделий.Установка содержит калиброванную течь 1 пробного газа, подключенную через клапан 2 к измерительной вакуумной системе 3, а через клапан 4 - к обходной вакуумной системе 3, а через клапан 4 - к обходной вакуумной системе 5, течь 6 газа, не содержащего пробйого, дополнительные клапаны: клапаны 7 для подключения ее к вакуумной измерительной системе 3 и клапан...

Номер патента: 934266

Опубликовано: 07.06.1982

Авторы: Мясников, Сажин, Юрченко

МПК: G01M 3/02

Метки: газа, емкости, манометрический, суммарной, утечки

...выдержки отключают источник и понижают давление в емкости до контрольного значения, определяя суммарную утечку по смещению жидкостного поршня относительно реперной отметки.934266 Формула изобретения Составитель В. Поташников Редактор П. Коссей Техред А. Бойкас Корректор Г. Огар Заказ 3914/35 Тираж 887 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 43Манометрический способ определениясуммарной утечки газа из емкости реализуется следующим образом,Сначала перед подключением испытуемой емкости вместо нее к источнику постоянного испытательного давления подключаютэталонную емкость и выравнивают давлениев них, затем...

Номер патента: 930451

Опубликовано: 23.05.1982

Авторы: Бурмистров, Дергачев, Лукьянов, Мясников, Никонова, Филиппов

МПК: H01R 24/00

Метки: магнитопроводов

...с соосно расположенными отверстиями, трубчатые контакты, перемычки, отличающееся тем, что, с целью повышения точности измерения, оно снабжено игольчатыми контактами и направляющими элементами, расположенными перпендикулярно к основанию, одна плата жестко соединена с направляющими элементами, а две другие платы расположены по обе стороны неподвижной платы на направляющих элементах с возможностью возвратно- поступательного перемещения, отверстия в платах выполнены в виде радиальных прорезей, а трубчатые контакты установлены с возможностью перемещения в указанных прорезях, игольчатые контакты расположены в трубчатых контактах неподвижной и подвижной платах, при этом один конец иголь чатых контактов жестко соединен с трубчатым контактом...

Номер патента: 922456

Опубликовано: 23.04.1982

Авторы: Анохин, Воробьев, Глухов, Мурашкин, Мясников, Новосельский

МПК: F25D 17/06

Метки: охлаждения

...5. Трубопровод 6 для подвода сжатого газа, например, воздуха, подключен на вход вихревой трубы 4, горячий конец 7 которой посредством трубопро- р вода 8 соединен с барботером 9, установленным в нижней. части кожуха 1. Верхняя часть последнего с помощью трубопроводов 10 сообщена с охлаждаемым контуром теплообменника 5, Холод- уз ный конец 11 вихревой трубы 4 соединен с камерой 2.Для отвода газа из холодильной камеры 2 в атмосферу служит кольцевой зазор 12 между корпусом 3 устройст- щ ва и теплоизоляцией 14. К кожуху подведена магистраль 15 с регулирующим вентилем 16 для подпитки межстенного пространства водой.Предлагаемое устройство, помещаемое в буровую скважину, работает следующим образом.Сжатый воздух от...

Номер патента: 919643

Опубликовано: 15.04.1982

Авторы: Ковалюк, Любарец, Мясников, Свиженко, Сизов, Солуха, Толстобров

МПК: A01K 61/00

Метки: воды, количественного, потоке, рыб, учета

...перегородкой 5 и его стенкой 1размещены две пары вертикальных электро.дов б и 7, подключенных через герметизированный кабель 8 к генератору импульсов 9,а на другом участке канала между разделительной перегородкой 5 и стенкой 2 размещенсчетчик рыбы 10. По обеим сторонам от участ.Ика канала, на котором размещен счетчик рыбы10, попарно смонтированы мелкоячейные направляющие сетки 11 - 14, одни концы которых прикреплены под углом к стенке 2 ка 40нала, а другие соединены между собои. Вертикальные размеры стенок 1 и 2 канала, заградительных сетей 3 и 4, направляющих 1114, разделительной перегородки 5 и электродов 6 и 7 выбирают так, чтобы канал перекрывался от дна до уровня, превышающего45уровень поверхности воды.Устройство работает...

Номер патента: 918442

Опубликовано: 07.04.1982

Авторы: Когон, Мясников, Сосновский, Стекольщиков, Черемнов

МПК: E21F 1/10

Метки: вентиляционная, дверь

...усилий для открывания,так как дверь уравновешена и по весустворок, и по давлению воздуха на них.Все это создает условия для длительно-го сохранения дверью необходимых аэродинамических и эксплуатационных качеств.Применение предлагаемой конструкциивейтиляционной двери позволяет сократить утечки воздуха в шахтах, а при установке ее параллельно со специальнымирегуляторами расхода воздуха обеспечивает бесперебойную работу подземноготранспорта без нарушения вентиляционного режима при автоматическом проветри ванин шахт 30Вентиляционная дверь, включающая полотно с горизонтальной осью вращения контргруз и связанный с ним привод, направляющие для.перемещения контргруза и ограничители поворота двери, о тл и ч а ю ш а я с я тем, что, с целью...

Номер патента: 917243

Опубликовано: 30.03.1982

Авторы: Бобрышев, Картавцев, Костиков, Митрохин, Мясников

МПК: H01R 4/66

Метки: заземляющее

...элект роды расположены радиально таким образом, что их свободные концы удале"ны друг от друга на расстояние, превышающее йх длину, указанные перемычки расположены между концами вертикальных выводов над поверхностьюгрунта, причем горизонтальные электроды выполнены с длиной, относящейся к толщине слоя грунта, в которомони расположены, в пределах от. 1 до 3.На фиг.1 показано заземляющееустройство, вид сверху, на фиг.2то же, вид сбоку.Заземляющее устройство состоитиз горизонтальных электродов 1, расположенных радиально, на обращенныхдруг к другу концах которых закреплены вертикальные выводы 2, выходящиена поверхность грунта 3. Вертикальные выводы 2 соединены. между собойперемычками 4,расположенными над поверхностью грунта 3....

Номер патента: 911748

Опубликовано: 07.03.1982

Авторы: Бородин, Любимов, Мясников, Струков, Цудиков

МПК: H05K 3/06

Метки: кабелей, печатных

...и фольгу электрического .напряжения 10-15 В. Растворению подвергаются участки металлической фольги, располагающиесяпротив неизолированных участкоаэлектрода-инструмента. Заготовку вовремя обработки перемещают с постоянной скоростью 100-120 мм/мин. Этотэтап обработки заканчивают послеизготовления полуфабриката печатногокабеля заданной длины, на диэлектрическом основании которого остаютсяпроводники (кабели) и элементыфольги, соответствующие пробельнымучасткам, которые отделены от печатных проводников в результате анодного растворения зон, прилегающие кним,Следующий промежуточный этап обработки заключается в химическом1748 4 55 5 1 О 13 20 23 30 3 40 45 50 подтравливании концевого участка полуфабриката для образования...

Номер патента: 911521

Опубликовано: 07.03.1982

Авторы: Мышенков, Мясников, Ревотюк, Севернев

МПК: G06F 7/552

Метки: зависимости, квадратичной

...И соответственно первой и второй групп, вторые входы которых подключены соответственно к управляющему и инФормационному входам уст 3 ройства, а выходы элементов И первой и второй групп соединены со вторыми входами соответственно второго и первого регистров, третин вход первого разряда сумматора соединен сЩ входом логического нуля устройства, выход переноса старшего разряда сумматора соединен с первым входом элемента И, второй вход которого под" ключен к управляющему входу устройства.15 911регистр 7 при подаче импульса управления х.Регистр 7 состоит иэ (и+1)ЙЯ-триггеров, входы В, устаовки нулякоторых соединены с входом начальной юустановки 9, а выходы соединены спервыми входами соответствующих элементов И группы 7. Регистр 7...

Номер патента: 911032

Опубликовано: 07.03.1982

Авторы: Казаков, Колесник, Мясников, Пуго, Свинаков

МПК: E21C 39/00

Метки: взрывом, моделирования, мощным, образованную, перемещения, полость, породы

...сыпучий материал, Это движение характеризуется изменением положения контрастных слоев, фиксируемых на кинопленку фиг. 2).Предлагаемое устройство являетсяпростым в конструктивном отношениии позволяет получить достоверные данные о перемещении породы в полостЬ,образованную мощным взрывом. з 9110Наиболее близким к предлагаемомуявляется устройство для определениялиний тока сыпучего материала, применяемого для моделирования выпускаруды. 5Устройство содержит заполненнуюсыпучим материалом камеру, в дне которой имеется отверстие. Масса сыпучего материала размечена тонкимислоями контрастного цвета. После открытия отверстия сыпучий материалприходит в движение, которое регистрируется киносьемкой21,Недостаток этого устройства заключается...
