Номер патента: 1370042

Опубликовано: 30.01.1988

Авторы: Луговкин, Меркулов, Рассказов

МПК: B65H 54/22

Метки: намотки, непрерывной, нитевидного

...оси в подшипниках 13 и имеет прикатной валик 14 и жестко с ним связанный следящий ролик 15, который, двигаясь по образующей поворотной головки 2, выводит валик 14 из зоны раскладки во время перезаправки нити (фиг,4). Поворотная головка 2 имеет пазы 16 со скосами 17, служащими для управления поворотом прикатного валика и возврата его в исходное положение после перезаправки нити. На станине 1 установлены датчик 18 намотки нити и датчик 19 поворота диска, сталкиватель 20бобины и упор 21 для расфиксаци 1 патрона в патронодержателе для сьема паковки (фиг.1).Устройство работает следующим образом.Первоначально нить заправляется на верхний патрон вручную (фиг.1). Захват 12 нити на верхнем патронодержателе выведен из зоны раскладки, а ;на...

Номер патента: 1368311

Опубликовано: 23.01.1988

Авторы: Лисицын, Лукащук, Меркулов, Филиппова, Чалых, Эндюськин

МПК: C07C 143/55

Метки: натриевой, п-нитрохлорбензол-о, соли, сульфокислоты

...второиу примеру с тем отличием, что сульфирование проводят при 125 С, Количество загружаемого олеуиа 86 г, продолжительность загрузки 2 ч, расход 27,5%- ного раствора перекиси водорода 2 мл (0,02 моль) при 80 С, Выход по стадиям сульфирования и растворения водой 99% вьгход натриевой соли и-нитрохлорбензол-о-сульфокислоты 96%. Расход олеума в пересчете на серную кчслоту 078 кг/кг., количество отходов в пересчете на серную кислоту 040 кг/кг. Продукт по качеству соответствует требуемым нормам. П р и м е р 3, Процесс осуществляют аналогично второму примеру с тем отличием что сульфирование про"оводят при 135 С, количество загру 68311 2 Формула и з о б р е т е н и я 5 10 15 20 25 30 35 40 жаемого олеума 80 г продолжительность загрузки 1...

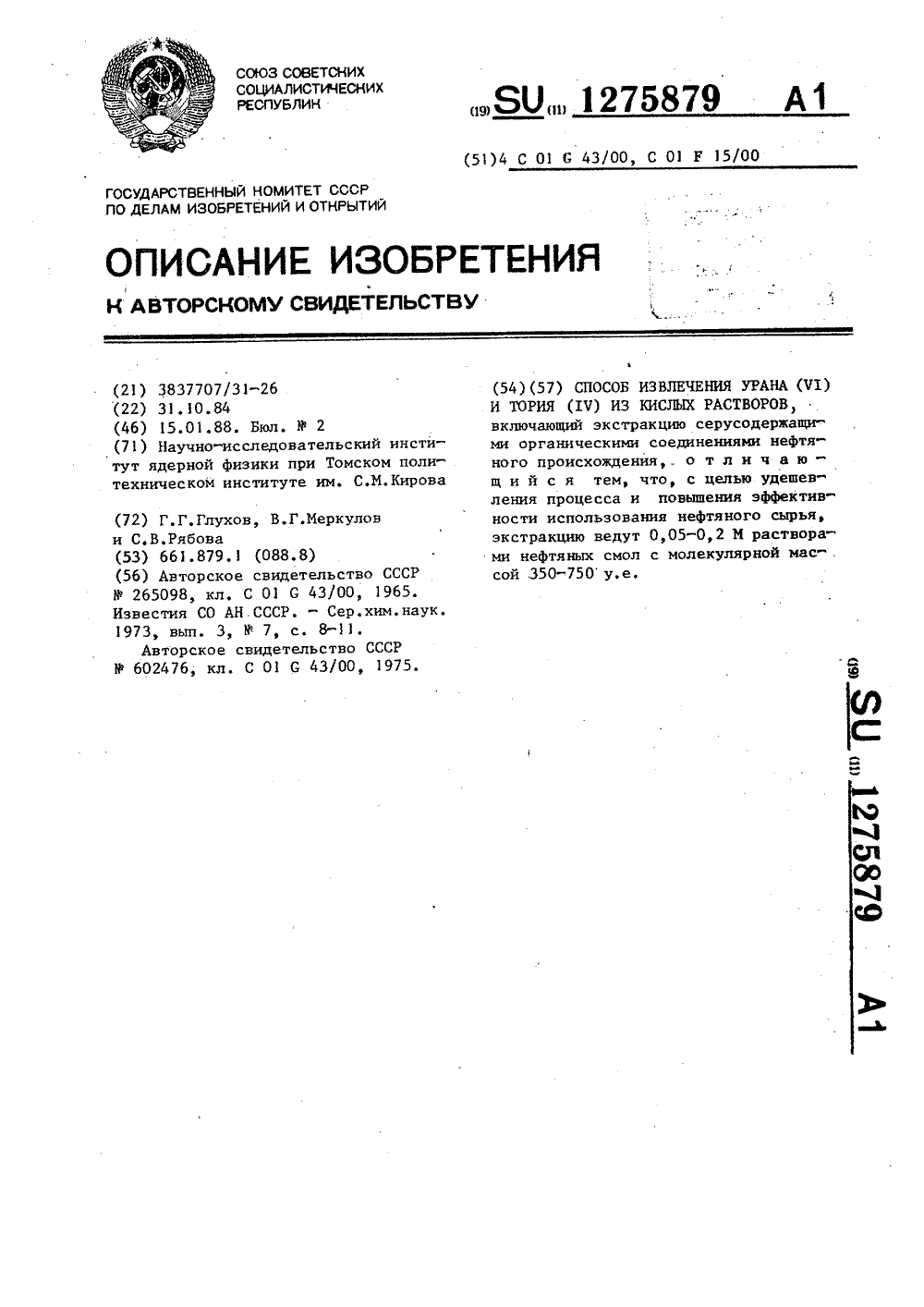

Номер патента: 1275879

Опубликовано: 15.01.1988

Авторы: Глухов, Меркулов, Рябова

МПК: C01F 15/00, C01G 43/00

Метки: 1у, извлечения, кислых, растворов, тория, у1, урана

...15 и 14, соответственно степень из-влечения - 93,75 и 93,33%; Составитель В,НечипоренкоТехред И.Верес, Корректор В.Бутяга Редактор Л,Курасова Тираж 446 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 716 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к способам извлечения урана (7) и тория (17) из кислых растворов и может быть использовано для концентрирования этих элементов с последующим их аналитическим определением, а также для получения чистых соединений урана и тория.Цель изобретения - удешевление процесса и повышение эффективности использования нефтяного сырья.П р и м е р 1К 20 мп 2 М.раствора...

Номер патента: 1366465

Опубликовано: 15.01.1988

Автор: Меркулов

МПК: B65H 54/22

Метки: намотки, нитевидного

...расфиксатор 9 с толкателем 10,В пазу 3 диска 1 (фиг, 1) на оси 11 30с возможностью качания установленрычаг 12 с пружиной 13 (фиг, 3),служащей для возврата рычага 12 в первоначальное положение, Рычаг 12 имеет на конце щечку 14 с упором 15(фиг. 3 и 4) и паз 16, в котором на35Оси 17 подпружинена пружиной 18 купору 15 защелка 19, образующая сощечкой 14 Ч- образный захват. МеждускОсОм 20 (фиг, 4) служащим Для проскальзывания нити, щечкой 14 и носиком защелки 19 образуется полостьэев 21, в которую нить проскальзывает и фиксируется (фиг. 3). Для фиксации рычага 12 в конечном положениислужит шток 22 и пружина 23, выпол 45ненная в гнезде рычага. В конусах 2эажимается патрон 24,Устройство работает следующим образом,После намотки верхней паковки...

Номер патента: 1361096

Опубликовано: 23.12.1987

Автор: Меркулов

МПК: B65H 54/22

Метки: намотки, нитевидного

...изобретения является облегчение эксплуатации путем автоматизации возврата захвата нити в исходное положение.Ка фиг.1 представлено устройство в момент фиксации рычага захвата и обрыва нити; на фиг.2 - вид А на фиг,1 (исходное положение); на фиг,З разрез Б-Б на фиг,2 (положение после снятия на работанной паковки); на фиг,4 - разрез В-В на фиг.1 (положение окончания перезаправки).Устройство (фиг,1) состоит из заправочного диска 1 с нишей 2, кон сом 3 патронодержателя (ответный конус для патрона не показан), плоскостью-упором 4 и стенкой 5 (фиг,2). В диске 1 на оси 6 в пазу 7 конуса 3 крепится коромысло 8 с толкателем 9 (фиг.З и 4) и пружиной 10. В нише 2 диска 1 на оси 11 установлен рычаг 12 с Ч-образным захватом 13. В гнезде...

Номер патента: 1361095

Опубликовано: 23.12.1987

Автор: Меркулов

МПК: B65H 54/22

Метки: намотки, нитевидного

...плоскости25 диска 9 прижат пружиной 26 черезось 27 вращения язычок 28, служащийдля прочного заклинивания нити приее обрыве во время перезаправки(Фиг.4), по которому нить скользитпри повороте рычага 18, Диски 9 сбалансированы противовесами 30,Устройство работает следующимобразом,Пустые патроны 13 зажимаются вконусах 6 и 8 пружинами 12 через осьфиксатор 11 и заправочный диск 9(фиг,1 и 2). На заправочных дисках 9 захват 20 выводится в исходное положение, для чего шток-Фиксатор 22 выводится из упора 23 нажатием на планку 24, рычаг 18, с захватом 20 пружиной 19 (фиг.2 и 4) выводится в рабочее положение, т,е. вводится в зону раскладки нити. Включаются приво-.ды раскладки и патронодержателей,10 с конусов 6 и 8 сжатием пружины 12 через...

Номер патента: 1360826

Опубликовано: 23.12.1987

Авторы: Меркулов, Солодков

МПК: A47L 11/29, B08B 3/02

Метки: поверхности

...в полости, имеет спиральную формуУстройство,цля очистки поверхности работает следующим образом.Горячие газы от газонагнетателячерез насадок 10 поступают в отсек4 для чистой жидкости, создают внем избыточное давление, обеспечивающее вытеснение моющей жидкости в трубопровод 9 и к очистному органу 7,Часть газов поступает в полость 12,нагревая при .этом спиральную частьтрубопровода 9 и проходящую по нейжидкость. Из полости 12 нагнетаемыегазы проходят через отверстие 15 вовтулку 14, сообщающуюся с атмосферой,и за счет эффекта эжекции отсасываютчерез трубку 3 воздух из отсека 5Фдля отработанной жидкости. При этомв патрубке 6 и в полости очистного1 органа 7 создается разрежение,обеспечивающее интенсивное поступление воздуха из атмосферы...

Номер патента: 1356117

Опубликовано: 30.11.1987

Авторы: Копылов, Лесин, Меркулов

МПК: H02H 9/00

Метки: источнику, нагрузки, ограничитель, питания, подключении, пускового

...3 соединен с отрицательным выходным выводом 13, эмиттер - с отрицательным входным выводом 11, а катод диода 4 -72с вторым выводом резистора 8 и с положительным входным выводом 10 ограничителя.Ограничитель работает следующимобразом.После подачи питания на нагрузку1 от источника 2 через ограничительнапряжение поступает на цепочку,состоящую из конденсатора 7 и резисторов8, на положительный и отрицательныйвыводы питания компаратора 9 и выводыпитания генератора 14 пилообразногонапряжения. С выхода генератора 14 .пилообразного напряжения на первыйвход компаратора 9 поступают импульсы напряжения Б , пилообразной Формы,на втором входе компаратора 9 напряжение, задающее уровень его срабатывания, изменяется по экспоненциальному закону,...

Номер патента: 1353998

Опубликовано: 23.11.1987

Авторы: Елистратов, Меркулов, Наталевич

МПК: F25B 9/02

Метки: вихревая, труба

...к холодильнойтехнике, а имсццо к вихревым трубам, ипредназначено для охлаждения различныхО 1 тъе Ктпв,11 ель изобретения - повьпнецие термо.динамической эффективности при располо.женин по оси трубы охлаждаемого тела.11 а чертеже дана схема вихревой трубы.Вихревая труба содержит камеру 1энергетического разделения, установленнуюв опорах 2 качения, сопловой ввод 3с магистралью 4 сжатого газа на входеи диффузорный развихритель 5 горячегопотока, жестко соединенный с камерой.Разнихритсль 5 с внешней стороны снабжен валом 6, несущим тормозное устрой.ство (компрессор) 7. Магистраль 4 сжатого газа заключена в рубашку 8, соедицеццую с развихрителем 5 посредствомсборника 9 с одной стороны и черезтормозное устройство (компрессор) 7 с атмосферой...

Номер патента: 1353955

Опубликовано: 23.11.1987

Авторы: Вишумирский, Дворкин, Дорощенко, Коробочкин, Лобков, Мельников, Меркулов

МПК: B23Q 5/06, F15B 15/00

Метки: гидравлический, объемно-дроссельного, привод

...на поршень 29 цилиндра5 управления не уравновесит усилие,развиваемое пружиной 28. С этого момента поршень 23 гидродвигателя 1начнет перемещаться с установившейсяскоростью, определяемой положениемраспределителя 9, которое соответствует определенному значению тока наэлектромагните 15, согласно величинезадающего сигнала блока 17. При изменении нагрузки на шток 24 гидродвигателя 1 изменяется давление в полостях 2 и 3.Изменение давления в рабочей полости 2 ведет к изменению перепададавления, действующего на поршень29 цилиндра 5 управления. Это изменение перепада давления в полостях 6и 22 вызывает обратно пропорциональное изменение давления в гидролинии10 на выходе насоса 4, в результатечего перепад давления нарабочейкромке...

Номер патента: 1353366

Опубликовано: 23.11.1987

Автор: Меркулов

МПК: A01J 9/04

Метки: молока, охлаждения

...впитывающейв себя воду.Устройство работает следующим образом,Подлежащее охлаждению теплое молоко заливается в расходную емкостьи пропускается через трубопровод 8телообменника в приемный бак 9. Припрохождении по трубопроводу 8 молоковначале охлаждается в нем до температуры 20 С. Через этот трубопровод насосом 5 из емкости 2 прокачиваетсявода, предварительно охлажденная в днем за счет эффекта "мокрого термометра". Из емкости 2 охлажденная вода забирается в ее нижней части, апосле прокачки через теплообменныйучасток и насос 5 сливается в бак в дего верхней части (это исключает перемешивание холодных и теплых частейобъема в одной емкости и устраняетнеобходимость установки второго бакадля этого контура охлаждения). Затеммолоко дополнительно...

Номер патента: 1352068

Опубликовано: 15.11.1987

Авторы: Ваншток, Маршев, Меркулов, Хромов

МПК: E21D 20/00

Метки: анкеров, винтовых, установки

...3(фиг, 1). На раме 1 закреплен вращательсо шпинделем 4, имеющим пазы 5 и механизм отсоединения, который состоит из стакана 6 и клин-гайки 7. Стакан 6 снабженнаправляющими элементами 8 и выполненс внутренней конусной головной частью ипродольными пазами 9 (фиг. 2). Направляющие элементы 8 размещены в двух пазах 9 стакана 6 с возможностью взаимодействия с пазами 5 шпинделя 4 для передачикрутящего момента от него к стакану 6,который установлен в шпинделе 4, Клингайка 7 выполнена разъемной в продольном направлении с конусным наконечником,взаимодействующим с конусной поверхностью стакана 6. Остальная часть клин-гайки 7 цилиндрическая. Внутри наконечникаклин-гайки 7 имеется резьба, идентичнаярезьбе винтового анкера 10. В хвостовойчасти...

Номер патента: 1352042

Опубликовано: 15.11.1987

Авторы: Гусев, Джемалинский, Меркулов, Миклин, Пальцев, Паненко, Саврасов, Свиридов, Шалдыбин

МПК: E21B 43/114

Метки: перфоратор, перфорации, скважинный, скважины

...за счет разницы удельных весов жидкостей в колонне НКТ и затрубном простран тве устраняет указанный недостаток.Экспериментально установлено, что возврат пробойника в исходное положение происходит при разнице давлений з затрубном к трубгцэм пространствах, равной 35 45 кгс/см. Указанная разница давления достигается за счет разницы плотностей жидкостей в затрубном пространстве и колонне 11 К Г. В св 53 зк с тем "О выоо 1 Техцоло 5 килкостей для заколкеия сква. жин и колоц 5 ы НК 1 по величине .,ло 1 цости ОГ 5 оа Цичск, То ВОЗЦИКаЕТ ОГРаНКЧЕЦЕ 1 РИМЕ- некие "пособа по лИцимальцо 5 глуб Ие интервала псрфора 1;ии. Так, 1 апркмер, при ис ользовац 5:к асфтк для заполцнкя НКТ с п,1 отцост .:". 305 кг/м и глинистого раствора с .:,.1...

Номер патента: 1346972

Опубликовано: 23.10.1987

Авторы: Жеребцов, Литвиненко, Меркулов, Шлейфер

МПК: G01N 7/00

Метки: окисления, степени, углеводородов

...использоватьсядля определения степени окисленияуглеводородов и их смесей,Цель изобретения - упрощение процесса и сокращение времени анализа.Способ осуществляют следующимобразом.Вакуумируют наджидкостное пространство сосуда с анализируемой пробойпри ее перемешивании до значениядавления насыщенных паров жидкости иудаляют за счет этого раствореннуюна молекулярном уровне воду, после 15чего определяют количество солюбилизированной продуктами окисления воды,содержание которой пропорциональноколичеству продуктов жидкофазногоокисления, известными химическими методами и оценивают степень окисленияжидкости по графикам, выражающим зависимость Вакуумируют наджидкостное пространство сосуда с анализируемой пробой до значения давления насыщенных...

Номер патента: 1343125

Опубликовано: 07.10.1987

Авторы: Вишумирский, Дворкин, Коробочкин, Лобков, Мельников, Меркулов

МПК: F15B 9/02

Метки: гидропривод

...гидропинии 2 через гид 10рораспределитель 3 поступает в полость 18 гидродвигателя 4. Полость 17гидродвигателя 4 при этом соединенасо сливом.Скорость перемещения стола 22 оп 15ределяЕтся величиной задающего сигнала электронного блока 27 управления,При премещении стола 22 вправо камера 16 клапана 6 находится под рабочим давлением напорной полости 1820 гидродвигателя 4 и клапан 6 не оказывает влияния на работу гидродвигателя 4. При изменении нагрузки настол 22 изменяется давление в полостях 17 и 18 гидродвигателя 4. С из 26мецением противодавления в сливнойполости 17 и в гидролинии 19 изменяется давление также в камере 15 клапана 5, в результате чего перепаддавления на сливной кромке гидрораспределителя 3 поддерживается постоянным, что...

Номер патента: 1342938

Опубликовано: 07.10.1987

Авторы: Белорусов, Демченко, Жданович, Лойферман, Меркулов, Рыбаков, Таран, Уршанский

МПК: C22C 38/28

Метки: быстрорежущая, сталь

...производятпо следующему режиму: закалка от118 О+1 ПС образцов и резцов из известной стали и 1181+10 С иэ предлагаемой, охлъждение в масло, отпускпри 550-560 три раза по 1 ч,Вторичную твердость сталей послезакалки и отпуска определяют методомРовелла по ГОСТУ. 30Износостойкость сталей определяютпо величине средней интенсивности изнашивания согласно ГОСТУ и оцениваютв процентах известной стали,Карбидную неоднородность сталейоценивают в квадрате 30 мм согласноГОСТУ.ялифуемость сталей определяют пошеооховатости поверхности пластиндля резцов на проФилометре после их а 0обработки кругамиэ кубического карбида бора 2 А 2-45 Ю 80163 Б 1 при 38 2следующих режимах шлиФования: Ч25 м/с, 8 )р 0)03 мм/дв.ход.,прол = 3,5 м/минГорячую пластичность и...

Номер патента: 1340923

Опубликовано: 30.09.1987

Авторы: Кабанов, Константинов, Меркулов, Смирнов

МПК: B23B 31/04

Метки: патрон, сверлильный

...в него режущей пластиной.Сверлильный патрон содержит корпус1, эажимные кулачки 2, резьбовую гайку 3 и запрессованную на нее втулку с 20насечкой 4. В одном из кулачков 2выполнен продольный паз 5, в которыйвставлена сменная режущая пластина 6,Закреплена она подковообразной пластинчатой пружиной 7, которая .эаведена в специально выполненные под нееуглубления 8 и 9 на кулачке 2 и режущей пластине 6 и своими загнутыми концами зафиксирована в отверстиях 10.Дополнительный паэ 11 предусмотрендля удобства съема пружины 7 при замене пластины 6. Режущая пластина 6со стороны ее прилегания к сверлу имеет уступ глубиной С, равной ширинеа перемычки кулачка 2, а также выступ,3512, размеры которого определены усло-виями его свободного...

Номер патента: 1340766

Опубликовано: 30.09.1987

Авторы: Герман, Гида, Жуков, Кучер, Лебедев, Меркулов, Паздерский, Стерлин

МПК: A62D 1/02

Метки: пенообразователя, пожаров, состав, тушения

...фракции Сь -С и хромат циклогексиламина в указанных соотношениях. Затем добавляют Аторорганическую добавку - перфтор-метил,6- 15 -диоксаоктансульфонат калия (торакс). Для полного растворения Фторакса смесь перемешивают с помощью циркуляционного насоса. Готовый состав пенообразователя представляет собой вязкую жидкость желтого цвета без наличия осадка, Пля тушения используют З -ный раствор.В таблице приведены результаты испьггания прототипа (оптимальный вари ант) и предлагаемого состава с раз личным содержанием фторакса и других компонентовСоставы, содержащие менее 18 мас. . вторичных алкилсульфатов фракции С-С, обладают меньшей по сравнению с известным огнетушащей эАФективностью. Составы с содержанием менее 0,03 мас.Х...

Номер патента: 1340748

Опубликовано: 30.09.1987

Авторы: Мелентьев, Меркулов, Савченко, Солодков

МПК: A47L 9/04

Метки: поверхности

...ссстоят из кололок ( и и )иш шрсд 7 и шарнирно связаны с ко)цуяо рабчего оргдпд. 11 д торцоги)и пвсрп)сти кс)рпусд 1 устройства якрплен уплс)тцс цис 8. 11 д части корпу 1, сия,иной с системой отсосд, выпол)и цы,)ополнитс,)ьцые с)тверстия Ч. 25У Гроисгво рдботдет слелуниим образом.11)и соединениистропевд с системои сос; и сис)смой полдчи жилксти возду цс;сывдсгся и с окружюпц й среды через о)срс)ия 2 в) ццутрснцн)к )илосгь корпу 1, .в) ,ц истист цд кол)лки , ЗО цы ыц;)я рдщ, цис рдбс)чего ргдцд Го мерс) )Р )ця ц) ,ух рис п)ирисГся в прост;Ги ис л ы,)олкдми 6 и .ятем вьп),),)с рс;)цс рс Гияи цдтрубскс; с и и )с отсос.,);Гс )пзлу , +м;с си и пр)исо.си прщссс цпскд 35 ) еи,сой ч)р ии ги) Л; и прстрдцство с жл ко,) ми, и)рыс выполняют...

Номер патента: 1339794

Опубликовано: 23.09.1987

Авторы: Гололобов, Ивлев, Куделькин, Меркулов, Осадчий, Рымша

МПК: H02K 41/035

Метки: линейный, электродвигатель

...между рядами полюсных выступов 8 и 9 позволяет увеличить тяговое усилие за счет увеличения электромагнитных нагрузок - линейной токовой нагрузки, либо значения магнитной индукции в воздушном зазоре, что дает возможность более эффективного использования активной поверхности магнитопровода якоря.Расстояние между рядами полюсных выступов 8 и 9 в предлагаемой конструкции определяется только расчетным значением высоты постоянного магнита 5 с полюсными наконечниками 6 и 7.Двигатель работает следующим образом,Намагничивающая сила постоянного магнита создает в магнитопроводе машины основной магнитный поток Ф, . Полюсные наконечники 6 и 7 способствуют эффективному использованию по стоянного магнита по всей длине, а 15 20 25 30 35 40 не только...

Номер патента: 1334126

Опубликовано: 30.08.1987

Авторы: Анищенко, Меркулов

МПК: G05F 1/56

Метки: импульсный, источник, постоянного, стабилизированный

...19, блокинг-процесс повторяется. Параметрыэтих цепей выбираются таким образом, чтобы и при минимальном рабочемтоке нагрузки источника частота автогенератора была бы меньше частоты запускающих импульсов, выработку которых начинает блок 13 стабилизациикак только напряжение на выходе источника, определяемое работой преобразователя в режиме автогенератора,достигает минимального уровня, необходимого для работы схемы стабилизации, Блок 13 стабилизации обеспечивает дальнейшее управление частотойпреобразователя и поддержание выходного напряжения на заданном уровне.При уменьшении выходного напряженияотносительно номинального значениячастота преобразования возрастает,при увеличении напряжения выше номинального значения частота...

Номер патента: 1333866

Опубликовано: 30.08.1987

Авторы: Валов, Ильин, Маргулис, Меркулов

МПК: F04F 5/42

Метки: вихревой, эжектор

...г. од, ул. Проек 113Изобретение относится к струйной технике, преимущественно к вихревым эжекторам, используемым в тепловых сетях предприятий.Цель изобретения - повышение коэффициента эжекции. На фиг.1 представлен предлагаемый вихревой эжектор, продольный разрез; на фиг.2 - пассивное сопло с винтовой нарезкой.Вихревой эжектор содержит камеру 1 завихрения с центральным пассивным и кольцевым активным соплами 2 и 3, в последнем из которых .расположены закручивающие элементы 4, камеру 5 смешения и диффузор 6. На наружной поверхности пассивного сопла 2 выпоЛ- иена винтовая нарезка 7, наклоненная к фронтальной плоскости под угломс 6оравным 8 - 14 , закручивающие элементы 4 образованы нарезкой 7. Активная среда, истекая иэ активного...

Номер патента: 1333631

Опубликовано: 30.08.1987

Авторы: Калинин, Меркулов, Татаринов

МПК: B67D 5/00

Метки: выдачи, легковоспламеняемого, топлива, хранения

...1 азотом с берега до необходимого давления через трубопровод3 с клапаном 4.Использование изобретения позволяет исключить из состава оборудованияна судне запас азотных баллонов скомпрессорами, освободить полезнуюплощадь, значительно упростить конструкцию и обслуживание установки.Формула изобретенияУстановка для хранения и выдачилегковоспламеняемого топлива, содержащая коффердам с трубопроводом дляподачи инертного газа и расположеннуюв нем емкость с трубопроводами дляподачи и выдачи топлива, о т л и -ч а ю щ а я с я тем, что, с цельюупрощения конструкции, полость коффердама соединена с надтопливнымпространством емкости посредствомтрубопровода с установленными в немпоследовательно гидрозатвором и за-,порным клапаном,рбачеваКорректор...

Номер патента: 1332019

Опубликовано: 23.08.1987

Авторы: Меркулов, Цвилынюк

МПК: E21C 41/06

Метки: закладочным, контакта, массивом, между, ослабления, рудным, твердеющим, телом

...месторождение рудсплошной слоевой системой разработкис закладкой выработанного пространства твердеющими смесями и восходящимпорядком выемки.Для образования в твердеющем закладочном массиве полостей на контактес рудным телом элементы из никелидатитана 507 никеля, 50 титана) поперечным сечением в виде круга диаметром 20 мм закрепляются вертикальнона рудной стенке выработки, подлежащей закладке параллельно друг другу,расстояние между стержнями равно 5- 2510 диаметрам стержней.После закрепления стержней на рудной стенке производится заполнениевыработанного пространства закладочным материалом, имеющим температуру20 С. Набор. прочности закладочным материалом сопровождается повышениемтемпературы закладки, Через 10-15 сутпосле начала...

Номер патента: 1330661

Опубликовано: 15.08.1987

Авторы: Гуртовой, Меркулов, Перцев, Темирев

МПК: H01B 17/26

Метки: высоковольтный, изолятор

...к токоведущей шине и повторяет ее форму, а ребра - твердый диэлектрик чашеобраэной формы, помещенный на некотором расстоянии от того или другого электрода (шнныи прибора 2)Измерительный прибор 2 охватывает корпус Э, который выступает за ребра на некоторое расстояние. Ребра 4 расположены перпендикулярно силовым линиям 5, Внутренняя поверхность корпуса Э покрыта тонким металлическим или полупровЬдящим слоем 6. Каждое ребро расположено на 0,5-0,6 от полного расстояния между торцом корпуса и прибора, т.е. - = 0,05 - 0,06.Токоведущая высоковольтная шина служит для подачи энергии к электри 25 Высоковольтный изолятор, содержащий изоляционный корпус с ребрами нанаружной поверхности и центральным З 0 каналом, стенки которого металлизированы и в...

Номер патента: 1330065

Опубликовано: 15.08.1987

Авторы: Исаков, Меркулов

МПК: B65H 54/547

Метки: бобинодержатель

...перемещения при осевом перемещении конуса 11. Кольца 20 ограничивают радиальное перемещение зажимных элементов, а пружинные кольца 21 прижимают их к конусам 7 и 11.В двух пазах 22, в шпинделе 5 и конусе 7 с помощью оси 23 в выборках 24 (фиг. 3 и 4) крепятся два коромысла 25 (фиг. 2) с щечкой 26 и хвостовиком 27. Хвостовая часть коромысла 25 отжимается от шпинделя патрона в пазах 22 по стержням 28 пружинами 29. На шпинделе 5 для фиксации патрона в продольном направлении имеется фланец 30, а в зажимных элементах 18 для колец 20 выбраны пазы 31.Устройство работает следук)щим образом.В исходном положении (фиг. 2) плечо коромысла 25 щечкой 26 упирается в упор 10 паза конуса 11, и зажимные элементы 18 пружинными кольцами 2 (фиг, 1) прижаты...

Номер патента: 1326849

Опубликовано: 30.07.1987

Авторы: Алексеев, Колышев, Крыжановский, Меркулов, Носов, Огородников

МПК: F25B 9/02

Метки: вихревая, труба

...диаметра клапана 3 горячего дросселя вихревой трубы,Работа вихревой трубы происходит следующим образом,Пусть пружина 10 предварительного нагружения имеет минимальную затяжку, дос 5 О 15 20 25 30 35 40 45 50 55 таточную только для того, чтобы при температуре окружающей среды сдвинуть витки упругого элемента 11 и полностью закрыть клапан 3. При подаче сжатого газа в вихревую трубу по патрубку 6 сжатый газ приобретает круговое (вихревое) вращение, в результате чего происходит его температурное разделение, при котором температура горячего потока увеличивается. Бла. годаря наличию в клапане 3 сквозных отверстий 19, плогцадь сечения которых не превышает 15 Я площади отверстия диафрагмы 5 холодного потока, горячий поток вихревой трубы...

Номер патента: 1326687

Опубликовано: 30.07.1987

Авторы: Азимов, Горбунов, Жиганов, Куценко, Меркулов, Щеглов, Элефант

МПК: D06C 27/00

Метки: конечной, линия, отделки, полотен, поточная, текстильных

...размыкается,кулачки отключают концевой выключатель и останавливают привод редуктора пос ле полного оборота приводного вала 128. После этого цикл повторяется.Поточная линия работает следующим образом. При работе каждый отрезанный ко-вер 39 ложится на транспортерныеленты 32 и в расправленном виде движется по столу 1. На пути движенияковра пневмоцилиндр Зб поднимает секторы 34 в верхнее положение и ковер,упираясь в них, начинает закручиваться в рулон (фиг.2, пунктиром), Послезакрутки ковра секторы опускаются иковер транспортерными лентами сбрасывается на откидной щиток 40, ожидая подхода очередной люльки 4.Подъем и опускание секторов 34осуществляются известным способомс использованием фотоэлемента в автоматическом режиме: подходящий...

Номер патента: 1325576

Опубликовано: 23.07.1987

Авторы: Гуртовой, Ермаченко, Меркулов, Перцев

МПК: H01B 13/012

Метки: монтажа, шаблон, электрожгутов

...в последнюю нижней плиты 3 при фиксацииштырей 4.Для перемещения нижней плиты 3 нараме 1 установлен винт 9 с косым срезом на торце, взаимодействующий соштифтом 10.Подготовка шаблона к работе(фиг.2) производится следующим образом,Поворотом винта 9 нижняя плита 3перемещается относительно рамы иверхней плиты до совпадения ее отверстий с отверстиями верхней плиты2 и фиксируется в этом положении.Чертеж 11 жгута накладывается наверхнюю плиту 2 шаблона. Для крепления чертежа 11,и обозначения монтажной трассы жгута в подсвеченные снизу отверстия верхней плиты 2 черезчертеж 11 в направлении, указанномстрелкой, вставляется нужное количество штырей 4. Выполненные с нужным допуском штыри 4 и отверстия вверхней плите 2 играют роль пуансона 25576 2и...

Номер патента: 1325435

Опубликовано: 23.07.1987

Авторы: Анищенко, Крупенин, Меркулов

МПК: G05F 1/569

Метки: ключевой, постоянного, стабилизатор

...этого транзистора зашунтированконденсатором 2, открывание транзистора. 1 происхоцит замедленно, чтопредотвращает возникновение большихтоков заряда конденсатора 2 входного фильтра. Скорость отпирания защитно 3 13254 го транзистора 1 определяется величиной емкости конденсатора 12 и соппротивления резистора 10. После полного открывания защитный транзистор 1 остается в насыщенном состоянии до возникновения в стабилизаторе или его нагрузке аварии.При определенном значении напряжения на конденсаторе 2 запускается 10 блок 4 управления и открывается регулирующий транзистор 3, в коллекторной цепи которого возникает нарастающий по величине ток, ограничиваемый индуктивностью дросселя 28. В первый 15 момент при включении, так как...
