Меркулов

Номер патента: 901288

Опубликовано: 30.01.1982

Авторы: Бабенко, Липовецкий, Максимов, Меркулов, Попков, Семакин

МПК: C21C 5/52

Метки: выплавки, стали

...1,5-3,5 атм,1зо Количество шлакообразующих зависитот марки выплавляемой стали и опреде.ляет расход кислорода. По мере расплавления шихты начинается реакцияразложения известняка и восстановления окислов железа, которая продолжается до конца периода плавления.Результаты проведеннь 1 х исследований представлены в таблице,Стойкость огнеупорной футеровки, плавки Удельный расходэлектродов, кг/т Удельный расход электроэнергии, кВт ч/т Продолжител ьность плавки Способ выплавки стали 628 161 6,0 Зч 50 мин 3 ч 30 мин Известный 184 5,6 600 Предлагаемый формула изобретения Таким образом, при выплавке конструкционной стали по предлагаемому способу продолжительност ь плавки, удельный расход электроэнергии и электродов сокращаются на 8,7; 4,5 и...

Номер патента: 898207

Опубликовано: 15.01.1982

Авторы: Бардин, Меркулов, Петров, Стерник

МПК: F16N 7/32

Метки: генератор, масляного, тумана

...газового по.тока 2, выполненное в виде форсунки 3,имеющей коническую сужающуюся камеру4, соединенную тангенциальными отверстиями5 с подводящей магистралью сжатого воздуха6. Центральное выпускное отверстие 7 сообщает камеру с внутренней полостью генератора.Трубка 8, гибкий шланг 9, заборник масла ЗО10 образуют канал, по которому масло подается в газовый поток, За выходным отверстием 7 на оси конической сужающейся намеры 4 установлена трубка для подачи масла 11, соединенная с приемным фильтром 12, Юаопушенным в масляную ванну, Трубка 11с помощью гибкого шланга 13 установлена свозможностью перемещения относительно оси 4выпускного отверстия. Заборник 10 канала для подачи масла в гаэовьй поток установ. лен в поплавковой камере 14. Поплавок...

Номер патента: 897433

Опубликовано: 15.01.1982

Авторы: Егоров, Меркулов

МПК: B23K 9/16

Метки: металлов, плавлением, разнородных, сварки

...по расчету равным с,= 47,6 О, а угол скоса кромкиалюминиевого листа о = 12,4 . Данные,использованные при расчете, приведены в табл, 1, Общий базовый уголразделки кромок принимают равнымо =0 оВ соответствии с соотношением (б)притупление кромки стального листа 255= 2 мм, а притупление кромки алюминиевого листа рассцитывают по формуле (5) и получают 1 = 6,9 мм,На кромку стального листа горячимпогружением (алитирование) наносят, зотонкий слой алюминия,а кромку и край алюминиевого листа непосредственно передсваркой подогревают до 200 С для уменьшения влияния различия свариваемыхлистов по степени теплопроводности. З 5Сварку производят многослойно(за б - 9 проходов) на переменном токесилой 120-300 А, Сварку корневогослоя проводят на...

Номер патента: 897328

Опубликовано: 15.01.1982

Авторы: Бабанский, Богуславский, Гаврилюк, Меркулов

МПК: B21D 3/02

Метки: машине, правки, процессом, рельсов, роликоправильной, холодной

...перемещение верхних подвижных роликов 8, 9, 10 и 11 вниз и устанавливают их в положение, при котором рельсы данного типа приобретают под верхними подвижными роликами требуемые усредненные стрелы прогиба. Рельсы, поступающие на правку, имеют широкий разброс первичных параметров (кривизну, химический состав, твердость), что учитывается блоком 14. При установке верхних подвижных роликов машины 8, 9, 10 и 11 в положение, обеспечивающее усредненные прогибы рельсов под роликами, рельсы 3 рольгангом 2 подаются в роликоправильную машину 1 для правки. Перед поступлением рельсов в машину с помощью блока 14 в устройство вводят данные о составе упрочняющих элементов рельсовой стали, которые могут изменяться от плавки к плавке. Информация о...

Номер патента: 896657

Опубликовано: 07.01.1982

Авторы: Меркулов, Сердотецкий, Стеблев, Шатерников

МПК: G01B 7/00, G01B 7/14

Метки: многокомпонентных, перемещений

...величины допустимой погрешности используются конструктивные меры,Измерительные обмотки 15,16,18,19,21,23,24 и 26 расположены на концах стержней 4-9, 13 и 14 и их длина не превышает половины стержня,что обеспечивает их высокий коэффициент связи с полем вихревых токоврядом лежащего участка проводящегопрямоугольного уголка. Длина стержнясоставляет половину от длины магнит"1ной перемычки. Поэтому наличие шунти"рующей магнитной проводимости междувнутренними:боковыми гранями стержней магнитопровода для магнитногопотока обмотки 11 возбуждения позво-,ляет снизить до допустимой величинывзаимное влияние ортогональных компонентов перемещения на перераспределение возбуждающего потока по координатам Х, У, 2. Это позволяет колучить достаточное...

Номер патента: 896538

Опубликовано: 07.01.1982

Авторы: Климов, Меркулов, Тютекин

МПК: G01N 29/00

Метки: волн, коэффициентов, нормальных, отражения

...8, а также вычислительный блок9, входы которого связаны с выходами аналого-цифрового преобразователя 8, причем приемник 3 ЗК соединен со входами усили896538 Формула изобретения ВНИИПИ Заказ 11689/ЗЗ Тиражбвй ПодписноеФилиал ППП Патент, г. Ужгород, ул. Проектная, 4 3теля 6, а приемник 4 ЗК - со входами фазосдвигаюших блоков 5. Кроме того, генератор 2 соединен со входом синхронного детектора 7.Устройство работает следуюшим образом.Располагают излучатель 1 ЗК и приемники 3 и 4 ЗК на волноводе 10 с обеспечением акустического контакта, причем фиксированное расстояние между приемниками 3 и 4 ЗК устанавливают меньше половины наименьшей длины волны в волноводе 10. Возбуждают генератором 2 излучатель 1 ЗК и тем самым создают в волноводе...

Номер патента: 896079

Опубликовано: 07.01.1982

Авторы: Бодашевский, Боев, Кошель, Лелюк, Меркулов, Мовчан, Павлова, Рылушко, Чернышева

МПК: C25D 21/04

Метки: защиты, испарения, хромирования, электролита

...нижняя половина которых в 2-2,5 раза тяжелее верхней.Шарики со смещенным центром тяжести не способны вращаться в электролите, благодаря чему верхняя полусФера шариков не смачивается электролитом и испарение последнего с одновременным выбросом в атмосФеру хромового ангидрида сокращено до минимума. Целесообразнее всего применять шарики диаметром 10-35 мм. При меньших диаметрах шариков они подвержены геремещению с электролитом, при больших диаметрах уменьшается площадь перекрытия ванны электролита, что приводит к снижению эффективности защитного покрытия.П р и м е р. Проводят серию опытов, по хромированию валов насоса 6 НГИ с использованием стандартной ванны хромирования. Зеркало ванны покрывают полиэтиленовыми шариками размером от 10 до...

Номер патента: 895615

Опубликовано: 07.01.1982

Авторы: Гуревич, Дорощенко, Емельянов, Зехцер, Корнеев, Меркулов, Яковлев

МПК: B23Q 5/06

Метки: гидравлический, привод, станка, шлифовального

...перепад давленийна нем, Давление на входе в дроссель20 через демпфируюшее устройство 21поступает в полость 9 гидроцилиндра 4,заставляя плунжеры 5 и 6 перемешатьрегулирующий орган насоса в сторонууменьшения его подачи до установленного значения,5 895 Я Движение стола 12 с установившейсяскоростью наступает при равновесии сил,действующих на регулирующий орган насоса, когда сумма сил гидроцилиндра 4 имеханизма регулирования по давлению 13стремяшихся переместить регулирующийорган насоса 1 в сторону уменьшения подачи, уравновешивается усилием пружинного регупятора 2 и силами давлении,действующими в полости 7 на плунжер 6.При отсутствии потока через дроссель20, что имеет место при остановке иниреверсе стола 12, насос 1 работает врежиме...

Номер патента: 894715

Опубликовано: 30.12.1981

Авторы: Меркулов, Покровский, Садовникова

МПК: G06F 15/00

Метки: микропроцессор

...вторым итретьим счетными входами блока, первый вход шестого элемента И соединен со счетным входом третьего запоминающего элемента, выход которогосоединен со вторым входом шестогоэлемента И, выход которого соединенсо счетным входом четвертого запоминающего элемента, первый вход седьмого элемента И соединен с выходомтретьего запоминающего элемента ипервым входом восьмого элемента И,второй вход седьмого элемента Исоединен с шестым входом блока исо вторым входом восьмого элементаИ, выход седьмого элемента И соединен с первым и вторым адреснымивыходами блока, выход восьмого элемента И соединен с третьим адреснымвыходом блока, первый вход девятогоэлемента И соединен с адресным входом блока, а второй вход - с седьмым входом блока, выход...

Номер патента: 893499

Опубликовано: 30.12.1981

Авторы: Денисов, Капустин, Меркулов

МПК: B23K 37/06

Метки: подачи, сыпучих

...продолжительнее зоны плавления и затвердевания металла сварного шва 9, она сохраняется постоянной, а затем ступенчато уменьшается напо 45ловину,Рабочая камера состоит из двух продольных,фигурных, огибающих лопасти 8 стоек 10,изогнутых по окружности, радиус которойбольше максимальной высоты лопасти 8 на 50величину заданного зазора. В верхней частикаждая стойка 10 имеет вертикальную отбор.товку, примыкающую своими торцами к сва.риваемоМу изделию 11 и расположенную вплоскости, совпадающей с вертикальными осями симметрии валов 7, Эта отбортовка стоекобразует 1 вытянутый вдоль шва раструб дляподжатия сварочного флюса в зоне сварки 12. 4Относительно зоны сварки в направлении,противоположном движению изделия, рабочая камера 6 закрыта...

Номер патента: 890059

Опубликовано: 15.12.1981

Авторы: Кучеренко, Меркулов, Скрипник

МПК: G01B 3/00

Метки: кромок, многогранных, неперетачиваемых, пластин, положения, режущих

...призмы 1).Недостатком данного. устройства является низкая точность измерения из-за погрешности, вводимой износом напаянных пластиН, Кроме того, для восстановления заданных координат базовых точек необходима трудоемкая операция напаивания пластин, шлифования и лекальной доводки поверхностей.Цель изобретения - повышение точности контроля.Укаэанная цель д тигается тем, что базовые элемент выполнены в виде штифтов с кониче ой поверхностью репленных.на основании ью поворота.схематически представлемое устройство, общий2 - разрез А-А на фиг.1. о содержит стойку 1, от 2, наконечник 3, основаазовых элемента 5, устау б. Базовые элементы 5 виде штифтов с коничесстью контакта и закреплении 4 с возможностью по 5 разом. Установочную мер...

Номер патента: 889329

Опубликовано: 15.12.1981

Авторы: Егоров, Меркулов

МПК: B23K 7/08

Метки: металлических, неметаллических, порошково-копьевой, резки

...подогреть его за счет физического :тепла внешнего источника, какэто происходит н данном способе, но и одновременно нанести на внутреннюю и наружную поверхности копья слой нагретого сплава, алюминий, магний и 55титйи; которого вступают при резке нактивное взаимодействие с кислородом при более низких температурах, чем сталь копья и порошки Флюса и по реакциям с большими экзотермическими ЩэФфектами.Все это (также как и введение жидкого сплава непосредственно в область реза), Обеспечивает снижение температурного барьера резки, дополнитель- у ное теплообразонание и увеличение движения фронта резки н глубину.П р и м е р . Производят сравнительные опыты по копьевой порошковой резке нержавеющей стали марки .Х 18 Н 9 Т с толщиной 100 мм и...

Номер патента: 885763

Опубликовано: 30.11.1981

Авторы: Меркулов, Терехин

МПК: F27B 9/16

Метки: вертикальная, кольцевая, печь

...раму 6 посредством штанги 8.Штанги 8 связаны друг с другом кольцевой рамой 6 путем радиального расположения их в отверстиях 7. Штанги 8 перемещаются автономно по копиру 9 при вращении рамы 6, причем радиальное перемещение штанг 8 осуществляется по копиру 9 при помощи жестко связанных с ними пальцев 11 установленных в пазу 10 копира.9.Горизонтально расположенная тоннельс изогнутыми под прямым углом входным и выходным каналами 2 и 3 выйолнена с прямоугольным сечением.Рабочая. камера 1 разделена на три зоны:зону А предварительного нагрева деталей 13, зону Б нагрева и выдержки деталей 13, зону В охлаждения: деталей 13.Кольцевая рама 6 опирается на приводные ролики 15, которые в свою очередь опираются на плиту 16, .на плиту 16...

Номер патента: 882567

Опубликовано: 23.11.1981

Авторы: Авдонин, Куликова, Меркулов

МПК: B01D 53/04

Метки: воздуха, выделения, летучих, паров, растворителей

...СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г, Ужгород. ул. Проектная, 4 ния ими из воздуха органических примесей они разбухают,Поливинилхлоридные трубки достаточно быстро и в очень большом количестве поглощают пары легколетучихпримесей и достаточно полно возвращают их в цикл при контакте с высококипящими органическими жидкостя"ми еП р и м е р 1.Через одноступенча Отый аппарат, заполненный поливийилхлоридными трубками (28 трубок, 12 х .х 2 мм, длина 600 мм) пропускают160 л/ч воздуха с содержанием бензи.на 52,5 мг/л, На выходе из аппаратаконцентрация бензина составляет8,76 мг/л. Чувствительность метода1 мг/л. По достижении концентрациихлорбензола на выходе из аппарата,близкой к...

Номер патента: 881880

Опубликовано: 15.11.1981

Авторы: Бондаренко, Меркулов, Перцев

МПК: H01B 17/26

Метки: ввод, кабельный

...Ужгород, ул тная электрически присоединен изнутри кнаружному фланцу.На чертеже схематически показанпредлагаемый кабельный ввод, продольный разрез,Кабельный ввод содержит внутреннийфланец 1, прикрепленный к металлической оболочке изделия 2. В полостифланца 1 установлены разделительнаяшайба 3 и герметиэирующий элемент 4,например затвердевший эпоксидный компаунд. Через фланец 1 вместе с кабе- .лем 5 проходит заземляющий провдд 6,электрически присоединяемый с помощью сварки нли пайки к наружному фланцу 7. Металлорукав 8 жестко закрепляется в полости наружного фланца 7 спомощью сварки или пайки. Разделительная шайба 3 неббходима для того, чтобыпредотвратить попадание герметизирующего элемента 4 во взрывонепроницаемую оболочку изделия 2 во...

Номер патента: 880990

Опубликовано: 15.11.1981

Автор: Меркулов

МПК: C01G 49/00

Метки: 111, железа

...ивстряхивают. Начиная с третьей пробирки по восьмую приливают соответственно О, 1 р 0,2 р 0,3 р 0,4 р 0,5; 0,6 млраствора, содержащего 10 мкг/мл железа ( ), а в первую пробирку О, 51,5 мл исследуемого раствора, содер- З 5жащего 1,0 - 6,0 мкг железа. Объем во всех пробирках доводят до5,0 мл, встряхивают и через 4060 мин измеряют интенсивность окраски на фотоэлектроколориметре (светофильтр Р 7, Л = 10 мм, раствор сравнения - раствор реактива, не содержащий железа, вторая пробирка). По калибровочному графику находят содержание железа в исследуемом растворе,П р и м е р 1. Определение железа в цельной крови.Для анализа берут 0,1 мп цельной крови, высушивают и обугливают в кварцевом стаканчике при 150 С, затем озоляют в муфеле при 450...

Номер патента: 880754

Опубликовано: 15.11.1981

Авторы: Меркулов, Обухов

МПК: B28B 17/00

Метки: крепления, проемообразователя, форме

...егоэлемент. В данном конструкцииоемообразователя обеспечиваетсят сил трения 21к такой конструкции в том, чтомент в виде пружинных колецостаточно жестким и в процессеизделий приводит к расфиксацииоемообразователя.етения - повышение надежности880754 15Устройство для. крепления проемообразователя к форме, включающее эксцентрично уста.новленный в корпусе палец, на котором уста.новлен в нижней. части эксцентришо его осиопорный элемент, о тлича ю ше есятем, что, с целью повышения надежности ра.боты, на верхней части корпуса жестко закреплен, а палец имеет шарнирно установленную нанем скобу для зацепления с упором, приэтом опорный элемент выполнен в виде усеченного конуса,Источники информации,принятые во внимание при экспертизе1, Авторское...

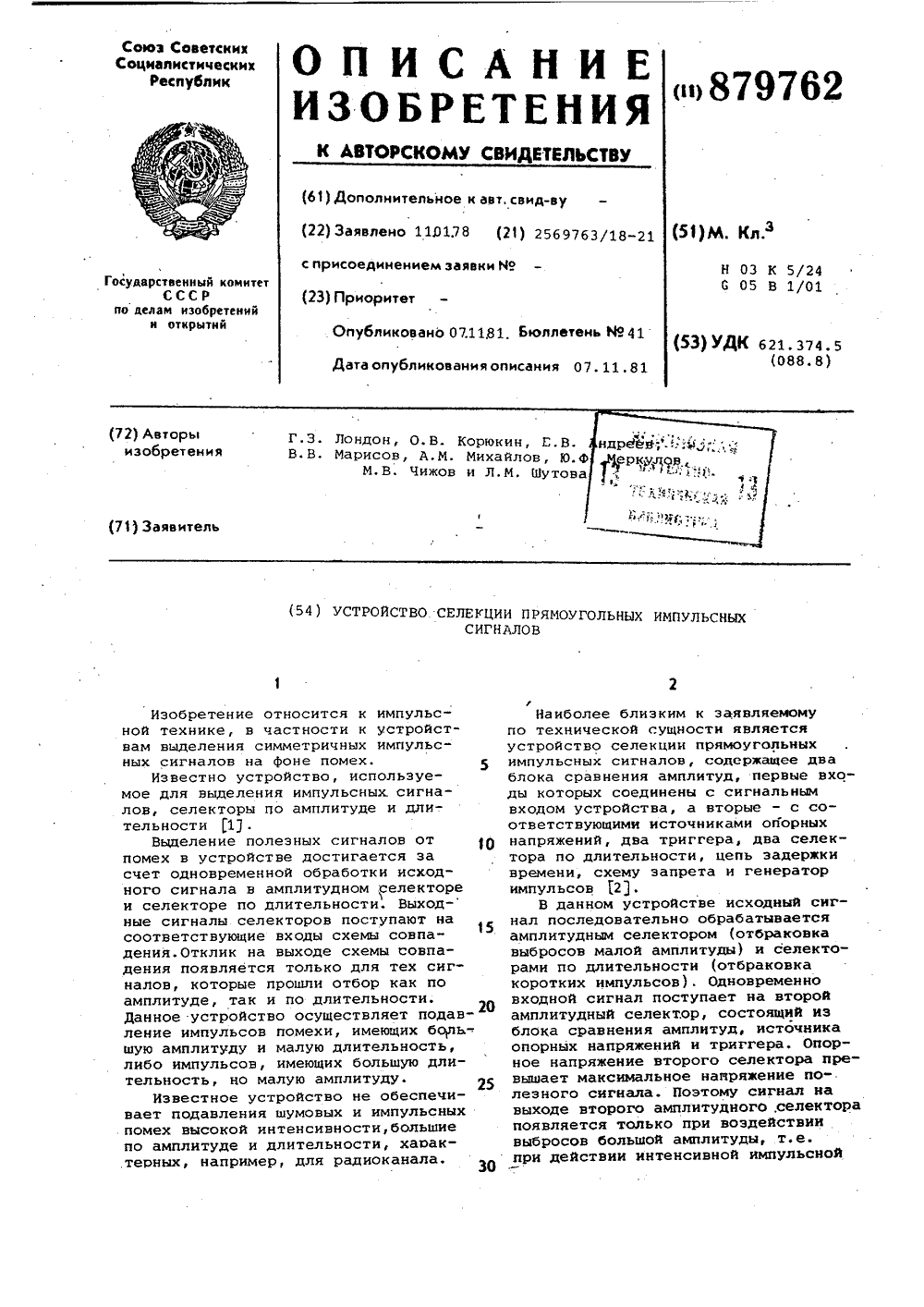

Номер патента: 879762

Опубликовано: 07.11.1981

Авторы: Андреев, Корюкин, Лондон, Марисов, Меркулов, Михайлов, Чижов, Шутова

МПК: H03K 5/24

Метки: импульсных, прямоугольных, селекции, сигналов

...ИЛИ 5 и со- Я ответственно к первому элементу И б и к третьему формирователю 7, триггер 8, первый вход которого подключен к выходу элемента ИЛИ 5,второй вход - к выходу элемента И 9. Выходтриггера соединен с вторым входом элемента И б, выход которого соединен с входом селектора по длительности 10. Выход селектора соединен с выходной шиной устройства и через инвертор 11 - с входом элемента И 9. 60 Источники опорных напряжений 12, 13 подключены соответственно к блокам 1,2 сравнения.Устройство работает следующим образом. 65 Входной сигнал (фиг.2 а),представляющий собой совокупность прямоугольного импульсного сигнала и помехи,поступает на входы двух блоков сравнения, где сравнивается с опорныминапряжениями О 1 и О.Первый блок 1 сравнения...

Номер патента: 878600

Опубликовано: 07.11.1981

Авторы: Корнилов, Лебедев, Меркулов

МПК: B42B 9/00

Метки: книжно-журнальной, продукции

...раскрывание изделия проводят до достижения удобочитаемости текста и регистрируют усилие, необ ходимое для раскрывания изделия, приэтом определение геометрических параметров последнего осуществляют путем измерения угла между плоскостями, проходящими через линию заделки страниц и внут О ренине границы строк.На фиг. 1 изображено изделие в раскрытом виде, вид сверху; на фиг. 2 - вид по стрелке А на фиг, 1,Изделие 1, подвергающееся контролю 15 (книжный блок, переплетенную книгу и т. п.)раскрывают до достижения удобочитаемости текста, т. е. до момента, когда весь текст хорошо просматривается, и регистрируют усилие, необходимое для раскрыва ния изделия. Одновременно измеряют угола, образованный плоскостями, проходящими через линию 2 заделки...

Номер патента: 877418

Опубликовано: 30.10.1981

Авторы: Гарькавый, Гончар, Гурский, Кузнецов, Левошич, Левченко, Меркулов, Оргиян, Срокин, Чевела, Шостак

МПК: G01N 27/90

Метки: дефектоскопа, сканирующее

...14 держателя 15 преобразователя, пружи ной 1 б с мягкой характеристикой подпружиненного в направлении, перпендикулярном направлению сканирова-, ния. Держатель 15 посредством штока 17 соединен с диафрагмой 18 пиевматического привода 19, На штоке 17жестко закреплены направляющие 20,в которых с возможностью перемещенияустановлены колонки 21 держателя 15с ограничителями 22. Держатель 15на рабочей поверхности имеет опорныеролики 23. Датчик 13 наличия изделиявключен в цепь управления пневмати 1 ческого диафрагменного привода 19 иепь управления дефектоскопом, содеращую реле 24,Устройство работает следующим об"разом.10Изделие 11, перемещаемое по рольгангу (не показан), подается черезвходной конус 5 и ролик б в биконическне ролики 10 каретки 9....

Номер патента: 876799

Опубликовано: 30.10.1981

Авторы: Быкадоров, Меркулов, Пятин, Страхов, Флеров

МПК: C25D 3/22

Метки: цинкования, электролит

...блеска измеряют фотометром ФМ, микротвердостьприбором ПЯТ-З.Пористость определяютпо ГОСТ 3265-46. Скорость осажденияизмеряют по привесу образцов,Измерение кроющей способности и адгеэии покрытия (по методу термоударао+150 С) показывают, что предлагаемыйэлектролит по этим характеристикам неуступает цианистому.Совместное введение в состав щелочного бесцианистого электролита добавокстержневого крепите,пя КОЭ, блескообраэующей добавки БЦ и сернокислого натрия позволяет получать светлые блестящиецинковые покрытия (степень бреста 80%по отношению к серебряному зеркалу), эластичные и хорошо сцепленные с основой.Покрытия, осажденные в таком электролите, легко хроматируются и по коррозиестойкости не уступают цинковым осадкам,получаемым из других...

Номер патента: 872710

Опубликовано: 15.10.1981

Авторы: Котловой, Крейчман, Меркулов, Обухов, Шестаков

МПК: E04H 3/12

Метки: трансформируемая, трибуна

...16 на продольной грани горизонтальйой площадки. 5 и соответствующего гнезда 17 на стойке 6 соседнего элемента, а фик-. саторы горизонтальных площадок 5- в виде резьбового пальца 18 на проЪдолной грани вышерасположенной площадки 6 и соответствующего гнезда 19 на нижерасположенной горизонтальной площадке. Резьбовой палец 18 .снабжен ограничителем 20. Первая секция 1 снабжена пазами 2 под вилочные захваты погрузчика.Трансформируемую трибуну в сложенном транспортном положении с помощью, например вилочного погрузчика, доставляют к месту ее установки. Перед трансфоомацией трибуны последнюю секцию 3 прикрепляют к стационарной трибуне, найример, с помощью накидных скоб (не показаны) и затем производят раздвижку секций в рабочее положение....

Номер патента: 872570

Опубликовано: 15.10.1981

Авторы: Жданович, Жулепников, Кунгуров, Лапин, Лапинер, Меркулов, Мураховский, Никулин, Попков, Угарова

МПК: C21C 5/52

Метки: производства, сплавов, стали

...структурного превращения иа величину, составляющую 10-80% цлительност вакуумирования, позволяет уменьшить расход заправочных материалов, повысить качество металла и егобные свойства. Сокращение длительности выдержки в печи на величину, составляющую менее 10% длительности вакуумирования, не обеспечивает снижения расхода заправочных материалов. Сокращение длительности выдержки впечи на величину, составляющую более80% длительности вакуумирования, необеспечивает изменения структуры распла 35 70ва, пи этом ухудшаются служебные свойства и качество металла.П р и м е р. Выплавляют сталь Р 6 М 8в 28-тонной дуговой электропечи. Шихтасостоит из отходов быстрорежущнх и инструментальных марок сталей, а такжеМрж , ри 6,рвхрома и...

Номер патента: 872156

Опубликовано: 15.10.1981

Авторы: Капустин, Меркулов

МПК: B23K 37/06

Метки: обратной, сварке, стороны, формирования, шва

...оси размещен в упомянутом сухаре,а другой конец оси - с возможностью поворота в другом отверстии вилки, причем механизмподачи флюса выполнен в виде шнекового дозатора.На фиг. 1 изображено формирующее устройство, общий вид; на фиг, 2 - вид А на фиг. 1;на фиг, 3 - вид Б на фиг. 1.Устройство содержит флюсовый бункер 1,установленный на тележке 2, внутри которогонаходится. шнековый дозатор 3, получающийвращение от двигателя 4 через редуктор 5,Над флюсовым бункером находится медныйфигурный ролик 6, установленный на опорнойоси 7, которая с одной стороны закреплена в .вилке 8 с воэможностью поворота вокруг паль.цев 9, а с другой стороны установлена в сухарях 10, поджимаемых пружиной 11. При этомвилка упруго поддерживается пружиной 12,...

Номер патента: 872105

Опубликовано: 15.10.1981

Авторы: Егоров, Меркулов

МПК: B23K 9/18

Метки: сварки, флюсом

...грану лированную присадку, в состав присад ки вводят от 10 до 1007. к ее весу окислы элементов с малым сродством к кислороду и активный раскислитель в жидком состоянии, для чего перед дугой, горящей под флюсом, помещают дугу, горящую в инертном газе, в которую подается проволока из активного раскислителя (алюминий, титан и д способа являй раскислитель введения, глав 20 ей части зазора нижнюю часть.сти зазора всегда наблюдается недостаток окисло металлов, а. в нижней части - недостаток активного раскислителя. Всвязи с этим заметно уменьшается тевыделение в зоне сварки, про водительность арки и глубина проплавления металла. При сварке стали большой толщины в корне швов могут возникать непровары,. а но сечению швов неметаллические включения...

Номер патента: 870771

Опубликовано: 07.10.1981

Авторы: Другов, Кувшинов, Меркулов, Старичнев

МПК: F15B 21/04

Метки: гидравлическая

...3 имеет на выходе трубопроводы 40 и 41, первый из них соединяет клапан 4 с гидросистемой секции крепи 42 (гидросистема не показана),а второй дроссель 7 - с баком 19. Сливной .ма О гистральный трубопровод 43 через фильтр 44 подведен к баку 19.Отсеки 15 и 16 установки 12 разделены перегородкой 45. Для выравнивания давления в баке 19 и установке;12, между ними имеется воздухопровод 46. Выход 10 гидроциклона 9 соединен гидролинией 47 со струйным насосом 25, а гидролинией 48 - с баком 19.Гидравлическая система работает следующим образом.ЗОИз бака 19 рабочая жидкость засасывается насосом 1 и направляется по трубопроводу 22 к клапану 2, затем по трубопроводу 29 и краном 6 - во всасывающие гидролинии 30 и 31 насо сов 32 и 33 высокого давления....

Номер патента: 870023

Опубликовано: 07.10.1981

Авторы: Иванов, Меркулов, Рубцов

МПК: B23F 19/10

Метки: зубозакругляющий, станок

...станину 1, на которой размещены привод 2 с гитарой подач, два симметрично расположенных копирных вала 3 с двумя копирами 4 и 5 на каждом валу и бабка с гита-. рой деления 6 и зажимним приспособ870023 4ловка от суммы движения двух копировсовершает пространственную траекторию, перемещаясь по скальчатой направляющей и следя за острой кромкойзуба,За один оборот иэделия обрабатывают верхний и нижний торцы детали.В конце цикла подается команда наотвод суппортов 11 и 12, выключениевращения фаз, подачи охлаждающей жидкости и на разжим изделия.Использование изобретения повышает качество обрабатываемых деталей,Формула изобретения 25 лением, например, цанговым зажимом7 для крепления обрабатываемого изделия 8.На стойке.9, также расположеннойна...

Номер патента: 868544

Опубликовано: 30.09.1981

Авторы: Денисов, Логин, Меркулов, Сердотецкий

МПК: G01B 7/28, G01N 27/90

Метки: кривизны, поверхности, профиля

...г) или 40выпуклой 1 д),В случае контроля кривизны в двухвзаимно перпендикулярных направленияхна дополнительном Ж-образном магнитопроводе 13 аналогично рассмотренному размвпаются возбуждающие катушки 14 и 15и соединенные согласно измерительныекатушки 16 и 17, с одной стороны встречно включенные с компенсационной катушкой 5, а с другой стороны подключенные 50ко входу аналогично блокам 10 и 11 измерительного канала, состоящего из усилителя 18 с регулируемым коэФфициентомусиления, фазового детектора 19 и регистратора 20 кривизны поверхности изде лия в поперечном сечении.Устройство работает следующим ооразом. Если преобразователь удален от контролируемого иэделия 12, то при подаче высокочастотного напряжения на обмоткивозбуждения...

Номер патента: 867570

Опубликовано: 30.09.1981

Авторы: Андрияной, Дыскин, Канель, Меркулов, Рыков

МПК: B23K 20/12

Метки: сварки, трением

...по инерционному циклу сварки, когда привод вращения после достижения номинальных оборотов ротора отключается. Машина работает следующим образом.После установки деталей в зажимных устройствах замыкают цепи питания обмоток статора и ротора, т. е. замыкаются контакты Т 1, Т, Т, Ротор разгоняется до номинальных оборотов. Во время разгона ротора со стороны торцов статора на него действуют две силы, равные по величине и противоположные по направлению. Поэтому ротор во время разгона не смещается влево и не создает давление в стыке, Равенство сил, действующих на ротор, достигается за счет того, что магнитное поле, создаваемое секциями статора 10, 11 симметрично относительно поперечной оси симметрии ротора, а величины магнитных индукций в...

Номер патента: 867522

Опубликовано: 30.09.1981

Авторы: Великанов, Гулгазарян, Меркулов, Морозов

МПК: B23B 5/12

Метки: сварных, швов

...передачей 7, ведомый шкив 8 с пазом, в котором размещена подпружиненная держввка 9 с возможностью ее радиального перемещения с закрепленнымна ней резцом 10 и установленнымза резцом следящим элементом 11.Каждая рабочая головка 5 через осьшкива 8, механизм фиксации через ось3 и диск 1 соединены между собойшарнирным четырехзвенником с рычагами 12-15, Рычаг 35 подпружинен иимеет возможность перемещения перпендикулярно плоскости диска 1, На рычане 15 шарнирно закреплен опорныйэлемент 16.Устройство работает следующим образом,Вращением винтов 2 перемещаютприжимные ролики 4 в радиальном направлении в соответствии с диаметром патрубка 17, после чего устройство устанавливается на патрубок,прижимается роликами 4 к патрубкупутем вращения...
