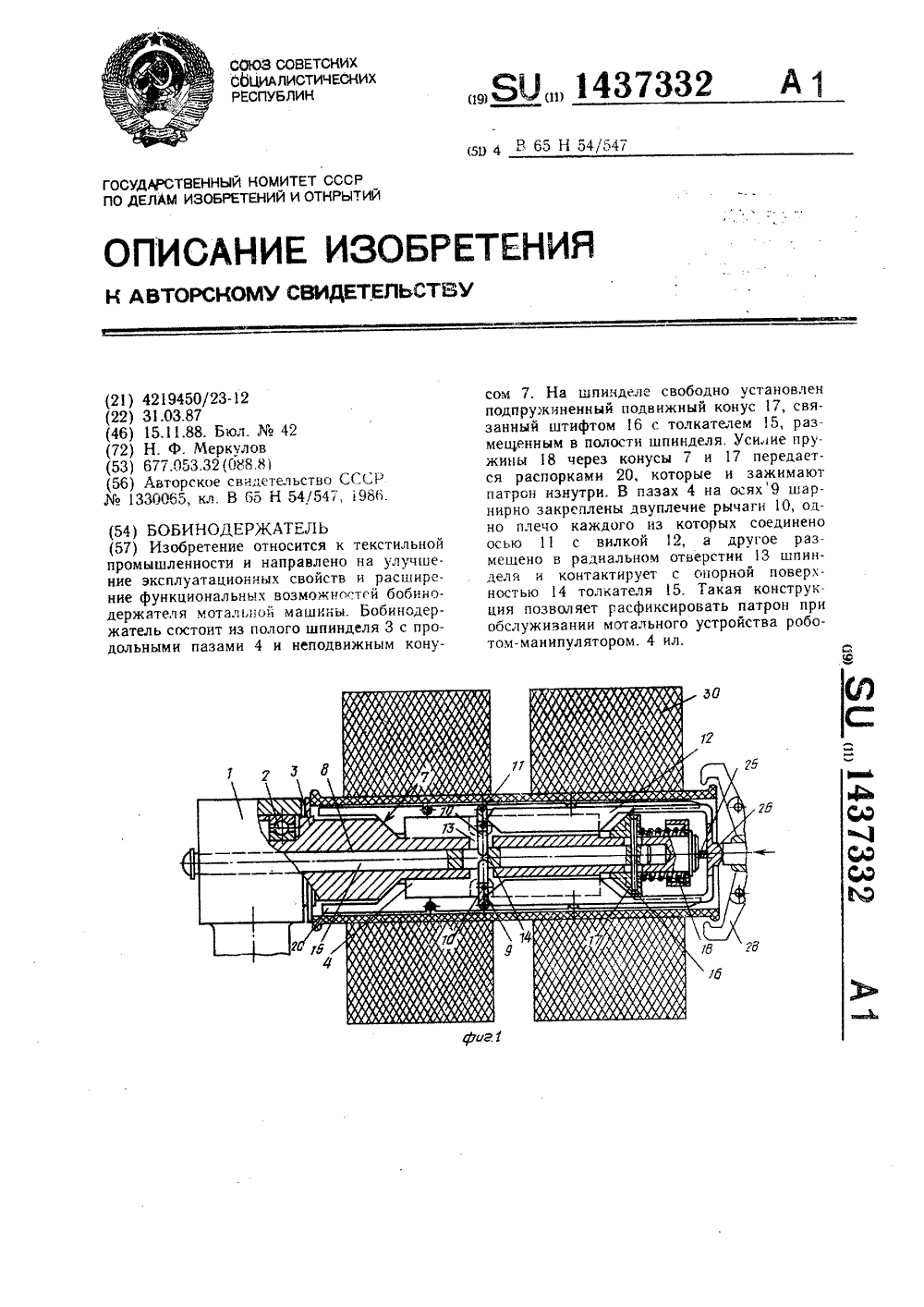

Номер патента: 1437332

Опубликовано: 15.11.1988

Автор: Меркулов

МПК: B65H 54/547

Метки: бобинодержатель

...14 толкателя 15.1 ри нажатии на вилку 12 свободные плечи рычагов 10 через опорную поверхность 14 могут перемещать толкатель 15в;,оль оси шпинделя 3 и через штифт 16 от;. имать подвижный конус 17, подпружиненный к конусу 7 пружиной 18. Расположенные в пазах и подпружиненные к , центру пружинами 19 распорки 20 усилием пружины 18 через поверхности конусов 7 и 17 зажимают патрон изнутри, В пазах 5 шарнирно закреплена пара коромысел 21, служащих для фиксации подвижного конуса в упорах 22 пружинами 23; для расфиксации служат хвостовики 24, при нажатии на которые торцом патрона конус 17 высвобождается. Пружина 25 возвращает средство для осевого перемещения конуса 17 в нейтральном положении, а упор 26 необходим для лучшего контактирования с...

Номер патента: 1436093

Опубликовано: 07.11.1988

Авторы: Меркулов, Семенов, Шатин

МПК: G02B 6/06, G03G 15/04

Метки: аппарата, узел, экспонирования, электрофотографического

...предметного стекла 4 одинакова, что обеспечивает равномерность передачи изображения. Формула изобретения Узел экспонирования электрофотографического аппарата, содержащий источник света и блок передачи изображения, выполненный иэ волоконно-оптических элементов с взаимно параллельными оптическими осями, предметное стекло и ленточный фоточувствительный промежуточный носитель, расположенные соответственно в пространстве предметов и изображений блока передачи изображения, о т л и ч а ющ и й с я тем, что, с целью повышения качества экспонйрования, волоконно-оптические элементы в блоке пере- дачи изображения установлены по изофоте источника света на поверхности предметного стекла. 1 1436 О 93Изобретение относится к оптическим системам...

Номер патента: 1434506

Опубликовано: 30.10.1988

Авторы: Ицелев, Ларионова, Меркулов, Мирошниченко, Ухарцева, Хофбауэр

МПК: H01B 3/42

Метки: гибких, лак, полиэфирный, пропиточный, трубок, электроизоляционных

...изготовлению электроизоляционных лакированных трубок,Цель изобретения - повышение диэлектрических характеристик электроизоляцнонных гибких лакированных трубок после воздействия на них агрессивной среды.Поставленная цель достигается тем, что полиэфирный пропиточный лак на основе пентаэритрита и фта-левого ангидрида, модифицированного олеиновой кислотой, дополнительно содержит меламиноформальдегидную смолу ГМ-З, додецилбензосульфокислоту и сиккатив ЖК.Состав предлагаемого лака приведен в табл.1.2 ОСравнительные свойства электро- изоляционных лакированных гибких трубок на основе известных лаков и предлагаемого приведены в табл.2. 0,2-0,6 2-5 Таблица100 100 100 100 100 Полиэфирный лак Меламиноформальдегиднаясмола ГМ5,5 2,0 4,0 5,0...

Номер патента: 1433528

Опубликовано: 30.10.1988

Авторы: Буксбаум, Бученкова, Калинин, Калинушкин, Кукушкин, Меркулов, Родионов, Сергеев, Стома, Фурса

МПК: B21C 37/30

Метки: калибровки, пресс, труб

...гидроцилиндра 28, установленного в поперечине 8. Пресс работает следующим образом, В исходном положении уплотнительные головки б и траверса 19 отведены в исходное положение, а полуматрицы 12 раскрыты. Труба 29 подается на ось пресса податчиком (не показан), Под действием давления жидкости в гидроцилиндрах 9 на штоки 10 уплотнительные головки б вводятся в трубу 29. Вместе со штоком 10 перемещается поперечина 8 с плунжером 5, кольцом24 и траверсой 19, а полуматрицы 12под действием гидропривода 14 закрываются и замыкаются механизмом 15Фиксации. Кольца 24 перемещаются поддействием гидроприводов 28, двигаяпри этом траверсы 19 по направляющим20 и 21, устанавливая сегменты 16над концами трубы по обе стороны обжимного блока с допустимым...

Номер патента: 1433468

Опубликовано: 30.10.1988

Авторы: Меркулов, Солодков

МПК: A47L 1/02

Метки: поверхности

...25 из щетины натуральной илиискусственной) или поролона,Перед началом работы емкость 8 наполняется свежей моющей жидкостью,шланг подвода выхлопных газов с помощью произвольного уплотнительногоустройства соединяется с выхлопнойтрубой работающего на холостом ходуавтомобильного двигателя. Иоющая головка устанавливается на обрабатываемую поверхность,Принцип работы устройства следующий.Выилопные газы под небольшим избыточным давлением поступают по шлангуподвода в трубку-распределитель 1 1,некоторая часть их, проходя черезверхнее отверстие 12, наддувает полость емкости 8, вытесняя моющую жидкость по трубке 15 в моющую головку,а основная масса протекает по шлангу 14 в полость подвода выхлопных газов к моющей головке и через...

Номер патента: 1430867

Опубликовано: 15.10.1988

Авторы: Буров, Исаев, Католиков, Меркулов, Нелюбин

МПК: G01N 27/90

Метки: электромагнитный

...работает следующим образом.Если, преобразователь удален от 40контролируемого изделия (на чертеженв показано), то при подаче переменного питающего напряжения на катушки 3 и 4 в стержнях 1 и 2 появляются ,магнитные потоки, равные по величине и одинаковые по направлению длялюбого момента времени. При этом засчет наложения стержней 1 и 2 другиа друга с малым зазором создаютсядва симметричных полупространстваэлектромагнитного поля, раздельносоздаваемых катушкой 3 в рабочейи катушкой 4 в компенсационной зонах,Таким образом,при указанном соеди 55 ,нении разноименных концов 5 и б катушек 3 и 4, наложенных друг на друга с заданным зазором одноименными концами 5 и 7, имеем их встречное включение, поскольку поле каждой катушки...

Номер патента: 1428663

Опубликовано: 07.10.1988

Авторы: Кириченко, Кравченко, Меркулов

МПК: B63J 2/14

Метки: вязких, грузов, разогрева, судовых, танках

...трубопровод имеет клапан (не обозначен).Насос 6 подключен к переливной цисгс рнс 1 и через подогреватель 7 связа с трубопроводом 8 перекачки трубопроводом 9.Трубопровод перекачки 8 имеет путевую арматуру 10 между ответвлениями к цистернам.В цистерне 3 трубопровод 8 заканчивается концевым патрубком 12, выполняюп 1 им функции приемника и сопла.Переливная цистерна 1, насос 6, подогреватель 7, трубопроводы 8 и 9, обогреваемая цистерна 3, переливная труба 4 образуют циркуляционный контур.Г 1 ереливная цистерна 1, насос 6, подогреватель 7, трубопроводы 8 и 9, обогреваемая цистерна 3, переливная труба 5 образуют второй циркуляционный контур.Система работает следующим образом.При погрузке судна вязкий груз принимается в судовые танки...

Номер патента: 1424923

Опубликовано: 23.09.1988

Авторы: Воронов, Григорьева, Меркулов, Трофимов

МПК: B21H 1/18

Метки: инструмент, поперечно-клиновой, прокатки

...фиг. 1 изображен инструмент для по- перечно-клиновой прокатки, изометрия; на фиг. 2 - то же, вид в плане; на фиг. 3 - сечение А - А на фиг. 1.1 ОИнструмент содержит основание 1 с закрепленным на нем клином 2 с наклонными деформирующими гранями 3 и сопряженной с ними калибрующей гранью 4. На гнаклонной деформируюгцей грани 3 выполнена У-образная технологическая насечка 5, вершина которой направлена к вершине клина. Угол а при вершине технологической насечки 5 равен 100 в 120. Угол а = 100ри вершине насечки 5 принимается при го, ячей прокатке, так как опытным путем 20становлено, что при таком значении угла 1 роисходит наилучшее самоочигцение на ечки 5 от окалины, Угол а = 120 ринимается при холодной прокатке и горяей прокатке...

Номер патента: 1425727

Опубликовано: 23.09.1988

Авторы: Медников, Меркулов, Порынов

МПК: G06G 7/26

Метки: генератор, функциональный

...величина напряжения входного источниса напряжения;Я- величина сопротивления резистора 2,О- величина емкости конденсаторамд- интервал времени задержкиначала Формирования напряжения Б , Формируемыйвременным распределителем6 (и равный Т,= 1 - 1,) с целью расширения первого временного ин 1425727тервала аппроксимацииьС = С 4 - СВ катарам осуществляется наилучшее приближение экспаненциаль" най функции Бс . к гипер 5боле П, и величину с,щ целесообразно выбирать из соотношения зс = Тичнпричем Тина - минимальный период повторения входных запускающих импульсов(синхроимпульсов)ф- выходное напряжение масштабного усилителя 5, определяемое согласно выражению Пц, = р Ув, , причем 1 н - коэффициент передачи масштабного усилителя 5,Через выходной ключ...

Номер патента: 1420345

Опубликовано: 30.08.1988

Авторы: Дмитриев, Евсигнеев, Меркулов, Шарков

МПК: G01B 7/00

Метки: многокомпонентных, перемещений, электромагнитного

...- открыты, 55 обеспечивая рост тока Г, одной полу- обмотки обмотки 2, В четные полупериоды изменения ЧЕ состояние ключей 12 и 13 становится противоположным 12 - открыты, а 13 - закрыты. При этом ток 1обеспечивает перезаряд конденсаторов 14, а 1 (ток второй полуобмотки) увеличивается под действием 11, (фиг. 2, графики Б и В), В результате ток 1 1 +1 имеет маглую величину пульсаций, что позволяет снизить влияние токопроводящих проводников на соединительные линии измерительных каналов.Возбуждающий магнитный поток в магнитопроводе 1 создается током 1=1 -1, функция изменения которого во времени близка к синусоидальной (фиг2, график Г), поскольку использованы большие величины емкости конденсаторов 14 и индуктивности возбуждающих обмоток 2 и...

Номер патента: 1419827

Опубликовано: 30.08.1988

Авторы: Запорожец, Корнеев, Меркулов, Сергиевский

МПК: B23C 5/06

Метки: торцовая, фреза

...-( -, 1( 360 Е г В пределах углового шага зубьев Фрезы Р цифрами 0-12 показаны геометрические места режущих пластин при перестановках. На диске 3 выполнено п отверстий под прецизионный 35 винт 5 с угловым шагом (,), рассчитанным по формулеи -1) --1 ( 360 Е 4 О На фиг. 4 изображены отпечатки 6 режущих пластин на базовой поверхности корпуса Фреэыпоявляющиеся после каждого периода стойкости. Каждый отпечаток имеет угловой раз" 45 мер с 1, угловое расстояние от предыдущего отпечатка Ч) и угловой шагУгловой шагвыбирается из конструктивно-технологических особенностей инструмента с учетом следую О щей зависимосги7 (1 + (, 3)где и - центральный угол отпечатка55режущей пластины на базовойповерхности корпуса фреэы;ф - центральный угол...

Номер патента: 1419685

Опубликовано: 30.08.1988

Авторы: Меркулов, Тер-Егиазаров

МПК: A61B 17/56

Метки: лечения, малоберцевого, нерва, повреждений

...сгибдтеля первого пальцы и длинно ) р.Гоб) Г,)я 11 л и,гцс). 11 ри пс при.,+ннн хн,),нс л хижи,н)я )(ронзво,151 .Го доированнос удлинение.Накг)дзывыют пвы нд раны. Иммобилизацию осу)цествляют циркулярной гипсовой повязкой от кончиков пальцев до средней 45 трети бедра в положении разгибпня стоны до 90 и сгибпня н коленном сус )зве до 60. С ) 7-го дня после операции нацияк)т изометрические напряжения пресажнных мышц. Срок фиксацииипсовой повязкой зависит от возрасгы ребен. 50 кы и составляет 34 недели, при удлинении дхиллова сухожилия - 5 6 не,1 ель. С третьей недели начинают электрол иму.)яцик) пересаженных мышц чсрез окно ннионой повязке. После снятия гипсовой щвязки проводят полныи кол)п.)сквосстснонн 1,- ного лечения по обычнои...

Номер патента: 1416919

Опубликовано: 15.08.1988

Авторы: Бочкарев, Дордий, Меркулов, Перцев, Темирев

МПК: G01R 19/00

Метки: датчик

...предлагаемый датчик тока; на фиг. 2 - узел 1 на фиг. 1.Датчик тока содержит замкнутый разъемный по плоскостям А магнитопровод, выполненный из неэлектропроводящей 1 и электропроводящих 2, 3 ферромагнитных частей, катушки 4 с измери-ельными обмотками, изолированными одна от другой. Катушки 4 в местах стыковки по плоскостям А проводами 5 соединены с парой ферромагнитных электропроводящих частей 2, 3 магнитопровода, причем, в электропроводящую часть 2 магнитопровода (фиг. 2) вмонтирована контактная пружина 6, вывод которой электрически соединен с проводом 5, а электропроводная часть 3 магнитопровода электрически соединена с проводом 5. Выполнение частей 2 и 3 магнитопровода ферромагнитными, имеющими непосредственный контакт с...

Номер патента: 1416269

Опубликовано: 15.08.1988

Авторы: Боганский, Бондаренко, Вяли, Гостищев, Лутрин, Меркулов, Павлюк, Рохтла, Саарсе, Чесноков

МПК: B22D 47/02

Метки: автоматическая, линия, литейная

...освобождение выбитой формы и захват очередной. Вдальнейшем указанный цикл работы устройства 3 повторяется.хватное устройство 48. При этом роли ки 65 отходят,от упоров 33, толкатели68 под действием пружин 67 воздействуют на ролики 66, перемещая тяги 62 совместно с осями 60 и 61 относительно осей 57 и 58. Таким образом происВ 0 ходит поворот эксцентриковых рычагов55 и 56 вокруг осей 57 и 58, а следо" вательно, фиксация опоки в захватном устройстве 48 (фиг,8). 5 10 15 20 26 30 35 40 Комплекты пустых опок (в собранном виде) по литейному конвейеру подаются на распаровку. При этом после выбивки отработанной формовочной смеси первык комплект (пара опок) поступает к перегружателю 9, а второй (следующий) комплект - к перегружателю 8, Этим...

Номер патента: 1415195

Опубликовано: 07.08.1988

Авторы: Медников, Меркулов, Порынов

МПК: G01R 23/00

Метки: мгновенной, цифрового, частоты

...на, его выходе, В момент достижения напряжениемО, генератора 1 величины, равнойеюхвеличине напряжения источника 11,опорного напряжения, компаратор 10 емкости конденсаторов,подсоединенных к выходу генератора 1, до:ипосле срабатываниякомпаратора 1 О соотг"ветственно; напряжение на выходегенератора 1 до и после срабатывания коипаратора.10 соответственно,Одновременно импульс с выхода 35компаратора через блок 8 производитсброс пикового детектора 7 до напряжения П, (п).Тот же импульс, поступая на второй вход генератора 3 опорной часто40ты, а следовательно, и тактовый входсчетчика 20 импульсов, увеличиваетего выходной код на единицу, что прйводит к подсоединению коммутатором 45 21 к входу к ча 24 очередного в хо"да делителя 23.п частоты...

Номер патента: 1409873

Опубликовано: 15.07.1988

Авторы: Иванов, Меркулов, Трофимов, Халиманович

МПК: G01M 7/00

Метки: нагрузок, ударных

...поступать с первого и второго его выходов на первый вход компаратора 16 и на сигнальный вход второго запоминающего блока 15 для перезаписи. В связи с состоянием коммутатора 16 сигнал с первого выхода первого запоминающего блока 12 будет поступать на первые входы блока 18 полосовых Фильтров, на вторые входы которого подаются сигналы уставок от блока 32 уставокЦОЛОСОВЫХ ф)СЛЬтРОВ, а На ВЬСХОДЯХблока 1 с) полосовых фильтров буд тсигналы, Вьсряжяюшпе )нячения реэуль -татов фильтрации, Эти сигналы поступают на первые входы блока 19 цифровых амплитудных детекторов, где осуществляется Выделение и запоминаниеих пиковых значений. Сигналы с их выходов через открытые Входы первого 10блока 21 ключей поступают на первыевходы блока 24 компяраторов...

Номер патента: 1407832

Опубликовано: 07.07.1988

Авторы: Ицелев, Марченко, Меркулов

МПК: B29C 57/04

Метки: термоусаживающихся, трубок

...отверстия, через которые поступает смазывающая жидкость 5. Дорн 4 имеет возможность продольного перемещения относительно поршня и стержня. Систе ма подающих роликов 6 расположена перед электромагнитом, а система отборочных рОликов 1 - на цилиндрической части дорна. Устройство имеет также нагреватель 8 и охладитель 9. 25Устройство работает следующим образом. Трубка 10 из материала, модифицированного химическим или радиационным 30 способами, подается системой роликов 6 по сердечнику электромагнита 1. После электромагнита удерживает в радиальном и осевом направлениях сердеч", ник и связанный с ним посредством изолирующего стержня 2 поршень. 3, Трубка, проходя через нагреватель 8, нагревается до необходимой температуры, растягивается...

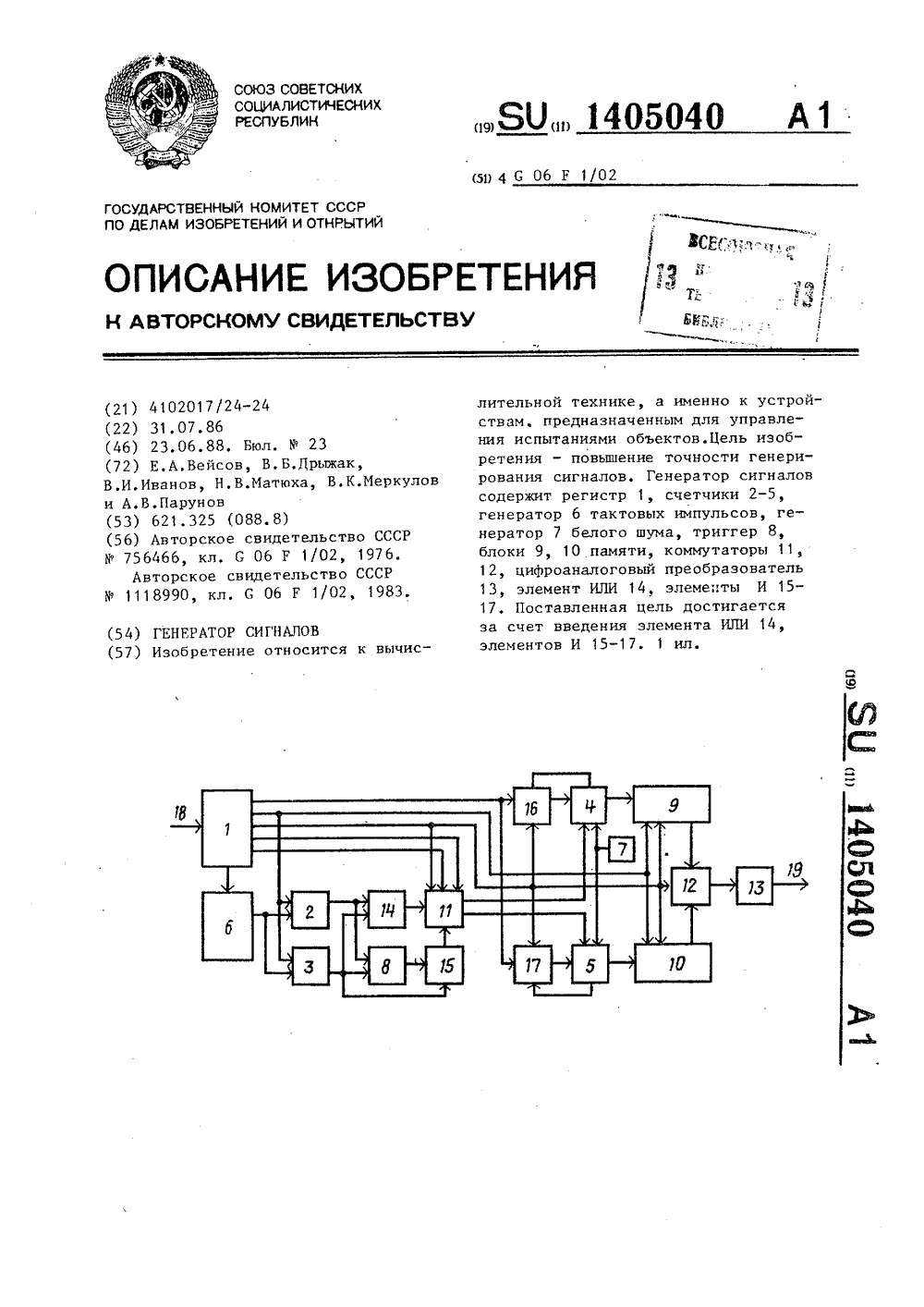

Номер патента: 1405040

Опубликовано: 23.06.1988

Авторы: Вейсов, Дрыжак, Иванов, Матюха, Меркулов, Парунов

МПК: G06F 1/02

Метки: генератор, сигналов

...новых кодов в блок 1 О памяти . Счетчик 4 осуществляет и е ре б ор адресов блока 9 памяти и н а выходе блока 9 памяти формируется сигнал в цифровой форме . Коммутатор 1 2 подключает вход цифроаналогового преобразователя к выходу блока 9 и амя т и . В э то время можно производить запись новых кодов в блок 1 О памяти, При логическом "0 " н а пятом выходе регистра 1 в блок 9 памяти производится запись новых к одо в , а из блока памяти 1 0 - счи тыв ание . В режиме "Детерминированный " элементы И 1 6 и 1 7 з апр ещаю т прохождение сигнала с выхода переполнения с ч е тчиков 4 и 5 н а вход занесения счетчиков 4 и 5 . Таким образом , о суще с твл яет ся полнь 1 й перебор адресов для блоков 9 и 1 О памяти , В режиме "Случайный" при наличии...

Номер патента: 1400780

Опубликовано: 07.06.1988

Авторы: Гиршович, Меркулов, Ривина, Сайко, Сорока

МПК: B22F 3/26

Метки: спеченных

...различной концентрации, а также (для сравнения) пропит;нные 40 раствором политетрафторэтилена (известный способ). Подготовленные образцы испытывают на герметичность.Образцы втулок зажимают по торцам, а образованная внутренняя полость со единяется с системой высокого давло - ния жидкости через перфорированную трубку. В системе изменяют давление от 0,5 до 2 ИПа. Оценку результатов испытаний на герметичность проводят по величине давления, при котором начинается утечка жидкости через стенки втулок.В таблице представлены результатыиспытаний,55Из таблицы видно, фчто оптимальнойконцентрацией раствора жидкого гтекла, бгспечивающей наибольшую герметичность, является 20-257,-ный раствор.При концентрации раствора жидкогостекла менее 20 мас.7. уже...

Номер патента: 1399173

Опубликовано: 30.05.1988

Авторы: Алексеев, Алхов, Бондаренко, Меркулов

МПК: B30B 11/12

Метки: автоматической, линии, металлических, порошков, преимущественно, ротор, роторно-конвейерной

...(ИГ; (:):(, ( С ЦОДВИЖ)ЫЫИц) ц,);))( )0); ц .)( Иицднцжц.)л)и 12 ворон)и)с,)и,)и (,ц,)р, +,и ц,) Од;);)бане 1( устыцц) 3(н )30,)( сц) кц,),)ск Гор 3 дл 5 посто. :(ц цц )ц ),.;) (,к;)ц, нцз.)ухы В цлость ),ыц );))цси ) ри иц,)цо 0 нГ), 1 и)л )ри ц.)рдбцы ( установлен сетчатый );3ц) Иик 4, )( с;кцтцрц о сОВмс)псце) с ц) цс)"ВИОЛНВНН(1 м В )рц)ОД)ц 33(3, )у 1, ( нц ГИ 55 3 е)сз ГГ)ки(. укд; (1 (ч о(Г с лиг);(ми дцзирГ)В;и 5 6 л;) к.ц, л (,(Ирц(3ц)3) 6 выолцсц в и,(с б),1 цк;. ,и ция, сцтц)3(це)0 из Нилин )ри)ескц ц кцусд 17 с сетч)3 тцй ц;)се);)- ко)3 18, нц. Г) 3: ц)ОГО л стано)31 е ц одрл жИЦЕЦЦЫИ К .,( , еЦ ШПКОМ 2((, КОН ГЫКтирук 3) ч (, лц , )( чы;)ылсция с дццыц)кцчц)ссс ,ц цо)л) сцт)3 7. ЬО)л ( уот;(НОВ,)ец о ", ) ), . )Ы( Кд 5 С...

Номер патента: 1396214

Опубликовано: 15.05.1988

Авторы: Гололобов, Ивлев, Леонидов, Меркулов, Осадчий, Рымша

МПК: H02K 41/035

Метки: двигатель, линейный, электрический

...линейного двигателя.Это достигается тем, что источник 9 МДС,расположенный между двумя рядами полюсных выступов 1 и 2, состоит из двухпостоянных магнитов 10 и 11, размещенных так, что своими торцовыми частямиони примыкают к соответствующим поверхностям полюсных выступови 2 (нафиг. 4 эти поверхности показаны штриховкой), обеспечивая требуемый порядок возбуждения полюсных выступов, цри перемещении линейного электродвигателя.Расстояние между двумя рядами полюсных выступов определяется расчетной высотой постоянных магнитов, а расстояниемежду полксными выступамии 2 педлине хода равно т (1 - а) и определяется исходя из допустимого потока рассеяния между полюсными выступами различной полярности Я и Ь.Допустимыми величинами потоков рассеяния...

Номер патента: 1392139

Опубликовано: 30.04.1988

Авторы: Александров, Балацкий, Лебедев, Лойферман, Меркулов

МПК: C22C 38/48

Метки: сталь

...мас.7.: 0,63-0,73 0,30-0,60 0,15-0,35 0,50-0,8 0,50-0,80 0,10-0,20 0,002-0,05 0,02-0,10 0,05-0,10 0,05-0,10 УглеродМарганецКремнийХромНикельМолибденКальцийАзотВанадийНиобийРедкоземельныеметаллыАлюминийЖелезо 0,002-0,050,005-0,05Остальное Таблица 1 Содержание элементов, мас.Х Плав- Сталь ка 1 Пред 0,30 0,15 0,50лагае 2 мая 069 0,42 0,29 0,68 0,50 0,70 073 0,60 0,35 0,80 0,80 0,20 0,05 0,10 4 Изнест 0,40 0,15 0,50 ная 1,0 Изобретение относится к металлургии, в частности к стали, преднаэначенной для изготовления режущих и соединительных звеньев пильных цепей мото- и электропил, применяемых в5 лесной промышленности.Целью изобретения является уменьшение анизотропии ударной вязкости и повышение хладостойкости стали.Исследованные плавки...

Номер патента: 1390491

Опубликовано: 23.04.1988

Авторы: Алексеев, Елистратов, Меркулов, Наталевич

МПК: F25B 9/02

Метки: вихревая, труба

...а именно к вихревым трубам,и может быть использовано для охлаждения различных объектов.Цель изобретения - повьппение тер 5модинамической эффективности.На чертеже схематически изображена предлагаемая труба.Вихревая труба содержит камеру 1энергетического разделения с сопловым вводом 2 и со щелевым диффузором,выполненным в виде лопастного колеса3 компрессора. Камера 1 энергетического разделения установлена наопорах 4 качения,Вихревая труба работает следующимобразом.Поток газа, вытекая из тангенциального соплового ввода 2 в камеру1 энергетического разделения, приобретает вращательное движение и вовлекает ее во вращение эа счет силтрения о внутреннюю поверхность совместно с колесом 3 компрессора наопорах 4 качения. При этом камера 91...

Номер патента: 1390490

Опубликовано: 23.04.1988

Авторы: Алексеев, Елистратов, Меркулов, Наталевич

МПК: F25B 9/02

Метки: холодильное

...жестко связан с вихревой трубой для их сэвместного вращения, а горячие спаи термобатареи размещены внутри трубы по ее оси со стороны соплового ввода, а холодные - вне ее. Составитель Ю. Иартинчик Техред Л.Сердюкова Корректор С. Шекмар Редактор Н. ЛазаренкоЗаказ 1757/40 Тираж 482 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Иосква, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к холодильной технике, а именно к холодильнымустройствам, содержащим в качествепредварительного каскада охлаждениявихревые трубы и может быть исполь"зовано в различных отраслях народного хозяйства для охлаждения замкнутых камер и других...

Номер патента: 1384390

Опубликовано: 30.03.1988

Авторы: Меркулов, Павлюк

МПК: B28B 1/087

Метки: виброплощадке, крепления, формы

...2 монтируются на форме, центрирование которой осуществляют с четырех сторон направляющими 3. В кронштейне 4 каждого зажимного приспособления, закрепленном на форме 1, установлен подпружиненный в осевом направлении вертикальный штырь 5, имеющий скос в нижней части, контактирующий со скосом подпружиненного в осевом направлении горизонтального штыря 6, установленного в кронштейне 7, закрепленном на виброплощадке 2. На боковой поверхности формы закреплены клиновые зацепы 8, с которыми контактируют коническими кон. цами 9 горизонтальные штыри 6. Угол наклона образующей конического конца 9 превышает угол трения, скос рабочей поверхности его заднего конца выполнен с углом, меньшим угла трения. Каждое зажимное приспособление снабжено...

Номер патента: 1384359

Опубликовано: 30.03.1988

Авторы: Вайлов, Левченко, Меркулов, Пекарский, Щербатых, Якушенко

МПК: B23K 31/08, B23K 37/04

Метки: сварки

...Установка работает следующим образом.Собранный для приварки лепестков пакет поверхности нагрева укладывается натележку 5, на которой перемещается в положение для сварки. Ленты-полуфабрикаты с катушек 6, 7 устанавливаются в ролики 8 правильных механизмов, при включении которых лента перемещается по желобам 9 и попадает в электподные губки 25. После того, как конец ленты вышел из электродных губок 25, осуществляется остановка роликов 8 и производится сжатие ленты силовым цилиндром 25 механизма зажима. Включением электродвигателей механизмов 10 и 11 приводятся во вращение винты 12, и механизмы 1 О и 11 перемещаются в крайнее положение до попадания лент между опорами 23 и рычагами 21. Затем, включением силовых цилиндров 26, к которым...

Номер патента: 1381099

Опубликовано: 15.03.1988

Авторы: Бабков, Меркулов, Оратовская, Печеный, Шатов, Щербак

МПК: C04B 26/26

Метки: асфальтобетонной, приготовления, смеси

...чагретый битум. 20Отход содового производства имеет следующий химический состав, мас. : Са 0 35-40; М 80 1-3; Бт.О 3-12;А 1 Оэ 2-4; ГеОй 1 3 КгО 1 2 80 э 1 5 С 1 2-7; СО 26-33. 25Основной минерал-карбонат кальция, содержание которого до 707.,Отходы содового производства в шламонакопителях находятся во влажном состоянии. Содержащиеся в составе отходов хлористые соли являются2,18 220 240 2,27 2,35 260 2,43 280 2,45 2,46 300 320 В табл. 1 приведено влияние температуры помола на водостойкость асфальтобетона,По предлагаемому способу готовят смесь следующего состава, мас, .:Щебень 3-51,5Песок 33,7-70,9Продукт совместного помола отхода содового производства с пескомили золой-уносомТЭЦ 8-18Битум 7-8,1Примеры конкретного выполнения способа и...

Номер патента: 1375550

Опубликовано: 23.02.1988

Авторы: Луговкин, Меркулов, Рассказов

МПК: B65H 54/22

Метки: намотки, нити

...нити содержит планку 11, смонтированную консольно на оси 12 в пазу 13. На свободном конце 45 планки имеется Ч-образный ловитель 14 нити. Планка 11 на оси 12 подпружинена пружиной 15 кручения. В пазу 13 планка 11 может удерживаться фиксатором (не показан). Левый и правый бобинодержатели 1 приводятся во вращение навстречу один другому. Средства 4 на левом и правом бобинодержателях в связи с этим выполнены в зеркальном исполнении. Над нитераскладчиком установлен нитенаправитель демпфирующего устройства.Устройство работает следующим образом. В первоначальный момент (фиг.1) нить заправляется на левый бобинодержатель вручную и включается его привод 3, Бобинодержатель вращается по часовой стрелке. Нить непрерывно поступает с демпфирующего...

Номер патента: 1375549

Опубликовано: 23.02.1988

Авторы: Луговкин, Меркулов, Рассказов

МПК: B65H 54/22

Метки: машине, мотальной, нити, перезаправки

...гибкий шланг11, соединенный с вакуумной линией. 40Поворот шатуна 7 от привода б осуществляется шестерней 12 и зубчатымсектором 13, закрепленным на шатуне,а для перемещения кронштейна 9 в панели 1 вырезан дугообразный паз 14. 45На внутреннем торце бобинодержателя 2 жестко закреплено средство15 для захвата и закрепления нити,выполненное в виде диска с шарнирнымподпружиненным рычагом 16 с Ч-образным захватом 17, Головка 10 имеет две50тангенциально расположенные щечки 18и 19 с прорезью 20 для нити и скосом21. Между щечками 18 и 19 на головкешарнирно смонтирован нож 22, снабжен 55ный приводом колебательного движения,например соленоидом 23, и пружинами24. Нож установлен на оси 25. Всасы-вающее сопло 26 расположено над щечками и...

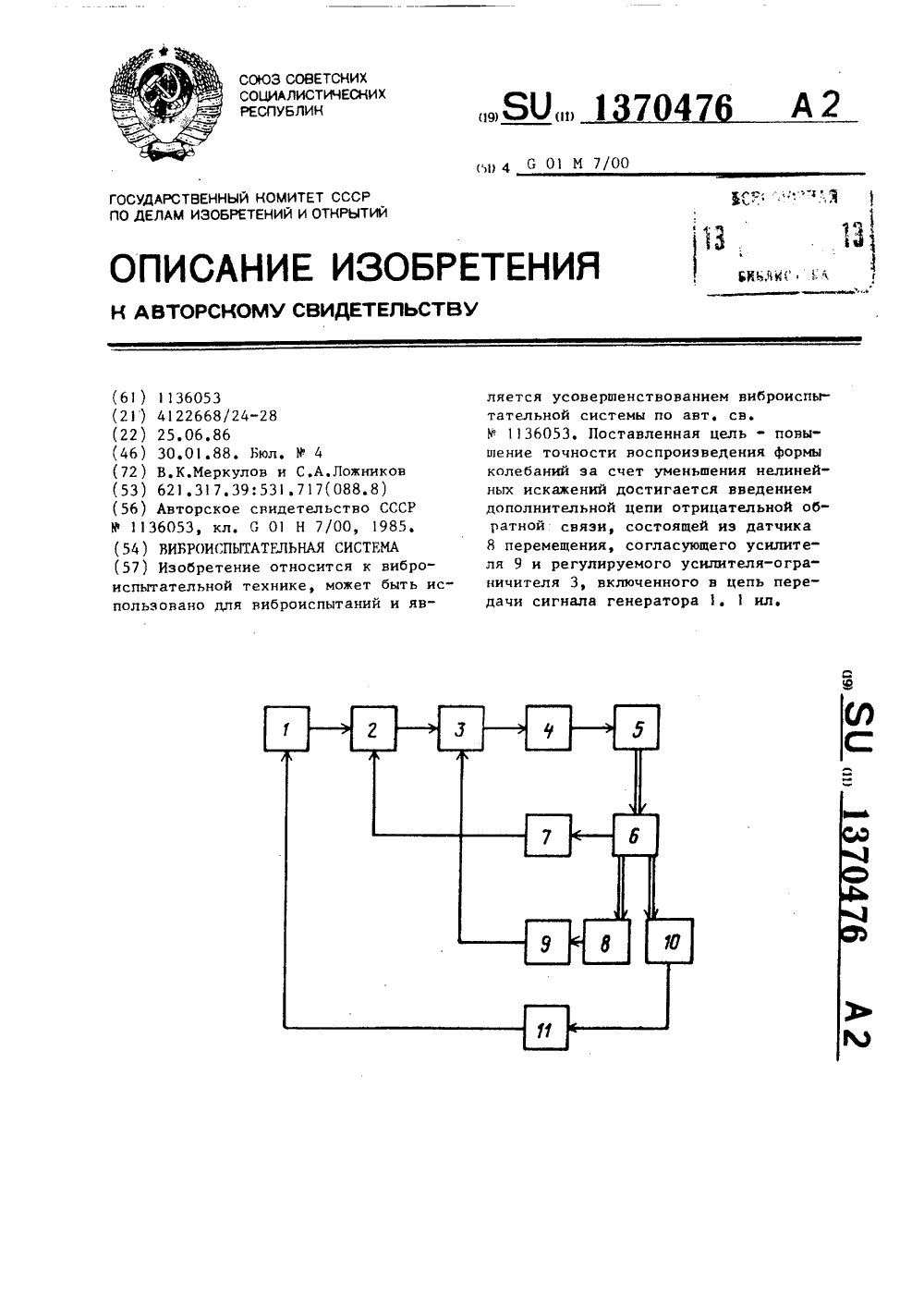

Номер патента: 1370476

Опубликовано: 30.01.1988

Авторы: Ложников, Меркулов

МПК: G01M 7/00

Метки: виброиспытательная

...усилитель 7, включенныймежду выходом датчика 6 и управляющимвходом первого усилителя-ограничителя 2, датчик 8 перемещения вибростола вибратора, второй согласующий усилитель 9, включенный между выходомдатчика 8 перемещения и управляющимвходом усилителя-ограничителя 3, датчик 10 виброускорения и третий согласующий усилитель 11, включенный междувыходом датчика 10 и управляющим входом генератора 1,Виброиспытательная система работает следующим образом,35Выходное напряжение генератора 1поступает через регулируемые усилители-ограничители 2 и 3 и усилитель4 мощности на электродинамический вибратор 5. Когда управляющее напряжение на входах усилителей-ограничителей 2 и З.меньше заданного, их коэффициенты передачи равны единице. Увеличение...
