Маркелов

Номер патента: 1569982

Опубликовано: 07.06.1990

Авторы: Еланцев, Маркелов, Сорокоумов

МПК: H03M 1/12

Метки: граммометр, электронный

...сигнал обеспечивает прохождение импульсов с выхода одновибратора 10 через элемент И 11 на вход управления коммутатора 3, На время действия управляющего импульса коммутатор 3 переходит из непроводящего в проводящее состояние и пропускает часть переднего фронта импульса с выхода приемника 1. Таким образом, на вход АЦП 4 поступают треугольные импульсы постоянной длительности, наклон которых, а следовательно, и амплитуда определяются длительностью переднего фронта выходных сигналов приемника 17 светаАЦП 4 измеряет и регистрирует максимальную амплитуду входных сигналов.Рассмотрим работу граммометра при контроле усилия контактного наж.-"тия нормально замкнутых контактов контролируемого реле 12. Измеряемое усилие Г контактного нажатия...

Номер патента: 1564594

Опубликовано: 15.05.1990

Авторы: Еланцев, Маркелов, Сорокоумов

МПК: G05B 23/02

Метки: контактов, параметров, раствора, реле, электромагнитного

...электрические импульсы поступают на модулятор 2 света, обеспечивая при этом периодическое освещение контактов контролируемого реле 19 источником 1 света, Диафрагма 3 ограничивает по апертуре модулированное теневое изображение контактной группы реле 19, которое формирует объектив 4 на приемной площадке Фотоприемника 5, расположенной в плоскости формирования изображения. Электрический сигнал, поступающий с выхода координатно-чувствительного фотоприемника 5 через детектор 6 на блок 8 регистрации, несет информацию о положении подвижного контакта 21 контролируемого реле 19 в статике, т.е. до начала движения якоря реле. 645946 5 1 О 15 20 40 50 55 0 приходом на вход установки триг" гера 12 первого из последовательности импульсов, прошедших...

Номер патента: 1562709

Опубликовано: 07.05.1990

Авторы: Дидковский, Маркелов, Сигаев

МПК: G01H 3/14

Метки: дозиметр, индивидуальный, шума

...за счет расширения динамического диапазона измерений и уменьшение габарито и массы прибора. Цель достигается за счет того, что в качестве блока обработки и регистрации использована ионизационная камера с внутренним электродом. 1 ил. Такая величина нагрузочного резистора обеспечивает оптимизацию величины рассеивающейся на нем энергии.Индивидуальный дозиметр шума работает следующим образом.В исходном состоянии конденсатор микрофона, а также конденсатор, образованный ионизационной камерой и внутренним электродом, заряжены до напряжения Пд. При воздействии на конденсаторный микрофон шума в течении интервала времени Т на его обкладках возникает переменное напряжерузочном резисторе выдегия, конденсаторы разряапряжения Ц . Искомая ве...

Номер патента: 1561209

Опубликовано: 30.04.1990

Авторы: Валюжинич, Лапшин, Маркелов, Трихонюк

МПК: H04B 17/00

Метки: исправности, радиоприемника, супергетеродинного

...- 16,И третьего блока 16 (И ; количество используемых сигналов с различнойФормой). Генератор 15 предназначендля Формирования тактовых импульсов,применяемых для считывания кодов с датчиков 12.1 - 12,И блока 12, Каждый из датчиков 12,1-12,М предназначен для Формирования кода, соответствующего определенной Форме сигнала, Формирователь 8 предназначен для формирования интервалов времени контроля, длительность которых выбирается, исходя из требований, предъявляемых к достоверности контроля, Счетчик5 15 9 предназначен для подсчета импульсов, поступающих с выхода Формирователя 8 и подачи их на вход Формиро- . вателя 10,В таблице представлен вариант алгоритма работы перечисленных блоков. Код сигнала с выхода одного из датчиков 12,1-12,М блока 12...

Номер патента: 1555698

Опубликовано: 07.04.1990

Авторы: Берестенникова, Варьяш, Винаров, Грищенко, Кузин, Логинова, Локотко, Маркелов, Назеева, Пантелеев, Позмогова, Степневский, Шихер, Яновский

МПК: G05D 7/00

Метки: культивирования, микроорганизмов, процессом

...существенно информационные признаки процесса) поступают в блок 11 формирования сигналов коррекции, где они сравниваютсяпо одному из алгоритмов распознавания образов с данными, записаннымина страницах в блоке 10 памяти с соответствующими решениями, Блок 11 20выбирает из блока 10 памяти данныетой страницы книги для заданного типа сырья, которые ближе всего к данным текущего процесса, и с этой страницы берется записанное ранее положительное решение на изменение корректирующих значений изменений регулирующих параметров,В случае, если в режиме "советчика" система работает удовлетворительно, то ключ 12 ставится в положение, при котором система переводится в автоматический режим работы,причем удовлетворительной считаетсятакая работа системы,...

Номер патента: 1548856

Опубликовано: 07.03.1990

Авторы: Валюжинич, Лапшин, Маркелов, Трихонюк

МПК: H04B 3/46

Метки: радиолинии, связи

...с выхода синхронизатора 13 который, кроме того, Формирует сигналы "Сброс" и "Интегрирование", Формирование которых осуществляется следуюшим образом, Триггер Шмидта 9 формирует из синусоидального сигнала прямоугольные импульсы. Сформированные импульсы поступают на ключ О, который является синхронным тактовыми переключателем и служит для формирования неискаженного первого тактового импульса при появлении импульса "Пуск" по шине "Пуск/Сброс".Счетчик.11 вместе с синхронизатором 13 формирует импульс, определяющий интервал интегрирования, По эаднему Фронту этого импульса Формируется отрицательный импульс "Запуск" первого 18 и второго 19 АЦП. По заднемуфронту этого импульса формируется отношение, равное отношению среднегозначения оценки...

Номер патента: 1541562

Опубликовано: 07.02.1990

Авторы: Еланцев, Маркелов

МПК: G05B 23/02

Метки: параметров, реле, электромагнитного, якоря

...через ключ 3 подается питающее напряжение. Контролируемое реле начинает срабатывать, через резистор датчика 4 тока протекает ток, пропорциональный. магнитному потоку обмотки. При этом с резистора снимается величина напряжения 0(1)Б О. Это напряжение усиливается в усилителе 5 и поступает в блок 14, вычисляющий величину изменения потокосцепления обмотки, причем до момента движения (трогания) якоря на второй вход блока 14 будет приходить с блока 18 сигнал х(Г.)О. Полученная величина М (Г) преобразуется в блоке 15 в напряжение потокосцепления Б , тождественное напряжению, еснимаемому с обмотки якоря, при этом на второй вход блока 15 до момента движения якоря также будет приходить . с блока 18 сигнал х = О. Сигнал П с блока 15...

Номер патента: 1539061

Опубликовано: 30.01.1990

Авторы: Маркелов, Михалевич, Потапьевский, Цебенко

МПК: B28B 5/00, B28B 5/04

Метки: конвейерно-карусельная, прерывно-поточного, производства, строительных

...смыкания и размыкания егопродольными бортами.Механизм смыкания и размыканиясостоит из установленных на торцовомборту 9 гидроцилиндров 10 с захватными устройствами 11, четырех клино 35вых накладок 12 и установленных напродольных бортах 8 штырей 13 и содержит по два прижимных клина 14.Установка работает следующим образом,После выполнения технологическихопераций на всех постах и распалубкиотАормованного изделия на посту формования все платформы-поддоны переме 45щаются по рельсовому пути 1 на одиншаг. При этом подготовленная платформа-поддон 4 с сердечником 5 поступаетна пост 2 формования.Установленные на направляющих бторцовый борт 7 и продольные борта 850приводом 15 перемещаются в исходноеположение (на Аиг. 3-5 показано сплошной...

Номер патента: 1527532

Опубликовано: 07.12.1989

Авторы: Ивашев, Маркелов, Морозов

МПК: G01L 23/00

Метки: верхней, внутреннего, двигателя, мертвой, отметчик, поршня, сгорания, точки

...элемента 7 соответствующие счетные узлы последнего сбрасываются в исходное нулевоесостояние и элемент 7 подготанливается к приему следующей серии импульсов преобразователя 9. Таким образом,перед появлением следующего сигнала 55давления порог срабатывания цифрового порогового элемента 7 определяется половиной площади предыдущего разностного сигнала 11 (Р) на интернале Т. детектор в исходное нулевое состояние.Отметчик работает следующим образом.Сигнал датчика 1 давления через усилитель 2 поступает на входы формирователей 3 и 4. Формирователь 3 срабатывает при повышении давления в цилиндре в начале такта сжатия, при понижении давления в конце такта расширения происходит его обратное срабатывание. В результате на каждом цикле...

Номер патента: 1515150

Опубликовано: 15.10.1989

Авторы: Берестенникова, Бескоровайный, Варьяш, Великанов, Винаров, Козлов, Лавренов, Логинова, Маркелов, Пантелеев, Ткаченко, Шихер, Яновский

МПК: G05D 27/00

Метки: культивирования, микроорганизмов, процессом, ферментере

...для данного типа сырья, например парафина, в блоке 10 памяти составляется книга, Нулевые значения 45 величины на изменение компонента и а затем ключ 12 ставится в такое нов ложение, что система работа т н режи- ме советчика (полуавтомата) следующим образом.Текущие данные с блока 2 устройства 7. и вычислителя 9 (т,е. существенно-информационные признаки процесса) поступают в блок 11 формирования сигналов коррекции, где они сравниваются по одному из алгоритмов распознавания образов с данными, записанными на страницах в блоке 10 памяти с соответствующими решениями, Блок 11 выбирает из блока 10 памяти данные той страницы книги для заданного типа сырья, которые ближе всего к данным текущего процесса, и с этой страницы берутся записанные...

Номер патента: 1514966

Опубликовано: 15.10.1989

Авторы: Баринберг, Белов, Гольдберг, Зубов, Иванов, Лашманов, Лещинский, Липчук, Маркелов, Можжов, Рабинович, Юрасов

МПК: F01K 23/06

Метки: силовая

...12, доводится до перегретого состояния в.пароперегревателе 13, Перегретый свежийпар поступает по паропроводу 14 с регулирующе-перепускным органом 15 вЧВД 3, затем в ЧНД 4 паровой турбины 2, где вырабатывается мощность,передаваемая на дизель 1. Эта мощность вырабатывается в результатерасширения свежего пара от начальныхпараметров до давления в конденсаторе 28, Таким образом, утилизируетсяосновная составляющая потерь энергии - теплота выхлопных газов.В турбине 2, кроме того, происходит выработка дополнительной мощности от пара, поступающего в ЧНД 4 попаропроводу 26 из расширителя 21,Источником теплоты для образованияэтого пара является система 23 ВТО,из которой перегретая относительно. температуры насьш 1 ения,...

Номер патента: 1507540

Опубликовано: 15.09.1989

Авторы: Дворянчиков, Косолапов, Маркелов, Рубченко, Шапошников

МПК: B22F 9/08

Метки: металлического, порошка, припоя

...меньшей мере температуры полного расплавления припоявключается подача и подающие ролики 6 подают припой 7 в виде прутка 10или проволоки до упора в торец разогретого волновода-распылителя 3, причем по достижении усилия прижима,определяемого фрикционной муфтой,подача припоя прекращается до образования прослойки расплава 8 между подаваемым припоем и волноводом-распылителем, Одновременно с образованиемпрослойки расплава 8 подается напряжение ультразвуковой частоты на магнитострикционный преобразователь 5, распьцтяется припой из расплава и возобновляется подача припоя при помощиподающих роликов, причем все три процесса (подача припоя в твердой фазе, 25его расплавление и распыление) происходят одновременно и непрерывны,Распыляемые частицы...

Номер патента: 1498824

Опубликовано: 07.08.1989

Авторы: Гринберг, Дерягин, Косыгин, Лозовой, Маркелов, Рыжов

МПК: C25C 3/12

Метки: алюминия, анода, анодная, вторичного, масса, формирования, электролизере

...Если брать анодную массу для пробки с содержанием связующего менее 402, но она расплавляется в лунке медленно и это задерживает3 1498824 перестановку штырей, а интервал 40- 45% обеспечивает эту операцию.Содержание борной кислоты менее 1,0% во вторичном аноде не обеспечивает достаточных ингибирующих свойств и малоэффективно, а более 3% приводит к повьппенному содержанию бора в алюминии, что ухудшает его литейное свойство, 10Табличные данные показывают изменение физико-химических свойств вторичного анода, сформированного по но" вой технологии(40-45% связующее 1- 3% борной кислоты). 15Добавление 1-3% борной кислоты в анодную массу улучшенного гранулометрического состава по шихте и по содержанию связующего снижает пористость вторичного...

Номер патента: 1496937

Опубликовано: 30.07.1989

Авторы: Маркелов, Миронов, Новиков, Холевин

МПК: B23K 1/00

Метки: дискретных, микросхем, пайки, печатных, платах, электрорадиоэлементов

...менее , 10,1 10 кал/м. с,град, рабочую тем-пературу 1 100 С и коэффициент погло- едщения на длине волны излучения не ме- энее 0,8 от коэффициента поглощенияабсолютно черного тела. Получают температурную зону на границе материалаи воздуха в месте падения луча. Устанавливают на расстоянии 12 мм оттемпературной зоны сопло из нержавеющей стали. В процессе работы диаметр Зфсопла изменяют от 0,08 до 2,0 мм ичерез него подают газовый поток подизбыточным давлением, который переносит температурную зону в место пайки,Таким образом создают локальную тепчую термическую зону, полученнуюпри помощи ИК-излучения. Формула изобретения Составитель Л.Абросимова Редактор И,Циткина Техред М.Ходанич Корректор М.ДемчикЗаказ 4374/15 Тираж 894...

Номер патента: 1491928

Опубликовано: 07.07.1989

Авторы: Маркелов, Соловьев, Широков

МПК: E01B 29/20

Метки: длины, железнодорожного, изменения, плети, пути, рельсовой

...Траверсы 3 и 4 могут быть соединены с тягами 10 кронштейнами 11 и 12, Траверсы 3 и 4 соединены между собой пру жиной 13 растяжения. Масло в гидро- цилиндры 9 поцается насосной установкой 14 через блок 15 управления. Устройство работает следующим образом.Траверсу 1 устанавливают и фиксируют захватом 5 на якорном участке рельсовой плети. Траверсу 2 устанавливают на перемещаемой рельсовой пле 40 ти свободно. Соединяют траверсы 1 и 2 тягами 5, к которым для растяжения плети шарнирно подсоединяют гидроцилнндры 9 через кронштейны 12. Траверсы 4 этих кронштейнов расположены на плети свободно, а траверсы 345 закреплены на плети захватами 6. Насосная установка 14 через блок 15 управления подает под давлением масло в поршневые полости...

Номер патента: 1480910

Опубликовано: 23.05.1989

Авторы: Баранцевич, Гильденгорн, Лобанов, Маркелов, Опрышко

МПК: B21C 25/00, F28D 7/10

Метки: полых, прессования, профилей, труб

...канала 4 тупойугол со стороны матрицы 1. На выступах 15 с конусной поверхностью размещены вставки 16, которые своейнаружной поверхностью контактируютсо стенками канала 4. Вставки 16имеют соответствующую конусным выступам 15 внутреннюю поверхность и продольный разрез 17. Выступы 15 накорпусе 8 могут быть выполнены в виде конусных утолщений стенки корпуса 8.Вставки 7, выступы 15 или конструктивные узлы выступ - вставка образуют тепловые мосты между тепловойтрубой 6 и иглой 3. Количество иразмеры этих тепловых узлов могутбыть различными, но во всех случаяхпо крайней мере один тепловой мост(полностью или частично) должен бытьразмещен в области переднего концаиглы 3 и по крайней мере один тепловой мост в области заднего конца иглы 3, Вставки...

Номер патента: 1480846

Опубликовано: 23.05.1989

Авторы: Гришагин, Лукашенко, Маркелов, Редькин

МПК: B01D 17/04

Метки: сепаратор, трехфазный

...предварительно обезвоженной нефти. Пространство между эжекторами 16, неАтесборной камерой 6 и полкой 12 загерметизировано заглушкой 19, Внутри отсека 13, сАормированного днищем 9 неАтесборной камеры 6, заглушкой 19 иполкой 12, размещено перемешивающееустройство в виде трубопровода 20,оканчивающегося соплами 21, направленными в сторону эжекторов 16, и соединенного с патрубком 22 ввода предварительно обезвоженной нефти, 50Трехфазный сепараторработает следующим образом,Нефтегазовая смесь через штуцер 2.поступает в корпус 1, где происходятотделение газовых пузырей и одновременное выделение из эмульсии газа иводы. При этом на границе раздела фаэпроисходит образование и накоплениепереходного слоя. Предварительно,обезвоженная нефть переливается...

Номер патента: 1479123

Опубликовано: 15.05.1989

Авторы: Ликсутин, Маркелов, Подлекарев

МПК: B05B 7/16

Метки: нанесения, противокоррозионных, смазок

...отстоящие с равнымшагом параллельные витки, расположенныепо хорде и образующие спирали,Установка снабжена размещенной в напорном шланге 17 нагревательной спиралью 1018, напорный шланг 17 соединен с пистолетом-распылителем 19,Установка работает следующим образом,Открывают крышку (дисковый нож) 9и в цилиндрическую трубу 8 загружаютупаковку 20 пластичной смазки, имеющейформу цилиндра. Поворотом дискового ножа9 отрезают определенный объем смазки ивключают электрические нагревательныеэлементы 2, а затем спирали электронагревательного контура, при соприкосновении 20смазки со спиралями, нагретыми до температуры плавления пластичной смазки, атакже под действием собственного веса,происходит разделение смазки на отдельныепорции. Поворотом...

Номер патента: 1478289

Опубликовано: 07.05.1989

Автор: Маркелов

МПК: H03D 13/00

Метки: компаратор, частотный

...с выхода первого формироватМля поступает на второй вход первого элемента И 3 через первый элемент 8 задержки, а также на С- и.-входы первого триггера 1, на второй вход второго формирователя 11,который устанавливает второй триггер2 в нулевое состояние в стом случае,когда на первом входе второго формирователя 11 отсутствует импульс второй сравниваемой частоты с выходавторого Формирователя 7. Это необходимо для того, чтобы при совпадающих импульсах сравниваемых частоторганизовать задержку прохожденияимпульса первой сравниваемой частотыдля установки второго триггера 2 внуль при наличии импульса на его Си .-входах, устанавливающего этоттриггер в единичное состояниеНаспаде импульса первой частоты и приотсутствии...

Номер патента: 1478068

Опубликовано: 07.05.1989

Авторы: Ермолов, Ивашев, Маркелов, Стрельцова

МПК: G01M 15/00

Метки: внутреннего, двигателя, параметров, сгорания

...импульсов часто той Еэ, то блок 10 срабатывает вэтом периоде и формирует в течениевторой половины этого же периода последовательно на первом и втором выходахпо одному импульсу. Если момент появления импульса угловой метки соответствует второй половине периодаследования импульсов частотой Г,то блок 10 срабатывает и формируетимпульсы в течение второй половиныследующего периода следования импульсон частотой Г. При этом числов счетчике 11 увеличивается на одну 1 Оединицу счета. Описанный процесс повторяется с приходом очередного импульса угловой метки . При этом им"пульс, образующийся на первом выхо"де блока 10, Фиксирует код состояния 15счетчика( 11 в регистре 12 периодаугловых меток, а импульс, образующийся на втором выходе блока...

Номер патента: 1474515

Опубликовано: 23.04.1989

Авторы: Барановский, Калашников, Кухарев, Маркелов

МПК: G01N 3/48

Метки: пенетрометр

...в направляющейвтулке 1, погружая иглу 4 в контролируемый материал,С появлением единичного сигналана выходе реле 15 времени под действием пускового импульса аналогичныесигналы появляются на выходах элемента 17 задержки и, как следствие, навыходе логического элемента ИЛИ 19.Единичным сигналом с выхода элементаИЛИ 19 через блок 20 включения электропривода включается электропривод 7,вращающий ведущий ролик 6.После отсчета выдержки времени,соответствующей заданному времени пенетрации, реле 15 времени выключается, на его выходе появляется нулевойсигнал. Электромагнит 10 выключается.Под действием возвратной пружины 11 при",имной ролик 8 прижимает упругуюпланку 5 к вращающемуся ведущему ро,лику 6, в результате чего начинаетсяподъем погружающего...

Номер патента: 1474312

Опубликовано: 23.04.1989

Авторы: Ивашев, Маркелов, Морозов, Сосонкин

МПК: F02M 65/00

Метки: внутреннего, двигатель, начала, отметчик, подачи, сгорания, топлива

...между импульсами впрыска) через один из входов переключателя поступает на опорный вход блока 5. При достижении сигналом уровня 1.1 з срабатывает блок 5, на его выходе появляется единичный импульс (фиг. 2 б), который поступает на управляющий вход переключателя 8 и переключает последний на более низкий уровень 1.12. При снижении сигнала давления до уровня 112 происходит обратное срабатывание блока 5 и переключатель 8 вновь устанавливает на опорном входе блока 5 высокий уровень 11 з, В результате этого все последующие колебания сигнала давления не оказывают влияния на блок 5 и последний срабатывает только один раз за период впрыска топлива,Импульс с выхода блока 5 через элемент ИЛИ 10 поступает на вход одновибратора 11, который формирует...

Номер патента: 1472969

Опубликовано: 15.04.1989

Авторы: Еланцев, Маркелов, Сорокоумов

МПК: H01H 49/00

Метки: контактов, механических, реле, характеристик, электромагнитного

...с генератора 5, Положительный сигнал 36 свыхода формирователя 8 через инвертор 13 поступает на один иэ входоввторого элемента И 12, При этом инвертор 13 осуществляет преобразование положительного сигнала с уровнем потенциала "1" в сигнал "О",который блокирует прохождение задержанных в элементе задержки 1 О сигна"лов с токоограничивающего элемента5 . 14717 на вход частотного дискриминатора 14.Элемент задержки 10 необходим длязадержки появления импульсов с токоограничивающего элемента 17 на.первом входе второго элемента И 12 допрохождения сигналов через первыйформирователь импульсов 7, первыйэлемент задержки 9, первый элементИ 11, второй формирователь импульсов 8 и инвертор 13. Тем самым устра.няется возможность прихода на частотный...

Номер патента: 1463248

Опубликовано: 07.03.1989

Авторы: Болонкин, Зотов, Маркелов

МПК: A61B 17/00, A61B 17/56

Метки: лечения, нижней, перекрестным, прикусом, прогнатии, сочетании, хирургического

...мышцы. Последнюю остеотомом отделяют от челюсти. Скелетируют ветвь челюсти до верхней ее трети. Выполняют межкортикальную остеотомию ветви с овальным распилом наружной кортикальной пластинки в области угла и горизонтальным выше нижнечелюстного отверстия - внутренней кортикальной пластинки. С помощью специального остеотома разъеза между фовидный демт на сторонеей челюсти кпротивоположельные мышцпереносятсяируются с оя косметичесацию подбордоступом.етричная фна кортикалдисбаланс илевания.1463248 Формула изобретения Составп 1 ель М. 1 ознякРедактор Н. Тупица Тек реп И. Верес Корректор Л. ПатайЗаказ 623/6 Тираж 644 1 одписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР3035, Москва, Ж - 35, Раушская наб., д....

Номер патента: 1460634

Опубликовано: 23.02.1989

Авторы: Боголюбов, Гохфельд, Лесохин, Лукина, Маркелов, Новоселова, Овинников

МПК: G01M 3/26

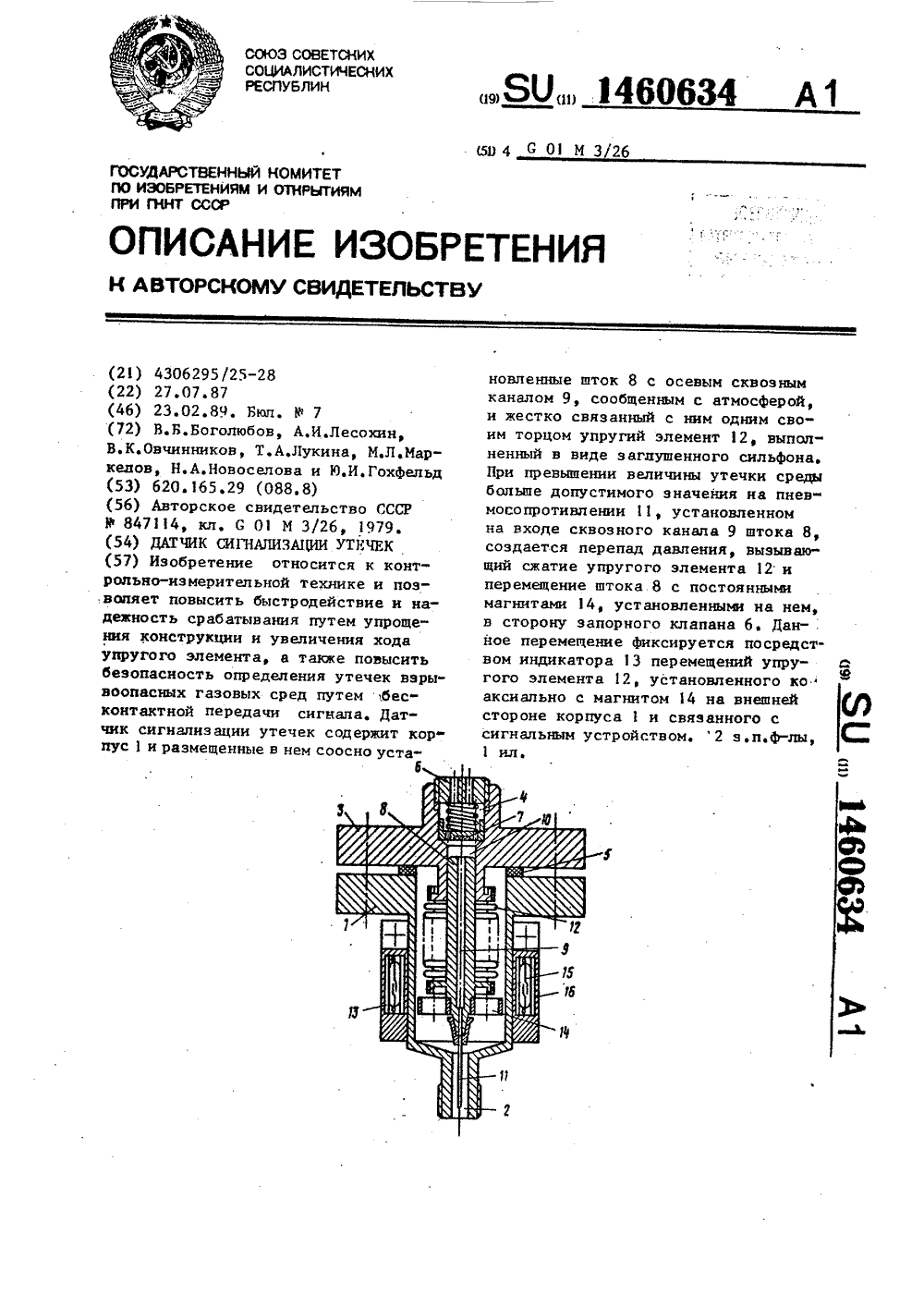

Метки: датчик, сигнализации, утечек

...среды, выполнен в виде заглушенного сильфона, коаксиапьно установленного на штоке 8 и одним торцом жестко закрепленного на нем, а другим торцом - на крышке 2.Индикатор 13 перемещений упругого элемента 12 размещен на внешней стороне корпуса 1, Для обеспечения бесконтактной передачи сигнала приопределении утечек взрывоопасных га"эовых сред, что позволяет в этомслучае повысить безопасность контроля, датчик снабжен постоянными магнитами 14, закрепленными на штоке 8 состороны его свободного торца, а индикатор 13 перемещений упругого элемента 12 выполнен в виде магнитоуправляемых посредством герметиэированныхконтактов 15 (для блокировки сигнала) герконов 16, размещенных коаксиально магнитам 14 на внешней стороне корпуса 1, что...

Номер патента: 1451719

Опубликовано: 15.01.1989

Авторы: Бурым, Горбенко, Маркелов, Сныткин

МПК: G06F 17/00

Метки: имитостойких, информации, кодек, передачи, помощью, последовательностей, сигналов, сложной, формы

...поля Галуа, вход 23 подачи сигнала начала работы, второй выход 24 признака окончания режима генерации элементов поля, блок 25 умножения, регистр 26 сдвига, счетчик 27 элементов, группу элементов И 28,первый 29 второй 30, третий 31, четвертый 32 и пятый 33 элементы эадержки, первый 34, второй 35 и третий 36 элементы ИЛИ, элемент И 37, первый 38, второй 39 и третий 40 элементы,И-НЕ, дешифратор 41, распределитель42 импульсов, первый 43 и второй 44 элементы ИЛИ и элемент И 45 блока 5выдачи дискретных частотных сигналов,генератор 46 тактовых импульсов делитель 47, группу 48 генераторов эталонных частот, элементы 49 коммутации, коммутатор 50 каналов блока 5 выдачи дискретных частотныхсигналов, аналого-цифровой преобразователь...

Номер патента: 1435859

Опубликовано: 07.11.1988

Авторы: Маркелов, Мороз, Потапов, Савельев

МПК: F15B 19/00

Метки: гидропередач, двух, испытаний, объемных, регулируемых, стенд

...суммирующий блок 16, а именно в сумматоры 21 и 22, в пропорциональные преобразователи 14 и 15, причем на вход пропорционального преобразователя 14 подается сигнал в виде суммы напряжений У+ Уь а на вход преобразователя 15 - в виде разности напряжений У - У (из-за имеющегося между задатчиком 18 и преобразователем 15 инвентора 23),Преобразованные электрические сигналы с пропорциональных преобразователей 14 и 15 поступают на органы 19 и 20 регулирования производительности гидронасосов 5 и 6 гидропередач 7 и 8 соответственно. Причем положение органов 19 и 20 регулирования определяется как где К - коэффициенты пропорциональности или крутизна пропорционального преобразователя.При этом параметры скорости вращения гидромоторов ои...

Номер патента: 1413265

Опубликовано: 30.07.1988

Автор: Маркелов

МПК: F03D 9/02

Метки: ветроэнергетическая

...1 в виде двух гидравлически связанных между собой емкостей 16 и 17 с большим и меньшим уровнями жидкостей, первая из которых размещена под второй и подключена к выходу каждого компрессора 1.Кроме того, установка снабжена баком 18 с жидкостью и расположенными в его нижней части направляющими 19, а пневмодвигатель 3 вьшоннен в виде размещенного в направляющих 19 бака 18 вверх дном 20 стакана 21, полость которого подключена к аккумулятору 2 сжатого воздуха, и штока 22, эксцентрично связанного с дном 20 стакана 21 при помощи шарнира 23.Каждый компрессор 1 и пневмодвигатель 3 соединены с аккумулятором сжатого воздуха 2 при помощи трубопроводоз 24 -26. Формирователи дискретного потока и ветро-силовой привод размещают перед аккумулятором...

Номер патента: 1411175

Опубликовано: 23.07.1988

Авторы: Маркелов, Сисев, Чернявский

МПК: B60L 15/20

Метки: многодвигательным, средства, транспортного, электроприводом

...преобразован - ное рассогласование токов на выходе регулятора 7 тока изменяет свою полярность, что приводит к изменению состояния нуль в орга 18 и исчезновению сигнала на его выходе, После этого элемент НЕ 2 перекгючает элект. ропривод через блок 36 управления в режим торможения, При восстановлении положительного рассогласования скоростей, а затем и положительного сигнала на выходе регулятора 7 тока электроприводу задается режим тяги,При разгоне и торможении электро - привод работает, как правило, с повышенным моментом нагрузки, который может превысить предельный момент по условиям сцепления колес с рельсами. После этого развиваемый одним или несколькими электродвигателями момент становится больше момента, фактически передаваемого...

Номер патента: 1401167

Опубликовано: 07.06.1988

Авторы: Бабаев, Загашвили, Игнатов, Маркелов, Мороз, Савельев

МПК: F15B 19/00

Метки: гидропривода, диагностики, состояния, технического

...показателей технического состояния и 15 характеристик объекта нагружежения.Соотношения, связываюшие (, и ( характеристического полинома переда" 20 точных Функций (1) и (2) с диагностируемыми параметрами имеют вид 25 и" р)(1+ы".,+ы-.,) + гы(ы)("., ++ 272 И(од)где о - параметр функций Лаггера.Исключение из уравнений (9) пере менных ( и о даст кубическое уравнение относительно переменной ь (:(10) Учитывая соотношениямежду величина ми Ът(о),Ът(С), Ыо (С) И ( (оС), коэфВ 0 фнциентами разложениявесовой функции системы в ряд Лаггера(4)г 1 ггде- конструктивная постояннаяобъемного гидродвигателя, например характерный объемаксиально-поршневого гидромотора;1 - приведенный к валу гидромотора момент инерции объектанагружения;С -...
