Датчик сигнализации утечек

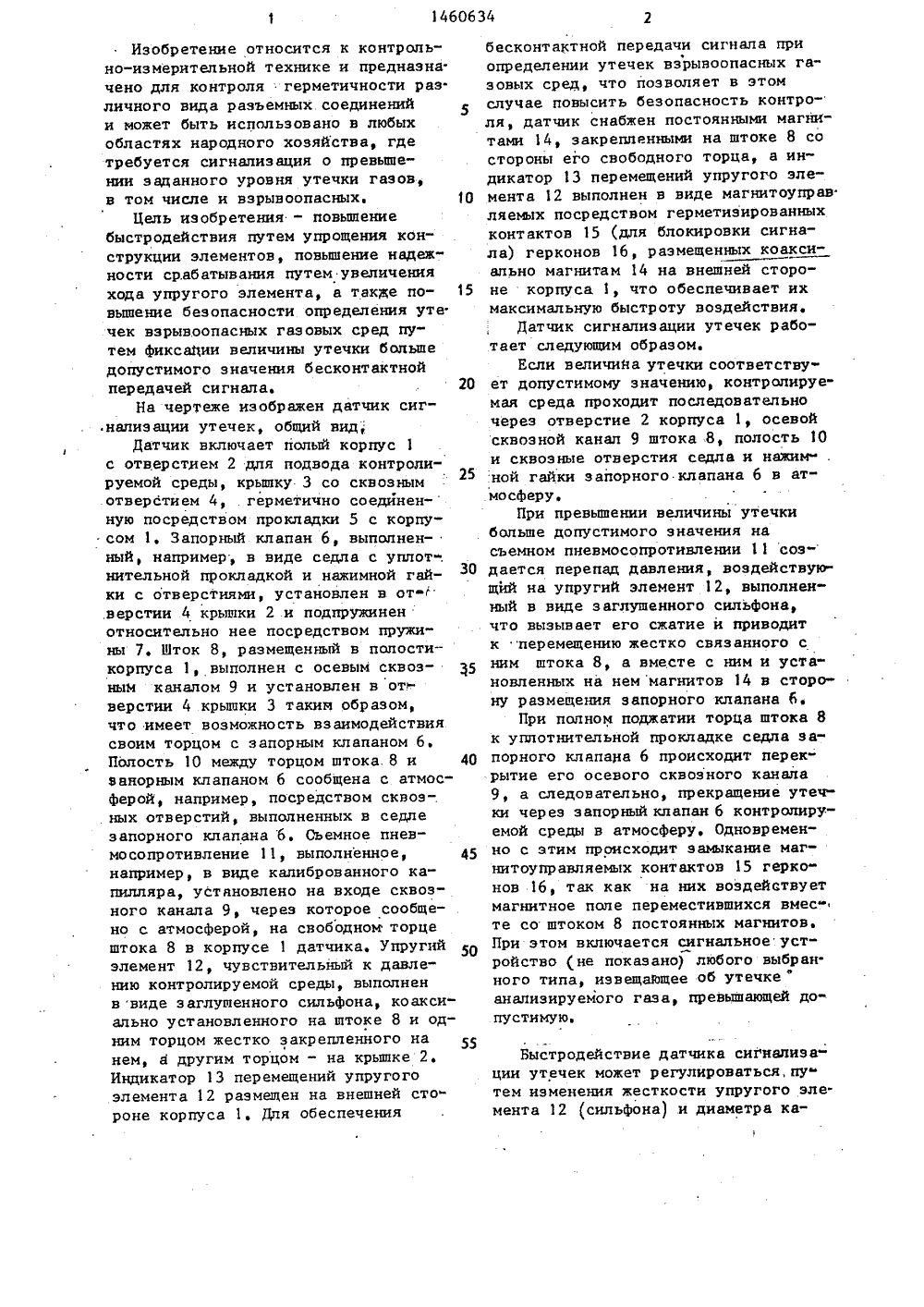

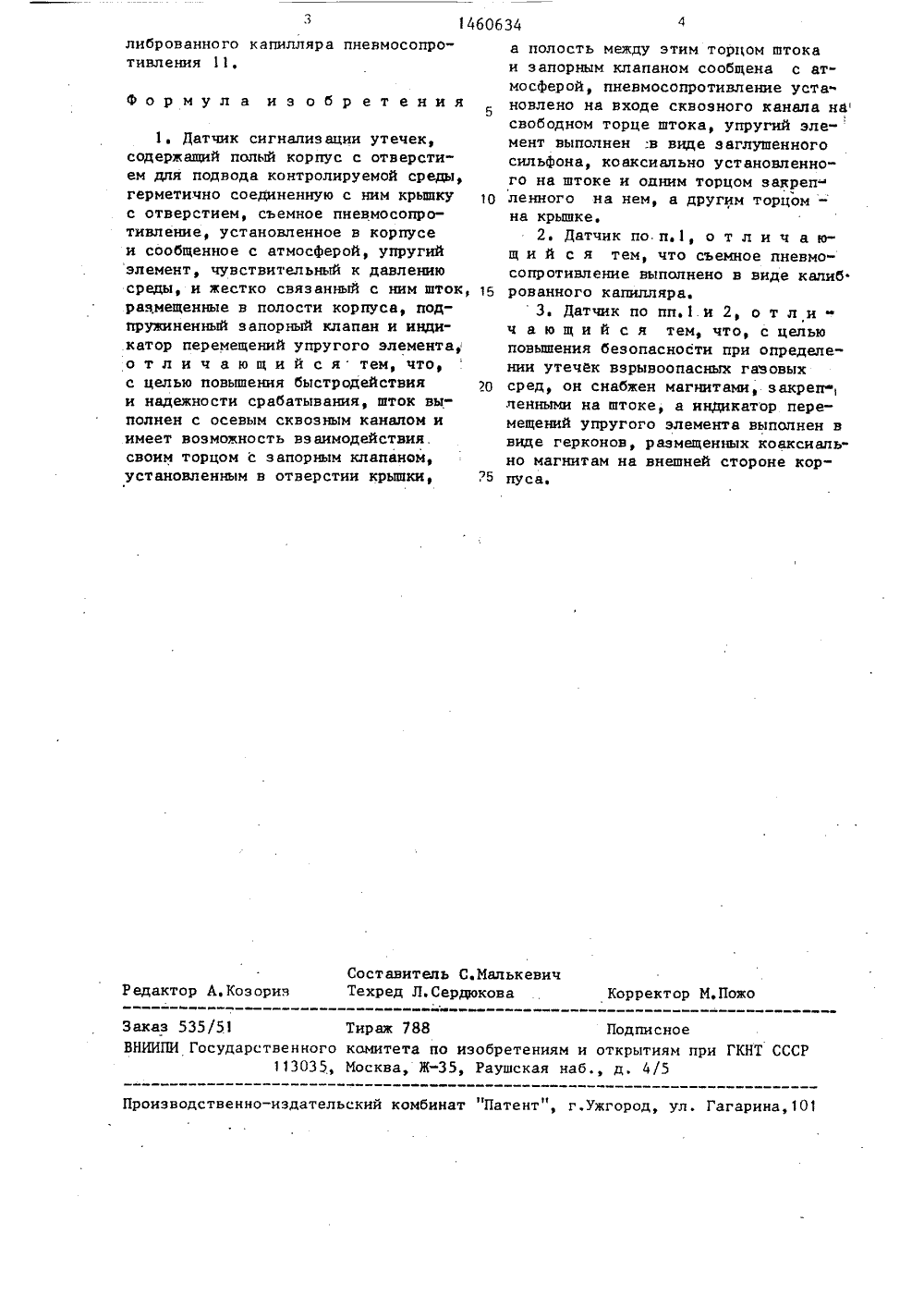

(504 С 0 ПИСАНИЕ ИЗОБРЕТЕНВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТ(2) 4306295/25-28 (22) 27.07.87 (46) 23.02,89, Бюл. Р 7 (72) В.Б.Боголюбов, А.И.Лесохин, В.К.Овчинников, Т.А.Лукина, М.Л,Маркедов, Н.А.Новоселова и И.И.Гохфельд (53) 620.165.29 (088.8) (56) Авторское свидетельство СССР У 847114, кл. С 01 М 3/26, 1979. (54) ДАТЧИК СИГНАЛИЗАЦИИ УТКЧЕК (57) Изобретение относится к контрольно-измерительной технике и позволяет повысить быстродействие и надежность срабатывания путем упрощения конструкции и увеличения хода упругого элемента, а также повысить безопасность определения утечек вэры воопасных газовых сред путем ,бесконтактной передачи сигнала. Датчик сигнализации утечек содержит кор цус 1 и размещенные в нем соосно уста 6 новленные шток 8 с осевым сквозным каналом 9, сообщенным с атмосферой, и жестко связанный с ним одним своим торцом упругий элемент 12, выполненный в виде заглушенного сильфона. При превышении величины утечки среды больше допустимого значения на пневмосопротивлении 11, установленном на входе сквозного канала 9 штока 8, создается перепад давления, вызывающий сжатие упругого элемента 12 и перемещение штока 8 с постоянными магнитами 14, установленными на нем, в сторону запорного клапана 6. Дан-, ное перемещение Фиксируется посредством индикатора 13 перемещений упру- а гого элемента 12, установленного ко аксиально с магнитом 14 на внешней стороне корпуса 1 и связанного с сигнальным устройством. 2 э.п.ф-лы, С 1 ил.ФЩ10 20 Изобретение относится к контрольно-измерительной технике и предназна. чено для контроля герметичности раз. личного вида разъемных. соединений и может быть использовано в любых областях народного хозяйства, где требуется сигнализация о превышении заданного уровня утечки газов, в том числе и взрывоопасных.Цель изобретения - повышение быстродействия путем упрощения конструкции элементов, повышение надежности срабатывания путем увеличения хода упругого элемента, а также по вышение безопасности определения уте чек взрывоопасных газовых сред пу" тем фиксации величины утечки больше допустимого значения бесконтактной передачей сигнала.На чертеже изображен датчик сиг налиэации утечек, общий вид,:Датчик включает полый корпус 1 с отверстием 2 для подвода контролируемой среды, крышку 3 со сквозным отверстием 4, . герметично соединен- ную посредством прокладки 5 с корпусом 1, Запорный клапан 6, выполненный, например, в виде седла с уплот-. нительной прокладкой и нажимной гайки с отверстиями, установлен в отверстии 4 крышки 2 и подпружинен относительно нее посредством пружины 7. Шток 8, размещенный в полости - корпуса 1, выполнен с осевым сквоз ным каналом 9 и установлен в от- верстии 4 крышки 3 такии образом, что имеет возможность взаимодействия своим торцом с запорным клапаном 6.Полость 10 между торцом штока 8 и 40 занорным клапаном 6 сообщена с атмосферой, например, посредством сквоз-.ных отверстий, выполненных в седле запорного клапана 6. Оьемное пневмосопротивление 11, выполненное, 45 например, в виде калиброванного капилляра, установлено на входе сквозного канала 9, через которое сообщено с атмосферой, на свободном торце штока 8 в корпусе 1 датчика, Упругий элемент 12, чувствительный к давлению контролируемой среды, выполнен в виде заглушенного сильфона, коаксиапьно установленного на штоке 8 и одним торцом жестко закрепленного на нем, а другим торцом - на крышке 2.Индикатор 13 перемещений упругого элемента 12 размещен на внешней стороне корпуса 1, Для обеспечения бесконтактной передачи сигнала приопределении утечек взрывоопасных га"эовых сред, что позволяет в этомслучае повысить безопасность контроля, датчик снабжен постоянными магнитами 14, закрепленными на штоке 8 состороны его свободного торца, а индикатор 13 перемещений упругого элемента 12 выполнен в виде магнитоуправляемых посредством герметиэированныхконтактов 15 (для блокировки сигнала) герконов 16, размещенных коаксиально магнитам 14 на внешней стороне корпуса 1, что обеспечивает ихмаксимальную быстроту воздействия.Датчик сигнализации утечек работает следующим образом.Если величина утечки соответствует допустимому значению, контролируемая среда проходит последовательночерез отверстие 2 корпуса 1, осевойсквозной канал 9 штока 8, полость 10и сквозные отверстия седла и нажим" .ной гайки запорного клапана 6 в атмосферу,При превышении величины утечкибольше допустимого значения насъемном пневмосопротивлении 11 соз-дается перепад давления, воздействующий на упругий элемент 12, выполненный в виде заглушенного сильфона,что вызывает его сжатие и приводитк перемещению жестко связанного сним штока 8, а вместе с ним и установленных на нем магнитов 14 в сторону размещения запорного клапана 6.При полном поджатии торца штока 8к уплотнительной прокладке седла запорного клапана 6 происходит перек"рытие его осевого сквозного канала9, а следовательно, прекращение утечки через запорный клапан 6 контролируемой среды в атмосферу. Одновременно с этим происходит замыкание магнитоуправляемых контактов 15 герко"нов 16, так как на них воздействуетмагнитное поле переместившихся вмес"те со штоком 8 постоянных магнитов,При этом вкпючается сигнальное уст"ройство (не показано) любого выбран.ного типа, извещающее об утечке "анализируемого газа, превышающей до"пустимую. Быстродействие датчика сигнализации утечек может регулироваться,пу" тем изменения жесткости упругого элемента 12 (сильфона) и диаметра ка1460634 либрованного капилляра пневмосопро"тивления 11. Формула из обретения Составитель С.МалькевичТехред Л. Сердюкова Корректор М.Пожо Редактор А,Козориз Заказ 535/51 Тираж 788 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 1. Датчик сигнализации утечек, содержащий полый корпус с отверстием для подвода контролируемой среды, герметично соединенную с ним крышку с отверстием, съемное пневмосопротивление, установленное в корпусе и сообщенное с атмосферой, упругий элемент, чувствительный к давлению среды, и жестко связанный с ним шток размещенные в полости корпуса, подпружиненный запорный клапан и индикатор перемещений упругого элемента, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия и надежности срабатывания, шток выполнен с осевым сквозным каналом и имеет возможность взаимодействия. своим торцом с запорным клапаном, установленным в отверстии крышки,а полость между этим торцом штокаи запорным клапаном сообщена с атмосферой, пневмосопротивление установлено на входе сквозного канала насвободном торце штока, упругий элемент выполнен .в виде заглушенногосильфона, коаксиально установленного на штоке и одним торцом закреп 10 ленного на нем, а другим торцом "на крышке.2. Датчик по п.1, о т л и ч а ющ и й с я тем, что съемное пневмосопротивление выполнено в виде калиб.15 рованного капилляра.3, Датчик по пп.1 и 2, о т л ич а ю щ и й с я тем, что, с цельюповышения безопасности при определении утечек взрывоопасных газовых 70 сред, он снабжен магнитами, закреп,ленными на штоке, а индикатор перемещений упругого элемента выполнен ввиде герконов, размещенных коаксиаль"но магнитам на внешней стороне кор пуса
