Фазовый модулятор

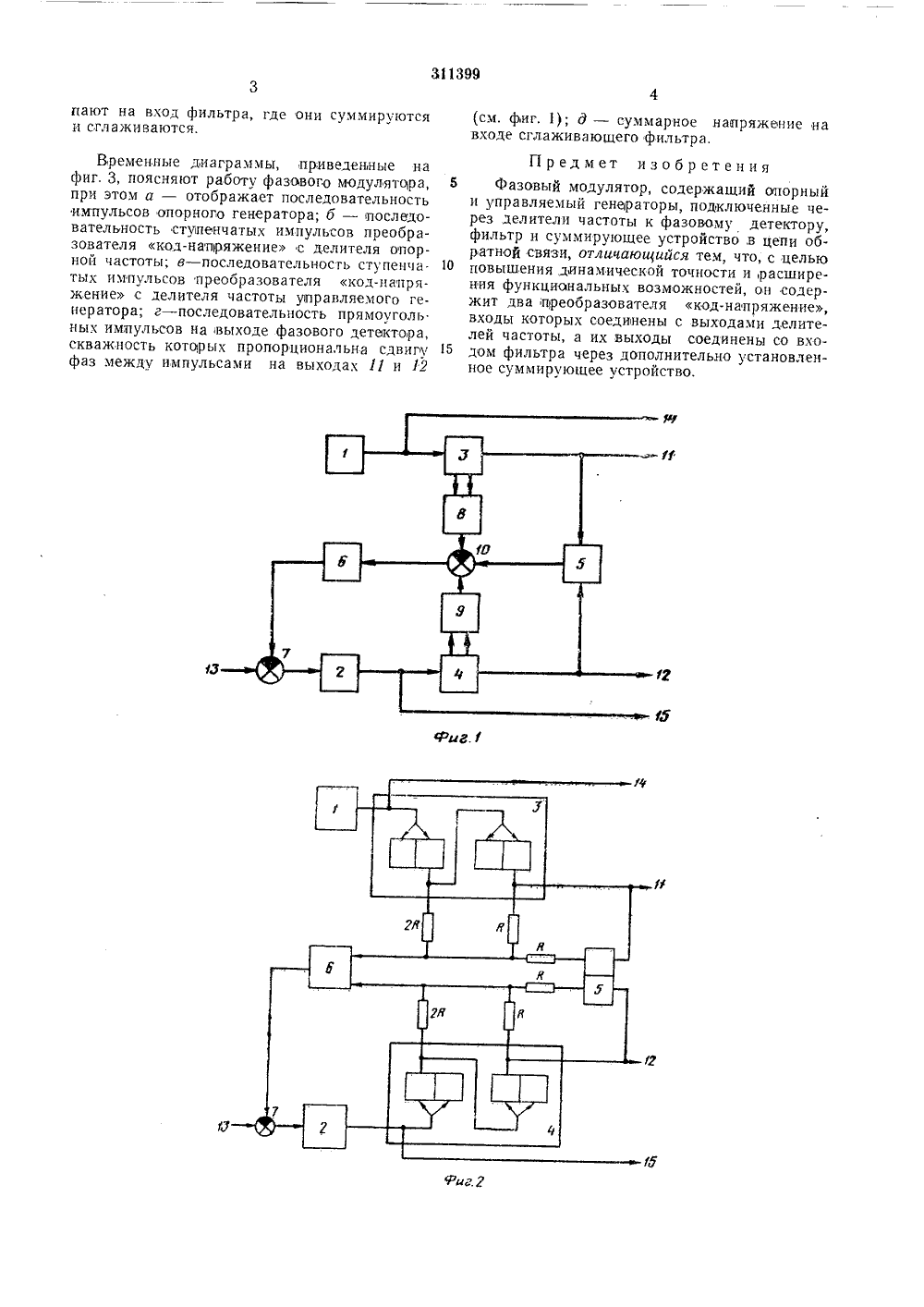

:Ю с.".О П И С А Н И Е ЗП 399 ИЗОБРЕТЕН ИЯ Союз СоветскихоциалистическихРеспублик ИДЕТЕЛЬСТВ К АВТОРСКОМ Зависимое от авт. свидетельствЗаявлено 21.%.1970 ( 1432697с присоединением заявки Ле --24) МПК Н 031 с 7/04 Комитет по делам изобретений и открытий при Совете Министров СССРгор итетв ллетень ЛЬ 24 Опубликовано 09.И И,1971. ДК 621.376,5(088.8 кования описания ЗО.Х 1.1971 Дата вторызобре 1 ения А. К. Клименко, В. П. Лоншаков, В. С. фалалеев, М. К. Гайнутдинои Л. М. Гамбург Заявител ОВЫЙ МОДУЛЯТ Изобрете тики, а имен управления, носигся к области автомасистемам автоматического Известен фазовый модулятор, содержащий опорный и управляемый генераторы, линейный фазовый детектор и два делителя частоты с одинаковым коэффициентом деления, включенных между генераторами и входами фазового детектора, и сглаживающий фильтр. Однако эти модуляторы имеют пониженную динамическую точность и малую полосу схватывания,Предлагаемый фазовый модулятор содержит два преобразователя код-напряжение, входы которых соединены с ячейками делителя, а выходы соединены со входом фильтра через суммирующее устройство, на которое ,поступает выходной сигнал фазового детектора. Благодаря такому построению схемы фазового модулятора амплитуда пульсаций,на входе фильпра уменьшается в и раз (и-коэффициент деления делителей частоты), а частота пульсаций будет равна .входной частоте делителей, что значительно снизит постоянную времени фильтра.На фиг. 1 изображена блок-схема фазового модулятора; на фиг. 2 - пример реализации предлагаемого фазового модулятора, где в качестве преобразователей код-напряжение и суммирующего устроиства применены сопротивления Я и 2 Р, подключенные к ячейкам делителей и фазовому детектору; на фиг, 3 -временные диаграммы работы фазового модулятора для схемы, приведенной на фиг, 2.На чертежах приняты следующие условныеобозначения; 1 - опорный генератор; 2 - управляемый генератор; 8, 4 - делители частоты с одинаковым коэффициентом деления; 5 -10 фазовый детектор; б - фильтр; 7 - суммирующее устройство в цепи обратной связи; 8,9 - преобразователи код-,напряжение; 10 -суммирующее устройство; 11, 12 - выходынизкочастотных последовательностей импуль 15 сов, сдвинутые по фазе друг относительно друга; 18 - вход суммирующего устройства и14, 15 - выходы высокочастотных последовательностей импульсов,Фазовый модулятор работает следующим20 образом.Разность сигналов с выхода фильтра б ивходного сигнала 18 изменяет частоту управляемого генератора 2, и, следовательно, фазувыходных сигналов выходов 14, 15 и 11, 12 до25 тех пор, пока сигнал с выхода фильтра б небудет равен входному сигналу И. Сигналы сделителей частоты 8 и 4, опорного и управляемого генераторов поступают на преобразователи код-налряжение 8, 9 и фазовый детек 30 тор 5, а выходные сигналы последних посту311399 У пают на вход фильтра, где они суммируютсяи сглаживаются. Временные диаграммы, приведенные на фиг. 3, поясняют работу фазового модулятора, 5 при этом а - отображает последовательность импульсов опорного генератора; б - последовательность ступенчатых импульсов преобразователя код-нап 1 ряжение с делителя опорной частоты; в в последовательнос ступенча. 10 тых импульсов преобразователя код-напряжение с делителя частоты управляемого генератора; г в последовательнос прямоуголь ных импульсов на выходе фазового детектора, скважность кото 1 рых пропорциональна сдвигу 15 фаз между импульсами на выходах 11 и И(см, фиг. 1); д - суммарное налряжение навходе сглаживающего фильтра,Предмет изобретенияФазовый модулятор, содержащий опорный и управляемый генераторы, подключенные через делители частоты к фазовому детектору, фильтр и суммирующее устройство в цепи обратной связи, отличающийся тем, что, с целью повышения динамической точности и,расширения функциональных возможностей, он содержит два преобразователя код-напряжение, входы которых соединены с выходами делителей частоты, а их выходы соединены со входом фильтра через дополнительно установленное суммирующее устройство.311399 Составитель Ю, И, СемушкинТехред Л. Я. Левика Корректор Л Редактор Е. Г. Гонча ип. Харьк. фил, пред. Патент Заказ 388/13 ЬЬ Изд. М 1095 Тираж 473ЦН 11 ИПИ Комитета по делам изобретений и открытий при СоветеМосква, Ж, Раушская иаб., д. 4/5 Подписное тиипстров СССР
