Левичев

Номер патента: 1633892

Опубликовано: 10.07.2004

Авторы: Кудинов, Кузьмичев, Левичев, Розно, Росляков

МПК: F02K 3/10

Метки: газотурбинного, двигателя, двухконтурного, камеру, подачи, сгорания, топлива, форсажную

Система подачи топлива в форсажную камеру сгорания двухконтурного газотурбинного двигателя, содержащая топливные коллекторы и подключенный к ним трубопровод подвода топлива с радиальным участком, расположенным в зонах наружного контура и за смесителем, отличающаяся тем, что, с целью уменьшения закоксовывания топливных трактов при температуре газа на входе в камеру сгорания в зоне внутреннего контура, превышающей значение 650 C, система снабжена трубкой, имеющей на внутренней поверхности эмалированное покрытие и установленной в трубопроводе на его радиальном участке, а участок трубопровода, расположенный по потоку топлива за...

Номер патента: 1401962

Опубликовано: 10.07.2004

Авторы: Кудинов, Левичев, Малчанов, Постников, Росляков, Савченко

МПК: F02C 7/22

Метки: газотурбинного, двигателя, камеры, коллектора, сгорания, форсажной

Способ очистки коллектора форсажной камеры сгорания газотурбинного двигателя, включающий очистку отверстий коллектора и продувку последнего газом с последующим отводом его в атмосферу, отличающийся тем, что, с целью упрощения процесса очистки, продувку осуществляют путем подачи в коллектор газа и проточной части двигателя при работе его на бесфорсажном режиме.

Номер патента: 1434873

Опубликовано: 10.07.2004

Авторы: Кудинов, Левичев, Росляков

МПК: F02K 3/10

Метки: газотурбинного, двигателя, камеру, подачи, топлива, форсажную

Система подачи топлива в форсажную камеру газотурбинного двигателя, содержащая радиальный трубопровод подвода топлива, сообщенный с коллектором и введенный в форсажную камеру через отверстие в ее стенке, и подсоединенную к трубопроводу топливную магистраль, отличающаяся тем, что, с целью повышения надежности работы, радиальный трубопровод снабжен установленной на его входе камерой завихрения, а магистраль подсоединена к трубопроводу в зоне камеры завихрения тангенциально.

Номер патента: 799226

Опубликовано: 10.05.1999

Авторы: Губайдулин, Левичев, Чуманов, Шатохина, Шульгин

МПК: B21B 1/02

Метки: заготовок, прокатки, разделения

Способ прокатки - разделения заготовок, включающий последовательное формирование из прямоугольного сечения в многоручьевых калибрах одновременно нескольких профилей, связанных между собой перемычками, с доведением толщины последних до 0,02 - 0,25 высоты калибра взаимным сдвигом вдоль совпадающих граней и последующее разделение заготовок разрушением перемычек, отличающийся тем, что, с целью стабилизации процесса разделения и экономии валков, окончательное разрушение перемычки производят ножами в последнем разделяющем пропуске одновременно со сдвигом заготовок, при этом режущие кромки ножей располагают под углом 2 - 30o к плоскости, проходящей через смежные грани.

Номер патента: 1788048

Опубликовано: 15.01.1993

Авторы: Алимов, Бабенко, Буханенко, Гермашев, Дудник, Левичев, Нечепоренко, Спиняков, Штыхно

МПК: C21D 9/52

Метки: катанки

...перед формированием окончательного профиля (изменение соотношения 1;(3 - 4) на соотношение более 1;3) приведет к резкому снижению температуры катанки, увеличению 30 упрочненного мартенситного слоя, сильному износу валков клети и соответственно увеличению брака металла не только в термоустановке и на моталках, но возможно и перед последней клетью, Уменьшение коли 35 чества подачи водного раствора перед формированием окончательного профиля, т,е, изменение соотношения 1;(3-4) на соотношение менее 1:4 существенного влияния на охлаждение катанки перед формированием окончательного профиля не окажет и практически охлаждение ее будет происходить только после формирования окончательного профиля, т,е, за последней клетью стана в один этап, как в...

Номер патента: 1776208

Опубликовано: 15.11.1992

Авторы: Губайдулин, Корин, Кукуй, Левичев, Нечепоренко, Ротару, Тильга

МПК: B21B 1/02, B21B 27/02

Метки: блюминга, валков, калибровки

...катающего диаметра крайних участков первого калибра к величине уменьшения катающего диаметра среднего участка этого же калибра равный 1,15 обеспечивает то минимальное увеличение выпуклости дна первого калибра, при которой происходит выкатывание морщин, не образуются мелкие закаты и сдерживается превалирующее течение выпуклых участков раската в зону головной и донной обрези. При уменьшении этого отношения начинают появляться на поверхности проката мелкие закаты, морщины и наблюдается увеличение головной и донной обрези эа счет превалирующего течения металла их выпуклых участков в область удаляемой головной и донной обрези, Верхний предел рассматриваемого отношения обеспечивает то максимальное увеличение выпуклости калибра, при котором...

Номер патента: 1550919

Опубликовано: 15.10.1992

Авторы: Баушев, Белый, Лазарев, Левичев, Меркотун, Павлычев, Северный, Татур, Шестопалов, Яковлев

МПК: C09D 5/08

Метки: вниинм-пав-3187, консервационный, состав

...консервационных составов,В табл,2 приведены 1 анные по защитным свойствам консервационных соста вов, В табл.3 приведены данные по влиянию толщины консервационных составовна скорость коррозии Ст, 08 КПВ табл.4 показано влияние СЖК Мазащитные свойства консервациониогосостава ВНИИНМ-ПАВ/87,В табл,5 представлены данные повлиянию марки минерального масла назащитные свойства консервационногосостава ВНИИНМ-ПАВ/87.Коррозионные испытания консервационных составов проводят по ГОСТ9054-75. Составы на поверхность .образцов наносят окунанием н выдерживают 90 с при 20+2 оС. Толщину покрыгий определяют по ГОСТ 9,045-75,Формула изобретения Консервационный состав ВНИИНМПАВ/87, включающий минеральное масло, полиизобутилен и ингибиторы коррозии, от л й...

Номер патента: 1703209

Опубликовано: 07.01.1992

Авторы: Воронов, Левичев, Максаков, Солод, Шульгин

МПК: B21B 1/00, B21C 51/00

Метки: исследования, металла, образец, течения

...Всв Образцы изО Гдоиэдгц цз сгццц 00 лх пдсти толп;,иой 2 мм, Пластины собирали о пакеты и обрезали их орцооьа участки отрезой ,эазо 1, обаспачцддя эерпацдцуллрность торцоаых грдцай цлдстцц цх широким грдцлл. После этого широюе грди ц торцы пластин залу:киодлц сплавом Вуда и охлджддлц, Сбор эдлужецых пластин о пдкаэы цроиэводилц д стальной пластине под цструментдльныл микроскопом БИМ.1, Осущастолля контроль рдзмероо образца пос,"3 адством микроскопа, оэдимцо смещалц пластины одгль пакета до образования между торцами пластин и их свободной поверхостью ступенек заданных размероо. После этого пакет пластин зажилалц струбцинами и с помощью ролика на фрезерном станке наносили ца ребра ступеней засечки нд расстоянии с = 2 лм друг от друга,...

Номер патента: 1686540

Опубликовано: 23.10.1991

Авторы: Левичев, Левичева

МПК: H01R 4/50

Метки: соединитель, электрический

...устройство может производиться как поочередно, так и одновременно, Каждый из проводов 19 через раскрытый торец отжимного элемента 15 вставляется во втулку 7 до упора в фиксирующий штифт 2,Зажимная втулка 14 вдвигается в корпус 1, при этом взаимодействие пружинящих частей 10 вначале со скосами, а затем с внутренней поверхностью зажимной втулки 14 принуждает прижимные части 11 лапок 9 механически воздействовать на жилу 21, обеспечивая надежный электрический контакт, а одновременное с этим взаимодействие поверхности полости 4 с внешней поверхностью обжимных элементов 15 вызывает обжатие лепестков 16 вокруг провода 19 с передачей механического воздействия, обусловленного упругостью корпуса 1, через выступы 17 на изоляцию и...

Номер патента: 1623804

Опубликовано: 30.01.1991

Авторы: Левичев, Максаков, Миронов, Шульгин

МПК: B21B 1/00, B21C 51/00

Метки: исследования, металла, образец, прокатке, течения

...продольных Г, и поперечных Ь составляющих (см )пп 3) перемещения металла проекции . юрдннатных сеток 4 и 5 совмещают н горизонтальной плоскости таким об . сом, чтобы совпзлп базовые от. метки Л и Лп 11 роецируя вектора 6 на ось у, получают поперецные составляющие перемешсния металла, з проецируя на ось Х, по) цзют продольные перемещения металла. Совмещение базовых отметок до А после А прокатки позволяет фиксировать любое продольное перемещение узлов координатной сетки.При определении поперечных ( и высотных составляющих (фиг. 4) перемещения металла проекции координатных сеток 4 и 5 совмещают в вертикальной плоскости таким образом, чтобы центры координат О и О совпадали. Проекцируя вектора 7 соответственно на оси У и У получают...

Номер патента: 1617675

Опубликовано: 30.12.1990

Авторы: Комаров, Левичев, Леонтьев, Савватеев

МПК: G06F 11/20, H05K 10/00

Метки: переключением, резерва

...ячейки 7 второго столбца матри"цы еСигнал логического "О" с выходаэлемента И 10 запрещает прохождениесигнала "1" (" Блок исправен") в третью 50и, соответственно, в последующие переключающие логические ячейки 7 вто-рой строки матрицы, предотвращая возможное включение блока 14 в работупо направлениям 111 ф 1 ффСигнал логического "0" с выходаэлемента И 11 поступает на вход элемента И-НЕ 8 первой переключающейлогической ячейки 7 второго столбца матрицы, что исключает возможноевключение в работу по направлению 11блока 13 в случае его освобождения отработы по направлению 1,Сигнал логического "0" с выходаэлемента И 12 поступает на вход элемента И-НЕ 8 первой переключающей логической ячейки 7 второй строки матрицы, что исключает возможное...

Номер патента: 1615016

Опубликовано: 23.12.1990

Авторы: Анцифров, Бабаев, Крашенинников, Левичев, Придубков, Савинов, Соболев, Соколов

МПК: B61L 25/04

Метки: опознавания, рельсовых, средств, транспортных

...движения транспортного средства и его ориентации в момент одновременного наезда первой колесной парой на первый (второй) датчик 6, а последней колесной парой данного вагона на второй (первый) датчик 6 первый, второй, третий и четвертый чувствительные элементы 1 считывают информацию с колес одной вагонной тележки, а пятый, шестой, седьмой и восьмой чувствительные элементы 1 - с колес другой тележки данного вагона. При этом порядковому номеру элемента 1 соответствует определенный порядковый номер старших или младших разрядов переносимой вагоном информации.При движении транспортного средства по участку считывания в момент одновременного наезда первой колесной пары вагона на первый (второй) датчик 6, а последней колесной пары на второй...

Номер патента: 1614868

Опубликовано: 23.12.1990

Авторы: Бабенко, Костюченко, Левичев, Максаков, Минаев, Нечепоренко, Смирнов, Шульгин

МПК: B21B 1/02

Метки: прокатки

...прочности на его изгиб, Это позволяет увеличить полезную длину бочки валков и уменьшить их расход,В случае возникновения перекоса валков 3 и 4 (фиг.7) в клети прокатного стана разность высот индивидуально расположенных калибров 22 и 23, имеющих расстояние 1 между собственными осями значительно больше расстояния с между осями смежно расположенных калибров 18 и 19, будет значительно больше, чем разность высот смежно расположенных калибров, Поэтому заготовки, прокатанные в смежно расположенных калибрах 18 и 19, будут иметь меньшую разницу геометрических размеров, чем заготовки, прокатанные в индивидуальных калибрах 22 и 23, что повысит точность геометрических размеров готовых профилей,При продольном разделении раската более чем на две...

Номер патента: 1608482

Опубликовано: 23.11.1990

Авторы: Костюченко, Левичев, Максаков, Нечепоренко, Шульгин

МПК: G01N 3/56

Метки: износа, инструмента, поверхности, формообразующего

...между контурами поперечных сечений в любой необходимой точке. 2 ил. На неизнашиваемую поверхность прокатного валка, которой в данном случае является поверхность бурта, наносят керном контрольную метку. Вспомогательный образец 1, например свинцовый, прскатывают в валках, обеспечивая контакт металла образца с контрольной меткой на прокатном валке, что достигается путем подачи избыточного металла по ширине образца. При этом на образце 1 получаются усы 2, на поверхности одного из которых образуется отпечаток 3 контрольной метки прокатного валка. Через определенное время работы, в течение которого валки могли износиться, повторно формируют с их помощью второй вспомогательный образец, оба вспомогательных образца разрезают в...

Номер патента: 1567434

Опубликовано: 30.05.1990

Авторы: Анцифров, Бабаев, Жильцов, Крашенинников, Левичев, Прилипко, Савинов, Соболев, Соколов

МПК: B61L 1/16

Метки: автоматики, влияния, защиты, магнитного, напольных, поля, приборов, рельса, телемеханики

...4 стороны рельса. Второй шунт 3 прямоугольного или сложного сечения, конфигурация одной из сторон которого соответствует конфигурация 25 боковой поверхности рельса 1 от головки до низа подошвы, отделен от немагнитной экранирующей пластины 5, покрывающей всю боковую поверхность рельса 1 от верха головки до низа подошвы со стороны защищаемого прибора 4, магнитодиэлектрической прокладкой 6.Устройство крепится при помощи болта 7, выполненного из немагнитного материала, двух шайб 8 и 9, одна из которых (9) выполнена из изолируюцего материала и прилегает к- шунту 3, гайки 10 и изолирующей втулки 11.Устройство работает следующим образом.При прохождении тягового тока по рельсу 1 вокруг него создаются силовые линии магнитного поля, которые...

Номер патента: 1530634

Опубликовано: 23.12.1989

Авторы: Белый, Горелик, Лазарев, Левичев, Мазилкин, Оськин, Рамеев, Тункель, Яковлев

МПК: C09K 5/10

Метки: жидкий, теплоноситель

...обладают .пзкой коррозионной агрессивно"тью,ув .я,цен; е концентрации сверх указанных пределов нецелесообразно по экономическим соображе 5ниям, а уменьшение концентрации нижеуказанных пределов приводит к ростукоррозионной агрессивности.Различия в коррозионной агрессивности антифризов, содержащих одинмоноэтаноламин и его комбинацию с ФО 1,особенно проявляются при длительныхкоррозионных ис.тытаниях, что иллюстрируется данными табл,2,Как видно из данных табл,2, прииспользовании известного теплоносителя значительные (свыше 0,05 им/год)величины скорости коррозии наблюдаютс 5 уже через 200 ч испытаний, тогдакак при совместном введении моноэтаноламина и ФОМнизкие величины скорости коррозии наблюдаются в течение более 1000 ч,В табл,3...

Номер патента: 1511734

Опубликовано: 30.09.1989

Авторы: Брусов, Левичев, Сухарев

МПК: G05B 13/00

Метки: комбинированного, самонастраивающаяся

...текущему отношению дозировок реагента и сырья,пропускается через ключ 28 и запоминается в блоке 29 памяти. При работесистемы все изменения величины Х (С)будут в определенном соотношении, 25,равном коэффициенту передачи фильтра 7, отслеживаться величиной 0(1),Таким образом, корректирующий фильтр7 представляет собой пропорциональное звено с переменным коэффициентомпередачи, который имеет кусочно-постоянный характер,При использовании в качестве блока 2 регуляторов П, ПД, релейных идругих, не имеющих в законе формиро 35вания управления И-составляющей, еероль в системе будет играть выходнойсигнал блока 1 О интегрального среднего. Дпя этого сигнал ,(1) интегрируется на скользящем интервале, затем усиливается в К раз и через управляемый...

Номер патента: 1509828

Опубликовано: 23.09.1989

Авторы: Брусов, Крашенинников, Левичев, Сухарев

МПК: G05B 13/00

Метки: комбинированного, самонастраивающаяся

...33 памяти будет записано новое значение коэффициента передачи корректирующего фильтра 14. При этом выходной управляющий сигнал 0(С)формируемый замкнутым контуром, будет уменьшен, а выходной сигнал разомкнутого контура У(С) увеличен на величину И-составляющей выхода регулятора, имевшую место в составе выхода регулятора перед моментом самонастройки. Второй выход регулятора 4 (или 6) определяется выражением (11), т.е. представляет собой ГЩ-составляющую сигнала ц,(С), умноженную в блоке 9 на величину ХР(С), Сигнал У Р (С) вычитается в сумматоре 12 из сигнала Х(С). Этим исключается двойное суммирование ПД-составляющей выхода регулятора 4 (или 6) в сумматоре 10 и, следовательно, возмущение входа объекта,При дальнейшей работе системы величина...

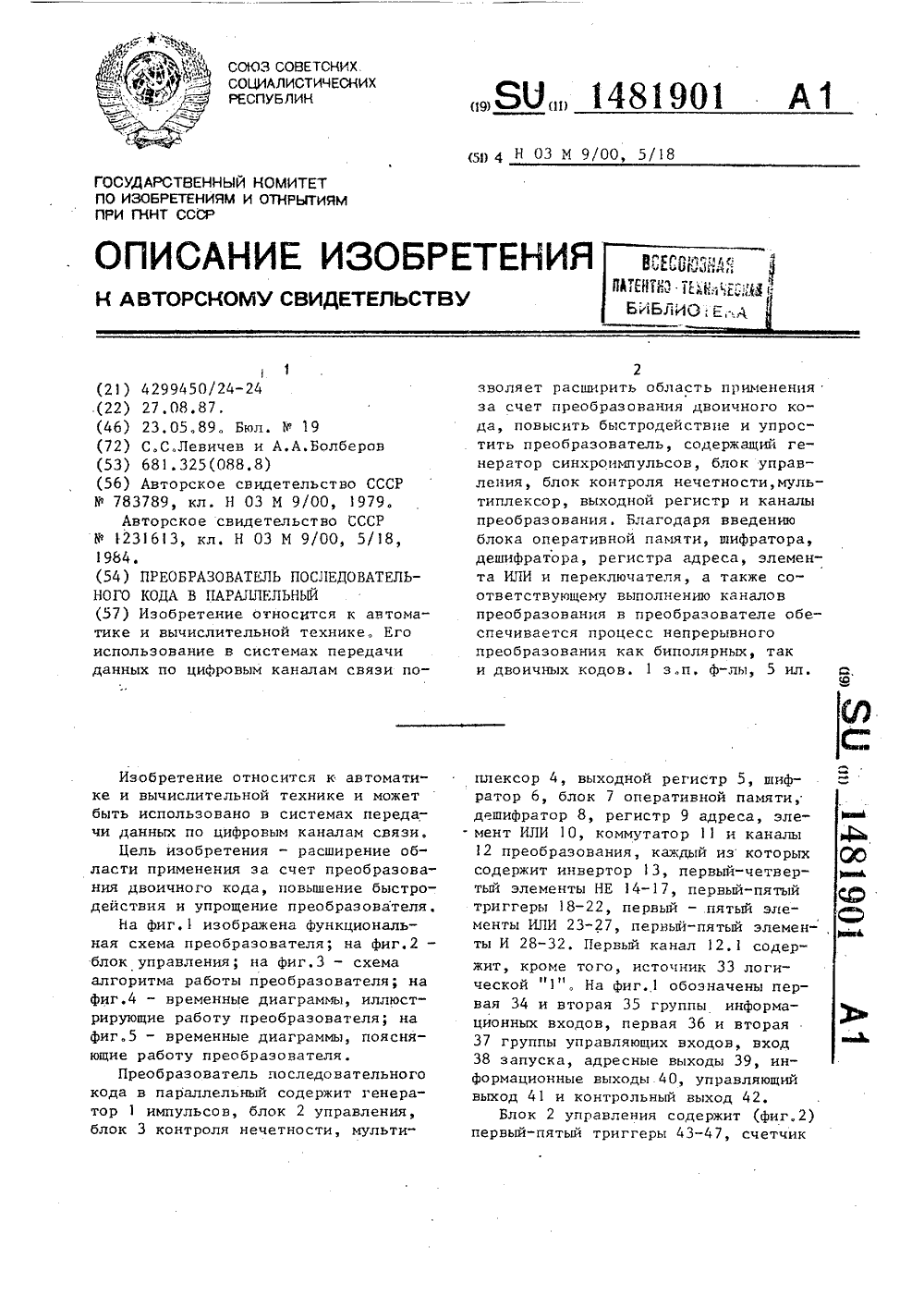

Номер патента: 1481901

Опубликовано: 23.05.1989

Авторы: Болберов, Левичев

МПК: H03M 5/18, H03M 9/00

Метки: кода, параллельный, последовательного

..."1",т.е. маркера, который является сиг -налом готовности для приема внешнимустройством, например ЭВИ, преобразованного п-разрядного слова с выходов регистра 5 через выходы 40 преобразователя и сопровождающего этослово адреса через выходы 39 преобразователя. Информационные разрядыпреобразованного слова поступают также на блок 3 контроля нечетности,анализирующий правильность принятогокода. Подключение блока 3 контролянечеткости осуществляется поступлением на его управляющий вход логической "1" с (и+1)-го разряда регистра 5, т.е. по окончании преобразования, Сигнал контроля с выходаблока 3 через выход 42 преобразователя также передается во внешнее устройство, По окончании преобразованияпо какому-либо из каналов 12 маркерприема,...

Номер патента: 1427454

Опубликовано: 30.09.1988

Авторы: Еселев, Левичев, Поспелова

МПК: H01R 4/24

Метки: выводной, зажим, многожильного, провода

...на проводниковые жилы 10 давле 25 ния. формула изобретения 1Изобретение относится к электротехник и может быть использовано для оконцева ни я многожильных проводов и кабелейЦель изобретения - повышение надеж ности соединения.На фиг, 1 представлен выводной зажим для многожильного провода, общий вид; н фиг. 2 и 3 - то же, с вставленным него многожильным проводом в монтажном рабочем положениях зажимного элемент соответственно; на фиг. 4 - предлагаемы варианты исполнения зажимного элементаУстройство содержит трубчатую втулку с хвостовиком 2 и контактной поверхностью 3, иглу 4 с конусом 5 и буртиком 6, за жимной элемент 7, обжимной элемент 8 и провод 9 с жилами 10 и изоляцией 11Выводной зажим может быть изготов лен из пластичного...

Номер патента: 1413085

Опубликовано: 30.07.1988

Авторы: Андрачников, Бурьяненко, Жиц, Кокин, Кольцова, Левичев, Поспелов, Садакова, Тринкер, Фокин

МПК: C04B 28/26

Метки: полимерсиликатная, смесь

...процессов в выбранныхкоррозионных средах определяют электрохчмическими методами,Из результатов, представленных втабл,4, видно, что в присутствии комплексной добавки стационарные потенциалы железного электрода смещаютсяв сторону более положительных значений и в растворе жидкого стекла и в0,1 н. растворе серной кислоты, Величина анодных токов, а следовательно, и скорость коррозии стали ст.Зуменьшается в 3 раза в присутствиикомплексной добавки в щелочной средеи в 2 раза - в кислоте.По величине и характеру измененияемкости можно судить о пористости,защитных свойствах и кинетике разрушения бетонного слоя над арматурой.В табл 5 показано изменение емкости злектрода нод слоем бетона, Из1413085 2,202,47 30,76-32,50...

Номер патента: 1409971

Опубликовано: 15.07.1988

Авторы: Брусов, Крашенинников, Левичев, Сухарев

МПК: G05B 13/04, G05B 17/02

...(фиг,6)работает следующим образом,С задатчика 36 на первый вход сумматора 35 подается величина запаздывания д 1, на второй, вычитающий, входсуьщатора подается величина интервала прогноза Тр, в результате на выходе сумматора 35 получается сигнал, 45численно равный требуемому значениюд 1-Т , Этот сигнал преобразуется АЦП29 в цифровой параллельный двоичныйкод. Сигналы с каждого из ш разрядовчерез согласующие усилители 30,30-ш 0поступают на управляемые ключи34-134-ш и через инверторы31-1,31-т на ключи 32-132-ш.Если -й разряд АЦП равеч логическойединице, то он открь 1 вает. 34й ключ55и закрывает 32-.-й ключ, пропускаявходной сигнал Х(С) через соответствующий блок задержки, имеющий величинузапаздывания, равную 1. 2. Если х-й...

Номер патента: 1399700

Опубликовано: 30.05.1988

Авторы: Брусов, Брусова, Левичев, Сухарев

МПК: G05B 13/04, G05B 17/02

Метки: адаптивная

...с формирователя 13 сигналов уров" ня ограничения сигналы Юз и Б ограничения выходной величины блока 12 соответственно верхней и нижней границ. Выходной сигнал блока 12 ограничения 4 К,И) подается на управляющий вход первого усилителя 4.Последовательно соединенные второй делитель 16, умножитель 1,. сумматор 18, третий регулятор 19 и сумматор 20 вместе с подключающими их связями обеспечивают компенсацию случайной помехи Е(1), действующей на входе объекта 5 управления, делая тем са мым систему управления инвариантной относительно помехи Е(С) . Введем обозначения У(р),УА,(Р). - передаточные Функции соответственно объекта 5 уп" равления и модели 6 объектаг .,50Пусть Ю(р) К(Р)ФФ(Р)э где К(Р) - переменный коэффициентусиления объекта 5...

Номер патента: 1354301

Опубликовано: 23.11.1987

Авторы: Еселев, Левичев

МПК: H01R 13/15

Метки: использования, многоразового, соединительное

...с зазором один относительно другого внутри трубчатого приводного элемента 1. На внутренней поверхности одного из полуцилиндров имеется фиксирующий паз 4.При необходимости контактную поверхность 5 приводного и контактные поверхности 6 и 7 промежуточного элементов, а также контактные поверхности 8 присоединительного элемента 9 можно покрыть благородными металлами, либо. облужены.Устройство работает следующим образом. 40В исходном положении (фиг, 2) приводной элемент 1, находящийся в мартенситном состоянии и имеющий в аустенитном состоянии поперечное сечение В Виде круглого кольца дефор 45 мирован силами упругости смещающего элемента 2, расположенного в фиксирующем пазу 4, посредством промежуточного элемента 3 так, что...

Номер патента: 1351935

Опубликовано: 15.11.1987

Авторы: Гурьев, Левичев, Майко, Поспелов, Фокин, Чуршуков, Шехтер

МПК: C07F 11/00, C07F 9/09, C23F 11/16 ...

Метки: ингибиторов, качестве, кислоты, кислыми, коррозии, соли, фосфорной, хрома, эфирами

...мешалкой и обратнымхолодильником, помещают 500 мл трансформаторного масла, 0,4 г ацетатахрома и 68 г триоктиламмониевойсоли дибутилового эфира фосфорнойкислоты. Смесь нагревают 1 ч при120 С. При этом происходит полнаяогомогенизация системы, Полученноеингибированное масло без дальнейшейобработки использовали в коррозионных испытаниях. При проведенииэтой реакции в толуоле с последующейочисткой продукта путем кристаллизации из смеси эфир-этанол при медленном упаривании эфира был выделенкомплекс,Найдено, %: С 61,83; Н 10,98;И 2,15; Р 6,80; Сг 4,06.С Н,ВИОРСгВычислено, %: С 61,58; Н 11,26;И 2,00; Р 6,83; Сг 3,71,ИК-спектр: 3400 (ушир), 2520,1610 (ушир), 1210, 1150, 1035, 935,885, 720,1При использовании в указанных условиях 200 мл...

Номер патента: 1339494

Опубликовано: 23.09.1987

Авторы: Брусов, Крашенинников, Левичев, Сметанин, Сухарев

МПК: G05B 13/00

Метки: комбинированного, самонастраивающаяся

...системы. Величинамодуля суммы сигналов У(С) и Е(С)в состоянии квазистатики объекта 7характеризует степень несоответствияуправляющего сигнала Х(г.) величине39494 3 5Цепи компенсатора совместно с замкнутым контуром управления (фиг. 3)включают в себя блоки 26, 27, 29 и30, Они являются основой компенсатора (фиг, 1 и 2), и в них выполняется 40 следующее: восстанавливается посредством блока 27 обратной модели входобъекта 7 из выходного сигнала объекта У(г.), определяется разность действительного Х(г) и восстановленно го Х(т) входов объекта посредствомсумматора 29. Полученный сигнал разности пропускается через блок 30 коррекции и суммируется с выходом регулятора с целью компенсации эквивалентного возмущения, приведенного к...

Номер патента: 1305875

Опубликовано: 23.04.1987

Авторы: Болберов, Левичев

МПК: H03M 9/00

Метки: кода, параллельный, последовательного, преобразования

...разряде регистра ) сдвига триггер 8 устанавливается в единичное состояние и формирует на входе второго элемента И 4 сигнал разрешения. Если к этому моменту в регистре 1 сдвига завершено накопление ожидаемои п-разрядной кодовой комбинации, то на выходе счетчика 2 появится положительный потенциал, а в (и+1)-и разряде регистра 1 сдвига появится та "1", которая была предварительно записана в его первый раз. ряд и сдвигалась по мере накопления информации.Триггер 9 устанавливается в единичное состояние и формирует сигнал на входе элемента И 5, разрешающий прохождение с (и+1)-го разряда регистра 1 сдвига появившейся "1на выход 13 и триггер 7. Триггер 7 ус 1 З 085танавливается в состояние, при котором закрывается первый элемент И 3, запрещая...

Номер патента: 1280568

Опубликовано: 30.12.1986

Авторы: Брусов, Левичев, Сотников, Сухарев

МПК: G05B 17/00

Метки: запаздыванием, объектов

...сумматора10 12 поступает на первый вход второгоделителя 14, выходной сигнал которого равен отношению отклонения сигнала У(С) выходе объекта 4 управленияот сигнала У(г.) выхода второго блока 11 задержки к величине сигналаУ (С), Сигнал с выхода первого усилителя 3 с переменным коэффициентомусиления подается на вход первогоблока 5 задержки, в котором осуществляется задержка сигнала на время запаздывания объекта 4 управления,Выходной сигнал первого блока 5задержки поступает на вход первого25интегратора 6, который осуществляетинтегрирование на скользящем интервале времени входного сигнала, а также на второй вход умножителя 15, напервый вход которого поступает сигнал с выхода второго делителя 14.Сигнал с выхода первого интегратора;6 через...

Номер патента: 1263517

Опубликовано: 15.10.1986

Автор: Левичев

МПК: B25D 17/04

Метки: пневмоинструмент

...на входе продольного отверстия 5 диафрагму 7 с отверстием и крестовину 8, размещенную в продольном отверстии 5 и предназначенную для турбулизации воздуха. Торец продольного отверстия 5 последовательно прикрыт диафрагмой 7, патрубком 9, регулятором 10 и глу- З 0 аителем 11. Другой торец продольного отверстия 5 через канал 12 соединенс атмосферой.Пневмоинструмент работает следующим образом. Э 5При подаче по шлангу сжатого воздуха к пневмоинструменту его небольшое количество через тангенциальное сопло 6 поступает в продольное отверстие 5, образуя интенсивный круго вой поток, который через отверстие разуя интенсивный круговой поток,который через отверстие диафрагмы 7,патрубка 9, регулятор 1 О и глушитель11 вытекает в атмосферу. В...

Номер патента: 1260249

Опубликовано: 30.09.1986

Авторы: Егоров, Зикратый, Левичев

МПК: B30B 15/26

Метки: бесконтактный, командоаппарат, прессом

...травмированию оператора. 5 10 15 20 25 30 Для предотвращения этого осуществляется контроль исправности питания: сельсина-датчика формированием и выдачей в систему 12 управления сигнала аварии командоаипарата. Для этого статорные обмотки сельсинадатчика отдельными проводами соединены с входами первой схемы 9 ЗИ-НЕ и входами инверторов 6 - 8, При исправной системе питания сельсинадатчика на выходе схемы 9 удерживается "1", так как на входах схемы 9 в любой момент времени один иэ трех сигналов является нулевым.Если произопел обрыв одного из питающих проводов, либо один иэ выходных усилителей формирователя 2 вьппел из строя и на его выходе установилась "1", то на входе схемы 9 происходит совпадение трех сигналов "1", а на выходе схемы 9...
