Лелюк
Способ рафинирования олова от примесей мышьяка, железа и цинка
Номер патента: 647942
Опубликовано: 10.03.2012
Авторы: Двуреченская, Дьяков, Корюков, Лелюк, Сутурин
МПК: C22B 25/08
Метки: железа, мышьяка, олова, примесей, рафинирования, цинка
Способ рафинирования олова от примесей мышьяка, железа и цинка, включающий отделение твердых примесей фильтрацией при температурах 260-340°С, отличающийся тем, что, с целью снижения выхода олова в съемы, перед фильтрацией в металл вмешивают железооловянный сплав, а затем металл обрабатывают измельченным сульфидом железа при температуре 350-450°С.
Способ рафинирования олова от мышьяка
Номер патента: 671410
Опубликовано: 10.11.2011
Авторы: Двуреченская, Дугельный, Дьяков, Корюков, Лелюк, Сутурин
МПК: C22B 25/08
Метки: мышьяка, олова, рафинирования
1. Способ рафинирования олова от мышьяка, включающий вмешивание в расплав олова марганцевого сплава, отличающийся тем, что, с целью снижения потерь олова, после вмешивания сплава олово обрабатывают газом в смеси с окислителем. 2. Способ по п.1, отличающийся тем, что в качестве окислителя используют кальцинированную соду или известь в виде порошка. 3. Способ по п.1, отличающийся тем, что обработку олова ведут барботированием азотом с добавлением 1-21 об.% кислорода.
Способ охлаждения прокаленных углеродистых материалов
Номер патента: 1803695
Опубликовано: 23.03.1993
Авторы: Лелюк, Лыков, Овчинников, Сопко
МПК: F27B 9/14
Метки: охлаждения, прокаленных, углеродистых
...вращающегося барабана и благодаря ступенчатому расположению перевала.чныхустройств, охлаждающийся углеродистыйматериал образует внутри холодильникасплошную завесу по всему сечению. Навстречуохлаждаемому углеродистому материалу при помощи вентилятора. подаютсяотходящие газы прокалочной печи, отобранные из борова, и состоящие главным образом из оксида углерода и азота иявляющиеся инертными по отношению к охлаждаемому материалу, Так как во вращающемся барабане частицы охлаждаемогоматериала непрерывно находятся в движении, они равномерно со всех сторон омываются потоком отходящих печных газов,Нагретые до температуры 850 - 800 С газыпоступают в котел утилизатор, где охлаждаются, отдавая теплоту поверхности нагревакотла, После...
Способ рафинирования олова от мышьяка
Номер патента: 611539
Опубликовано: 07.10.1992
Авторы: Двуреченская, Дьяков, Корюков, Лелюк, Семенов, Степанов, Сутурин
МПК: C22B 25/08
Метки: мышьяка, олова, рафинирования
...сплава 1,98 г марганца на 1 г мышьяка в загрузке и после перемешивания снима" ют съемы с выходом олова в съемы 63.Предлагаемый способ позволяет сни" зить выход олова в съемы на 0,8-13,: а следовательно снизить потери олова. 1(орректор Л,Мотыль. Редактор Е.Гиринская Техред И,Иоргентал Заказ 4565 . Тираж ПодписноеВНИКПИ Государственного комитета по изобретениям и открытиям при ГКЙТ СССР113035, Москва, Ж, Раушская наб д. 4/5 . Прьизводственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,101 Поставленная цель достигается тем, что рафинируемое олово покрывают углеродсодержащим реагентом и вмешивают марганцевый сплав вначале до соотношения марганца к мышьяку 0,6- 0,9, а на конечной стадии до соотношения 1,3-.2,0.В качестве...
Способ рафинирования олова от свинца и алюминия
Номер патента: 611538
Опубликовано: 07.10.1992
Авторы: Дьяков, Корюкова, Лелюк, Степанов
МПК: C22B 25/08
Метки: алюминия, олова, рафинирования, свинца
...повышает активность611538 Редактор Е. Гиринская Техред И.Иоргентал 1(орректор А.Мотыль Заказ 4565 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва, Ж, Раушская наб., д. 4/5 Производственно-. издательский комбинат "Патент". г,ужгород, ул. Гагарина,101 хлористого олова и смещает течение реакции на хлорирование свинца. Полученные хлористые съемы направляют на вакуумную дистилляцию и регенери. руют хлористое олово, которое возвращают на операции рабрирования.П р и м е р 1, Металл, весом 50 кг, содержащий 0,0351, свинца и более С 002 алюминия, обрабатывают приеотемпературе 280 С хлористым аммонием, взятом в количестве 0,8 кг и перемешивают в течение 0,5 ч. Затем после образования слоя...
Устройство для удаления внутренностей у рыбы
Номер патента: 1762847
Опубликовано: 23.09.1992
Авторы: Беляков, Лелюк, Пересветов
МПК: A22C 25/14
Метки: внутренностей, рыбы, удаления
...перемещения вдоль паза, при этом насадок закреплен на подпружиненном вертикальном валу.Ка фиг. 1 изображено устройство дляудаления внутренностей у рыбы, виб сбоку;5 на фиг. 2 - разрез А - А на фиг. 1; на фиг, 3 -вид Б на фиг, 2; на фиг, 4 - узел ,Устройство для удаления внутренностей у рыб содержит операционный транспортер 1, имеющий лоток 2 для рыбы,10 размещенное над операционным транспортером колесо 6 с прижимами 3, гидравлический узел с насадком 4.Над транспортером 1 на валу 5 жесткоустановлено колесо 6 с радиальными паза 15 ми 7 и диск 8 с зубьями 9, находящийся взацеплении с транспортером 1. 8 радиальных пазах 7 с возможностью перемещенияустановлены ползуны 10 с поводками 11 иприжимами 3 для рыбы. Зуб 9 диска 8 имеет20 торцевую...
Способ защиты растворов от испарения
Номер патента: 1675406
Опубликовано: 07.09.1991
Авторы: Артемов, Верик, Евдоков, Коровайный, Лелюк, Михайличенко, Тураев, Чернышов
МПК: C25D 21/04
Метки: защиты, испарения, растворов
...14 250 1 Предлагаемый2 3 4 5 6 7 9 10 100 100 100 99,5 99,0 98,5 98 97,5 97,0 96,5 Монослой и 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Таблица 2 Состав Содержание паровсерной кислоты,г/м Эффективность защиты, 7,После укрытия До укрытия Известный 1 Предлага - емый2 3 4 5 6 7 8 9 10 80,9 63,91 21 80,8 81,1 81,3 80,5 80,8 80,9 81,2 80,9 81,1 61,337,146,66,44,444,374,476,46,34 24,1 91,2 91,9 92,1 94,5 94,6 94,5 92,1 92,0 В табл. 1 приведены составы компонентов укрытия, в табл. 2 - данные по эффективности. Содержание паров серной кислоты определяют путем поглощения их фильтром АФА-ХА и колориметрическим определением с иодит-иодатом. Сернистый ангидрид поглощают хлоратом калия в поглотителе ЗО Рихтера, расположенным при отборе пробпосле фильтра АФА....
Способ сушки круглых лесоматериалов
Номер патента: 1562637
Опубликовано: 07.05.1990
Авторы: Борняк, Ганцюк, Лелюк, Лининский, Петровский
МПК: F26B 3/04
Метки: круглых, лесоматериалов, сушки
...7.П р и м е р 3. Грабовые круглыелесоматериалы 7 диаметром 80 мм, средней начальной влажностью 574 загружают в пропарочный барабан 1. Проводятобработку паром при 115 С продолжительностью 5 ч. Выгружают круглыелесоматериалы 7 из пропарочного барабана 1 и загружают в сушильную камеру 3В ключа ют вентилятор 4, задают температуру обдува= 64 С. Температура по "мокрому" термометру 55 С.Обдув производят до достижения лесоматериалами 7 влажности 83. Отключают камеру 3, лесоматериалы 7 выгружают, Известным методом замеряют усадку материала в радиал ьном напра вле"нии и количество качественной древе"сины в процентах от объема лесоматериалов 7.П р и м е р 4. Осиновые круглыелесоматериалы 7 диаметром 60 мм, средней начальной влажностью 633...
Машина для посадки корнеплодов
Номер патента: 1523080
Опубликовано: 23.11.1989
Авторы: Грозубинский, Дучинский, Лелюк, Медведев, Мокроусов, Онищенко, Сорокин, Яковлев
МПК: A01C 11/02
Метки: корнеплодов, посадки
...врашения посадочныхх конусов 6. Над лотком 10 установлены дополнительный транспортер 11, снабженный лопастями 12 У-образной формы размерами, равными размерам лотка 10, и планки-успокоители 13 и 14, закрепленные с помощью шарнира 15.Планка-успокоитель 13 установлена в месте изменения кривизны лотка 10, а одна из планок-успокоителей 14 установлена над концом лотка 10. Приводы транспортеров 9 и 1 зарядного устройства и посадочного аппарата 5 кинематически связаны.,Машина для посадки корнеплодов работает следующим образом.1(орнеплоды из бункера 3 подаются в лотки-накопители 4. Сажальшик из лотка- накопителя 4 берет двумя руками корнеплоды, причем для корнеплодов типа штеклинги сахарной свеклы, морковь и т. п. сажальшик в каждую руку...
Способ получения водного раствора ацетгидроксамовой кислоты
Номер патента: 1518336
Опубликовано: 30.10.1989
Авторы: Горский, Дзекун, Куликов, Лелюк, Машкин, Перминов, Сытник
МПК: C07C 83/10
Метки: ацетгидроксамовой, водного, кислоты, раствора
...метилацетата и этанола и упростить его проведенье зд счет исключения стадий отгонки, сушки и нейтрализации. добавляют 2,2 кг сульфата гидроксипамина, растворенного в 3,5 л воды.По окончании реакции сульфат кальция на нутч-фильтре отделяют от раствора гидроксиламина, рН раствора 10. К полученному раствору гидроксиламинаоснования, содержащего 0,6 г/л Са при перемешиванин и охлаждении в течение 2 ч прибавляют 1400 мл уксусного ангидрида. По окончании реакции раствор гидроксамовой кислоты отделяют от ионов кальция на катионнообменной смоле КУ. Выход АГК 873.П р и м е р 2. Раствор гидроксил амина - вания, полученный как в1518336 ме тила це тата и эталона, упр оща е гспособ за счет исключения опрацийотгонки, сушки, нейтрализации,Формула...
Устройство для обезжирования шкурок пушных зверей
Номер патента: 1475917
Опубликовано: 30.04.1989
Авторы: Лелюк, Перельмутер
МПК: C14B 1/02
Метки: зверей, обезжирования, пушных, шкурок
...песца или лисицы. Шкурка одевается мехом вовнутрь и закреп-. 25 ляется прихватами за задние лапки и хвост, после чего при подъеме конусной оправки одновременно поворачивается втулка 16 вокруг шарнира 15 иупор 17 по пазу 20 копира 13 перемещается в крайнее левое положениепаза 19, тем самым обеспечивая требуемую параллельность образующейконуса и направляющей рамы, а ось25 конусной оправки при этом устанавливается в паз 24 опоры 23. Затем, прижимая подвижную ручку 29 кнеподвижной ручке 27, оператор нодводит фрезу 5 к шкурке и с помощьюконечного выключателя (ие показан) 30 35 40 автоматически включается электродвигатель 4 и одновременно начинаетсяпроцесс обеэжиривания путем перемещения каретки 3 по направляющим 2 и поворотом конусной...
Теплоноситель для каландров
Номер патента: 1255635
Опубликовано: 07.09.1986
Авторы: Аринушкина, Лелюк, Момотенко, Пинсон
МПК: C09K 5/10
Метки: каландров, теплоноситель
...Аромати- зированное масдачи, Вт/м 140 160 180 200 100 120 ло г5)16 4,43 2,46 1,75 1,31 1,08 209 5,14 4,41 2,45 1,73 1,30 1,07 248 5,01 4,30 2,32 1;66 1,25 1,01 298 4 ь 92 4 ф 22 2 е 27 1 ф 62 1 в 18 Оэ 95 332 4 ф 9 49 2 ю 25 1 вб 116 Оэ 96 337 0,5 99,5 1 фО 99,0 98,0 2,0 97,0 3,0 96,0 4,0 Известный 5,17 4,44 2,47 1,77 1,31 1,09 170 1163,7 100,0 опасность, При введении добавки более 3 мас.% коэффициент теплоотдачии температура вспьппки изменяются незначительно. Добавка тетрахлорметана в меньшем количестве (1 мас. % ) не дает достаточных изменений свойств теплоносите - 45 ля. Составитель Л.КлимоваТехред П.Олейник Редактор Н.Гунько Корректор И,Эрдейи Заказ 4786/29 Тираж 644 Подписное ВНИИПИ Государственного комитета СССР по...
Пылевой циклон
Номер патента: 1255216
Опубликовано: 07.09.1986
Авторы: Бергельсон, Голубцов, Гречко, Лелюк, Яценко
МПК: B04C 5/30
...снабжен верхней 7 и нижней,8 обечайками с перфорированными боковыми 9 и сплошными верхними 10 инижними стенками 11 трубопроводами12 и осевой перфорированной заглушенной снизу камерой 13, установленной внутри корпуса. К камере присоединен входной патрубок 2. Нижняяобечайка 8 установлена в камере 13, ЗОа верхняя 7 - в выхлопной трубе 3,Обечайки сообщены трубопроводами 12соответственно с полостями корпуса икожуха.На входе и выходе выхлопной трубы З 5 могут быть установлены диафрагмы 14, а перфорированная часть верхней обечайки может быть установлена ниже диафрагм. Для восстановления статического давления верхняя часть вых лопной трубы выполнена в виде улитки 15.Циклон работает следующим образом.Запыленный газ поступает в...
Устройство для дожигания летучих веществ
Номер патента: 1236283
Опубликовано: 07.06.1986
Авторы: Дунаев, Исаченко, Лелюк, Логинов, Люборец
МПК: F27B 7/36
Метки: веществ, дожигания, летучих
...сырье.На чертеже представлено предлагаемое устройство для дожигания летучих веществ.Устройство содержит вентилятор 1 и воздуховод 2, посредством которого нагнетается воздух в сопло 3, установленное неподвижно в верхней части горячей головки 4 вращающейся печи 5. Для регулирования подачи в печь воздуха перед соплом установлен регулировочный шибер 6. Для подачи углеродистого материала в печь 5 служит течка 7, укрепленная в холодной головке 8 печи 5. В центре горячей головки 4 печи находится газовоздушная горелка 9, предназначенная для сжигания газа или мазута, поступающего по трубопроводу О в смеси с воздухом, который подается в горелку по воздухопроводу 11.Под основным соплом для подачи воздуха расположено дополнительное сопло 12. Для...
Способ рафинирования олова от сурьмы и мышьяка
Номер патента: 588762
Опубликовано: 07.06.1986
Авторы: Дьяков, Корюкова, Лелюк, Степанов
МПК: C22B 25/08
Метки: мышьяка, олова, рафинирования, сурьмы
...удалении О, 17 сурьмы из олова выход сурьмянистой пены 47 Процесс ведут при 280"С вместо 250 С, что, в свою очередь, сокращает длительность операции рафинирования., Расход хлорида натрия нли калиязависит от поверхности разделафаз,т.еповерхности металла, и составляет 8 -200 г/дм, Предварительная механическая активация хлорида натрия или калия до высокой дисперсности в измельчнтельном аппарате повышает дефектность кристаллической решетки.2 О Это при обработке металла активированным реагентом способствует сокристаллизации алюминида сурьмы и хлорида натрия или калия и снижению расхода реагентов.25 Повьппение дефектности кристаллической решетки реагента обусловливает совметсная механическая активация хлорида натрия и хлорида ка,лия, что...
Ротор электрической машины с криогенным охлаждением
Номер патента: 786806
Опубликовано: 07.07.1983
Авторы: Бабенко, Веркин, Гриненко, Коробов, Лелюк, Марьянин, Михайлюк
МПК: H02K 9/197
Метки: криогенным, охлаждением, ротор, электрической
...цилиндре и сопряжен с установленным на теплоизо пирующем экране упорным кольцом.Подвижное соединение теплоиэолиру ющего экрана и немагнитного цилиндра целесообразно дополнительно снабдить 68064 передающими момент элементами, например шпонками,Предложенное техническое решение позволяет, во-первых, обеспечить компенсацию взаимных осевых деформаций немагнитного цилиндра и теплоизолирующего экрана в режиме захолажиьания ротора; во-вторых, произвести заклинивание упомянутого подвижного соединения в рабочем режиме ротора и тем . самым обеспечить необходимую жесткость ротора,На фиг. 1 представлен продольный разрез ротора со стороны подвижного соединения немагнитного цилиндра и теплоизолирующего экрана; на фиг. 2 и 3 - варианты выполнения...
Оптический генератор функций
Номер патента: 982033
Опубликовано: 15.12.1982
Автор: Лелюк
МПК: G06G 9/00
Метки: генератор, оптический, функций
...света на входе Фотохромного элемента; (в - изменение интенсивности 1(1) зондирующего истоцника света; г - закон релаксации оптической плотности 0 Фотохромного элемента, совпадающий по виду с заданной функцией; д - выходное напряжение оптического генератора функций; е - при ц мер воспроизведения периодического знакопеременного функционального напряжения Оь, с периодом, равным периоду следования запускающих импульсов, полУценного из сигнала ОЬУ" 45 тем смещения нулевого уровня ). Генератор содержит Фотохромный элемент 1оптический узел йзменяемой светопроницаемостью), к первому 50 входу которого подключен зондирующий источник света 2, ко второму - активирующий источник света 3, а к выходу - Фотоэлектрический преобразователь 1, выход...
Машина для посадки корней маточной свеклы
Номер патента: 954027
Опубликовано: 30.08.1982
Авторы: Богданов, Бойко, Бутенко, Закутский, Кондратьев, Кошеленко, Кравченко, Крыжко, Ластовенко, Лелюк, Лялюсь, Медведев, Мурмыло, Мусиенко, Онищенко, Седых, Смакоуз, Соколов, Сорокин, Стеценко
МПК: A01C 11/02
Метки: корней, маточной, посадки, свеклы
...8 и ротор 9 выполнены в виде обращенных меньшими основаниями внизусеченных конусов, от которых наклоненывперед по ходу движения машины, На каждой лопасти 10 ротора 9 шарнирно установлена заслонка 11. Роторные высаживающие аппараты 12 содержат шарнирно закрепленные посадочные конуса 13, над которыми жестко закреплены направляющие лотки 14. На раме также закреплены рыхлители 15, загортачи 16, шлейфы 17, маркеры 18,сиденья 19 для сажальщиц и тент 20.Технологический процесс работы машиныдля посадки корней следующий,Взятые сажальщиком из лотка-накопителя 6 корни укладываются вручную на заслонки 11 вращающегося лопастного ротора 9в месте наименьшего наклона к горизонтуконического стола 8 и поднимаются к окну7 для прохода корней,...
Генератор функций
Номер патента: 947876
Опубликовано: 30.07.1982
Автор: Лелюк
МПК: G06G 7/26
...сложностью,ул.Проектна илиал .Ужгор Генератор функций содержит сверх- высокочастотный генератор 1, ферритовый вентиль 2, датчик Э Холла, ферритовый стержень 4, согласованный элемент 5.Генератор функций работает сле-. дующим образом.Перед началом работы производится установка в ферритовый вентиль 2, представляющий собой отрезок круглого волновода с размещенным в центре его Ферритовым стержнем 4, датчика 3 Холла, Форма профиля которого соответствует закону изменения воспроизводимой функции. Датчик Холла размещен на ферритовом стержне и выполнен в виде профилированной по толщине ленты, свернутой в спираль . Он подключен к источнику постоянного тока и к выходным шинам устройства. Затем включается сверхвйсокочастотный генератор 1,...
Регулятор двухсекционного топливного насоса распределительного типа
Номер патента: 924417
Опубликовано: 30.04.1982
Авторы: Клейтман, Ледовский, Лелюк
МПК: F02D 1/00
Метки: двухсекционного, насоса, распределительного, регулятор, типа, топливного
...через проушину 10 второго плеча основного рычага 3 - с основной пружиной 11, соединенной срычагом 12 управления через ось 13.Дополнительная пружина 14 установлена рядом с основной пружиной 11и закреплена одним концом на проушине 10, соединенной с основным рычагом 3 при помощи оси 15, а вторымконцом - на рычаге 12 управления.Жесткость дополнительной пружины 14равна жесткости пружины запуска.Регулятор работает следующим образом.При отклюиении одной секции насоса дозатор 7 находится в крайнем нижнем положении, а пружина 9 выключена иэ работы и не может выполнять функции пружины запуска, т,е. переместить дозатор 8 в крайнее верх нее положение, соответствующее мак.- симальной цикловой подаче, необхо,димой для пуска дизеля.Для пуска дизеля с...
Генератор функций
Номер патента: 922798
Опубликовано: 23.04.1982
Автор: Лелюк
МПК: G06G 7/26

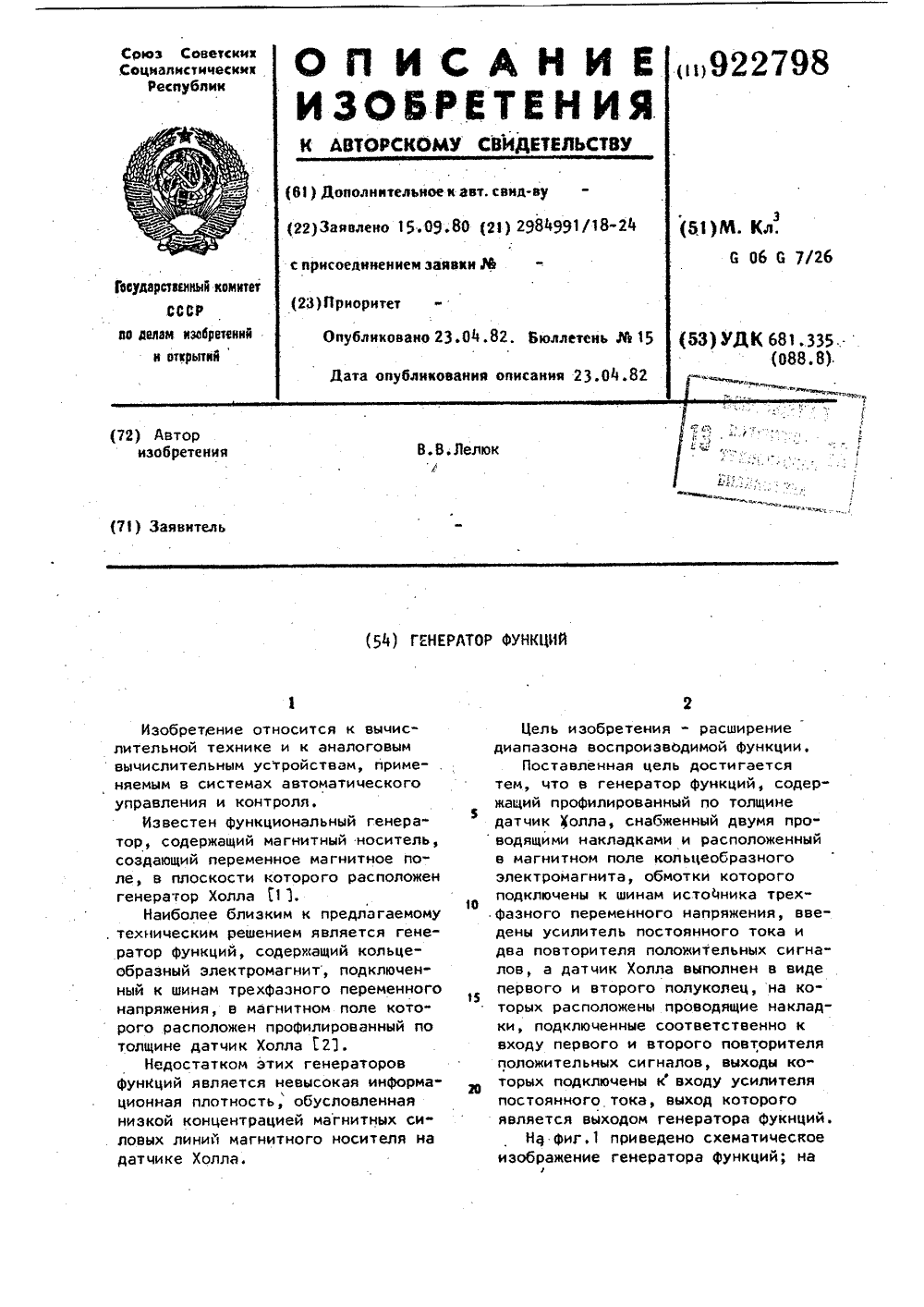

...тем, что в немдостигается повышение информационной плотности за счет разделения дат-чика Холла на два полукольца,Формула изобретения 3 9фиг.2 " временная диаграмма его работы.Генератор Функций содержит профилированные .первое и второе полукольца 1.и 2, проводящие накладки 3 "и 4, первый и второй повторители 5и 6 положительных сигналом, усилитель 7 постоянного тока, кольцеобразный электромагнит 8, шины 9 трех"Фазного перменного напряжения.Устройство работает следующимобразом,Перед началом его работы произ-.водится установка и подключейие по.луколец 1 и 2, образующих совместногеометрическое разомкнутое кольцо,изменение профиля которого по толщине вдоль длины окружности соответствует виду заданной функции, Затем подается трехфазное...
Генератор аналоговых функций
Номер патента: 922796
Опубликовано: 23.04.1982
Авторы: Калашник, Лелюк
МПК: G06G 7/26
Метки: аналоговых, генератор, функций
...устройства ЭДС Холла. Форма этой ЭДС соответствует. виду заданной функции 121.Поставленная цель достигается путем того, что генератор аналоговых функций, содержащий профилированный по толщине в соответствии с заданной функцией датчик Холла, содержит прилежацую к датчику Холла 5 магнитоодноосную пленку с цилиндрическими магнитными доменами (ЦДМ), на поверхности которой расположены проводники генерации и продвижения ЦДМ. 10На Фиг,1 приведено схематическое изображение предлагаемого генератора аналоговых функций на фиг.2 график изменения выходного напряже". ния, соответствующего заданной Функ" 15Генератор аналоговых функций содержит магнитоодноосную пленку 1 с ЦДМ 2, профилированный по толцине датчик 3 Холла, расположенный вдоль...
Способ защиты электролита хромирования от испарения
Номер патента: 896079
Опубликовано: 07.01.1982
Авторы: Бодашевский, Боев, Кошель, Лелюк, Меркулов, Мовчан, Павлова, Рылушко, Чернышева
МПК: C25D 21/04
Метки: защиты, испарения, хромирования, электролита
...нижняя половина которых в 2-2,5 раза тяжелее верхней.Шарики со смещенным центром тяжести не способны вращаться в электролите, благодаря чему верхняя полусФера шариков не смачивается электролитом и испарение последнего с одновременным выбросом в атмосФеру хромового ангидрида сокращено до минимума. Целесообразнее всего применять шарики диаметром 10-35 мм. При меньших диаметрах шариков они подвержены геремещению с электролитом, при больших диаметрах уменьшается площадь перекрытия ванны электролита, что приводит к снижению эффективности защитного покрытия.П р и м е р. Проводят серию опытов, по хромированию валов насоса 6 НГИ с использованием стандартной ванны хромирования. Зеркало ванны покрывают полиэтиленовыми шариками размером от 10 до...
Устройство для дожигания летучих веществ
Номер патента: 877285
Опубликовано: 30.10.1981
Авторы: Лелюк, Логинов, Матюшенко, Писарев
МПК: F27B 7/36
Метки: веществ, дожигания, летучих
...известных устройств являются невозможность регулирования воздуха, подаваемого в печь, неполнота сгорания летучих веществ, из-эа чего концентрация окиси углерода, выбрасываемая в атмосферный воздух, в 500-1300 раэ превыыает предельно допустимйе концентра- . ции (ПДК) в приэемном слое,.Цель иэобретения - достижение эффективности дожигания окиси углерода, упрощение конструкции и увеличение. срока службы устройства.Для достижения указанной цели в устройстве для дожигания летучихвеществ, содержащем вращающуся печьс неподвижными холодной и горячей головками, сопло для подачи в печьвоздуха и вентилятор, сопло для подачи воздуха установлено неподвижнов верхней части горячей головки печина расстоянии от верха печи, равном5 )1/10,5-1/11,5 ее...
Устройство для получения потока сыпучих материалов с заданной плотностью
Номер патента: 872968
Опубликовано: 15.10.1981
Авторы: Болотин, Каструбей, Лелюк, Мелькумов, Тягун, Ульянов, Цепковский, Шенфельд
МПК: G01G 11/02
Метки: заданной, плотностью, потока, сыпучих
.... Устройство снабжено исполнительным механизмом 20 с переключающими вентилями 21 и 22, установленными в трубопроводе 23, по которому подается композиция 2 от насоса 3. Логическая 40 схема 24 соединена своими входами 25 и 26 с электронным регулятором 16 и с датчиком давления 12 насоса 3, а своими выходами 27 и 28 с нагнетательным насосом 3 и с исполнитель ным механизмом 20, переключающим вентили 21 и 22. Форсунки 29 соединены трубопроводом 23 с нагнетательным насосом 3 и настроены на выход сыпучего материала 5 с.насыпной массой, соответствующей заданному номинальному или среднему значению 01 нас.номКроме указанных элементов сушильная башня снабжена системой 30 пылеулавливания. 55 Работа устройства происходит следующим...
Генератор функций
Номер патента: 830424
Опубликовано: 15.05.1981
Авторы: Бачурин, Лелюк
МПК: G06G 7/26
...в виде профилированного по толщине разомкнутого кольца.На фиг. 1 приведено схематическоеизобретение генератора Функций; нафиг. 2 - пример изменения выходногонапряжения, соответствующего заданной функции,Генератор функций содержит электромагнит 1, датчик Холла 2, выполнен24 4.нем за счет отсутствия движущихся элементов и связанных с их наличием недостатков достигается повышение надежности работы и упрощение генератора. Формула изобретения 8304 ный в виде профилированного по толщине разомкнутого кольца, питаемый от источника 3 тока и снабженный приводящими накладками 4, с которых снимается выходное напряжение, обмотки электромагнита подключены к шинам 5-7 трехфазного переменного напряжения.Генератор работает следующим образом.Пе1...
Привод дозаторов двухсекционногораспределительного hacoca
Номер патента: 827821
Опубликовано: 07.05.1981
Авторы: Клейтман, Ледовский, Лелюк
МПК: F02D 1/00
Метки: hacoca, двухсекционногораспределительного, дозаторов, привод
...лительного насоса.Он содержит свя ым чувствительным ой рычаг 2, проме пр ред схематично изображендвухсекционного рас ныи с центробежлементом 1 основ- точный элемент 3,Привод может быть использован в регуляторах двухсекционных топливных насосов распределительного типа для дизеля.Известен привод дозатор о в двухсекционного распределительного насоса, содержащий связанный с центробежным регулятором рычаг, соединенную с последним тягу с проушинами и связанные с тягой посредством пальцев поводки 1). Это устройство не позволяет производить отключение подачи топлива одной секции топливного насоса на режимах холостого хода и малых нагрузок.Целью изобретения является повышение экономичности на режимах малых нагрузок и холостого хода путем...
Устройство для дожигания ваграночныхгазов и подогрева дутьевого воздуха
Номер патента: 823797
Опубликовано: 23.04.1981
Авторы: Боев, Зубанов, Крючков, Лелюк, Логинов, Осипов
МПК: F27B 1/22
Метки: ваграночныхгазов, воздуха, дожигания, дутьевого, подогрева
...окном 2 в шахте вагранки. Трубки 3 рекуператора установлены в шахматном порядке и покрыты хромомагнезитовыми кольцами, толщина.стенок которых составляет 8 - 1 О мм. Для охлаждения трубок рекуператора по воздуховоду 4 подается воздух от вентилятора 5. Регулируется подача воздуха с помощью шибера 6, который связан с датчиком 7 температуры, находящимся в межтрубном пространстве рекуператора.Устройство работает следующим образом.Отходящие газы, продвигаясь в верхнюю часть шахты, проходят между трубками 3 рекуператора. Хромомагнезитовые кольца, покрываюшие трубки 3 реку/ Корректор М.Подписноеомитета СССРоткрытийкая наб., д. 4/5ул. Проектная, 4 Редактор Г. КацалапЗаказ 2076/51ВНИИПИпо де13035, МоеФилиал ПППчик 3ператора 1, оказывают...
Строительная панель
Номер патента: 724662
Опубликовано: 30.03.1980
Автор: Лелюк
Метки: панель, строительная
...на фиг. 5 - вид В-В на фиг. 4; - на фиг. 6 - узел крепления плиты к прогонам. 5Панель состоит иэ наружной обшивки 1,выполненной из волнистого асбестс-цементного листа по ГОСТ 8423-75 ивнутренней обшивки 2, выполненной изасбестоцементного листа, между которыми расположен теплоиэоляционный слой 3,состоящий иэ двух рядов рыхлых минераловатных плит, обжатых при помощикрепежных элементов 4, выполненныхиз круглых стержнейи имеющих вилкообразную форму с параллельными ветвями 5 и резьбовыми концами 6, снабженными парными гайками 7. Крепежныеэлементы 4 расположены под углом 90другк другу, что при совместной работе 20повышает их устойчивость и препятствует смещению обшивок 1 и 2 поотношению друг н другу. Вилкообразная форма крепежных элементов...
Вытяжное устройство
Номер патента: 723067
Опубликовано: 25.03.1980
Автор: Лелюк
МПК: E04B 7/18
Метки: вытяжное
...верхнего торца срезана.На фиг. 1 изображено вытяжное уст Оройство, поперечный разрез; на фиг. 2 разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - вид по стрелке В на фиг. 1; на фиг. 5 - конец воздуховода с расширением; на фиг. 6 вид по стрелке Г на фиг. 5.Вытяжное устройство включает отсекив виде воздуховодов 1 с боковыми проемами 2, Воздуховоды 1 соединены с вентиляционными каналами 3, расположенными в утеплителе 4, выведены через рулонный кровельный слой 5 над покрытием, жестко 2 о закреплены к несущим конструкциям покрытия 6 при помощи соединительных элементов 7. Нижняя стенка 8 на конце каждого воздуховода 1 срезана. Воздуховод может быть выполнен с расширением на723067 Формула изобретения Вете конце за счет...
