Генератор функций

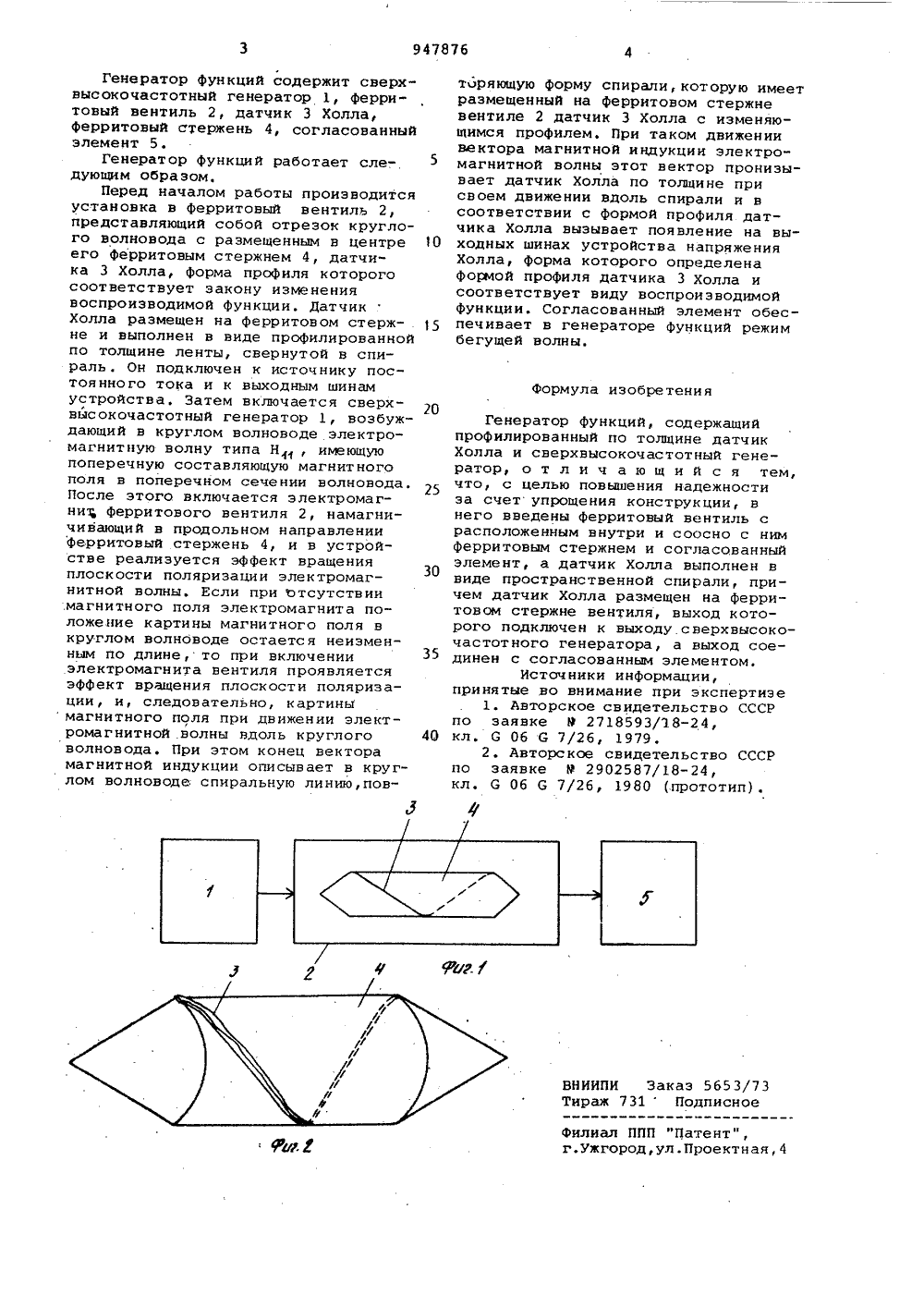

ОП ИСАНИЕИЗОБРЕТЕНИЯК .АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик щ 947876 т, сеид 1 М Кп 3 606 О 21) 32 1 77 4 б/18-2Яо 26 сулнрственный комнтет СССР к езвм н.ойретеннй н открытий.В ю 1 Заявитель 4) ГЕНЕРАТОР ФУНКЦИ ны,соответстве Изобретение тельной технике использования в функций в анало устройствах, пр автоматического0 и ставлена блок-схемнератора Функций;щение датчика Холла ферритовом стерж На Фиг.1 пре предлагаемого г на Фиг.2 - разм в виде спирали не вентиля. О) Дополнительное к ) Заявлено 12.12.80 рисоединением заявк ) ПриоритетОпубликовано 3 (Ю Дата опубликован тносится к вычисли- и предназначено для качестве генератора овых вычислительных меняемых в системах управления и контроИзвестен генератор функций, содержащий электромагнит, в магнитном оле которого расположен датчик Холла, выполненный в виде профилированного по толщине разомкнутого кольца 1. Наиболее близким к предлагаемому является генератор функций, содержащий датчик Холла, короткозамкнутые сверхвысокочастотные линии пере дачи, снабженные каждая короткозамы кателем, антенную решетку, модулирующий генератор, генератор сверхвысоких частот, при этом датчик Хол ла выполнен секционированным, приче выход модулирующего генератора подключен ко входу генератора сверхвысоких частот, соединенного с антенной, к излучателям которой подключены сверхвысокочастотные линии пЕредачи, в которых помещены секции .датчика Холла, выходные электроды которых подключе нно к выходным шинам 12.Недостатком ифункций являетсяность, обусловлеустройства.Цель изобретения - повышение надежности устройства за счет упрощения конструкции.Поставленная цель достигается тем, что в генератор функций, содержащий профилированный по толщине датчик Холла и сверхвысокочастотный генератор, введены Ферритовый вентиль с расположенным внутри и соосно с ним ферритовым стержнем и согласованный элемент, а датчик Холла выполнен в виде пространственной спирали, причем датчик Холла размещен на ферритовом стержне вентиля, вход которого подключен к выходу сверх- высокочастотного генератора, а выход соединен с согласованным элеме нтом. звестных генераторов невысокая надежнная сложностью,ул.Проектна илиал .Ужгор Генератор функций содержит сверх- высокочастотный генератор 1, ферритовый вентиль 2, датчик Э Холла, ферритовый стержень 4, согласованный элемент 5.Генератор функций работает сле-. дующим образом.Перед началом работы производится установка в ферритовый вентиль 2, представляющий собой отрезок круглого волновода с размещенным в центре его Ферритовым стержнем 4, датчика 3 Холла, Форма профиля которого соответствует закону изменения воспроизводимой функции. Датчик Холла размещен на ферритовом стержне и выполнен в виде профилированной по толщине ленты, свернутой в спираль . Он подключен к источнику постоянного тока и к выходным шинам устройства. Затем включается сверхвйсокочастотный генератор 1, возбуждающий в круглом волноводе электромагнитную волну типа Н, имеющую поперечную составляющую магнитного поля в поперечном сечении волновода. После этого включается электромагнит, ферритового вентиля 2, намагничивающий в продольном направлении ферритовый стержень 4, и в устройстве реализуется эффект вращения плоскости поляризации электромагнитной волны. Если при отсутствии .магнитного поля электромагнита положение картины магнитного поля в круглом волноводе остается неизменным по длине, то при включении электромагнита вентиля проявляется эффект вращения плоскости поляризации, и, следовательно, картины магнитного поля при движении электромагнитной волны вдоль круглого волновода. При этом конец вектора магнитной индукции описывает в круглом волноводе спиральную линию,повтеряющую форму спирали, которую имеет размещенный на ферритовом стержне вентиле 2 датчик Э Холла с изменяющимся профилем. При таком движении вектора магнитной индукции электромагнитной волны этот вектор пронизывает датчик Холла по толщине при своем движении вдоль спирали и в соответствии с формой профиля датчика Холла вызывает появление на вы О ходных шинах устройства напряженияХолла, форма которого определена формой профиля датчика 3 Холла и соответствует виду воспроизводимой Функции. Согласованный элемент обес печивает в генераторе функций режимбегущей волны Генератор функций, содержащийпрофилированный по толщине датчикХолла и сверхвысокочастотный генератор, о т л и ч а ю щ и й с я тем,что, с целью повышения надежностиза счет упрощения конструкции, внего введены ферритовый вентиль срасположенным внутри и соосно с нимферритовым стержнем и согласованныйэлемент, а датчик Холла выполнен ввиде пространственной спирали, причем датчик Холла размещен на ферритовом стержне вентиля, выход которого подключен к выходу сверхвысокочастотного генератора, а выход соединен с согласованным элементом.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке 9 2718593/18-24,40 кл. 6 06 6 7/26, 1979.2. Авторское свидетельство СССРпо заявке Р 2902587/18-24,кл, 6 06 6 7/26, 1980 (прототип). ВНИИПИ Заказ 5653/7 Тираж 731Подписное
