Перельмутер

Номер патента: 1722291

Опубликовано: 30.03.1992

Авторы: Варламов, Квариани, Перельмутер, Пименов

МПК: A01D 46/26

Метки: встряхиватель, инерционный

...27. В гидросистеме также обратный клапан 28.Инерционный встряхиватель следующим образом.Оператор осуществляет подво хивателя к штамбу дерева после штамб дерева оказывается между 1 и 2 захвата гидрораспределитель ключается на линию 23, масло под ем через гидрозамок 26 и гидрол попадает в полость 5, а поршень пе ет вместе с соединенным с штоком зажимая тем самым штамб дерева, гидроцилиндра 3, перемещаясь, вь ет масло из полости 4, которое чер д встрятого как упорами 25 пере- давленинию 27, ремеща упор 1, поршень давливаз гидро1722291 Составитель В. БабенкоРедактор Т. Горячева Техред М,Моргентал Корректор Т, Мале аказ 1001 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, МоскваЖ,...

Номер патента: 1445509

Опубликовано: 30.09.1991

Авторы: Винник, Левитан, Перельмутер

МПК: H02M 7/155, H02P 5/06

Метки: выпрямитель, многопульсный, управляемый

...Для исключения насыщения служит регулятор уравнительного тока.При равенстве токов преобразователей напряжение, приложенное к цепи, содержащей измерительную обмоткуи датчик 12 тока, имеет нулевоесреднее значение, Аилитуда приложенного к этой цепи напряжения может превыщать половину амплитуды напряжения питания Так как число Вятков обмотки 11 равно сумме витковобмоток 3 и 4, то в обмотке 11 подводится ЭДС примерно равная приложенному напряжению. Разница междуЭДС и напряжением Определяется индукгивностями рассеяния обмоток реактора (который должен быть выполнен такчтобы эти индуктинности были мини"мальны). Благодаря тому, что одиниз выводов измерительной обмотки соЕДИНЕН С ОДНОИМЕННЫМ ВЫВОДОМ СИЛОвой абмоктИ, приложенное к цепи об;отка 11...

Номер патента: 1675061

Опубликовано: 07.09.1991

Авторы: Арабей, Горбач, Перельмутер, Рыжков, Сопочкин, Степнов, Эсикман

МПК: B22F 9/04

Метки: алюминиевого, сплава, стружки, шихты

...иэмельчениепредлагается вести при многократныхударно-истирающих воздействиях мелющих тел на частицы измельчаемого материала, тем более, что такой тип воздействийнаиболее целесообразен для плакирования и механического легирования порошковых частиц, При этом улучшаются и такие 15характеристики шихты, как уплотняемость,формуемость, а главное, спекаемость - характеристика очень важная для алюминиевого порошка,П р и м е р. Стружку сплава АК 5 М 2 20измельчают в молотковой пробилке СМД 112. В полученный порошок вносят добавки4,5 мас, о меди и до 1 стеариновой кислоты. Полученную смесь измельчают в планетарной центробежной мельнице при 25перегрузке 64 и передаточном отношении 1:при многократных ударно-истирающих воздействиях мелющих тел на...

Номер патента: 1652968

Опубликовано: 30.05.1991

Автор: Перельмутер

МПК: G05F 1/44, H02M 7/12

Метки: вентильного, нагрузки, преобразователя

...импульсно-фазового управлен целью в режиме прерывистого тока используют цифровой регулятор интегрального типа, дискретность во времени которого равна дискретности вентильного преобразователя. При этом измеряют среднее значение тока нагрузки, определяют ошибку как разность между заданным и измереннь)м в данный момент значениями тока, Суммируют код, пропорциональный ошибке с ранее сформированным значением суммы. Формируют импульсы управления вентилями преобразователя с углом управления, пропорциональныл) этой сумме, а также измеряют или вычисляют длительность протекания тока, соответствующую изме- яемому значению тока, вычисляют длительность протекания тока, соответствующую заданию тока. Коэффициент пропорциональности изменяют обратно...

Номер патента: 1642466

Опубликовано: 15.04.1991

Авторы: Банцевич, Вишняков, Перельмутер, Хведчук

МПК: G06F 3/00, G06F 9/44

Метки: выводом, логическим

...каждый из аргументов переменной или константой:1) оба аргумента - константы, Тогда, если они равны, тс блок 1 сразу 35 переходит к пятому этапу работы, аесли они не равны, то унпФпкация невозможна и блок 1 осуществляет переход к второму этапу работы;2) первый аргумент - константа, 40 второй - переменная., В этом случаеблок выполняет проверку, содержитсяли данная переменная в блоке 48 стековой памяти. Если нет, то второйаргумент заносится в блок 48, а 45 первый аргумент - в блок 49, Гслида, то выполняется проверка, равны ли между собой первый аргументи константа из блока 49, соответствующая переменной из блока 48, Если 50 равны, то блок 1 переходит к пятомуэтапу работь., а если не равны, тоуниФикация невозможна и блок 1 переходит к...

Номер патента: 1620557

Опубликовано: 15.01.1991

Авторы: Орлик, Перельмутер

МПК: E04B 7/00

Метки: блок, покрытия, пространственный

...к пространственным блокам, и может быть использовано в покрытиях производственных зданий, а также при строительстве различных галерей и эстакад. С 5 наибольшим .эффектом блок может быть применен при необходимости быстрого развертывания сооружения и ограниченных транспортных возможностях.10Целью изобретения является обеспечение удобства транспортирования.На фиг. 1 изображен блок, общий вид;на фиг, 2 - разрез А - А на флг. 1; на фиг, 3 узел 1 на фиг, 1; на фиг.4 - узел 11 на фиг.2;на фиг. 5 - четыре блока, спакетированные для транспортировки, общий вид; на фиг. 6 - вид Б на фиг. 5; на фиг. 7 - блок, выполненный из железобетона, общий вид; на фиг, 8 - спакетированные блоки, поперечный разрез; на фиг. 9 - фрагмент, вид В 20 на фиг. 8; на...

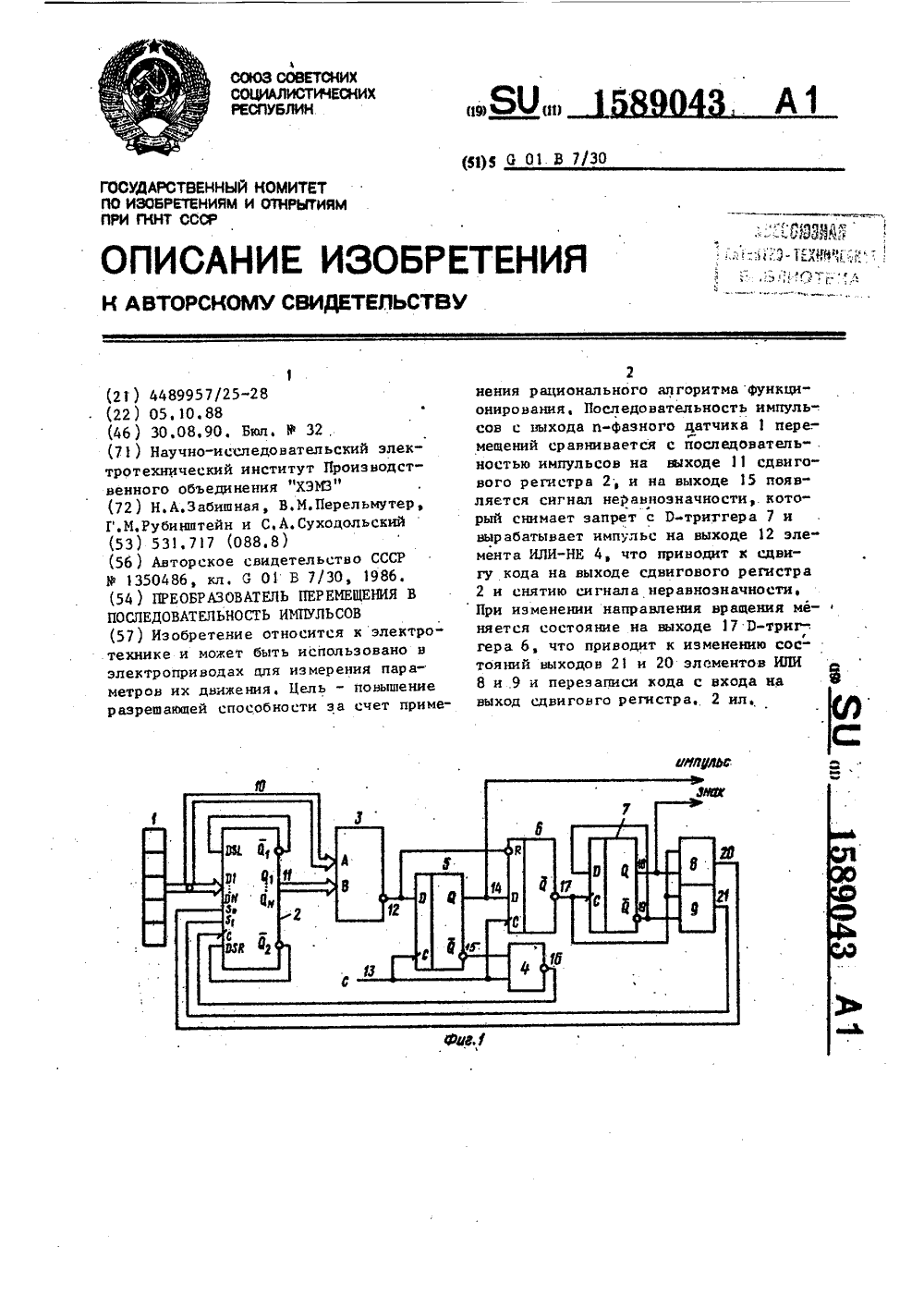

Номер патента: 1589043

Опубликовано: 30.08.1990

Авторы: Забишная, Перельмутер, Рубинштейн, Суходольский

МПК: G01B 7/30

Метки: импульсов, перемещения, последовательность

...7 установлено состояние, соответствующеенаправлению вращения на предыдущемнии вращения "Вперед" или "1 н 0при направлении вращения "Базац". Поскольку на первых входах элементовИЛИ 8 и 9 (выход 17) установлен нэтот момент "О", то состояние выходов20 и 21 элементов ИЛИ 8 и 9 соответствует состоянию выходов 18 и 1.9 синхронного Р-триггера 7, Таким образом,схема синхронного сцнигоиого регистра 2 подготовлена к сдвигу в том женаправлении, что и на предыдущем такте,По первому спацу импульса на шине14 синхронизации происходит сдвиг последовательности, записанной но внутреннем буфере сдвигоного регистра 2 в15890том же направлении, что и в предыцущем такте, При этом состояние выхоцовсдвигового регистра меняется, Еслипри этом выходной...

Номер патента: 1585278

Опубликовано: 15.08.1990

Авторы: Борисенко, Перельмутер

МПК: B66C 9/12

Метки: грузоподъемного, крана, мост, мостового, несущий, типа, устройства

...нити рельсов подкранового пути. Концевые балки с каждой из сторон главных балок соединены жестким элементом между собой или жестким элементом с противоположной главной балкой. При такой конструкции несущего моста его давление поровну передается на все нити рельсов. Соединение жесткого элемента с главной балкой выполнено посредством шарнира, что дает возможность поворота главной балки в вертикальной плоскости. 2 з. и. ф-лы, 1 ил. тивоположной ей главной балкой 1 посредством жесткого элемента 6 (изображен н нижней части чертежа), а в третьем варианте жесткий, элемент 6 соединен с соответствующей главной балкой 1 посредством шарнирного звена 7, имеющего горизонтальную ось, допускающую поворот главной балки 1 относительно жесткого...

Номер патента: 1583572

Опубликовано: 07.08.1990

Авторы: Калинина, Перельмутер

МПК: E04G 23/00

Метки: сжатых, усиления, элементов

...которых предварительно проелывают отверстия для пропускания в них тяжей 6, имеющих нарезку на концах, С обеих сторон на тяжи накручивают гайки 7, сначала - до упора, а затем равномерно и одновременно так, чтобы напряжения в элеМентах усиления достигли расчетных значений с учетом возможной релаксации. При зтом напряжения могут превосходить критические значения для отдельных групп, пону планок 3 и взаимно компенсируются заСчет соприкосновения планок,Соединенные в блок две группы преднапряженных элементов подают к усиливаЕмому элементу 8. Группу элементов усиления устанавливают в проектное положение и,приваривают, Затем раскручивают гайки до снятия преднапряжения с тяжей 6, Э у приваренной группы элементов усиления гайки снимают...

Номер патента: 1545313

Опубликовано: 23.02.1990

Авторы: Глазко, Перельмутер

МПК: H02P 5/06

Метки: постоянного, электропривод

...а также При колебаниях нагрузки указанный узел не искажает работу регулятора скоростивращения,Производная выходного сигнала определяется отношением Бор/Т, гдеТ - постоянная времени, определяемаякак Т = К С ц, Бо;о - напряжениеограничения сумматора 9,При малых входных сигналах узел 4 ограничения скорости нарастания тока представляет собой безынерционное звено с коэффициентом усиления, равным единице, и без искажения передает входные сигналы, Эта зона опреде-, ляется параметрами устройства в соответствии с выражением фальк вакс Богр Тп/Т е(2) При известной величине масштабногокоэФФициента контура регулированиятока: где 1- ток якоря;Бр, - выходной сигнал предлагаемого устройства.Параметры Бр, Т, Тп, при которых величина Й 1/ЙС не...

Номер патента: 1515325

Опубликовано: 15.10.1989

Авторы: Коваленко, Перельмутер

МПК: H02P 7/42

Метки: управлением, частотно-токовым, электропривод

...управления тиристорным преобразователем П , Выходной сигнал пре 45 образователя Еповторяет входной (в соответствующем масштабе), когда бестоковая пауза отсутствует, а во время бестоковой паузы Е= О. Ввиду наличия нулевых участков в сигнале Епервая гармоника этого сигнала Е, отличается по амплитуде и по фазе от сигнала управления. Амплитуда сигнала Е, равна Л, а фазовый сдвиг между Е и Е, равен ц,. Ток нагруэ 55 ки 1 , несинусондален, первая гармоника этого сигнала д, проходит через середину участка бестоковой пау б + аы) - напряжение на выходе блока 10 коррекции;К - коэффициент передачи блока 9 умножения.Параметры а, Т , , зависят от частоты ы . Характеристика вход-выход блока 10 коррекции определяется необходимой зависимостью параметра...

Номер патента: 1511540

Опубликовано: 30.09.1989

Авторы: Гуревич, Перельмутер

МПК: F24F 3/06

Метки: вентиляции, тепловой, утилизацией, энергии

...15 20 25 Формула 30 35 40 45 50 но обработана в теплообменнике 28 и затем подается в помещение 27.Из помещения 27 удаляемый воздух с постоянным расходом подают по основному вытяжному каналу 2 в теплообменник 8, где его в холодный период года охлаждают, нагревая промежуточный теплоноситель, или нагревают в теплый период года, охлаждая промежуточный теплоноситель, после чего удаляемый воздух отводят наружу.Дополнительный переменный расход удаляемого воздуха подают по дополнительному вытяжному каналу 3 к теплообменнику 9 и в рециркуляционную перемычку 20.В теплообменнике 9 в холодный период года удаляемый воздух охлаждают, а в теплый период года нагревают, после чего удаляемый воздух, прошедший через теплообменник 3 по каналу 3,...

Номер патента: 1475917

Опубликовано: 30.04.1989

Авторы: Лелюк, Перельмутер

МПК: C14B 1/02

Метки: зверей, обезжирования, пушных, шкурок

...песца или лисицы. Шкурка одевается мехом вовнутрь и закреп-. 25 ляется прихватами за задние лапки и хвост, после чего при подъеме конусной оправки одновременно поворачивается втулка 16 вокруг шарнира 15 иупор 17 по пазу 20 копира 13 перемещается в крайнее левое положениепаза 19, тем самым обеспечивая требуемую параллельность образующейконуса и направляющей рамы, а ось25 конусной оправки при этом устанавливается в паз 24 опоры 23. Затем, прижимая подвижную ручку 29 кнеподвижной ручке 27, оператор нодводит фрезу 5 к шкурке и с помощьюконечного выключателя (ие показан) 30 35 40 автоматически включается электродвигатель 4 и одновременно начинаетсяпроцесс обеэжиривания путем перемещения каретки 3 по направляющим 2 и поворотом конусной...

Номер патента: 1473042

Опубликовано: 15.04.1989

Автор: Перельмутер

МПК: H02M 7/12

Метки: вентильного, нагрузки, преобразователя

...сумме интегральной ипропорциональной составляющих регулятора и определяет угол управленияпреобразователя.ФНуль-органы 8 и 9 срабатывают,если токи соответствующих выпрямительных мостов отличны от нуля, На выходеэлемента И 1 О появляется сигнал лог,"1" только в том случае, если обатока не равны нулю, т,е. только в моменты времени, соответствующие углуперекрытия 5 и площадь прямоугольных колебаний на выходе элемента Опропорциональна. Среднее значение55этого напряжения выделяется фильтром11, Дополнительное постоянноенапряжение О подаваемое на вход фильтра, служит для подбора постоянной времени Т при= 0Таким обгразом, выходное напряжение фильтра О пропорционально значению Тг. Пере; даточная функция, связывающая сигнал ошибки Е = 1 -и...

Номер патента: 1363126

Опубликовано: 30.12.1987

Авторы: Корсунов, Корсунова, Перельмутер, Рарог, Яновский

МПК: G08B 26/00

Метки: аварийной, сигнализации

...и 14 (вторая группа) . Устройство работает следующим образом.В исходном состоянии нажатием кнопки 10 (сброса) триггер 9 устанавливается в состояние "1", а счетчик 3 - в состояние "О". При этом импульсы с выхода генератора 1 импульсов через элемент И 2 поступают на счетный вход счетчика 3 и через элемент 8 задержки на первый стробирующий вход дешифратора 6. С выходов счетчика 3 сигналы поступают на адресные входы мультиплексора 5 и на информационные входы дешифратора 6. В соответствии с информацией, поступающей на адресные входы мультиплексора 5, датчики 4 поочередно опрашиваются и сигналы с их выходов поочередно проходят на выход мультиплексора 5 и далее на первый вход триггера 9 и второй стробирующий вход дешифратора 6. При нормальном...

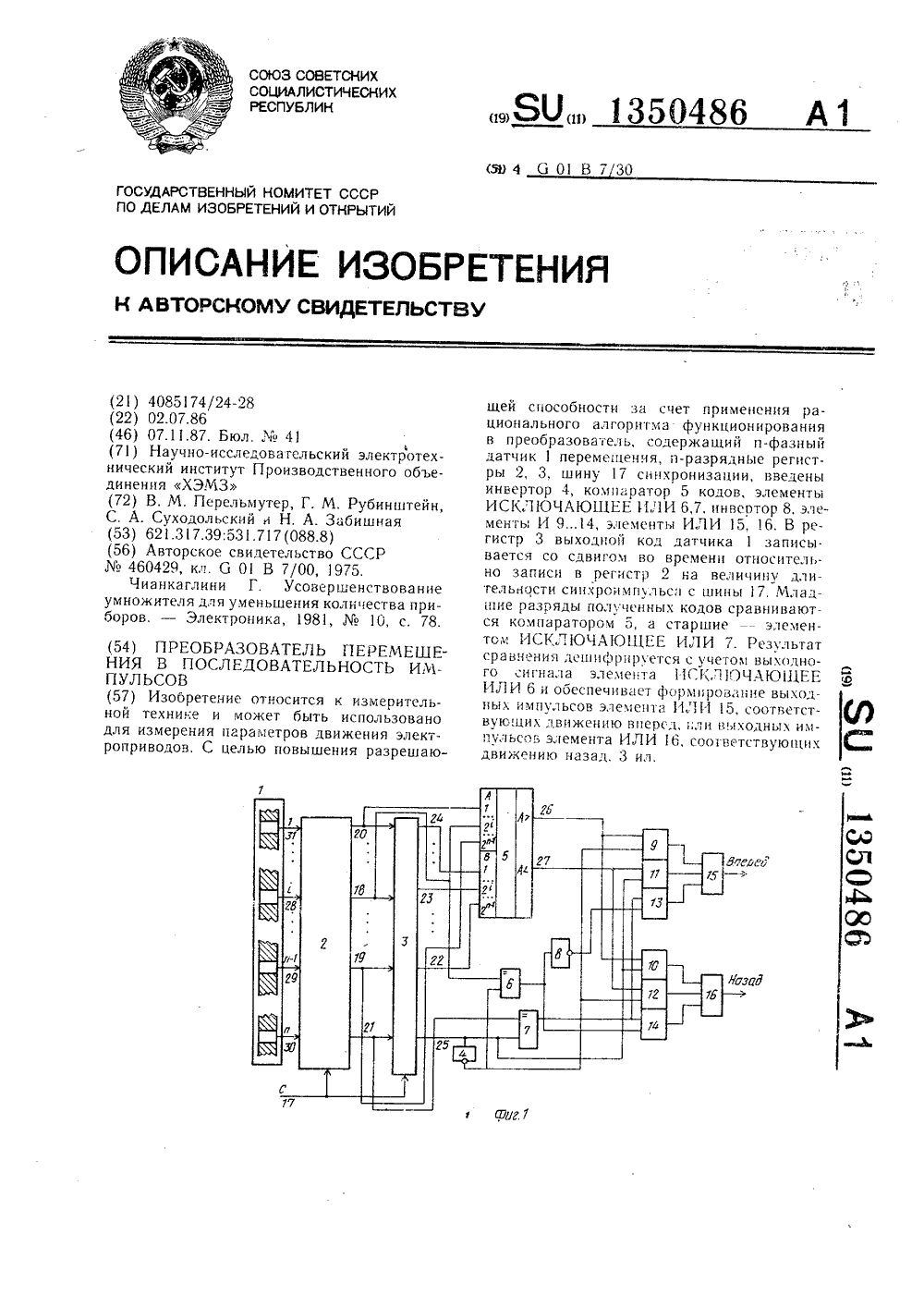

Номер патента: 1350486

Опубликовано: 07.11.1987

Авторы: Забишная, Перельмутер, Рубинштейн, Суходольский

МПК: G01B 7/30

Метки: импульсов, перемещения, последовательность

...зависимости от направления перемещения.На фиг. 2 изображена временная диаграмма при движении датчика 1 вперед, на фиг. 3 - при движении датчика 1 назад. Входная последовательность импульсов 11,и, п, синхронизированная с тактовыми импульсами шины 17 (20, 18, 19, 21), и тактовая последовательность, сдвинутая на один такт (24, 23, 22, 25), сравниваются блоком 5 (26, 27) (младшие иразрядов) 5 1 О 5 20 25 ЗО выходах регистра 3 .образуется п-фазная последовательность, задержанная относительно последовательности на выходах регистра 2 на время, равное периоду входного синхроимпульса. Логические сигналы на выходах младших разрядов регистров 2 и 3 сравниваются на компараторе 5 кодов. Логические сигналы старших разрядов регистров 2 и 3 сравниваются...

Номер патента: 1330411

Опубликовано: 15.08.1987

Автор: Перельмутер

МПК: F24F 3/147

Метки: тепловой, утилизации, энергии

...в теплообмецник б,В теплообмеццике 6 промежуточныйтеплоноситель нагревают теплом вытяжного воздуха, после чего подают поцнркуляционному контуру 7 последовательно в конденсаторы 22 и 2, гдетеплоцоситель дополнительно нагревают и затем через регулирующие запорные элементы 43 и 20 направляют н40 теплообменник 5 для нагрева приточного воздуха.При снижении потребности теплообменника 5 в тепле осуществляется час 1330411тичное прикрытие запорного элемента43 и частичное открытие регулирующего элемента 19, при этом часть промежуточного теплоносителя поступаетв рекуперативный теплообменник 12для предварительного нагрева, например, воды, а использованный теплоноситель снова возвращается в циркуляционный контур 7. 10Предварительно нагретая в...

Номер патента: 1304148

Опубликовано: 15.04.1987

Авторы: Перельмутер, Рубинштейн

МПК: H02M 7/12, H02M 7/48

Метки: вентильного, нагрузки, преобразователя

...(7 определяет интегральную составляющую закона регулирования, величина Кю - пропорциональную (К, 10 К - постоянные коэффициенты), а величина У - требуемый угол отпирания, например, с помощью известного соотношенияа=с 1 гссоз(у/ Уакс) с) Величина У 1(К) - значение интегральной составляющей, т. е. величины (/1 в мо- (5 мент появления последнего импульса управления, т, е. в момент времени 1. В момент формирования следующего импульса управления, т, е. в момент времени +1, значение (71 запоминается для использования на следующем отрезке времени а значение текущего среднего вычисляется заново, На такте вычислений К(К=1,2с 1), находящемся внутри периода пульсаций и, сигнал обратной связи равен1 мКТр 25 1., == - 1 - 1 с)(.РьКак видно из...

Номер патента: 1298800

Опубликовано: 23.03.1987

Авторы: Бостанджян, Жигалов, Перельмутер

МПК: G11C 11/00

Метки: запоминающее

...информация с выходов 48 и 49 выходного регистра 40 поступает на выходы запоминаюцего устройства без коррекции, гго позволяет, в случае необходимости, сравнивать в процессоре, который использует предлагаемое запоминающее устройство, зписывасхую и транслируемую информацию, что дает возможгость проверять информационные цепи.Сигнал с отвода 111 элемента 107 задержки через выход 5 блокауправления поступает ца вход 75 формирователя 74 и далее ца вход 99 элемента 2 И 98, но ца выход этого элемента оц не проходит, так как на входе 100 элемента 2 И 98 присутствует заирецающий уровень, поступивший туда с второго выхода 69 регистра 66 команд через вход 76 формирователя 74. В режиме -(тонне на входы 2 - 24 регистра 20 адреса поступает код адреса,...

Номер патента: 1255829

Опубликовано: 07.09.1986

Авторы: Итин, Перельмутер

МПК: F25B 15/06, F25B 29/00

Метки: одновременного, тепла, холода

...вентилей, клаланов и т.п.) и закрывают арматуру 8,10, Рабочее тело после потребителя тепла через арматуру 11 подают насосом 19 в абсорберы тепловых насосов 1, где его нагревают, затем догревают в конденсаторах 4, после чего подают в теплообменник 6, где подогревают отработавшим в генераторах 5 теплоносителем, затем подают потребителю 23 тепла. Теплоноситель от котла 18 подают в генераторы 5, где охлаждают, затем направляют в теплообменник 6, где его дополнительно охлаждают, после чего насосом 22 возвращают в котел 18. Отработавшее рабочее тело после потребителя холода через арматуру 9 сливают в теплую часть бака-аккумулятора 7, отку - да насосом 21 подают в испарители 2, где охлаждают, затем сливают в холод, ную часть бака в аккумулято...

Номер патента: 1255705

Опубликовано: 07.09.1986

Авторы: Барык, Микитаренко, Перельмутер

МПК: E04H 12/00

Метки: конструкция, многоярусная, рамная

...снижение материалоемкости с одновременной унификацией поперечных сечений продольных элементов.На чертеже показана многоярусная рамная конструкция, общий вид.Конструкция включает продольные элементы 1, жестко соединенные между собой поперечными элементами 2 и опертые на основание 3.Отношение длин 111- нижележащих участков продольных элементов 1 к длинам Ь вышележащих между узлами крепления поперечных элементов 2 по крайней мере в верхней части рамы составляет,- = 0,95 - 0,75по и П 111 1 112 111При таком выполнении в продольных элементах 1 при нарастании величины нормальной силы уменьшается величина изгибающего момента, а уровень напряжений, определяющий размер поперечного сечения, остается практически одинаковым на всех участках...

Номер патента: 1239764

Опубликовано: 23.06.1986

Авторы: Бузников, Двали, Игнатьев, Комолов, Москвина, Перельмутер, Шабшин

МПК: H01J 17/40

Метки: газоразрядный, индикаторный, модуль

...вывода,находящаяся внутри оболочки, покрыты теплоизоляционным материалом.9.Модуль по второму варианту (фиг.2)содержит индикатор 1, включающий оболочку 2, электроды 3 из титана, экранную сетку 4, выводы 5 и б, резистор 7, помещенный в габаритах индикатора, и дополнительно введенныйвывод 8,Указанное выполнение резисторапозволяет обеспечить для заданной по- ЗОтребляемой мощности модуля повышеннуюдопустимую мощность рассеяния резистора как при нормальной, так и при повышенной не менее, чем до +200 С,окружающей температуре. Это в своюочередь дает возможность на заданную 764 2нагрузку применить резисторы болеенизких номиналов по мощности и, следовательно, меньших геометрическихразмеров.:Выводы резистора могут быть соединены с выводами...

Номер патента: 1237975

Опубликовано: 15.06.1986

Авторы: Диденко, Перельмутер, Седокова, Чуприкова

МПК: G01N 33/48

Метки: гемоглобина, исследования, структуры

...у первойи третьей - 9,2 г 7. и 10,0 г 7. соответственно, после пяти кровопусканий г 7.: 8,8; 9,8; 9,6; 9,8. На шестойвосьмой, десятый, двенадцатый,четырнадцатый и шестнадцатый дниэксперимента проводят внутримышечныеинъекции Фруктозцого раствора5 ГеС 1 по 0,6 мл на каждое животное (2,4 мл/кг веса). На тридцатый 37975 2 от начала эксперимента (25 день от начала инъекции) животных забивают декапитацией.Из крови животных опытной и контрольной групп готовят образцы сухого гемоглобина следующим образом.Кровь с антикоагулянтом центрифугируют 10 мин по 3 тыс. об/мин.Суперйатант удаляют с помощью водоструйного насоса, осадок эритро" цитов промывают 0,97-ным раство ром ИаС 1, центрифугируют при 3 тыс. об/мин. Супернатант удаляют.Операцию...

Номер патента: 1229532

Опубликовано: 07.05.1986

Автор: Перельмутер

МПК: F25B 13/00, F25B 29/00

Метки: одновременного, тепла, холода

...применение в различных отраслях производства, в которых имеются одновременно потребители тепла и холода.Цель изобретения - повышение экономичности путем использования избыточного тепла и холода.На чертеже представлена схема теплохолодоснабжения, поясняющая предлагаемый способ. 10Схема включает одну или более холодильных машин 1, каждая из которых содержит испаритель 2 и конденсатор 3, бакаккумулятор 4, переключающие вентили 5 - 8, насосы 9 в 11, водоподогреватель 12, регулирующие вентили 13, потребитель 14 тепла, потребитель 15 холода, термометр 16 на трубопроводе отработавшего теплоносителя и термометр 17 на трубопроводе отработавшего хладоносителя.Схема теплохолодоснабжения при реализации предлагаемого способа работает следующим...

Номер патента: 1201309

Опубликовано: 30.12.1985

Авторы: Лагуна, Перельмутер, Сирота

МПК: C14B 15/06

Метки: зверей, правилок, пушных, съема, шкур

...ограничители 16 для рычагов 10. На раме 1 установлены прижимной барабан 17 и приводной барабан 8. Барабан 17 закреплен в подшипниках на валу 19. Между бара банами 17 и 18 имеется зазор 20 для прохождения правилки 21 со шкуркой 22. Шейки вала 19 имеют лыски 23, с помощью которых барабан 17 установлен в пазах 24 стоек 25 с возможностью возвратно-поступательного перемещения в вертикальной плоскости. На валу 19 закреплен толкатель 26, снабжен ный пружинами 27,и с помощью шарнира 28соединенный с двуплечим рычагом 7. Плита 2, рабочая поверхность башмаков 13 и приводной барабан 18 покрыты слоем ан 5 10 15 20 25 30 35 40 45 тифрикционного материала, напримеррезины. Привод устройства осуществля-.ется от электродвигателя 29 черезмуФту...

Номер патента: 1177432

Опубликовано: 07.09.1985

Авторы: Дрофа, Кондра, Перельмутер, Шевченко

МПК: E04H 12/00

Метки: антивибрационная, оттяжка

...наклонной площадке 7, Суммарная масса частей противовеса 2, углы наклона 0 и 403, коэффициенты трения поверхностейскольжения (качения) подбираются таким образом, что ветровые нагрузкине превышают силы трения по поверхности контакта нижней части 5 противовеса и наклонной. площадки 7. Соотношения масс частей 5 и 6 противовеса, углы наклона поверхностей скольжения (качения) и коэффициенты трения по поверхностям контакта подбираются из условия первоочередногоскольжения (качения) верхней частитак, что при движении части 6 противовеса 2 в пределах между упорами,установленными на нижней части 5, 55последняя остается неподвижной домомента, когда верхняя часть дойдетдо нижнего упора.При укорочении трубы 3 процесс происходит в обратном порядке....

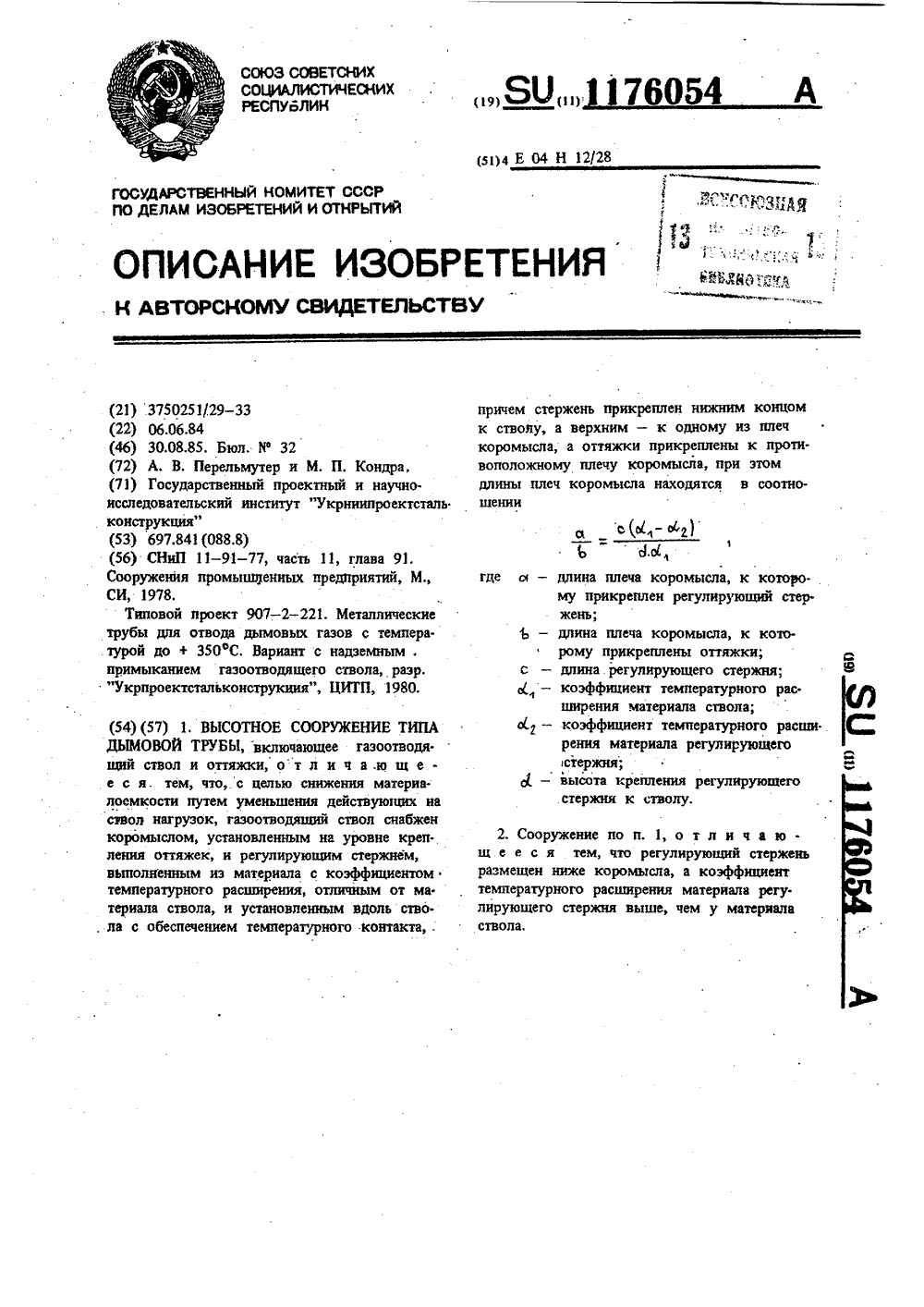

Номер патента: 1176054

Опубликовано: 30.08.1985

Авторы: Кондра, Перельмутер

МПК: E04H 12/28

Метки: высотное, дымовой, сооружение, типа, трубы

...а коэффициент температурного расширения материала регулирующего стержня выше, чем у материала ствола.(56) СНиП 11 - 91 - 77, часть 11, глава 91. Сооружения промыищенных предприятий, М., СИ, 1978.Типовой проект 907 - 2-221, Металлические трубы для отвода дымовых газов с температурой до + 350 фС, Вариант с надземным . примыканием газоотводящего ствола, разр, "Укрпроектстальконструкиия", ЦИТП, 1980.(54) (57) 1, ВЫСОТНОЕ СООРУЖЕНИЕ ТИПА ДЫМОВОЙ ТРУБЫ, включающее газоотводя. щий ствол и оттяжки, о т л и ч а .ю щ ее с я. тем, что, с целью снижения матерна.лоемкости путем уменьшения действующих на ствол нагрузок, газоотводящий ствол снабжен коромыслом, установленным на уровне креп пения оттяжек, и регулирующим стержнем, выполненным из...

Номер патента: 1090551

Опубликовано: 07.05.1984

Авторы: Братышев, Бузинов, Кульманов, Перельмутер

МПК: B27B 25/00

Метки: продольнопильного, станка, электропривода

...тележки сасинхронным электродвигателем с фазнымротором 2.Недостатками работы этой системыэлектропривода являются значительные потери электроэнергии в приводе перемещениятележки при ее движении на низких скоростях и и переходных режимах.Цель изобретения - уменьшение потерьэнергии за счет полезного использованияэнергии скольжения электродвигателя привода перемещения тележки в переходныхрежимах и при сниженных скоростях подачи.Поставленная цель достигается тем, чтосистема электропривода продольнопильногостанка снабжена вспомогательным двигателем постоянного тока, вал которого механически связан с валом электродвигателяпривода резания, а щетки - электрическичерез выпрямитель тока с роторной цепьюэлектродвигателя привода...

Номер патента: 1081372

Опубликовано: 23.03.1984

Авторы: Зиборов, Марквартде, Перельмутер, Трубицын, Черных

МПК: F15B 1/027, F15B 1/10

Метки: аккумулятор, пневмогидравлический

...достигается тем, что пневмогидравлический аккумулятор, содержащий корпус с крышкой, разделитель сред, 50 установленный в корпусе с образова нием пневматической и гидравлической полостей, каналы для подвода жидкости и газа, причем в канале для подвода газа, выполненном в крышке, установлено зарядное устройство в виде обратного клапана с подпружиненным запорным органом, снабжен гибким нерастяжимым тросиком, один конец которого жестко закреплен на разделителе, а другой - на запорном органе клапана, причем длина тросика в натянутом состоянии равна расстоянию между клапаном в закрытом положении и разделителем, находящимся в крайнем нижнем полбжении относительно клапана.На фиг. 1 изображен пневмогидроаккумулятор с эластичным разделителем...

Номер патента: 1073405

Опубликовано: 15.02.1984

Авторы: Кондра, Перельмутер

МПК: E04B 1/98

Метки: гаситель, колебаний, маятниковый

...гашения и снижение массы гасителя,Цель достигается тем, чтов маятниковом гасителе колебаний,включающем массу соединенную подвеской с защищаемым объектом, изакрепленное на объекте упорноеустройство, подвеска выполнена ввиде штанги, которая выше точки подвеса к сгоружению, снабжена упоромконтактирующим с упорным устройством,причем последнее выполнено в видегоризонтально размещенного рабочего элемента, установленного упруго 50податливо в вертикальной плоскости.На Фиг, 1 изображен гаситель приварианте выполнения упорного устройства в виде горизонтальной площадина пружинах, общий вид; на фиг, 2 - 55разрез А-А на Фиг. 1; на фиг. 3разрез Б-Б на фиг. 1; на фиг. 4устройство при варианте выполненияупорного устройства в виде пластины...
