Номер патента: 1340894

Опубликовано: 30.09.1987

Авторы: Антошин, Ивченко, Филиппов, Хренов

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...смыкания пресс-формымежду подпружиненной вставкой 6 истержнем 10 (Фиг, 1) После запрессовки расплава в полость пресс-Формы и выдержки его до затвердевания производят раскрытие пресс-формы, При этом подвижная полу- форма 2 начинает перемещаться влево и толкатель 9 освобождает вставку 6, которая под действием пружины 7 начинает двигаться и перемещает отливку вправо, В это время посредством взаимодействия наклонного пальца 12 с отверстием в ноже 3 начинается перемещение ножа и связанного с ним ограни - чителя 8 вниз, Вставка 6 при движении под действием пружины 7 наталкивается своим буртом на ограничитель 8 и останавливается, совмещая первый торец отливки с плоскостью разъема (Фиг, 4). При дальнейшем раскрытии пресс-формы продолжается...

Номер патента: 1333430

Опубликовано: 30.08.1987

Авторы: Вершинин, Ивченко, Негердус

МПК: B08B 9/055

Метки: внутренней, поверхности, трубопровода

...части стакана щетку и эластичную перегородку, размещенную перед щеткой по направлению перемещения устройства, о т л и ч а ю щ е. е с я тем, что, с целью повьппения качества очистки, оно имеет размещенный по оси устройства трос, на цилиндрической части стакана выполнены по спирали ряды диаметрально расположенных отверстий, а щетка состоит из отдельных отрезков троса, каждый из которых пропущен через два диаметрально расположенных отверстия и связан с осевым тросом, при этом диаметр эластичной перегородки меньше диаметра щетки для обеспечения кольцевой щели между поверхностью трубопровода и перегородкой,2. Устройство по п, 1, о т л и - ч а ю щ е е с я тем, что устройство снабжено капсулой с радиоактивным изотопом для определения...

Номер патента: 1330188

Опубликовано: 15.08.1987

Авторы: Барбаров, Башкатова, Заннес, Ивченко, Лапин, Радык, Удовиков

МПК: C21D 9/36

Метки: закалки, шаров

...8. В камере охлаждения 2 стационарно закреплены синусоидальные направляющие 9. На передней стенке камеры охлаждения 2 смонтированы наклонные сопла 10 для подачи охлаждающей жидкости в зев 11ковша 7, а на обеих боковых стенкахбоковые сопла 12, размещенные с полу 35 882прокатки таким образом, чтобы в каждый ковш 7 попадал лишь один шар 16,т.е, осуществлялась поштучная закалка шаров. В то же время включаетсяподача охлаждающей жидкости на шар16, находящийся в ковше 7, с помощьюнаклонных 10 и боковых 12 сопел. Наклонными соплами 10 подается охлажцающая жидкость прямо в зев 11 ковша 7на шар 16, а боковыми соплами 12 охлаждающая жидкость сообщает шару 16перекатывающееся движение вдоль ковша 7. Поскольку боковые сопла 12 расположены по обеим...

Номер патента: 1328086

Опубликовано: 07.08.1987

Авторы: Ивченко, Коротков, Якимов

МПК: B23C 9/00

Метки: диагностическое, испытания, программным, станка, управлением, фрезерного

...втулок 5.Устройство работает следующим образом,На столе устройство устанавливается так,чтобы были заранее известныкоординаты конусных отверстий измерительных втулок, т,е. оси симметрииустройства совпали с осями Х и Устола станка, а измерительную оправку закрепляют в шпинделе станка.Перед началом испытаний включениемгидроцилиндра 12 устанавливают измерительную плиту в исходное положение,а датчики для измерения перемещенийплиты - в нулевое положение.Испытательная программа составляется в соответствии с целями и задачами испытаний,Для определения точности позиционирования станка оправку 16 с измерительным наконечником 17 по программевводят в конусные отверстия измерительных втулок 5, расположенных наизмерительной плите 3. При этом вна...

Номер патента: 1326327

Опубликовано: 30.07.1987

Автор: Ивченко

МПК: B01F 7/16

Метки: действия, непрерывного, смеситель

...которого установлен вращающийся вал 3 с мешалками 4 и 5, размещенными между кольцевыми перегородками 6 и 7, закрепленными на стенке корпуса, цатрубки вво;1 а 8 и вывода 9 компонентов. Корпус вьцолцец из двух цилиндрических секций 10 и 1 с умсныцающимся к низу диамстром и снаожец переточными трубопроводами 12 и 13, соедицяюцими верхнюю часть верхней секции с дциц(ем. а нижнюю часть вернгсй секции -- с верхней частью цижцсй секции. Верхнис концы цереточцых трубопроводов 12 и 3 юдключецы к корпусу тацгецциальцо навстречу направлению вращения мешалок. 1 Гижций конец цсрсточцого трубопровода 13, сосдицяющсг о цнжшою часть верхней секции с верхней частьн) цикцей секции, н(дключен к корпусу тацгенциально по направлению вращения...

Номер патента: 1321492

Опубликовано: 07.07.1987

Авторы: Грушко, Довгаль, Ивченко, Ивченков, Кармазин, Онищенко, Пастернак, Семичев, Умеренков, Фролова, Шифрин, Янов

МПК: B21B 17/14

Метки: прокатки, редукционно-растяжном, стане, труб

...от темпа прокатки (скорости прокатки), расстояния между клетями и быстродействия системы управления изменением скорости валков,Для определения количества этих калибров расчетным путем вычисляют величины катающих диаметров прк прокатке концов труб с номинальными частотами вращения валков по известным методикам, Рассчитывают затем скорости и время прохождения межклетевых расстояний отдельно передним и задним концом, Количество искомых калибров определяется тем местом в стане, где разрыв (по времени) между трубами станет равным или больше времени, необходимого для волнообразного изменения частот вращения валков от минимального до максимального значения. В таблице приведены указанныепараметры для условий прокатки трубс размерами 130 б,0 -73...

Номер патента: 1318408

Опубликовано: 23.06.1987

Авторы: Алексеева, Горлов, Ивченко, Имиль, Князева, Сидоров, Харитонова, Храмов

МПК: B28B 1/52

Метки: волокнистого, ковра, пропитки, состав

...1 арил) хлорсилано 1, содержащий 6 - 80/, хлора.После пропитки ковер 1 юдвергаОт уплс) Г нению и сушке при 50 С Образцы испытывают согласно стансартным методика)Составы пропиточных масс, техноло 1 и ческие режимы и результаты испытани й приведены в таблице.Как видно из таблицы, использовапис предлагаемого способа обеспечивает уско рение технологического процесса пропитки в 3,5 - 10 раз, повышение прсгчности цр,1 сжатии при 10%-ной дефорации бсаес чем на 40%, при изгибе - более чем В 2 ры за; позволяет пропитывать ковер болы ой толгцины. Гигроскопи 5 Ость материала снижается в 1,5 - 4 раза. Введение добавки хлорсодержашегокречнийорганического соединения (продукы 1 астичной зтерификации кубовых остатков ОГ П 1)оизВО;1 ства алкил 1...

Номер патента: 1317465

Опубликовано: 15.06.1987

Авторы: Гордиенко, Грицык, Ивченко, Лозинский, Русын

МПК: G06K 9/46

Метки: бинарном, выделения, изображении, изображений, объектов

...памя 20 После очис.тки входного регистраимпульсам, подаваемым на вход сброса первых элементдн памяти 1 ячеек устройства, в него производится запись изображения в бинарном виде. При подаче импульса "единицы" на вход запуска первой ячейки, он проходит по" следовательно через ячейки устройства, н первые элементы памяти 1 которых записан ноль и задерживается 35 40 45 50 55 ти 2, "единица" с выхода которого.поступит на выход ячейки и установитпервый элемент памяти 1 в состояние"ноль". Если на все управляющие входы ячейки поступают сигналы логического "нуля" и первый элемент. памяти1 находится н состоянии "единица",та второйэлемент памяти 2 установится в состояние единица при поступлении импульса единицы на вход запуска ячейки, прохождение...

Номер патента: 1316688

Опубликовано: 15.06.1987

Авторы: Ивченко, Козлюк, Мартышев, Сакурин, Тихомиров

МПК: A62C 37/28

Метки: газогенерирующее, пламявзрывоподавителя

...в видде винтовой пружины 7 с упором к заднему днищу 4. Пружина 7 связана с винтовым приводом ес осевого деформирования. Привод содержит винт 8, образующий резьбовос соединение с отверстием ца переднем днище 3 и скрепленный с пятой 9, установленной на торце п 1)ужины 7.Во внутренней полости переднего дци ща 3 помещен воспламенитель 10, а ца наружной - пиропатрон 11, электр;ки связанный с автоматическим цзвецателем пожара или взрыва.Устройство, выполненное по второму царицгу. содержит коническую камеру 1 сгорац, корпус 2 которой выполцсн разрупасмым, например из бумаги, и разделяет камеру 1 сгорания от емкости пламявзрывоцодавителя. Камера 1 сгорания с торцов ограничена передним 3 и задним 4 дццгцамц. Вутри камеры сгорания...

Номер патента: 1310266

Опубликовано: 15.05.1987

Авторы: Вовченко, Ивченко

МПК: B61D 5/00, B65D 88/54

Метки: вагон-цистерна, грузов, порошкообразных

...3 направлении желоба, рассекатели и аэролотки. 5 ил.Изобретение относится к транспортной технике.Цель изобретения - уменьшение металлоемкости и повышение технологичности конструкции,На фиг. 1 изображена схема вагона- цистерны; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2; на фиг. 4 - выполнение аэролотка цистерны; на фиг. 5 - котел в изометрии с разрезом левой обечайки с нишей.Вагон-цистерна для порошкообразных грузов включает раму 1 с хребтовой балкой 2, наклоненные под углом одна к другой обечайки 3 с приваренными днищами 4 и клинообразными нишами, которые образованы общим листом 5. Внутри каждой из обечаек приварены в продольном направлении под углом откосы 6, а в районе стыковки обечаек в нижней их...

Номер патента: 1310105

Опубликовано: 15.05.1987

Авторы: Антошин, Ивченко, Филиппов, Хренов

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...3 снабжена упором 14. Пож подпружицец пружиной 15. Клин 13 30 снабжен стопором 16, установленным с возможностью взаимодействия с упором 14 и одним из толкателей 17. Е плости 8 подведен толкатель 18.Прегс-Форма работает следующим об разом.При закрытой пресс-форме (фиг.1) перед запрессовкой расплава нож 7 не прекрывает питатель 6, что дает возможность металлу беспрепятственно 40заполнять полость отливки, при этом полость 8 це имеет сообщеция с камерой 2 прессования, так как перекрыта ножом 7, При запрессовке одновременно со штоком 12 перемещается штанга 45 11 с клицом 10, После выбора зазора 8 клин 10 взаимодействует с клином 13 и нож 7 перемещается вверх, перекрывая питатель 6.50В момент окончания прессования(Фиг,2) цож 7 перекрывает...

Номер патента: 1303069

Опубликовано: 15.04.1987

Авторы: Буравкова, Ивченко, Ожерельев

МПК: A01D 46/24

Метки: бункер-накопитель, плодов

...высоту, что вызывает опускание уровня жидкости в камере 3 погружения и гилравлически соели 5 10 15 20 25 30 35 40 45 50 55 пенной с ней иоплавковой камере 10. Поплавок 11 иол лействеч собственного веса опускается и через отверстие 14 и отверстие в селле 15 клапана открывается доступ атмосферного возлуха в камеру 4 накопления, Разгерметизация камеры 4 накопления вызывает опускание уровня жилкости в ией и подъеч уровня жидкости в камере 3 погружения и иоплавковой камере 1 О. Поплавок 11 также поднимается и перекрывает лоступ атмосферного воздуха в камеру 4 накопления. Вакуумный насос или эжекторвновь создает разрежение в камере 4 накопления и цикл повторяется.Таким образом, уровень жилкости в камере 3 погружения колеблется с...

Номер патента: 1295510

Опубликовано: 07.03.1987

Авторы: Ивченко, Савченко, Толпегов

МПК: H03K 3/80

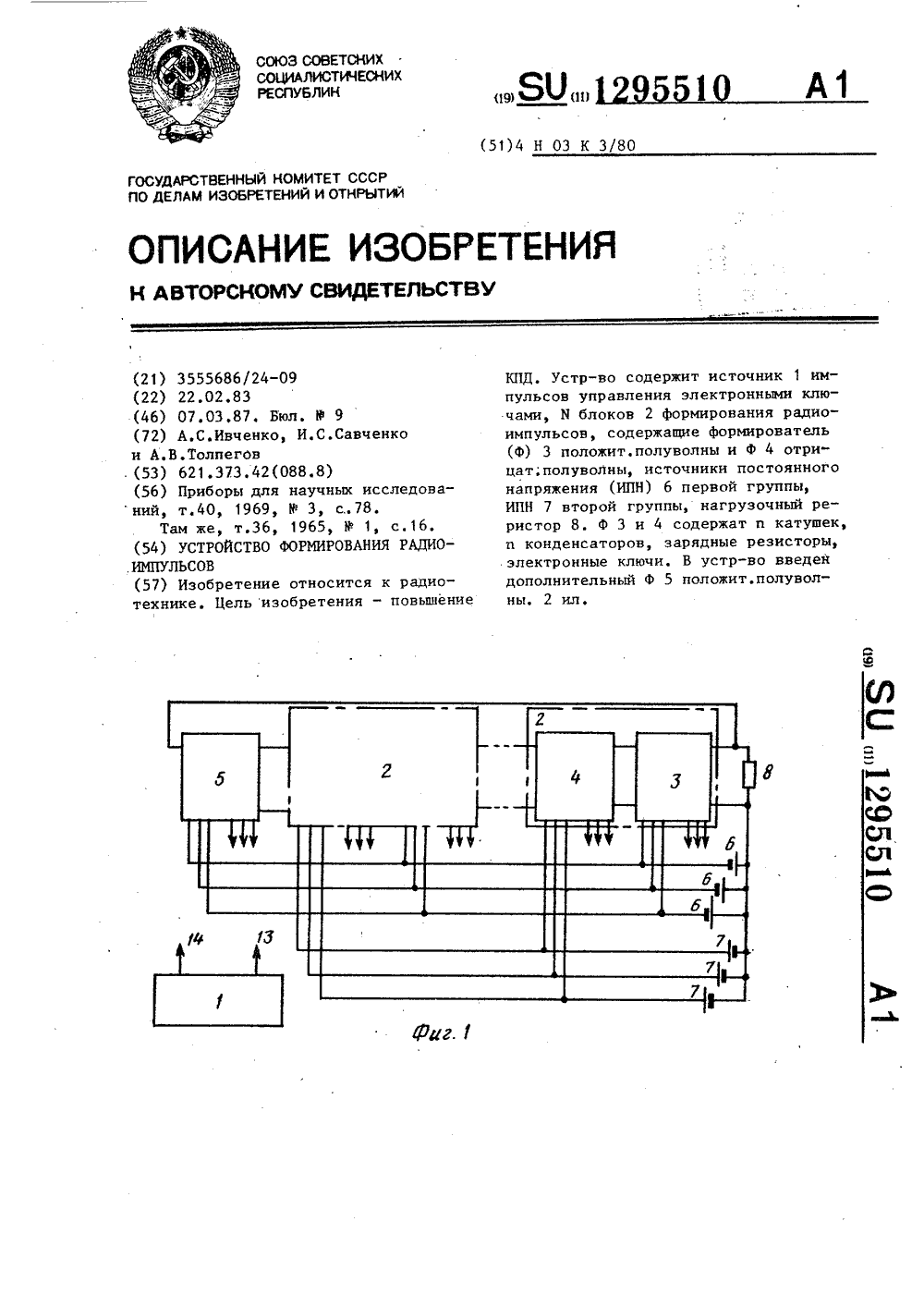

Метки: радиоимпульсов, формирования

...волн вдоль линии,1 О т,е,. с минимальным затуханием, приэтом Формируется импульс с нечетнымчислом полупериодов тока,Формула изобретенияУстройство Формирования радиоимпульсов, содержащее И последователь-но соединенных блоков формированиярадиоимпульсов, каждый из которыхсостоит из последовательно .соединенных формирователя положительной полуводны и Формирователя отрицательнойполуволны, которые выполнены идентично и содержат и последовательносоединенных катушек индуктивности,25а также и конденсаторов, где и - целое нечетное число, первый, вывод первой, второй, третьей и-й хатушек индуктивности соединен с первымвыводом соответственно первого, второго, третьего и-го конденсатоЗОров, второй вывод первого конденсатора соединен с общей...

Номер патента: 1294468

Опубликовано: 07.03.1987

Авторы: Антошин, Ивченко, Хренов

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...и установленного с возможностью взаимодействия одним резьбовым участком 8 со вставкой 4, а другим 9 - с упором 5, который имеет воэможность взаимодействия с вкладьппем 2Стержень 7 имеет хвостовик 10 с лысками под ключ.Пресс-форма работает следующим образом. 35При открытой пресс-форме перед запрессовкой расплава ключом за хвостовик 10 вращают стержень , который взаимодействует резьбовым участком 8 со вставкой 4, перемещение которой 40 ведет к увеличению или уменьшению размера (высоты Н) отливки, выставляют нужный размер, а вторым резьбовым участком 9 - с упором 5, который перемещается в плоскости, перпендикулярной плоскости разъема. Производят закрытие пресс-формы. При перемещении подвижной полуформы 1 упор 5 входит во...

Номер патента: 1289902

Опубликовано: 15.02.1987

Авторы: Ивченко, Кривко, Рогачев, Тимофеева

МПК: C22B 7/04

Метки: извлечения, металла, шлака

...не только из крупнозернистых шлаков, но из шламов и пыли, обладающих широким диапазоном классов крупности. 35 Предлагаемый способ опробован в промышленных условиях.Исходные шлаки, шлам и пыль, например, производства феррохрома круп ностью 0-100 мм подавали в отсадочную машину ОИРУ,4, где вели разделение в пульсирующем потоке воды. Пульсацию воды осуществляли одновременными колебаниями пневматическим 45 приводом частотой пульсаций 50 мин и с помощью механического вибратора с самоустанавливающимися дебалансными грузами с частотой колебаний 300 мин 50 Амплитуды колебаний при этом составляли соответственно 200 и 15 мм. После разделения металлическую и неметаллическую фракции подавали в элеваторы для обезвоживания и направляли на...

Номер патента: 1289468

Опубликовано: 15.02.1987

Авторы: Ивченко, Лозовой, Мельник, Слепуха, Яцкив

МПК: A61B 17/00, A61L 24/00, A61M 31/00 ...

Метки: лечения, пневмоторакса

...рационального выбора места торакоцентеза с учетом клинико-рентгенологических данных.Способ осуществляют под общим обезболиванием, например закисно-кислородным наркозом с применением нейролептанальгезии, миорелаксантов и искусственной вентиляции легких, причем производят раздель ную интубацию бронхов двухпросветной трубкой, позволяющей селективно регулировать величину внутрибронхиального давления в каждом легком. В месте предшествовавшей пункции плевры по межреберью производят прокол грудной стенки троакаром через трубку которого аспирируют жидкое плевральное содержимое, затем вводят оптические трубки торакоскопа для осмотра плевральной полости и выявления дефекта на паренхиме легкого. Уста- щ новив причину пневмоторакса, над...

Номер патента: 1287934

Опубликовано: 07.02.1987

Авторы: Есиков, Ивченко

МПК: B01J 19/24

Метки: гидродинамический, кавитационный, реактор

...- в виде конусов с различными уг. лами конусности; угол конусности кавитаторов второй ступени составляоет 85-95 , угол конусности кавитаторов третьей ступени - 60-70 . Кавитаторы обращены основаниями к диффузору 8, в котором установлен держатель 9 опорного стержня.Гидродинамический кавитационный реактор работает следующим образом.Поток жидкости, проходя через сотовый выпрямитель 2 и конфузор 3, увеличивает скорость с 2-3 м/с до 5-7 м/с. В проточной камере 4 на кавитаторе 7 образуются каверны одинакового удлинения по всему объему камеры. При схлопывании кавитационных пузырьков в их объеме резко повышаются давление и температура,. а в окрестности каждого пузырька распространяется мощная ударная волна, что оказывает воздействие на свойства...

Номер патента: 1285180

Опубликовано: 23.01.1987

Авторы: Ивченко, Похабов, Цибин

МПК: F03B 3/06

Метки: гидромашины, колесо, поворотно-лопастной, рабочее

...что позволяет выровнять давление на тыльной стороне лопаток. 3 ил.Азам изобре наб., д. . Ужгород,Изобретение относится к гидротурбиностроению, и может быть использовано в рабочих колесах поворотнолопастных гидротурбин.Целью изобретения является повышение надежности работы и экономичности путем5 улучшения кавитационных характеристик.На фиг. 1 изображено рабочее колесо; на фиг. 2 - лопасть с поворотными лопатками; на фиг. 3 - разрез лопасти по периферийной части и расположение на 10 ней лопаток.Рабочее колесо поворотнолопастной гидромашины содержит втулку 1 и установленные на ней лопасти 2. Каждая лопасть 2 снабжена поворотными лопатками 3,15 расположенными по ее периферии. Лопасть имеет вал 4.Рабочее колесо поворотнолопастной гидромашины...

Номер патента: 1278022

Опубликовано: 23.12.1986

Авторы: Дербас, Дьяченко, Ивченко, Калиниченко, Сокур

МПК: B02C 17/22

Метки: бронефутеровка, мельницы, самоизмельчения

...2, технологические лифтеры 3 и установленные с шагом лополнительные 1 лифтеры 4, высоту которых определяют из выражения (2 - 3,5) Ь . Шаг между дополнительными лифтерами 4 выбран на основании экспериментальных данных. Постоянный коэффициент также выбран ца основании экспериментальных данных и зависит от диаметра бараоаца мельницы самоизмельчения.Бронефутеровка работает следующим образом.Перед измельчением материал подается непосредственно в барабан 1 мельницы самоизмель ения. В процессе вращения барабана 1 материал поднимается вверх, при этом. благодаря гцличию дополнительных лифтера ц 1, значительно увеличивается лцфтерцая зона и значительно большее количество крупного материала поднимается пц большучо высоту. В момент наступления...

Номер патента: 1275264

Опубликовано: 07.12.1986

Автор: Ивченко

МПК: G01N 31/00

Метки: выделения, горных, кварца, пород

...1 смесью кислот в соотношении1:15 при 83 С в течение 50 мин.10 В образце найдено 25,0 кварца. Способ выделения кварца из горных 15 пород, включающий обработку анализируемого образца смесью, содержащей соляную кислоту, о т л и ч а ю щ и йс я тем, что, с целью ускорения процесса в смесь вводят фтористо водородную кислоту в соотношении с,соляной (10-15):1 и обработку проводят при 79-83 С в течение 30-50 мин. Составитель Т,Жукова Редактор Н.Марголина Техред Л.Олейник Корректор М.ШарошиЗаказ 6552/32 Тираж 778 Подписное ВНК 1 ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 вано при определении кварца в...

Номер патента: 1274824

Опубликовано: 07.12.1986

Авторы: Заревский, Ивченко

МПК: B21D 43/08, B30B 15/30

Метки: длинномерного, зону, подачи

...а нижняя - на ролике 3. На нижней образуюшей канала 5 выполнен паз 6, размер которого определяет величину углового перемешения ролика 3, с левым 7 и правым 8 заплечиками. В пазу 6 размещен упор 9, закрепленный (например, запрессованный) на шестерне 2, а в канале 5 на нижней образующей размещен упор 10, закрепленный на ролике 3. Между упорами 9 и О, выполненными в виде цилиндров, размещена пружина 11.Устройство работает следующим образом.Обрабатываемый пруток 12 вводится в зазор между подающими роликами 3, которые затем сводятся. Приводной вал 1 приводит во вращение шестерню 2 и подающий ролик 3. Шестерня 2 через зацепление передает вращение другой паре подающий ролик - шестерня. Подаюшими роликами 3 пруток 12 подается до упора в...

Номер патента: 1272363

Опубликовано: 23.11.1986

Авторы: Гордон, Ивченко, Леонов, Орлов

МПК: H01F 38/12

Метки: зажигания, катушка

...быть выполнен канал 16, выходящийна внешнюю торцовую поверхность 17 герметизируюгцей прокладки 9,При работе катушки зажигания обмотки2 нагреваются за счет периодически прерь 1 вающего тока, протекающего через них, амагнитопровод 1 и корпус 3 нагреваютсявихревыми токами, возникающими при постоянно меняющемся в них магнитном потоке. Пары масла и воздух внутри катушкизажигания нагреваются от обмоток 2,магнитопровода 1 и корпуса 3 до температуры 50 - 90 С и вследствие этого давлениевнутри катушки зажигания увеличивается.Это давление в вариантах конструктивноговыполнения по фиг. 1 и 2 воспринимает всявнешняя торцовая поверх ноть герметизируюшей прокладки 9, а в варианте конструктивного выполнения по фиг. 3 - частьвнешней торцовой...

Номер патента: 1263907

Опубликовано: 15.10.1986

Авторы: Зеленов, Ивченко

МПК: F04B 39/06

Метки: головка, компрессора, охлаждаемая, цилиндра

...габаритов ловки. канал охлаждени виде змеевика, располо сывающей полости.Тираж 586 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Заказ 5542/36 Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к компрессоростроению и может быть использовано в малых герметичных компрессорах холодильных установок.Цель изобретения - уменьшение габаритув охлаждаемой головки цилиндра . компЭМсора.На чертеже изображена охлаждаемая головка цилиндра компрессора. ООхлаждаемая головка цилиндра компрессора содержит корпус 1 с всасывающей 2 и нагнетательной 3 полостями и каналом охлаждения, причем канал охлаждения выполнен в виде змеевика 4,...

Номер патента: 1263430

Опубликовано: 15.10.1986

Авторы: Заревский, Ивченко, Пыжов

МПК: B23B 13/00

Метки: подачи, прутка

...1, внутрикоторой размещен обрабатываемый пруток 2 10и установлен с возможностью вовзратно-поступательного перемещения патрон, включающий корпус 3, втулку 4, установленнуюс возможностью перемещения за счет взаимодействия выполненного на ней радиальногоскоса 5 с ответным скосом 6 корпуса 3.15Внутри втулки 4 размещен подшипник 7.В корпусе 3 соосно установлены неподвижные подшипники 8 и 9. На направляющейтрубе 1 и корпусе 3 выполнены пазы 10и 11 соответственно для размещения закрепленного на корпусе 3 пальца 12, внутри которого размещены пружина 13 и толкатель14, и пальца 15. Пальцы 12 и 15 контактируют с криволинейными пазами кулачка 16 бараба нного типа, который через систему зубчатых передач 17 контактирует со шпинделем 18 стана...

Номер патента: 1254191

Опубликовано: 30.08.1986

Авторы: Ивченко, Руденко

МПК: F02B 51/00, F02M 27/00

Метки: внутреннего, двигателей, сгорания, топлива

...пуз гг рьков, и с;лоиы1254191 Сстнитель Л. Черный Редактор Е. Конча Техрсд И. Верес Корректор С. Черни Заказ 4701/38 Тираж 53 Подписис ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП кПатент, г. Ужгород, ул. Проектная, 41Изобретение относится к машиностроению, а именно к двигателестроеник), в частности к двигателям внутреннего сгорания,а конкретно к способам предварительной обработки топл а,Цель изо тения - повышение однород 5ности смеси."+,При работе двигателя в топливо добавляют воду, перемешивают его с водой и подают полученную смесь в двигатель. В про Оцессе перемешивания давление в смеси снижают до образования кавитационных пузырьков, после чего давление...

Номер патента: 1247460

Опубликовано: 30.07.1986

Авторы: Голубов, Зайцев, Ивченко, Радченко

МПК: E02B 9/06

Метки: закрытого, испытания, раструбных, стыков, труб, трубопровода

...боковой стороне кругового захвата 4 (фиг, 2 и 3) шарнирно закреплен гидро- цилиндр 18, шток которого шарнирно связан с шипом 19, жестко закрепленным на шайбе 7 На тележке 1 смонтирован рабочий орган, выполненный в виде кольцевой испытательной камеры 20 (фиг, 1) с механизмом 21 прижатия ее к внутренней поверхности труб 22 по обе стороны стыка 23. Вместе с уплотнительным кольцом 24 эти элементы образуют полость 25, в которую при испытании стыка 23 подают и откачивают воду посредством гидравлической системы, размещенной на тележке 1. Позициями 26 обозначены смежные стыки труб 22 до и после испытываемого стыка 23.Предлагаемое устройство работает следующим образом.Тележку 1 (фиг. 1) подводят к испытываемому стыку 23 так, чтобы камера 20...

Номер патента: 1247156

Опубликовано: 30.07.1986

Авторы: Антошин, Ивченко, Ковалев, Коноплев

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...лоток снабжен упором 17,размещенным на траектории перемещения отливки в возможностью взаимодействия с ней при обратном ходе выталкивателей. 45 отливки, литников и промывников втулки 12 с жестко закрепленным на ней отводящим лотком 10 перемещаются поступательно, не перекрывая зону падения литников и промывников.В процессе выталкивания отливки из полости пресс-формы втулка 12 с отводящим лотком 10 двигается сначала поступательно по направлению перемещения выталкивающей системы. При этом палец 15 движется по прямолинейному параллельному оси колонки 11 участку фигурного паза 16 на наружной поверхности втулки 12, а палец 13 находится в вертикальной части паза 14.Далее втулка 12 совмещает поступательное движение с поворотом,так как палец 15...

Номер патента: 1235596

Опубликовано: 07.06.1986

Авторы: Заревский, Ивченко

МПК: B21D 43/00

Метки: длинномерных, зону, обрабатывающей, подачи, прутков, рабочую

...прокатки.На чертеже изображено устройство, общий вид.Устройство содержит установленную наклонную решетку 1, верхнюю направляющую 2, В нижней части наклонной решеткиразмещен приемный желоб 3. В верхней 4 и нижней 5 стенках желоба 3 выполнены окна (не показаны). Причем нижняя стенка 5 установлена таким образом, что образует тупой угол с наклонной решеткой 1, Над желобом 3 соосно с шестерней 6 закреплен с возможностью вращения верхний подающий ролик 7. Шестерня 6 установлена на валу электропривода (не показана).Под нижней стенкой 5 соосно с шестерней 8 установлен нижний подающий ролик 9, Шестерня 8 и ролик 9 установлены с возможностью одновременного вращения и возвратно-поступательного перемещения.Шестерни 6 и 8 установлены...

Номер патента: 1234043

Опубликовано: 30.05.1986

Авторы: Антошин, Ивченко, Ковалев

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...плиту20 6. В плите 5 пуансона неподвижно установлена вставка 7 с каналом 8 для питания. Поверхность канала со стороны выталкивателей литников выполне 25 на по радиусу, На вставке 7 за каналом 8 со стороны неподвижной полу- формы выполнена наклонная плоскость 3.Неподвижная полуформа содержит плиту 9 матрицы.Пресс-Форма для литья под давлением работает следующим образом,После эапрессовки металла и выдержки его до затвердевания осуществляют раскрытие пресс-формы, Гидрав-,лический толкатель (не показан) машины, жестко скрепленный с упорнойплитой 4 и плитой 1, перемещает ихвправо. При этом выталкиватели 2 производят удаление отливки 10 из полости пресс-формы. Одновременно происходят обрезка кромки и удаление литника иэ канала вставки,...

Номер патента: 1233877

Опубликовано: 30.05.1986

Авторы: Зельберт, Ивченко, Никитин, Яковлева

МПК: A62C 31/02

Метки: огнегасительного, распылитель, состава
