Ивченко

Номер патента: 498676

Опубликовано: 05.01.1976

Авторы: Давидович, Захаров, Ивченко, Леонов, Носов, Пытков

МПК: H01R 39/18

Метки: машин, токосъема, узел, электрических

...2) и со 25 держащего рычаг 5, одно плечо которого снабжено роликом 6, обеспечивающим прижатиещеткодержателя к коллектору под действиемпружины 7, или в виде любой известной конструкции например, пружины растяжения 830 (фиг, 1).Узел токосъема снабжен приводом для перемещения щеткодержателя вдоль оси в направлении от коллектора, например, с помощью электромагнита 9, якорь 10 которого жестко связан со щеткодержателем 3 (фиг. 1) или с помощью пружины сжатия 11 (фиг. 2).При спуске машины с узлом токосъема, представленным на фиг, 1, катушка электромагнита 9 втягивает якорь 10, Пружина 8 сжимается. Щеткодержатель 3, перемещаясь вдоль оси, служащей одновременно якорем электромагнита, отходит от коллектора и между коллектором и...

Номер патента: 495742

Опубликовано: 15.12.1975

Авторы: Бауман, Ивченко, Леонов, Розенблюм, Фролов

МПК: H02K 1/22

Метки: ротор, электрической

...Ротор электри согтеобразные п внутренними тор ых размещена ния, отличаю рощснпя технол ренине поверхно снабжены кольц щимп к торцам в,з, 1ОЛИСАИЗОБРЕТЕН Изобретение относится к области электротехники.Известны роторы электрических машин, содержащие когтеобразные полюсные наконечники, между внутренними торцовыми поверх чостями которых размещена втулка с обмоткой возбуждения. Недостатком таких роторов является сложность технологии пх изготовления, так как для обеспечения плотного прилегания полюсных наконечников ко втулке не обходима механическая обработка всей торцовой поверхности полюсного наконечника.Для упрощения технологии изготовления в предлагаемом роторе внутренние повсрхностн полюспых наконечников снабжены кольцевы ми выступами,...

Номер патента: 487632

Опубликовано: 15.10.1975

Авторы: Власов, Голубев, Ивченко, Петренко, Петрий, Тимошенко, Чепенко

МПК: A24B 3/00

Метки: листьев, сушки, табачных

...срок сушки та 19 - 24 суток дВыход сырья ставляет 65%, партии всего 2 испытания бачных лпсть о 2 - 4 суток. 1, 2 иЗ-го с в то время к о/показьев сокр т, что ется с тлых сортов сов контрольной Предмет изобретени Способ сушк щий томление ку паровоздуш с я тем. что, с ки, обработку проводят посл паровоздушну и табачных листьев, включаю- табачных листьев и их обработной смесью, отличающий- целью ускорения процесса сушлистьев паровоздушной смесью е процесса томления, при этом ю смесь подают со скоростью Приме бака нани пришивных шивают на Процесс весом илилистья тас помощьюорые наве ся под намаксим аль С целью ускорения процесса сушки предлагают новый способ, отличающийся от известного тем, что обработку листьев табака паровоздушной...

Номер патента: 486825

Опубликовано: 05.10.1975

Авторы: Бердянский, Бродский, Волозин, Выдрин, Есаулов, Зюкова, Ивченко, Карпов, Крупман, Чернявский

МПК: B21B 39/00

Метки: заготовки, передачи, поперечной, рольганг, рольганга

...для поперечной передачи заготовки с рольгаига на ральганг включает перекладыватель 1 с желобчатой рабочей поверхностью 2, установленные на нем, на оси 3,зажимающий заготовку рычаг 4, связанньшчерез рычажную систему 5 с приводным валом 6, и шарнирно цилиндр зажима 7. у рычаг 4 снабжен закрепленным пальерекладывателем 1 и ля передачи заготовки другой и возврата в ащается от электродвпор 11 и муфты 12, 13. речной передачи фиксиженпп, плавный спуск м 14. я сохранение 1 О даче ее с одной с рольганга па Устройство может быть снаб ческпм плп другим приводом.Устройство работает следую После укладки сорнентпрова на перекладыватель 1 пнсим линдр 7 поворачивает рычаж Шарнир 15 рычахкной систе мертвую точку. В таком полож система 5 заперта....

Номер патента: 473765

Опубликовано: 15.06.1975

Авторы: Боженок, Власов, Дзыбал, Ивченко, Калюжный, Лагута, Лебедев, Леховицер, Попелнуха

МПК: C22C 37/10

Метки: немагнитный, чугун

...усадка, с/о Жидкотекучесть по сп пробе при температу ки 1360 - 1380 С, ктк Обрабатываемостьрастяизгибе,35 - 45 астояни тм, ммсм/см 6 - 120,8 - 2,0 190 в 2 с/э 1,05 - 1,21,5 - 1,8 иральноире залив 600 в 9 Хорошая,15 глерод,медь, целью аем ости оницае- дующем Нема кремни железо повыше при со мости, соотно 2,5 - 3,5 0,1 - 0,5 9,0 - 13,0 2,0 - 4,0 3,5 - 4,5 3,5 - 4,5 Остальное,25 ЗО олнительное к авт. свид-ву Изобретение относится к металлургии, в частности, к изысканию аустенитных чугунов с пластинчатым графитом с низкой магнитной проницаемостью и высокой прочностью в литом состоянии и может применяться в элект ротехнике, компрессоростроении, двигателе- строении, судостроении и др. отраслях промышленности.Известен немагнитный чугун...

Номер патента: 473648

Опубликовано: 15.06.1975

Авторы: Арих, Ивченко, Лалуев, Никодимов

МПК: B65D 87/28

Метки: емкость, порошкообразных

...2 с уклоном и разгрузочному плтруоку 3. По оосцм сторонам аэролотка 2 рас; положены откосы 4. Для подвода воздуха клэролотклм 2 предусмотрены патрубки 5, а в цодоткосшне полости - цатруоок 6, которые соединены общим сруоопроводом 7.Подоткосцыс полости каналом 8 сообще цы с дифференциальным клапаном 9, Клапансостоит цз полого корпуса 1 О, который отде.лец от грузовой полости мембраной 11, Г мембраной жестко соединена подпружиненная тарель 12, разделяющая полость корпуса 25 цл камер) .:1, к которой подключен канал 8,и камеру Б, сообщающуюсяатмосферой.При подаче сжатого воздуха по трубопроводу 7 через патрубки 5 к аэролоткам 2 и че.рез патрубкц 6 под откосы 4 порошкообраз- ЗО ный материал разрыхляется ц псевдоожижа.3ется,...

Номер патента: 471409

Опубликовано: 25.05.1975

Авторы: Борисевич, Ивченко, Немчин

МПК: D21B 1/36

Метки: аппарат, волокнистых, кавитационнный, размола

...является интенсификация процесса размола.Достигается это тем, что лопасти крыльчатки выполнены в виде пластин трапециевидногосечения и обращены большим основанием трапеции в сторону вращения,На фиг. 1 схематически изображен описываемый аппарат, общий вид; на фиг. 2 - сечение по А - А на фиг, 1; на фиг. 3 - схемаобтекания сечения лопасти бумажной массойс образованием каверны (стрелкой указано направление относительной скорости),Аппарат содержит входной патрубок 1, камеру размола 2 цилиндрической формы и выходной патрубок 3. В камере размола размещается крыльчатка 4 с кавитаторами 5, приводимая во вращение валом 6.Поток целлюлозно-бумажной массы черезвходной патрубок 1 со скоростью 1 - 2 м/секпопадает в цилиндрическую камеру размола...

Номер патента: 467159

Опубликовано: 15.04.1975

Авторы: Ивченко, Немчин

МПК: D21B 1/36

Метки: волокнистых, кавитационный, размола, реактор

...отличающийся те5 интенсификации процессаэнергетических затрат на развыполнен в виде установленном валу в корпусе реактораклиновидной формой сечения0 рой передней кромкой. ола воумажной р и па молотой с целью ращения авитатор приводьчатки с й и остя размимер бавитатода разм, что,и сокмол, кной накрыллопасте Изобретение касается размольного оборудования и предназначено преимущественно для использования в целлюлозно-бумажной промышленности.Известный кавитационный реактор для размола волокнистых материалов, например бумажной массы, включающий корпус, кавитатор и патрубки подачи массы и отвода размолотой массы, не обеспечивает кавитационного воздействия на бумажную массу по всему сечению трубопровода, Недостатком известного реактора...

Номер патента: 467158

Опубликовано: 15.04.1975

Авторы: Борисевич, Ивченко

МПК: D21B 1/36

Метки: гидродинамический, кавитационный, реактор

...массы,дая в конфузор 1, увеличивает скоростьра, на ко- ионопа 1 -Изобретениеоборудованию ивенно, для испмажной промышИзвестный гиный реактор длсы, включающиновленйыми вчивает кавитацилокнистую масспровода.Цель изобретсплошного полятенсивности.Цель достигакавитаторов в вщенных большинию потока мами и по концензующим в кам 2 м/сек (обычная скорость транспортировки массы по трубопроводам) до 4 - 6 м/сек, В цилиндрическом участке трубопровода 2 на кавитационных конусах 4 решеток 3 обра зуются каверны по всему сечению трубопровода. При смыкании каверн образуются поля микропузырьков, и кумулятивные струи при схлопывании последних оказывают размалывающее воздействие на волокна целлю- О лозно-бумажной массы. В диффузоре 5 скорость...

Номер патента: 464768

Опубликовано: 25.03.1975

Авторы: Буравой, Ивченко, Платунов

МПК: F25B 19/02

Метки: испарительного, источника, охлаждения, тепловыделяющего

...зона источника размещена внутри нее и снабжена каналами для хладагента,включенными в линию связи насоса с эжектором для подсоса последним с помощью пара, образованного в каналах, жидкого хладагента из емкости.На чертеже показана схемаустановки для испарительноготепловыделяющего источника.Установка содержит емкость 1 дляхладагента, выполненную в виде кононного теплообменника. Охлаждаематепловыделяющего источника ра внутри емкости 1 и снабженахладагента, включенными в лсоса 4 с эжектором 5.Насос 4 по патрубку б забирает жидкий хладагент из емкости 1 и по патрубку 7 направляет в каналы 3, где он испаряется. Пары хладагента из каналов 3 по патрубку 8 поступают в эжектор 5, выходя с большой скоростью из его сопла, подсасывают через...

Номер патента: 463204

Опубликовано: 05.03.1975

Авторы: Ивченко, Лайер, Мишин

МПК: H02M 3/18

Метки: постоянного

...в постоянное, которое содержит одпофазцый мост из двух диодов и двух тиристоров к диагонали переменного тока моста подключен конденсатор.С целью расширения диапазона регулировапи 5 в предагасмом устройстве парал;сльцо одному из тиристоров подключен узел принудительной коммутации,Схема устройства приведена на чертежике, Устройство содержит тиристоры 1 и 2, образующие с диодами 3, 4 одцофазцый разомкцутый мост, к диагонали переменного тока которого подключен конденсатор или группа конденсаторов 5 с диодным коммутатором 6. Нагрузка 7 подключена через фильтр 8, К тирцстору 2 подключен узел 9 принудительной коммутации,Работает устройство следующим образом,При отпирании тцрцстора 1 происходитзаряд коцдецсаторов 5, которые оказываются...

Номер патента: 462236

Опубликовано: 28.02.1975

Авторы: Бауман, Борзунов, Ивченко, Леонов, Шаховцев

МПК: H01R 39/04

Метки: коллектор, электрической

...в виде стружопорных выступов с диамет н, А. П, Борзунов, Ю, Г, Ивченко и В, И, Шаховцев ложных сторон увеличивает рабочую толщину ламели, не увеличивая толщины заготовки,На фиг. 1 изображен коллектор, продольный разрез; на фиг. 2 - то же, поперечный 5 разрез.Коллектор состоит из изоляционного кор.пуса 1, армированного металлической втукой 2, токопроводящих ламелей 3, причем о имеют когтеобразпые опорные выступы 4 и 5. О Выступ 4 выполнен со стороны рабочей поверхности коллектора.Сцепление корпуса 1 с ламелямн 3 происходит как за счет адгезии пластмассы с медью, так и за счет направленности когтеоб разных опорных выступов, которые армируютламели с двух диаметрально противоположных сторон.С целью дополнительного армирования...

Номер патента: 461837

Опубликовано: 28.02.1975

Авторы: Аксельруд, Ивченко

МПК: B29C 5/06

Метки: многоместная, полимерных, полых, форма

...6, на которых расположены подвижные муфты 7 с закрепленными в них ниппелями 8 для раздува,Подвижные ниппели 8 для раздува также установлены в ползушках 9, подпружиненных относительно стаканов 10, которые крепятся в корпусе 3. На полуформе 2 расположены копиры, например клинья 11, которые проходят через отверстие в корпусе 3 и взаимодействуют в момент смыкания полуформ с ползушками.Описываемая форма работает следующим образом. Экструдируемая заготовка из полимерного материала в виде трубы помещается между разомкнутыми полуформами 1 и 2. Стержень 4 вместе с направляющими 6 и муфтами 7 перемещает полые ниппели 5 и 8 для раздува внутрь экструдированной заготовки до определенного положения. Затем полуформы 1 и 2 смыкаются, и клинья...

Номер патента: 460289

Опубликовано: 15.02.1975

Авторы: Двернякова, Ивченко

МПК: C09C 1/36

Метки: двуокиси, пигментной, титана

...лый раствор хлорида титана повышает его стабильность, что является необходимым, так как потеря стабильности раствора перед стадией гидролиза приводит к значительному ухудшению качества готового продукта. В при- ЗО сутствии хлористого аммония осадок хорошо отстаивается и фильтруется.Повышение стабильности солянокисл ого раствора двуокиси титана позволяет уменьшить количество добавляемых рутильных зародышей, снизить температуру ведения процесса и проводить его в одну стадию.Двуокись титана, полученная по описываемой технологии, содержит 98 - 99% рутила с числом частиц менее 1 мкм 96 - 97%; содержание окиси железа менее 0,001% (Мп, Ч, Сц не обнаружены). Степень белизны 98%, коэффициент отражения 780. П р и м е р. 500 мл исходного...

Номер патента: 460048

Опубликовано: 15.02.1975

Авторы: Голубев, Ивченко, Петренко, Петрий, Прокопенко, Тимошенко, Чепенко

МПК: A24B 1/02

Метки: сушки, табака

...этом наружные стенки камеры выполнены из материала, пропускающего инфракрасные лучи, внутренние - из поглощающегоматериала, а в верхней внутренней стенке камеры имеются отверстия для подачи нагнет мого воздуха в камеру. 25а чертеже показано предлагаемое у йойство для сушки табака представляет изолированную от окружающей среды у 1, оборудованную центробежным венский институт табака и махорки й филиал Всесоюзного проектн института Гипронисельпром По средней линии камеры, по ее длине, ниже уровня пола проложен отсасывающий воздуховод 11, снабженный отверстиями 12 и регулировочными задвижками 13 для воздуха, Внутри камеры по стойкам 14 проложены пути 15, на которых установлены устройства, например контейнеры, рамы, тележки и т. п., для...

Номер патента: 459380

Опубликовано: 05.02.1975

Авторы: Белокриницкий, Борисевич, Ивченко, Кулак, Немчин, Тодорашко

МПК: B63H 21/24

Метки: бысттроходного, колонка, судна

...и в задней части стойки проделан канал 5 вентилирования, подводящийатмосферный воздух за стойку,Через брызгоотражательную пластину и гондолу проходит канал 6 для размещения вало,провода.Сечение канала 5 вентилирования рассчитано таким образом, чтобы давление за стойкой супервентилируемого профиля равнялосьатмосферному на всем диапазоне скоростейдвижения судна,Предлагаемая колонка работает следующимобразом.На малых скоростях движения разряжениеза стойкой мало, поступающий по каналу 5вентилирования воздух образует за стойкой1 небольшую каверну (сопротивление подводной части достаточно большое), так как относительная толщина профиля (за хорду профиля принимается условная длина от носикастойки до точки замыкания каверны) еще достаточно...

Номер патента: 458923

Опубликовано: 30.01.1975

Авторы: Бауман, Гольдберг, Ивченко, Леонов, Шаховцев

МПК: H02J 7/34

Метки: средства, транспортного, электроснабжения

...надежностьи качество электроснабжения.Для этогдиод соединлятора,На чертеэлектрическройства.Устройство содержитор с якорной обмотко буждения, двухполупериодный вьспрямитель 3 с числом ветвей, равным числу фаз якорной обмотки синхронного генератора, аккумулятор с более нагруженной 4 и менее нагруженной 5,полубатареями, регулятор 6 напряжения, диод 7, общую нагрузку 8 аккумулятора и индивидуальную нагрузку 9 полубатареи 4.Для изменения соотношения нагрузок полу- батарей аккумулятора на противоположное требуется поменять направление включения диода 7.Работа предложенного устройства происходит следующим образом.При работающем синхронном генераторе регулятор 6 напряжения, воздействуя на величину тока обмотки 2 возбуждения, поддерживает...

Номер патента: 456245

Опубликовано: 05.01.1975

Авторы: Беляев, Блейз, Зуев, Ивченко, Лонин, Муханов, Примаченко, Свинцов, Соловьев, Туровский

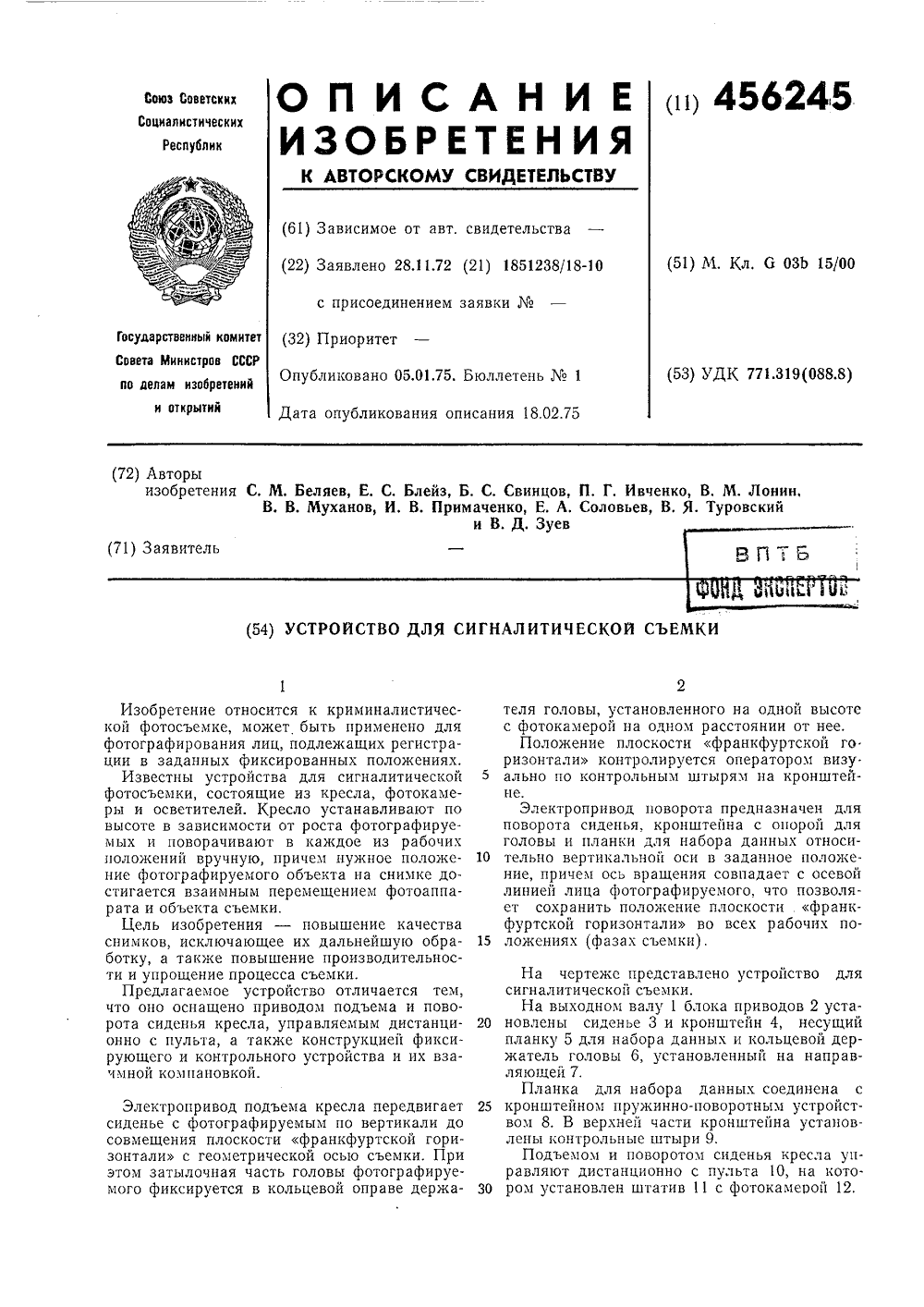

МПК: G03B 15/00

Метки: сигналитической, съемки

...объекта на снимке достигается взаимным перемещением фотоаппарата и объекта съемки.Цель изобретения - повышение качества снимков, исключающее их дальнейшую обработку, а также повышение производительности и упрощение процесса съемки.Предлагаемое устройство отличается тем, что оно оснащено приводом подъема и поворота сиденья кресла, управляемым дистанционно с пульта, а также конструкцией фиксирующего и контрольного устройства и их взачмной компановкой. На чертеже предста сигналитической съемки На выходном валу 20 новлены сиденье 3 планку 5 для набора жатель головы 6, ус ляющей 7,Планка для набора 25 кронштейном пружинно вом 8. В верхней части лены контрольные штыр Подъемом и поворот равляют дистанционно 30 ром установлен...

Номер патента: 454258

Опубликовано: 25.12.1974

Авторы: Дидковский, Ивченко, Можаев, Суворов

МПК: C21C 5/54

Метки: флюс

...Знамени инсти электросварки им. Е. О. Патона) ФЛЮС Примене электрошла зы позволя в 1,3 раза 5 процесса, едмет изобретени стый магний, целью повыш азатечей проц теплаве цве ы фтористый следующем с от- нпя Флюс, содержащии фтори 0 личающпйся тем, что, с тенико-экономическипок при электрошлаковом пе сплавов, в его состав введе рий и окись алюминия пр 5 ношении компонентов, ",: Фтористый магний Фтористый натрий Окись алюминияных ат 0 5 0 - -50 5 - 10. Изобретение относится к цветной металлургии и может быть использовано при электрошлаковом переплаве цветных сплавов.Известен флюс для электрошлакового переплава сплавов, содержащий фтористый магний, фтористый литий и криолит.Предложенный флюс отличается тем, что с целью повышения...

Номер патента: 452316

Опубликовано: 05.12.1974

Авторы: Добриян, Ивченко

МПК: A01J 25/12

Метки: подпрессовки, сыров, формования

...у ством 2 и останавливаются перед н делителем 6 форм. Сырное зерно, о ное от сыворотки, поступает в бунк когда створки 9 жалюзи закрыты, заполнения бункера контролируется ком 3, Одновременно с заполнением ра в момент включения установки в срабатывает электромагнит 12, опу плечо разделителя 6 форм, и форма вигается по транспортеру 5 на поэт загрузки, Остановка формы под бунс насадком 4 производится остановом 13,При этом форма замыкает контакты микропереключателя 15, который подает команду на подъем площадки 8 пневмоцилиндра 7. При движении вверх площадка 8поднимает форму, которая заходит в насадок 4, центрируется им и останавлива-ется на определенной высоте упором 16 с1помощью гайки 18,В этом положении тяга 19, укрепленнаяна...

Номер патента: 451546

Опубликовано: 30.11.1974

Авторы: Ивченко, Иоффе, Казберюк, Короткий, Листопадов

МПК: B30B 15/16

Метки: гидравлическим, прессом

...19 и 20. В электрической схеме датчика 17 установлено реле времени (на чертеже не показано).Система управлейия работает следующим образом.При перемещении рукоятки ручного управления 7 давление через распределитель 12 подается к сервомотору 1, который поворачивает вал 2. При помощи кулачков, расположенных на валу 2, срабатывают клапаны распределителя 5 возвратных цилиндров, и высокое давление от НАС подается к тормозному устройству 10. Под действием давления жидкости плавающий кла-пан 14 поднимается, жидкость через клапан и регулируемый дроссель 16 поступает в штоковые полости возвратных цилиндров 6 и перемещает при этом траверсу 11 вверх. Одновременно при помощи соответствующих кулачков приводятся в действие клапаны распределителей 3 и...

Номер патента: 450658

Опубликовано: 25.11.1974

Авторы: Александров, Ивченко, Короткий, Кравченко, Морозенко

МПК: B23D 45/12

Метки: резки, труб

...труба, а задний зажимной патрон5 - непосредственно в тележке 1 устройства.С помощьк предлагаемого устройствавозможна разрезка таких труб, которыепериодически или непрерывно подаютсявдоль оси. Для разрезки труб в непрерывном потоке установлен гидроцилиндр 38,шток которого соединен с тележкой 1, Уст 1 ройство перемещается по направляющим 39 46с помощью опорных колес 40, соединенныхс тележкой 1,Разрезка периодически подаваемой трубы производится следующим образом,руба, подлежащая разрезке, подается о 0по оси устройства через втулку 37 иостанавливается на линии реза фрезы 17(место ее остановки зависит от длины разрезаемой трубы),Труба зажимается с помощью зажимных 5 Лпатронов 4 и 5. Одновременно приводитсяво вращательное движение...

Номер патента: 447797

Опубликовано: 25.10.1974

Авторы: Бауман, Ивченко, Леонов

МПК: H02K 9/04

Метки: аксиальной, вентиляцией, генератор, синхронный

...фиг, 1 показан генератор, птоперечный разрез; на фиг. 2 - немагнитный конусный экран с лопастями вентилятора,Генератор состоит из статора 1 с обмоткой 2, когтеобразного индуктора 3 с обмоткой возбуждения 4, крышек 5, центробежного вентилятора 6, вала, подшипников и клемм.В междуполюсном пространстве индуктора 3 расположен немагнитный конусный экран 7, наружная поверхность которого плотно прилегает к внутренней конусной поверхности когтеобразных полюсов одной полярноустановке экрана 7 в ротор лопасти 8 располагаются между боковыми поверхностями когтеобразных полюсов индуктора 3.При такой, конструкции генератора с аксиальной вентиляцией воздушный поток, протягиваемый через машину центробежным вентилятором 6, встречает на своем...

Номер патента: 445401

Опубликовано: 05.10.1974

Авторы: Добриян, Дуванов, Ивченко

МПК: A01J 25/12

Метки: подпрессовки, сыров, формирования

...действием пружинь 1 15 в исходное положение при отключении электролагнита 14, и цикл подачи формы подготовлен,Мцкропереключатель 13 вместе с замкну. 10тылш контактами датчика 11 уровня подаюткоманду, и сжатый воздух направляется вверхнюю полость пневмоцилиндра 16. Насадок 5, находящийся в первоначальном полок.ци ца позицчи загрузки под формой, опу 15гкаетса на нее, одновременно поворачивается дозировочное устройство 2, связанноекцелатически со штоком 17 пневмоцилиндра 16, и сырное зерно из бункера 1 пере ьцгается в сырную форму, заполняя ее,11 ри замыкании микропереключателя 13сабатывает реле времени (на чертеже непоказано), которое после замыкания формыубирает штыри останова 12 и дает команду ца подачу сжатого воздуха в верхнюю 2...

Номер патента: 443653

Опубликовано: 25.09.1974

Авторы: Бекер, Добриян, Ивченко

МПК: A01J 25/15

Метки: пресс, сыров

...12. Для подачи воздуха в пневмоцилиндр 1 неподвижный шток 3 имеет отверстия 13,Работает пресс для сыров следующим образом.Формы с сырами подаются на прессование по цепному транспортеру 6. Как только одна из форм встанет на ролики 9, в пневмоцилиндр 1 через отверстия 13 штока подается воздух, и он, поднимаясь, захватывает форму площадкой 2 и движется до взаимодействия с замками 5 стоек 4. При возврате пневмоцилиндра 1 с площадкой 2 в нижнее положение форма с сыром удерживается на замках 5, а площадка, опускаясь, входит вырезами 10 ниже уровня транспортера 6 на ролики 9. Далее цикл загрузки повторяется.После полной загрузки вертикальных стоек 4 формами с сырами пресс автоматически переключается на режим прессования площадкой 2...

Номер патента: 441054

Опубликовано: 30.08.1974

Авторы: Бердянский, Бродский, Веевник, Ивченко, Карпов, Клейман, Найман, Рузин, Сыпленко, Трембач

МПК: B21B 25/02

Метки: дорновый, замок, пилигримного, стана

...пилигримовых станов, включающие корпус с горизонтальными пазами, размещенную в них своими выступами подвижную крышку с шарнирно установленным на ней двуплечим рычагом и расположенный в корпусе подпружиненный фиксатор крышки,С целью упрощения фиксации крышки в закрытом состоянии плечо рычага в предлагаемом дорновом замке снабжено пятой, опирающейся на подпружиненный фиксатор, выполнено по форме, соответствующей профилю горизонтальных пазов, и расположено в сообщающихся с ними вертикальных пазах.На фиг. 1 изображен предлагаемый дорновый замок пилигримового стана, общий вид; на фиг. 2 - разрез по А - А на фиг. 1.Дорновый замок включает корпус 1 с горизонтальными пазами 2, размещенную в них своими выступами (на чертеже не показаны)...

Номер патента: 435021

Опубликовано: 05.07.1974

Авторы: Ивченко, Изобретени, Каминский, Коропов, Короткий, Шкуро

МПК: B21B 15/00

Метки: клеймения

...клей 5 ской.Изобретение относится к клеймению проката.Известны устройсгва для клеймения, установленные на подшипниковых опорах и содержащие сменные клейма, расположенные на цилиндрической поверхности диска.Недостатком этих устройств является невозможность применения, например, при клеймении проката в торец.Цель изобретения - обеспечение клеймения проката в торец и повышение качества отпечатка.Для этого рабочая поверхность диска выполнена конической.На фиг. 1 изображено устройство в разрезе; на фиг. 2 - схема клеймения.Устройство состоит из диска 1, в пазе 2 которого установлены смежные клейма 3, Рабочие поверхности 4 смежных клейм расположены на конической поверхности диска. Вал 5, на котором закреплен диск, установлен на...

Номер патента: 432025

Опубликовано: 15.06.1974

Авторы: Берестовой, Ивченко, Никодимов

МПК: B65D 88/54

Метки: разгрузочное

...и его фиксации паз предлагаемого разгрузочного устройства выполнен в видь синусоиды, в вершинах которой имеются углубления для шариков.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - фрагмент паза.Разгрузочное устройство состоит из неподвижного 1 и подвижного 2 патрубков, причем на внешней поверхности патрубка 1 выполнен паз 3 в виде синусоиды, в вершинах которой имеются углубления 4 для фиксации подвижного патрубка с помощью шариков 5. Шарики прижимаются болтами б, установленными в цилиндрической части патрубка 2, с флаицем которого соединена верхняя уплотнительная прокладка 7 с помощью прижимного кольца 8 и болтов 9, а нижняя прокладка 10 вмонтирована в торец патрубка 1 и взаимодействует с уступом 11 патрубка 2 только в...

Номер патента: 430829

Опубликовано: 05.06.1974

Авторы: Добри, Дуванов, Ивченко, Колчин

МПК: A23B 4/023, A23B 4/32

Метки: мясопродуктов, посола

...размещен шнек 5, винтовая поверхность которого выполнена в виде двух участков с противоположной навивкой. На корпусе шнека расположены загрузочный бункер 6 и приемный лоток7 возврата соли.5 Барабан со стороны выгрузки сырья имееткольцевые канавки 8 с поперечными наклонными лопатками 9 сферической формы, служащими для возврата отработанной соли наодин из участков шнека. При этом угол на 10 клона лопаток 9 к оси барабана преимущественно равен 7,Работает устройство следующим образом,При включении шнека 5 соль из бункера 6подается в наклонный барабан 3, куда пода 15 ются также и куски мяса или шпига.Угол наклона оси барабана 3 определяет качество посолки мясопродуктов, причем он может регулироваться в пределах, например, от5 до 15 с тем,...

Номер патента: 423945

Опубликовано: 15.04.1974

Авторы: Бекер, Ивченко, Колчин, Львовское, Министерства, Молочной, Степанюк, Украинской

МПК: F15B 11/06

Метки: пневматический, привод

...силовой пцевмоцилиндр, в корпусе которого выполнены сообщенные с управляющими полостями распределителя уг лублеция, а ца торцах поршня пцевмоццлцндра выполнены выступы, входящие в конце хода поршня в упомянутые углубления для их замыкания, отличающийся тем, что, с целью повыше: ця надежности привода, зо лотциковый распределитель снабжен регулируемым фиксатором, например, шариковым для удержания золотника до создания в его управляющих полостях давления, необходимого для перемещения золотника с заданной ско ростью. краццее полокрьцпкой 6 15. Вследствие сечения камеи поршня, возИзвестен пневматический привод возвратпопоступательного движения с автоматическим реверсированием, содержащий золотниковьш распределитель, управляющие полости...
