Номер патента: 949756

Опубликовано: 07.08.1982

Авторы: Ивченко, Куликов, Леонов, Степаньянц, Успенский

МПК: H02K 1/06

Метки: магнитопровод, электрической

...на ребро 21.5 Недостатком этой конструкции является сложность и большая трудоемкостьизготовления пакета ярма, что затрудняет .использование данного технического решения йри изготовлении магнитопроводов роторов и якорей с большой высотой ярма. Механическая прочность этой конструкции также недостаточна.Цель изобретения - упрощение технологии изготовления и повышение механической прочности.Поставленная цель достигаетсятем, что магнитопровод электрической машины снабжен магнитопроводящимэлементом, выполненным из намотаннойплашмя ленты и расположенным по торцу зубцовой эоны.На чертеже показан магнитопроводстатора электрической машины, продольный разрез.Магнитопровод содержит эубцовуюзону 1 с пазами, выполненную из гофрированного...

Номер патента: 949755

Опубликовано: 07.08.1982

Авторы: Ивченко, Степаньянц, Степанян

МПК: H02K 1/06

Метки: магнитопровод, электрической

...в которых размещается обмотка. Пазы открыты состороны ярма, Ярмо выполнено из непрерывной ленты навивкой ее в спиральна ребро, Благодаря конструкции зубцовой эоны трудоемкость сборки этогомагнитопровода значительно ниже трудоемкости сборки вышеуказанного магнитопровода 23,Недостатком конструкции такогомагнитопровода является сложность ибольшая трудоемкость изготовленияпакета ярма, что не позволяет испольэовать данное решение при изготовлении магнитопроводов роторов иякорей.Цель изобретения - снижение трудоемкости изготовления магнитопровода.Укаэанная цель достигается тем,что в известном магнитопроводе электрической машины ярмо выполнено, поменьшей мере, иэ одной гофрированнойвдоль оси магнитопровода ленты,Ярмо может состоять, по...

Номер патента: 949008

Опубликовано: 07.08.1982

Авторы: Гарнус, Горбов, Гофман, Ивченко, Карасик, Никитин, Рыбалко, Худик, Черненко, Юренко

МПК: C21D 1/02

Метки: проката, термически, упрочненного

...1 ЗСТ-"НЫХ ПИС "10 кдтИЙ, Г",);ини (убЗСГС. И т ,. ППОЛУГЧПЮТ 31 СЧЕТ ПЕ;,ОРМДЦ И;ПОКДТКт В 1 ТЯ(кд 11- - = 1.Г), ), ,",дс)тчетпе. и изгтбом 3 ттру и;15 От пспрдл) лотт:с1 ПВЕЕнтЫХ ПЕГ)ГКГОВ КС)т ТГ)т-тт=. тГт))С И т ТРСЛД ПРОГИРД .т, ) н )ГРЗП)ОЧТИТЕЛЬНЫ ПРЦ ПРОКДтКЕ СтЕРжИЕЙ С ТЕ)то.нРатУРОЙ 950 ОС Уце(т 1)ьЙ УГол сКРУтивд=ния 5 рдц/)и стрелй проГцбд 2 мстержтеЙ с темпердтуроЙ 1030"С,НтМДЛЬИЬ)Е Х)ОЭТЕГ)тт Т" )(Э( т)ЕСР)ВИКруЧЕНИЯ И ИЗГГГ Оггроцо ИДЕТСЯ т)дл)гЕМ )ЗйМЕТИОГР 1(Х Г)Я)ИЯ НД П)Г) ТЕК"Спроцессе) рг ",р,"-.)1.,зттттйт;,гт;(г,,(г)У Г Г;(;Э;Г) С. )Ии)Р,":;тЦД 3 ИСНЯтдг ЗИГК Н ГПД, )ЕЭ)т(тПУ 1 ЕИ) (т тт тр ОГтбг )д Гтт ргтП Р "т Г)1 т Й;.Г.коггл"иию От г)зохопд к гтт.охгэ т;" -.,-;.+-;)Кт Врс (еткт и и-; о 3 Эклк; г х;);( Эд...

Номер патента: 946427

Опубликовано: 30.07.1982

Авторы: Диденко, Евтенко, Ивченко, Ялинская

МПК: A01B 69/04

Метки: агрегата, движения, сельскохозяйственного, спирали

...движения агрегата; на Фиг. 2 - то же,в случае разновидности формы обрабатываемого полт,Способ содержит последовательно выполняемые операции: рабочее движение по одной стороне периферии загона 1, поворот агрегата с выглубленными рабочими органами на угловых участках поля относительно середины опорной поверхности движения О на угол 90 о 2, движение по поперечной стороне 3, поворот 2, движение по противоположной стороне 4 и так далее по свертывающейся спирали с выходным движением через уже обработанные поперечные ряды 5.Способ движения агрегата по спирали как разновидность кругового позволяет повысить производительность в сравнении с загонннм и наиболее производительным гоновым в среднем на 8-11 для агрегата шириной захвата 4,2 м при...

Номер патента: 944032

Опубликовано: 15.07.1982

Авторы: Брейтер, Вайнштейн, Ивченко, Леонов, Успенский

МПК: H02P 9/30

Метки: регулятор

...нагрузок импульсы помехи через резистор жесткой положительной обратной связи поступают на вход измерительного органа и вызывают неправильную работу гранзистора проме- жуточного усилителя.,Цель изобретения - повышение точности регулирования.р 1Поставленная цель достигается тем, что дроссельфильтра выполнен с отводом от часги витков, а свободный вывод резистора жесткой положительной обратной связи подключен к указанному отводу . дросселя фильтра.На чертеже приведена принципиальная схема регулятора напряжения, ЗйВыходной транзистор 1 включен последовательно с обмоткой 2 возбуждения генератора между шинами плюс" и минус источника питания, База транзистора 1 через запирающий диод 3 соединена с выходом промежуточного транзистора 4; база...

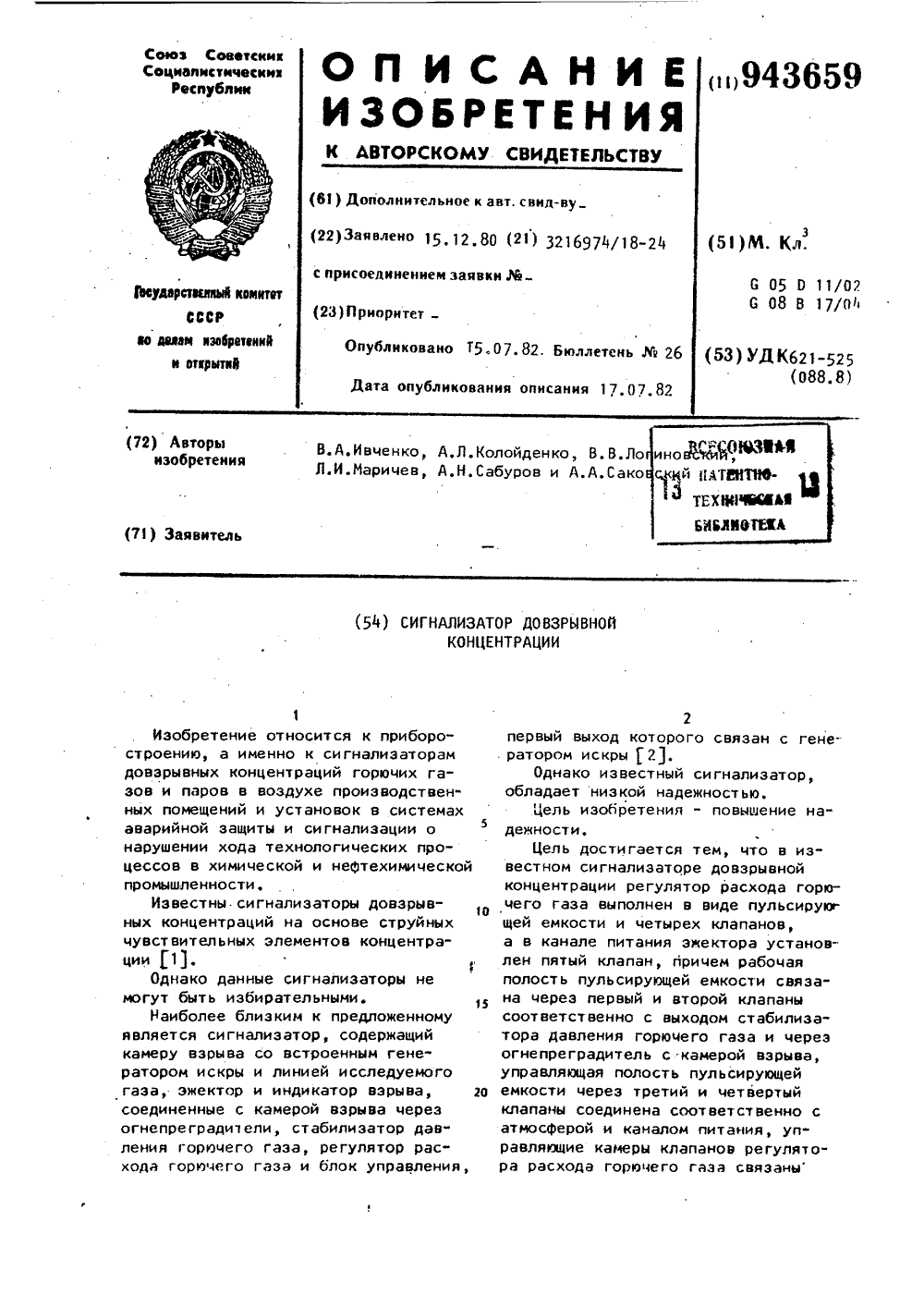

Номер патента: 943659

Опубликовано: 15.07.1982

Авторы: Ивченко, Колойденко, Логиновский, Маричев, Сабуров, Саковский

МПК: G05D 11/02

Метки: довзрывной, концентрации, сигнализатор

...стаби" лиэатора давления 8 и выходом регулятора расхода 9; управляющая полость У пульсирующей емкости 10 через клапаны 13 и 14 соединена соответственно с атмосферой и каналом питания. Генератор искры (например, набоснове пьезокерамического преобразователя) подключен к первому выходу Р блока управления 7, второй выход Р которого связан с управляющими каме. рами клапанов 1-14, а третий выход3 Р 3 - с управляющей камерой клапаЪна 6Сигнализатор работает по принципу непосредственного испытания среды на взрываемость путем искусственного воспламенения исследуемого газа, обогащенного некоторым количеством горючего газа.Блок управления Формирует на4 трех своих выходах последовательнос" ти неперекрывающихся импульсов Ру, Р и Р . В первой Фазе...

Номер патента: 939337

Опубликовано: 30.06.1982

Авторы: Арих, Берестовой, Бубнов, Дьяченко, Ивченко, Котюк, Лалуев, Попов, Радзиховский, Трубачев, Ханчас

МПК: B65D 88/54

Метки: грузов, железнодорожная, порошкообразных, цистерна

...концентрация усилий и напряжений, что снижает прочность конструкции и требует специального покрепления обечайки котла.Цель изобретения - повышение прочности конструкции железнодорожной цистерны для порошкообразных грузов.Указанная цель достигается тем, что в железнодорожной цистерне для порошкообразных грузов, содержащей установленный на шкнорневых балках посредством опор котел с бункерами, состоящий из незамкнутой цилиндрической обечайки, соединенной в нижней части с бункерами элементом омегообразного профиля, и днищ,опоры состоят из профильных элементов прямоугольного сечения, наклонно расположенных .вдоль шкнорненых балок параллельно один к другому и соединенных между собой плоскими листами,Так как опоры, состоящие из нескольких...

Номер патента: 938979

Опубликовано: 30.06.1982

Автор: Ивченко

МПК: A61B 18/02

Метки: инструмента, криохирургического, холодопроизводительности

...температуры замораживающего наконечника ниже температуры замерзания рабочей жидкости на его рабочую поверхность намораживается лед. По мере намораживания льда происходит вытеснение жидкости в мерный капилляр 11, Через заданный промежуток времени , определяемый по секундомеру 15, измеряют с помощью мерного капилляра 11 объем вытесненной жидкости Чв,жа с помощью измерительного прибора 14, подключенного кдатчику 6 температуры, измеряют температуру рабочей поверхности замораживающего наконечника 1 н т. е, температуру поверхности льда, примыкающей к наконечниКу.Объем намороженного на рабочую поверхность наконечника льда Чдсмз опре-.деляют по измеренному объему вытесненной из емкости жидкости.1Я ьж. Р /Р Жгде Чвж - объем вытесненной...

Номер патента: 936227

Опубликовано: 15.06.1982

Авторы: Евграфов, Еремин, Ивченко, Иняшкин, Костюшин, Купеев, Леонов, Орлов

МПК: H02K 1/18

Метки: бесконтактная, электрическая

...скреплены с выступающей 30 частью зубцов. Выступающие зубцы пакета статора сопряжены с плоскими поверхностями опорНых лучей. В опорных лучах могут быть выполнены прорези, в которых размещены выступаю щие части зубцов пакета статора,На фиг.1 изображен пакет статора, продольный разрез; на фиг.2 - статор, вид с торца; на фиг.З - каркас (сопрягаемые поверхности опорных лучей 40 выполнены с одной стороны каркаса), продольный разрез; на фиг,4 - то же, (сопрягаемые поверхности опорных лучей обращены к противоположным сторонам каркаса через один луч) вид 45 с торца; на фиг.5 - каркас с прорезями на опорных лучах, продольный разрез) на фиг.б - предлагаемая машина, продольный разрез, сопряжение выступающих зубцов с опорными лучами каркаса...

Номер патента: 930053

Опубликовано: 23.05.1982

Авторы: Дубовик, Ивченко, Непомнящий, Павлова, Райхел

МПК: G01N 3/00

Метки: вязкость, испытании, разрушения, характеристик

...следующимобразом.Для испытаний используют плоскиеобразцы с полированной поверхностью, 1 опредназначенные для испытаний на изгиб или растяжение. Острую трещинунаносят, например, алмазным индентором, Образец нагружают до уровнянапряжений, достаточного для появ-1 зления в вершине трещины зоны раскрывшихся микродефектов, что составляет50-7 Я разрушающих для образцов нанапряжений. Образцы нагружают так,чтобы нанесенная острая трещина находилась посередине растягиваемой егостороны перпендикулярно направлениюрастягивающих напряжений. Затем,образцы разгружают и поверхность стрещиной покрывают люминесцентнойжидкостью, обеспечивающей индикациюмикродефектов с раскрытием менее0,001 мм; Люминесцентная жидкость выдерживается на поверхности в...

Номер патента: 929067

Опубликовано: 23.05.1982

Авторы: Ивченко, Щегельский

МПК: A61B 17/00

Метки: костного, костью, соединения, трансплантата, трубчатой

...собранном ви на фиг. 4 - вид А на фиг, 2.Соединение трансплантата с т костью производят следующим обрНа подготовленные к соединен костей и костного трансплантата Предлагаемый способ об чественное прочное .соедин трансплантата с трубчатой обеспечения четкой фиксаци длины соединяемых фрагмент спечивает кание костного костью путем и и расчетной рубчатой азом.ию концы одевают,ормула изобретени Изобретение о цины,а именно к Известен спо трансплантата с обработки концов ледующей их фик Однако извест ного соприкоснов кого их взаимног работанной поверподобранные по размерам, специальные насадки с согласованными зубьями 2 обратной формы. Насадки 1 устанавливают в нужном положении относительно мыщелков, ориентируясь на одну из осей зуба, что...

Номер патента: 927676

Опубликовано: 15.05.1982

Авторы: Биланин, Ивченко

МПК: B65G 47/86

Метки: подачи, раскряжевочной, установке, хлыстов

...в виде двух силовых цилиндров, установленных на противоположных концах тяги.остановка хлыста, что улучшает точ"ность останова и отмера длин прираскряжевке хлыстов. формула изобретения Устройство для подачи хлыстов на раскряжевочной установке, включающее приводные подъемные элементы, установленные на поворотных вокруг горизонтальных осей рычагах, свободные концы, которых соединены общей тягой, связанной с приводом, и механизм останова, о т л и ч а ю щ е ес я тем, что, с целью повышения точности останова хлыста, механизм оста- нова выполнен в виде тормозных упоров с вогнутой рабочей поверхностью, укрепленных на горизонтальных осях посредством дополнительных рычагов, при этом привод выполнен в виде двух силовых цилиндров, установленных...

Номер патента: 927512

Опубликовано: 15.05.1982

Автор: Ивченко

МПК: B29C 1/00

Метки: блок, полимерных, универсальный

...чертеже в левой части показанблок с установленной на нем пресс-формой в сомкнутом положении, в правой 15части - в раскрытом положении.,Блок содержит нижнюю опорную плиту 1, нижнюю неподвижную 2 и верхнююподвижную 3 плиты обогрева с Т-образыыми пазами, выталкивающую систему 4, установленные в Т-образные пазыверхней плиты обогрева и попарно связанные между собой опорными пластинами 5 четыре телескопические тяги,состоящие из размещенных друг в друге втулок б и 7 с заплечиками и односторонними буртами и стержня 8 супором 9,Блок с установленной на нем прессформой работает следующим образом.После отпрессовки изделия, верхняятраверса пресса вместе с плитой 3,поднимается, раскрывая пресс"Форму.При этом тяги удлиняются за счет выбора...

Номер патента: 927511

Опубликовано: 15.05.1982

Автор: Ивченко

МПК: B29C 1/00

Метки: блок, литьевого, прессования, универсальный

...литника,за счет ласточкина паза поршня 17,кулачки 7 поднимают при этом за бурты загрузочную камеру 19, разнимаяее с поршнем 17, опорные планки 16,освобожденные от прижатия Г-образными рычагами 1, возвращаются в исходное положение. Затем с блока снимают пресс-форму и загрузочную камеру 19, а с поршня 17 сбивают прессостаток.С этого момента рабочий цикл повторяетсО,Это достигается тем, что универсальный блок литьевого прессования с нижней загрузочной камерой, содержащий подвижную верхнюю плиту обогрева, неподвижную опорную плиту, 5 размещенную на ней нижнюю плиту обогрева, и загрузочную камеру с поршнем, снабжен связанными с верхней плитой обогрева посредством тяг Г-образными рычагами, размещенными на 10 нижней плите обогрева...

Номер патента: 927379

Опубликовано: 15.05.1982

Автор: Ивченко

МПК: B21D 37/00

Метки: действия, совмещенного, штамп

...двумя отверстиями с поверхностями,охватывающими стойки прижима, матрица жестко 40 связана с промежуточной плитой, промежуточная плита снабжена упорными элементами в виде подпружиненных в направлении, перпендикулярном оси штампа, Г-образных рычагов, одно плечо каждого из которых связано с ней шарниром с осью вращения, перпендикулярной оси штампа, а другое расположено с возможностью взаимодействия с фланцем вытяжного пуансона, стойки связаны с прижимом шарниром с осью вращения, перпендикулярной оси штампа, и выполнены каждая с двумя противоположно расположенными на ее боковой поверхности выступами-упорами, взаимодействующими один с упорным элементом, а другой - с поверхностью отверстия промежуточной плиты, при этом размер поверхности...

Номер патента: 927265

Опубликовано: 15.05.1982

Авторы: Ивченко, Корякин, Резник, Синегрибова, Солдатенко, Тимофеева

МПК: B01D 21/00

Метки: аппарат, взвесей, сгущения, тонких

...в пространстве, образованном токопроводящеймембраной и осадительным электродоМ,Тем самым предотвращается перемешивание слоя частиц, осаждающихся натокопроводящей мембране, являющейсякак бы ложным днищем аппарата, чтоускоряет процесс осаждения взвешенных частиц, повышает удельную про, изводительность аппарата, повышаетплотность сгущенного продукта. Кроме того, предотвращение перемешивания осадка способствует электроосмосу,т,е. вытеснению воды из слоя осадка,находящегося на токопроводящеймембране в неподвижном состоянии,что также ведет к получению сгущенного продукта повышенной плотности,На чертеже изображена принципиальная конструкция аппарата для сгущения тонких взвесей.Аппарат включает в себя рабочуюемкость 1, загрузочный...

Номер патента: 925543

Опубликовано: 07.05.1982

Авторы: Антошин, Ивченко, Ковалев

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...литника при выполнении поверхности канала вставки по касательной к радиусу.Пресс-форма включает неподвижную и подвижную полуформы. Подвижная полу- форма содержит плиту 1 крепления, плиту 2 выталиивателей с контртолкателями 3 и выталкивателями 4 и 5 соответственно литников и промывников, упорную плиту б, плиту 7 пуансона, вкладьпш 8, подкладную плиту 9. Во вкладыше 8 неподвижно установлены вставки 10 и 11, оформляющие вместе с вкладышем 8 рабочую полость пресс-формы. Во вставках выполнены каналы 12, соединенные с питателем и промывником литниковой системы, поверхности которых со стороны выталкивателей литника и промывника выполнены по радиусу или по касательной к нему,В плите 2 закреплены ножи 13 и 14 для обрезки литников и...

Номер патента: 921980

Опубликовано: 23.04.1982

Авторы: Александров, Ивченко, Ожерельев, Чеботарев

МПК: B65B 69/00

Метки: материалом, мешков, растаривания, сыпучим

...а и в и ножами 7. Рамы 4 и 5 движутся возвратно-поступательно в направляющих 8, приводящихся в движение приводом 9, в пазахнаклонного желоба 10, по которомускользит пакет 11,мешков. Разрезанные на полосы опорожненрые мешки поступают в емкость 12.Устройство работает следующим образом,Пакет 11 по наклонному желобу 10поступает к вожам 7. Ножи 7 разрезают пакет на полосы, при этом трубы 6 с ножамк 7 оказываются внутримешков в сыпучем материале., Сыпучийматериал качинает просыпаться из разрезанных мешков в отверстия а и в,расположенных по всей длине труб 6,а также через отверстия в наклонномжелобе 10 в бункер 2. Разрезанные на полосы мешки с остатками сыпучего материала далее попадают в перфорированный барабан 1, где осуществляет" ся полное...

Номер патента: 912779

Опубликовано: 15.03.1982

Авторы: Быков, Ивченко, Кузнецов

МПК: C30B 33/00

Метки: кристаллов, щелочно-галоидных

....выдержать кристалл без растрескивания. Недостатком . гндроэкструзии является трудность первоначального уппотнения очка матрицы, особенно при сложном профиле экструдата.Известно устройство, реализую способ получения поликристалличес сцинтилляторов иэ ионных монокристаллов 21.В этом устройстве монокристаллическую заготовку помещают в канал контейнера, имеющего на одном конце матрицу, а на другом - жесткий плуни.ер. Нагретая до высоких температур заготовка под действием жесткого плунжера выдавливается через матрицу меньшего поперечного сечения. Полученное методом горячей экструзии иэделие имеет прочность по крайней мере вдвое превышаю. щую исходную, а оптические свойстваЬ 91277гаемом устройстве под действием жидкости высокого давления,...

Номер патента: 907176

Опубликовано: 23.02.1982

Авторы: Ивченко, Кузьминов, Харин, Шаповалов

МПК: E02F 9/00

Метки: круга, рельсового, экскаватора

...вид; на Фиг, 2 - узел 1 нафиг. 1, сечение в вертикальнойплоскости; на фиг. 3 - сечение А-Ана Фиг. 2; на фиг. 4 - вариант исполнения узла 1 на фиг. 1, сечение10в вертикальной плоскости.Устройство связано с поворотнойплатформой 1, к которой прикрепленрельсовый круг 2. На втулке 3центральной цапфы установлена центРирующая крышка 4 с прокладками 5,имеющая расточку, в которой установлен подшипник б. В подшипнике 6с помощью гаек 7 закреплена поворотная ось 8. К последней прикреплена 20консоль 9 с противовесом 10 и контрольным Флажком 11. В заданном положении консоль фиксируется с помощью башмаков 12, закрепленных наосях 13, Подшипниковый узел закрывается колпаком 14. Башмаки 12 снабжены антифрикционными накладками15, скользящими при...

Номер патента: 901185

Опубликовано: 30.01.1982

Авторы: Ермоленко, Ивченко, Подопригора, Сероштан

МПК: B65G 39/12

Метки: конвейера, ленточного, роликоопора

...ц;) (Ги(. 1.ЭО 1 ИКОЦ(Р 1 ЛСЦГО.(НОГО КОНБСЙ(.Ра СО,. -Ои-. 113 )Гр( ) В Виде т)э(бы с продольным )зрсзо 1, В РГ ь Об)зсю(цси. жсстко крсп - .1 сииои 1,1 п(мс .) тк, тобы конт р трхбь 0.т;)В;11(и ц(з;1к).,) ть)м, т. ( р 1 зрсз Вдоль бразл юи и находился сооку.Нп о(горе 1 емли 1 проваы боковые ролики 4 и жестко (крсцлена рамка 3 так, что (и 1 ц( иср(кпы 113(т р 130(.за - Вдоль ООра901185 а также более равномерно распределять нагрузки от веса транспортируемого материала и ленты на каждом из четырех роликов роликоопоры. Формула изобретения Роликоопора ленточного конвейера, включающая установленную на раме трубчатую опору, на которой закреплены боковые ролики и рамка с первым и вторым по ходу движения ленты средними роликами,...

Номер патента: 900826

Опубликовано: 30.01.1982

Авторы: Абрамов, Волик, Ивченко, Игнатов, Лилиенко, Наливко, Петрий, Сазыкин, Сазыкина, Тимошенко

МПК: A01D 43/10

Метки: плющения, растительного

...работает следующим образом. 5Между вращающимися плющильными валками 1 пропускается листья табака. Зазор между плющильными валками 1 подобран таким образом, что тонкая листовая пластинка табачного листа 10 проходит, не повреждаясь, а толстая средняя жилка подвергается разрушению. Выделяющаяся при этом влага попадает в винтовые пазы 2 плющильных валков 1, заполненных гигроскопичным 15 материалом. Под действием центробежной силы влага перемещается в винтовых пазах 2 к ги 1 роскопическому материалу дисков 3 для сброса влаги, Линейная скорость движения определяет ся радиусом поверхностных слоев гигроскопичного материала дисков 3 для сброса влаги. куда устремляется под действием центробежной силы влага со скоростью большей, чем...

Номер патента: 899614

Опубликовано: 23.01.1982

Авторы: Данилова, Ивченко, Лебо, Пляскина, Шевченко-Корженецкая

МПК: C09J 3/12

Метки: клеевая, композиция

...1 получают смешиваниемвес.4 воды3 вес.4 моцевинь 1, 1 вес.натриевой соли карбоксиметилцеллюлозы, 82,75 вес.Ф бутадиенстирольноголатекса или 53,8 вес,4 в пересцете насухое вещество,Перемешивание компонентов продолжается 1 ч 30 мин, после цего заливается 1 вес,4 этиленгликоля и0,25 вес.4 15-ного раствора алкилмоносульфоната натрия - эмульгатораили 0,0167 вес. О 4 в пересчете на100-ный продукт и перемешиваниепродолжается 20 - 30 мин,В композиции содержание воды29,18 вес. Ф. П р и м е р 3 . Клей хозяйственный по примеру 1 полуцают смешиванием 9 вес,4 воды 3 вес. моцевины,1 вес,4 натриевой соли карбоксиметилцеллюлозы, 82,75 вес.4 бутадиенстирольного латекса (53,8 вес.4 в пересцете на сухое вещество),Перемешивание компонентов продол 5 нается...

Номер патента: 895452

Опубликовано: 07.01.1982

Авторы: Вишневский, Ивченко, Синявский, Чарков, Шецер, Ющенко

МПК: A62C 31/32

Метки: огнетушитель, пеногазовый

...5, коллектора б с выходными каналами 7 и шайбы 8, Коллектор соединен с источником сжатого газа 2 через регулятор 9 расхода газа. Сифон 5 закрыт дном 10 и конец его, входящий в коллектор 6, образует с ним кольцевуюсмесительную камеру 11 и имеет перфорацию 12.Огнетушитель работает следующим образом.При приведении его в действие сжатый гаэ иэ источника 2 через рецуктор 3. и регулятор 4 поступает в корпус 1 с раствором пенообраэователя.После достижения в корпусе 1 заданного рабочего давления, раствор пенообразователя через кольцевую ка- ф меру 11, перфорацию 12 и сифон 5 подается на очаг пожара.Для получения пены необходимо открыть регулятор 9 расхода газа, Сжатый гаэ из источника 2 через ре гулятор Э и регулятор 9 расхода газа поступает в...

Номер патента: 892589

Опубликовано: 23.12.1981

Авторы: Ивченко, Леонов, Степаньянц

МПК: H02K 15/02

Метки: магнитопровода, электрической

...электрической машины. Разделение каждого последующего участка 1 начинают с противоположной стороны. Разделение ленты на участки может быть выполнено различными способами (на Фиг, 1 представлены 3 способа разделения). 15Раэделение ленты на участки производится не по всей ширине ленты. Между рядом лежащими участками 1 оставляются перемычки 2 шириной не более высоты зубца, 26 Затем производят гофрирование участков 1 вдоль ленты с образованием пазов 3 и зубцов 4 (фиг. 2 и 3) . На кажцом участке 1 может быть выполнено различное количество пазов и гофр 1 зубцов), а также пазы могут выполняться не на каждом участке ленты, так как ширина перемычки 2 выполнена не более высоты зубца 4.Для того чтобы окончательно из 30 гофрированных участков...

Номер патента: 891186

Опубликовано: 23.12.1981

Авторы: Абакелия, Асапова, Гудушаури, Едигаров, Ивченко, Руруа, Сигуа, Шифрин

МПК: B21B 37/78

Метки: продольной, прокатки, станах, стенки, толщиной, труб

...1 с блоком 2 управления, измеритель 3 температуры гильзы, идентификатор 4, датчики 5 и б мощностиглавных приводов прошивного стана 7и стана 8 продольной прокатки, датчик 9 времени перемещения верхнеговалка клети продольной прокатки, датчик 10:толщины стенки труб и блок 1)коррекции, причем выходы перечисленных измерителя 3 и датчиков 5, б, 9и 10 соединены с соответствующимивходами идентификатора 4, а выходыдатчиков 6 и 10 мощности привода стана продольной прокатки и толщиныстенки труб "оединены также со входами блока 11 коррекции, выход которого соединен с одним из входов блока 2 управления, соединенного своимвыходом с исполнительным механизмом 1.Функции блока 2 управления, идентификатора 4 и блока 11 коррекциивыполняет микропроцессор,...

Номер патента: 891140

Опубликовано: 23.12.1981

Авторы: Бирюков, Горелик, Ивченко, Подольский, Тучинский

МПК: B01J 19/00

Метки: процессом, рециркуляционным, технологическим

...а такжереализованные в ВИ функциональныекоррректирующие блоки 19 и 22. 50 4 41 Ф 4(2)Величину 2 уточняют в блоке 21 спомощью математической модели бло 55 2 В реакционном блоке 1 происходятсобственно химические превращения,в результате на выходе из него получают полупродукт - реакционную смесь,содержащую, помимо целевого продукта,непрореагировавшее сырье и побочныепродукты (блок выделения побочныхпродуктов на схеме не показан). Вблоке 2 из полупродукта выделяютсырьевые компоненты и возвращают ихна вторичную переработку,На технологический процесс воздействует множество возмущений, чтоприводит к нестабильности основных. материальных потоков и их колебаниям в определенных пределах. Буфер 1140 4ные емкости 3 и 4 предназначены длясглаживания...

Номер патента: 887988

Опубликовано: 07.12.1981

Авторы: Ивченко, Коновалов, Ластов, Матюхин

МПК: G01N 1/10

Метки: жидких, отбора, проб

...ипредотвратить образование сквозныхпор или полостей, что исключит возможность загрязнения отобранных пробкомпонентами окружающей среды притранспортировке. Высота верхнегогидрозатвора больше высоты нижнегогидрозатвора на величину, эквивалентную объему выходной трубки гидроэатвора с тем, чтобы после сливав верхнем и нижнем гидрозатворахоставался одинаковый уровень теплоносителя.На чертеже изображено устройство,общий вид.Устройство состоит из корпуса 1,имеющего обогрев или принудительноеохлаждение, патрубка 2 входа с соплом и коаксиально расположенным вкорпусе патрубка 3 выхода теплоносителя, газового 4 патрубка, горловины 5, пробоприемника, содержащегоцилиндрический кожух 6, один илинесколько пробоприемных стаканчиков7, выходного 8 и...

Номер патента: 887958

Опубликовано: 07.12.1981

Авторы: Введенский, Гордеев, Ивченко, Лукьянова, Малченко, Цитрин

МПК: G01M 3/06

Метки: испытания, клапанов, предохранительных, стенд

...вентиль 43, понижающий давление редуктор 44, подогреватель воздуха 45 подключен стол 46 для размещения осушаеьВп после испытания клапанов,Стенд работает следующим образом.Испытываемый клапан (не показан)закрепляют в гнезде стола 1. Исходное состояние всех вентилей с электроприводами - "закрыто", кроме вентиля 42,После установки пары колодок 37, соответствующей заданной ступени давления испытания, открытием вентиля 19 подают сжатый воздух на стенд.При необходимости испытания клапанов воздухом, давление которого ниже, чем в сети сжатого воздуха, вентилем 23 открывают соответствующую заданному давлениюмагистраль блока понижения давления. Задатчиками электроконтактных манометров 38 и 41 блока защиты и контроля испытаний и регулировкой...

Номер патента: 886911

Опубликовано: 07.12.1981

Авторы: Берестенников, Ивченко, Чарков, Ющенко

МПК: A62C 35/50

Метки: огнетушитель, порошковый

...в работе.Это достигается тем, что труба выполнена телескопической, при этом ее внутреннее звено имеет со стороны входа расширение.На чертеже изображен порошковый огнетушитель.Огнетушитель содержит емкость 1 дл огнетушащего порошка, источник 2 сжатого газа, перфорированную трубку 3 и телескопическую трубу 4, внутреннее звено которой со стороны входа имеет расширение 5. Труба 4 снабжена кожухом 6, Источник 2 сжатого газа соединен с перфорированной трубкой 3 через редуктор 7,Расширение 5 внутреннего звена, выполненное со стороны входа, препятствует погружению телескопической трубы внутрь объема порошка при нахождении огнетушителя в режиме Ожидание.При срабатывании огнетушителя сжатый газ из источника 2 через редуктор 7 и...
