Устройство формирования радиоимпульсов

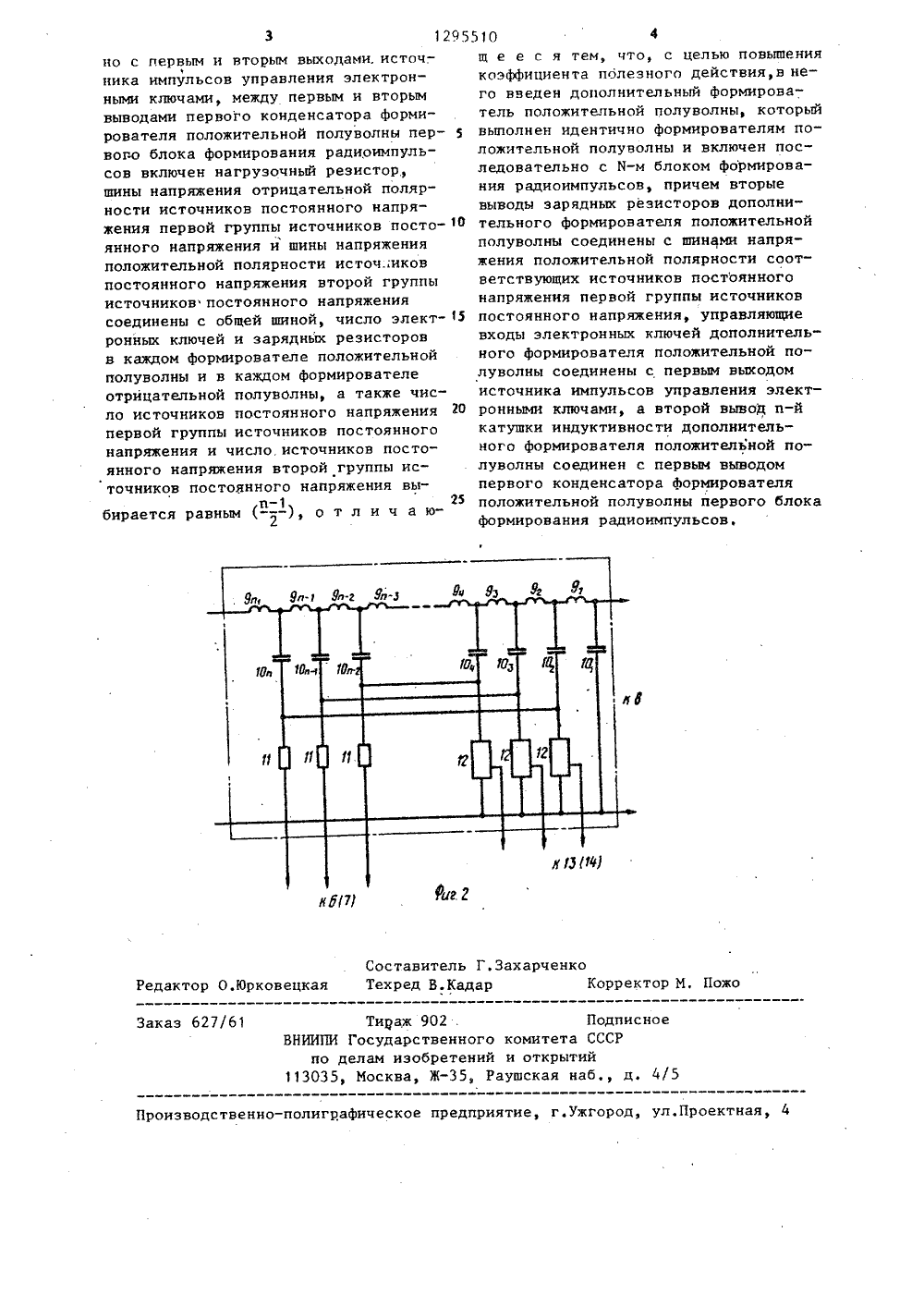

)4 н 3 80 ГОСУДАРСТВЕННЫЙ НОМ ПО ДЕЛАМ ИЗОБРЕТЕНИ ЕТ ССС ОТНРЫ ИЙ САНИЕ ИЗОБРЕТЕН с ВТОРСИОМУ СВИДЕТЕЛЬСТВ(56) Приборы для научных исследований, т.40, 1969, В 3, с 78.Там же, т.36, 1965, У 1, с.16. (54) УСТРОЙСТВО ФОРМИРОВАНИЯ РАДИО- ИМПУЛЬСОВ(57) Изобретение относится к радио технике. Цель изобретения - повышение КПД. Устр-во содержит источник 1 импульсов управления электронными ключами, 3 блоков 2 формирования радио- импульсов, содержащие формирователь (Ф) 3 положит.полуволны и Ф 4 отрицат;полуволны, источники постоянного напряжения (ИПН) 6 первой группы, ИНН 7 второй группы, нагрузочный реристор 8. Ф 3 и 4 содержат и катушек и конденсаторов, зарядные резисторы, электронные ключи. В устр-во введен дополнительный ф 5 доложит.полуволны. 2 ил129Изобретение относится к радиотехнике и может использоваться для Формирования колебаний большой мощности, в частности для дополнительного нагрева высокотемпературной плазмы, в установке типа токамак и т.д.Цель изобретения - повышение коэфФициента полезного действия.На Фиг.1 показана структурная электрическая схема предложенного устройства Формирования радиоимпульсов; на Фиг.2 - принципиальная схема Формирования положительной (отрицательной) полуволны.Устройство содержит источник 1 импульсов управления электронными ключами, Н блоков 2 Формирования радио- импульсов, каждый из которых содержит Формирователь 3 положительной полу- волны и Формирователь 4 отрицательной полуволны, дополнительный Формирователь 5 положительной полуволны, источники б постоянного напряжения первой группы источников постоянного напряжения, источники 7 второй группы источников постоянного напряжения и нагруэочный резистор 8, при этом формирователи 3 и 4 содержат и катушек 9 9 9 индуктивности, и , конденсаторов 10 10 г,.1.,Ол зарядные резисторы 11 и электронные ключи 12.Устройство формирования радиоимпульсов работает следующим образом.Конденсаторы 101, 1010, формирователей 3 и 4 заряжаются через зарядные резисторы 11 от соответствующих источников б и 7 постоянного напряжения. При подаче управляющих импульсов с выходов 13 и 14 источника 1 импульсов управления электронными ключами одновременно на все управляющие входы электронных ключей 12 последние замыкаются, и вторые выводы конденсаторов 10 , 10 10 соединяются с общей шиной. В результате в искусственной линии, состоящей из В блоков 2 и дополнительного Формирователя 5, содеркащих ячеики из катушек 91, 9. , 9 индуктивности и конденсаторы 10, 10 д,, 10, распространяются в противоположные стороны бегущие волны, которые поглощаются в нагрузочном резисторе 8. Каждая волна проходит вдоль линии один раз. Поскольку к нагрузочному резистору 8 подключены Формирователи 3 и 5 полуволн одинако 5510 2вой полярности, то бегущие волны приходят к нагрузке с одинаковыми фазами, что необходимо для передачи энергии бегущих волн в нагрузку с максимальной эффективностью.Указанное подключение блоков 2Формирования к нагрузочному резистору 8 позволяет получить однократноепрохождение бегущих волн вдоль линии,1 О т,е,. с минимальным затуханием, приэтом Формируется импульс с нечетнымчислом полупериодов тока,Формула изобретенияУстройство Формирования радиоимпульсов, содержащее И последователь-но соединенных блоков формированиярадиоимпульсов, каждый из которыхсостоит из последовательно .соединенных формирователя положительной полуводны и Формирователя отрицательнойполуволны, которые выполнены идентично и содержат и последовательносоединенных катушек индуктивности,25а также и конденсаторов, где и - целое нечетное число, первый, вывод первой, второй, третьей и-й хатушек индуктивности соединен с первымвыводом соответственно первого, второго, третьего и-го конденсатоЗОров, второй вывод первого конденсатора соединен с общей шинойпри этомвторой вывод второго, третьегои( в -)-го конденсаторов соединен со 235 ответственно с вторым выводом и-го,и(т) -го ( в -+1) -го конденсаторов, и каждая точка их соединения 4 Осоединена с первым выводом соответствующего зарядного резистора, а такжечерез электронный ключ с общей шиной,причем вторые выводы зарядных резисторов формирователя положительной 45полуволны соединены с шинами напряжения положительной полярности соответствующего источника постоянного напряжения первой группы источников постоянного напряжения, вторые выводы 5 Озарядных резисторов Формирователяотрицательной полуволны соединеныс шинами напряжения отрицательнойполярности соответствующего источника постоянного напряжения второй:группы источников постоянного напряжения, управляющие входы электронныхключей Формирователя положительнойполуволны и формирователя отрицательной полуволны соединены соответствен5510 к б(У) ставитель Г.Захарченкхред В.Кадар Редактор О вецка рректор М. Пожо аз 627/6 Тиоаж ПИ Государс о делам изо 35, Москва,2 .енного етении -35, Р писноР омитета СССи открытий шская наб., д. 4/ изводственно-полиграфическое предприятие, г.ужгород, ул.Проектная,з 129 но с первым и вторым выходами.источника импульсов управления электронными ключами, между первым и вторым выводами первого конденсатора формирователя положительной полуволны пер- З вого блока формирования радиоимпульсов включен нагрузочный резистор, шины напряжения отрицательной полярности источников постоянного напряжения первой группы источников посто- о янного напряжения и шины напряжения положительной полярности источ.;иков постоянного напряжения второй группы источников постоянного напряжения соединены с общей шиной, число элект ронных ключей и зарядных резисторов в каждом формирователе положительной полуволны и в каждом формирователе отрицательной полуволны, а также число источников постоянного напряжения 20 первой группы источников постоянного напряжения и число источников постоянного напряжения второй группы источников постоянного напряжения выи25 бирается равным ( в -) о т л и ч а ю 2 щ е е с я тем, что, с целью повышениякоэффициента полезного действия,в него введен дополнительный формирователь положительной полуволны, которыйвыполнен идентично формирователям положительной полуволны и включен последовательно с М-м блоком формирования радиоимпульсов, причем вторыевыводы зарядных резисторов дополнительного формирователя положительнойполуволны соединены с шинами напряжения положительной полярности соответствующих источников постоянногонапряжения первой группы источниковпостоянного напряжения, управляющиевходы электронных ключей дополнительного формирователя положительной полуволны соединены с первым выходомисточника импульсов управления электронными ключами, а второй вывод п-йкатушки индуктивности дополнительного формирователя положительной полуволны соединен с первым выводомпервого конденсатора формирователяположительной полуволны первого блокаформирования радиоимпульсов,
