Номер патента: 1149031

Опубликовано: 07.04.1985

Авторы: Аксельрод, Зельберт, Ивченко, Козлюк, Король, Чарков

МПК: E21F 5/00

Метки: огнетушащим, подземных, пожаров, порошком, тушения

...огнетушащего порошка непосредственно в очаг пожара 1,Недостатком этого способа является малая дальность подачи порошка.Наиболее близким к изобретениютехническим решением является способ тушения подземных пожаров огнетушащим порошком, включающий подачу 15огнетушащего порошка в очаг пожарав диспергированном состоянии сзаданной интенсивностью за счет воздушного потока, создаваемого вентилятором 21. 20Недостатком известного способаявляется малая дальность подачипорошка, обусловленная ограниченнойэнергией воздушного потока, создаваемого вентилятором. 25Целью изобретения является увеличение дальности подачи порошкак месту пожара с концентрацией, обеспечивающей огнетушение.Цель достигается тем, что соглас- ЗОно способу тушения подземных пожаров...

Номер патента: 1144806

Опубликовано: 15.03.1985

Авторы: Бердянский, Гончар, Гринвальд, Ивченко, Клейман, Либстер, Михеенко

МПК: B23D 21/00

Метки: станок, труб

...либо группы труб с различными диаметрами и толщинами стенки, а длительность обработки торца трубы зависит от ее диаметра и толщины стенки, Указанный режим работы станка достигается за счет управления им электрически связанными и взаимодействующими электрическими системами управления: приводом поворота прижимного ролика; суппортом.Электрическая связь и взаимодействие систем 1 и 11 представлены на114480в виде функциональной схефиг. 7мыеСистема 1 снабжена пульс-парой42, регулятором 43 частоты прерывания подачи трубы и блоком 44 управления приводом (т,е. силовым цилиндром 36) поворота прижимногоролика,Система 11 снабжена блоком 45управления обработкой трубы, блоком 1046 задержки включения нульс-пары ирегулятором 47...

Номер патента: 1140977

Опубликовано: 23.02.1985

Авторы: Ивченко, Ломасов, Незлобин

МПК: B29C 33/20

Метки: разъема, форм

...толцины плит формы.Це,ь изобретения - снижение металлоем кости.11 остав. - .енная цель достигается тем, что усройство для разьема форм, содержащее ,соваие, закрепленные на нем стойки с :е;однинми губками, кронштейн и закре,еь 1 на нем ползун с подвижными в верткьнозцаправлении губками и мехакзхь: регулировки губок в горизонталь:ом направлении. выполненные в виде ходоых инто и гаек с разнонаправленной резь 40 бой. губкк выполнены в виде гребенок, прин. м каждому выступу гребенки неподвижных гуоок соотетствует впадина гребенки подкжцок убкк.На фиг. 1 изображено устройство, общий 45 вид; на фкг. 2 - узел 1 ца фиг, 1; на фиг. 3 -вид Л на фиг. 1; на фиг. 4 - вид Б на фиг. 3; на фиг. 5 - разомкнутые губки; на фиг. 6 - разрез В-В на фиг. 5; на...

Номер патента: 1137553

Опубликовано: 30.01.1985

Авторы: Ивченко, Степаньянц, Степанян

МПК: H02K 1/06

Метки: магнитопровод, электрической

...соединяющими их перемычками и пазами, расположенными между зубцами 21 .Недостатком этой конструкции яв ляется малая надежность соединения зубцовой зоны с ярмом и снижение электрических характеристик из-за расположения перемычек между ребрами гофров со стороны зазора. ЗОЦелью изобретения является повышение надежности и улучшение энергетических показателей.Данная цель достигается тем, чтоперемычки между ребрами гофров, обра 35 зующими зубцы, расположены со стороны ярма и со стороны зазора и чередуются между собой.На .Фиг.1 схематически показан маг нитопровод статора электрической машины; на Фиг,2 - магнитопровод ротора электрической машины; на фиг. 3- (а-е) - варианты исполнения зубцовой зоны магнитопровода.Иагнитопровод электрической...

Номер патента: 1136845

Опубликовано: 30.01.1985

Авторы: Ивченко, Руденко

МПК: B06B 1/16

Метки: генератор, кавитации

...техническому решению является ге-, 15 нератор кавитации, содержащий кор. пус, коаксиально установленные в нем статор и ротор конусообразной Формы, обращенные. один к.другому, поверхности которых выполнены шероховатыми и межцу которыми расположена рабочая камера, входной и выкодной патрубки 2 .Однако данное устройство характеризуется значительными энергетическими потерями, возникающими за счет дополнительного гидравлического сопротивления жидкости в зазоре между корпусом и торцами ротора, и большими габаритами.Целью изобретения является уменьшение габаритов и снижение энергетических потерь.Цель достигается тем, что в генераторе кавитации, содержащем корпус, коагсиально установленные в нем 35 статор и ротор, обращенные один к другому,...

Номер патента: 1135768

Опубликовано: 23.01.1985

Авторы: Бродский, Гладилин, Ивченко, Кривко, Рогачев, Рысс, Скипочка, Стежка, Чуб

МПК: C21C 5/54

Метки: внепечной, смесь, стали, шлакометаллическая

...единственный не- дефицитный материал в составе смеси, но он является дорогостоящим. Плавиковый шпат - также дорогостоящий де фицитный материал, разлагающийся с выделением вредных газов при внепеч ной обработке. Целью изобретения является сниже= нне затрат на внепечную обработку стали, увеличение степени десульфурации стали и экономия раскислителей.Поставленная цель достигается тем, что шлакометаллическая смесь для внепечной обработки стали, включающая шлак производства металлического сплава, металлическую добавку и известь, в качестве шлака производства металлического сплава включает шлак производства силикокальция, а в качестве металлической добавки - металлоконцентрат обогащения шлака силикомарганца при следующем соотношении...

Номер патента: 1133182

Опубликовано: 07.01.1985

Авторы: Дьяченко, Ивченко, Лалуев, Трубачев

МПК: B65D 88/72

Метки: аэропневмовыгрузки, бункерного, вагона

...сжатого воздуха. При поворотекранов 16, 17, 19 сжатый воздух подается в разгрузочные приспособления 1 - 3 под аэрирующие элементы 24.Сжатый воздух, проходя через аэриру 4 б ющие элементы 24, аэрирует груз и создает рабочее давление в бункерах. После того, как в бункерах создается необходимое рабочее давление, открывается регулировочный клапан 12 и кран 17, при этом клапан 27 находится в открытом положении.45 Под действием избыточного давлениягруз перемещается по трубопроводам 4 - 6 через разгрузочный патрубок 10 и приемный трубопровод в приемную емкость.При закрытии клапана 12 груз и сжатый воздух начинает перетекать из бункеров с большим давлением в бункера с меньшим давлением, в результате происходит выравнивание давления и...

Номер патента: 1129246

Опубликовано: 15.12.1984

Авторы: Воловик, Гладуш, Долженков, Ивченко, Лимаренко, Макаренко, Филонов, Худик, Чайковский

МПК: C21D 1/62

Метки: гидротранспортирования, проката, термической

...заключается в низкой скорости и неравномерности охлаждения, обусловленной применением в качестве охладнтеля водовоздушной смеси.Наиболее близким к изобретению по технической сущности является устройство для термообработки и гидро- транспортирования проката, содержащее приемную воронку,корпус и ка 20 меру охлаждения, причем выходной конец приемной воронки размещен в камере охлаждения, образуя с ней сопло ).23.Недостатком данного устройства являетсяналичие торможения потока , охладителя в .канале, образованном внутренней поверхностью камеры и наружной поверхностью проката, что приводит к неравномерности охлажде- З 0 ния проката по его длине и ухудшению условий гидротранспортирования.46 3На чертеже изображено устройстводля...

Номер патента: 1123953

Опубликовано: 15.11.1984

Авторы: Вассерман, Гнутов, Ивченко, Карасик, Раковщик, Соколов, Строков

МПК: B65D 88/54

Метки: контейнер, пылевидных, сыпучих

...3 и штифтами 4, механизм запирания в виде поворотных крюков 5 и Фиксатор 6. Поворотные крюки выполнены в виде двуплечих рычагов, на одних концах которых имеются пазы, взаимодействующие с пальцами 3 и штифтами 4 створок, а на другихконцах установлены вращающиеся на осях 7 ролики 8, между которыми с зазором 5 с воэможностью вертикального перемещения установлен фиксатор б, выполненный в виде пластины. На двух противоположных стенках корпуса в нижней части закреплены демпФеры 9, а на створках днища - упоры 10, взаимодействующие при раскрытии днища с демпферами.Поворотные крюки свободно вращаь между роликами 8 с зазором. При этом ось 13 скользит в продольном пазу 14 рычага 16, обеспечивая перемещение Фиксатора в горизонтальной...

Номер патента: 1123913

Опубликовано: 15.11.1984

Авторы: Арих, Дьяченко, Ивченко, Попов, Трубачев, Ханчас

МПК: B61D 7/02

Метки: аэропневмовыгрузки, бункерного, вагона

...устройства.Цель изобретения - повышение производительности и улучшение ремонО топригодности.Поставленная цель достигается тем, что в устройстве для аэропневмовыгрузки бункерного вагона разгрузочный трубопровод присоединен к нижней части бункера и имеет расширяющееся в сторону входного отверстия сечение, а на разгрузочной камере вдоль оси разгрузочного трубопровода установлен рассекатель, 50 выполненный в виде треугольной . призмы.На фиг. 1 изображено устройство для аэропневмовыгруэки, общий вид; на.фиг. 2 - то же, вид сверху; на 55 фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - разрез Б-Б на фиг. 3; на фиг. 5 - разрез В-В на фиг. 3. 13 1Устройство для аэропневмовыгрузки бункерного вагона состоит из разгрузочных устройств 1 - 3,...

Номер патента: 1123064

Опубликовано: 07.11.1984

Авторы: Гордон, Ивченко, Леонов, Солодков, Степанов

МПК: H01F 38/12

Метки: внутреннего, двигателя, зажигания, искрового, катушка, сгорания, системы

...45та из-за разрушения корпуса и выдавливание герметизирующей прокладкив области отверстия в корпусе. Длявосстановления ее первичного состояния необходимо провести отбортовку .всего корпуса в месте установленияпрокладки, что приводит практическик невозможности использования поврежденного корпуса вторично. Приремонте такой катушки зажигания необходима замена корпуса с соответствующими затратами, связанными струдоемкостью изготовления корпусаи расходом материала. Целью изобретения является улучшение ремонтопригодности путем многократного использования всех деталей катушки зажигания при ремонте в повторных сборках.Поставленная цель достигается тем, что в катушке зажигания для системы искрового зажигания двигателя внутреннего сгорания...

Номер патента: 1121202

Опубликовано: 30.10.1984

Авторы: Зайцев, Ивченко, Радченко, Рыбальский

МПК: B65G 31/04

Метки: грунта, метатель

...приемного патрубка. На фиг.изображен метатель, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - опорные ролики; на фиг. 4 крепление гибкого фартука.Роторный метатель включает в себя ротор 1, представляющий собой диск 2,;кестко связанный стержнями 3 (фиг. 1) с кольцом 4 На стержнях 3 поставлены гтулки 5, на которых закреплены гибкие фартуки 6, выполненные из эластичного материала. Длина фартуков больше расстояния (шага) между валиками, что обеспечивает нх частичное ЗО 35 4 О 5 О 55 перекрытие. Диск ротора смонтирован на приводном валу 7 и установлен в кожухе 8 на подшипниках 9. Кожух 8 имеет спиральную загрузочную 10 и выбросную 11 части. Благодаря отсутствию линии перегиба спиральная загрузочная часть 10 плавно переходит к...

Номер патента: 1119740

Опубликовано: 23.10.1984

Авторы: Батуров, Бренер, Дербас, Зелов, Ивченко, Куевда, Учитель, Хомич

МПК: B07B 1/40

Метки: грохот

...от стойки доцентра тяжести короба;К - коэфФициент, учитывающиймассу материала, перемещаемого по ситу (К =0,91-1, О .С целью достижения максимальнойдинамической уравновешенности возбудитель колебаний выполнен в видеинерционного вибратора.Кроме того, разгрузочная частьсита, расположенная за стойками,установлена под углом к горизонту.На фиг. 1 изображен предлагаемыйгрохот; на фиг. 2 - динамическаясхема грохота с эпюрой распределения траекторий рабочего органа падлине короба; на фиг. 3 - то же, сэпюрой распределения траектории относительно сит,Грохот состоит из короба 1 с ситами 2, установленными с изменяющимися углами к горизонту па длине. Ко.роб 1 через стойки 3, находящиесяна разгрузочной его части, и аморти-заторы 4, находящиеся...

Номер патента: 1115822

Опубликовано: 30.09.1984

Авторы: Волков, Гамерштейн, Ивченко, Каминский, Лунев, Михеенко, Новаковский

МПК: B21B 21/04

Метки: механизм, прокатки, распределительно-подающий, стана, труб, холодной

...перемещений тяги в ее направляющих и ползунов - вдоль пазов кривошипов и также за счет вращательного движения ползунов вокруг их осей благодаря их выполнению в виде шарниров (роликов).Возможность поворота на заданный угол направляющих тяги совместно с тягой позволяет изменять величины рабочих плеч кривошипов и их соотношение не только при остановленном стане, но и в процессе прокатки (т. е. во время работы стана) за счет одновременного регулировочного смещения ползунов-роликов вдоль криво- шипов на необходимые величины в противоположных награвлениях. Такое регулировочное смещение и изменение положения ползунов может осуществляться в соответ. ствии с технологическим режимом несколь ко раз за время прокатки каждой трубы, например один...

Номер патента: 1114593

Опубликовано: 23.09.1984

Авторы: Арих, Бубнов, Дьяченко, Ивченко, Котюк, Попов, Трубачев, Ханчас

МПК: B65D 88/54

Метки: грузов, железнодорожная, порошкообразных, цистерна

...в зоне резкого перегиба поверхностей, т. е. в зоне концентрации усилий и напряжений. Кроме того, в зоне расположения сварного шва действуют локальные изгибающие моменты, обусловленные несимметричным расположением заварного шва относительно оси обечайки и неоднородностью сочленяемых элементов. В результате этого снижается прочность и надежность котла цистерны, что, в свою очередь, требует дополнительного подкрепления элементов конструкции и, следовательно, дополнительного расхода металла и трудовых затрат. 20 25 30 35 40 Цель изобретения - повышение прочности и упрощение конструкции. Цель достигается тем, что в железнодорожной цистерне для порошкообразных грузов, содержащей установленный на шкворневых балках рамы котел, состоящий...

Номер патента: 1107218

Опубликовано: 07.08.1984

Авторы: Ивченко, Иняшкин, Комарова, Куликов, Леонов

МПК: H02K 1/18

Метки: бесконтактная, электрическая

...статора выполнен зубец, выходящий в зону воздушного зазора.Ротор содержит полюсные наконечники, обмотку возбуждения, намотаннуюна каркасе, опорные лучи каркасаскреплены с зубцами статора, выходя"шими в воздушный зазор 2.Однако емкость изготовления ста"тора известной электрической машинызначительна, так как статор в среднейчасти должен иметь зубцы отличнойот остальной части зубцов конструкции. Это приводит к увеличению трудоемкости изготовления деталей исборки статора,Толщина среднего зубца с точкизрения электрических параметров долж.40на быть минимальна,. однако зубец,изготовленный из тонколистового материала, не обеспечивает надежностиконструкции.Целью изобретения является снижение трудоемкости изготовления иповышение надежности...

Номер патента: 1106757

Опубликовано: 07.08.1984

Авторы: Арих, Ивченко, Марченко, Попов, Трубачев, Ханчас

МПК: B65D 88/54

Метки: аэропневмовыгрузки, бункерного, вагона

...камеру, содержащую корпус, размещенный в нем опорный элемент с отверстиями и опирающийся на него плоский аэрирующий элемент, опорный элемент выполнен в виде гофрированного листа.На фиг, 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 - то же, вид сверху; на фиг. 3 - узел 1 на фиг. 1; на фиг. 4 - то же, вариант выполнения; на фиг. 5 - сечение А - А на фиг. 1.Устройство для аэропневмовыгрузки бункерного вагона содержит подсоединенную к бункеру посредством, например, болтовых соединений разгрузочную камеру 1, содержащую корпус 2 корытообразного сечения с кольцевым фланцем 3, внутри кото рого помещены плоский аэрирующий элемент 4, расположенный над опорным элементом 5, выполненным из гофрированного листа и...

Номер патента: 1098691

Опубликовано: 23.06.1984

Авторы: Ващенко, Волков, Ивченко, Короткий

МПК: B23D 21/04

Метки: головка, отрезная, резки, станку, труб

...уплотнителем (не показан), например лабиринтным, и выполнены в виде колец с общей горизонтальной осью вращения Ъ, совпадающей с осью отрезаемого головкой изделия, т.е, трубы 11.В приводной основной планшачбе 3в трех подшипниковых опорах 12 рав- номерно по окружности установлены соЗ 5 ответственно три поворотные оси 13,каждая из которых имеет на одномконце одноплечий рычаг 14, а на другом конце - шестерню 15.Вспомогательная планшайба 8 кинематически связана с приводной основной планшайбой 3 посредством пружин16 растяжения и жестко смонтированного в планшайбе 8 внутреннего зубчатого венца 17 с шестернями 15.Электродвигатель 4, вал 5, зубчатаяпередача 6, приводная основная планшайба 3 и пружины 16 в комплектевыполняют роль привода...

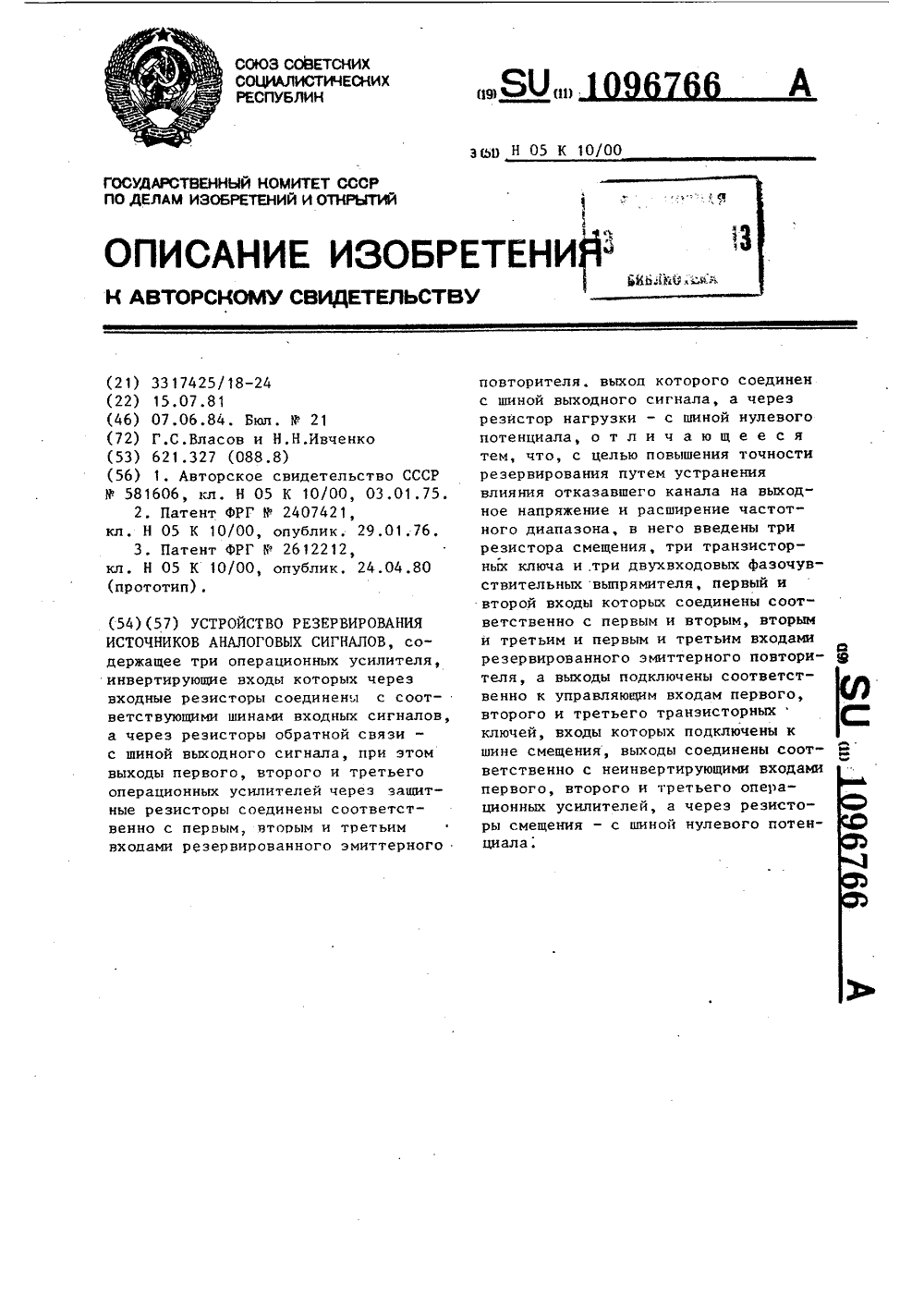

Номер патента: 1096766

Опубликовано: 07.06.1984

Авторы: Власов, Ивченко

МПК: H05K 10/00

Метки: аналоговых, источников, резервирования, сигналов

...через входные резисторы соединены с соответствующими шинами входных сигналов, а через резисторы обратной связи -с шиной выходного сигнала, при этом выходы первого, второго и третьего операционных усилителей через защитные резисторы соединены соответственно с первым, вторым и третьим входами резервированного эмиттерного повторителя, выход которого соединен с шиной выходного сигнала, а через резистор нагрузки с шиной нулевого потенциала, введены три резистора смещения, три транзисторных ключа и три двухвходовых фазочувствительных выпрямителя, первый и второй входы которых соединены соответственно с первым и вторым, вторым и третьим и первым и третьим входами резервированного эмиттерного повторителя, а выходы подключены соответственно к...

Номер патента: 1088794

Опубликовано: 30.04.1984

Авторы: Ивченко, Компаниец, Струева, Тарасенко

МПК: B03B 5/10

Метки: марганецсодержащих, отсадки, руд

...например, полезных компонентов обогащаемого материала 33,Недостатками этого материала являются невысокая эффективность разделения ввиду, невозможности создать Оискусственную постель с плотностью3-4,2 г/см вследствие плотностиобожженных окатышей 4,6 г/см, а .также, значительная истираемость материала искусственной постели. ,5Наиболее, близким к предлагаемомуявляется способ отсадки с использованием в качестве искусственной пос"тели отработанных металлических шаров шаровых мельниц 43. зоНедостатком этого способа является потеря металла со сливом отсадочной постели нз-за высокой плотностиискусственной постели (плотностьшаров составляет 7,8-8,0 г/см ).Цель изобретения - повышение эффективности процесса отсадки за счетобеспечения...

Номер патента: 1079350

Опубликовано: 15.03.1984

Авторы: Антошин, Ивченко, Ковалев, Филиппов

МПК: B22D 17/22

Метки: давлением, литья, пресс-форма

...оторвется60 от выталкивателей и упадет вниз, так как несмотря на то, что произведен отрыв отливки от выталкивателей при последующем взаимодействии отливки с выталкивателями, послед ние войдут в свои собственные следы, оставленные на отливке или образованные облоем, что не позволитотливке упасть вниз.Цель. изобретения - повышение надежности работы и упрощение конструкции устройства.Цель достигается тем, что прессформа для литья под давлением, содержащая неподвижную полуформу иподвижную полуформу, в которой установлены плита пуансона, плитавыталкивателей с ножами для обрезкии удаления литников, вставка, неподвижно закрепленная в плите пуансона и имеющая канал для оформлениялитниковой системы, и механизм отрыва отливок от...

Номер патента: 1070190

Опубликовано: 30.01.1984

Авторы: Грищенко, Ивченко, Овчарук, Рогачев, Тарасенко, Ященко

МПК: C22B 7/04

Метки: извлечения, металла, шлака

...скорости нисходящего потока энергоносителяИсследования показывают, что при превышении скорости восходящего потока энергоносителя скорости нисходя. 60 цего потока происходит интенсивное взвешивание разделяемого материала, что способствует его эффективному разрыхлению. В результате металличес. кие частицы, имеющие удельный вес 655000-6500 кг/мЗ, а следовательно, высокие гравитационные силы, легко осадают на решето отсадочной машины, а неметаллические частицы (ка более легкие с удельным весом 3200- 3400 кг/м з) восходящим потоком выгружаются через сливной порог отсадочной машины. Эффективность разделения и удельная производительность аппарата при этом увеличиваются.При увеличении скорости восходящего потока относительно нисходящего менее...

Номер патента: 1061825

Опубликовано: 23.12.1983

Авторы: Вишневский, Ивченко, Паращевин, Ющенко

МПК: A62C 31/02

Метки: опора, шарнирная

...чувствительного элементаэа счет попадания порошка междуним и стенкой канала, а также сложность конфигурации канала и необходимость герметизации составныхчастей корпуса, обеспечивающей работоспособность опоры в целом,Пелью изобретения является повышение надежности работы.Указанная цель достигаетсятем, что в шарнирной опоре, преимущественно лафетного ствола порошковой пожаротушацей установки, содержащей полый опорный вал с подшипником и уплотнениями, охватывающий его корпус с камерой, расположенной между уплотнениями и заполненной несжимаемой жидкостью, ичувствительный элемент, перекрываюций канал, сообщащий полости камерыи опорного вала, канал, сообщающийполости камеры и опорного вала выполнен в стенке вала между уплотнениями, а...

Номер патента: 1057044

Опубликовано: 30.11.1983

Авторы: Ивченко, Козлюк, Никитин, Ющенко

МПК: A62C 37/06

Метки: клапан, пожаротушения, системы

...механизм с фиксатором и термодатчиком,запорный элемент состоит из втулки с 20отверстием в ее стенке и мембран:, установленных на торцах втулки иобразующих полость, заполненную жидкостью,а пусковой механизм выполнен в видештифта, установленного в отверстии втулки и взаимодействующего с фиксатороми термодатчиком.На чертеже показан клапан, общийвид.Клапан состоит из корпуса 1, запорно- Зого элемента и пускового устройства,Запорный элемент включает втулку 2,торцы которой закрыты разрывными мембранами; внутренней 3 и наружной 4.Полость между мембранами заполнена35несжимаемой жидкостью 5, В стенке втулки 2 выполнен сквозной канал, в которомустановлен шток 6 с уплотнением 7, обеспечивающим герметизацию межмембранного пространства. Шток 6...

Номер патента: 1055363

Опубликовано: 23.11.1983

Авторы: Диденко, Евтенко, Зеликовский, Ивченко

МПК: A01B 59/04

Метки: параллельного, соединения, тракторов

...вид сверху; на фиг. 2 - конструктивная схема передней несущей траверсы; на фиг. 3 - задняя траверса; на фиг. 4 разрез А - А на фиг. 2; на фиг. 5 - несущая траверса, вид спереди.Устройство для соединения тракторов 1 и 2 содержит переднюю несущую траверсу 3 и заднюю замыкающую траверсу 4.Передняя траверса состоит из корпуса 5 траверсы со вставкой 6, проушин 7 и паль О цев 8, связанных друг с другом, продольных цилиндрических шарниров 9,установленных в кронштейнах 10 корпуса одного трактора,а также замка 11, Несущая траверса 3 состоит из внутренней цапфы 12 и наружной обоймы 13, От осевого перемещения корпус- замок 11 и наружная обойма 13 удерживаются гайкой 14, а от продольного смещения вставка 6 и замок 11 удерживаются подпружиненной...

Номер патента: 1047484

Опубликовано: 15.10.1983

Авторы: Ивченко, Козлюк, Никитин, Черников, Яковлева

МПК: A62C 37/28

Метки: взрывов, загораний, подавления

...цилиндрический корпус для огнетушащего порошка с распылительным насадком и размещенные последовательно в корпусе инициирующий патрон, разрядную головку и дефлектор, дефлектор выполнен в виде перфорированного стакана, установленного в корпусе с зазором относительно последнего, и имеет выпуклое коническое днище, конус которого направлен в сторону разрядной головки, причем суммарная площадь отверстий дефлектора превышает площадь выходного отверстия разрядной головки.Кроме того, дефлектор снабжен установленной вдоль его продольной осии закрепленной концом в днище перфорированной трубкой.На чертеже изображено устройство, общий вид.Устройство содержит корпус 1 с огнегасительным порошком, распыв лительный насадок 2 и среэной диск 3. К...

Номер патента: 1042793

Опубликовано: 23.09.1983

Авторы: Вакуленко, Горбаренко, Дунюшкин, Ивченко

МПК: B01J 19/00

Метки: взаимодействия, двух, жидкостей, несмешивающихся, химического

...использование для непрерывного процесса .получения анионита.Известно устройство, выполненное ввиде цилиндрического сосуда с горизонтальными перегородками, которыеделят аппарат на секции 2 .Нечетные секции .соединены междусобой большим числом трубок, проходящих через четные секции и служащих для перетока жидкости. Пооси аппарата проходит вал мешалки,у которой лопасти проходят черезнечетные секции, являющиеся реакционными каиерами. Жидкость подают в. первую секцию, а в остальные нечет- .ные секции подают газ. В четныесекции подают жидкость для охлаждения переточных трубок и плит реакционных камер,учитывая небопьшой объем реакци Оонных камер, невозможно лопастями мешалки обеспечить высокую турбулентность прй перемешивании. Кроме того,во...

Номер патента: 1040566

Опубликовано: 07.09.1983

Авторы: Ивченко, Иняшкин, Леонов, Фролов

МПК: H02K 1/06

Метки: магнитопровод, обмоткой, электрической

...стороны, В та кой конструкции зубцовая зона выполнена с закрытым пазом 2.Недостатком данной конструкции явпяется расслаивание гофр зубцовой эоны аруг от друга в зоне соединения их с ярмом при сворачивании изготовленной зубцовой зоны по окружности. Это приво.аит к уменьшению ппощааи паза либо к необходимости введения аопопнитепьной 1 операции по опрессовке эубцовой зоны поспе сворачивания в окружность. Трудоемкость изготовления при этом увепичива. ется.Цель изобретения - снижение труаоемкости изготовления.Укаэацная цепь достигается тем, что в магнитопровоае электрической машины с обмоткой, содержащем ярмо, зубцовую 0566 2зону, выпопненную иэ гофрированногоматериапа, с пазами, зубцами и перемычками, соединяющими соседние зубцы, перемычки...

Номер патента: 1037918

Опубликовано: 30.08.1983

Авторы: Ивченко, Никитин, Паращевин, Ющенко, Яковлева

МПК: A62C 35/50

Метки: пожара, порошком, тушения

...неполного выброса порошка.Цель изобретения - повышение эффективности тушения путем увеличения полноты выброса порошка.Укаэанная цель достигается тем что в установке для тушения цожара порошком, содержащей баллон для 20 огнегасительного порошка с сифоном и вспушнвателем, установленным над днищем баллона, и источник сжатого газа. вспушиватель выполнен в виде кольцевого коллектора с тангенциальнымн каналами, направленными вниз под углом к горизонтальной .плоскости, большим угла естественного откоса порошка.Иа чертеже представлена установка, общий вид.Установка состоит иэ баллона 1 для огнетушащего порошка, сиФона 2, источника 3 сжатого газа, соединенного с баллоном 1; и вспушивателя 4, выполненного в виде кольцевого кол лектора,...

Номер патента: 1033167

Опубликовано: 07.08.1983

Авторы: Долотова, Ивченко, Корякин, Тимофеева

МПК: B01D 57/02

Метки: сгущения, суспензий

...Кроме того, увеличение электрокинетического потенциала частиц сгущаемой суспензии усиливает электроосмотический эффект, в результате чего повышается плотность сгущенного продукта.Оптимальный режим катодной обработки суспензии достигается при расходе электричества (2 - 4)10 А.с/мз. При таком режиме обработки достигается такая величина электрокинетического потенциала, которая позволяет достичь максимальной скорости электроосаждения частиц и плотности сгущенного продукта при минимальном расходе электроэнергии,5 10 15 20 25 30 35 Пример, Суспензию марганцевых шламов с исходной плотностью 3,5 - 3,8% твердого подвергают катодной обработке в диафрагменном электролизере в течение 10 мин при объемной плотности тока, равной 1000...
