Турсунбаев

Номер патента: 1749521

Опубликовано: 23.07.1992

Авторы: Трухов, Турсунбаев, Чембарисов

МПК: F02G 1/04

Метки: силовая

...КПД силовой установки путем интенсификации теплообменэ и регенерэциитеплоты отходящих гэзов,Известна СУ, которая содержит двигатель с внешним подводом теплоты, радиатор, подключенный через контурциркуляции к охлэдителям двигателя, и выхлопную трубу, дополнительно снабженавытяжной трубой, радиатор установлен внижней чэсти вытяжной трубы перпендикулярно ее оси, выхлопная труба выведена ввытяжную над радиатором в виде активногосоплэ эжектора, э вытяжнэя труба выполнена с ужением, образующим пэссивное сопло экектора.В известной СУ воздух для камеры сгорания поступает при температуре окружающей среды, что снижает КПД.В СУ нагреватель выполнен с инжекциlон ной горелкой, которая зэключенэ в кожух,э последний при помощи...

Номер патента: 1701963

Опубликовано: 30.12.1991

Авторы: Махкамов, Турсунбаев

МПК: F02G 1/043

Метки: двигатель, стирлинга

...и расширения газа в полостях 10 и 9 рабочий поршень 5, соединен ый через шток 6 с приводным механизмом 25, расположенным в картере 24, совершае 1 воэвоатно-по 10152025 30 35 40 45 50 55 ступательное движение в цилиндре 1 с верхней крышкой 2. Энергия возвратно-поступательного движения рабочего поршня 5 передается через приводной механизм 25. Вытеснительный поршень 3, соединенный через шток 4 с приводным механизмом 25, опережает рабочий поршень 5 по перемещению на некоторый фазовый угол, переталкивая газ из полости сжатия 10 в полостьрасширения 9 и наоборот через нагреватель 14, регенератор 15 и холодильник 16. В нагреватель 14 поступает теплота продуктов сгорания топлива, а в холодильнике 16 отбирается теплота холодным...

Номер патента: 1361364

Опубликовано: 23.12.1987

Авторы: Лернер, Орда, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: силовая

...через управляемый дроссель и гибкий трубопровод к буферной полости, о т л и ч а ю щ а я с я тем,что, с целью уменьшения габаритов,установка дополнительно снабжена резервуаром для жидкости и всасывающим и нагнетающим клапанами, насос размещен в резервуаре и выполнен в видеохватывающего дополнительный цилиндргидравлического цилиндра, снабженноговерхней и нижней крышками, в каждойиз которых выполнено центральное от- . верстие, а дополнительный цилиндрвыполнен в виде подпружиненного дифференциального поршня, причем большаяступень дифференциального поршня размещена в гидравлическом цилиндре с кольцевым зазором, меньшая .его ступень размещена в центральном отверс тии верхней крышки, клапана выполнены в виде манжет, всасывающий - размещен в...

Номер патента: 1268775

Опубликовано: 07.11.1986

Авторы: Орда, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...полости горячего цилиндра собразованием надпоршневой 18 и подпоршневой 19 зон и частично в гидравлическомцилиндре, и расточку 20, выполненную вднище горячего цилиндра,Двигатель работает следующим образом,Если к нагревателю 8 подводится тепловой поток, давление рабочего тела возрастает, действует через жидкость на ступень меньшего диаметра дифференциального поршня 16, заставляет его перемещаться вниз, сжимая пружину 17, при этом ступень 2, при этом температура и давление рабочего тела понижаются, Энергия, запасенная пружиной 17, заставляет двухступенчатый дифференциальный поршень двигаться вверх, что приводит к интенсивному перемещению жидкости из холодной жидкостной полости 5 цилиндра 2 через гидравлическую магистраль 7 в...

Номер патента: 1267023

Опубликовано: 30.10.1986

Авторы: Коваленко, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: силовая

...г. Ужгород, ул, Проектная, ч 1 12 б 70Изобретение относится к машиностроению, а именна к двигателестроеиию, и может быть использовано при создании автономных силовых установок, работающих с двигателем Стирлинга.Целью изобретения является повышение коэффициента полезного действия силовой установки путем интенсификации теплообмена во внутреннем контуре двигателя Стирлинга, 10На чертеже представлена принципиальная схема установки.Силовая установка состоит иэ двигателя с внешним подводом теплоты 1, радиатора 2, подключенного через 15 контур 3 циркуляции охлаждающей жидкости к охладителям 4 двигателя, выхлопной трубы 5 и вытяжной трубы 6, которая имеет сужение, образующее пассивное сопла эжектора 7. 20При работе силовой установки...

Номер патента: 1206830

Опубликовано: 23.01.1986

Авторы: Алиев, Горошков, Коноплянко, Турсунбаев

МПК: G08C 19/28, H04B 14/02

Метки: информации, кодированием, многозначным, передачи, приема

...входы преобразователя 10. В этом случае от +Е источника питания (Фиг,2) подается положительный по О 5 30 35 45 50 транзистора 58 ключа 37 подключен к паре транзисторов 61 и 62, где падение напряжения равно О - - 2,4 В и эмиттер. транзистора 58 ключа 38 подключен, соответственно, к паре тран- зисторов 63 и 64, где падение напряжения равно 0= З,б В, Так как транзистор 58 закрыт на выход 11 преобразователя 10 напряжение не поступает от делителя 39 опорного напряженияНа выходе 11 формируется уровень логического 0, который передается по каналу 11 связи на вход преобразователя 12. Входной сигнал О" поступает одновременно на все правые плечи (транзистор 75) трех дифференциальных каскадов 65-67. Левые плечи (транзистор 74) в...

Номер патента: 1197074

Опубликовано: 07.12.1985

Автор: Турсунбаев

МПК: H03M 1/00

Метки: аналого-цифровой

...каскада.с Ч-образной передаточной характеристикой и преобразователя в целом. 15Аналого-цйфровой преобразовательсодержйт а-каскадов, каждый. из которых содержит операционные, усилителипервые 1 11=п, вторые 2=12 и, резисторы первые 3 1оп, 20вторые 4 1,4=п., третьи 5=15 р,. четвертые 6=16 и, пятые7=17=п, шестые 818 и,седьмой 9, диоды первые 10 110 п, вторые 11 1,11=п, транзис.торы 12-1, 12 2,,,12-"а.Дня соблюдения идентичности кас-.кадов и получения в каждом каскадеЧ-образную передаточную характеристику, необходимо, чтобы 30 Когда 0 В) 0,75 0, диод 10-1переходит в проводящее состояние, обратная связь замыкается и напряжение на выходе операционного усилителя скачком изменяется до величины 1,5 0и дальше линейно уменьшается до нуля по...

Номер патента: 1121470

Опубликовано: 30.10.1984

Авторы: Ключевский, Крюков, Орда, Семянников, Трухов, Турсунбаев, Чувичкин

МПК: F02B 75/32

Метки: поршневая

...боковых сил, ползун применяется обычно на тихоходных машинах и для обеспечения его нормальной работы необходима жидкая смазка .поверхностей трения, наличие которой нежелательно в ряде поршневых машин, например в двигателях Стирлинга, компрессорах, криогенных машинах.Целью изобретения является снижение механических потерь путем уменьшения боковых нагрузок в цилиндропоршневой группе.Указанная цель достигается тем, что в поршневой машине, содержащей картер с размещенным в нем коленчатым валом, по меньшей мере один цилиндр, закрепленный на картере, и поршень со штоком, размещенный в цилиндре и подсоединенный к коленчатому валу через механизм разгрузки поршня от действия боковых сил и шатун, механизм разгрузки поршня от действия 21470...

Номер патента: 1108073

Опубликовано: 15.08.1984

Авторы: Дарментаев, Еремин, Кожахметов, Коспанов, Курмангалиев, Нуркеев, Романов, Турсунбаев, Устименко

МПК: C01F 7/38

Метки: алюминийсодержащей, глинозем, минеральной, переработки, углей, части

...СаО;ГеО не должно быть меньше,. чем 0,2:1, так как в противном случае образуются твердые растворы алюмоферритов кальция в ортосиликате кальция, из которых глинозем плохо извлекается, Извлечение оксида алюминия не более 707 Если это соотношение больше, чем 0,5:1, то при пекании образуется трехкальциевый силикат, при вьпцелачивании которого оксид кремния переходит в раствор и связывает алюминий в нерастворимое оединение (гидроалюмосиликат натрия) Извлечение А 10 з 657.Спекание шихты из минеральной части угля и алюминийсодержащего соединения в интервале температур 1100- 1400 С обусловлено получением соединений из данного сырья с заданными свойствами (высокая степень саморас" сыпаемости и более полное извлечение глинозема), При спекании...

Номер патента: 1103003

Опубликовано: 15.07.1984

Авторы: Лернер, Орда, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...рабочий поршень и поршеньвытеснитель, отделяющие одну от дру-,гой внутри цилиндра по меньшей меретри полости: горячую и холодную,сообщенные между собой через нагреватель, регенератор и охладитель, ибуферную полость, снабжен дополнительным подвижным вдоль оси цилинд 35ром, в котором на пружине установлендополнительный поршень, разделяющийвнутреннее пространство дополнительного цилиндра на рабочую камеру, под"40ключенную к буферной полости двигателя при,помощи гибкого трубопровода,и демпферную камеру с пружиной, причем дополнительный цилиндр кинематически соединен с потребителем энер 4гии его перемещений вдоль оси.Гибкйй трубопровод снабжен дросселем переменного сечения.На чертеже представлен двигательс внешним подводом теплоты,Двигатель...

Номер патента: 1065627

Опубликовано: 07.01.1984

Авторы: Абрамов, Атаджанов, Ахмедов, Максумов, Трухов, Турсунбаев, Фишман, Чувичкин, Ягудаев

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...одним из цилиндров, жаростойкий элемент выполнен в виде керамического пористого стакана, установленного внутри нагревателя днищем вверх и с образованием кольцевого зазора, а топливовоздушный смеситель подключен во внутрь керамического стакана, и отношение внутреннего диаметра кольцевого зазора между нагревателем и керамическим стаканом к его наружному диаметру выполнено равным 0,7 - 0,9.Подогреватель подводимого воздуха выполнен в виде двух дополнительных соосных труб, примыкающих к верхнему торцу нагревателя, а последний охвачен кожухом с образованием кольцевого канала для сообщения межтрубного пространства подогревателя подводимого воздуха с топливовоздушным смесителем.Топливовоздушный смеситель выполненв виде инжектора. рения и...

Номер патента: 1051276

Опубликовано: 30.10.1983

Авторы: Аннин, Семин, Турсунбаев

МПК: E21C 39/00

Метки: грунтов, образцов, сдвигу, сопротивления

...того, 35 что передача давления от верхней обоймы ;к нижней происходит через малодеформируемый образец, а при.испытании на этом приборе связных грунтов зазор между обоймами не может быть сохранен; происходит его 4 О уменьшение и в предельном случае обоймы смыкаются, не передавая давление на образец грунта, что приводит к искажению получаемых результатов.Цель изобретения - расширение об. ласти применения в части проведения сдви говых испытаний грунтов любой структуры и консистенцииУказанная цель достигается тем, что уст ,ройство для определения сопротивления об разцое грунтов сдвигу, включающее основанне, шарнирно соединенную с ним раму с измерительными и нагрузочными приспособлениями, нижнюю и верхнюю. обоймы, снабжено регулировочной...

Номер патента: 1037143

Опубликовано: 23.08.1983

Авторы: Аннин, Рейфман, Семин, Турсунбаев

МПК: G01N 9/02

Метки: зернистого, массы, объемной

...стенками одометра.Эта цель достигается тем, что согласно способу определения объемноймассы зернистого материала в одометре с жесткими стенками, включающемуизмерение веса материала, помещенногов одометр известного объема, в исследуемый материал дополнительно вводят шаблон с известной контактнойплощадью, а расчет искомой величины ;производят по формуле9-Ргде Р - вес материала в одометре;Ч - объем одометра,р - вес материала в одометрепосле изменения пощадиконтакта,д,: -- постоянная, где 5 - площадь контакта материаласо стенками одометра;измененная площадьконтакта со стенками прибора.В качестве шаблона можно использовать, тонкую жесткую пластину, тонкостенный стакан или дополнительноекольцо.На. фиг.1 изображен одометр с ис-следуемым...

Номер патента: 964212

Опубликовано: 07.10.1982

Авторы: Орда, Трухов, Турсунбаев, Умаров, Фишман

МПК: F02G 1/04

Метки: внешним, двигатель, подводом, теплоты

...3 кольцевой канал Ц для прохода рабочего тепла. 1 в Для уменьшения тепловых потерь теплоприменик 7 накрыт прозрачным кварцевым колпаком 9.Регенератор 10 и охладитель 11 размещены в цилиндре 1 концентрично с теплоприемником 7, причем регенератор 10 охватывает кольцевой ка. нал 8, а охладитель 11 выполнен в виде кольцевой щели между .стенкой цилиндра 1 ирегенератором 10, Ох, ладитель 11 снабжен ребрами 12 для воздушного охлаждения. Двигатель работает следующим образом, 2Поршень-. вытеснитель 3, двигаясь от верхней мертвой точки вниз, перекачивает газ из холодной камеры 5 в горячую камеру 4, При этом газ, проходя радиально по насадке регенератора 10 и кольцевому каналу 8 теплоприемника 7, нагревается. Расширяясь, он производит работу и...

Номер патента: 954589

Опубликовано: 30.08.1982

Авторы: Трухов, Турсунбаев, Умаров

МПК: F02G 1/00

Метки: внешним, двигатель, подводом, теплоты

...трубки нагревателя 6, а вокруг холодного - трубки охлвдителя 7, которые далее соединены коллекторами 8 и 9. Коллекторы 8 и 9 соединены с помацью коммуникационной трубы 10, которая одновременно является регенератором. В регенераторе размещены пучки трубок 11, собранных в отдельные секции 12, установленных с зазорами меО жду собой и являющихся насадкой регене. рвтора. При этом геометрические размеры пучка трубок и величина зазора Н между секциями выполнены в соотьетствии с соотношениями:150 п0-и-;- = О,ООЗ.20При работе двигателя рабочее телогаз соьершает периодические движения из горячего 1 цилиндра в холодный 2 и н в- оборот. При движении из горячего 1 цилиндра ь холодный 2 газ, проходя через насадку регенератора 11 (пучки трубок),...

Номер патента: 909388

Опубликовано: 28.02.1982

Авторы: Вогулкин, Ключевский, Орда, Розинский, Трухов, Турсунбаев, Умаров

МПК: F16J 9/06

Метки: поршня, уплотнение

...втулку 4, поджимное кольцо 5 и толкатель,выполненный в виде цилиндрическогостакана 6. Толкатель установлен нарезьбовой части цилиндрического направляющего элемента 7, а на гладкойчасти этого элемента установлен механизм с заводной пружиной кручения8. Уплотнение снабжено механизмом 9подзавода пружины,Уплотнение работает следующим образом.3 90Один из концов уплотняющей втулки 4 отклонен галтелью 3 направляю"щего элемента 2 и прижат к уплотняемой поверхности, По мере износавтулки 4 ее подача и прижим к уплотняемой поверхности в моменты цикла,когда направление перепада давлениясовпадает с направлением подачи,обеспечивается поджимным кольцом 5за счет действия на него перепададавления и толкателем 6, перемещаемым по цилиндрическому...

Номер патента: 872785

Опубликовано: 15.10.1981

Авторы: Ключевский, Трухов, Турсунбаев, Умаров

МПК: F02G 1/00

Метки: внешним, двигателя, подводом, привод, теплоты

...с помощью шестерен 2, симметрично расположенные относительно оси двигателя кривошипы 3, шатуны 4, шарнирно соединяющие кривошипы с траверсой 5 рабочего поршня 6 и траверсой 7 поршня.вытеснителя 8 посредством пальцев 9. Обе травер. сы 5 и 7 расположены между плоскостью рас. положения осей валов 1 и поршнями 6 и 8, причем геометрические размеры привода связаны в соответствии с соотношением где 4 Я - разность расстояний между осями пальцев траверс; с - длина шатуна;15 20- фазовый угол смещения движенияпоршней,К - радиус кривошипа.Во. время рабочего хода поршень 6 под управлением газов движется вниз и через траверсу 5, пальцы 9, шатуны 4 и кривошипы 3 передает движение валам 1. В то же время другая пара шатунов 4 через пальцы 9 и...

Номер патента: 813061

Опубликовано: 15.03.1981

Авторы: Ключевский, Орда, Семянников, Трухов, Турсунбаев

МПК: F16J 15/52

Метки: вала, узел, уплотнительный

...З,в .корпус которойвмонтирована антифрикционная втулка 4,Аналогичная полумуАта 5,жесткосоединенная с внешним валом б и установленная подвижно в крышке 7,имеет антифрикционную втулку 8.Обе полумуфты 3 и 5 кинематическисвязаны между собой посредством промежуточного кинематического звена,выполненного в виде диска 9 сдвумя соосно установленными цапфами10 и 11, которые в свою очередь,также подвижно соединены с полумуфтами 3 и 5,.В зазор постоянной величины междудиском 9 и корпусом 2 вала встроенгибкий уплотнитель 12,выполненныйв виде замкнутой полой дискообразнойоболочки с двумя отверстиями, причемкромка одного отверстия герметичнозакреплена в корпусе 2 вала,а кроцка другого отверстия - в цапле 10,проходящей внутри уплотнителя...

Номер патента: 794238

Опубликовано: 07.01.1981

Авторы: Вольных, Гусятников, Костылев, Орунов, Семянников, Трухов, Турсунбаев, Чувичкин

МПК: F02G 1/047

Метки: обратномуциклам, прямому, работающая, стирлинга, теплоэнергетическая

...режиме двигатель без выработки холода и комбинированном режиме двигатель - холодильник с выработкой холода. 3 20 54) ТЕПЛОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКАБОТАЮЩАЯ ПО ПРЯМОМУ И ОБРАТНОМЦИКЛАМ СТИРЛИНГАник-холодильник 14, регенератор 15 и холодильник 16. Оба цилиндра соосно крепятся к картеру 17 двигателя, в котором размещены синхронизирующий механизм 18, шатуны 19 и кривошипные валы 20. Через картер проходит шток 21, жестко соединяющий оба поршня-вытеснителя. Общая полость и одна из вспомогательных при помощи трубопроводов 22, 23 и трехходового крана 24 могут быть соединены между собой либо при помощи того же крана общая полость подключается трубопроводами 22 и 25 к буферной камере 26.Установка работает в режиме двигатель, когда общая полость с...

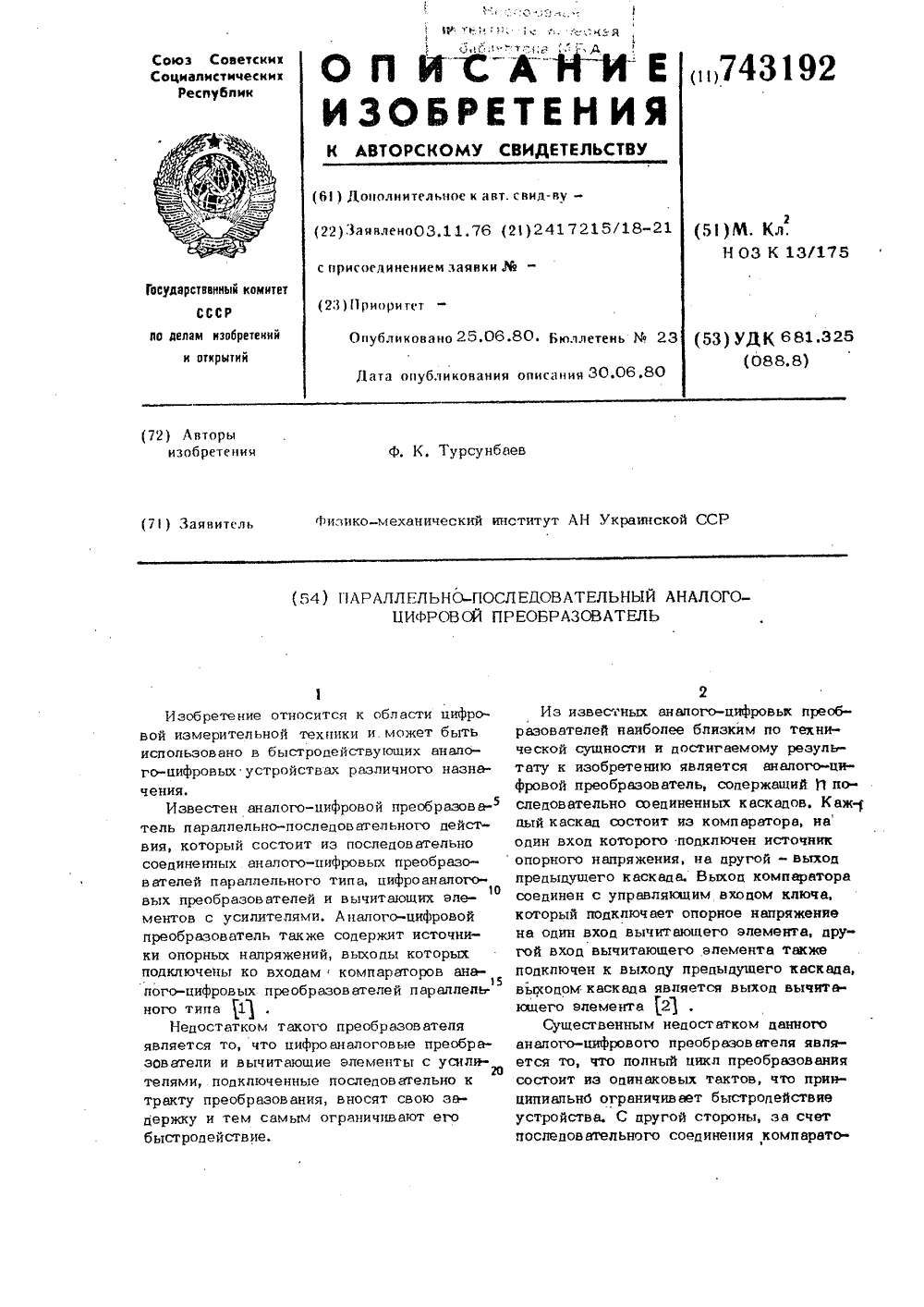

Номер патента: 743192

Опубликовано: 25.06.1980

Автор: Турсунбаев

МПК: H03K 13/175

Метки: аналогоцифровой, параллельно-последовательный

...источникам 1 ОК 1 5опорных напряжений,Параллельно-последовательно аналого-,цифровой преобразователь работает следующим образом,4В исходном состояниир когда (Зщ-Орна выходе компараторов 1-1.1-К аналого-цифрового преобразователя старших разрядов некоторое положительное напряжение Д соответствует состоянию "логический нуль", Следовательно, диоды двухпиопных ключей З-О-З-К, к катодам которыхприложено напряжение (,), заперты. Воткрытом состоянии будут находиться диоды, к катодам которых приложено отрицательное смешение-Е. Отсюда следует, чтонапряжение на инвертирующих входах комп араторов 7-1-7-К аналого-цифрового преобраэователяр т.е. Младших разрядов, равно вхопному напряжению преобразователя,т,е, нулю, Следовательно, на...

Номер патента: 705525

Опубликовано: 25.12.1979

Автор: Турсунбаев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...равновесия которого определяется числом элементов, а координаты точек устойчивого равновесия будут распределены равномерно в диапазоне изменения входного напряжения,Ввиду того, что отклик на входное напряжение во всех элементах производится одновременно, то процесс формирования многогорбой характеристики осуществляется за один такт и не зависит от значений входного напряжения: формула изобретения 705525Аналоговое ЗУ работает следующим образом.Входное напряжение поступает одновременно на входы всех элементов 1. опорныенапряжения 11 , и 11 о,элементов 1 заданы таким образом, что точки излома многогорбой У-образной характеристики и точки-:пересечения ее с нулевым уровнем соответствуют уровням квантования входного напряжения.Опорное...

Номер патента: 694453

Опубликовано: 30.10.1979

Авторы: Бурмистров, Курмангалиев, Нуркеев, Сулейманов, Турсунбаев

МПК: C01F 7/74

Метки: алюминия, раствора, сульфата

...более однородную золу,которая легче подвергается,измсльчепию,упростить процессы фильтрации пульпы и0 промывки кека ввиду отсутствия гелсобразного кремнезема.Молекулярное отношение СаО/А 1,0 з недолжно быть меньше 0,1 из-за возможностиобразования муллпта, а отношение больше15 0,6 нецелесообразно в связи с увелпчеаиемпотерь кислоты.П р и м е р. Угольное топливо, напримерэкибазстузское, минер альп а я ч асть которогоимеет состав, вес. %; Аг 0, 28; ЯОг 62;20 ГегОз 5,0; СаО 1,4; Т 10 г 1,1; п. и. п. 0,4;смешивают с 11,21 % известняка (молекулярное отношение СаО/А 1 гОз - 0,5) и подвергают термообработке при 850 С в топкекипящего слоя.25 Минеральная часть золы,после термообработкп, имеетхимический состав, вес. з/,: А)гО58,3; 1 егОз 4,7;...

Номер патента: 661802

Опубликовано: 05.05.1979

Авторы: Дуб, Раков, Турсунбаев

МПК: H03K 19/00

Метки: многозначный, потенциальный, универсальный, элемент

...напряжения, Трапецеицальная передаточная характеристика отдельно взятого каскада 1 определяет пять значений уровня квантования,Отклик на входное напряжение во всех каскадах 1 производится одновременно, поэтому процесс преобразования осуществляется за один такт и не зависит от значений входного напряжения,Выходное напряжение каскадов 1 через схему 5 поступает на вход схемы б, работа которой опнсывается следующим. выражением: О при хх,О)1 при Б)ОЗнак первой производной трапецеидальной характеристики, формируемой 3-м каскадом 1, определяется 3-й схемой 4 в соответствии со следующим выражением:Й О) 1 при ) ОПвк 1 Й 0 О при. - = О Й рьк а Ф О при -- =О В 4 Лвка ц 1 1 прио )вк где О - напряжение на выходе. 3-го каскада 1.Номер участка...

Номер патента: 617837

Опубликовано: 30.07.1978

Авторы: Дуб, Раков, Турсунбаев

МПК: H03K 13/175

Метки: аналого-цифровой

...вых (и - число разрядов), источник 2 опорного напряжения, устройство 3 определения знака выходного напряжения каскадов, устройство 4 определения знака первой производной Ч-образной передаточной характеристики, двухполупериодные выпрямители 5.Аналого-цифровой преобразователь работает следующим образом.При изменении входного напряжения Увх ОТ НУЛЯ ДО Увх макс. НаПрЯжЕНИЕ У 2 На выходе первого каскада 1 изменяется от - Уоп до +акоп и опять до - Уоп. Выпрямленное с помощью двухполупериодного выпрямителя 5 напряжение /У/ представляет собой входное напряжение для второго каскада 1, поэтому напряжение на выходе второго каскада 1 У, четыре раза изменится ОТ - /оп ДО + /оп И ОПЯТЬ ДО - 1/оп (фнг. 2) при изменении напряжения на выходе пер- ВОГО...

Номер патента: 603762

Опубликовано: 25.04.1978

Авторы: Ключевский, Трухов, Турсунбаев, Умаров

МПК: F02G 1/06

Метки: внешним, двигатель, подводом, тепла

...коренных шейках 14 и 15разъемного коленчатого вала 5 на шлицевых соединениях 16.:При перекрытии перепускного канала М.О прн помоцщ эолотниковых органов 11 и 12 работакицими являются два крайних цилиндра 1 и.2, и рабочий процесс про,текает цря йопеременном протекании рабо. чего тела через магистраль 6 между цилиндрами 1 и 2, .При, етом. рабочее тело изменяет свое состояние при прохакдении, через теплообменные устройства - нагре ватель 7, регенератор 8 и холодильник 9, а также эа счет перемещения поршней 4, что влечет за собой изменение объемавнутренних; полостей цилиндров 1 и,2, При етом общее уменьшение объема происходит при нахождении большей части газа во внутренней полости цилиндра 1, сообщенного с холодильником 9, а увеличение - при...

Номер патента: 510848

Опубликовано: 05.12.1977

Авторы: Зазубин, Кунаев, Остапенко, Прокопов, Романов, Туракбаев, Турсунбаев, Шалавина

МПК: C22B 58/00

Метки: алюмощелочного, галлия, извлечения, раствора, цементацией

...Ц, Ковалева Редактор 11, Коган Заказ 4763/12 Тирахк 766 Поппи сц ОеЦНИИПИ Государственного комитета Совета Министров СССРПО делам, изооретоиий и О к 12 ьтий13035 Москва, Ж111 юггская наб., д. 4/5 Т Филиал П 1 П "11 атеит), г, Ужгорги 1 у, Проектная,делением иа иервопачапь 11 ых гг)111 ахвместе с галлцем основного количестваПРИМЕСЕЙ Иа ПОСЛЕДУЮангх - Гаплг 1 Я = ПОЗВО-.ляет одновременнно осушествить доноццтепьиую очистку раствора от ирцмессейполучить галлий и осушествить оНотку егоот примесей. Многократная последовательная цементация обеспечивает новые возмоя.ности процесса цементации, заключа 10 и 1 иесяв совмещении извлечения галтия и его 35 очистки, осу 3 цествле 1 пги непрерывного легкого автоматизируемого процесса цементациив...

Номер патента: 454365

Опубликовано: 25.12.1974

Авторы: Ключевский, Розинский, Трухов, Турсунбаев, Умаров

МПК: F02G 1/02

Метки: внешнего, двигателя, сгорания, теплообменный, элемент

...заглушенные с одного конца патрубки 2 и 3, внутри которых расположены дренажные трубопроводы 4 и 5, соединяющие полость А горячего коллектора 6 с внутренней полостью нагревательного патрубка 2 и полость Б холодного коллектора 7 с внутренней полостью охлаждающего патрубка 3. Внутренние полости патрубков 2 и 3 сообщаются соответственно с полостями В и Г горячего и холодного коллекторов,Между торцами этих патрубков встроен регенератор 8.Теплообменный элемент закрепляется на цилиндре 9 с помощью штуцеров 10 и 11, соединяющих кольцевые полости, образованные гильзой 1 и патрубками 2 и 3, с рабочими полостями двигателя, примыкающими к вытеснителю 12 и рабочему поршню 13.В работающем двигателе горячий теплоноситель (например жидко...

Номер патента: 163972

Опубликовано: 01.01.1964

Авторы: Грибанов, Сологуб, Турсунбаев

МПК: B01D 21/02, B03D 3/00

Метки: алюминия, взвешенных, гидроокиси, многояруснб1х, например, сгустителях, сгущения, частиц

...способ позволяет повыситьэффективность разделения твердой фазы отжидкой. 10Это достигается тем, что отделяемый материал осаждают последовательно в средах,имеющих различную плотность, для чего исходную пульпу по трубе 1 подают в нижнийярус, слив с которого по четырем трубам 2, 15грезанным в диаметрально противоположнорасположенных точках, направляют через питающую коробку 3 в верхний ярус,При этом в гоприятпые ус отмечается ни в единице объ низкая плотноверхнем ярусечовия для осаикое содержаниеема пульпы и,ть среды. оздаются бладения частиц, твердой фазы следовательно,Способ сгущения пример, гидроокис ных сгусти тел ях, что, с целью новы деления твердой ф материал осаждаю дах, имеющих разл исходную пульпу п с которого...
