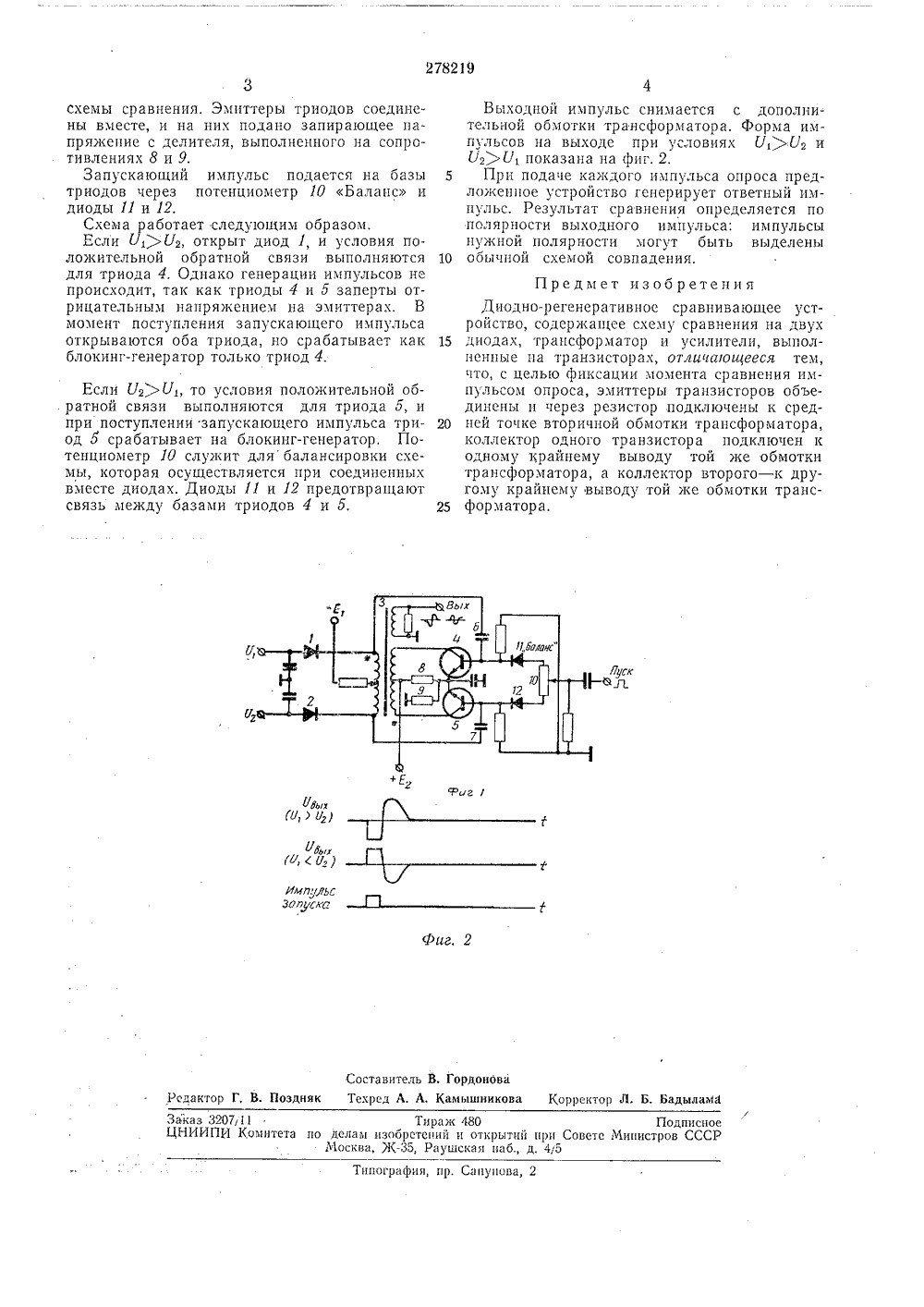

Союз Советских Социалистических РеслубликЗависимое от авт, свидетельствал, 42 гпз, 7/О 4192/18 Котвитет оо дела МПК Н 031 с 3/395УДК 681.325,66(088,8 ПриоритетОпубликовано 05,И 11.1970. БюллетеньДата опубликования описания 5,Х 1,1970 изобретении и открыт лри Совете Министре СССРДИОДНО-РЕГЕНЕРАТИВНОЕ СРАВНИВАЮ СТРОЙСТВ Заявлено 04,711.1968 1 с присоединением заявки Предлагаемое устройство относится к классу сравнивающих устройств (нуль-органов) диодно-регенеративного типа. Сравнивающие устройства такого типа отличаются высокой стабильностью и чувствительностью и находят широкое применение при построении цифровых измерительных приборов, преобразователей напряжение в к и других устройств,Известны различные модификации схем ди одно-регенеративного сравнивающего устройства. Эти схемы включают в себя диодную схему сравнения, импульсный трансформатор и усилительный каскад на полупроводниковом триоде. 1Одним из недостатков сравнивающих устройств подобного типа является невозможность работы в ждущем режиме, когда момент сравнения определяется импульсом опроса. Устранение этого недостатка расширит 2 возможность применения сравнивающих устройств диодно-регенеративного типа в схемах, где требуется синхронизация момента сравнения, Применение известной схемы в ждущем режиме путем запирания триода соответству ющим напряжением и подачи запускающего импульса невозможно из-за неизбежного прохождения этого импульса в первичную цепь трансформатора и связанного с этим нарушения работы диодной схемы сравнения, 3 2Отличием предлагаемого устройства является наличие двух усилителей, симметрично подключенных к общему импульсному трансформатору, первичная обмотка которого совместно с диодами образует диодную схему сравнения, Усилители включены так, что, когда открыт один диод схемы сравнения напряжений, условия положительной обратной связи через обмотки трансформатора выполняются только для первого усилителя, а когда открыт второй диод - только для второго.Срабатывание одного из усилителей как блокинг-геиератора предотвращает одновременное срабатывание другого. Такая схема допускает работ в ждущем режиме, так как вследствие симметрии схемы запускающий импульс не нарушает ее работы.Предложенное устройство позволяет фиксировать момент сравнения импульсом опроса.На фиг. 1 приведена принципиальная электрическая схема описываемого устройства; на фиг. 2 - график напряжения устройства,Диоды 1 и 2 совместно с первичной обмоткой трансформатора 3 образуют схему сравнения напряжения. Коллекторы полупроводниковых триодов 4 и 5 подключены к концам вторичной обмотки; на среднюю точку подается напряжение, Базы триодов через конденсаторы б и 7 подключены к концам первичной обмотки в точки подключения диодов 1 ч 3Пуск Ьых й/,) и, Ьык (Ъ) Фиг. 2 Составитель В. Гордонова Текрсд А. А. Камышников сктор Л. Б. Бадылама едактор здн Заказ 3207111 Тираж 480 ЦНИИПИ Комитета по делам изобретений и открытий пр Москва, Ж-З 5, Раушскаи паб д, 4Подписное оветс Министров СССРТипогра(1)ия, пр. Сапунова,схемы сравнения, Эмиттеры триодов соединены вместе, и на них подано запирающее напряжение с делителя, выполненного на сопротивлениях 8 и 9.Запускающий импульс подается на базы триодов через потенциометр 10 Баланс и диоды 11 и 12.Схема работает следующим образом.Если У)У, открыт диод 1, и условия положительной обр атной связи выполняются для триода 4. Однако генерации импульсов не происходит, так как триоды 4 и 5 заперты отрицательным напряжением на эмиттерах. В момент поступления запускающего импульса открываются оба триода, но срабатывает как блокинг-генератор только триод 4. Если У 2)У, то условия положительной об. ратной связи выполняются для триода 5, и при поступлении запускающего импульса триод 5 срабатывает на блокинг-генератор. Потенциометр 10 служит для балансировки схемы, которая осуществляется при соединенных вместе диодах. Диоды 11 и 12 предотвращают связь между базами триодов 4 и 5. Выходной импульс снимается с дополнительной обмотки трансформатора, Форма импульсов на выходе при условиях У) У, и Ь,)У показана на фиг. 2.5 При подаче каждого импульса опроса предложенное устройство генерирует ответный импульс, Результат сравнения определяется по полярности выходного импульса: импульсы нужной полярности могут быть выделены 10 обычной схемой совпадения. Предмет изобретенияДиодно-регенеративное сравнивающее устройство, содержащее схему сравнения на двух15 диодах, трансформатор и усилители, выполненные па транзисторах, отличаощееся тем,что, с целью фиксации момента сравнения импульсом опроса, эмиттеры транзисторов объединены и через резистор подключены к сред 20 ней точке вторичной обмотки трансформатора,коллектор одного транзистора подключен кодному крайнему выводу той же обмоткитрансформатора, а коллектор второго - к другому крайнему выводу той же обмотки транс 25 фор м атор а,
