Формирователь импульсов

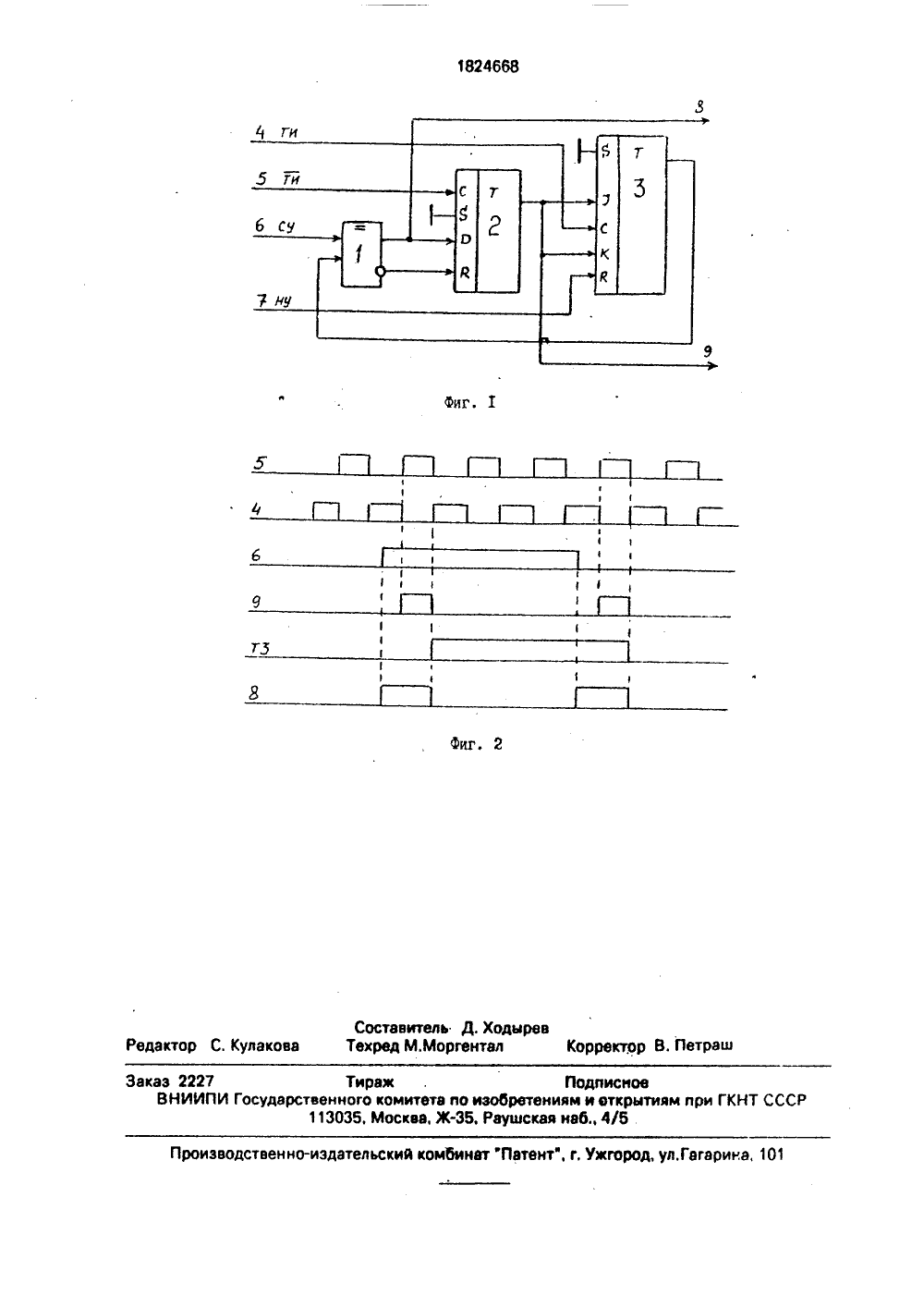

(5)3 Н 03 К 5/153, 5/01 ГОСУДАРСТВЕНЯЕ ПАТЕНТНОЕВЕДОМСТВО СССРОПИСАНИЕ ИЗОБРЕТЕНК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2(56) Авторское свидетельство СССРМ 1050102, кл. Н 03 К 5/01, 1982.Авторское свидетельство СССРЬЬ 1137574; кл. Н 03 К 5/01, 1982.54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ(57) Изобретение относится к импульснойтехнике и может быть использовано в систеИзобретение относится к импульсной технике и может быть использовано в системах синхронизации устройств автоматики и вычислительной техники.Целью изобретения является расширение функциональных воэможностей формирователя эа счет формирования импульсов по фронту и срезу входного сигнала.Функциональная схема формирователя импульсов приведена на чертеже фиг.1, временная диаграмма его работы - на фиг.2.Формирователь импульсов содержит элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 1, О-триггерр 2,К-триггер 3, шину 4 тактовых импульсов, шину 5 инверсных тактовых импульсов, вход 6 сигнала управления, вход 7 начальной установки, выходы 8, 9 формирователя импульсов. Вход 6 соединен с первым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, прямой выход которого соединен с выходом 8 и О-входом триггера 2, инверсный выход - с й-входок триггера 2. Выход триггера 2 соемах синхронизации устройств автоматики и вйчислительной техники. Цель изобретения - расширение функциональных возможностей устройств путем формирования импульсов длительностью, равной тактовому импульсу, и длительностью больше тактового импульса по фронту и срезу сигнала управления. Формирователь импульсов содержит элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, 0- триггер, 1 К-триггер, шиву сигнала управления, шину начальной установки, две шины тактовой частоты, 2 ил. динен с выходом 9 формирователя и с 1 К- входами триггера 3, выход которого соединен с вторым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, Вход сброса в нуль триггера 3 соединен с входом 7, С-входы а триггеров 2, 3 соединены соответственно с СС) шинами 5, 4.Триггер 2 может быть выполнен. напоимер, на микросхемах 564 ТМ 2, триггер 3- на ф микросхемах 564 ТВ 1, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ - на микросхемах К 500 ЛП 107.Устройство работает следующим обра- О зом. Перед началом работы по входу 7 подается импульсный сигнал начальной установки, который устанавлив ает триггер 3 в нулевое положение. При отсутствии си(- налов на входах элемента 1 ИСКЛЮЧА 1 ОЩЕЕ ИЛИ, т.е, при совпадении входных нулевых сигналов, на его прямом выходе формируется нулевой сигнал, а на инверсном единичный сигнал, который устанаядивает в нуль триггер 2. При поступленииуправляющего сигнала по входу 6 на входах элемента 1 сигналы не совпадают и на его прямом выходе формируется единичный сигнал, фронт которого соответствует фронту сигнала управления. При этом с инверс ного выхода элемента 1 и входа сброса триггера 2 сигнал снимается. Сигнал с прямого выхода элемента 1 поступает нэ выход 8 устройства и на О-вход триггера 2, Фронтом текущего инверсного тактового импуль са шины 5 триггер 2 устанавливается в единичное состояние и подает единичный сигнал на входы К-триггера 3. Фронтом текущего тактового импульса шины 4 триггер 3 переводится из нулевого в единичное со стояние. Сигнал с его выхода подается на второй вход элемента 1, на входах которого единичные сигналы теперь совпадают, При этом снимаежя сигнал с прямого выхода 1 и с выхода 8 устройства, а триггер 2 устанав ливается в нулевое положение единичным сигналом с инверсного выхода элемента 1. Таким образом, на выходе 8 устройства формируется импульс, фронт которого совпадает с фронтом входного сигнала управления 25 6. Нэ выходе 9 устройства формируется импульс, совпадающий с тактовым импульсом шины 5. После установки триггера 2 в нуль на 1 К-входы триггера 3 подаются нулевые сигналы и этот триггер сохраняет свое еди ничное состояние в течение всего времени действия сигнала управления 6. При сбросе сигнала управления 6 на входах элемента 1 снова возникает рассогласование сигналов и на его прямом выходе формируется еди ничный сигнал, фронт которого соответствует срезу сигнала управления 6. С входа сброса триггера 2 единичный сигнал снимается, Сигнал с прямого выхода элемента 1 подается на выход устройства и на О-вход 40 триггера 2, который, аналогично описанному выше, фронтом импульса шины 5 устанавливается в единичное состояние. Триггер 2 подает единичный сигнал на К- входы триггера 3, который фронтом импуль са шины 4 устанавливается в нулевое положение, После этого на входах элемента 1 совпадают нулевые сигналы и снимается сигнал с прямого выхода элемента 1, а единичный сигнал с его инверсного выхода сбрасывает в нуль триггер 2. Таким образом, на выходе 8 устройства формируется импульс, фронт которого соответствует срезу сигнала управления 6, а на выходе 9 устройства - импульс, совпадающий с тактовым импульсом шины 5. После сброса сигнала управления 6 триггер 3 сохраняет нулевое положение до следующего поступления этого сигнала.В предложенном устройстве за счет введения элемента ИСКЛЮЧАЮЩЕЕ ИЛИ обеспечивается формирование импульсов по фронту и срезу сигнала управления, причем формируемые импульсы соответствуют фронту и срезу этого синала или тактовому импульсу, что расширяет функциональные возможности устройства. Формула изобретения Формирователь импульсов, содержащий О-триггер, выход которого соединен с первой выходной шиной и с 1-входом 1 К- триггера, тактовый вход которого соединен с первой тактовой шиной, шину сигнала управления, шину начальной установки, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей путем формирования импульсов длительностью, равной тактовому импульсу, и длительностью, больше тактового импульса по Фронту и срезу сигнала управления, в него введен элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, первый вход которого соединен с шиной сигнала управления, прямой выход - с второй выходной шиной и с О-входом О- триггера, вход сброса в "0" которого соединен с инверсным выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выход О-триггерэ соединен с К-входом К-триггера, выход которого соединен с вторым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, тактовый вход О- триггера соединен с второй тактовой шиной, а вход установки в "0" 1 К-триггера соединен с шиной начальной установки.1824668 Фиг. 11 1Фиг. 2 оставитель Д. Ходыревхред М.Моргентэл Корректрр В. Пет ктор С. Кулакова 227 Тираж Подписное ИПИ Государственного комитета по изобретениям и еткрытиям 113035, Москва, Ж, Раушсквя нвб., 4(6 квэ КНТ ССС изводственно-издательский комбинат Патент", г, Ужгород, ул. Гагарина, 101
