Формирователь импульсов

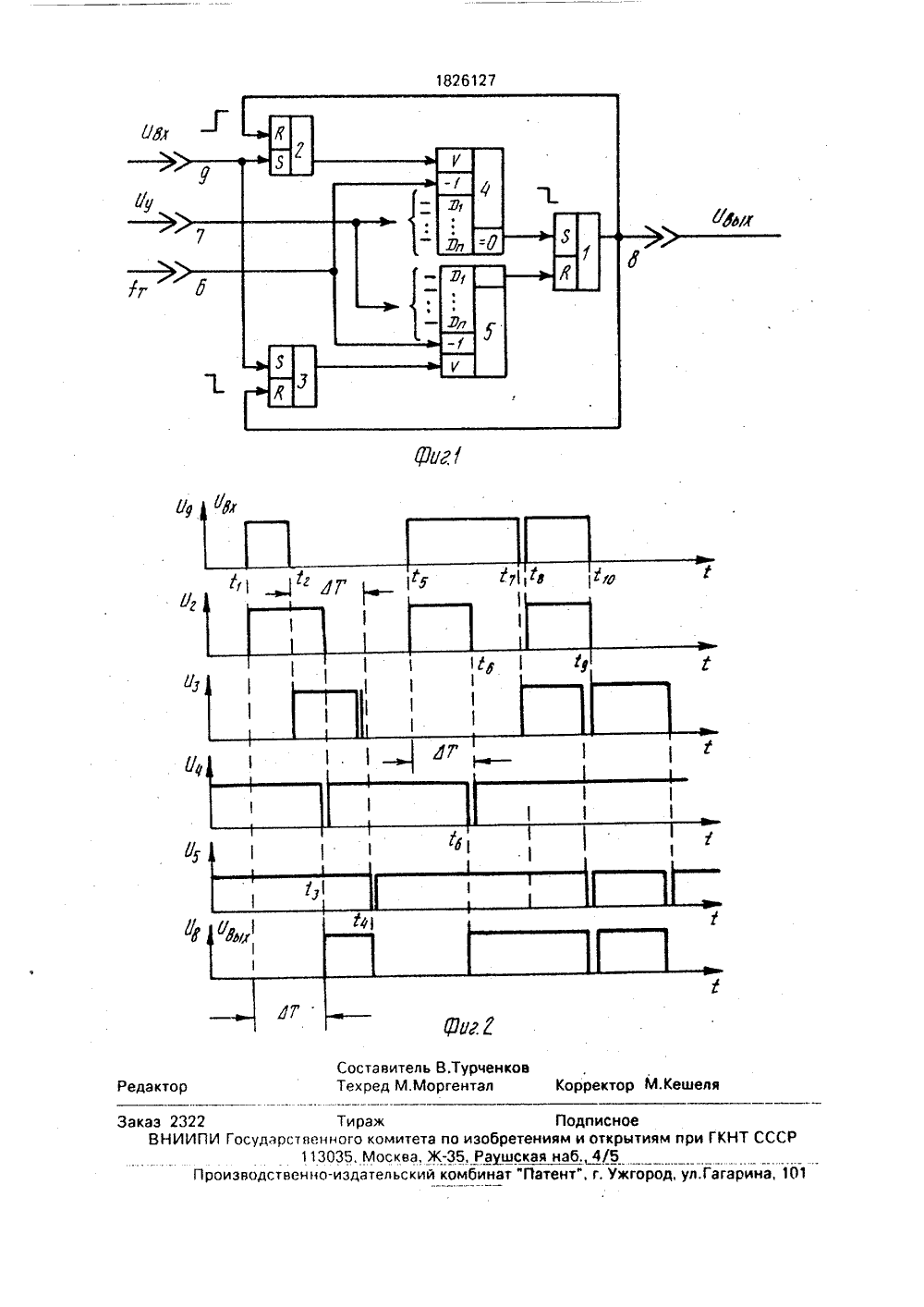

союз советскихСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 182612 3/84, 5 5)5 Н ГОСУДАРСТВЕННОЕ ПАТЕНТНВЕДОМСТВО СССР(57) Изобретен в качестве циф ройствах вычи матике. Сущно содержит три счетчика импу сов, шину упр выходную шин пульсов, 2 ил. ет быть использовано аникии задержки в устной техники и в автобретения: устройство ра, два реверсивных ину тактовых импульвременем задержки, у задерживаемых имие мож ровойслител сть иэо три ггельсов, шавлениуиши К АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРВ 1238215, кл. Н 03 К 504, 1984,Авторское свидетельство СССРМ 1272483, кл, Н 03 К 3/84, 1985.(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬС Изобретение относится к импульсной ехнике и предназначено для задерживания прямоугольных импульсов на заданное время.Цель изобретения - повышение надежности при одновременной задержке входных импульсов в широком Диапазоне их длительностей и обеспечение малого времени восстановления, т.е. когда один задерживаемый прямоугольный импульс может быть отделен от другого как угодно малым проме-. жутком времени.Изобретение поясняется чертежами, на которых показаны формирователь импульсов (фиг, 1) и диаграмма его работы (фиг, 2)Формирователь импульсов содержит триггеры 1-3, реверсивные счетчики импульсов 4 и 5, входы записи которых соединены с выходами триггеров 2 и 3, счетные реверсные входы - с шиной б тактовых импульсов, информационные входы - с шиной 7 управления временем задержки, выраженным в виде кода, выходы заема соединены с соответствующими входами триггера 1. выход которого соединен с выходной шиной 8 и с первыми входами триггеров 2 и 3, вторые входы которых соединены с шиной 9 задерживаемых импульсов шина управления. Триггер 2 срабатывает от напряжений на его входах с низкого на высокий, а триггеры 1 и 3 - от перепадов напряжений с высокого на низкий.Счетчики 4 и 5 принимают исходное состояние, определяемое кодом на шине 7 кода управления, при напряжении на их входах записи, равным нулю, а считают импульсы с шиной 6, когда на входах записи высокое напряжение.В тех случаях, когда используются триггеры и счетчики с другими напряжениями срабатывания используют дифференцирующие цепи и инверторы на их входах (не показаны на чертеже).Формирователь импульсов работает Ю следующим образом.В отсутствие входных импульсов Ох на 0 шине 9, триггеры 1-3 находятся в состоянии, а когда на их выходах напряжение отсутствует. Счетчики 4 и 5 установлены в исходное состояние, определяемое кодом с шины кода управления 7, и удерживаются в этом с состоянии в течение всего времени, когда на их входах записи напряжение равно нулю.Напряжения с выходов заема счетчиков 4 и 5 высокое. В момент времени Т 1 на входную шину 9 приходит передний фронт45 50 55 входного импульса 09. По перепаду напряжений с низкого на высокое срабатывает триггер 2 и на его выходе устанавливается высокое напряжение, и реверсивный счетчик 4 начинает считать тактовые импульсы, поступающие непрерывно на его реверсный счетный вход с шины б, причем с приходом каждого импульса код счетчика 4 уменьшается на единицу,В момент времени т 2 на шину 9 приходит задний фронт входного импульса Ох. По перепаду напряжений с высокого на низкое срабатывает триггер 3 и на его выходе формируется высокий потенциал, и реверсный счетчик 5 начинает по своему реверсному входу счет поступающих на него импульсов с шины 6, Причем с приходом каждого импульса тактовой частоты код счетчика 5 уменьшается на единицу. Таким образом, начиная с момента времени 12 оба счетчика 4 и 5 производят счет тактовых импульсов с шины 6, но код их отличается друг от друга на число тактовых импульсов, поступивших ранее на счетчик 4 за время длительности входного импульса Оз.8 момент времени тз код счетчика 4 становится равным нулю и на его выходе заема формируется перепад напряжений с высокого на низкое. Под действием этого перепада напряжений срабатывает триггер 1 и на его выходе формируется передний фронт выходного импульса Ов. По перепаду напряжений с низкого на высокий срабатывает триггер 2 по входу и на его выходе напряжение устанавливается равным нулю, вследствие чего счетчик 4 устанавливается в исходное состояние, определяемое величиной кода с кодовой шины 7 управления и на его выходе заема вновь устанавливается высокий потенциал. В момент времени 14 код счетчика 5 равен нулю и на его выходе заема Об формируется перепад напряжений с высокого на низкий, по которому срабатывает по входу триггер 1 и он устанавливается в исходное состояние и на выходной шине 8 формируется задний фронт выходного импульса ОвыхВ связи с тем, что задержка переднего фронта входного импульса Овх и задержка заднего фронта входного импульса происходит на одно и то же время Лт, длительность выходного импульса Ох строго равна длительности входного импульса.От перепада напряжений с высокого юа низкий срабатывает триггер 3. который вер 5 10 15 20 25 30 35 40 нулся в исходное состояние, т,е. его выходной сигнал стал равен нулю, и счетчик 5 по входу установки в исходное состояние устанавливается в состояние, соответствующее коду на шине 7 управления,С приходом переднего фронта следующего по порядку импульса Ох на шину 9 в момент времени тБ работа формирователя импульсов будет аналогична рассмотренной. Работа аналогична и в том случае, если сразу же за приходом заднего фронта входного импульса придет передний фронт следующего входного импульса в моменты времени 17 и тз, т,е. данное устройство задержки входных импульсов допускает работу с входными импульсами, следующими со скважностью, близкой к единице. Это его дополнительное преимущество. Устройство задержки, названное экспертом формирователем импульсов, допускает задержку входных прямоугольных импульсов как на время менее длительности входного импульса, так и на время более длительности входных импульсов. Длительность входных импульсов может быть как угодно большой. Элемент задержки не содержит таких габаритных деталей, как конденсаторы, и может быть выполнен целиком в интегральном исполнении. Все это расширяет его область использования. повышает его надежность в работе.Формула изобретения Формирователь импульсов, содержащий первый триггер, выход которого соединен с выходной шиной, второй триггер, шину кода управления, которая соединена с информационными входами первого счетчика импульсов, вычитающий вход которого соединен с вычитающим входом второго счетчика импульсов и с шиной тактовых импульсов, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности при одновременном обеспечении задержки входных импульсов в широком диапазоне длительностей входных импульсов, в него введен третий триггер и шина управления. которая соединена с первыми входами второго и третьего триггеров, выходы которых соединены с входами записи первого и второго счетчиков соответственно. выходы заема которых соединены соответственно с первым и вторым входами первого триггера, выход которого соединен с вторыми входами второго и третьего триггеров, при этом информационные входы первого счетчика импульсов соединены с информационными входами второго счетчика импульсов,аж Подписноекомитета по изобретениям и открытиям при ГКНТ СССР Москва, Ж, Раушская наб. 4/5 ельский комбинат "Патент", г, Ужгород, ул.Гагарина, 10
