Способ выполнения спусковых схем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

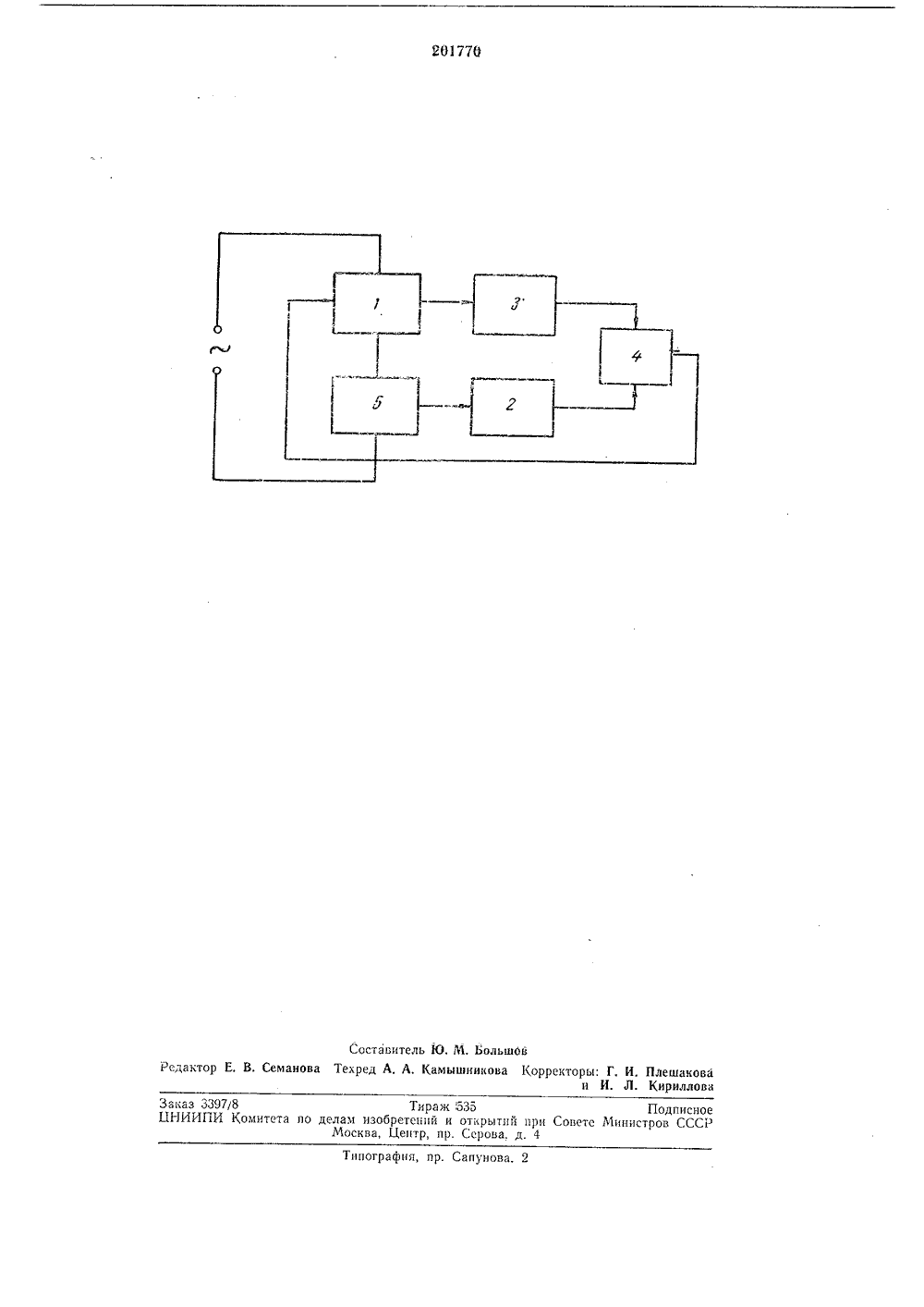

2 О 177 О ОПИСАНИЕ, ИЗО БР ЕТЕ Н И Я Союэ Советских Социалистических Республикпорите деламоткрытий мите обрет 8.1 Х.1967. Бюллетень1 публпкован лист при Совете ССДата опубликования описания 3.Х 1.1 Авторыизобретения Г, С. Гершензон, А. Л. Златин и В, А, Титов Н аучно-исследовательский институт гидрометероологическог приборостроенияаявител НЕИИЯ СПУСКОВЬ 1 Х СХЕ ПОСОБ ВЬ ствляет апряжеических я однот К 1.-цее хранетггвно едмет изобретен Способ выполнения спусковых схем, напмер, триггеров, одновибраторов и т. п, изве ы,Предложенный способ отличается тем, что спусковые схемы питают переменным током и выполняют путем последовательного соединения ключа переменного тока с нагрузкой, например реактивной, а ко входу ключа подключают вентиль и накопитель, которые связывают с выходом ключа или нагрузкой цепями обратной связи.Это позволяет уменьшить активные потери, упрощает схемы, расширяет их логические возможности и позволяет повысить надежность.Описываемый способ иллюстрируется чертежом.С помощью ключа переменного тока 1 происходит коммутация переменного или пульсирующего тока в цепи нагрузки. Устройства обратной связи 2 и 3 обеспечивают подачу в накопитель сигнала требуемой полярности и величины,При этом полярность сигнала, поступающего в накопитель, обуславливается направлением включения вентилей в цепях обратной свяУстройство обратной связи 2 осущ обратную связь по току, а г - по н нию. Практически, при построении ло схем, оказывается достаточным налич 5 го устройства обратной связи,Накопитель 4, содержащий КС- ил почку, обеспечивает кратковременно ние сигнала обратной связи,Нагрузка 5 представляет собой О или реактивное сопротивление.15 Способ выполнения спусковых схем, например, триггеров, одповибраторов и т. п., от,гггчагогчийся тем, гто, с целью уменьшения активных потерь, увеличения логических возможностей, упрощения схем и повышения на дежности, спусковые схемы питают переменным током и выполняют путем последовательного соединения клгоча переменного тока с нагрузкой, например реактивной, а ко входу ключа подключают вентиль и накопитель, ко торые связывают с выходом ключа или нагрузкой цепями обратной связи.аказ 3397/8НИИПИ Комитета по Тираж 535 Подписное ам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова. д. 4пография, пр. Сапунова,
