Логический элемент дискретных вычислительных сред

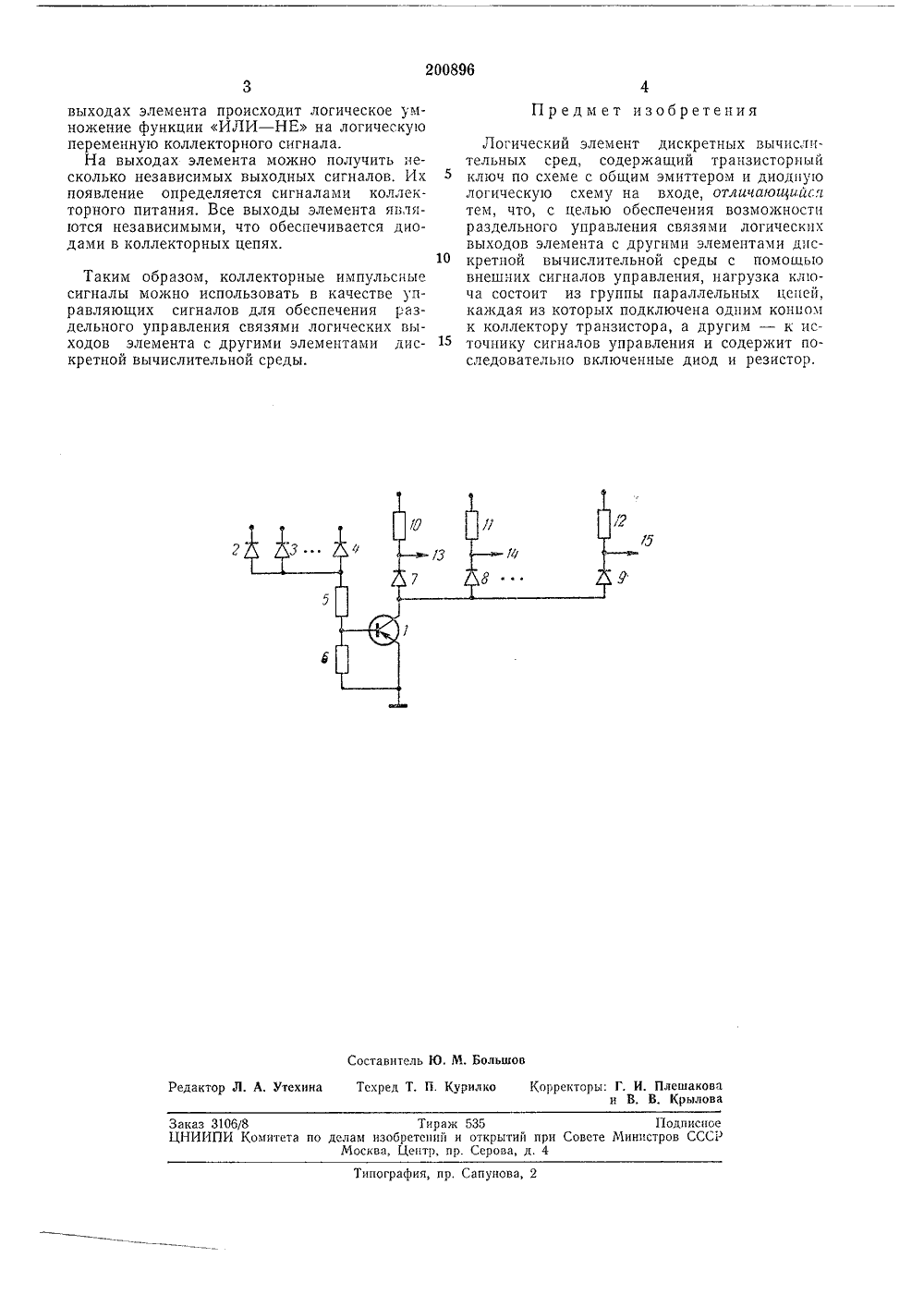

О П И С А Н И Е 2 ОО 896ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваявлено 24.1 Х,1966 ( 1104043(26-24) ч. 42 ттт, 14 21 а 1 361 исоединением заявкиГ 1 риоритетОпубликовано 15 Комитет па делаю обретений и открытий и Совете Министров СССР1,1967. Бюллетень17 Дата опубликования описания 2,Х,1 Авторы зобретения А. Поп. Е. Бочк Заявитель сковский инженерно-физический ийе+иут ОГИЧЕСКИЙ ЭЛЕМЕНТ ДИСКРЕТНЬ ВЫЧИСЛИТЕЛЬНЫХ СРЕДечить раических в птами д 1 ри помо Логические элементы дискретных вычислительных сред, содержащие транзисторныйключ по схеме с общим эмиттером и диоднуюлогическую схему ца входе, известны.Предложенный элемент отличается тем,что нагрузка ключа состоит из группы параллельных цепей, каждая из которых подключена одним концом к коллектору транзистора,а другим - к источнику сигналов управленияи содержит последовательно включенные диод н резистор.Это позволяет обесп здельное управленце связями лог ыходов элемента с другими элеме скретной вычислительной среды п щи внешних 1сигналов управления.Принципиальная схема элемента приведенаца чертеже,Ос ову элемента составляет ингертор патранзисторе 1, содержащий ца входе диоднучо 2логическую схему ИЛИ на диодах 2, 8, 4 ирезисторы 5 и 6, обеспечивающие требуемыйрежим транзистора.Нагрузкой элемента является группа параллельных цепей, кахкдая из которых подключена одним концом к коллектору транзистора, а другим - к источнику сигналовуправления и содержит последовательновключе шые диоды 7, 8, 9 и резисторы 10, 11,12. 3 За единичное значение входных и выходных переменных принимается наличие импульса напряжения, за нулевое - отсутствие импульса,Наличие ца входе хотя бы одного единичного сипгала вызывает насыщение транзистора ца определенное время,Если сигналы управления подать па коллекторные цепи раньше, чем транзистор выйдет цз насыщения, то единичные импульсы не пройдут на выходы элемента 13, 14, 15, так как сопротивление насыщенного транзистора и прямое сопротивление диода мало.В случае, если на входах элемента не было единичных сигналов и транзистор закрыт (или уже успел выйти из насыщения), единичные коллекторные сигналы с минимальными искажениями по фронту ц амплитуде пройдуг на выходы элемента. Это означает, что элемент выполняет логическую функцию ИЛИ - НЕ.Но выполнение этой функции на выходах элемента происходит только при подаче на коллекторные входы единичных сигналов в моменты после поступления входных перемецных на входы элемента. При отсутствии коллекторного импульсного сигнала выходной сигнал, снимаемый с соответствующей коллекторцой цепи, всегда равен нулю независимо от входных сигналов. Таким образом, ца200896 П р ед м ет изобретения Составитель Ю. М. Большов Техред Т, П. Курилко Корректоры: Г. И. Плешаковаи В. В. Крылова Редактор Л. А, Утехина Заказ 3106/8 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобоетепий и открытий при Совете Министров ССС 1Москва, Центр, пр. Серова, д. 4 Типографии, по. Сапунова, 2 выходах элемента происходит логическое умножение функции ИЛИ - НЕ на логическую переменную коллекторного сигнала.На выходах элемента можно получить несколько независимых выходных сигналов. Их появление определяется сигналами коллекторного питания. Все выходы элемента яьляются независимыми, что обеспечивается диодами в коллекторных цепях. Таким образом, коллекторные импульсные сигналы можно использовать в качестве управляющих сигналов для обеспечения раздельного управления связями логических выходов элемента с другими элементами дискретной вычислительной среды. Логический элемент дискретных вычислительных сред, содержащий транзисторный ключ по схеме с общим эмиттером и диодную логическую схему на входе, отличающийся тем, что, с целью обеспечения возможности раздельного управления связями логических выходов элемента с другими элементами дпс кретной вычислительной среды с помощьювнешних сигналов управления, нагрузка ключа состоит из группы параллельных цепей, каждая из которых подключена одним конном к коллектору транзистора, а другим - к исТ 5 точнику сигналов управления и содержит последовательно включенные диод и резистор,
