Генератор прямоугольных импульсов

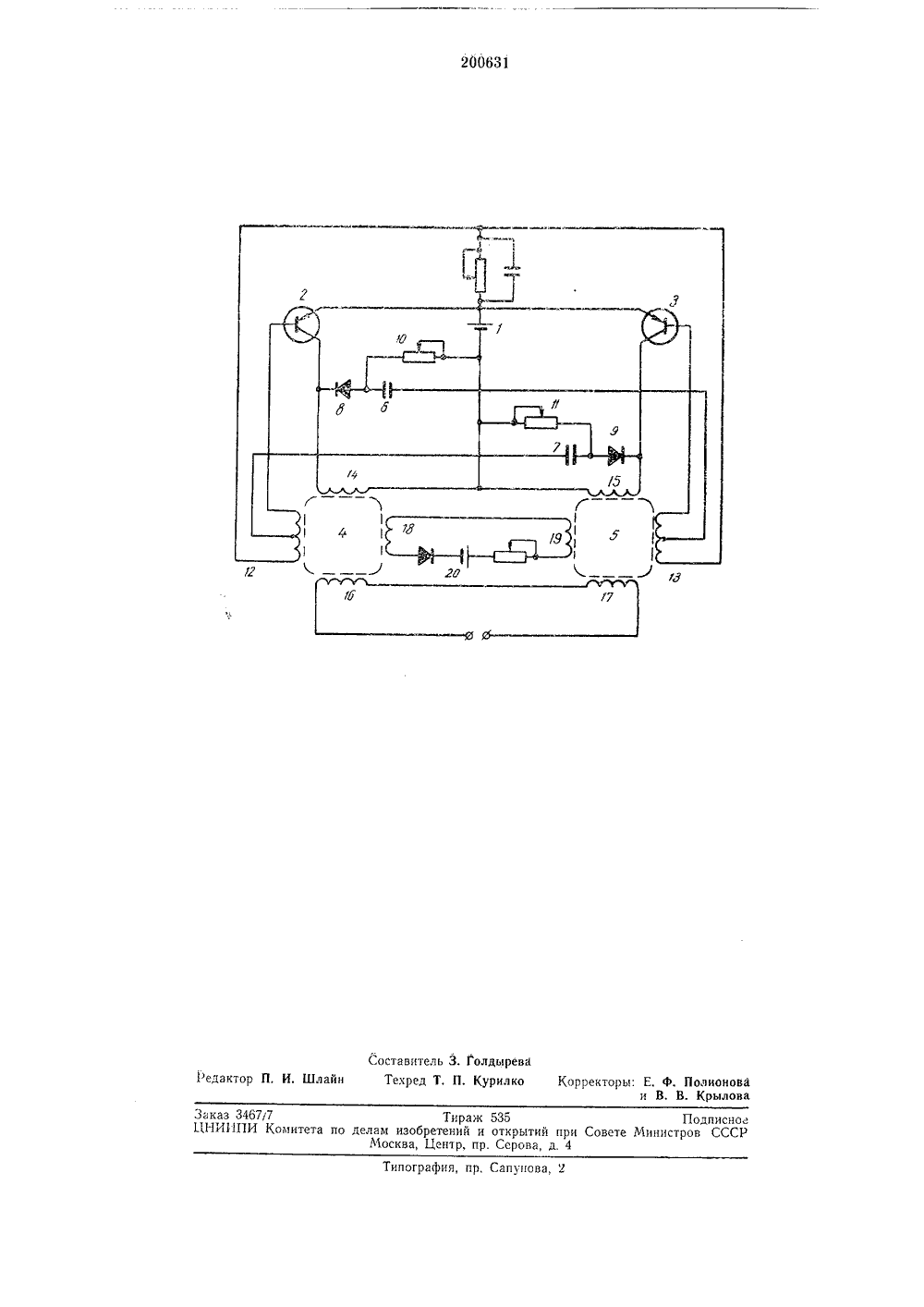

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 200631 Сова Сосетских Социалистических РеспубликЗависимое от авт. свидетельстваКл. 21 а 4, 1 Заявлено 04,71.1965 ( 1011130/26-9)с присоединением заявкиПриоритет 1 ПК Н 03 Комитет по делам иаобретеиий и открытий. Прохорчук, В. ЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬС 2 а ферриенных по няться в оскольку имах диизобретения М, М. Ивахненк,Заявитель Известные генераторы импульсов нтах, содержащие два триода, включсимметричной схеме, не могут примесамонастраивающихся системах, ппоследние работают в различных режнамики.Предлагаемый генератор прямоугольных импульсов генерирует прямоугольные импульсы без пиковых выбросов с фронтом импульса увеличенной крутизны.Особенность описываемого генератора заключается в том, что две цепочки, состоящие из диода и подключенных к нему емкости и сопротивления, включены положительными концами диодов к коллекторам триодов. Интегрирующая емкость цепочки одного триода соединена со средней точкой базовой обмотки другого триода, а вторые концы сопротивлений вышеуказанной цепочки объединены.На чертеже приведена принципиальная схема генератора прямоугольных импульсов.Описываемый генератор состоит из источника питания 1, двух полупроводниковых элементов (триодов) 2 и 3, двух ферритовых управляемых сердечников 4 и б и цепочки, состоящей из конденсаторов б и 7, полупроводниковых диодов 8 и 9 и переменных сопротивлений 10 и 11.На управляемых ферритовых сердечниках 4 и б расположены базовые обмотки 12 и 13,Б ар ю ЭГО,Ф и коллекторные 14 и 15, выходные 1 б и 17 и управляющие обмотки 18 и 19, которые образу.ют цепь обратной связи и контур управления.Принцип действия такого генератора за ключается в следующем, При подаче напрякения на коллекторные цепи двух полупроводниковых триодов 2 и 3 в симметричной схеме генератора возникает разбаланс, вызывае.мый различием динамических характеристик 10 активных элементов схемы, Если предположить, что коллектор триода 2 пропускает больший ток, чем коллектор триода 3, то в этом случае напряжение, наведенное на базовой обмотке 13, усиливает запирание триода 3 15 и в большей степени отпирает триод 2, чтовызывает дальнейший рост тока коллектора этого триода. Ток коллектора триода 2 будет увеличиваться до тех пор, пока не наступит насыщение его ферритового сердечника. При 20 этом магнитное сопротивление сердечникауменьшается и напряжение на коллекторной нагрузке триода 2 снова возвращается к первоначальному значению. Напряжение на базо.вой обмотке падает до нуля, и триод 2 за крывается. В то время, когда триод 2 приводит свои сердечники к насыщению, триод 3 переводит свой сердечник в исходное состояние. Таким образом, когда управляемый сердечник триода 2 достигает насыщения, то сер дечник триода 3 переводится в исходное состояние и наведенная э,д.с. имеет полярность, при которой триод 3 открывается. Ток коллектора продолжает расти до насыщения его сердечника, и весь процесс генерации повторяется.Управление генерации достигается двумя дросселями, между которыми установлена обратная связь. Эта связь поддерживает на заданном уровне работу генератора и определяет динамику процесса. Для изменения периода генерации необходимо усилить или ослабить обратную связь, Это достигается изменением напряжения или величины тока, поступающего от активного источника 20 первичного преобразователя информации (датчика или автономного регулируемого источника питания).Действие запретно-потенциальных цепочек, состоящих из элементов 6, 8, 10 и 7, 9, 11, основано на пониженном эффекте диффузионной емкости кремниевого диода. Запретный полупроводниковый диод 8, компенсирующий выбросы переходных процессов триода, подключается в коллекторную цепь триода 2 и образует с эмиттерно-коллекторным переходом квадратичную, но несимметричную двухтактную цепь с выходной величиной в виде тока. В свою очередь элемент 6, увеличивающий скорость переходных процессов в триоде в момент отпирания и запирания, подключается в среднюю точку базовой обмотки триода 3 и образует совместно с базовой обмоткой и сопротивлением 10 интегрирующе-дифференциальную цепочку. Наибольший запретно- потенциальный эффект цепочки в процессе самой генерации достигается за счет пониженного эффекта диффузионной емкости полупро. водникового диода и перекрестного включения двух сопряженных интегрирующе-дифференциальных цепочек. Такое включение элементов запретно-потенциальной цепочки в схему генератора позволяет легко запускать генератор в любом диапазоне рабочих частот с поддержанием заданной амплитуды импульса на выходе генератора и регулировать режим ге. нератора для нескольких типов полупроводниковых триодов, не меняя свойств ферритов. Наибольший эффект компенсации пиковыхвыбросов кремниевым диодом наблюдается в момент закрытия транзистора, когда на реактивном сопротивлении коллекторной цепи появляется э.д. с которая поддерживает в течение некоторого времени ток того же направления, какое он имел до запирания транзистора.Поскольку кремниевый диод обладает минимальной диффузионной емкостью и, следова тельно, минимальным обратным током, то вмомент закрытия транзистора на диоде 8 падает напряжение, которое по форме и величине совпадает с пиковым выбросом на индуктивном сопротивлении коллекторной цепи, но 1 находится в противофазе. За счет подборапараметров диода и отсутствия большого мгновенного обратного тока на кремниевом диоде появляется достаточно мощный и точный импульс напряжения, который находится в противофазе с пиковым выбросом намагни чивающего тока, создающего на коллекторной обмотке выбросы напряжения. Таким образом, строгое совпадение противофазирующего импульса по форме, величине и во времени с импульсом напряжения коллектора позволяет полностью скомпенсировать пиковый выброс памагничивающего тока, возникающий в кон.це каждого полупериода. Кроме того, эффект компенсации пиковых выбросов на коллекторной обмотке полностью ликвидирует опасность пробоя транзисторов и не требуется дополнительная схема защиты транзисторов от перенапряжений.35 Предмет изобретенияГенератор прямоугольных импульсов наферритах, содержащий два триода, включенных по симметричной схеме, отличающийсятем, что, с целью устранения пиковых выбросов и увеличения крутизны фронта импульсов,две цепочки, состоящие из диода и подключенных к нему емкости и сопротивления, включены диодами к коллекторам триодов, емкостьцепочки одного триода соединена со средней4 точкой базовой обмотки другого триода, вторые же концы сопротивлений вышеуказаннойцепочки объединены,тавитель 3. Голдырев хред Редактор П. И. Шлайн Те Т. П. Курилко Корректоры: Е. ф. Полионов и В. В. КрыловЗаказ 3467/7ЦНИИПИ Комитета Тираж 535 Подписноелам изобретений и открытий при Совете Министров ССС Москва, Центр, пр, Серова, д. 4ипография, пр, Сапунова
