Паюнов

Номер патента: 1019598

Опубликовано: 23.05.1983

Авторы: Колонин, Лисицин, Паюнов, Сухов

МПК: H03K 3/64

Метки: импульсных, последовательностей, формирователь

...мультиплексоры, введены два импульсных расширителя, вход первого из которых соединен с выходом входного мультиплексора, а выход подключен к входу счетчика и к одним сигнальным входам выходных мультиплексоров, .;1 в ие сигнальные входы которых соеди 5 го М 5 20 25 Зо 35 40 нены с шинами входных сигналов, управляющие входы подключены к выходам счетчика, а выход одного из выходных мультиплексоров соединен через второй импульсный расширитель с входом сброса счетчика.На чертеже представлена схема формирователя импульсных последовательностей.Формирователь содержит шины 1 тактовых импульсов, входной мультиплексор 2, первый импульсный расширитель 3, счетчик 4, шины 5 входных сигналов, выходные мультиплексоры 6 с выходами 7 и второй...

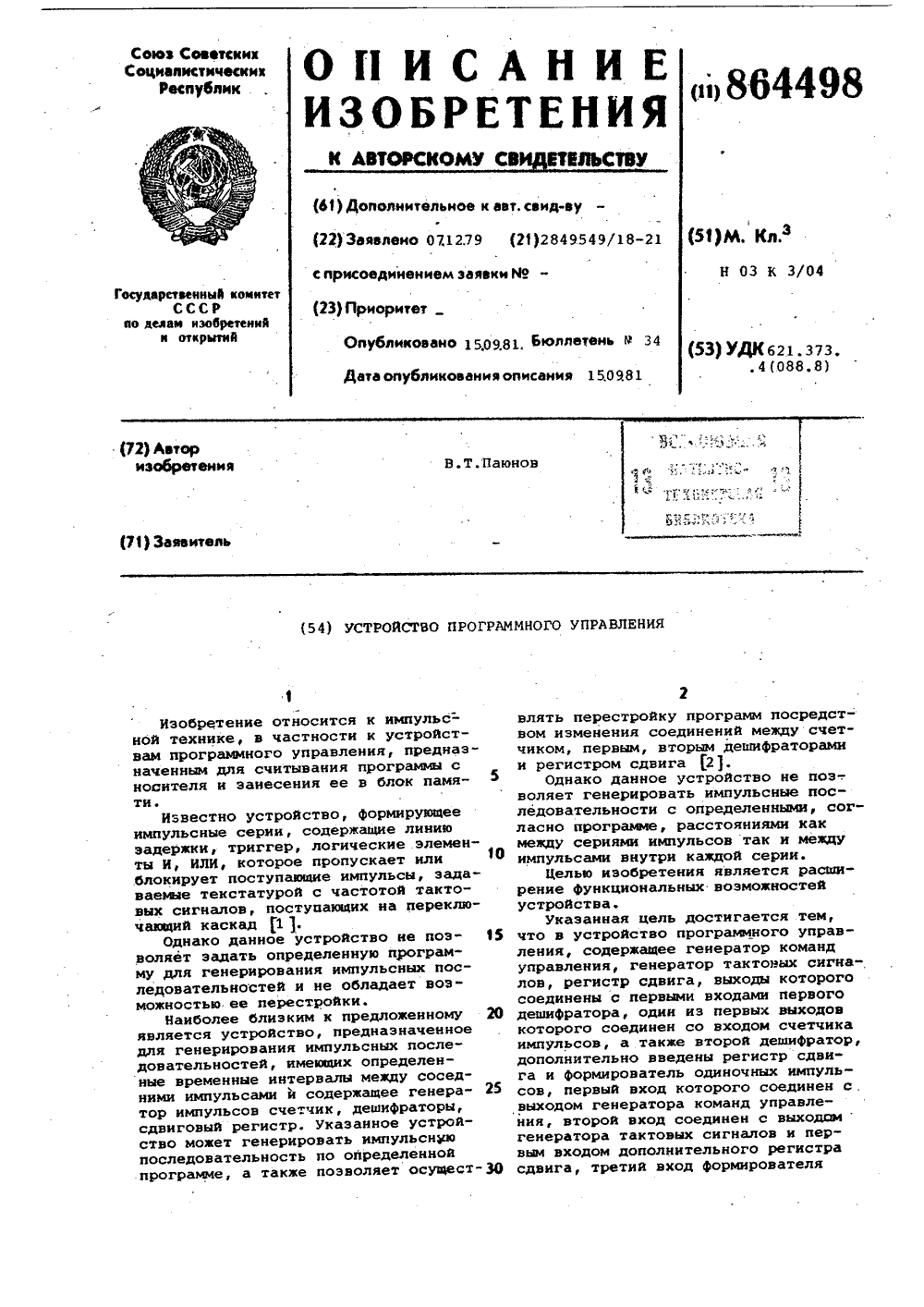

Номер патента: 864498

Опубликовано: 15.09.1981

Автор: Паюнов

МПК: H03K 3/04

Метки: программного

...3 тактовых сигналов, регистры 4,5 сдви-, га,дешифраторы 6,7 счетчик 8 импуль-що сов, шину 9 выходов счетчика импуль- сов, шину 10 первых выходов программных импульсных последовательностей, шину 11 вторых выходов программных импульсных последовательностей.25Данное устройство работает в старт-стопном режиме.По заднему фронту команды управления формирователь 2 одиночных импульсов выдает один импульс в Фазе с тактовой частотой, который зано сится в первый разряд регистра 4, где он последовательно продвигается по мере поступления тактовых сигналов, в результате чего на выходах дешифратора 6 формируется серия рабочих им 35 пульсов. Импульс с первого разряда регистра 4 поступает на трактовый вход регистра 5 сдвига, под действиемоторого в...

Номер патента: 834872

Опубликовано: 30.05.1981

Авторы: Корчажкин, Паюнов, Розина, Чупрыгин

МПК: H03K 5/13

Метки: сигналов, формирователь

...которого соединен с одним входом первого дешифратора 5. Выход первого дешифратора 6 соединен с первым выходом 12 сигнала управления, одним 45 управляющим входом коммутатора 7 и с одним входом второго дешифратора 11, выход которого соединен со вторым выходом 14 сигнала управления, вторым управляющим входом коммутатора 7 и со вторым входом первого дешифратора 6. Один выход коммутатора соединен с другим входом блока 2 памяти. и с другим входом первого элемента 5 памяти, другой вход которого соединен с выходом второго анализатора 9, на входы которого заведены цепи со второй шины 8 команд управления, а выход элемента 10 памяти соединен с другим входом второго дешифратора 11,4Работа формирователя управляющих сигналов заключается в...

Номер патента: 790231

Опубликовано: 23.12.1980

Авторы: Корчажкин, Найденов, Паюнов, Розина, Чупрыгин

МПК: H03M 13/05

Метки: импульсных, последовательностей

...5, элементы 6 и 7 задержки, коммутирующие элементы 8 и 9, элементы 10, шину 11 опроса, выходную шину 12, шины 13, 14 и 15 тактовых частот, шины 16 и 17 сигналы управления.Устройство работает следующим образом.Устройство работает в режимах записи и контроля. В режиме записи на шины 15, 16 и 17 подаются сигналы управления, в результате чего сигналы с шин 13 и 14 тактовых частот независимо от сигналов поступающих с выходов элементов 6 и 7 задержки, поступают на регистры 3 и 4 сдвига. Так как сигналы с шин 13 и 14 тактовых частот раздельны, хо в регистры 3 и 4 сдвига могут заноситься импульс-ные последовательности, поступающие с различной тактовой частотой,В режиме контроля импульсных последовательностей сигналы на шиыы 15, 16, 17 управления...

Номер патента: 780050

Опубликовано: 15.11.1980

Авторы: Корчажкин, Марьюшкин, Паюнов, Розина, Чупрыгин

МПК: G11C 29/00

Метки: блоков, памяти

...запускается счетчик 3,который начинает генерировать на- своих выходах определенную последо" вателЬйость"-чисел в двоичном коде,начиная с нуля, Информация блока памяти, представляющая собой цифрыограниченного натурального ряда поразрядно появляется на одном из входов блока 2 синхронно с сигналом навходе 11 устройства, на другиевходыблока 2 поразрядно поступает информация со счетчика 3. Блок. 2 потактноформирует единицы на выходах, соответствующих разрядам кода контролируемой информации при поразрядномсовпадении его с кодом счетчика 3.Этот сигнал через элемент 5 в соответствии с частотой синхронизациипоступает на регистр 6 и запускаетего. При несбвпадении кодов сигнална выходе элемента 5 не образуется.По окончании считывания...

Номер патента: 752730

Опубликовано: 30.07.1980

Авторы: Корчажкин, Найденов, Паюнов, Розина, Чупрыгин

МПК: H02P 8/00

Метки: двигателем, шаговым

...и второго генераторов 11 и 12 управляющих импульсов.Устройство работает следующим образом.Импульс первого источника 1 сигналов централизованного управления поступает на формирователь 2 импульсов, который по заднему фронту поступающего импульса формирует (синхронно внутренний тактовой частоте) одиночный импульс; поступающий на первый дешифратор 4 и блок 3 задержки. При наличии импульса с выхода Формирователя 2 и отсутствии сигнала с выхода блока 3 задержки и сигнала сброс с входа 5, с выхода первого дешифратора 4 поступает сигнал, запускающий первый триггер 6, кото- рый через первый дешифратор 4 осуществляет самоблокировку и запрег работы формирователя 2 импульсов, Параллельно сигнал с выхода первого триггера 6 подается в качестве...

Номер патента: 474953

Опубликовано: 25.06.1975

Авторы: Жаров, Климов, Обез, Паюнов

МПК: H04M 3/58

Метки: коммутатор, телефонный

...вто 474953рую операцию, т. е. нажимает абонентскую кнопку вызываемого абонента группы Б, например кнопку 30, функционально связанную с соединительной линией 26. Соответствующая абонентской кнопке 30 лампа сигнализации опрос - вызов 33 загорается ровным светом, сигнализируя о том, что соединительная линия 26 находится в состоянии опроса, т, е. занята оператором.С нажатой абонентской кнопки 30 поступает сигнал корпус в узлы 23 и 24, В узле 23 этот сигнал переключает гарнитуру оператора от узла 20 к узлу 24, а в узле 24 этот же сигнал включает самоблокирующееся реле, соответствующее абонентской кнопке 30, обеспечивая тем самым подключение гарнитуры оператора 5 только к соединительной лилии 26. Одновременно с этим с выхола узла 23 поступает...
