Дадунашвили

Номер патента: 1721420

Опубликовано: 23.03.1992

Авторы: Бадалов, Дадунашвили, Кюркчян, Табидзе

МПК: F27B 13/14, F27B 9/40

Метки: выгрузкой, заготовок, загрузкой, кольцевой, перемещением, печи

...с выходом элемента И 83, выход элемента И 115 соединен с входом элемента 86 задержки и первым входом реверсивного счетчика 84, который своим выходом соединен соответственно с первым входом компэратора 94 и входом компаратора 85, который выходом соединен с первым входом элемента 71 памяти, первый выход счетчика 88 соединен.с входом дешифратора 89, который своими выходами (с единицы по и-й) соединен соответственно с первыми входами элементов (с единицы по и-й элемент) блока 95 элементов И и первыми входами ключей(с единицы по и-й ключ) блока 92 ключей, вторые входы которого соединены с вторыми выходами регистров регистра 91 выгрузки, который первыми входами соединен соответственно с первым выходом дешифратора 77 и первым входом блока 90...

Номер патента: 1712927

Опубликовано: 15.02.1992

Авторы: Дадунашвили, Джапаридзе, Марк, Маштаков, Никитин

МПК: G01V 3/11

Метки: избирательный, металлообнаружитель

...прямоугольные импульсы заданной частоты и питает синхронизатор 2 и излучающую катушку 3 индуктивного преобразователя. В окружающем индуктивныйпреобразователь пространстве возбуждается пульсирующее переменное электромагнитное поле. Синхронизатор 2 через заданное время после прекращения действия возбуждающего импульса вырабатывает первый импульс разрешения на выборку, который подается на управляющие входы устройств 7 й 8 выборки, Через. заданный промежуток времени синхронизатор 2 вырабатывает второй импульс разрешения на выборку, который подается на управляющие входы устройств 6 и 9 выборки, Сигнал, воспринимаемый парой приемных катушек 4, подается.на первую и вторую цепи измерения. Первую цепь составляют устройства выборки 7 и...

Номер патента: 1696826

Опубликовано: 07.12.1991

Авторы: Бадалов, Дадунашвили, Кюркчян, Табидзе

МПК: F27B 13/14, F27B 9/40

Метки: выгрузкой, заготовок, загрузкой, кольцевой, перемещением, печи

...из предыдущих регистров и последующие с (и+1)-го выхода дешифратора поступает сигнал на срабатывание второго элемента памяти. С выхода второго элемента памяти сигнал поступает на сброс триггера, на сброс счетчика и на привод перемещения пода, и под печи перемещается на один шаг.Одновременно с выхода второго элемента памяти сигнал поступает на элемент задержки, выход которого подключен на вход первого элемента памяти. Когда срабатывает первый элемент памяти, то сигнал от него поступает на сброс второго элемента памяти на второй выход блока 11, который фиксирует завершение работы блока 11 перемещения пода,Блок 12 управления механизмом выгрузки предназначен для управления перемещением механизма выгрузки. На первый вход блока 12...

Номер патента: 1545150

Опубликовано: 23.02.1990

Авторы: Дадунашвили, Джапаридзе, Папелишвили, Хмелидзе, Шаламберидзе

МПК: G01N 27/00

Метки: металлоискатель

...объекта 11. Зависимость (1 от геометрических и электро- Физических параметров обусловлена их влиянием на сдвиг Фаз между возбуждающим и индуцированным токами.Изменяя с помощью органа 4 регулировки момент отключения С фазыо 1), можно регулировать интенсивность переходного процесса. При (/; = и /2 интенсивность переходного процесса наибольшая, при 17, = О переходной процесс вообще отсутствует.Последний режим теоретически не может быть реализован, поскольку вихревые токи возникают под действием переменного магнитного потока, магнитный поток как известно, не может изменяться скачком, что определяет существование наряду со свободной составляющей 1 вихревого тока принужденной составляющей 1Ор переходного процесса. Однако изменение 0...

Номер патента: 1537701

Опубликовано: 23.01.1990

Авторы: Бадалов, Волков, Гончаров, Дадунашвили, Кюркчян, Лисиенко, Табидзе

МПК: C21D 11/00

Метки: заготовок, кольцевой, нагревательной, нагревом, печи

...па стороне загрузки сажаетсязаготовка новой марки металла, то между предыдущим и посаженным металломсоздается пробел (наличие пробела приодновременном нагреве разнородногометалла обосновано технологией нагрева заготовок в кольцевой печи), который учитывается в последней заготовке предыдущей посаженной марке металла.Таким образом, микроЭВМ следит эапродвижением заготовок в печи в процессе их нагрева,После Очередной загрузки или Выгрузки заготовок иэ печи в микроЭВМрассчитывается текущая производительность зон нагрева,Текущую производительность эон нагрева рассчитывают следующим образом.Суммируют коды соответствующие межцентровому расстоянию между заготовками, начиная с первой заготовки дотех пор, пока величина суммы не...

Номер патента: 1479874

Опубликовано: 15.05.1989

Авторы: Абесадзе, Абрамов, Бандзеладзе, Гогисванидзе, Горбатов, Дадунашвили, Емельянов, Косой, Тевзадзе

МПК: G01N 33/12

Метки: вязкопластичных, исследования, продуктов, свойств, структурно-механических

...попадают световые лучи от источников 11 света, что приводит к скачкообразному изменению сопротивления фоторезисторов 12. Сопротивления фоторезисторов 12 являются элементами триггеров 16 и 17, которые вырабатывают прямоугольные импульсы с частотой изменения сопротивления фоторезисторов 12. В сумматоре 18 импульсы суммируются и подаются на логический элемент 19Как только индентор 4 коснется исследуемого продукта 3, электронный ключ 26 по 14 798 7410 50 дает "1" на второй вход логическогоэлемента 19 и одновременно включаеттаймер 27, последний подает "1" навторые входы логических элементов520 и 21 и счетчик 22 начинает считатьимпульсы, поступающие от сумматора18.Информация о количестве поступивших в счетчик импульсов отображаетсяна...

Номер патента: 1479812

Опубликовано: 15.05.1989

Авторы: Бадалов, Волков, Гончаров, Дадунашвили, Кюркчян, Лисенко, Табидзе

МПК: F27D 19/00

Метки: заготовок, кольцевой, нагревательной, нагревом, печи

...результате регулятором 3 воспринимается сигнал, соответствующий следующему значению температуры:рн ао К(1 о 1 тек 1(подбирается экспериментально для конкретной печи принастройке системы. В первомприближении К = 1).Блок 11 определения местоположения заготовок в печи работает следующим образом,Загрузка заготовок в печь фиксируется датчиком 5. Сигнал о загрузке заготовки в печь поступает на первый вход элемента 17 памяти, с выхода которого он подается на первые входы элементов ИЛИ 18 и И 26. Сигнал элемента ИЛИ 18 поступает на первый вход элемента И 19, на второй вход которого подается сигнал от генератора 20 импульсов. С выхода элемента И 19 поступают с игналы на вход счетчика50 21. Посредством счетчика 21 подключаются коды с регистров...

Номер патента: 1474534

Опубликовано: 23.04.1989

Авторы: Гусев, Дадунашвили, Джапаридзе, Кормаков, Месхидзе, Пейрос, Пхакадзе, Солодеников, Шаламберидзе

МПК: G01N 27/22

Метки: влажности, мелкодисперсных, первичный

...работает следующим образом,Взвешенная проба контролируемогопродукта, наприггер зерна, помещается 15в измерительную камеру,2, Камера 2закрывается крышкой 4 (без закручивания). Двигатель 9 включается всеть и его ротор начинает вращаться,приводяво вращение нож 7. Б течение 1 мин проба зерна пзмельчаетсядо мелкодисперсного состояния. Затемэлектродвигатель 9 выключается, крышка 4 закручивается до упора, навескаконтролируемого измельченного мате-,риала при этом уплотняется до постоянного объема между электродами 3и б преобразователя. Преобразовательчерез разъем и кабель (не показаны)подключается к измерительной схеме(не показана). Измеряется емкостьпреобразователя конденсатора с электродами 3 и б, по величине этой емкости судят о...

Номер патента: 1352516

Опубликовано: 15.11.1987

Авторы: Бадалов, Дадунашвили, Кюркчян

МПК: G07C 3/10

Метки: нагревательной, печи, производительности

...счетчика 24. Объемсчетчика 24 соответствует количествузон нагрева 1. Выходы счетчика 24соединены с входами блока 21, т.е.первый выход счетчика 24 подключается к входу 1 - го блока 21, второй выход счетчика - к входу Ц -1)- го блока 21 и т,д., 1-й выход счетчика - квходу первого блока 21,Рассмотрим работу блока 21 (Фиг.2).Если сигнал поступает с выходасчетчика 24, то рассчитывается производительность 1-й зоны, Сигнал с вы-:хода счетчика 24 поступает на входпервого блока 31 ключей. На второйвход блока 31 ключей поступают коды1. и Р с выхода блока 9 ИЛИ, С вы 5 51хода блока 31 ключей соответствующие коды поступают на первые входы первого 32. и второго 33 сумматоров (кодыи Рз поступают с дискретностьюгенератора 5 импульсов через ключиблока 8...

Номер патента: 1352251

Опубликовано: 15.11.1987

Автор: Дадунашвили

МПК: G01K 7/36

Метки: металла, температуры

...По измеренным значениям амплитуды и фазы отраженных вторичных импульсов рассчитывают обобщенный параметр Р по формуле Оп В- ОптГ ( угде П - амплитуда вторичных импульсов;Ч - фаза вторичных импульсов;В - аппаратурная константа, численно равная амплитуде вторичных импульсов приц =О изависящая от типа металла иего пространственного расположения по отношению к излучателю и приемнику электромагнитных импульсов.Обобщенный параметр р устанавлива 40 ет взаимосвязь между амплитудой и фазой вторичных импульсов, отраженных от металла, и зависит от температуры металла. При этом связь между параметроми измеряемои температуч45 рой металла определяется по полученному значению параметраиз предварительно снятой градуировочной зависимости указанного...

Номер патента: 1310604

Опубликовано: 15.05.1987

Авторы: Бадалов, Дадунашвили, Кюркчян, Табидзе

МПК: F27D 19/00

Метки: кольцевой, методической, параметров, печи, садки

...ца вход э.)ех(ецти 84 запреты. С выхола эле пента запрети сигцял через схему ИЛИ 83 поступает на вход 40 элеме)(га 86 запрета, а с выхода последнего ца в.,ол схемы И 88. Л 3(ас)огичцо описа и цом у вы(пе, цосрелствоч мульти виоратора 87, счетчика 89, лешифратора 90, клапанов 91, схечы И,.1 И 92, блока 93 сравцеция, схем И 94, схех ИЛИ 95, блока 32 45 ключей и блока И,1 И 20 произволится перепись ицфорчации из первого регистра олока 19 регистров сдвига в регистр, гле кол 3(ох(ер)3 за(отовки равен нулю. Также сигцал(м с выхола блока 97 задержки производится сброс сцетчика 89 и започицаю(пего блока 75. Олцовремеццо сигнал с вы.сола блока 97 залержки поступает на в.сол схемы И 76. Ня лругой вход схемы И 76 поступает сигцал с первого...

Номер патента: 1280416

Опубликовано: 30.12.1986

Авторы: Бадалов, Дадунашвили, Кюркчян, Саркисян, Табидзе

МПК: G07C 3/10

Метки: нагревательной, печи, производительности

...24В сумматоре 24 суммируются коды с выходов регистра 2 б памяти и сумматора 2 1 (при первом срабатывании датчика 1 вычисленная сумма в сумматоре 24 равна Т.). С выхода сумматора 24 поступает код на вход делителя 29, В нем вычисляется средний интервал после первой выдачи, равный+ ТТ22 С выхода делителя 29 код, соответствующий среднему интервалу между выдачами после первой выдачи поступает на вход регистра 30, а с выхода регистра 30 поступает на входы блока 28 ключей и блока 31 элементов ИЛИ. С выхода блока 31 элементов ИЛИ код, соответствующий среднему интервалу после первой выдачи, поступает на 1индикатор 32 и на управлениеПри втором срабатывании датчика 1 все блоки устройства функционируют аналогично первой выдаче, только разница...

Номер патента: 1213359

Опубликовано: 23.02.1986

Автор: Дадунашвили

МПК: G01K 7/36

Метки: бесконтактного, температуры

...зондирующего импульса по даешься в блок вычисления 9, Вторичные сигналы с выхода усилителя 4 по 51015 упорные материалы, нейтральные к электромагнитному полю.Генератор 1 зондирующих импульсов формирует последовательность импульсов определенной амплитуды и длительности, которая поступает на излучающую систему, Излучающая система катушек создает электромагнитное поле, которое индуцирует в массе металла вторичные токи, возбуждающие вторичные импульсы в приемной системе 3, установленной вместе с излучающей системой 2 так, что зондирующие импульсы компенсируются. Эти вторичные сигналы с приемной системы подаются на усилитель 4, Скважность зондирующих импульсов выбирается так, чтобы эа этот период переходный процесс в массе металла...

Номер патента: 1068861

Опубликовано: 23.01.1984

Авторы: Дадунашвили, Джапаридзе, Марк, Мешков, Мирзоян, Шаламберидзе, Шовгенев

МПК: G01V 3/11

Метки: индуктивный, металлообнаружителя

...металлообнаружителя, содержащий две идентичные катушки, первую и вторую,расположенные с касанием в однойплоскости, или с перекрытием в параллельных плоскостях, содержиттретью катушку, идентичную первой и 50второй катушкам, расположенную так,что оси первой, второй и третьей катушек находится в вершинах равностороннего треугольника,На фиг.1 представлена схема рас" 55положения катушек индуктивного преобразователя металлообнаружителя скасанием в одной плоскости; на фиг.2 то же, с перекрытием в параллельныхплоскостях. 60Индуктивный преобразователь содержит три идентичные катушки 1 - 3,которые могут быть расположены скасанием в одной плоскости (фиг.1)для уменьшения взаимного влияния ка тушек или с перекрытием в параллельных плоскостях...

Номер патента: 1061090

Опубликовано: 15.12.1983

Авторы: Дадунашвили, Джапаридзе, Марк

МПК: G01V 3/11

Метки: включений, обнаружитель, посторонних

...схемой, расположенные в плоскостях, параллельныхплоскости излучающей катушки, приэтом излучающая катушка расположена между приемными катушками, дваэлектрода, две дополнительные из; лучающие катушки, расположенные вплоскостях соответствующих приемныхкатушек, при этом начала или концыдополнительных излучающих катушексоединены с первым полюсом генератора, а концы или иачала соединены с электродами, содержит третийэлектрод, выполненный в виде помещенного в подшипники вала с эксцентричной средней частью, ось кото- ърого расположена в плоскости излучающей катушки между двумя электродами, при этом третий электрод электрически соединен со вторым полюсомгенератора,На чертеже представлена схема,поясняющая устройство...

Номер патента: 928217

Опубликовано: 15.05.1982

Автор: Дадунашвили

МПК: G01N 27/22

Метки: влагомеров, емкостных, проверки

...влажного материала в указанном количестве. Такое взаимо 45 действие осуществляют путем переключения электродов имитатора между со" бой, а при необходимости и с электро"дами датчика,На фиг. 1-3 приведен поперечный разрез плоского датчика влагомера с помещенным в него имитатором влаж" ного материала в различных вариантах соединения между собой; на фиг, имитатор влажного материала в виде печатной платы.Устройство состоит из датчика емкостного влагомера, представляющего 7собой конденсатор с электродами 1и 2. В кацестве имитатора влажногоматериала служит вкладыш 3 из однородного негигроскопицеского диэлектрического материала. Во вкладыше 3 установлены изолированные друг от друга металлические электроды 4. Приповерке емкостного влагомера...

Номер патента: 894652

Опубликовано: 30.12.1981

Авторы: Дадунашвили, Джапаридзе, Марк

МПК: G01V 3/10

Метки: универсальный

...контролируемой среды беэ посторонних включений.Дополнительные катушки б и 7 располагаются в непосредственной близости от соответствующей приемной катушки 2 и 3 или в ней самой,параллельно ее плоскости, для достижения максимального коэффициента взаимоиндукции между ними, В случаях, когда дополнительные катушки располагаются в каждой приемной, например, дополнительная катушка б в приемной 3, а дополнительная катушка 7 в приемной 2 (Фиг. 1 и 2), намотка дополнительных катушек ицентична. Питающее напряжение однбй и той же частоты О н подается на излучающую катушку 1 и на ,соединенные последовательно дополнительную катушку б с парой электродов 4 и дополнительную катушку 7 с парой электродов 5. При наличии в преобразователе и между...

Номер патента: 834875

Опубликовано: 30.05.1981

Автор: Дадунашвили

МПК: H03K 5/153

Метки: дребезгаконтакта, устранения

...через элемент 4 задержки поступает на вход элемента И 5, на другие834875По размыканию контакта 1 счетчик 3сбрасывается, так как на вход сброса поступает положительный сигнал с элемента ИЛИ 2. Устройство возвращается в первоначальное состояние и готово к дальнейшей работе.Предлагаемое устройство выполнено наинтегральных элементах, может обслуживать неограниченное число контактов, повышает надежность и быстродействие схемы и полностью исключает явление дребезга. формула изобретения входы которого поступает последователь ность импульсов с автоколебательного гене ратора 6 (фиг. 2 в) и сигнал с инверсного выхода счетчика 3 (используется асинхрон ный четырехразрядный двоичный суммирую щий счетчик, построенный на ЬК-триггерах)При...

Номер патента: 777630

Опубликовано: 07.11.1980

Авторы: Габелия, Дадунашвили, Ройнишвили, Якобишвили

МПК: G03B 21/12

Метки: аппаратах, микроизображения, развертки, типа, узел, электрофотографических, эр-12м1

...узел введен предохранительный переключатель, взаимодействующий с выступом, вьтполненным,на поверхностен ведущего рол(ика.На чертеже представлен предлагаемый узел. Узел состоит из возвратной пружины 1,связанной с:кареткой 2, второй конец кото:рой гибкой связью д связан с ведущим роликом 4, на приводном валу которого накса.жена муфта о, дредметных стекол 6, направляющих 7,:кулачка 8, взавмодействующего с микровьтключателем 9, упора 10, предохранительного микровыключателя 11 и выступа 12 на поверхности ведущего ро О лика 4Узел работает следующим образом.Микрофилым,13 заправляется междупредметными стеклами 0, при этом ведущий ролик 4:при выключенной муфте Б не 15 вращается. При включении муфты 5 ведущий ролик 4 будет...

Номер патента: 699472

Опубликовано: 25.11.1979

Авторы: Габелия, Дадунашвили, Ройнишвили, Якобишвили

МПК: G03B 21/12

Метки: аппаратах, микроизображения, развертки, типа, узел, электрофотографических, эр-12м1

...установлены муфта,кулачок и упор 11 .Однако это устройство не обеспечивает постоянства скорости разверткиввиду скольжения каретки между роликомрычага и ведущим роликом,Для сохранения постоянства скоростикаретки в процессе развертки микроизображения в предлагаемое устройство введена гибкая связь для соединения каретразом,Микрофильм 11 заправляетсяпредметными стеклами 6, при этодущий ролик 4 при выключенной мне вращается, При включении муфведуший ролик 4 вращается с посскоростью и обеспечивает Развертроиэображения на поверхности ноизображения. Развертка происходитматыванием гибкой связи 3 на поведутцего ролика 4, приводной вал3 69рого связан с электродвигателем (начертеже не показан). После полной оазвйртки кулачок 8 каретки...

Номер патента: 641377

Опубликовано: 05.01.1979

Авторы: Дадунашвили, Джапаридзе, Порозов

МПК: G01V 3/10

Метки: датчик, контрольнопропускного, металлообнаружителя, пункта

...людей является то, чтоон е позволяют определить лаке примерное место расположения металлического предмета на теле человека.,Белью изобретения является обнару тц жение металлических предметов, перемещаемых через контрольно-пропускнойпункт, и определение места их нахождения на теле человека по высоте.С этой целью плоскость рамки наклоонепа под углом, меньшим 90, к направленив перемещения человека и снабженанесколькими фотореле, разнесенными пвысоте в плоскости рамки.На фиг. 1 показана схема датчика О (стрелкой показано направление движения человека)на фиг, 2 - блок-схемам нтеля, с которой можетван датчик641377 Уиг. ЕЗаказ 7506/41 Тирвж 69 ЦНИИП одпнсное ивл П втент", г, Ужгород, ул, Проектная,Датчик включает рамку 1 индуктивности и...

Номер патента: 440572

Опубликовано: 25.08.1974

Автор: Дадунашвили

МПК: G01K 7/34

Метки: бесконтактное, реле, тепловое

...электр омеханических реле; на фиг. 3 - то же, с регулировкой температурной уставки.Основная схема бесконтактного диэлектрического теплового реле, осуществляющая нормально-разомкнутую цепь нагрузки (см. фиг. 1), представляет последовательно соединенные нагрузку 1, конденсатор 2, воспринимающий контролируемую температуру с антисегнетоэлектрическим диэлектриком, имеющим точку Кюри, равную требуемой температурной установке реле, и источник питания переменного тока 3.В варианте теплового реле с переключением нагрузки (см. фиг. 2) добавлена вторая цепь нагрузки 1 с последовательно подключенным воспринимающим контролируемую температуру конденсатором 4 с сегнетоэлектрическим диэлектриком, также имеющим точку Кюри, равную требуемой...

Номер патента: 354028

Опубликовано: 01.01.1972

Авторы: Дадунашвили, Ломадзе, Сорди

МПК: D02H 3/00

Метки: 354028

...4 паковок и нитенатяжители 5 смонтированы в одной вертикальной плоскости, расположенной вдоль шпулярника, а в горизоцталвцой плоскости нитенатяжители 5 смещены относительно держателей 4 паковос вперед и вверх по ходу движения ,нити, сходящей с бобины б. 30 В сред)цей части шпулярннка установлены нитенаправители 7, предохраняющие нить с задних бобин б от провисания. С той же целью в передней части шпулярника установлены нцтепроводцики 8 для нитей с бобин, расположенных спереди шпулярника. Перед корытом 9 со шлихтой установлена ннтераспределителыная доска 1 О.Нити, сходя с бобин б каждого ряда, при работе машины направляются к нитепроводцикам и нитенатяжителям 5, проходят через тормозки нитенатяжителей и переходят на цитенатяжители,...

Номер патента: 301681

Опубликовано: 01.01.1971

Авторы: Гелашвили, Дадунашвили, Джапаридзе, Пйт, Специальное, Средств, Цквитинидзе

МПК: G04C 21/12

Метки: автоматическое, боя, музыкального, сопровождения, часов

...через стабилизатор электронному реле времени 2 РВ, магнитофону 1 и усилителю 2, лампы которых прогреваются. С прогревом реле времени 2 РВ включается реле 8 РП, и его н.з, контакты 8 РП. размыкаются, При включении 1 РП замыкаются н.о. контакты 1 РПи 1 РП. Первые контакты блокируют цепь контактов 5 РП, а вторые включают красную сигнальную лампу 21 Реле времени 1 РА включается одновременно с реле 1 РП и имеет два н. о. контакта 1 РВи 1 РВ, замыкающихся с выдержкой времени в одну минуту,Контакты 1 РВподготавливают цепь включения 2 РП, Контакты 1 РВвключают цепь отсчета времени реле 2 РВ,Реле 8 РП, подключенное в цепь реле времени 2 РВ, отключается с выдержкой време ни, зависящей от занимаемой позиции под. вижной щетки на ламелях шагового...

Номер патента: 264981

Опубликовано: 01.01.1970

Авторы: Дадунашвили, Джапаридзе, Зервас, Специальное, Средств, Цквитинидзе

МПК: G04C 17/02

Метки: боем, календарем, музыкальнымипозывными, цифровые, часы

...для остановки двигателя при смене каждой цифры блока, 14 КВ, имеющий н. о. контакт, замыкающийся при крайнем положении таблиц с цифрой 3, и выключатель 19 КВ, имеющий н.о. контакт, замыкающийся при крайнем переднем положении таблицы с цифрой 2,Блок 9 (месяцы) имеет шесть таблиц с надписями названий месяцев с двух сторон: январь и июль, февраль и август и т. д. На этом блоке установлены три микровыключателя: 17 КВ, имеющий н. 3. контакт, служащий для остановки двигателя при смене каждого названия месяца, 18 КВ, имеющий н. о. контакты, замыкающиеся при подходе в крайнее переднее положение таблицы с названием месяцев, имеющих менее тридцати одного дня, и выключатель 21 КВ, имеющий н, о. контакты, служащие для выдачи импульса при подходе...

Номер патента: 232606

Опубликовано: 01.01.1969

Автор: Дадунашвили

МПК: G06K 13/14, G06K 17/00

Метки: перфокарт, селектор, щелевых

...для отбора щслевых псрфокарт только из небольшого массива. Для отбора щелевых ,перфокарт из большого массива (в несколько тысяч карт) следует описанный селектор дс полнить следующими известными средствами:виброподставкой с отверстиями в плите, в которые вставляются ножки селектора для удержания на вибрирующей плите, и выдвижной панелью с заслонкой для сохранения сортиро вальных спиц в закодированном положениипри смене в селекторе очередной пачки щелевых перфокарт.Применение предлагаемого селектора для отбора щелевых перфокарт позволяет хранить щелевые перфокарты в пачках с уже продетыми удерживающими спицами,В таком массиве поиск осуществляется следующим образом. Пачку щелевых перфокарт вместе с удерживающими спицами укладывают в...

Номер патента: 140479

Опубликовано: 01.01.1961

Автор: Дадунашвили

МПК: G01R 29/16, H03H 7/00

Метки: трехфазный, фильтр

...связи к линии электропередачи. Особенностью фильтра, позволяющей осуществить выделение только междуфазовых составляющих волн, является параллельное соединение вторичных обмоток, питающих приемник, прн этом так, что полярность одного из трансформаторов обратна полярности обмотки двух других трансформаторов,14049.На фиг. 1 и 2 показаны два варианта предлагаемого трехфазного фильтра, имеющего три включенных в звезду трансформатора ТР ТР, и ТР,. Трансформаторы присоединены к линии электропередачи ЛЭП через конденсаторы связи КС. На обеих фигурах точками обозначены одноименные концы обмоток. Как видно из чертежа, если рабочей фазой является первая и импульсы подаются через трансформатор присоединения ТРь то вторичные обмотки остальных...

Номер патента: 138994

Опубликовано: 01.01.1961

Автор: Дадунашвили

МПК: H02H 1/00, H03K 3/84, H04B 3/46 ...

Метки: зондирующих, импульсов, линию, подачи, электрических, электропередачи

...из зондирующих импульсов будет отражен и поступит в приемник.Полученные отраженные импульсы для формирования управляющего сигнала импульсного устройства могут быть поданы в приемник непосредственно с выхода генератора импульсов ГИ, как это показано пунктиром на чертеже, Однако в этом случае отраженные сигналы также будут претерпевать задержку, вследствие чего предусматривается подача отраженных импульсов на вход приемника с помощью фильтра составляющих фаза-фаза.В предлагаемом устройстве для осуществления задержки во времени приняты искусственные линии, так как требуемую задержку, длительностью от доли до нескольких микросекунд, наиболее просто и надежно можно получить именно с их помощью.Одновременно с помощью тех же искусственных линий...

Номер патента: 132705

Опубликовано: 01.01.1960

Автор: Дадунашвили

МПК: E21B 1/30

Метки: импульсного, линии, состояния, способа, электропередачи

...пита Ло 132705ние в обмотку реле РБ. Последнее замыкает свои нормально открытыеконтакты. Одним контактом реле РБ самоудерживается до полногоразряда конденсатора Сь а вторым контактом подготовляется цепь длявключения выключателя. Реле РБ введено в схему во избежание многократных повторных включений в случае повреждения реле РИЗ илинечувствительности принятой схемы присоединения к данному виду повреждения, В указанных случаях нормально замкнутый контакт релеРИЗ в цепи включения выключателя замкнут, но цепь включения размыкается в контактах реле РБ. После отключения выключателя контакты реле РЗ возвращаются в исходное положение, но схема устройствапродолжает получать питание через блок-контакты выключателя БКои, следовательно, генератор...

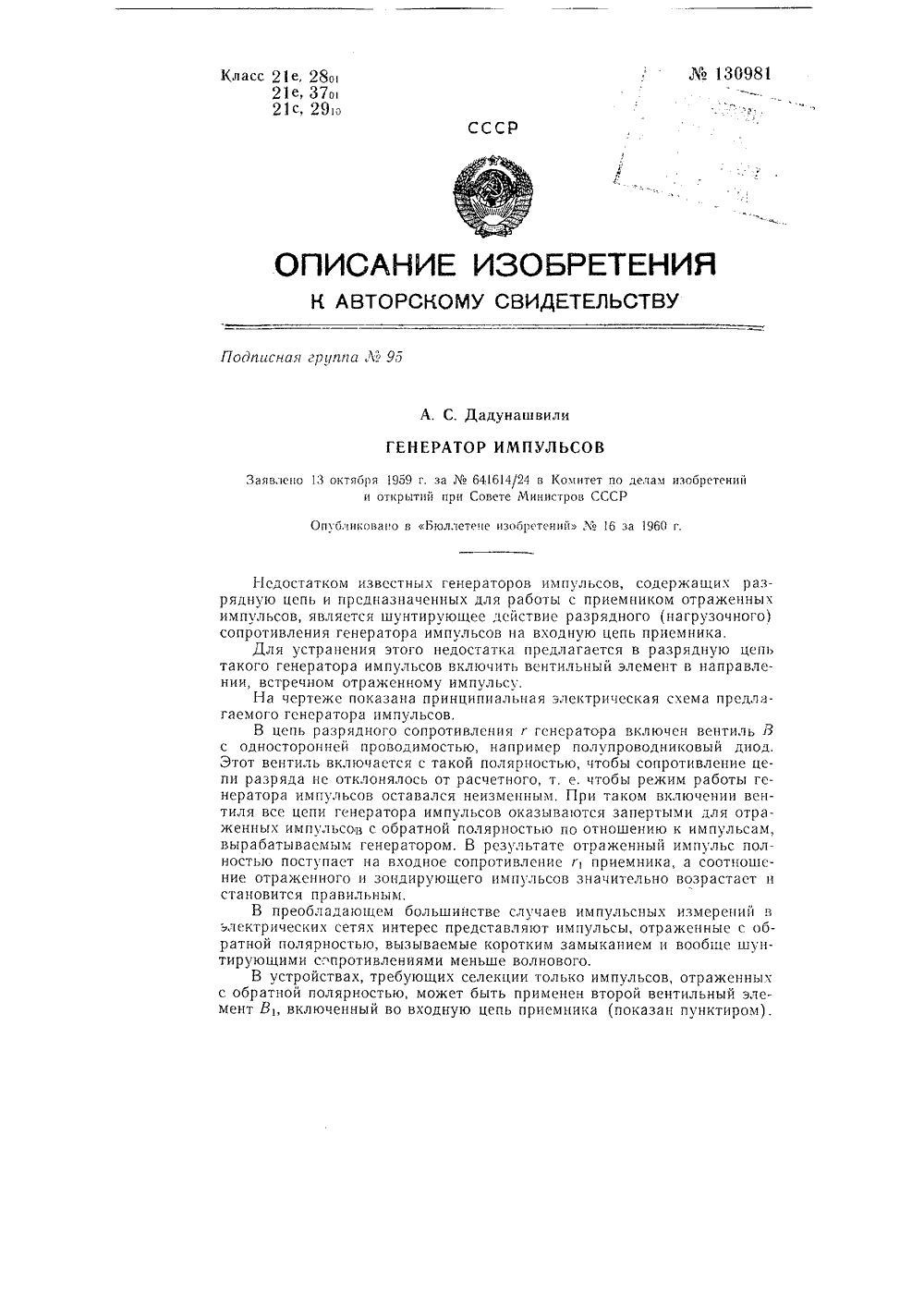

Номер патента: 130981

Опубликовано: 01.01.1960

Автор: Дадунашвили

МПК: H03K 3/013

Метки: генератор, импульсов

...приобретает новые качества, так как дает истинное соотношение посылаемого и отраженного импульсов, в результате чего создается возможность определения затухания канала, по которому распространяются зондирующий и отраженный импульсы.Предмет и зоб р етсн и яГенератор импульсов, например, для искателей повреждения в воздушных и кабельных линиях, содержащий разрядную цепь и предназначенный для работы с приемником отраженных импульсов, отлич ающ и й с я тем, что, с целью устранения шунтирующего действия разрядного (нагрузочного) сопротивления генератора импульсов на входную цепь приемника, в разрядную цепь включен вентильный элемент в направлении, встречном отраженному импульсу. Редактор В. М. ПарнесКорректор Е. КудрявцеваТехред А. Л. Сосина...
